Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của khoa học công nghệ và mạng Internet kết nối vạn vật (IoT), nhu cầu truyền dẫn dữ liệu tốc độ cao và ổn định ngày càng tăng cao. Công nghệ truyền dẫn quang, đặc biệt là kỹ thuật ghép kênh phân chia theo bước sóng (WDM), đã trở thành giải pháp tiên tiến, đáp ứng hiệu quả yêu cầu về băng thông và chất lượng truyền dẫn. Theo báo cáo ngành, WDM cho phép tăng dung lượng truyền dẫn mà không cần tăng tốc độ bit hay sử dụng thêm sợi quang, giúp tiết kiệm tài nguyên và nâng cao hiệu suất mạng. Trong hệ thống WDM, bộ khuếch đại sợi quang pha tạp Erbium (EDFA) đóng vai trò then chốt, hoạt động hiệu quả trong băng tần C (1530-1565 nm) với đỉnh phát xạ khoảng 1550 nm.

Tuy nhiên, để đáp ứng nhu cầu ngày càng cao về băng thông và khả năng truyền dẫn đa kênh, việc mở rộng băng thông cận hồng ngoại (NIR) của Erbium trong vật liệu thủy tinh silicate là một thách thức kỹ thuật quan trọng. Luận văn tập trung nghiên cứu chế tạo vật liệu thủy tinh silicate SABLC với các thành phần chính SiO2, AlF3, BaF2, LaF3, CaCO3, pha tạp các ion đất hiếm Er3+, Nd3+, Pr3+ đơn tạp và đồng pha tạp nhằm mở rộng băng thông NIR ứng dụng cho bộ khuếch đại EDFA. Phạm vi nghiên cứu bao gồm chế tạo vật liệu, phân tích quang phổ hấp thụ, phát xạ cận hồng ngoại và đo thời gian sống lifetimes trong khoảng bước sóng từ 1460 nm đến 1565 nm, tương ứng băng tần S+C.

Nghiên cứu có ý nghĩa lớn trong việc nâng cao hiệu suất và mở rộng ứng dụng của bộ khuếch đại quang EDFA trong các hệ thống truyền thông quang hiện đại, góp phần phát triển hạ tầng mạng Internet tốc độ cao, bền vững và hiệu quả.

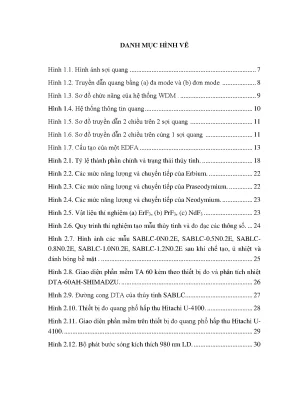

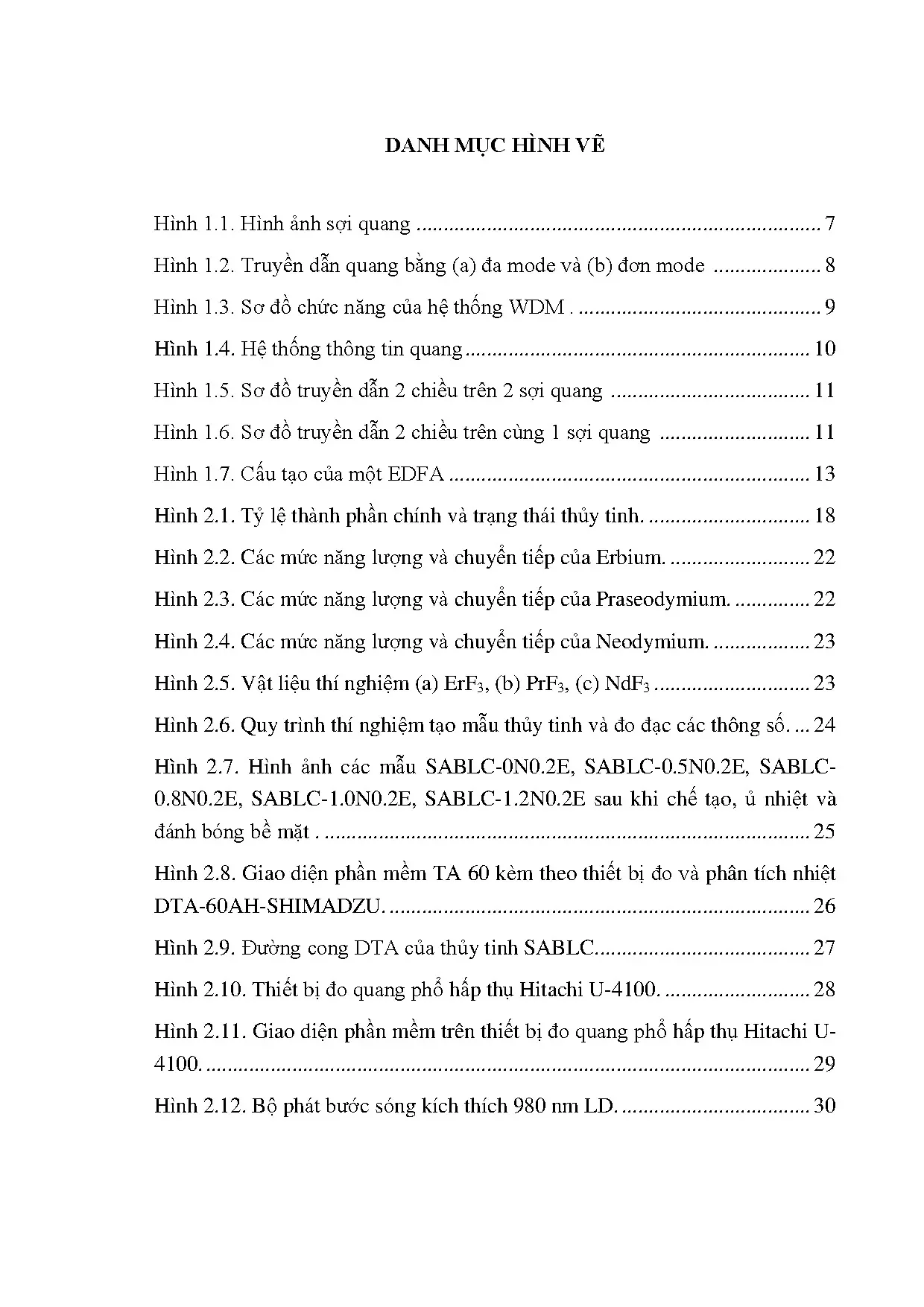

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

  • Lý thuyết truyền dẫn quang và sợi quang: Bao gồm cấu tạo lõi, lớp vỏ bọc, nguyên lý phản xạ toàn phần và phân loại sợi quang đơn mode, đa mode. Đây là nền tảng cho việc hiểu cơ chế truyền dẫn tín hiệu quang và các yếu tố ảnh hưởng đến chất lượng truyền dẫn.

  • Mô hình kỹ thuật ghép kênh phân chia bước sóng (WDM): Giải thích nguyên lý hoạt động của hệ thống WDM, bao gồm bộ ghép (MUX) và tách kênh (DEMUX), phân loại kỹ thuật truyền dẫn hai chiều trên một hoặc hai sợi quang, cùng các tham số kỹ thuật như khoảng cách giữa các kênh, độ rộng băng tần, mức xuyên âm.

  • Lý thuyết bộ khuếch đại sợi quang pha tạp Erbium (EDFA): Trình bày cấu tạo, nguyên lý hoạt động của EDFA, bao gồm quá trình bơm laser kích thích ion Er3+ từ mức cơ bản 4I15/2 lên mức kích thích cao hơn, tạo trạng thái đảo nghịch và khuếch đại tín hiệu quang trong băng tần C.

  • Khái niệm và cơ chế phát xạ cận hồng ngoại (NIR) của ion đất hiếm: Các mức năng lượng và quá trình chuyển tiếp của Er3+, Nd3+, Pr3+ trong vật liệu thủy tinh silicate, cùng cơ chế chuyển giao năng lượng giữa các ion đồng pha tạp nhằm mở rộng băng thông phát xạ.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Vật liệu thủy tinh silicate SABLC được tổng hợp từ hỗn hợp SiO2, AlF3, BaF2, LaF3, CaCO3 với độ tinh khiết 99,99%. Các ion đất hiếm Er3+, Nd3+, Pr3+ được pha tạp đơn tạp và đồng pha tạp với tỷ lệ mol khác nhau.

  • Quy trình chế tạo: Hỗn hợp nguyên liệu được nung chảy ở 1550°C trong 45 phút, đổ khuôn tạo mẫu, ủ nhiệt ở 535°C trong 6 giờ để tăng độ bền cơ học. Mẫu được cắt kích thước 10x10x2 mm và đánh bóng bề mặt.

  • Phương pháp phân tích:

    • Phân tích nhiệt DTA (Differential Thermal Analysis) xác định nhiệt độ chuyển pha thủy tinh (Tg ≈ 535°C), nhiệt độ kết tinh (Tx ≈ 665°C), đảm bảo độ ổn định nhiệt của vật liệu.
    • Phân tích quang phổ hấp thụ UV/VIS trên thiết bị Hitachi U-4100, đo dải bước sóng 300-2200 nm để xác định các đỉnh hấp thụ đặc trưng của ion đất hiếm.
    • Phân tích quang phổ phát xạ cận hồng ngoại (NIR) trên thiết bị ZOLIX SBP300, kích thích bằng laser diode 980 nm và 808 nm, đo dải bước sóng 1200-1800 nm.
    • Đo thời gian sống (lifetimes) trên thiết bị Edinburgh Instruments FLS-980 để đánh giá hiệu quả chuyển giao năng lượng giữa các ion đồng pha tạp.

  • Cỡ mẫu và chọn mẫu: Các mẫu thủy tinh được chế tạo với tỷ lệ pha tạp khác nhau, từ đơn tạp Er3+ đến đồng pha tạp Er3+/Nd3+ và Er3+/Pr3+, nhằm khảo sát ảnh hưởng của tỷ lệ pha tạp đến băng thông phát xạ NIR.

  • Phân tích dữ liệu: Sử dụng phần mềm chuyên dụng kèm theo thiết bị để xử lý dữ liệu quang phổ, tính toán băng thông FWHM, cường độ phát xạ, và thời gian sống lifetimes. So sánh kết quả giữa các mẫu để xác định tỷ lệ pha tạp tối ưu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Vật liệu thủy tinh silicate SABLC có độ ổn định nhiệt cao: Kết quả phân tích DTA cho thấy nhiệt độ chuyển pha Tg ≈ 535°C, nhiệt độ kết tinh Tx ≈ 665°C, với độ chênh lệch ΔT = 130°C > 100°C, chứng tỏ vật liệu có tính ổn định nhiệt phù hợp cho ứng dụng bộ khuếch đại quang.

  2. Phổ hấp thụ và phát xạ của đơn tạp Er3+: Mẫu SABLC-0.3Er có 9 đỉnh hấp thụ đặc trưng trong dải 360-2000 nm, đỉnh phát xạ NIR tại 1546 nm với băng thông FWHM khoảng 97 nm khi kích thích 980 nm. Cường độ phát xạ tăng theo nồng độ Er3+ đến mức tối ưu tại 0.3 mol%, sau đó giảm do hiệu ứng nồng độ.

  3. Mở rộng băng thông bằng đồng pha tạp Nd3+/Er3+: Phổ hấp thụ của đồng pha tạp SABLC-0.5Nd0Er cho thấy sự chồng lấp hấp thụ quanh 800 nm, phù hợp kích thích bằng laser diode 808 nm. Phổ phát xạ NIR đồng pha tạp có băng thông FWHM rộng khoảng 340 nm, bao phủ các băng tần O, E, S, C, L, lớn hơn nhiều so với đơn tạp Er3+ hoặc Nd3+ riêng lẻ.

  4. Tỷ lệ pha tạp tối ưu Nd3+/Er3+: Khi tăng tỷ lệ mol Nd3+/Er3+ từ 0 đến 1.5, cường độ phát xạ NIR tại 1546 nm và 1348 nm tăng mạnh, đạt đỉnh tại p = 1.5, sau đó giảm. Điều này chứng tỏ hiệu quả chuyển giao năng lượng từ Nd3+ sang Er3+ tối ưu ở tỷ lệ này, giúp mở rộng băng thông và tăng cường độ phát xạ.

Thảo luận kết quả

Kết quả phân tích XRD xác nhận vật liệu SABLC là thủy tinh trong suốt, không có tinh thể lớn, đảm bảo tính đồng nhất và ổn định quang học. Phổ hấp thụ và phát xạ của đơn tạp Er3+ phù hợp với các nghiên cứu trước, tuy nhiên băng thông FWHM khoảng 97 nm còn hạn chế cho các ứng dụng WDM đa kênh.

Việc đồng pha tạp Nd3+/Er3+ tạo ra phổ phát xạ NIR rộng hơn gấp gần 3.5 lần so với đơn tạp Er3+ cho thấy cơ chế chuyển giao năng lượng hiệu quả giữa các ion, mở rộng băng thông hoạt động của bộ khuếch đại EDFA. Cơ chế chuyển giao năng lượng được mô tả qua các quá trình:

$$ 4F_{3/2} (Nd^{3+}) + 4I_{13/2} (Er^{3+}) \rightarrow 4I_{13/2} (Nd^{3+}) + 4I_{15/2} (Er^{3+}) $$

và ngược lại,

$$ 4I_{13/2} (Er^{3+}) + 4F_{3/2} (Nd^{3+}) \rightarrow 4I_{15/2} (Er^{3+}) + 4I_{13/2} (Nd^{3+}) $$

Điều này giúp duy trì trạng thái đảo nghịch và tăng hiệu quả khuếch đại. So với các nghiên cứu tương tự, tỷ lệ mol tối ưu p = 1.5 cho đồng pha tạp Nd3+/Er3+ trong vật liệu SABLC là điểm mới, cung cấp hướng đi rõ ràng cho việc thiết kế bộ khuếch đại quang có băng thông rộng hơn.

Dữ liệu có thể được trình bày qua biểu đồ phổ phát xạ NIR so sánh giữa đơn tạp Er3+, đơn tạp Nd3+ và đồng pha tạp Nd3+/Er3+, cùng biểu đồ cường độ phát xạ theo tỷ lệ mol để minh họa hiệu quả chuyển giao năng lượng.

Đề xuất và khuyến nghị

  1. Tối ưu hóa tỷ lệ pha tạp ion đất hiếm: Khuyến nghị áp dụng tỷ lệ mol Nd3+/Er3+ khoảng 1.5 để đạt hiệu suất phát xạ NIR tối ưu, mở rộng băng thông bộ khuếch đại EDFA. Thời gian thực hiện trong vòng 6-12 tháng, do các bước chế tạo và kiểm tra mẫu.

  2. Phát triển vật liệu thủy tinh silicate SABLC với độ ổn định nhiệt cao: Tiếp tục nghiên cứu điều chỉnh thành phần SiO2, AlF3, BaF2, LaF3, CaCO3 để nâng cao độ bền cơ học và ổn định nhiệt, đảm bảo hiệu suất lâu dài của bộ khuếch đại. Chủ thể thực hiện là các phòng thí nghiệm vật liệu và trung tâm nghiên cứu quang học.

  3. Ứng dụng kỹ thuật kích thích bằng laser diode 808 nm và 980 nm: Khuyến nghị sử dụng đồng thời hai bước sóng kích thích để tận dụng hiệu quả chuyển giao năng lượng giữa các ion, tăng cường độ khuếch đại và mở rộng băng thông. Thời gian triển khai song song với quá trình chế tạo vật liệu.

  4. Thiết kế và thử nghiệm bộ khuếch đại EDFA dựa trên vật liệu đồng pha tạp: Đề xuất xây dựng mô hình bộ khuếch đại sợi quang EDFA sử dụng vật liệu SABLC đồng pha tạp Er3+/Nd3+ để đánh giá hiệu suất thực tế trong hệ thống WDM. Chủ thể thực hiện là các nhóm nghiên cứu công nghệ truyền dẫn quang, thời gian dự kiến 12-18 tháng.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu và kỹ sư vật liệu quang học: Luận văn cung cấp quy trình chế tạo vật liệu thủy tinh silicate SABLC và phân tích chi tiết các đặc tính quang học, giúp phát triển vật liệu mới cho ứng dụng truyền dẫn quang.

  2. Chuyên gia phát triển bộ khuếch đại quang EDFA: Thông tin về cơ chế chuyển giao năng lượng giữa các ion đất hiếm và tỷ lệ pha tạp tối ưu hỗ trợ thiết kế bộ khuếch đại có băng thông rộng, hiệu suất cao.

  3. Nhà thiết kế hệ thống truyền dẫn quang WDM: Nghiên cứu giúp hiểu rõ về khả năng mở rộng băng thông của bộ khuếch đại EDFA, từ đó tối ưu hóa hệ thống truyền dẫn đa kênh, nâng cao dung lượng mạng.

  4. Sinh viên và học viên cao học ngành quang học, vật liệu và viễn thông: Luận văn là tài liệu tham khảo quý giá về phương pháp nghiên cứu, kỹ thuật phân tích quang phổ và ứng dụng thực tiễn trong lĩnh vực truyền dẫn quang.

Câu hỏi thường gặp

  1. Tại sao cần mở rộng băng thông cận hồng ngoại của Erbium trong EDFA?
    Mở rộng băng thông giúp tăng số lượng kênh truyền dẫn trong hệ thống WDM, nâng cao dung lượng mạng mà không cần tăng tốc độ bit. Ví dụ, băng thông rộng hơn cho phép truyền nhiều kênh sóng ánh sáng cùng lúc, cải thiện hiệu suất truyền dẫn.

  2. Vật liệu thủy tinh silicate SABLC có ưu điểm gì so với các vật liệu khác?
    SABLC có độ ổn định nhiệt cao (ΔT ≈ 130°C), độ bền cơ học tốt và trong suốt, phù hợp làm nền cho ion đất hiếm, giúp duy trì hiệu suất phát xạ và khuếch đại ổn định trong EDFA.

  3. Cơ chế chuyển giao năng lượng giữa Er3+ và Nd3+ hoạt động như thế nào?
    Ion Nd3+ hấp thụ năng lượng từ laser kích thích, sau đó chuyển giao năng lượng cho ion Er3+ qua các mức năng lượng gần nhau, giúp tăng cường độ phát xạ NIR của Er3+ tại 1546 nm, mở rộng băng thông khuếch đại.

  4. Tỷ lệ pha tạp ion đất hiếm ảnh hưởng thế nào đến hiệu suất phát xạ?
    Tỷ lệ pha tạp tối ưu (p = 1.5 mol% Nd3+/Er3+) giúp cân bằng hiệu quả chuyển giao năng lượng và tránh hiện tượng bức xạ tự kích thích hoặc tắt quang, từ đó đạt cường độ phát xạ NIR cao nhất.

  5. Phương pháp đo thời gian sống (lifetimes) có vai trò gì trong nghiên cứu?
    Đo lifetimes giúp đánh giá hiệu quả chuyển giao năng lượng giữa các ion, xác định thời gian tồn tại trạng thái kích thích, từ đó đánh giá chất lượng vật liệu và khả năng khuếch đại quang.

Kết luận

  • Đã chế tạo thành công vật liệu thủy tinh silicate SABLC với độ ổn định nhiệt cao, phù hợp ứng dụng trong bộ khuếch đại sợi quang EDFA.
  • Phân tích quang phổ hấp thụ và phát xạ NIR của đơn tạp Er3+ cho thấy băng thông FWHM khoảng 97 nm tại 1546 nm.
  • Đồng pha tạp Nd3+/Er3+ mở rộng băng thông phát xạ NIR lên khoảng 340 nm, bao phủ nhiều băng tần truyền dẫn quang.
  • Tỷ lệ pha tạp mol Nd3+/Er3+ tối ưu là 1.5, đạt cường độ phát xạ NIR cao nhất, chứng tỏ hiệu quả chuyển giao năng lượng giữa các ion.
  • Đề xuất tiếp tục phát triển bộ khuếch đại EDFA dựa trên vật liệu đồng pha tạp để ứng dụng trong hệ thống truyền dẫn quang WDM hiện đại.

Next steps: Triển khai thiết kế và thử nghiệm bộ khuếch đại EDFA sử dụng vật liệu SABLC đồng pha tạp, đồng thời nghiên cứu mở rộng ứng dụng trong các hệ thống mạng quang tốc độ cao.

Call-to-action: Các nhà nghiên cứu và kỹ sư trong lĩnh vực truyền dẫn quang được khuyến khích áp dụng kết quả nghiên cứu này để phát triển các giải pháp khuếch đại quang hiệu quả, đáp ứng nhu cầu băng thông ngày càng tăng của mạng Internet và viễn thông hiện đại.
