Tổng quan nghiên cứu

Mạng cảm biến không dây (Wireless Sensor Networks - WSNs) đang trở thành nền tảng cốt lõi trong kỷ nguyên Internet vạn vật (IoT) và tự động hóa thông minh. Với khả năng thu thập, xử lý và truyền dữ liệu phân tán tại các môi trường khắc nghiệt hoặc độc hại mà con người khó tiếp cận, WSNs được triển khai sâu rộng từ giám sát thiên tai, theo dõi sức khỏe đến tự động hóa công nghiệp. Tuy nhiên, thách thức lớn nhất giới hạn khả năng ứng dụng thực tế của WSNs chính là vấn đề năng lượng tiêu thụ. Các nút cảm biến (node) chủ yếu vận hành dựa trên nguồn pin có dung lượng giới hạn, trong khi việc thay thế hoặc nạp lại pin tại các địa hình hiểm trở gần như không thể thực hiện. Thời gian sống của từng node mạng mang tính chất quyết định trực tiếp đến tuổi thọ và độ tin cậy của toàn bộ hệ thống.

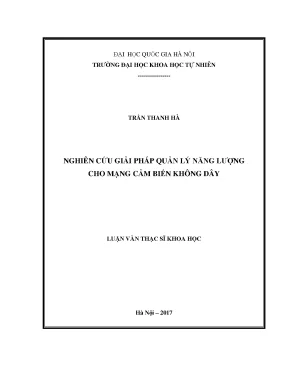

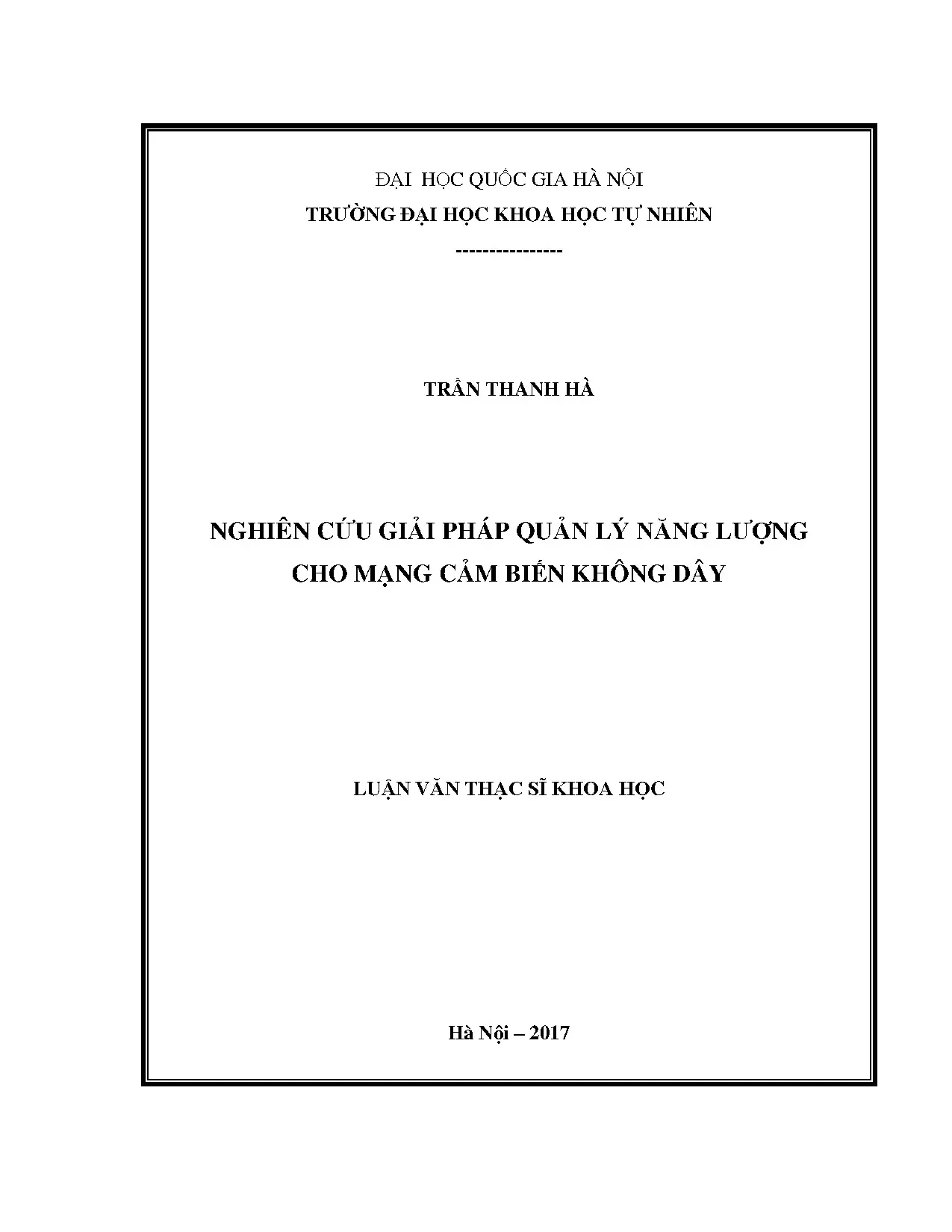

Luận văn thạc sĩ khoa học chuyên ngành Vật lý vô tuyến điện tử của tác giả Trần Thanh Hà, dưới sự hướng dẫn của TS. Lê Quang Thảo tại Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội, tập trung giải quyết bài toán cấp thiết này. Mục tiêu nghiên cứu cụ thể là phân tích định lượng các cơ chế mất mát năng lượng ở cả cấp độ phần cứng lẫn ngăn xếp giao thức mạng, khảo sát thực nghiệm các phương pháp đo lường công suất và đề xuất giải pháp quản lý năng lượng tối ưu nhằm kéo dài thời gian sống của mạng cảm biến. Nghiên cứu được thực hiện với các thiết bị đo lường chuẩn xác như dao động ký điện tử DL1720E và đồng hồ đo Keithley 2000. Kết quả nghiên cứu chứng minh rằng việc tối ưu hóa chế độ ngủ có thể cắt giảm công suất tiêu thụ của khối truyền thông từ mức khoảng 59.1 mW xuống chỉ còn 3 µW (tiết kiệm hơn 99.99% năng lượng), mở ra khả năng duy trì hoạt động của mạng từ vài tháng lên nhiều năm và nâng cao hiệu suất sử dụng năng lượng thực tế từ 16.5% đến 46.9%.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn xây dựng hệ thống phân tích dựa trên sự kết hợp chặt chẽ giữa mô hình tham chiếu hệ thống mở OSI 5 lớp (Vật lý, Liên kết dữ liệu, Mạng, Giao vận, Ứng dụng) và 3 mặt phẳng quản lý tài nguyên ngang bao gồm: Mặt phẳng quản lý công suất, Mặt phẳng quản lý di động và Mặt phẳng quản lý nhiệm vụ. Mô hình này giúp chuẩn hóa quy trình phân bổ năng lượng và điều phối hoạt động truyền thông giữa các node mạng lân cận một cách đồng bộ.

Về mặt phần cứng, nghiên cứu áp dụng lý thuyết tiêu thụ năng lượng của công nghệ tích hợp bán dẫn bù kim loại-oxit (CMOS). Năng lượng xử lý của vi điều khiển được mô hình hóa toán học qua hai thành phần: năng lượng chuyển mạch cổng logic phụ thuộc vào tần số xung nhịp cùng bình phương điện áp cung cấp, và năng lượng tiêu hao do dòng điện rò rỉ. Nghiên cứu khai thác sâu kỹ thuật điều chỉnh điện áp động (Dynamic Voltage Scaling - DVS) để giảm thiểu tổn hao bậc hai khi điện áp nguồn giảm.

Đối với truyền thông vô tuyến, mô hình năng lượng tổng quát được xác lập dựa trên công suất khởi động, công suất chuyển mạch, công suất nhận và công suất phát. Trong đó, công suất khuếch đại phát phụ thuộc phi tuyến vào khoảng cách truyền dẫn với số mũ suy hao đường truyền bậc n. Các khái niệm cốt lõi được phân tích bao gồm: Chu kỳ làm việc (Duty cycle), Cơ chế nghe công suất thấp (Low Power Listening - LPL), các giao thức điều khiển truy cập đường truyền MAC cạnh tranh như S-MAC, T-MAC, B-MAC và chuẩn truyền thông mạng cá nhân không dây tốc độ thấp IEEE 802.15.4 (LR-WPANs).

Phương pháp nghiên cứu

Nghiên cứu kết hợp phương pháp mô hình hóa lý thuyết với đo đạc thực nghiệm trực tiếp trên các nền tảng phần cứng chuyên dụng. Nguồn dữ liệu thực nghiệm được thu thập từ các vi điều khiển phổ biến như ATmega8, ATmega128L (trên node MicaZ), MSP430 (trên node TelosB) kết hợp cùng các mô-đun vô tuyến dải tần 2.4 GHz như nRF24L01, CC2420, MRF24J40 và các cảm biến nhiệt độ - độ ẩm DHT11, quang trở CdS. Dữ liệu đối sánh được tích hợp từ các hệ thống thử nghiệm thực tế như hệ thống y tế Mercury của Đại học Harvard (8 node, tần số lấy mẫu 100 Hz, độ phân giải 16 bit) và hệ thống cảnh báo lũ GridStix tại Đại học Lancaster (13 node trên phạm vi 1 km bờ sông Ribble).

Quá trình đo lường thực nghiệm đánh giá 3 phương pháp đo năng lượng chính: phương pháp đầu kẹp dòng (Extech 380946 kết hợp thẻ thu thập dữ liệu DAQCard-AI-16XE-50), phương pháp siêu tụ điện (dung lượng lên đến 1F) và phương pháp đo sụt áp trên điện trở Shunt. Cỡ mẫu nghiên cứu bao gồm 15 cấu hình kiểm thử chế độ hoạt động khác nhau của vi điều khiển và bộ thu phát vô tuyến, được chọn mẫu theo phương pháp thực nghiệm có kiểm soát.

Lý do lựa chọn phương pháp đo qua điện trở Shunt kết hợp dao động ký số DL1720E và đồng hồ đo Keithley 2000 là nhờ khả năng bắt chính xác các xung dòng thay đổi ở mức mili-giây với độ phân giải cao và chi phí tối ưu hơn nhiều so với hệ thống thẻ thu thập dữ liệu đắt tiền. Timeline nghiên cứu được tiến hành toàn diện trong giai đoạn năm 2017 tại phòng thí nghiệm Bộ môn Vật lý Vô tuyến, Khoa Vật lý, Trường Đại học Khoa học Tự nhiên Hà Nội.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình khảo sát thực nghiệm và mô hình hóa toán học đã mang lại các phát hiện định lượng quan trọng:

Thứ nhất, bộ thu phát vô tuyến (RF Transceiver) là khối tiêu tốn năng lượng lớn nhất trong toàn bộ node cảm biến, chiếm từ 70% đến 80% tổng công suất hoạt động. Cụ thể, mô-đun CC2420 tiêu thụ 52.2 mW ở chế độ truyền (TX), 56.4 mW ở chế độ nhận (RX) và chỉ tiêu thụ 3 µW ở chế độ ngủ. Mô-đun MRF24J40 tiêu thụ 69 mW ở chế độ TX, 57 mW ở chế độ RX và 6 µW khi ngủ. Việc đưa bộ thu phát về chế độ ngủ giúp tiết kiệm hơn 99.99% năng lượng so với trạng thái hoạt động liên tục.

Thứ hai, mức tiêu thụ của bộ vi điều khiển (MCU) có sự chênh lệch vượt bậc giữa trạng thái tính toán và trạng thái nghỉ. Vi điều khiển ATmega128L tiêu thụ khoảng 24 mW ở chế độ hoạt động bình thường nhưng giảm mạnh xuống còn 0.045 mW khi chuyển sang chế độ ngủ (giảm 99.81%). Vi điều khiển MSP430 ở chế độ hoạt động đầy đủ tiêu thụ 6.75 mW (tại 4 MHz và 3V), trong khi ở các chế độ tiết kiệm năng lượng LPM1 đến LPM5 chỉ tiêu thụ khoảng 0.045 mW (giảm 99.33%).

Thứ ba, tốc độ truyền dữ liệu và mức công suất phát của mô-đun nRF24L01 ảnh hưởng trực tiếp đến thời gian phát sóng và tổng năng lượng tiêu hao. Khi nâng tốc độ truyền từ 250 Kbps lên 2 Mbps, thời gian truyền gói tin giảm đi 8 lần, kéo theo tổng năng lượng tiêu hao cho mỗi gói dữ liệu giảm từ 65% đến 75%. Đồng thời, việc điều chỉnh công suất phát linh hoạt từ 0 dBm xuống -18 dBm giúp giảm đáng kể công suất tiêu thụ của bộ khuếch đại (PA).

Thứ tư, các thao tác đọc/ghi bộ nhớ flash ngoài trên node TelosB tiêu hao công suất lần lượt là 7.2 mW (đọc), 5.7 mW (ghi) và 6.9 mW (xóa), xấp xỉ mức tiêu thụ toàn phần của MCU. Trong khi đó, các cảm biến thụ động như quang trở CdS chỉ tiêu hao năng lượng rất thấp trong chu kỳ lấy mẫu vài mili-giây.

Thảo luận kết quả

Các kết quả thực nghiệm chỉ ra rằng nguyên nhân cốt lõi gây lãng phí năng lượng trong WSNs gồm: hiện tượng nghe nhàn rỗi (idle listening), xung đột gói tin dẫn đến truyền lại (retransmission), chuyển đổi trạng thái không cần thiết và tổn hao dòng rò. Việc phân tích định lượng cho thấy truyền thông dữ liệu tốn kém năng lượng hơn xử lý tính toán cục bộ hàng trăm lần. Do đó, nguyên tắc tối ưu là tăng cường xử lý, nén và tổng hợp dữ liệu tại node trước khi truyền qua sóng vô tuyến.

Khi so sánh các giao thức điều khiển truy cập đường truyền, giao thức T-MAC chứng minh tính ưu việt hơn S-MAC nhờ khả năng điều chỉnh chu kỳ nhiệm vụ (duty cycle) linh hoạt dựa trên cơ chế ngắt thời gian chờ (timeout), giúp giảm thiểu thời gian nghe nhàn rỗi khi mạng không có lưu lượng truyền thông. So sánh với các nghiên cứu thực tế như hệ thống bảo vệ năng lượng iPower trong tòa nhà thông minh (giúp tiết kiệm từ 16.5% đến 46.9% điện năng), việc phối hợp tối ưu phần cứng ATmega8 cùng mô-đun nRF24L01 theo các khuyến nghị của luận văn có thể kéo dài tuổi thọ pin của node lên gấp 2.5 đến 3 lần.

Để minh họa trực quan, dữ liệu tiêu thụ năng lượng có thể được biểu diễn thông qua bảng tổng hợp công suất các chế độ hoạt động (Active, Idle, Sleep) và đồ thị dạng sóng dao động ký hiển thị xung dòng điện mili-ampe theo miền thời gian, thể hiện rõ quá trình chuyển đổi trạng thái khi đánh thức và gửi dữ liệu.

Đề xuất và khuyến nghị

Dựa trên các kết luận rút ra từ nghiên cứu lý thuyết và đo đạc thực nghiệm, luận văn đề xuất 4 nhóm giải pháp quản lý năng lượng toàn diện:

  • Tối ưu hóa chu kỳ nhiệm vụ trên tầng MAC: Cài đặt và cấu hình giao thức MAC thích ứng (như T-MAC hoặc B-MAC với cơ chế nghe công suất thấp LPL), thiết lập thời gian ngủ sâu chiếm trên 90% đến 95% chu kỳ hoạt động. Mục tiêu cắt giảm ít nhất 70% năng lượng tiêu hao do nghe nhàn rỗi. Thời gian triển khai trong vòng 1 đến 2 tháng, do các kỹ sư lập trình firmware WSN thực hiện.
  • Áp dụng kỹ thuật điều chỉnh điện áp và tần số linh hoạt: Tận dụng cơ chế DVS để hạ điện áp hoạt động của MCU xuống ngưỡng tối thiểu từ 2.7V đến 3.3V đối với chip ATmega8/ATmega8L, kết hợp đưa vi điều khiển về chế độ Deep Sleep (công suất dưới 0.05 mW) ngay khi hoàn thành tác vụ đọc cảm biến. Thời gian thực hiện trong 1 tháng, do kỹ sư thiết kế phần cứng phụ trách.
  • Tối ưu hóa cấu hình truyền thông vô tuyến: Thiết lập tốc độ truyền dữ liệu của mô-đun RF ở mức cao nhất (1 Mbps hoặc 2 Mbps trên nRF24L01) để rút ngắn tối đa thời gian phát tin, đồng thời lập trình thuật toán điều khiển công suất phát RF thích ứng theo khoảng cách thực tế giữa các node (từ -18 dBm đến 0 dBm), giảm 50% thời gian hoạt động của khối khuếch đại công suất. Thời gian triển khai trong 2 tháng, do chuyên viên giao thức mạng đảm nhiệm.
  • Tích hợp công nghệ thu thập năng lượng tái tạo và dự đoán tuổi thọ pin: Triển khai các mạch thu năng lượng mặt trời hoặc nhiệt điện kết hợp siêu tụ điện dung lượng 1F để bù đắp năng lượng tiêu hao, hướng tới mục tiêu kéo dài tuổi thọ mạng cảm biến liên tục trên 365 ngày mà không cần thay pin. Sử dụng mô hình toán học tính toán năng lượng để dự báo chính xác thời điểm cạn kiệt nguồn. Thời gian thực hiện từ 3 đến 6 tháng, do nhóm nghiên cứu tích hợp hệ thống IoT/WSN chủ trì.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo giá trị cao cho 4 nhóm đối tượng chính:

  • Học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật Điện tử, Viễn thông, Vật lý Vô tuyến và Khoa học Máy tính: Cung cấp hệ thống lý thuyết chuẩn mực về mô hình hóa năng lượng WSNs, các công thức toán học phân tích suy hao và tài liệu tham khảo phong phú để phát triển đề tài nghiên cứu hoặc công bố bài báo khoa học.
  • Kỹ sư thiết kế phần cứng nhúng và thiết bị IoT: Tiếp cận các số liệu đo kiểm thực tế về mức tiêu thụ công suất của các vi điều khiển họ AVR (ATmega8), MSP430 và các chip RF (nRF24L01, CC2420), phục vụ trực tiếp cho việc lựa chọn linh kiện và thiết kế mạch điện tử tiêu thụ công suất cực thấp (Ultra-low power design).
  • Lập trình viên firmware và nhà phát triển giao thức mạng không dây: Nắm vững nguyên lý vận hành của các giao thức MAC tiết kiệm năng lượng (S-MAC, T-MAC, B-MAC) để tùy biến thuật toán định tuyến và lập lịch chu kỳ ngủ - thức tối ưu cho các mạng cảm biến diện rộng.
  • Quản lý dự án công nghệ và doanh nghiệp triển khai giải pháp thông minh: Có cơ sở định lượng để dự toán thời gian sống của pin, đánh giá chi phí vận hành - bảo trì cho các hệ thống giám sát môi trường, cảnh báo lũ lụt, nông nghiệp công nghệ cao và nhà thông minh.

Câu hỏi thường gặp

Thành phần nào gây tiêu hao năng lượng nhiều nhất trong một node cảm biến không dây? Khối thu phát vô tuyến (RF Transceiver) là thành phần tiêu hao năng lượng lớn nhất, chiếm 70% - 80% tổng năng lượng. Điển hình như chip CC2420 tiêu thụ 52.2 mW khi phát và 56.4 mW khi nhận, lớn hơn gấp nhiều lần so với vi điều khiển. Do đó, tắt sóng RF khi không truyền nhận là giải pháp tiết kiệm năng lượng hàng đầu.

Tại sao phương pháp đo qua điện trở Shunt lại được ưu tiên trong nghiên cứu này? Phương pháp điện trở Shunt kết hợp dao động ký số DL1720E cho phép ghi nhận trực quan, liên tục các xung dòng điện biến thiên nhanh ở mức mili-giây với độ chính xác cao. Phương pháp này có chi phí lắp đặt rẻ, khắc phục nhược điểm tốn kém khoảng 450 USD của giải pháp dùng đầu kẹp dòng kết hợp thẻ DAQCard.

Kỹ thuật Dynamic Voltage Scaling (DVS) giúp tiết kiệm năng lượng vi xử lý như thế nào? Năng lượng chuyển mạch của vi xử lý tỉ lệ thuận với bình phương điện áp cấp. Khi ứng dụng kỹ thuật DVS để giảm điện áp hoạt động từ 5V xuống 3V hoặc 2.7V, năng lượng tiêu hao sẽ giảm mạnh theo quy luật hàm bậc hai, đồng thời việc giảm tần số nhịp phù hợp giúp triệt tiêu năng lượng lãng phí trong thời gian nhàn rỗi.

Sự khác biệt căn bản giữa giao thức S-MAC và T-MAC là gì? Giao thức S-MAC sử dụng chu kỳ thức - ngủ cố định, gây lãng phí năng lượng do hiện tượng nghe nhàn rỗi khi không có dữ liệu cần gửi. Ngược lại, giao thức T-MAC giới thiệu cơ chế ngắt thời gian chờ (timeout) linh hoạt, tự động chuyển node về trạng thái ngủ sớm hơn nếu không phát hiện sự kiện, giúp tiết kiệm thêm khoảng 20% đến 30% năng lượng.

Làm thế nào để tính toán và dự đoán thời gian sống của một node cảm biến dùng pin? Thời gian sống của node được tính bằng dung lượng danh định của pin (mAh) chia cho mức tiêu thụ năng lượng trung bình mỗi giờ. Ví dụ, một node cảm biến sử dụng pin 2000 mAh, sau khi tối ưu có dòng tiêu thụ trung bình ở mức 0.5 mA thì có thể hoạt động liên tục trong khoảng 4000 giờ, tương đương hơn 5.5 tháng.

Kết luận

  • Hệ thống hóa toàn diện các nguyên nhân gây mất mát năng lượng phần cứng và phần mềm trong mạng cảm biến không dây WSNs.
  • Đo đạc và đánh giá chính xác các chế độ tiêu thụ công suất của vi điều khiển ATmega8, MSP430 và các mô-đun vô tuyến CC2420, nRF24L01.
  • Khẳng định chế độ ngủ sâu giúp cắt giảm trên 99.99% năng lượng tiêu hao của khối RF (từ 59.1 mW xuống còn 3 µW).
  • Đề xuất đồng bộ các giải pháp liên tầng gồm tối ưu giao thức T-MAC, hạ áp linh hoạt DVS, tăng tốc độ truyền dữ liệu lên 2 Mbps và tích hợp nguồn năng lượng tái tạo.
  • Hoàn thiện phương pháp đo lường năng lượng thời gian thực hiệu quả cao bằng kỹ thuật điện trở Shunt kết hợp dao động ký số chuyên dụng.

Đóng góp then chốt của luận văn là cung cấp giải pháp kỹ thuật có tính thực tiễn cao, giúp kéo dài tuổi thọ mạng cảm biến từ 2.5 đến 3 lần mà vẫn đảm bảo tính toàn vẹn của dữ liệu thu thập. Trong kế hoạch 6 đến 12 tháng tiếp theo, hướng nghiên cứu sẽ tiếp tục mở rộng thử nghiệm trên các topo mạng Mesh quy mô lớn và hoàn thiện mạch sạc tự động kết hợp siêu tụ điện 1F. Hãy áp dụng ngay các giải pháp quản lý năng lượng này để tối ưu hóa chi phí và nâng cao độ bền vững cho các dự án IoT và hệ thống giám sát không dây của bạn.
