Luận văn thạc sĩ về giải pháp ổn định điện áp tại trạm biến áp 110kV Intel

Luận văn thạc sĩ trình bày giải pháp ổn định điện áp tại trạm biến áp 110kV Intel, góp phần nâng cao hiệu quả vận hành hệ thống điện.

• Tác giả: Phạm Hồng Thái
• Người hướng dẫn: Ts. Nguyễn Nhân Bổn
• Trường học: Trường Đại học Sư phạm Kỹ thuật Tp.HCM
• Chuyên ngành: Điện – Điện Tử
• Đề tài: Giải pháp ổn định điện áp cho trạm biến áp 110kV Intel
• Loại tài liệu: luận văn
• Năm xuất bản: 2018
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

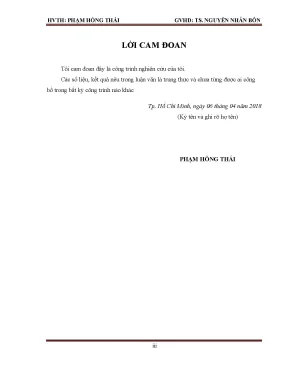

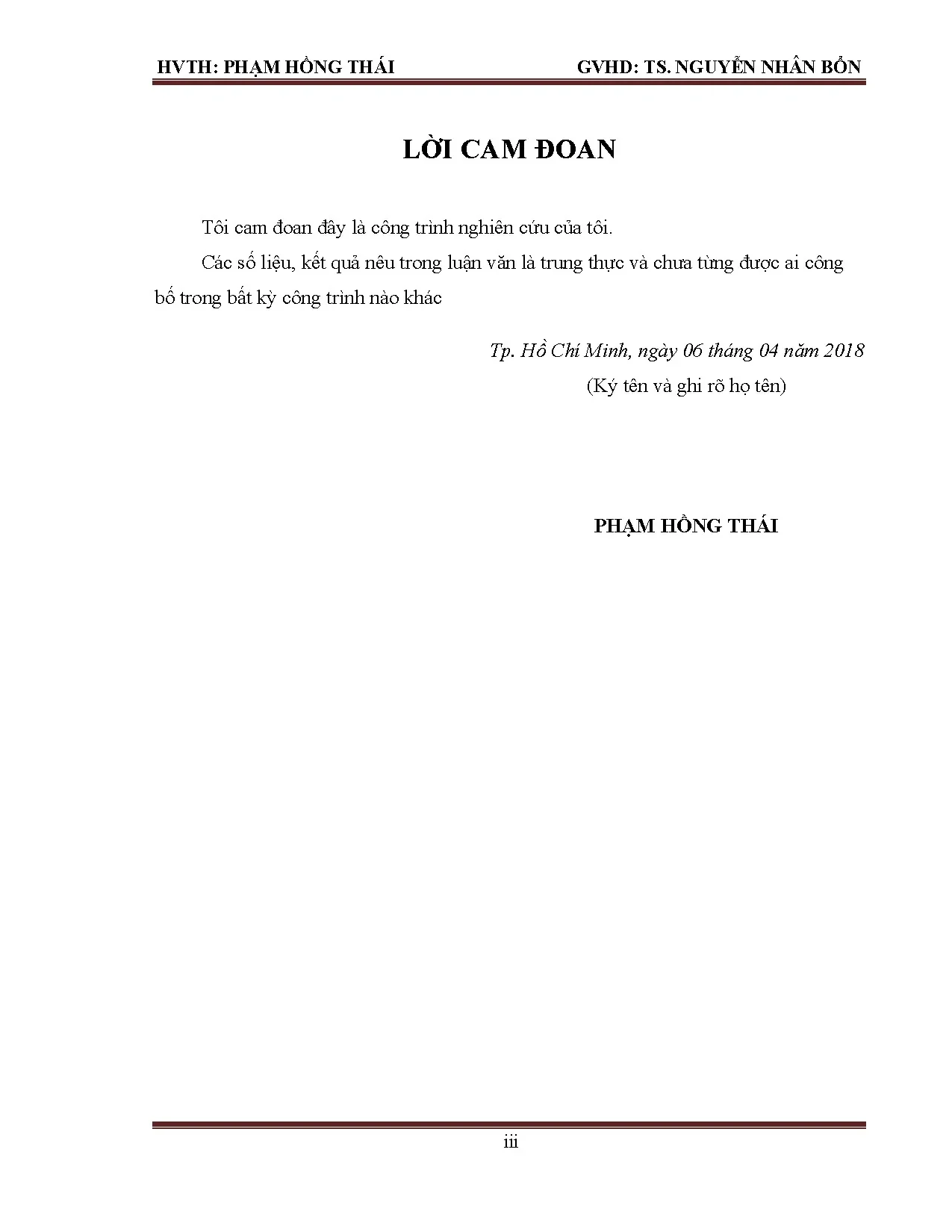

• LỜI CAM ĐOAN
• CẢM TẠ
• TÓM TẮT
• ABSTRACT
• DANH SÁCH CÁC CHỮ VIẾT TẮT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tồng quan về hướng nghiên cứu
• 1.2. Tính cấp thiết, ý nghĩa khoa học và thực tiễn của đề tài
• 1.3. Mục đích và đối tượng nghiên cứu
• 1.4. Nhiệm vụ nghiên cứu và giới hạn của đề tài
• 1.5. Phương pháp nghiên cứu
• 1.6. Giá trị thực tiễn của đề tài
• 1.7. Hướng nghiên cứu của luận văn
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Ổn định hệ thống điện
• 2.2. Phân loại ổn định hệ thống điện
• 2.3. Các hiện tượng quá độ trên hệ thống điện
• 2.3.1. Dao động quá độ
• 2.3.2. Dao động quá độ
• 2.3.3. Thay đổi điện áp thời gian dài
• 2.3.4. Mất áp kéo dài – Sustained Interruption
• 2.3.5. Thay đổi điện áp thời gian ngắn
• 2.3.5.1. Mất điện tạm thời – Voltage Interruption
• 2.3.5.2. Võng điện áp – Voltage Sag
• 2.3.5.3. Tăng điện áp – Voltage Swell
• 2.3.6. Mất cân bằng điện áp
• 2.3.7. Méo dạng sóng
• 2.3.7.1. Lệch áp DC – DC offset
• 2.3.7.2. Họa tần – Harmonic
• 2.3.7.3. Interharmonic – Liên họa tần
• 2.3.7.4. Voltage Flicker – Nhấp nháy điện áp
• 2.4. Các dạng sự cố hệ thống điện ảnh hưởng đến ổn định điện áp
• 2.4.1. Bốn loại sự cố cơ bản
• 2.4.1.1. Sự cố cân bằng 3 pha
• 2.4.1.2. Sự cố một pha chạm đất
• 2.4.1.3. Sự cố ngắn mạch 2 pha
• 2.4.1.4. Sự cố ngắn mạch hai pha chạm đất
• 3. CHƯƠNG 3: ỔN ĐỊNH ĐIỆN ÁP BẰNG THIẾT BỊ FACTS
• 3.1. Bù tĩnh SVC
• 3.1.1. Đặc tuyến V-I của SVC
• 3.1.2. Duy trì mức điện áp của một Bus hoặc trong một khu vực
• 3.1.3. Tăng công suất truyền tải
• 3.1.4. Tăng độ dự trữ ổn định và ổn định tĩnh
• 3.1.5. Giảm sự dao động
• 3.1.6. Giảm dao động quá áp
• 3.2. Bù tĩnh đồng bộ STATCOM
• 3.2.1. Đánh giá cơ bản
• 3.2.2. Nguyên lý hoạt động của STATCOM
• 3.2.3. Điều khiển điện áp nhanh của một thanh cái hoặc khu vực
• 3.2.4. Bù nhấp nháy
• 3.2.5. Tăng cường khả năng truyền tải hệ thống
• 3.2.6. Tăng cường sự dự trữ ổn định và ổn định động
• 3.2.7. Giảm dao động
• 3.2.8. So sánh SVC và STATCOM
• 4. CHƯƠNG 4: SƠ ĐỒ LƯỚI ĐIỆN TRẠM BIẾN ÁP 110KV INTEL
• 4.1. Sơ đồ trạm biến áp 110kV Intel
• 4.2. Hệ thống rơ le bảo vệ
• 4.3. Sơ đồ kết lưới khu vực trạm biến áp 110kV Intel
• 4.4. Sự cố lưới điện ảnh hưởng đến chất lượng điện áp
• 4.4.1. Nguyên nhân sự cố
• 4.4.2. Một số trường hợp sự cố lưới điện và dạng sóng
• 4.4.2.1. Sự cố đường dây 110kV
• 4.4.2.2. Sự cố máy biến thế 110kV
• 4.4.2.3. Sự cố đường dây 220kV
• 4.4.2.4. Sự cố cáp ngăn lộ tổng phía 22kV ở máy biến áp 110kV
• 4.4.2.5. Sự cố phía 110kV ngăn 177 tại trạm biến áp 220kV Cát Lái
• 4.5. Giải pháp để nâng cao độ tin cậy cho lưới điện
• 4.5.1. Tăng tải tại bus của Intel
• 4.5.2. Ngắn mạch tại 1 trong 2 đường dây 220kV Thủ Đức và Cát Lái
• 5. CHƯƠNG 5: KẾT LUẬN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về giải pháp ổn định điện áp cho trạm biến áp 110kV Intel

Giải pháp ổn định điện áp cho trạm biến áp 110kV Intel là một vấn đề quan trọng trong hệ thống điện hiện đại. Với sự gia tăng nhu cầu về chất lượng điện năng, việc duy trì ổn định điện áp trở thành một thách thức lớn. Trạm biến áp 110kV Intel đóng vai trò quan trọng trong việc cung cấp điện cho các khu vực lân cận, do đó, việc nghiên cứu và áp dụng các giải pháp ổn định điện áp là cần thiết để đảm bảo hoạt động hiệu quả của hệ thống điện.

1.1. Tính cấp thiết của việc ổn định điện áp tại trạm biến áp 110kV

Việc ổn định điện áp tại trạm biến áp 110kV Intel không chỉ đảm bảo chất lượng điện năng mà còn bảo vệ các thiết bị điện nhạy cảm. Các nghiên cứu gần đây đã chỉ ra rằng sự dao động điện áp có thể gây ra hư hỏng cho thiết bị và giảm hiệu suất hoạt động. Do đó, việc áp dụng các giải pháp ổn định điện áp là rất cần thiết.

1.2. Mục tiêu nghiên cứu về ổn định điện áp

Mục tiêu nghiên cứu là xác định các phương pháp hiệu quả để ổn định điện áp tại trạm biến áp 110kV Intel. Nghiên cứu sẽ tập trung vào việc phân tích các nguyên nhân gây ra sự không ổn định điện áp và đề xuất các giải pháp kỹ thuật phù hợp.

II. Các thách thức trong việc ổn định điện áp tại trạm biến áp 110kV Intel

Trạm biến áp 110kV Intel phải đối mặt với nhiều thách thức trong việc duy trì ổn định điện áp. Các yếu tố như tải biến đổi, sự cố lưới điện và các yếu tố môi trường có thể ảnh hưởng đến chất lượng điện năng. Việc nhận diện và phân tích các thách thức này là rất quan trọng để tìm ra giải pháp hiệu quả.

2.1. Tải biến đổi và ảnh hưởng đến điện áp

Tải biến đổi là một trong những nguyên nhân chính gây ra sự không ổn định điện áp. Khi tải tăng đột ngột, điện áp có thể giảm xuống mức không an toàn, ảnh hưởng đến hoạt động của các thiết bị điện. Việc theo dõi và điều chỉnh tải là cần thiết để duy trì ổn định điện áp.

2.2. Sự cố lưới điện và tác động đến điện áp

Sự cố lưới điện như ngắn mạch hoặc mất điện có thể gây ra dao động điện áp lớn. Các sự cố này không chỉ ảnh hưởng đến trạm biến áp mà còn đến toàn bộ hệ thống điện. Việc phát hiện và xử lý kịp thời các sự cố là rất quan trọng để đảm bảo ổn định điện áp.

III. Phương pháp giải pháp ổn định điện áp cho trạm biến áp 110kV Intel

Để giải quyết vấn đề ổn định điện áp, nhiều phương pháp đã được nghiên cứu và áp dụng. Các thiết bị FACTS như SVC và STATCOM đã chứng minh được hiệu quả trong việc duy trì ổn định điện áp. Việc lựa chọn phương pháp phù hợp sẽ giúp cải thiện đáng kể chất lượng điện năng.

3.1. Ứng dụng thiết bị FACTS trong ổn định điện áp

Thiết bị FACTS như SVC và STATCOM có khả năng điều chỉnh điện áp một cách nhanh chóng và hiệu quả. Việc lắp đặt các thiết bị này tại trạm biến áp 110kV Intel sẽ giúp cải thiện khả năng ổn định điện áp trong các tình huống khẩn cấp.

3.2. So sánh hiệu quả giữa SVC và STATCOM

Cả SVC và STATCOM đều có những ưu điểm riêng trong việc ổn định điện áp. SVC thường được sử dụng để bù công suất phản kháng, trong khi STATCOM có khả năng điều chỉnh điện áp nhanh hơn. Việc so sánh hiệu quả của hai thiết bị này sẽ giúp xác định giải pháp tối ưu cho trạm biến áp 110kV Intel.

IV. Ứng dụng thực tiễn và kết quả nghiên cứu tại trạm biến áp 110kV Intel

Nghiên cứu đã được thực hiện tại trạm biến áp 110kV Intel với mục tiêu đánh giá hiệu quả của các giải pháp ổn định điện áp. Kết quả cho thấy việc áp dụng thiết bị FACTS đã giúp cải thiện đáng kể chất lượng điện năng và giảm thiểu sự cố điện áp.

4.1. Kết quả mô phỏng và phân tích dữ liệu

Sử dụng phần mềm MATLAB, các mô phỏng đã được thực hiện để đánh giá sự ổn định điện áp tại trạm biến áp 110kV Intel. Kết quả cho thấy rằng việc lắp đặt thiết bị FACTS đã giúp duy trì điện áp ổn định trong các tình huống khác nhau.

4.2. Ứng dụng thực tiễn của giải pháp ổn định điện áp

Giải pháp ổn định điện áp đã được áp dụng thành công tại trạm biến áp 110kV Intel, giúp nâng cao độ tin cậy của hệ thống điện. Các thiết bị FACTS đã chứng minh được hiệu quả trong việc duy trì chất lượng điện năng và giảm thiểu sự cố.

V. Kết luận và triển vọng tương lai cho ổn định điện áp tại trạm biến áp 110kV Intel

Việc ổn định điện áp tại trạm biến áp 110kV Intel là một nhiệm vụ quan trọng và cần thiết. Các giải pháp đã được nghiên cứu và áp dụng cho thấy hiệu quả rõ rệt trong việc duy trì chất lượng điện năng. Tương lai, cần tiếp tục nghiên cứu và phát triển các công nghệ mới để cải thiện hơn nữa khả năng ổn định điện áp.

5.1. Tương lai của công nghệ ổn định điện áp

Công nghệ ổn định điện áp đang phát triển nhanh chóng với sự xuất hiện của các thiết bị mới và các phương pháp điều khiển tiên tiến. Việc áp dụng các công nghệ này sẽ giúp nâng cao hiệu quả ổn định điện áp trong tương lai.

5.2. Đề xuất nghiên cứu tiếp theo trong lĩnh vực ổn định điện áp

Cần tiếp tục nghiên cứu các giải pháp mới và cải tiến các thiết bị hiện có để đáp ứng nhu cầu ngày càng cao về chất lượng điện năng. Các nghiên cứu tiếp theo nên tập trung vào việc phát triển các phương pháp điều khiển thông minh và tích hợp công nghệ mới vào hệ thống điện.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hóa hiện đại, ngành sản xuất vi mạch và công nghệ bán dẫn đòi hỏi tiêu chuẩn cấp điện vô cùng khắt khe, nơi mà một đợt sụt áp chỉ kéo dài từ 0.1 đến 0.2 giây cũng có thể gây gián đoạn toàn bộ dây chuyền sản xuất và thiệt hại hàng triệu USD. Trạm biến áp 110kV Intel đặt tại Khu công nghệ cao Thành phố Hồ Chí Minh là đầu mối cấp điện trực tiếp cho nhà máy sản xuất chip bán dẫn có quy mô hàng đầu khu vực. Tuy nhiên, lưới điện khu vực xung quanh thường xuyên đối mặt với các nguy cơ dao động điện áp do sự cố ngắn mạch từ các tuyến đường dây truyền tải 110kV và 220kV liên kết như trạm Cát Lái và trạm Thủ Đức.

Mục tiêu cốt lõi của nghiên cứu là đánh giá định lượng các dạng dao động điện áp quá độ, phân tích mức độ sụt giảm điện áp tại nút thanh cái 110kV Intel khi xảy ra các dạng sự cố điển hình, từ đó đề xuất giải pháp ứng dụng thiết bị truyền tải điện xoay chiều linh hoạt FACTS nhằm duy trì độ ổn định điện áp tối ưu. Nghiên cứu được triển khai thực nghiệm trong thời gian 12 tháng tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh, tập trung vào phạm vi không gian gồm trạm biến áp 110kV Intel và 8 trạm biến áp lân cận tại khu vực phía Đông Thành phố Hồ Chí Minh. Ý nghĩa thực tiễn của công trình thể hiện qua việc đưa biên độ điện áp tại thanh cái 110kV Intel luôn nằm trong dải an toàn từ 0.95 đến 1.05 pu, giảm biên độ võng điện áp xuống dưới 10% và rút ngắn thời gian phục hồi quá độ về dưới 0.1 giây, bảo đảm tính liên tục tuyệt đối cho dây chuyền sản xuất công nghệ cao.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên ba trụ cột lý thuyết chuyên sâu: Lý thuyết ổn định hệ thống điện theo tiêu chuẩn IEEE, Lý thuyết phân tích sự cố bất đối xứng bằng phương pháp các thành phần đối xứng của Fortescue, và Lý thuyết điều khiển bù công suất phản kháng nâng cao bằng thiết bị FACTS. Trong hệ thống điện ba pha, các dạng dao động quá độ được phân loại cụ thể thành hiện tượng võng điện áp với độ suy giảm giá trị hiệu dụng từ 0.1 đến 0.9 pu trong khoảng 0.5 chu kỳ đến 60 giây, hiện tượng tăng điện áp tức thời từ 1.1 đến 1.8 pu, và hiện tượng méo dạng sóng hài THD do các thiết bị điện tử công suất phi tuyến gây ra.

Hai mô hình thiết bị FACTS được đặt trọng tâm phân tích là Bộ bù tĩnh SVC gồm cuộn kháng điều khiển bằng thyristor TCR kết hợp tụ điện đóng cắt bằng thyristor TSC, và Bộ bù đồng bộ tĩnh STATCOM sử dụng bộ biến tần nguồn áp VSC 48 xung với van bán dẫn GTO. Nguyên lý bù ngang giúp điều khiển linh hoạt dòng công suất phản kháng, thay đổi đặc tuyến làm việc V-I để giữ vững điện áp nút trong mọi chế độ vận hành.

Phương pháp nghiên cứu

Nguồn dữ liệu của luận văn được thu thập trực tiếp từ hồ sơ kỹ thuật vận hành thực tế của lưới điện khu vực trạm 110kV Intel, bao gồm sơ đồ đơn tuyến, thông số tổng trở đường dây, công suất ngắn mạch trạm biến áp 220kV và dữ liệu sóng ghi nhận từ rơ le bảo vệ khoảng cách và quá dòng. Cỡ mẫu nghiên cứu bao gồm toàn bộ 9 nút thanh cái trọng điểm thuộc cụm lưới điện liên kết khu vực phía Đông Thành phố Hồ Chí Minh. Phương pháp chọn mẫu là chọn mẫu định đoạn theo cụm cấu trúc lưới có mối liên kết điện trực tiếp và có nguy cơ tương hỗ cao nhất đến thanh cái trạm Intel.

Nghiên cứu sử dụng phương pháp mô phỏng số miền thời gian trên phần mềm MATLAB/Simulink với tốc độ lấy mẫu tín hiệu đạt 256 điểm/chu kỳ. Lý do lựa chọn phương pháp mô phỏng trên nền tảng này là nhờ khả năng giải các phương trình vi phân phi tuyến phức tạp của hệ thống điện trong quá trình quá độ điện từ với dải tần số từ 5 kHz đến 500 kHz, đồng thời cho phép tích hợp chính xác mô hình điều khiển phi tuyến của van bán dẫn GTO trong STATCOM. Toàn bộ quy trình từ thu thập dữ liệu, xây dựng mô hình đến thử nghiệm kịch bản sự cố được thực hiện chặt chẽ xuyên suốt lộ trình 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Mô phỏng trên phần mềm chuyên dụng đã chỉ ra bốn phát hiện kỹ thuật mang tính bước ngoặt đối với chế độ vận hành trạm 110kV Intel:

Thứ nhất, trong kịch bản tăng tải đột ngột 20% tại thanh cái trạm Intel, nếu không có thiết bị hỗ trợ bù, điện áp nút sụt giảm nghiêm trọng xuống mức 0.92 pu, vượt ngưỡng cho phép của phụ tải nhạy cảm. Khi kích hoạt hệ thống bù FACTS, điện áp được nâng trở lại mức danh định 1.0 pu chỉ sau khoảng thời gian 0.08 giây.

Thứ hai, sự cố ngắn mạch trên tuyến đường dây 220kV liên kết giữa trạm Cát Lái và trạm Thủ Đức là trường hợp sự cố nguy hiểm nhất, khiến điện áp tại nút 110kV Intel bị võng sâu xuống dưới 0.45 pu, tương đương mức sụt giảm lên tới 55% trong suốt thời gian rơ le vùng 2 tác động từ 0.3 đến 0.5 giây.

Thứ ba, các sự cố ngắn mạch một pha chạm đất và hai pha chạm đất tại các nhánh 110kV lân cận như Linh Trung 1, Linh Trung 2 và Tăng Nhơn Phú làm điện áp tại Intel suy giảm từ 15% đến 28% tùy thuộc vào vị trí điểm chạm chập.

Thứ tư, khi so sánh hai giải pháp công nghệ, thiết bị STATCOM thể hiện ưu thế vượt trội so với SVC nhờ khả năng duy trì dòng phát phản kháng không đổi ngay cả khi điện áp hệ thống suy giảm nghiêm trọng, giúp rút ngắn thời gian phục hồi điện áp nhanh hơn 35% so với SVC.

Thảo luận kết quả

Nguyên nhân cốt lõi dẫn đến tình trạng sụt áp sâu tại trạm Intel là do sự thiếu hụt cục bộ công suất phản kháng nghiêm trọng khi dòng ngắn mạch chạy qua các tuyến liên kết 220kV, làm suy giảm nguồn cung cấp từ hai trung tâm năng lượng lớn là trạm Cát Lái và trạm Thủ Đức. Kết quả này hoàn toàn nhất quán với các lý thuyết dự báo sụp đổ điện áp trong công trình của các tác giả quốc tế năm 2013 và các nghiên cứu điều khiển trượt FACTS năm 2016. Điểm đột phá của luận văn là đã lượng hóa chính xác động thái điện áp cho một phụ tải công nghiệp bán dẫn cụ thể tại Việt Nam.

Dữ liệu mô phỏng trong luận văn được trực quan hóa tối ưu thông qua hệ thống bảng tổng hợp số liệu biên độ sụt áp 9 nút thanh cái và các biểu đồ sóng điện áp tức thời đa kênh, biểu đồ góc pha công suất P-delta và đặc tuyến tương quan V-I. Việc thể hiện dữ liệu qua biểu đồ dạng sóng trực quan giúp các kỹ sư vận hành dễ dàng nhận diện vùng suy giảm điện áp nguy hiểm theo thời gian thực và đánh giá tức thì hiệu năng dập tắt dao động của thiết bị bù.

Đề xuất và khuyến nghị

Dựa trên các kết quả mô phỏng định lượng, luận văn đề xuất 4 giải pháp trọng tâm nhằm nâng cao độ tin cậy và chất lượng điện năng cho trạm biến áp 110kV Intel:

Thứ nhất, lắp đặt hệ thống bù đồng bộ tĩnh STATCOM với dung lượng định mức khoảng 25 đến 50 MVAR tại thanh cái 110kV trạm biến áp Intel nhằm duy trì điện áp ổn định trong biên độ hẹp từ 0.98 đến 1.02 pu ngay cả khi xảy ra kích động lớn từ lưới truyền tải. Lộ trình thực hiện trong vòng 18 tháng do Ban Quản lý Khu Công nghệ cao phối hợp cùng Tổng công ty Điện lực Thành phố Hồ Chí Minh và công ty Intel chủ trì đầu tư.

Thứ hai, tối ưu hóa phối hợp chỉnh định rơ le bảo vệ kỹ thuật số bằng cách rút ngắn thời gian cắt sự cố của rơ le khoảng cách vùng 1 và vùng 2 trên các tuyến đường dây 110kV và 220kV liên kết từ 0.4 giây xuống dưới 0.15 giây. Timeline triển khai định kỳ trong 6 tháng do Trung tâm Điều độ Hệ thống điện Thành phố Hồ Chí Minh thực hiện.

Thứ ba, thiết lập hệ thống giám sát chất lượng điện năng trực tuyến và tự động chuyển nguồn nhanh ATS tại 9 nút thanh cái với tốc độ lấy mẫu liên tục 256 điểm/chu kỳ, bảo đảm thời gian chuyển mạch dự phòng dưới 0.05 giây khi xảy ra mất áp nguồn chính. Lộ trình hoàn thiện trong 12 tháng do đội ngũ kỹ thuật vận hành trạm Intel quản lý.

Thứ tư, nâng cấp tiết diện dây dẫn và xây dựng bổ sung tuyến cáp ngầm mạch kép 110kV dự phòng kết nối giữa trạm Thủ Đức Đông và trạm Intel nhằm giảm 20% tổng trở tương đương của lưới cấp nguồn. Kế hoạch triển khai hoàn thành trong 24 tháng do Công ty Lưới điện Cao thế phụ trách.

Đối tượng nên tham khảo luận văn

Nội dung và phương pháp luận của luận văn đem lại giá trị ứng dụng thiết thực cho 4 nhóm đối tượng trọng điểm:

Nhóm thứ nhất là các kỹ sư vận hành hệ thống điện tại các trạm biến áp 110kV đến 220kV và các trung tâm điều độ. Công trình cung cấp phương pháp luận chuẩn xác để phân tích dạng sóng sự cố, xác định mức độ ảnh hưởng lan truyền của ngắn mạch và tối ưu hóa biểu đồ chỉnh định thiết bị bảo vệ.

Nhóm thứ hai là các giám đốc kỹ thuật và chuyên gia quản lý năng lượng tại các nhà máy công nghệ cao, sản xuất bán dẫn hoặc luyện kim. Tài liệu cung cấp cơ sở kỹ thuật vững chắc để đánh giá hiệu quả kinh tế và lựa chọn cấu hình thiết bị FACTS phù hợp, bảo vệ an toàn cho dây chuyền sản xuất trị giá hàng trăm triệu USD.

Nhóm thứ ba là các nhà hoạch định chính sách và kỹ sư quy hoạch lưới điện tại các công ty điện lực. Mô hình tính toán phân bố công suất 9 nút thanh cái trong luận văn là công cụ tham chiếu giá trị để phân bổ nguồn bù công suất phản kháng hợp lý tại các khu công nghiệp trọng điểm.

Nhóm thứ tư là giảng viên, học viên cao học và sinh viên chuyên ngành Kỹ thuật Điện và Năng lượng. Luận văn là tài liệu tham khảo mẫu mực về kỹ năng mô hình hóa hệ thống điện trên MATLAB/Simulink và ứng dụng giải tích thành phần đối xứng trong xử lý bài toán thực tiễn.

Câu hỏi thường gặp

Nguyên nhân nào khiến trạm biến áp 110kV Intel đòi hỏi tiêu chuẩn ổn định điện áp khắt khe hơn các trạm thông thường? Các dây chuyền quang khắc và phòng sạch sản xuất chip bán dẫn tại nhà máy Intel cực kỳ nhạy cảm với chất lượng điện năng. Trong thực tế, chỉ cần điện áp sụt giảm quá 10% trong khoảng thời gian trên 0.05 giây, các hệ thống điều khiển tự động sẽ kích hoạt chế độ tự ngắt để bảo vệ thiết bị, làm hỏng toàn bộ mẻ bán dẫn và gây tổn thất kinh tế nghiêm trọng.

Giữa hai thiết bị FACTS là SVC và STATCOM, giải pháp nào mang lại hiệu quả vượt trội hơn cho trạm Intel? STATCOM là giải pháp vượt trội hơn hẳn. Nhờ ứng dụng bộ biến đổi nguồn áp VSC 48 xung sử dụng van bán dẫn GTO, STATCOM có thể bơm tối đa dòng phản kháng định mức ngay cả khi điện áp nút sụt sâu dưới 0.5 pu. Thời gian đáp ứng của STATCOM nhanh hơn 35% so với SVC, giúp dập tắt dao động quá độ gần như tức thì.

Dạng sự cố lưới điện nào gây ra mức độ võng điện áp nguy hiểm nhất tại thanh cái 110kV Intel? Kết quả phân tích mô phỏng chỉ ra rằng sự cố ngắn mạch trên tuyến truyền tải 220kV giữa trạm Cát Lái và trạm Thủ Đức là nguy hiểm nhất. Dạng sự cố này làm điện áp tại trạm Intel tụt dốc tới 55%, biên độ chỉ còn khoảng 0.45 pu, đòi hỏi phải có hệ thống bù phản kháng động can thiệp tức thời.

Hiện tượng võng điện áp được định nghĩa và nhận diện theo tiêu chuẩn kỹ thuật nào trong luận văn? Theo tiêu chuẩn quốc tế IEEE và các tính toán trong luận văn, võng điện áp là hiện tượng điện áp hiệu dụng suy giảm trong dải từ 0.1 đến 0.9 pu và duy trì trong khoảng thời gian từ 0.5 chu kỳ đến 60 giây. Hiện tượng này thường phát sinh do sự cố ngắn mạch lưới điện hoặc do quá trình khởi động các phụ tải công suất cực lớn.

Phần mềm MATLAB/Simulink đóng vai trò then chốt như thế nào trong công trình nghiên cứu này? Phần mềm MATLAB/Simulink được sử dụng để lập trình và mô phỏng mạng lưới 9 nút thanh cái với tốc độ lấy mẫu 256 điểm/chu kỳ. Công cụ cho phép tái hiện chi tiết chế độ tăng tải 20% và 4 dạng sự cố ngắn mạch phức tạp, từ đó kiểm chứng chính xác tính khả thi kỹ thuật của giải pháp bù FACTS.

Kết luận

Nghiên cứu về ổn định điện áp tại trạm biến áp 110kV Intel đã mang lại 5 đóng góp học thuật và thực tiễn cốt lõi:

• Hệ thống hóa toàn diện cơ sở lý thuyết về các hiện tượng quá độ, phân loại võng áp, quá áp và méo sóng hài trong hệ thống điện công nghiệp.
• Thiết lập thành công mô hình mô phỏng lưới điện liên kết 9 nút thanh cái khu vực phía Đông Thành phố Hồ Chí Minh trên nền tảng MATLAB/Simulink.
• Nhận diện chính xác nguy cơ ngắn mạch trên tuyến 220kV Cát Lái - Thủ Đức làm điện áp trạm Intel sụt giảm tới 55%.
• Chứng minh tính ưu việt vượt trội của thiết bị STATCOM trong việc khôi phục điện áp về dải an toàn 0.98 đến 1.02 pu chỉ sau 0.08 giây.
• Xây dựng hệ thống giải pháp đồng bộ từ lắp đặt thiết bị bù, chỉnh định rơ le đến quy hoạch lưới dự phòng mạch kép.

Đóng góp lớn nhất của luận văn là đã cung cấp một giải pháp công nghệ FACTS khả thi và phương pháp luận khoa học vững chắc giúp nâng cao độ tin cậy cung cấp điện cho ngành công nghiệp phụ trợ công nghệ cao tại Việt Nam. Về lộ trình tiếp theo, nhóm nghiên cứu khuyến nghị hoàn thiện báo cáo khả thi đầu tư thiết bị bù trong 6 tháng và triển khai lắp đặt thực nghiệm tại hiện trường trong vòng 18 tháng tới. Quý độc giả, kỹ sư và nhà nghiên cứu quan tâm có thể liên hệ tham khảo toàn văn luận văn thạc sĩ để khai thác chi tiết các sơ đồ nguyên lý mạch lực, ma trận thông số kỹ thuật và tập lệnh mô phỏng chuyên sâu.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN 1.1 Tồng quan về hướng nghiên cứu Các nghiên cứu phương pháp ổn định điện áp được quan tâm nhiều những năm gần đây do sự đòi hỏi ngày càng cao về chất lượng điện năng của những phụ tải có yêu cầu cao như: các dây chuyền sản xuất vi xử lý, chip điện tử, và các thiết bị cần chất lượng để điều khiển chính xác khác. Đây là vấn đề cấp thiết cần nghiên cứu khi có sự tham gia ngày càng nhiều của các thiết bị điện tử công suất bên trong các thiết bị dùng điện vốn rất nhạy cảm với các dao động trong các hiện tượng quá độ. Dưới đây là một số nghiên cứu gần đây về ổn định điện áp trên hệ thống điện. Bài báo Trần Duy Trinh (2014) "Nghiên cứu điều khiển bộ khôi phục điện áp động (DVR) để bù lõm điện áp cho phụ tải quan trọng trong xí nghiệp công nghiệp".

Nghiên cứu và giải quyết các vấn đề về cấu trúc phần lực và điều khiển DVR nhằm đảm bảo cho các phụ tải nhạy cảm hoàn toàn không bị chịu tác động của các loại sự cố kiểu lõm-dâng điện áp ngắn hạn từ nguồn. Nghiên cứu chỉ ra các điều kiện để có thể đưa vào ứng dụng thiết bị DVR một cách hiệu quả nhất đối với các xí nghiệp công nghiệp thông qua áp dụng cho một trường hợp thực tế điển hình [1]. Lê Hữu Hùng, Ngô Văn Dưỡng, Đinh Thành Việt, Nguyễn Tùng Lâm (2010)" Kết hợp sử đường cong PV và PQ để phân tích ổn định điện áp hệ thống điện 500KV Việt Nam" [2]. Nghiên cứu của F.

Mustafa trong " Power System Voltage Stability: Indications, Allocations and Voltage Collapse Predictions" năm 2013 sự sụp đổ điện áp đã được công nhận là một mối de dọa hàng loạt của sự ổn định và vận hành hệ thống điện. Nhanh và xác định chính xác và phân bổ ổn định điện áp trong hệ thống điện là nhiệm vụ đầy thách thức để hoàn thành. Quá điện áp và sự cố đường dây không mong muốn có thể không tránh khỏi khi hệ thống truyền tải vận hành gần với giá trị 1 HVTH: PHẠM HỒNG THÁI GVHD: TS. NGUYỄN NHÂN BỔN định mức công suất của nó.

Tải không mong muốn tăng lên hoặc thiếu nguồn phản kháng cung cấp có thể góp một phần hoặc toàn bộ điện áp sụp đổ. Khả năng về một bức tranh rõ ràng và đầy đủ về ổn định điện áp hệ thống với chỉ thị chính xác và phân bố sụt áp chính xác cho phép người vận hành các thao tác cần thiết để ngăn ngừa sự cố như vậy. Một sự thành công để tránh sự sụp đổ hệ thống như vậy là dựa trên độ chính xác của phương pháp, tốc độ chỉ thị và thời gian tính toán thấp [3]. Trong bài báo này giới thiệu một phương pháp tiếp cận mới về nghiên cứu ổn định điện áp trong hệ thống điện ở đó ổn định điện áp trong đường dây truyền tải và các bus hệ thống được phân tích cẩn thận dựa trên mối quan hệ cơ bản của chúng V-Q và P-Q.

Bốn chỉ số được đề xuất là; hai cho phân tích ổn định điện áp hệ thống bus được chỉ định VPIbus và VQIbus nghiên cứu ổn định động của tải và máy phát trong khi VPILine và VQILine cho phân tích ổn định điện áp đường dây truyền tải cao và mất điện. Sụp đổ điện áp được dự đoán chính xác bởi chỉ số dự kiến cho toàn bộ hệ thống và cho mỗi bus và đường dây. Các chỉ số này rất đơn giản, nhanh chóng và chính xác để chứng minh một bức tranh đầy đủ và rõ ràng của dao động dòng công suất tác dụng và phản kháng qua hệ thống điện truyền tải. Đề xuất được trình bày trên hệ thống IEEE 14-bus và 118-bus và so sánh với phương pháp hiện có nó thực sự ấn tượng và hiệu quả.

Trong nghiên cứu của Rajalakshmy S, Jasmy Paul, “Voltage stability by reactive power rescheduling using PSO Algorithm” năm 2014 đã đề xuất giải pháp là thay đổi công suất phản kháng của máy phát được sử dụng để ổn định điện áp mà không làm tăng chi phí lắp đặt thiết bị, bởi vì hệ thống mất cân bằng công suất tác dụng củng như thay đổi dòng công suất phản kháng. Máy phát luôn được kết nối với hệ thống công suất phản kháng có thể thay đổi của máy phát để hiệu quả trong hoạt động. Tối ưu hóa của giá trị thay đổi được dựa trên thuật toán PSO (Particle Swarm Optimization). Quá trình được mô phỏng với mục tiêu tổng tổn thất công suất phản kháng bé nhất trong hệ thống với điều kiện ràng buộc của tải cân bằng, điện áp bus phù hợp với giới hạn, công 2 HVTH: PHẠM HỒNG THÁI GVHD: TS.

NGUYỄN NHÂN BỔN suất thực và công suất phản kháng ngõ ra của máy phát nằm trong khoảng cực đại và cực tiểu tải. Mô phỏng được thực hiện với phần mềm MATLAB [4]. Nghiên cứu về "Assessing Short-Term Voltage Stability of Electric Power Systems by a Hierarchical Intelligent System" của Yan Xu,Member, IEEE, Rui Zhang, Junhua Zhao, Member, IEEE, Zhao Yang Dong, Senior Member, IEEE, Dianhui Wang, Senior Member, IEEE, Hongming Yang, Member, IEEE, and Kit Po Wong, Fellow, IEEE. Đã đánh giá mô hình lưới điện thông minh, sự phát triển ngày càng tăng năng lượng tái tạo không liên tục đã đặt ra sự không đảm bảo cho việc vận hành hệ thống điện.

điều này làm cho đánh giá ổn định động trong thời gian thực (DSA) là một điều cần thiết để giúp nâng cao nhận thức tình huống để chống lại sự cố mất điện. phương pháp DSA thông thường chủ yếu dựa trên mô phỏng miền thời gian, cái mà không đủ nhanh và thiếu thông tin. Trong những năm gần đây, chiến lược lưới điện thông minh (IS) đã được xác định là một phương pháp đầy hứa hẹn đạt được để tạo điều kiện cho DSA trong thời gian thực. trong các nghiên cứu trước đây chủ yếu vào sự ổn định góc rô to.

Bài báo này tập trung vào khía cạnh khác sự gia tăng mất ổn định động ảnh hưởng đến ổn định điện áp ngắn hạn, điều này liên quan đến sự thay đổi nhanh và phức tạp của tải. Vấn đề được mô phỏng như là một bài toán phân loại cho sự sụp đổ điện áp tạm thời và một bài toán con dự báo cho sai lệch điện áp dao động không thể chấp nhận. Một IS phân bậc được phát triển để giải quyết hai bài toán con tuần tự. IS được dựa trên việc học tập toàn bộ của mẫu tốt ngẫu nhiên mạng nơ-ron và được thực hiện trong một cuộc huấn luyện ngoại tuyến, một ứng dụng thời gian thực, và một mô hình cập nhật trực tuyến.

Các kết quả mô phỏng trên hệ thống 39 bus ở New England kiểm tra tính ưu việt của nó [5]. Bài báo nghiên cứu của K. Jayalaxmi "Voltage Stability Enhancement Based on Particle Swarm Optimization and LP Technique". Nhiều trí tuệ truyền thống và trí tuệ nhân tạo Kỹ thuật đã được dự báo cho công suất phản kháng để gửi đến Điện áp ổn định trước của hệ thống.

Bài báo này trình 3 HVTH: PHẠM HỒNG THÁI GVHD: TS. NGUYỄN NHÂN BỔN bày Phương pháp tối ưu hoá hạt nhân (PSO) cho hệ thống Các thông số phát triển và công suất phản kháng tối ưu. Nấc phân áp máy biến áp, kích từ máy phát, bộ chuyển đổi nguồn VAR / bộ bù tĩnh VAR (SVC) được sử dụng như các biến kiểm soát cho sự cải thiện của các tham số hệ thống và Ổn định điện áp. Phương pháp được đề xuất dựa trên giảm thiểu tổng các bình phương của giá trị chỉ mục L ở tất cả các bus tải.

Thuật toán PSO tiên tiến được kiểm tra trên một IEEE Hệ thống tương đương 39 bus New England. Hiệu suất của PSO được so sánh với chương trình tuyến tính thông thường (LP) Phương pháp và kết quả được trình bày cho mục đích minh hoạ. Các tính chính xác của sự ổn định điện áp được đo bằng hệ thống các thông số [6]. Bài báo nghiên cứu Isaiah G.

Subramani "Static Voltage Stability Enhancement Using FACTS Controller" bài bào này đề xuất một kỹ thuật của các đặc tính cấu trúc mạng sự tham gia nhân tố (NSCPF) để xác định nút quan trọng nguy cấp nhất nơi mà công suất bù phản kháng có thể làm cho ổn định điện áp được nâng cao. Cách tiếp cận này dựa trên việc sử dụng giá trị đặc trưng kỹ thuật phân tích trên ma trận con của sự phân chia bus đưa vào ma trận. Phương pháp dòng công suất truyền thống chỉ số ổn định điện áp (L-Index) và phương pháp phân tích phương thức được sử dụng làm điểm chuẩn cho cách tiếp cận đề xuất để xác định hiệu quả của nó. Bộ điều khiển STATCOM FACTS được lắp đặt tại bus nguy cấp được xác định bởi cả hai kỹ thuật.

Kết quả mô phỏng cho thấy rằng, giải pháp đề xuất tiết kiệm thời gian và thuận lợi hơn trong việc xác định được bus phù hợp vị trí lắp đặt STATCOM [7]. Nghiên cứu "Novel Quasi-Decentralized SMC-Based Frequency and Voltage Stability Enhancement Strategies using Valve Position Control and FACTS Device" Shenglong Yu, Student Member, IEEE, Tat Kei Chau, Student Member, IEEE, Tyrone Fernando, Senior Member, IEEE, Andrey V. Savkin, and Herbert H. Iu, Senior Member, IEEE.

Bài báo này đề xuất một chế độ điều khiển trượt mới (SMC) chiến lược cho điều khiển tần số và điện áp tải trong một hệ thống điện phức tạp dưới điều 4 HVTH: PHẠM HỒNG THÁI GVHD: TS. NGUYỄN NHÂN BỔN kiện lưới điện bị sự cố. Điều chỉnh tần số tải để đạt được bằng cách thay đổi vị trí van của máy phát trong khi điều chỉnh điện áp bus được thực hiện với sử dụng thiết bị FACTS phổ biến, bộ điều khiển công suất phản kháng tĩnh (SVC). Liên kết các khu vực thông qua các đường dây điện được đưa vào xem xét điều khiển tần số tải để duy trì các giao ước của Nhận vào / phát ra công suất tác dụng từ / đến giữa các khu vực.

Phương pháp điều khiển đề xuất do đó vận hành theo kiểu phân chia theo vùng, dùng tín hiệu điện thế và tần số khu vực cũng như thông tin công suất giữa các đường dây liên vùng. Một cải tiến sau đó thực hiện để đề xuất ban đầu SMC nhằm ngăn cản sự dao động vốn có của nó. Đề xuất nâng cao bằng SMC là dễ dàng để thực hiện và so sánh với các bộ điều khiển PI thông thường, nó mang lại hiệu quả cao trong điều chỉnh tần số và độ lớn điện áp thanh cái [8].
