Tổng quan luận án

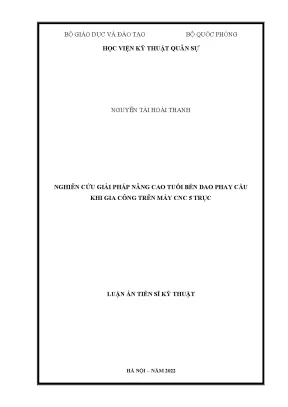

Luận án tiến sĩ kỹ thuật chuyên ngành Kỹ thuật cơ khí (mã số: 9 52 01 03) của tác giả Nguyễn Tài Hoài Thanh, thực hiện tại Học viện Kỹ thuật Quân sự dưới sự hướng dẫn khoa học của TS. Hồ Việt Hải (năm 2022), nghiên cứu giải pháp nâng cao tuổi bền dao phay cầu khi gia công trên trung tâm phay điều khiển số máy tính (CNC) 5 trục.

Tính cấp thiết của đề tài xuất phát từ thực tiễn gia công tinh các chi tiết có bề mặt không gian phức tạp (như khuôn mẫu, cánh tuabin) làm bằng thép hợp kim nhiệt luyện trên các máy CNC nhiều trục. Trong quá trình gia công tinh bằng dao phay cầu liền khối, do lưỡi cắt có dạng cung tròn, vùng tiếp xúc trực tiếp giữa lưỡi cắt và bề mặt chi tiết (Cutter-Workpiece Engagement - CWE) chỉ diễn ra trên một đoạn cung cắt hữu dụng xác định. Hiện tượng này dẫn đến việc mòn dao chỉ tập trung cục bộ tại một vùng nhỏ của lưỡi cắt, trong khi phần còn lại của lưỡi cắt chưa bị mài mòn. Đặc biệt, khi đỉnh dao tham gia cắt, vận tốc cắt tiến dần về 0, gây ra hiện tượng trượt, miết vật liệu, làm gia tăng mòn mặt sau và suy giảm chất lượng bề mặt.

Khoảng trống nghiên cứu được luận án chỉ ra là: giải pháp dịch chuyển đoạn lưỡi cắt làm việc đã từng được đề cập về mặt nguyên lý trong một số nghiên cứu trước đó, nhưng việc triển khai vào thực tế sản xuất gặp nhiều trở ngại lớn. Cụ thể, người lập trình gia công chưa có công cụ để phân tích chương trình gia công số (NC) nhằm tính toán chiều dài cắt của từng đoạn lưỡi dao, chưa có mô hình dự đoán chính xác chiều dài cắt cho phép lớn nhất (MACL) của từng đoạn lưỡi cắt theo các chế độ cắt khác nhau, và thiếu giải pháp phần mềm tự động hóa việc tái cấu trúc chương trình NC nhằm dịch chuyển vị trí tiếp xúc của lưỡi cắt.

Mục tiêu nghiên cứu của luận án được văn bản xác định gồm 2 nội dung chính:

  1. Chứng minh tính khả thi của phương pháp dịch đoạn lưỡi cắt làm việc đối với dao phay cầu bằng lý thuyết và thực nghiệm.
  2. Nghiên cứu các công cụ để thực hiện giải pháp nâng cao tuổi bền trong thực tế gia công bằng phương pháp dịch đoạn lưỡi cắt làm việc.

Đối tượng nghiên cứu của luận án:

  • Quá trình gia công bằng dao phay cầu trên máy CNC 5 trục;
  • Các công cụ dùng để quy hoạch thực nghiệm, dự đoán và phân tích chương trình gia công NC.

Phạm vi nghiên cứu:

  • Phạm vi công nghệ: Gia công phay bề mặt bằng dao phay cầu liền khối hợp kim cứng phủ TiAlN trên máy phay CNC 5 trục;
  • Phạm vi vật liệu: Thép hợp kim sau nhiệt luyện (vật liệu mẫu thử nghiệm là thép 40Cr theo tiêu chuẩn GOST 4543-71).

Tổng quan tài liệu và vị trí của luận án

Luận án điểm lại hệ thống các công trình nghiên cứu trong và ngoài nước liên quan đến tuổi bền dụng cụ và gia công phay bằng dao phay cầu theo các nhóm hướng nghiên cứu chính:

  • Hướng nghiên cứu về tuổi bền dụng cụ và chế độ cắt truyền thống: Khởi đầu từ công thức hàm mũ kinh điển của Taylor và công thức Taylor mở rộng xác định mối liên hệ giữa vận tốc cắt $V_c$, lượng tiến dao $f$, chiều sâu cắt $a_p$ với tuổi bền dao $T$. Trong nước, nghiên cứu của tác giả Nguyễn Quốc Tuấn đã xem xét quan hệ giữa chế độ cắt và tuổi bền dao phay cầu phủ TiAlN khi gia công thép hợp kim sau tôi, chỉ ra điều kiện hình học để tránh cắt tại đỉnh dao nhưng chưa đưa ra giải pháp kéo dài tuổi thọ dụng cụ. Trên thế giới, Ishan B. Shah áp dụng quy hoạch thực nghiệm chứng minh vận tốc cắt và chiều sâu cắt là hai thông số ảnh hưởng lớn nhất đến tuổi bền; S. V. Kadam tổng kết các giải pháp nâng cao tuổi bền liên quan đến vật liệu nền, dạng hình học, thông số cắt và vật liệu phủ (như TiN, TiAlN, CBN).

  • Hướng nghiên cứu về động học cắt và định hướng trục dao phay cầu: Chen khảo sát vận tốc cắt tại vùng tiếp xúc dao-phôi dưới các góc nghiêng trục dao khác nhau, chỉ ra tác động rõ rệt đến độ nhám và mòn dao; Kang nghiên cứu dịch chuyển điểm tiếp xúc dao-phôi (Cutter Contact - CC) khi gia công bề mặt tự do; Schulz khảo sát phay cao tốc khuôn mẫu bằng dao phay cầu nghiêng theo góc pháp dẫn $\theta_n$, phát hiện khi $\theta_n > 15^\circ$ tải tập trung trên lưỡi cắt tăng nhanh, còn $\theta_n < 15^\circ$ lưỡi cắt dễ vỡ tại vùng gần đỉnh do vận tốc cắt nhỏ gây nghiền và ma sát, từ đó kết luận tuổi bền dao tốt nhất nằm trong khoảng góc nghiêng từ $10^\circ$ đến $20^\circ$ (giá trị tối ưu $15^\circ$); Tan khảo sát 4 tư thế định hướng chuyển động chạy dao (nghiêng đứng - đi lên, nghiêng đứng - đi xuống, nghiêng ngang - đi lên, nghiêng ngang - đi xuống), xác định tư thế nghiêng đứng - đi xuống cho tuổi bền cao nhất do bán kính cắt hiệu dụng nhỏ, trong khi nghiêng ngang - đi lên cho tuổi bền thấp nhất; E-G Ng thí nghiệm trên hợp kim Inconel 718 chỉ ra hướng nghiêng ngang - đi xuống ($-\theta_n$) giảm thiểu rung động và đạt chiều dài cắt cho phép lớn nhất; Layegh chứng minh phay theo mô hình dao đi xuống đạt tuổi bền lớn hơn mô hình dao đi lên ít nhất 33%; Adilson José phân tích ảnh hưởng của góc nghiêng trục dao ở các mức $45^\circ$ và $75^\circ$ đến dạng mòn sứt mẻ và bám dính.

  • Hướng nghiên cứu về giám sát tình trạng dụng cụ (TCM) và đo mòn: Các nghiên cứu đo mòn quang học trực tiếp in-process (dừng máy, đưa dao về vị trí chụp ảnh) của Zhang, Pfeifer; đo mòn thời gian thực (real-time) khi trục chính đang quay bằng xung laser và camera tốc độ cao của Wang; các phương pháp gián tiếp gồm phân tích phát xạ âm thanh (Acoustic Emission - AE) kết hợp mạng nơ-ron để nhận diện biến đổi phi tuyến của lượng mòn, đo lực cắt theo thời gian của Bhuiyan nhằm giám sát mòn mặt sau qua sự biến thiên lực tiếp xúc.

  • Hướng nghiên cứu ứng dụng trí tuệ nhân tạo và tối ưu hóa trong gia công: Palanisamy so sánh mô hình hồi quy và mạng nơ-ron nhân tạo (ANN), chứng minh ANN dự đoán lượng mòn dao chính xác hơn; Chao áp dụng mạng nơ-ron lan truyền ngược (BNNM) trong dự đoán tuổi bền; Zhang kết hợp BNNM với giải thuật di truyền giúp nâng cao 5% độ chính xác dự đoán. Tại Việt Nam, các công trình của các tác giả trong nước đã ứng dụng giải thuật tối ưu bầy đàn (PSO) để tối ưu hóa góc nghiêng và chế độ cắt khi phay bằng dao phay cầu.

Khoảng trống luận án lựa chọn giải quyết: Luận án tập trung vào hướng nghiên cứu chưa từng được công bố trong nước và còn thiếu giải pháp kỹ thuật cụ thể ở nước ngoài: hoàn thiện cơ sở lý thuyết về vùng tiếp xúc dao-phôi, xây dựng mô hình mạng nơ-ron nhân tạo dự đoán chiều dài cắt cho phép lớn nhất (MACL) của từng đoạn lưỡi cắt, và phát triển một phần mềm hoàn chỉnh có khả năng can thiệp trực tiếp vào dữ liệu vị trí dao (CL-Data) từ phần mềm CAM thương mại (NX CAM) nhằm thực thi chiến lược dịch đoạn lưỡi cắt làm việc (ACES) trên máy phay CNC 5 trục.

Cơ sở lý thuyết và phương pháp nghiên cứu

Luận án kết hợp chặt chẽ giữa nghiên cứu lý thuyết hình học - động học cắt gọt và phương pháp thực nghiệm công nghệ:

Cơ sở lý thuyết và các mô hình tính toán:

  • Đặc điểm hình học dao phay cầu: Xét dao phay cầu liền khối có bán kính $R_0$, số lưỡi cắt $N_t$, góc xoắn không đổi $i_0$. Bán kính cắt hiệu dụng $R(z)$ tại một điểm cắt $P$ có cao độ $z$ tính từ đỉnh cầu được xác định theo phương trình: $R(z) = \sqrt{R_0^2 - (R_0 - z)^2}$ khi $z \le R_0$, và $R(z) = R_0$ khi $z > R_0$. Tại đỉnh dao ($z = 0$), $R(z) = 0$, nghĩa là không có vận tốc cắt tại đỉnh.
  • Mô hình định hướng trục dao và vận tốc cắt hiệu dụng: Góc nghiêng trục dao $\theta$ so với pháp tuyến mặt chi tiết được phân tích thành hai thành phần trực giao: góc tiếp dẫn $\theta_f$ (Lead angle, dọc theo hướng tiến dao) và góc pháp dẫn $\theta_n$ (Tilt angle, vuông góc với hướng tiến dao). Vận tốc cắt hiệu dụng $V_{cef}$ được tính toán dựa trên bán kính cắt hiệu dụng tại các bề mặt đang gia công và đã gia công ($R_{ef1}, R_{ef2}$) kết hợp với tốc độ quay trục chính $n$.
  • Mô hình chất lượng bề mặt và năng suất: Độ nhám bề mặt được đánh giá theo sai lệch profin trung bình $R_a$, xác định dựa trên chiều cao gờ nổi hình vỏ sò (scallop) loại II tạo bởi khoảng dịch dao ngang $a_e$ và bán kính dao $R$ theo hệ tọa độ Descartes. Năng suất bóc tách kim loại được mô hình hóa qua hàm tốc độ bóc tách vật liệu $MRR(a_e, a_p, f, R)$.
  • Tiêu chuẩn đánh giá mòn và tuổi bền: Áp dụng tiêu chuẩn quốc tế ISO 8688-2/1989 đối với dao phay và TCVN 11258:2015 (tương đương ISO 3685:1993). Chỉ tiêu tuổi bền được xác định khi lượng mòn mặt sau đạt ngưỡng $VB_{max} = 0.3$ mm (đối với mòn đồng dạng) hoặc $VB_{max} = 0.5$ mm (đối với mòn bất thường). Cơ chế mòn được phân tích gồm mài mòn (chiếm khoảng 50%), mòn bám dính (khoảng 20%), phản ứng hóa học (khoảng 10%), mòn khuếch tán và các cơ chế khác (khoảng 20%).

Phương pháp nghiên cứu thực nghiệm và công cụ phân tích:

  • Phương pháp quy hoạch thực nghiệm Taguchi: Sử dụng bảng trực giao Taguchi $L_{16}(4^4)$ gồm 4 yếu tố đầu vào ở 4 mức biến thiên, kết hợp với các thí nghiệm bổ sung để thu thập tập dữ liệu nghiên cứu và huấn luyện mạng nơ-ron.
  • Phân tích phương sai ANOVA: Sử dụng tỷ số tín hiệu trên nhiễu ($S/N$) theo tiêu chuẩn "càng lớn càng tốt" (Larger-is-Better) cho tuổi bền và $MRR$, tiêu chuẩn "càng nhỏ càng tốt" (Smaller-is-Better) cho độ nhám $R_a$; tính toán các giá trị bậc tự do, tổng bình phương sai lệch, phương sai và kiểm định Fisher ($F$) để định lượng phần trăm mức độ ảnh hưởng của từng thông số chế độ cắt.
  • Ứng dụng mạng nơ-ron nhân tạo (ANN): Xây dựng mạng truyền thẳng nhiều lớp huấn luyện bằng thuật toán lan truyền ngược (Feed Forward Backpropagation - FFBP) để dự đoán tuổi bền và chiều dài cắt lớn nhất (MACL). Đánh giá sai số dự đoán qua sai số phần trăm tuyệt đối trung bình (MAPE) và hệ số hồi quy $R^2$. So sánh kết quả giữa phần mềm Visual Gene Developer và phần mềm CTMSoft do tác giả tự xây dựng.
  • Phương pháp phân tích và xử lý chương trình gia công NC: Trích xuất và giải mã nguồn dữ liệu vị trí dao (CL-Data / CLS) từ phần mềm CAD/CAM Siemens NX CAM, tính toán tọa độ điểm tiếp xúc CC, chiều dài đường chạy dao tích lũy của từng đoạn lưỡi cắt, từ đó tái cấu trúc chương trình G-code cho máy phay 5 trục.

Nguồn tư liệu và trang thiết bị thực nghiệm:

  • Máy công cụ: Trung tâm gia công phay CNC 5 trục SPINNER U5-620.
  • Vật liệu gia công: Mẫu thép 40Cr (tiêu chuẩn GOST 4543-71) đã qua nhiệt luyện đạt độ cứng yêu cầu.
  • Dụng cụ cắt: Dao phay cầu liền khối hợp kim carbide phủ TiAlN (dao phay bán tinh và dao phay tinh có đường kính $\le 10$ mm).
  • Thiết bị đo lường: Kính hiển vi quang học đo mòn in-process trực tiếp trên máy và kính hiển vi điện tử đo xác nhận lượng mòn mặt sau $VB$; máy đo độ nhám bề mặt Mitutoyo Surftest SJ-301.
Hạng mục Quy cách / Tên gọi Nguồn gốc / Tiêu chuẩn áp dụng
Máy phay CNC SPINNER U5-620 (5 trục) SPINNER (Đức)
Vật liệu phôi Thép hợp kim 40Cr GOST 4543-71 (sau nhiệt luyện)
Dụng cụ cắt Dao phay cầu liền khối phủ TiAlN Hợp kim cứng carbide, $D \le 10$ mm
Thiết bị đo độ nhám Surftest SJ-301 Mitutoyo (Nhật Bản)
Đo mòn lưỡi cắt Kính hiển vi in-process và đo kiểm Tiêu chuẩn mòn ISO 8688-2/1989
Phần mềm CAD/CAM Siemens NX (NX CAM) Trích xuất dữ liệu CL-Data / CLS
Phần mềm tính toán Minitab, Visual Gene, CTMSoft Quy hoạch Taguchi, ANOVA, ANN

Nội dung chính theo từng chương

Chương 1: Tổng quan về các yếu tố ảnh hưởng đến tuổi bền dao phay cầu khi gia công trên máy CNC

Chương 1 đi sâu phân tích đặc điểm hình học, động học cắt và các cơ chế mài mòn của dao phay cầu. Luận án làm rõ sự khác biệt căn bản giữa dao phay cầu và dao phay trụ: bán kính cắt hữu dụng thay đổi liên tục dọc theo biên dạng chỏm cầu, dẫn đến vận tốc cắt biến thiên từ giá trị cực đại tại đường kính danh nghĩa về giá trị 0 tại đỉnh tâm dao. Bằng các mô hình toán học giải tích, tác giả thiết lập công thức tính vận tốc cắt hiệu dụng $V_{cef}$ theo 4 trường hợp định hướng trục dao: trục dao vuông góc bề mặt chi tiết ($\theta_f = 0, \theta_n = 0$); trục dao nghiêng theo hướng tiến dao ($\theta_f \ne 0, \theta_n = 0$); trục dao nghiêng vuông góc hướng tiến dao ($\theta_f = 0, \theta_n \ne 0$); và trục dao nghiêng hỗn hợp ($\theta_f \ne 0, \theta_n \ne 0$).

Về chất lượng bề mặt và năng suất, tác giả phân tích cơ chế hình thành gờ nổi loại I (vân nhấp nhô dọc theo đường tiến dao) và gờ nổi loại II (hình vỏ sò - scallop tạo ra giữa hai đường dịch dao ngang liên tiếp). Kết quả phân tích lý thuyết chỉ ra độ nhám $R_a$ phụ thuộc trực tiếp vào bán kính dao $R$ và lượng dịch dao ngang $a_e$, hầu như không chịu ảnh hưởng bởi chiều sâu cắt $a_p$. Năng suất bóc tách kim loại $MRR$ được xác định giới hạn trong khoảng từ $MRR_{min}$ (khi $a_p$ bằng chiều cao gờ nổi $h$) đến $MRR_{max}$ (khi $a_p = R$).

Phân tích quá trình phát triển mòn theo tiêu chuẩn ISO 8688-2/1989 và DIN 50320 chia đường cong mòn mặt sau thành 3 vùng đặc trưng: vùng I (mòn sơ cấp/ban đầu), vùng II (mòn ổn định), và vùng III (mòn mãnh liệt/khốc liệt). Luận án khảo sát 4 hướng chuyển động chạy dao: nghiêng đứng - đi lên ($+\theta_f$), nghiêng đứng - đi xuống ($-\theta_f$), nghiêng ngang - đi lên ($+\theta_n$), và nghiêng ngang - đi xuống ($-\theta_n$). Kết quả so sánh chứng minh định hướng nghiêng ngang - đi xuống ($-\theta_n$) giúp giảm thiểu rung động, triệt tiêu hiện tượng cắt tại đỉnh dao và đem lại tuổi bền tối ưu nhất trong điều kiện sản xuất thực tế.

Chương 2: Quy hoạch thực nghiệm Taguchi và phương pháp dự đoán bằng mạng nơ-ron nhân tạo

Nội dung Chương 2 xây dựng khung phương pháp luận phục vụ thiết kế thực nghiệm và mô hình hóa dự đoán cho bài toán tuổi bền dụng cụ. Phần đầu trình bày cơ sở toán học của quy hoạch thực nghiệm Taguchi với kỹ thuật sử dụng bảng trực giao nhằm giảm thiểu số lượng thí nghiệm cần thực hiện trong khi vẫn bao quát được không gian thông số. Đi kèm với phương pháp Taguchi là kỹ thuật phân tích phương sai ANOVA đa biến để bóc tách sai số ngẫu nhiên, xác định mức độ tin cậy và tỷ lệ đóng góp của từng thông số công nghệ (vận tốc cắt, lượng tiến dao răng, chiều sâu cắt, góc nghiêng dao) đối với hàm mục tiêu tuổi bền dụng cụ và chất lượng bề mặt.

Phần thứ hai khảo sát các phương pháp dự đoán trong lĩnh vực gia công cơ khí (hồi quy đa thức, giải thuật di truyền, mạng nơ-ron) và lựa chọn cấu trúc mạng nơ-ron nhân tạo truyền thẳng nhiều lớp (FFBP). Tác giả trình bày chi tiết cấu trúc toán học của nơ-ron, các hàm kích hoạt (activation functions), giải thuật huấn luyện lan truyền ngược sai số Backpropagation, kỹ thuật chuẩn hóa dữ liệu đầu vào và phân chia tập dữ liệu thành các tập huấn luyện (training set) và kiểm thử (testing set) để ngăn chặn hiện tượng quá khớp (overfitting). Cấu trúc mạng này được thiết lập làm hạt nhân thuật toán cho việc dự đoán tuổi bền và tính toán chiều dài cắt cho phép lớn nhất (MACL) ở các chương tiếp theo.

Chương 3: Giải pháp dịch đoạn lưỡi cắt làm việc nhằm nâng cao tuổi bền dao phay cầu gia công trên máy phay CNC nhiều trục

Chương 3 là phần đóng góp cốt lõi về mặt giải pháp công nghệ của luận án. Trên cơ sở phân tích vùng tiếp xúc dao-phôi (CWE) khi gia công trên máy phay CNC 5 trục, tác giả chỉ ra rằng tại mỗi góc nghiêng trục dao xác định, chỉ có một đoạn lưỡi cắt làm việc (Active Cutting Segment - ACS) nằm trong đai cắt làm việc (Active Cutting Belt - ACB) tham gia bóc tách vật liệu.

Từ phát hiện trên, tác giả đề xuất giải pháp dịch đoạn lưỡi cắt làm việc (Active Cutting-Edge Shift - ACES). Nguyên lý hoạt động của giải pháp gồm các bước:

  • Phân chia biên dạng cung cắt của dao phay cầu thành các đoạn lưỡi cắt độc lập tương ứng với các đai cắt ACB;
  • Giám sát chiều dài cắt tích lũy của đoạn lưỡi cắt đang làm việc;
  • Khi chiều dài cắt thực tế tiệm cận chiều dài cắt cho phép lớn nhất (MACL) được dự đoán bởi mạng nơ-ron, hệ thống sẽ thực hiện dịch chuyển đoạn lưỡi cắt làm việc bằng cách thay đổi góc nghiêng trục dao sang một góc mới, chuyển vùng tiếp xúc sang một đoạn lưỡi cắt còn sắc, tiếp tục chu trình gia công mà không làm gián đoạn quỹ đạo tạo hình chi tiết.

Để hiện thực hóa giải pháp, tác giả phân tích cấu trúc dữ liệu vị trí dao (CL-Data) từ phần mềm NX CAM, thiết lập mối quan hệ hình học giữa điểm tiếp xúc chi tiết (CC) và điểm điều khiển tâm dao (CL). Đồng thời, tác giả trực tiếp lập trình xây dựng phần mềm chuyên dụng CTMSoft. Phần mềm này tích hợp 4 mô-đun chức năng chính: mô-đun quản lý dữ liệu thí nghiệm, mô-đun quy hoạch thực nghiệm Taguchi, mô-đun huấn luyện và dự đoán mạng nơ-ron nhân tạo, và mô-đun phân tích/hiệu chỉnh chương trình gia công NC để tự động chèn các lệnh dịch góc nghiêng trục dao.

Chương 4: Thực nghiệm khảo sát ảnh hưởng của chế độ cắt với các thông số công nghệ và kiểm chứng giải pháp nâng cao tuổi bền dụng cụ

Chương 4 triển khai hệ thống thực nghiệm trên máy phay 5 trục SPINNER U5-620 gia công mẫu thép 40Cr tôi cứng bằng dao phay cầu liền khối phủ TiAlN. Mô hình thí nghiệm gồm 4 yếu tố đầu vào: vận tốc cắt $V_c$, lượng tiến dao răng $f_z$, chiều sâu cắt $a_p$, góc nghiêng trục dao $\theta$; các thông số đầu ra gồm: tuổi bền dụng cụ (xác định qua thời gian cắt đến khi $VB \le 0.3$ mm), độ nhám bề mặt $R_a$, và tốc độ bóc tách vật liệu $MRR$.

Ma trận thực nghiệm được thiết kế theo bảng trực giao Taguchi $L_{16}(4^4)$ cùng các thí nghiệm bổ sung nhằm mở rộng bộ dữ liệu huấn luyện:

Thông số đầu vào (Yếu tố) Mức 1 Mức 2 Mức 3 Mức 4
Vận tốc cắt $V_c$ (m/phút) 120 150 180 210
Lượng tiến dao răng $f_z$ (mm/răng) 0.06 0.08 0.10 0.12
Chiều sâu cắt $a_p$ (mm) 0.2 0.3 0.4 0.5
Góc nghiêng trục dao $\theta$ (độ) 10 15 20 25

Kết quả phân tích Taguchi và ANOVA trên phần mềm Minitab và kiểm chứng lại bằng phần mềm CTMSoft cho thấy:

  • Vận tốc cắt $V_c$ và góc nghiêng trục dao $\theta$ là hai yếu tố có mức độ ảnh hưởng lớn nhất và mang tính chi phối đối với tuổi bền dao phay cầu, tiếp theo là lượng tiến dao $f_z$, trong khi chiều sâu cắt $a_p$ có mức độ ảnh hưởng thấp nhất.
  • Đối với độ nhám bề mặt $R_a$, lượng tiến dao $f_z$ và góc nghiêng trục dao $\theta$ tác động rõ rệt nhất;
  • Mô hình mạng nơ-ron nhân tạo huấn luyện trên phần mềm CTMSoft đạt độ chính xác dự đoán cao, với sai số phần trăm tuyệt đối trung bình (MAPE) tương đương và kiểm chứng chéo khớp với phần mềm quốc tế Visual Gene Developer, chứng minh khả năng dự đoán chính xác giá trị MACL.

Thực nghiệm kiểm chứng giải pháp ACES được tiến hành trên hai mô hình gia công:

  1. Mô hình gia công các mặt phẳng nghiêng khác nhau: So sánh đường chạy dao giữ nguyên góc nghiêng cố định với phương pháp dịch đoạn lưỡi cắt làm việc. Kết quả chụp ảnh vết mòn trên kính hiển vi chứng minh giải pháp ACES đã phân bố đều lượng mòn trên nhiều đai cắt ACB, triệt tiêu hiện tượng mòn cục bộ quá mức tại một vị trí, nâng cao đáng kể chiều dài cắt tổng thể của dao.
  2. Mô hình gia công bề mặt tự do phức tạp: Tác giả tạo bề mặt tự do trên phần mềm NX, trích xuất dữ liệu CL-Data và chạy chương trình NC thử nghiệm với hai kịch bản: góc nghiêng cố định và góc nghiêng thay đổi linh hoạt theo thuật toán của CTMSoft. Dữ liệu thực nghiệm xác nhận giải pháp dịch đoạn lưỡi cắt làm việc kéo dài tuổi bền dao trong khi chất lượng độ nhẵn bề mặt và năng suất bóc tách kim loại $MRR$ vẫn được bảo toàn.

Kết quả và những đóng góp mới

Luận án đã đạt được các kết quả khoa học và đóng góp mới cụ thể như sau:

Đóng góp mới về mặt lý luận:

  • Bổ sung cơ sở lý thuyết hoàn chỉnh về đặc tính tiếp xúc dao-phôi (CWE) và sự phân bố đai cắt làm việc (ACB) trên lưỡi cắt dao phay cầu trong không gian gia công 5 trục;
  • Thiết lập hệ thống công thức giải tích xác định bán kính cắt hiệu dụng, vận tốc cắt hiệu dụng tương ứng với các góc nghiêng trục dao phối hợp (góc dẫn $\theta_f$ và góc lật $\theta_n$);
  • Xây dựng mô hình quan hệ thực nghiệm định lượng mức độ ảnh hưởng của các thông số chế độ cắt ($V_c, f_z, a_p, \theta$) đến tuổi bền dao, độ nhám $R_a$ và tốc độ bóc tách vật liệu $MRR$ khi phay thép hợp kim 40Cr sau nhiệt luyện;
  • Ứng dụng thành công cấu trúc mạng nơ-ron nhân tạo nhiều lớp (ANN-FFBP) trong bài toán dự đoán tuổi bền và chiều dài cắt cho phép lớn nhất (MACL) của từng đoạn lưỡi cắt độc lập.

Đóng góp mới về mặt thực tiễn và giải pháp công nghệ:

  • Đề xuất và chứng minh thành công tính khả thi của giải pháp "dịch đoạn lưỡi cắt làm việc" (ACES) trên máy phay CNC 5 trục, giúp phân bố đều lượng mòn, tránh mòn cục bộ và kéo dài tuổi thọ dao phay cầu;
  • Xây dựng thành công phần mềm CTMSoft tích hợp 4 khối chức năng: quản lý cơ sở dữ liệu thực nghiệm, quy hoạch thực nghiệm Taguchi, phân tích phương sai ANOVA, dự đoán bằng mạng nơ-ron nhân tạo và tự động phân tích/xử lý tệp vị trí dao CL-Data trích xuất từ phần mềm NX CAM;
  • Giải pháp công nghệ có khả năng áp dụng trực tiếp vào sản xuất cơ khí chính xác tại các nhà máy mà không cần đầu tư thay đổi trang bị phần cứng của máy công cụ CNC nhiều trục hiện hành.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của nghiên cứu:

  • Thực nghiệm kiểm chứng của luận án mới chỉ tập trung trên một mác vật liệu cụ thể là thép hợp kim 40Cr sau nhiệt luyện và một chủng loại dụng cụ cắt là dao phay cầu hợp kim liền khối phủ TiAlN đường kính $\le 10$ mm;
  • Chế độ gia công thực nghiệm chủ yếu giới hạn trong điều kiện phay bán tinh và phay tinh;
  • Khối phân tích chương trình NC của phần mềm CTMSoft hiện tại được xây dựng và tối ưu hóa tương thích trực tiếp với định dạng nguồn dữ liệu vị trí dao CL-Data xuất từ phần mềm Siemens NX CAM, chưa trực tiếp tương thích đa nền tảng với toàn bộ các phần mềm CAM thương mại khác.

Hướng phát triển tiếp theo của đề tài:

  • Mở rộng phạm vi nghiên cứu thực nghiệm trên các nhóm vật liệu khó gia công khác, như hợp kim titan, hợp kim chịu nhiệt Inconel, thép không gỉ;
  • Nghiên cứu mở rộng nguyên lý dịch đoạn lưỡi cắt làm việc cho các loại dao phay có biên dạng hình học phức tạp khác (dao phay đĩa, dao phay côn đầu cầu);
  • Hoàn thiện phần mềm CTMSoft phát triển thành mô-đun tích hợp nhúng (plug-in) trực tiếp vào các phần mềm CAD/CAM phổ biến;
  • Tích hợp thêm các tín hiệu giám sát gián tiếp trong thời gian thực (phát xạ âm thanh AE hoặc lực cắt động học) để tự động hóa hoàn toàn quá trình nhận diện mòn và kích hoạt lệnh dịch chuyển lưỡi cắt trên máy CNC.

Giá trị tham khảo

Nội dung và kết quả nghiên cứu của luận án có giá trị tham khảo rõ ràng cho các nhóm đối tượng:

  • Nghiên cứu sinh, học viên cao học và giảng viên ngành Kỹ thuật cơ khí, Cơ kỹ thuật, Chế tạo máy: Luận án là tài liệu tham khảo giá trị về phương pháp luận kết hợp giữa mô hình hóa giải tích hình học cắt gọt, quy hoạch thực nghiệm Taguchi, phân tích phương sai ANOVA và kỹ thuật mạng nơ-ron nhân tạo để giải quyết bài toán công nghệ cơ khí phức tạp.
  • Kỹ sư công nghệ chế tạo máy, kỹ sư lập trình gia công CAM: Tham khảo phương pháp tính toán vận tốc cắt hiệu dụng, quy luật lựa chọn góc nghiêng dao hợp lý (tránh cắt tại tâm chỏm cầu) và đặc biệt là giải pháp can thiệp vào mã CL-Data để tái phân bố lượng mòn trên lưỡi cắt dao phay cầu.
  • Các nhà quản lý sản xuất tại các doanh nghiệp gia công khuôn mẫu và chi tiết phức tạp: Cung cấp giải pháp kỹ thuật nâng cao tuổi bền dụng cụ cắt hợp kim phủ đắt tiền, giảm tần suất thay dao, qua đó hạ giá thành sản phẩm và nâng cao năng suất gia công trên các trung tâm phay CNC 5 trục.

Câu hỏi thường gặp

1. Bản chất của giải pháp "dịch đoạn lưỡi cắt làm việc" (ACES) trong luận án là gì?

Bản chất của giải pháp ACES là chủ động thay đổi góc nghiêng trục dao phay cầu trong quá trình gia công để dịch chuyển vùng tiếp xúc dao-phôi (CWE) từ một đoạn lưỡi cắt đã đạt giới hạn mòn cho phép (MACL) sang một đoạn lưỡi cắt mới còn sắc trên cùng một thân dao. Giải pháp này giúp phân bố đều lượng mòn trên toàn bộ chiều dài biên dạng cung tròn của lưỡi cắt, ngăn ngừa hiện tượng mòn cục bộ sớm phá hủy dao, từ đó kéo dài thời gian làm việc hữu ích của dụng cụ mà không cần thay đổi hình học chi tiết gia công.

2. Tiêu chuẩn và tiêu chí dừng nào được áp dụng để xác định tuổi bền của dao phay cầu?

Luận án áp dụng tiêu chuẩn quốc tế ISO 8688-2/1989 (về kiểm tra tuổi bền khi phay bằng dao phay trụ) và TCVN 11258:2015. Tiêu chí xác định dao hết tuổi bền là lượng mòn mặt sau đạt ngưỡng $VB_{max} = 0.3$ mm đối với trường hợp mòn đồng dạng (VB1), hoặc $VB_{max} = 0.5$ mm đối với trường hợp xuất hiện mòn bất thường (VB2). Giá trị mòn được theo dõi trực tiếp trong quá trình gia công bằng hệ thống kính hiển vi quang học in-process định vị ngay trong vùng làm việc của máy.

3. Những thông số chế độ cắt nào ảnh hưởng mạnh nhất đến tuổi bền dao phay cầu trong kết quả thực nghiệm?

Kết quả phân tích phương sai ANOVA từ ma trận thực nghiệm Taguchi $L_{16}(4^4)$ trên thép 40Cr chỉ ra rằng: vận tốc cắt $V_c$ và góc nghiêng trục dao $\theta$ là hai thông số có mức độ ảnh hưởng lớn nhất và mang tính chi phối đến tuổi bền dụng cụ. Lượng tiến dao răng $f_z$ có mức độ ảnh hưởng trung bình, trong khi chiều sâu cắt $a_p$ có mức độ ảnh hưởng thấp nhất đến tuổi bền dao.

4. Phần mềm CTMSoft do tác giả tự xây dựng đảm nhiệm những chức năng nào?

Phần mềm CTMSoft được tác giả xây dựng gồm 4 khối chức năng chính:

  • Nhập và quản lý dữ liệu thực nghiệm gia công;
  • Thiết lập quy hoạch thực nghiệm theo phương pháp Taguchi và phân tích phương sai ANOVA;
  • Huấn luyện mô hình mạng nơ-ron nhân tạo truyền thẳng lan truyền ngược (FFBP) để dự đoán tuổi bền và chiều dài cắt cho phép lớn nhất (MACL);
  • Phân tích nguồn dữ liệu vị trí dao (CL-Data) từ phần mềm NX CAM và tự động biên tập, chèn các lệnh dịch chuyển góc nghiêng trục dao nhằm tạo ra chương trình NC mới có khả năng dịch đoạn lưỡi cắt làm việc.

5. Tại sao cần tránh gia công tại vị trí đỉnh dao phay cầu và góc nghiêng trục dao được lựa chọn ra sao?

Tại đỉnh dao phay cầu ($z = 0$), bán kính cắt hiệu dụng $R(z) = 0$, dẫn đến vận tốc cắt $V_c = 0$. Khi đỉnh dao tham gia cắt, vật liệu không được bóc tách theo cơ chế cắt gọt thông thường mà bị cày trượt, miết dẻo và nghiền nát, gây ma sát lớn, rung động mạnh và làm sứt mẻ lưỡi cắt nhanh chóng. Để khắc phục, trục dao phải được nghiêng đi một góc nhất định so với pháp tuyến bề mặt; theo các nghiên cứu được luận án tổng quan và khảo sát thực nghiệm, góc nghiêng trong khoảng từ $10^\circ$ đến $20^\circ$ (tối ưu ở $15^\circ$) theo hướng nghiêng ngang - đi xuống ($-\theta_n$) giúp đưa vùng cắt ra xa đỉnh dao, đảm bảo vận tốc cắt hiệu dụng ổn định và hạn chế tối đa rung động.

Kết luận

Luận án tiến sĩ của tác giả Nguyễn Tài Hoài Thanh đã giải quyết thành công bài toán nâng cao tuổi bền dao phay cầu khi gia công tinh thép hợp kim 40Cr nhiệt luyện trên máy phay CNC 5 trục thông qua giải pháp dịch đoạn lưỡi cắt làm việc (ACES). Bằng việc kết hợp chặt chẽ giữa lý thuyết động học cắt, quy hoạch thực nghiệm Taguchi, phân tích phương sai ANOVA và mô hình dự đoán mạng nơ-ron nhân tạo (ANN), tác giả đã làm rõ bản chất mòn cục bộ và quy luật ảnh hưởng của chế độ cắt đến tuổi thọ dụng cụ. Việc phát triển thành công phần mềm CTMSoft để tự động xử lý dữ liệu CL-Data từ phần mềm NX CAM đã khẳng định tính khả thi và giá trị ứng dụng thực tiễn của giải pháp trong sản xuất cơ khí chính xác tại Việt Nam.
