I. Tổng Quan Giải Pháp Điều Khiển Ngăn Lộ Trạm 110kV với SEL 451

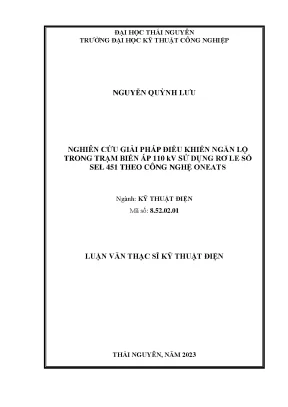

Bài viết này giới thiệu tổng quan về điều khiển ngăn lộ trong trạm biến áp 110kV sử dụng rơ le SEL 451, một giải pháp hiện đại cho tự động hóa và bảo vệ hệ thống điện. Việc ứng dụng rơ le số SEL 451 mang lại nhiều ưu điểm so với các phương pháp truyền thống, bao gồm khả năng giám sát và điều khiển từ xa, tích hợp các chức năng bảo vệ phức tạp và khả năng tương thích với các hệ thống SCADA hiện đại. Giải pháp này góp phần nâng cao độ tin cậy, an toàn và hiệu quả vận hành của trạm biến áp. Theo luận văn thạc sĩ của Nguyễn Quỳnh Lưu, đề tài này mang tính thực tế và ứng dụng cao, giúp nắm bắt cốt lõi công nghệ và nâng cao kiến thức về SCADA. Mục tiêu là ứng dụng công nghệ OneATS kết hợp với SEL 451 trong bài toán điều khiển điển hình, sát với quy trình vận hành thực tế tại trạm biến áp 110 kV Tiên Du - Bắc Ninh.
1.1. Tầm Quan Trọng của Điều Khiển Ngăn Lộ Hiệu Quả
Việc điều khiển ngăn lộ hiệu quả đóng vai trò then chốt trong việc đảm bảo vận hành an toàn và ổn định của trạm biến áp 110kV. Ngăn lộ có chức năng bảo vệ các thiết bị điện quan trọng như máy biến áp, đường dây và thanh cái khỏi các sự cố ngắn mạch, quá tải và các bất thường khác. Hệ thống điều khiển ngăn lộ cần đảm bảo khả năng phát hiện và cô lập nhanh chóng các sự cố, giảm thiểu thời gian gián đoạn cung cấp điện và thiệt hại cho thiết bị. Tự động hóa trạm biến áp bằng rơ le số như SEL 451 cho phép thực hiện các thao tác điều khiển từ xa, giám sát trạng thái thiết bị và phân tích dữ liệu vận hành một cách hiệu quả.
1.2. Ưu Điểm Nổi Bật của Rơ Le SEL 451 trong Bảo Vệ
Rơ le SEL 451 là một thiết bị bảo vệ số đa chức năng, được tích hợp nhiều thuật toán bảo vệ tiên tiến như bảo vệ quá dòng, bảo vệ khoảng cách, bảo vệ điện áp, bảo vệ tần số và bảo vệ so lệch. Ưu điểm của SEL 451 bao gồm khả năng tùy biến cao, cho phép người dùng cấu hình các chức năng bảo vệ phù hợp với yêu cầu cụ thể của từng ngăn lộ. Cấu hình rơ le SEL 451 còn hỗ trợ giao thức truyền thông IEC 61850, cho phép tích hợp dễ dàng vào các hệ thống SCADA hiện đại. Theo tài liệu, hãng SEL và công ty ATS đã tài trợ rơ le SEL 451 và phần mềm OneATS cho trường Đại học Kỹ thuật Công nghiệp, Đại học Thái Nguyên.
II. Thách Thức và Giải Pháp Điều Khiển Ngăn Lộ Tối Ưu với SEL 451
Mặc dù mang lại nhiều lợi ích, việc triển khai điều khiển ngăn lộ bằng rơ le SEL 451 cũng đặt ra một số thách thức. Các thách thức này bao gồm việc lựa chọn và cài đặt thông số rơ le phù hợp, đảm bảo khả năng tương thích với hệ thống SCADA hiện có và đào tạo đội ngũ kỹ thuật viên có trình độ chuyên môn cao. Để giải quyết các thách thức này, cần có một quy trình triển khai bài bản, bao gồm khảo sát kỹ thuật, thiết kế hệ thống, cài đặt rơ le, kiểm tra và nghiệm thu. Ngoài ra, việc sử dụng các công cụ phần mềm hỗ trợ cấu hình và mô phỏng rơ le SEL 451 cũng giúp đơn giản hóa quá trình triển khai và giảm thiểu rủi ro.
2.1. Các Thách Thức Thường Gặp Khi Triển Khai Rơ Le SEL 451
Việc triển khai rơ le SEL 451 có thể gặp các khó khăn liên quan đến cài đặt thông số rơ le không chính xác, gây ra các tác động không mong muốn như cắt nhầm hoặc không cắt khi có sự cố. Sự phức tạp trong việc tích hợp giao thức IEC 61850 với hệ thống SCADA hiện hữu cũng có thể gây trở ngại. Ngoài ra, yêu cầu về đội ngũ kỹ thuật viên có kiến thức chuyên sâu về rơ le bảo vệ số và hệ thống tự động hóa trạm biến áp cũng là một thách thức đáng kể. Để giảm thiểu rủi ro, cần thực hiện khảo sát kỹ thuật chi tiết và kiểm tra kỹ lưỡng sau khi cài đặt rơ le.
2.2. Giải Pháp Vượt Qua Rào Cản trong Tự Động Hóa Trạm Biến Áp
Để vượt qua các rào cản, cần xây dựng một quy trình triển khai bài bản, bắt đầu từ việc phân tích yêu cầu kỹ thuật, thiết kế hệ thống, lựa chọn thiết bị phù hợp và cài đặt thông số rơ le theo tiêu chuẩn. Việc sử dụng các công cụ phần mềm mô phỏng và kiểm tra giúp đảm bảo rơ le hoạt động chính xác và đáng tin cậy. Đào tạo chuyên sâu cho đội ngũ kỹ thuật viên về cấu hình rơ le SEL 451, giao thức IEC 61850 và hệ thống SCADA là yếu tố then chốt để đảm bảo vận hành hiệu quả và bền vững.
III. Hướng Dẫn Chi Tiết Cài Đặt Rơ Le SEL 451 cho Ngăn Lộ 110kV
Phần này cung cấp hướng dẫn chi tiết về quy trình cài đặt rơ le SEL 451 cho ngăn lộ trong trạm biến áp 110kV. Nội dung bao gồm các bước chuẩn bị, kết nối phần cứng, cấu hình rơ le bằng phần mềm AcSELerator Quickset, kiểm tra và nghiệm thu. Việc cài đặt thông số rơ le cần tuân thủ theo các tiêu chuẩn kỹ thuật và khuyến nghị của nhà sản xuất để đảm bảo rơ le hoạt động đúng chức năng bảo vệ. Ngoài ra, việc kiểm tra và hiệu chỉnh định kỳ cũng rất quan trọng để duy trì độ tin cậy của hệ thống bảo vệ.
3.1. Chuẩn Bị và Kết Nối Phần Cứng Rơ Le Bảo Vệ
Trước khi cài đặt rơ le, cần kiểm tra kỹ lưỡng phần cứng, bao gồm các module đầu vào/ra, nguồn cấp và kết nối truyền thông. Đảm bảo các kết nối được thực hiện chính xác và tuân thủ theo sơ đồ đấu nối của nhà sản xuất. Việc sử dụng các thiết bị đo kiểm chuyên dụng giúp xác định các lỗi kết nối và đảm bảo tín hiệu được truyền tải một cách chính xác. Ngoài ra, cần đảm bảo môi trường làm việc của rơ le đáp ứng các yêu cầu về nhiệt độ, độ ẩm và chống rung.
3.2. Cấu Hình Phần Mềm AcSELerator Quickset cho SEL 451
Phần mềm AcSELerator Quickset là công cụ mạnh mẽ để cấu hình rơ le SEL 451. Các bước cấu hình bao gồm tạo một project mới, chọn loại rơ le, nhập cài đặt thông số rơ le và thiết lập các chức năng bảo vệ. Giao diện phần mềm thân thiện giúp người dùng dễ dàng thao tác và kiểm tra các cài đặt. Việc sử dụng các template cấu hình sẵn có giúp tiết kiệm thời gian và giảm thiểu sai sót. Theo tài liệu, có thể sử dụng phần mềm AcSELogic Quickset để thiết lập cài đặt output.
3.3. Kiểm Tra và Nghiệm Thu Sau Cài Đặt Rơ Le
Sau khi cài đặt rơ le, cần thực hiện các kiểm tra chức năng để đảm bảo rơ le hoạt động đúng theo cài đặt. Các kiểm tra bao gồm mô phỏng các sự cố khác nhau và theo dõi phản ứng của rơ le. Sử dụng thiết bị kiểm tra rơ le chuyên dụng giúp tạo ra các tín hiệu chính xác và đánh giá hiệu suất của rơ le. Khi đạt yêu cầu, tiến hành nghiệm thu hệ thống và lập hồ sơ hoàn công.
IV. Ứng Dụng Thực Tế Rơ Le SEL 451 trong Trạm Biến Áp 110kV Tiên Du
Luận văn này tập trung vào ứng dụng thực tế rơ le SEL 451 trong điều khiển ngăn lộ tại trạm biến áp 110kV Tiên Du - Bắc Ninh. Mục tiêu là xây dựng một hệ thống điều khiển tự động, cho phép giám sát và điều khiển từ xa các thiết bị trong ngăn lộ, đồng thời tích hợp các chức năng bảo vệ tiên tiến. Hệ thống sử dụng công nghệ OneATS để giao tiếp với rơ le SEL 451 và hệ thống SCADA, cho phép vận hành viên có thể theo dõi trạng thái thiết bị, thực hiện các thao tác điều khiển và phân tích dữ liệu vận hành một cách hiệu quả.
4.1. Phân Tích Bài Toán Điều Khiển Ngăn Lộ Tại Trạm Tiên Du
Bài toán điều khiển ngăn lộ tại trạm biến áp 110kV Tiên Du bao gồm các yêu cầu về giám sát trạng thái của các thiết bị như máy cắt, dao cách ly, máy biến dòng và máy biến áp. Hệ thống cần có khả năng thực hiện các thao tác điều khiển từ xa như đóng/cắt máy cắt, dao cách ly và điều chỉnh nấc phân áp của máy biến áp. Ngoài ra, hệ thống cần tích hợp các chức năng bảo vệ để phát hiện và cô lập nhanh chóng các sự cố, đảm bảo an toàn cho thiết bị và con người. Theo tài liệu, tác giả đã chọn đề tài này dựa trên các quy trình vận hành thực tế tại trạm biến áp 110 kV Tiên Du - Bắc Ninh.
4.2. Thiết Kế và Triển Khai Hệ Thống SCADA với OneATS
Hệ thống SCADA được thiết kế dựa trên công nghệ OneATS, cho phép giao tiếp với rơ le SEL 451 thông qua giao thức IEC 61850. Giao diện người dùng được thiết kế trực quan, cung cấp đầy đủ thông tin về trạng thái thiết bị, các cảnh báo và sự kiện. Hệ thống cũng cho phép vận hành viên thực hiện các thao tác điều khiển từ xa một cách an toàn và tin cậy. Dữ liệu vận hành được thu thập và lưu trữ để phân tích và đánh giá hiệu suất của hệ thống. Hình 1.8 trong tài liệu cho thấy cấu trúc SCADA đáp ứng điều khiển xa trạm biến áp.
4.3. Đánh Giá Hiệu Quả và Độ Tin Cậy Hệ Thống Điện
Hiệu quả của hệ thống được đánh giá dựa trên các tiêu chí như thời gian phản ứng, độ chính xác và độ tin cậy. Hệ thống cần đáp ứng các yêu cầu về an toàn và tuân thủ các tiêu chuẩn kỹ thuật. Độ tin cậy của hệ thống được đảm bảo thông qua việc sử dụng các thiết bị chất lượng cao, thiết kế dự phòng và kiểm tra định kỳ. Kết quả ứng dụng thực tế cho thấy hệ thống đã góp phần nâng cao hiệu quả vận hành và giảm thiểu thời gian gián đoạn cung cấp điện. Việc nghiên cứu và áp dụng công nghệ OneATS và RL SEL 451 giúp bản thân tác giả nắm được cối lõi công nghệ.
V. Kết Luận và Tối Ưu Vận Hành Trạm Biến Áp bằng SEL 451
Bài viết này đã trình bày tổng quan về giải pháp điều khiển ngăn lộ trong trạm biến áp 110kV sử dụng rơ le SEL 451. Giải pháp này mang lại nhiều lợi ích về mặt hiệu quả, an toàn và độ tin cậy hệ thống điện. Việc ứng dụng các công nghệ tiên tiến như OneATS và IEC 61850 giúp đơn giản hóa quá trình triển khai và vận hành hệ thống. Tuy nhiên, để đảm bảo thành công, cần có một quy trình triển khai bài bản, đội ngũ kỹ thuật viên có trình độ chuyên môn cao và sự phối hợp chặt chẽ giữa các bên liên quan.
5.1. Tổng Kết Ưu Điểm của Giải Pháp Điều Khiển Ngăn Lộ
Giải pháp điều khiển ngăn lộ sử dụng rơ le SEL 451 mang lại nhiều ưu điểm so với các phương pháp truyền thống, bao gồm khả năng giám sát và điều khiển từ xa, tích hợp các chức năng bảo vệ phức tạp, khả năng tương thích với các hệ thống SCADA hiện đại, nâng cao độ tin cậy hệ thống điện và giảm thiểu thời gian gián đoạn cung cấp điện.
5.2. Hướng Phát Triển và Nghiên Cứu Tự Động Hóa Trạm Biến Áp
Trong tương lai, có thể mở rộng nghiên cứu sang các lĩnh vực như tích hợp trí tuệ nhân tạo (AI) để nâng cao khả năng phát hiện và dự đoán sự cố, sử dụng các hệ thống lưu trữ năng lượng để cải thiện độ ổn định hệ thống điện và phát triển các giao thức truyền thông an toàn để bảo vệ hệ thống khỏi các cuộc tấn công mạng. Các nghiên cứu về tối ưu hóa vận hành trạm biến áp bằng các thuật toán thông minh cũng là một hướng đi tiềm năng.
