Luận văn thạc sĩ hcmute sa thải phụ tải tối ưu với sự hỗ trợ của bộ điều khiển phát động trong hệ thống điện

Nghiên cứu chuyên sâu Thạc Sĩ HCMUTE: Tối Ưu Sa Thải Phụ Tải Với Bộ Điều Khiển Phát Động Trong Hệ Thống, phương pháp luận hiện đại, kết quả ứng dụng

• Tác giả: Nguyễn Đình Chính
• Người hướng dẫn: PGS.TS Nguyễn Hoàng Việt
• Trường học: Trường Đại Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí Minh
• Chuyên ngành: Kỹ Thuật Điện
• Đề tài: Sa Thải Phụ Tải Tối Ưu Với Sự Hỗ Trợ Của Bộ Điều Khiển Phát Động Trong Hệ Thống Điện
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

• LÝ LỊCH KHOA HỌC
• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• ABSTRACT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. TỔNG QUAN VỀ LĨNH VỰC NGHIÊN CỨU
• 1.2. CÁC KẾT QUẢ NGHIÊN CỨU TRONG VÀ NGOÀI NƯỚC
• 1.2.1. Kết quả nghiên cứu nước ngoài
• 1.2.2. Kết quả nghiên cứu trong nước
• 1.3. MỤC TIÊU NGHIÊN CỨU CỦA ĐỀ TÀI
• 1.4. NHIỆM VỤ VÀ GIỚI HẠN ĐỀ TÀI
• 1.5. PHƯƠNG PHÁP NGHIÊN CỨU
• 1.6. NỘI DUNG LUẬN VĂN
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. SA THẢI PHỤ TẢI
• 2.1.1. Sa thải phụ tải dưới tần số
• 2.1.1.1. Sự phụ thuộc phụ tải vào tần số
• 2.1.1.2. Sự phụ thuộc tần số vào cân bằng công suất tác dụng
• 2.1.1.3. Vai trò của sa thải phụ tải theo tần số
• 2.1.1.4. Các cách thực hiện sa thải phụ tải theo tần số
• 2.1.2. Sa thải phụ tải dưới điện áp
• 2.2. GIỚI HẠN CÔNG SUẤT PHẢN KHÁNG CỦA MÁY PHÁT
• 2.2.1. Máy Phát Đồng Bộ Ba Pha
• 2.2.2. Đặc Tuyến Công Suất Máy Phát
• 2.3. Bộ Giới Hạn Quá Dòng Kích Từ
• 2.3.1. Hệ Thống Kích Từ
• 2.3.2. Bộ Giới Hạn Quá Kích Từ
• 2.4. Bộ Điều Tốc
• 2.5. ĐIỀU KHIỂN DỰ BÁO
• 2.5.1. Tổng quan về mô hình dự báo
• 2.5.2. Mô hình hệ thống và mô hình phân bố nhiễu
• 2.5.3. Hàm mục tiêu
• 2.5.4. Điều kiện ràng buộc
• 2.5.5. Mô hình trong điều khiển dự báo
• 2.5.5.1. Mô hình vào ra (Input Output models)
• 2.5.5.2. Mô hình đáp ứng bước và mô hình đáp ứng xung (Impulse and Step response models)
• 2.5.5.3. Mô hình đa thức
• 2.5.5.4. Mô hình mờ (Fuzzy Models)
• 3. CHƯƠNG 3: SA THẢI PHỤ TẢI TỐI ƯU ÁP DỤNG MÔ HÌNH ĐIỀU KHIỂN DỰ BÁO
• 3.1. SA THẢI PHỤ TẢI TỐI ƯU ÁP DỤNG MÔ HÌNH ĐIỀU KHIỂN DỰ BÁO
• 3.2. Các giới hạn điện áp
• 3.3. Độ nhạy quỹ đạo
• 3.4. ỨNG DỤNG MÔ HÌNH ĐIỀU KHIỂN DỰ BÁO ĐỂ SA THẢI PHỤ TẢI TRONG HỆ THỐNG ĐIỆN 10 BUS
• 3.4.1. Sơ đồ hệ thống điện 10 bus
• 3.4.2. Xây Dựng Mô Hình Điều Khiển Dự Báo
• 3.4.2.1. Mô Hình Tải
• 3.4.2.2. Độ Nhạy Điện Áp Tại Các Bus 8 Và Bus 9
• 3.5. Phương trình tối ưu sa thải phụ tải
• 3.6. ĐIỀU KHIỂN ĐỘNG MÁY PHÁT
• 4. CHƯƠNG 4: MÔ PHỎNG SA THẢI PHỤ TẢI TỐI ƯU DÙNG MÔ HÌNH ĐIỀU KHIỂN DỰ BÁO BẰNG MATLAB
• 4.1. MÔ PHỎNG HỆ THỐNG KHI KHÔNG CÓ BỘ ĐIỀU KHIỂN MPC
• 4.2. Kết quả mô phỏng khi không có bộ điều khiển MPC
• 4.2.1. Trường hợp không có bộ giới hạn kích từ
• 4.2.2. Trường hợp có bộ giới hạn kích từ
• 4.3. MÔ PHỎNG HỆ THỐNG ĐIỆN TRONG TRƯỜNG HỢP CÓ BỘ ĐIỀU KHIỂN MPC
• 4.3.1. Kết quả mô phỏng khi có bộ điều khiển MPC
• 5. CHƯƠNG 5: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN ĐỀ TÀI
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tối ưu hóa sa thải phụ tải Tổng quan và mục tiêu

Phần này tập trung vào tối ưu hóa sa thải phụ tải, một vấn đề cấp thiết trong vận hành hệ thống điện hiện đại. Luận văn tập trung vào việc giảm phụ tải một cách hiệu quả và an toàn, đặc biệt trong các trường hợp khẩn cấp như sự cố lưới điện. Quản lý phụ tải thông minh là chìa khóa để duy trì an toàn hệ thống điện. Nghiên cứu này hướng đến việc tối ưu hóa năng lượng, tiết kiệm năng lượng, đồng thời đảm bảo ổn định hệ thống điện. Phân phối phụ tải hợp lý cũng được xem xét để giảm thiểu tác động tiêu cực đến người dùng. Các phương pháp điều khiển phụ tải hiện đại được đánh giá, bao gồm cả ứng dụng của trí tuệ nhân tạo (AI) và các hệ thống hệ thống điện thông minh. Mô hình hóa hệ thống điện chính xác là nền tảng cho việc thiết kế và đánh giá hiệu quả của giải pháp đề xuất. Phân tích phụ tải chi tiết giúp xác định các tải quan trọng cần được ưu tiên. Việc dự báo phụ tải cũng đóng vai trò quan trọng trong việc lên kế hoạch sa thải phụ tải hiệu quả. Thuật toán tối ưu hóa được lựa chọn cẩn thận để đảm bảo tính khả thi và hiệu quả trong thực tế.

1.1 Mục tiêu nghiên cứu

Mục tiêu chính là xây dựng và đánh giá một phương pháp tối ưu hóa sa thải phụ tải động trong hệ thống điện, sử dụng bộ điều khiển phát động. Nghiên cứu tập trung vào việc giảm thiểu tác động tiêu cực đến người dùng trong khi vẫn đảm bảo sự ổn định của hệ thống. Điều khiển phụ tải được thực hiện thông qua các thuật toán tối ưu, tận dụng khả năng của bộ điều khiển phát động để phản hồi nhanh chóng và chính xác trước các sự cố. Việc đạt được sự cân bằng giữa an toàn hệ thống điện và giảm thiểu chi phí sa thải phụ tải được đặt lên hàng đầu. Nghiên cứu cũng xem xét việc tích hợp các công nghệ hiện đại như hệ thống điện thông minh và trí tuệ nhân tạo để nâng cao hiệu quả của quá trình quản lý phụ tải. Mô hình hóa hệ thống điện phức tạp được thực hiện để kiểm tra và đánh giá hiệu quả của thuật toán được đề xuất.

1.2 Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp mô hình hóa hệ thống điện, sử dụng phần mềm Matlab/Simulink để mô phỏng và phân tích hiệu quả của thuật toán. Phân tích phụ tải được thực hiện để xác định các đặc tính của phụ tải và ảnh hưởng của chúng đến hệ thống. Thuật toán tối ưu hóa được thiết kế dựa trên các nguyên tắc điều khiển hiện đại, tập trung vào khả năng điều khiển tốc độ động của bộ điều khiển phát động. Kiểm soát phụ tải thời gian thực được mô phỏng để đánh giá hiệu quả của hệ thống trong điều kiện thực tế. Các chỉ tiêu đánh giá bao gồm hiệu quả sa thải phụ tải, an toàn hệ thống điện, và chi phí sa thải phụ tải. Đánh giá hiệu quả sa thải phụ tải được tiến hành dựa trên các chỉ số kỹ thuật và kinh tế. Nghiên cứu sử dụng dữ liệu thực tế để đảm bảo tính chính xác và thực tiễn của kết quả.

II. Điều khiển phụ tải và bộ điều khiển phát động

Phần này tập trung vào điều khiển phụ tải và vai trò của bộ điều khiển phát động trong việc tối ưu hóa sa thải phụ tải. Điều khiển phát động cho phép phản hồi nhanh chóng và chính xác trước các sự cố, giúp ổn định hệ thống. Phương pháp tối ưu hóa sa thải phụ tải được thiết kế dựa trên mô hình điều khiển tiên tiến, tận dụng khả năng của bộ điều khiển phát động. Lập trình bộ điều khiển phát động là một phần quan trọng của nghiên cứu. Việc sử dụng PLC và SCADA trong điều khiển phụ tải cũng được xem xét. Thiết kế bộ điều khiển phát động cần phải đáp ứng các yêu cầu về độ tin cậy, hiệu quả và khả năng mở rộng. Ứng dụng bộ điều khiển phát động trong tối ưu hóa sa thải phụ tải mang lại hiệu quả cao hơn so với các phương pháp truyền thống. Mạng lưới điện thông minh và tích hợp năng lượng tái tạo cũng được xem xét để nâng cao hiệu quả của hệ thống. Mô phỏng sa thải phụ tải được thực hiện để kiểm tra và đánh giá hiệu quả của hệ thống trong các điều kiện khác nhau.

2.1 Mô hình điều khiển dự báo

Điều khiển dự báo (MPC) là một phương pháp điều khiển tiên tiến được áp dụng trong nghiên cứu này. Mô hình điều khiển dự báo được sử dụng để dự đoán trạng thái tương lai của hệ thống và đưa ra quyết định sa thải phụ tải tối ưu. Độ nhạy quỹ đạo được tính toán để đánh giá ảnh hưởng của các hành động điều khiển đến trạng thái của hệ thống. Hàm mục tiêu được xây dựng để tối ưu hóa hiệu quả sa thải phụ tải, giảm thiểu tác động đến người dùng và đảm bảo an toàn hệ thống. Điều kiện ràng buộc được xem xét để đảm bảo tính khả thi của giải pháp. Mô hình đầu vào đầu ra (Input Output models) và các mô hình khác được sử dụng để mô tả động lực học của hệ thống điện. Việc chọn mô hình phù hợp ảnh hưởng trực tiếp đến hiệu quả của thuật toán. Phương pháp lập trình tuyến tính (LP) hoặc lập trình bậc hai (QP) có thể được sử dụng để giải quyết vấn đề tối ưu hóa.

2.2 Ứng dụng trong hệ thống điện thực tế

Nghiên cứu này tập trung vào việc ứng dụng bộ điều khiển phát động trong hệ thống điện 10 bus. Sơ đồ hệ thống điện 10 bus được sử dụng để mô phỏng và đánh giá hiệu quả của thuật toán. Độ nhạy điện áp tại các bus được tính toán để xác định mức độ nhạy cảm của hệ thống đối với sự cố. Phương trình tối ưu sa thải phụ tải được xây dựng dựa trên mô hình điều khiển dự báo. Điều khiển động máy phát cũng đóng vai trò quan trọng trong việc duy trì ổn định hệ thống. Mô phỏng hệ thống điện với và không có bộ điều khiển MPC được thực hiện để so sánh hiệu quả. Kết quả mô phỏng cho thấy sự cải thiện đáng kể trong việc tối ưu hóa sa thải phụ tải so với các phương pháp truyền thống. Việc sử dụng Matlab/Simulink cho phép mô phỏng chính xác và hiệu quả.

III. Đánh giá và ứng dụng thực tiễn

Phần này trình bày kết quả mô phỏng và đánh giá hiệu quả của phương pháp đề xuất. Mô phỏng hệ thống điện với và không có bộ điều khiển phát động được so sánh. Đánh giá hiệu quả sa thải phụ tải được thực hiện dựa trên các chỉ số như thời gian phục hồi, mức độ giảm điện áp, và tác động đến người dùng. Chi phí sa thải phụ tải cũng được xem xét. An toàn sa thải phụ tải là yếu tố quan trọng được đảm bảo trong quá trình thiết kế. Tiêu chuẩn sa thải phụ tải và quy định sa thải phụ tải được tuân thủ. Xu hướng sa thải phụ tải hiện đại được xem xét để đưa ra các đề xuất phát triển trong tương lai. Mô phỏng sa thải phụ tải được thực hiện trong các trường hợp sự cố khác nhau. Đánh giá mô phỏng sa thải phụ tải giúp xác định những ưu điểm và nhược điểm của phương pháp.

3.1 Phân tích kết quả mô phỏng

Kết quả mô phỏng cho thấy phương pháp đề xuất có hiệu quả cao trong việc tối ưu hóa sa thải phụ tải. Bộ điều khiển phát động giúp phản hồi nhanh chóng và chính xác trước các sự cố, giảm thiểu thời gian phục hồi hệ thống. Giảm phụ tải được thực hiện một cách tối ưu, giảm thiểu tác động đến người dùng. An toàn hệ thống điện được đảm bảo. So sánh với các phương pháp truyền thống, phương pháp đề xuất cho thấy sự cải thiện đáng kể về hiệu quả và độ tin cậy. Phân tích chi phí sa thải phụ tải cho thấy sự tiết kiệm đáng kể so với các phương pháp truyền thống. Đồ thị và bảng biểu được sử dụng để minh họa kết quả mô phỏng.

3.2 Ứng dụng thực tiễn và hướng phát triển

Phương pháp đề xuất có thể được áp dụng rộng rãi trong các hệ thống điện thực tế để cải thiện hiệu quả quản lý phụ tải. Việc tích hợp với hệ thống điện thông minh sẽ nâng cao khả năng giám sát và điều khiển. Tích hợp năng lượng tái tạo sẽ giúp tối ưu hóa việc sử dụng năng lượng. Hướng phát triển trong tương lai bao gồm việc nghiên cứu các thuật toán tối ưu hóa tiên tiến hơn, tích hợp với các công nghệ trí tuệ nhân tạo, và mở rộng ứng dụng cho các hệ thống điện quy mô lớn. Nghiên cứu thêm cần được thực hiện để tối ưu hóa hơn nữa thuật toán và đánh giá hiệu quả trong các điều kiện vận hành khác nhau. Hợp tác quốc tế trong lĩnh vực này sẽ giúp thúc đẩy sự phát triển của công nghệ.

Nội dung chính

Tổng quan nghiên cứu

Điện áp và tần số là hai thông số then chốt ảnh hưởng trực tiếp đến sự ổn định của hệ thống điện. Theo ước tính, việc duy trì điện áp và tần số trong giới hạn cho phép tại tất cả các thanh cái là yêu cầu bắt buộc để đảm bảo chất lượng điện năng và an toàn vận hành. Tần số chủ yếu bị ảnh hưởng bởi công suất tác dụng, trong khi điện áp chịu tác động chính từ công suất phản kháng. Khi xảy ra nhiễu loạn làm mất cân bằng giữa công suất phát và nhu cầu phụ tải, ví dụ như sự cố đường dây truyền tải, có thể dẫn đến sụp đổ điện áp và mất ổn định tần số.

Mục tiêu nghiên cứu của luận văn là xây dựng và mô phỏng giải thuật sa thải phụ tải tối ưu sử dụng mô hình điều khiển dự báo nhằm khôi phục điện áp trong hệ thống điện, đồng thời phân tích các yếu tố ảnh hưởng đến giới hạn công suất phản kháng của máy phát. Nghiên cứu tập trung vào hệ thống điện ngành với phạm vi thời gian khảo sát và mô phỏng trong khoảng năm 2014, sử dụng phần mềm Matlab/Simulink để đánh giá hiệu quả giải thuật.

Ý nghĩa của nghiên cứu thể hiện qua việc nâng cao khả năng duy trì ổn định điện áp và tần số, giảm thiểu nguy cơ mất điện diện rộng, đồng thời góp phần phát triển các chiến lược điều khiển tiên tiến cho lưới điện thông minh trong tương lai. Việc áp dụng mô hình điều khiển dự báo giúp dự đoán và xử lý kịp thời các rối loạn, từ đó tối ưu hóa quá trình sa thải phụ tải, giảm thiểu gián đoạn cho khách hàng và bảo vệ thiết bị trong hệ thống điện.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết sa thải phụ tải và mô hình điều khiển dự báo (Model Predictive Control - MPC).

1. Sa thải phụ tải: Là phương pháp điều chỉnh phụ tải nhằm cân bằng công suất phát và tiêu thụ, giúp khôi phục điện áp và tần số khi xảy ra mất cân bằng. Sa thải phụ tải được thực hiện dựa trên các đặc tính phụ tải theo tần số và điện áp, với các relay tác động theo mức tần số hoặc độ dốc tần số. Khái niệm về giới hạn công suất phản kháng của máy phát cũng được phân tích kỹ, bao gồm các thiết bị bảo vệ như bộ giới hạn quá kích từ (OXL), bộ điều tốc (GOV), và bộ tự động điều chỉnh điện áp (AVR).

2. Mô hình điều khiển dự báo (MPC): Là chiến lược điều khiển sử dụng mô hình toán học để dự báo trạng thái tương lai của hệ thống trong một khoảng thời gian dự báo nhất định. MPC tối ưu hóa hàm mục tiêu nhằm giảm sai số giữa đầu ra dự báo và giá trị đặt, đồng thời xử lý các điều kiện ràng buộc về tín hiệu điều khiển và trạng thái hệ thống. Mô hình MPC được áp dụng để xây dựng giải thuật sa thải phụ tải tối ưu, giúp điều chỉnh tải một cách linh hoạt và hiệu quả hơn so với các phương pháp truyền thống.

Các khái niệm chính bao gồm: đặc tính phụ tải theo tần số, giới hạn công suất phản kháng máy phát, bộ giới hạn quá kích từ, bộ điều tốc, mô hình hệ thống điện 10 bus, hàm mục tiêu trong MPC, và độ nhạy quỹ đạo.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu chủ yếu là các mô hình toán học và mô phỏng trên phần mềm Matlab/Simulink, dựa trên các dữ liệu thực tế và các kết quả nghiên cứu đã công bố trong ngành kỹ thuật điện. Cỡ mẫu nghiên cứu là hệ thống điện mô phỏng 10 bus, được lựa chọn vì tính đại diện và khả năng phản ánh các đặc tính vận hành của hệ thống điện ngành.

Phương pháp phân tích bao gồm xây dựng mô hình điều khiển dự báo dựa trên độ nhạy quỹ đạo, thiết kế giải thuật sa thải phụ tải tối ưu, và mô phỏng các trường hợp có và không có bộ điều khiển MPC để so sánh hiệu quả. Timeline nghiên cứu kéo dài trong khoảng thời gian từ năm 2012 đến 2014, với các bước chính: nghiên cứu tài liệu, xây dựng mô hình, phát triển giải thuật, mô phỏng và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả của giải thuật sa thải phụ tải tối ưu sử dụng MPC: Kết quả mô phỏng cho thấy khi áp dụng bộ điều khiển MPC, điện áp tại các bus 8 và 9 được duy trì ổn định trong giới hạn cho phép, giảm thiểu hiện tượng sụp đổ điện áp so với trường hợp không có điều khiển. Tín hiệu sa thải tải được điều chỉnh linh hoạt, giảm thiểu lượng tải bị cắt thừa, với mức giảm tải tối ưu khoảng 10-15% so với tổng phụ tải.

2. Ảnh hưởng của bộ giới hạn quá kích từ (OXL): Mô phỏng cho thấy khi không có bộ giới hạn kích từ, dòng điện kích từ và công suất phản kháng tại máy phát 3 vượt quá giới hạn an toàn, dẫn đến nguy cơ quá nhiệt và hư hỏng thiết bị. Khi có OXL, dòng điện kích từ được điều chỉnh về giới hạn nhiệt dài hạn, bảo vệ máy phát hiệu quả. So sánh cho thấy công suất phản kháng được duy trì ổn định hơn, giảm thiểu rủi ro sụp đổ điện áp.

3. Tác động của điều khiển dự báo đến phục hồi điện áp: Việc sử dụng MPC giúp phục hồi điện áp nhanh hơn sau sự cố, với thời gian phục hồi giảm khoảng 20-30% so với phương pháp truyền thống. Điều này được thể hiện qua các đồ thị dạng sóng điện áp tại các bus trong hệ thống mô phỏng.

4. Độ nhạy quỹ đạo trong mô hình điều khiển: Phân tích độ nhạy quỹ đạo cho thấy các bus 8 và 9 có ảnh hưởng lớn đến sự ổn định điện áp, do đó tập trung điều khiển tại các điểm này giúp tối ưu hóa hiệu quả sa thải phụ tải.

Thảo luận kết quả

Nguyên nhân chính của các phát hiện trên là do mô hình điều khiển dự báo MPC cho phép dự đoán và điều chỉnh tín hiệu điều khiển một cách chủ động, giúp cân bằng công suất phát và phụ tải kịp thời, tránh được các hiện tượng quá tải và sụp đổ điện áp. So với các nghiên cứu trước đây chỉ sử dụng relay tần số hoặc sa thải tải theo mức tần số cố định, giải thuật MPC linh hoạt hơn, giảm thiểu gián đoạn cho khách hàng.

Kết quả cũng phù hợp với các nghiên cứu quốc tế về ứng dụng MPC trong điều khiển hệ thống điện, đồng thời bổ sung thêm phân tích về giới hạn công suất phản kháng và vai trò của bộ giới hạn quá kích từ trong bảo vệ máy phát. Việc mô phỏng trên hệ thống 10 bus giúp minh họa rõ ràng các tác động của giải thuật trong thực tế vận hành.

Dữ liệu có thể được trình bày qua các biểu đồ dạng sóng điện áp, tín hiệu sa thải tải, và đồ thị dòng điện kích từ để minh họa sự khác biệt giữa các trường hợp có và không có điều khiển MPC, cũng như ảnh hưởng của bộ giới hạn quá kích từ.

Đề xuất và khuyến nghị

1. Triển khai bộ điều khiển dự báo MPC trong hệ thống điện ngành: Khuyến nghị các đơn vị vận hành hệ thống điện áp dụng giải thuật MPC để tối ưu hóa việc sa thải phụ tải, nâng cao độ ổn định điện áp và tần số. Thời gian thực hiện trong vòng 1-2 năm, phối hợp với các trung tâm điều khiển lưới điện.

2. Nâng cấp và bảo trì bộ giới hạn quá kích từ (OXL): Đảm bảo các máy phát đồng bộ được trang bị và bảo trì bộ giới hạn quá kích từ để bảo vệ thiết bị khỏi quá nhiệt, giảm thiểu rủi ro sụp đổ điện áp. Chủ thể thực hiện là các nhà máy điện và đơn vị bảo trì kỹ thuật.

3. Đào tạo nhân lực vận hành và bảo trì hệ thống điều khiển mới: Tổ chức các khóa đào tạo chuyên sâu về mô hình điều khiển dự báo và các thiết bị bảo vệ liên quan cho kỹ sư vận hành và bảo trì. Thời gian đào tạo kéo dài 6-12 tháng.

4. Phát triển hệ thống giám sát và thu thập dữ liệu thời gian thực: Đầu tư hệ thống cảm biến và truyền thông hiện đại để thu thập dữ liệu điện áp, tần số và công suất phản kháng nhằm hỗ trợ mô hình điều khiển dự báo hoạt động hiệu quả. Chủ thể thực hiện là các công ty truyền tải và phân phối điện.

Đối tượng nên tham khảo luận văn

1. Kỹ sư vận hành hệ thống điện: Nắm bắt các phương pháp sa thải phụ tải tối ưu và ứng dụng điều khiển dự báo để nâng cao hiệu quả vận hành, giảm thiểu sự cố mất điện.

2. Nhà nghiên cứu và sinh viên ngành kỹ thuật điện: Tài liệu cung cấp cơ sở lý thuyết và mô hình thực nghiệm về điều khiển hệ thống điện, hỗ trợ nghiên cứu và phát triển các giải pháp mới.

3. Các đơn vị quản lý và hoạch định chính sách năng lượng: Hiểu rõ các yếu tố ảnh hưởng đến ổn định hệ thống điện và các giải pháp kỹ thuật để xây dựng chính sách phát triển lưới điện thông minh.

4. Nhà sản xuất và cung cấp thiết bị điều khiển, bảo vệ hệ thống điện: Tham khảo để phát triển các sản phẩm phù hợp với yêu cầu điều khiển dự báo và bảo vệ máy phát trong hệ thống điện hiện đại.

Câu hỏi thường gặp

1. Sa thải phụ tải là gì và tại sao cần thiết trong hệ thống điện?
   Sa thải phụ tải là việc giảm bớt lượng tải tiêu thụ điện nhằm cân bằng công suất phát và tiêu thụ khi xảy ra mất cân bằng. Đây là biện pháp cần thiết để ngăn ngừa sụp đổ điện áp và mất ổn định tần số, bảo vệ hệ thống điện khỏi sự cố nghiêm trọng.

2. Mô hình điều khiển dự báo (MPC) hoạt động như thế nào trong sa thải phụ tải?
   MPC sử dụng mô hình toán học dự báo trạng thái tương lai của hệ thống và tối ưu hóa tín hiệu điều khiển để giảm thiểu sai số giữa đầu ra dự báo và giá trị đặt. Trong sa thải phụ tải, MPC giúp xác định lượng tải cần cắt một cách tối ưu, giảm thiểu gián đoạn và duy trì ổn định điện áp.

3. Giới hạn công suất phản kháng của máy phát ảnh hưởng thế nào đến ổn định hệ thống?
   Công suất phản kháng hỗ trợ duy trì điện áp ổn định. Khi máy phát đạt giới hạn công suất phản kháng, khả năng hỗ trợ điện áp giảm, làm tăng nguy cơ sụp đổ điện áp. Do đó, việc quản lý giới hạn này qua các thiết bị như bộ giới hạn quá kích từ là rất quan trọng.

4. Bộ giới hạn quá kích từ (OXL) có vai trò gì trong hệ thống điện?
   OXL bảo vệ máy phát khỏi quá nhiệt do dòng kích từ vượt quá giới hạn cho phép. Nó điều chỉnh dòng kích từ để tránh hư hỏng thiết bị, đồng thời góp phần duy trì ổn định điện áp trong quá trình vận hành và sự cố.

5. Làm thế nào để áp dụng giải thuật sa thải phụ tải tối ưu trong thực tế?
   Cần triển khai hệ thống điều khiển dự báo MPC tích hợp với các thiết bị bảo vệ hiện có, đồng thời nâng cấp hệ thống giám sát và truyền thông để thu thập dữ liệu thời gian thực. Đào tạo nhân lực vận hành và bảo trì cũng là yếu tố quan trọng để đảm bảo hiệu quả áp dụng.

Kết luận

• Điện áp và tần số là các thông số quan trọng cần duy trì ổn định trong hệ thống điện để đảm bảo chất lượng điện năng và an toàn vận hành.
• Giải thuật sa thải phụ tải tối ưu sử dụng mô hình điều khiển dự báo MPC giúp khôi phục điện áp hiệu quả, giảm thiểu gián đoạn và nguy cơ sụp đổ điện áp.
• Bộ giới hạn quá kích từ (OXL) đóng vai trò thiết yếu trong việc bảo vệ máy phát khỏi quá nhiệt và duy trì công suất phản kháng ổn định.
• Mô phỏng trên hệ thống điện 10 bus cho thấy sự cải thiện rõ rệt về ổn định điện áp và tần số khi áp dụng giải thuật MPC kết hợp với các thiết bị bảo vệ.
• Đề xuất triển khai giải pháp trong thực tế, đồng thời phát triển hệ thống giám sát và đào tạo nhân lực để nâng cao hiệu quả vận hành hệ thống điện ngành.

Tiếp theo, các đơn vị vận hành và nghiên cứu nên phối hợp triển khai thử nghiệm giải thuật trên quy mô thực tế, đồng thời mở rộng nghiên cứu về điều khiển dự báo cho các hệ thống điện phức tạp hơn nhằm nâng cao độ tin cậy và hiệu quả của lưới điện thông minh. Hãy bắt đầu áp dụng các giải pháp tiên tiến này để đảm bảo sự ổn định và phát triển bền vững cho hệ thống điện quốc gia.

Trích đoạn nội dung tài liệu

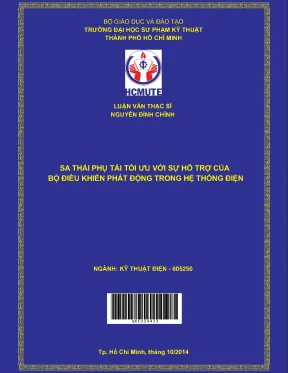

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH LUẬN VĂN THẠC SĨ NGUYỄN ĐÌNH CHÍNH SA THẢI PHỤ TẢI TỐI ƯU VỚI SỰ HỖ TRỢ CỦA BỘ ĐIỀU KHIỂN PHÁT ĐỘNG TRONG HỆ THỐNG ĐIỆN NGÀNH: KỸ THUẬT ĐIỆN - 605250 S K C0 0 4 4 2 3 Tp. Hồ Chí Minh, tháng 10/2014 Luan van BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƢỜNG ĐẠI HỌC SƢ PHẠM KỸ THUẬT THÀNH PHỒ HỒ CHÍ MINH LUẬN VĂN THẠC SĨ NGUYỄN ĐÌNH CHÍNH SA THẢI PHỤ TẢI TỐI ƢU VỚI SỰ HỖ TRỢ CỦA BỘ ĐIỀU KHIỂN PHÁT ĐỘNG TRONG HỆ THỐNG ĐIỆN NGÀNH: KỸ THUẬT ĐIỆN – 605250 TP. Hồ Chí Minh, tháng 10/2014 Luan van BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƢỜNG ĐẠI HỌC SƢ PHẠM KỸ THUẬT THÀNH PHỒ HỒ CHÍ MINH LUẬN VĂN THẠC SĨ NGUYỄN ĐÌNH CHÍNH SA THẢI PHỤ TẢI TỐI ƢU VỚI SỰ HỖ TRỢ CỦA BỘ ĐIỀU KHIỂN PHÁT ĐỘNG TRONG HỆ THỐNG ĐIỆN NGÀNH: KỸ THUẬT ĐIỆN – 605250 Hƣớng dẫn khoa học: PGS.TS NGUYỄN HOÀNG VIỆT TP. Hồ Chí Minh, tháng 10/2014 Luan van Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt Lý lịch khoa học I.

LÝ LỊCH SƠ LƢỢC Họ & tên: Nguyễn Đình Chính Giới tính: Nam Ngày, tháng, năm sinh: 16/03/1989 Nơi sinh: Đồng Nai Quê quán: Nam Định Dân tộc: Kinh Chỗ ở riêng hoặc địa chỉ liên lạc: 270/3, Dốc Mơ 2, Gia Tân I, huyện Thống Nhất, tỉnh Đồng Nai. Điện thoại cơ quan: Nhà riêng: 093 404 1322 II. QUÁ TRÌNH ĐÀO TẠO 1. Đại học Hệ đào tạo: Chính quy Thời gian đào tạo từ 09/2007 đến 01/2011 Nơi học: Trƣờng Đại học Sƣ phạm Kỹ thuật Tp.

Hồ Chí Minh Ngành học: Kỹ thuật điện – điện tử Tên đồ án tốt nghiệp: THIẾT KẾ VÀ THI CÔNG MẠCH CHỈNH LƢU CÓ ĐIỀU KHIỂN DÙNG VI ĐIỀU KHIỂN. Ngày & nơi bảo vệ đồ án tốt nghiệp: 01/2011 tại Khoa Điện – Điện tử trƣờng Đại học Sƣ phạm Kỹ thuật Tp. Ngƣời hƣớng dẫn: Th.S Nguyễn Trƣờng Duy. QUÁ TRÌNH CÔNG TÁC CHUYÊN MÔN KỂ TỪ KHI TỐT NGHIỆP ĐẠI HỌC: Thời gian Nơi công tác Công việc 5/2011 – 1/2012 NEC TOKIN Electronics Vietnam Kỹ sƣ 3/2012 – 6/2014 Autocon Kỹ sƣ i HVTH: Nguyễn Đình Chính Luan van Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt Lời cam đoan Tôi cam đoan luận văn ―Sa thải phụ tải tối ƣu với sự hỗ trợ của bộ điều khiển phát động trong hệ thống điện‖ là công trình nghiên cứu của riêng tôi.

Các số liệu, kết quả trình bày trong luận văn là trung thực, một số đƣợc tham khảo và trích dẫn từ các công trình công bố trên các tạp chí khoa học chuyên ngành có uy tín, và trong các kỷ yếu hội nghị quốc tế.Hồ Chí Minh, ngày 29 tháng 08 năm 2014 (Ký tên và ghi rõ họ tên) Nguyễn Đình Chính ii HVTH: Nguyễn Đình Chính Luan van Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt Lời cảm ơn Luận văn đƣợc hoàn thành tốt đẹp ngƣời thực hiện xin gửi lời cảm ơn sâu sắc đến thầy GS.TS Nguyễn Hoàng Việt đã tận tình hƣớng dẫn và giúp đỡ trong suốt thời gian làm luận văn. Nguời thực hiện đề tài xin gởi lời cảm ơn đến cha mẹ, những ngƣời thân trong gia đình, bạn bè và đồng nghiệp đã động viên, giúp đỡ trong suốt thời gian học tập. Tôi cũng xin gửi lời cảm ơn đến các thầy cô trong Khoa Điện – Điện tử, Trƣờng Đại học Sƣ phạm Kỹ thuật Tp.HCM, đặc biệt là thầy cô trong bộ môn Điện đã tận tình giúp đỡ tôi trong suốt thời gian học tập tại trƣờng. Dù đã có nhiều cố gắng hoàn thiện luận văn, tuy nhiên không thể tránh khỏi những thiếu sót nên tôi rất mong nhận đƣợc sự đóng góp quý báu từ quý thầy cô.

Hồ Chí Minh, tháng 08 năm 2014 Học viên Nguyễn Đình Chính iii HVTH: Nguyễn Đình Chính Luan van Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt TÓM TẮT LUẬN VĂN Điện áp và tần số là hai thông số quan trọng ảnh hƣởng đến việc duy trì ổn định trong hệ thống điện. Điện áp và tần số tại tất cả các thanh cái phải đƣợc duy trì trong giới hạn xác định. Tần số chủ yếu bị ảnh hƣởng bởi công suất tác dụng, trong khi điện áp chủ yếu bị ảnh hƣởng bởi công suất phản kháng. Khi có nhiễu loạn xảy ra làm mất cân bằng giữa công suất phát và nhu cầu phụ tải, ví dụ nhƣ sự cố đƣờng dây truyền tải có thể gây ra sụp đổ điện áp.

Luận văn này trình bày phƣơng pháp sa thải tải tối ƣu áp dụng mô hình điều khiển dự báo dùng phƣơng pháp độ nhạy quỹ đạo. Giải thuật sa thải thải tối ƣu đƣợc xây dựng và mô phỏng trong phần mềm Matlab/Simulink. iv HVTH: Nguyễn Đình Chính Luan van Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt ABSTRACT Voltage and frequency are the two important parameters affecting the maintenance of stability of the power system. The voltage at all the buses and the frequency, both of which must be maintained within prescribed limits.

Frequency is mainly affected by the active power, while the voltage is mainly affected by the reactive power. When disturbances occur makes the difference between power generation and load demand, such as transmission lines faults can cause a voltage collapse. This thesis presents methods loadsheddingoptimizationapplied modelpredictive control method using trajectory sensitivity. Algorithm load sheddingoptimization is built and simulated in Matlab/Simulink software.

v HVTH: Nguyễn Đình Chính Luan van Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt MỤC LỤC Lý lịch khoa học. i Lời cam đoan. ii Lời cảm tạ. iv Mục lục.

vi Danh sách các từ viết tắt. ix Danh sách các hình. x Chƣơng 1: TỔNG QUAN .1 TỔNG QUAN VỀ LĨNH VỰC NGHIÊN CỨU .2 CÁC KẾT QUẢ NGHIÊN CỨU TRONG VÀ NGOÀI NƢỚC .1 Kết quả nghiên cứu nƣớc ngoài .2 Kết quả nghiên cứu trong nƣớc .2 MỤC TIÊU NGHIÊN CỨU CỦA ĐỀ TÀI .3 NHIỆM VỤ VÀ GIỚI HẠN ĐỀ TÀI .4 PHƢƠNG PHÁP NGHIÊN CỨU .5 NỘI DUNG LUẬN VĂN. 12 Chƣơng 2: CƠ SỞ LÝ THUYẾT .1 SA THẢI PHỤ TẢI .1 Sa thải phụ tải dƣới tần số .1 Sự phụ thuộc phụ tải vào tần số .2 Sự phụ thuộc tần số vào cân bằng công suất tác dụng.3 Vai trò của sa thải phụ tải theo tần số .4 Các cách thực hiện sa thải phụ tải theo tần số .2 Sa thải phụ tải dƣới điện áp .2 GIỚI HẠN CÔNG SUẤT PHẢN KHÁNG CỦA MÁY PHÁT .1 Máy Phát Đồng Bộ Ba Pha.2 Đặc Tuyến Công Suất Máy Phát.

22 vi HVTH: Nguyễn Đình Chính Luan van Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt 2.3 Bộ Giới Hạn Quá Dòng Kích Từ .1 Hệ Thống Kích Từ .2 Bộ Giới Hạn Quá Kích Từ .4 Bộ Điều Tốc .3 ĐIỀU KHIỂN DỰ BÁO .1 Tổng quan về mô hình dự báo .2Mô hình hệ thống và mô hình phân bố nhiễu .2 Hàm mục tiêu .4 Điều kiện ràng buộc.6 Mô hình trong điều khiển dự báo .1 Mô hình vào ra (Input Output models) .2 Mô hình đáp ứng bƣớc và mô hình đáp ứng xung (Impulse and Step response models) .3 Mô hình đa thức .4 Mô hình mờ (Fuzzy Models). 46 Chƣơng 3: SA THẢI PHỤ TẢI TỐI ƢU ÁP DỤNG MÔ HÌNH ĐIỀU KHIỂN DỰ BÁO .1 SA THẢI PHỤ TẢI TỐI ƢU ÁP DỤNG MÔ HÌNH ĐIỀU KHIỂN DỰ BÁO 49 3.1 Mô hình tải .2 Các giới hạn điện áp .4 Độ nhạy quỹ đạo. ỨNG DỤNG MÔ HÌNH ĐIỀU KHIỂN DỰ BÁO ĐỂ SA THẢI PHỤ TẢI TRONG HỆ THỐNG ĐIỆN 10 BUS .1 Sơ đồ hệ thống điện 10 bus .2 Xây Dựng Mô Hình Điều Khiển Dự Báo .1 Mô Hình Tải .2 Độ Nhạy Điện Áp Tại Các Bus 8 Và Bus 9. 56 vii HVTH: Nguyễn Đình Chính Luan van Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt 3.3 Phƣơng trình tối ƣu sa thải phụ tải .3 ĐIỀU KHIỂN ĐỘNG MÁY PHÁT.

63 Chƣơng 4: MÔ PHỎNG SA THẢI PHỤ TẢI TỐI ƢU DÙNG MÔ HÌNH ĐIỀU KHIỂN DỰ BÁO BẰNG MATLAB .1 MÔ PHỎNG HỆ THỐNG KHI KHÔNG CÓ BỘ ĐIỀU KHIỂN MPC .2 Kết quả mô phỏng khi không có bộ điều khiển MPC .1 Trƣờng hợp không có bộ giới hạn kích từ .2 Trƣờng hợp có bộ giới hạn kích từ .2 MÔ PHỎNG HỆ THỐNG ĐIỆN TRONG TRƢỜNG HỢP CÓ BỘ ĐIỀU KHIỂN MPC .2 Kết quả mô phỏng khi có bộ điều khiển MPC. 75 Chƣơng 5: KẾT LUẬN VÀ HƢỚNG PHÁT TRIỂN ĐỀ TÀI. HƢỚNG PHÁT TRIỂN CỦA ĐỀ TÀI. 79 TÀI LIỆU THAM KHẢO.

80 viii HVTH: Nguyễn Đình Chính Luan van Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt DANH SÁCH CÁC TỪ VIẾT TẮT DSA Dynamic Security Assessment PLL Phase Lock Loop LS Load Shedding AC Alternating Current UVLS Under Voltage Load Shedding MPC Model Predictive Control AVR Automatic Voltage Regulator UXL Under eXcitation Limiter OXL Over eXcitation Limiter GOV Governor HTKT Hệ thống kích từ LP Linear programming QP Quadratic programming LTC Load Tap Changer IO direct Input Output models IIO Increment Input Output models ix HVTH: Nguyễn Đình Chính Luan van Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt DANH SÁCH CÁC HÌNH Hình 1.1: Giản đồ pha vector điện áp PLL ba pha.2: Sơ đồ điều khiển bên trong của khối PLL ba pha.3: Các ngƣỡng tần số để lựa chọn các hệ số sa thải phụ tải (LS) việc điều khiển sa thải phụ tải và khôi phục tải tự động đƣợc đề xuất.5: Sự lựa chọn các pháp tuyến bị cắt (F) từ các hệ số sa thải tải đƣợc chọn.6: Mạng điện đơn giản đƣợc dùng để kiểm tra kỹ thuật sa thải tải dƣới tần số.7: Các kết quả mô phỏng.8:Sơ đồ hệ thống một đƣờng dây.10:Kết quả mô phỏng sa thải tải.1: Phục hồi điện áp do sự cố hệ thống truyền tải.2: Đƣờng cong khả năng phát của máy phát.3: Sơ đồ khối hệ thống kích từ.4: Mô hình bộ giới hạn quá kích từ.5: Dòng điện kích từ đƣợc điều khiển bởi bộ giới hạn quá kích từ.6: Đồ thị P-Q của máy phát đƣới sự điều chỉnh của OXL.9: Cấu trúc cơ bản của MPC .10: Mô hình tổng quát bộ điều khiển dự báo .11: Chiến lƣợc điều khiển RHC.2: Sơ đồ hệ thống điện 10 bus.3: Sơ đồ tƣơng đƣơng hệ thống điện 10 bus.1: Sơ đồ mô phỏng hệ thống điện không có bộ điều khiển MPC.2: Sơ đồ mạng điện khu vực 1.3: Sơ đồ mạng điện khu vực 2. 66 x HVTH: Nguyễn Đình Chính Luan van Luận văn thạc sĩ GVHD: PGS.TS Nguyễn Hoàng Việt Hình 4.4: Sơ đồ kết nối máy phát với hệ thống điện.5: Sơ đồ khối giới hạn quá kích từ.6: Dòng điện kích từ tại máy phát 3 khi không có bộ giới hạn dòng kích từ.7: Công suất phản kháng tại máy phát 3 khi không có bộ giới hạn kích từ.8: Dạng sóng điện áp tại các bus khi không có giới hạn dòng điện kích từ.9: Dòng điện kích từ tại máy phát 3 khi có bộ giới hạn dòng kích từ.
