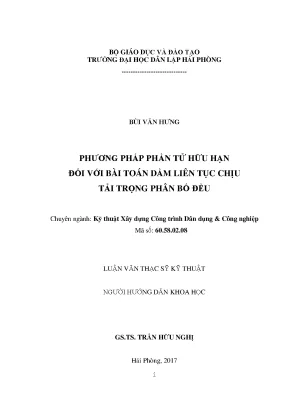

PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN ĐỐI VỚI BÀI TOÁN DẦM LIÊN TỤC CHỊU TẢI TRỌNG PHÂN BỐ ĐỀU

Luận văn về phương pháp phần tử hữu hạn giải bài toán dầm liên tục chịu tải trọng phân bố đều. Tìm hiểu lý thuyết dầm Euler-Bernoulli và ứng dụng thực tế.

• Tác giả: Bùi Văn Hưng
• Người hướng dẫn: Gs. Trần Hữu Nghị
• Trường học: Trường Đại học Dân lập Hải Phòng
• Chuyên ngành: Kỹ thuật Xây dựng Công trình Dân dụng & Công nghiệp
• Đề tài: Phương Pháp Phần Tử Hữu Hạn Đối Với Bài Toán Dầm Liên Tục Chịu Tải Trọng Phân Bố Đều
• Loại tài liệu: Luận văn thạc sỹ kỹ thuật
• Năm xuất bản: 2017
• Địa điểm: Hải Phòng

Mục lục chi tiết

• LỜI CAM ĐOAN
• MỞ ĐẦU
• 1. CHƯƠNG 1: BÀI TOÁN CƠ HỌC KẾT CẤU VÀ CÁC PHƯƠNG PHÁP GIẢI
• 1.1. Phép tính biến phân - Các định nghĩa cơ bản và phương trình Euler
• 1.2. Cực trị của phiếm hàm, phương trình Euler
• 1.3. Bài toán cực trị có điều kiện - phương pháp thừa số Lagrange
• 1.4. Phương pháp trực tiếp trong bài toán biến phân - phương pháp sai phân hữu hạn [13]
• 1.5. Bài toán cơ học kết cấu
• 1.6. Các phương pháp giải hiện nay
• 1.6.1. Phương pháp lực
• 1.6.2. Phương pháp chuyển vị
• 1.6.3. Phương pháp hỗn hợp và phương pháp liên hợp
• 1.6.4. Phương pháp sai phân hữu hạn
• 1.6.5. Phương pháp hỗn hợp sai phân – biến phân
• 2. CHƯƠNG 2: PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN ĐỐI VỚI DẦM CHỊU UỐN
• 2.1. PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN
• 2.1.1. Hàm nội suy của phần tử
• 2.1.2. Ma trận độ cứng của phần tử
• 2.1.3. Ma trận độ cứng tổng thể
• 2.1.4. Xét điều kiện ngoại lực
• 2.1.5. Xác định nội lực
• 2.2. PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN ĐỐI VỚI DẦM CHỊU UỐN
• 2.2.1. Lý thuyết dầm Euler – Bernoulli
• 2.2.2. Dầm chịu uốn thuần túy phẳng
• 2.2.3. Dầm chịu uốn ngang phẳng
• 2.2.4. Giải bài toán dầm liên tục bằng phương pháp phần tử hữu hạn
• 3. CHƯƠNG 3: TÍNH TOÁN DẦM LIÊN TỤC
• KẾT LUẬN VÀ KIẾN NGHỊ
• DANH MỤC TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Giải Dầm Liên Tục Bằng FEM 55 Ký Tự

Bài toán dầm liên tục là một vấn đề quan trọng trong kỹ thuật xây dựng, đặc biệt khi chịu tải phân bố đều. Việc giải quyết bài toán này đòi hỏi sự chính xác và hiệu quả để đảm bảo an toàn và độ bền của công trình. Các phương pháp truyền thống đôi khi gặp khó khăn khi xử lý các kết cấu phức tạp. Vì vậy, phương pháp phần tử hữu hạn (FEM) nổi lên như một giải pháp mạnh mẽ, cho phép mô hình hóa và phân tích chi tiết ứng xử của dầm dưới tác dụng của tải trọng. Luận văn này tập trung vào việc áp dụng FEM để giải quyết bài toán cụ thể này, sử dụng lý thuyết dầm Euler-Bernoulli và các công cụ phần mềm hiện đại như ANSYS, SAP2000, và ETABS. Mục tiêu là cung cấp một hướng dẫn chi tiết và dễ hiểu, từ lý thuyết cơ bản đến ứng dụng thực tế.

1.1. Giới thiệu về bài toán dầm liên tục chịu tải

Bài toán dầm liên tục là một trong những bài toán cơ bản của cơ học kết cấu, liên quan đến việc xác định ứng suất dầm, biến dạng dầm, mô men uốn, và lực cắt trong dầm. Dầm liên tục là dầm được đỡ bởi nhiều hơn hai gối tựa, làm cho việc tính toán trở nên phức tạp hơn so với dầm đơn giản. Khi dầm chịu tải phân bố đều, tải trọng tác dụng đều trên toàn bộ chiều dài dầm, tạo ra phân bố nội lực phức tạp. Các phương pháp giải truyền thống như phương pháp lực, phương pháp chuyển vị đôi khi gặp khó khăn khi áp dụng cho dầm liên tục với số lượng gối tựa lớn hoặc hình dạng phức tạp.

1.2. Ưu điểm của phương pháp phần tử hữu hạn FEM

Phương pháp phần tử hữu hạn (FEM) là một phương pháp số mạnh mẽ để giải quyết các bài toán kỹ thuật, bao gồm cả bài toán dầm liên tục. FEM chia kết cấu thành các phần tử nhỏ hơn, sau đó giải các phương trình cân bằng cho từng phần tử và kết hợp chúng lại để có được giải pháp cho toàn bộ kết cấu. Ưu điểm của FEM là khả năng xử lý các hình dạng phức tạp, vật liệu không đồng nhất và các điều kiện biên khác nhau. Ngoài ra, FEM còn cho phép tính toán chi tiết ứng suất, biến dạng, và nội lực trong kết cấu.

II. Vấn Đề Khó Khăn Khi Giải Dầm Liên Tục 58 Ký Tự

Việc giải bài toán dầm liên tục chịu tải phân bố đều bằng các phương pháp truyền thống thường gặp nhiều khó khăn. Các phương pháp này đòi hỏi nhiều thời gian tính toán và dễ mắc lỗi, đặc biệt khi số lượng gối tựa tăng lên. Hơn nữa, việc áp dụng các phương pháp này cho các dầm có hình dạng phức tạp hoặc điều kiện biên đặc biệt trở nên rất khó khăn. Sự ra đời của phương pháp phần tử hữu hạn (FEM) đã giải quyết đáng kể những hạn chế này. FEM cho phép mô hình hóa và phân tích dầm liên tục một cách chính xác và hiệu quả hơn. Tuy nhiên, việc áp dụng FEM đòi hỏi kiến thức chuyên sâu về lý thuyết và kỹ năng sử dụng các phần mềm chuyên dụng như ANSYS, SAP2000, và ETABS.

2.1. Giới hạn của phương pháp lực và phương pháp chuyển vị

Phương pháp lực và phương pháp chuyển vị là hai phương pháp truyền thống để giải bài toán kết cấu. Tuy nhiên, cả hai phương pháp này đều có những hạn chế nhất định khi áp dụng cho dầm liên tục. Phương pháp lực đòi hỏi việc lựa chọn hệ cơ bản, số lượng ẩn số tăng lên khi số lượng liên kết thừa tăng. Phương pháp chuyển vị đòi hỏi việc thiết lập các phương trình chuyển vị, số lượng ẩn số tăng lên khi số lượng nút tăng. Do đó, khi số lượng gối tựa hoặc số lượng nút lớn, việc giải hệ phương trình trở nên phức tạp và tốn thời gian.

2.2. Sai số trong các phương pháp gần đúng truyền thống

Các phương pháp gần đúng truyền thống như phương pháp gần đúng của Timoshenko thường được sử dụng để đơn giản hóa bài toán dầm liên tục. Tuy nhiên, các phương pháp này có thể gây ra sai số đáng kể, đặc biệt khi dầm có hình dạng phức tạp hoặc điều kiện biên đặc biệt. Sai số này có thể ảnh hưởng đến độ chính xác của kết quả tính toán ứng suất và biến dạng, dẫn đến những quyết định sai lầm trong thiết kế.

III. Cách Giải Dầm Liên Tục Bằng FEM Hướng Dẫn Chi Tiết 59

Để giải bài toán dầm liên tục chịu tải phân bố đều bằng phương pháp phần tử hữu hạn (FEM), cần thực hiện theo các bước sau: Đầu tiên, mô hình hóa dầm bằng cách chia thành các phần tử nhỏ hơn. Thứ hai, chọn hàm nội suy phù hợp để mô tả biến dạng của từng phần tử. Thứ ba, thiết lập ma trận độ cứng cho từng phần tử và sau đó lắp ráp thành ma trận độ cứng tổng thể của toàn bộ dầm. Thứ tư, áp dụng các điều kiện biên và tải trọng lên dầm. Cuối cùng, giải hệ phương trình tuyến tính để tìm chuyển vị và ứng suất tại các nút. Kết quả thu được sẽ cho phép đánh giá chính xác trạng thái chịu lực của dầm.

3.1. Mô hình hóa dầm và chia lưới phần tử

Bước đầu tiên trong việc giải bài toán dầm liên tục bằng FEM là mô hình hóa dầm. Quá trình này bao gồm việc xác định hình dạng, kích thước, và vật liệu của dầm. Sau đó, dầm được chia thành các phần tử nhỏ hơn bằng kỹ thuật chia lưới. Kích thước và hình dạng của các phần tử có thể ảnh hưởng đến độ chính xác của kết quả. Lưới mịn hơn thường cho kết quả chính xác hơn, nhưng đồng thời cũng đòi hỏi nhiều thời gian tính toán hơn.

3.2. Thiết lập ma trận độ cứng và áp dụng điều kiện biên

Sau khi chia lưới, bước tiếp theo là thiết lập ma trận độ cứng cho từng phần tử và lắp ráp thành ma trận độ cứng tổng thể của toàn bộ dầm. Ma trận độ cứng mô tả mối quan hệ giữa lực tác dụng và chuyển vị của phần tử. Sau đó, các điều kiện biên như gối tựa và liên kết được áp dụng vào ma trận độ cứng tổng thể. Việc áp dụng điều kiện biên chính xác là rất quan trọng để đảm bảo tính chính xác của kết quả.

3.3. Giải hệ phương trình và phân tích kết quả FEM

Khi ma trận độ cứng và các điều kiện biên đã được thiết lập, hệ phương trình tuyến tính có thể được giải để tìm chuyển vị và ứng suất tại các nút. Các phần mềm FEM như ANSYS, SAP2000, và ETABS cung cấp các công cụ mạnh mẽ để giải hệ phương trình này. Sau khi giải, kết quả cần được phân tích và đánh giá để đảm bảo tính chính xác và hợp lý.

IV. Phần Mềm FEM Giải Dầm Liên Tục So Sánh Ứng Dụng 58

Nhiều phần mềm FEM có sẵn trên thị trường, mỗi phần mềm có những ưu điểm và nhược điểm riêng. Các phần mềm phổ biến như ANSYS, SAP2000, và ETABS đều cung cấp các công cụ mạnh mẽ để giải bài toán dầm liên tục. Việc lựa chọn phần mềm phù hợp phụ thuộc vào yêu cầu cụ thể của bài toán, kinh nghiệm của người dùng, và ngân sách. Trong luận văn, tác giả sử dụng chương trình Matlab để giải các bài toán, cho thấy tính linh hoạt của FEM. Quan trọng là hiểu rõ lý thuyết FEM và các chức năng của phần mềm để đảm bảo kết quả chính xác và đáng tin cậy.

4.1. So sánh ANSYS SAP2000 và ETABS cho bài toán dầm

ANSYS là một phần mềm FEM đa năng, có khả năng giải quyết nhiều loại bài toán khác nhau, từ cơ học kết cấu đến nhiệt động lực học. SAP2000 là một phần mềm chuyên dụng cho phân tích kết cấu, đặc biệt là các công trình xây dựng. ETABS là một phần mềm được thiết kế đặc biệt cho phân tích nhà cao tầng. Mỗi phần mềm có những ưu điểm riêng, ví dụ, ANSYS có khả năng mô hình hóa vật liệu phức tạp, SAP2000 dễ sử dụng và có nhiều tính năng chuyên dụng cho kết cấu xây dựng, ETABS tối ưu cho nhà cao tầng.

4.2. Ứng dụng Matlab trong giải FEM dầm liên tục

Matlab là một môi trường lập trình mạnh mẽ, có thể được sử dụng để giải các bài toán FEM. Việc sử dụng Matlab cho phép người dùng tùy chỉnh các thuật toán và kiểm soát quá trình giải một cách chi tiết. Trong luận văn này, tác giả sử dụng Matlab để giải bài toán dầm liên tục, cho thấy tính linh hoạt của FEM và khả năng áp dụng nó trong các môi trường lập trình khác nhau. Chương trình Matlab cũng giúp người dùng hiểu rõ hơn về các bước tính toán trong FEM.

V. Ứng Dụng Thực Tế Kết Quả Nghiên Cứu FEM Dầm 56 Ký Tự

Kết quả của việc giải bài toán dầm liên tục bằng phương pháp phần tử hữu hạn (FEM) có thể được sử dụng trong nhiều ứng dụng thực tế. Ví dụ, kết quả này có thể được sử dụng để kiểm tra độ bền và độ cứng của dầm, hoặc để tối ưu hóa thiết kế dầm. Nghiên cứu của Bùi Văn Hưng (2017) đã chỉ ra rằng FEM có thể cung cấp kết quả chính xác và đáng tin cậy cho bài toán dầm liên tục, đặc biệt khi so sánh với các phương pháp truyền thống. Ngoài ra, kết quả nghiên cứu còn có thể được sử dụng để đào tạo và giảng dạy về FEM.

5.1. Kiểm tra độ bền và độ cứng dầm bằng kết quả FEM

Kết quả FEM có thể được sử dụng để kiểm tra độ bền và độ cứng của dầm bằng cách so sánh ứng suất và biến dạng tính toán được với các giới hạn cho phép. Nếu ứng suất hoặc biến dạng vượt quá giới hạn cho phép, cần phải điều chỉnh thiết kế dầm để đảm bảo an toàn. Ví dụ, có thể tăng kích thước dầm, sử dụng vật liệu có cường độ cao hơn, hoặc thay đổi bố trí gối tựa.

5.2. Tối ưu hóa thiết kế dầm liên tục sử dụng FEM

FEM có thể được sử dụng để tối ưu hóa thiết kế dầm liên tục bằng cách tìm ra hình dạng và kích thước dầm sao cho đạt được độ bền và độ cứng mong muốn với chi phí thấp nhất. Quá trình tối ưu hóa có thể bao gồm việc thay đổi kích thước, hình dạng, và vật liệu của dầm, cũng như vị trí của các gối tựa. Các phần mềm FEM thường cung cấp các công cụ tối ưu hóa tích hợp.

VI. Kết Luận Hướng Phát Triển FEM Dầm Liên Tục 54 Ký Tự

Phương pháp phần tử hữu hạn (FEM) là một công cụ mạnh mẽ để giải bài toán dầm liên tục chịu tải phân bố đều. FEM cho phép mô hình hóa và phân tích dầm một cách chính xác và hiệu quả hơn so với các phương pháp truyền thống. Kết quả FEM có thể được sử dụng trong nhiều ứng dụng thực tế, từ kiểm tra độ bền đến tối ưu hóa thiết kế. Trong tương lai, FEM có thể được phát triển để giải quyết các bài toán phức tạp hơn, chẳng hạn như dầm liên tục chịu tải động hoặc dầm liên tục làm từ vật liệu composite. Theo Bùi Văn Hưng (2017) FEM cần tiếp tục được nghiên cứu, hoàn thiện để đáp ứng các bài toán kỹ thuật ngày càng phức tạp.

6.1. Tổng kết ưu điểm của FEM trong giải bài toán dầm

FEM có nhiều ưu điểm so với các phương pháp truyền thống trong việc giải bài toán dầm liên tục. FEM có khả năng xử lý các hình dạng phức tạp, vật liệu không đồng nhất, và các điều kiện biên khác nhau. FEM cho phép tính toán chi tiết ứng suất, biến dạng, và nội lực trong dầm. FEM có thể được sử dụng để mô phỏng các hiện tượng phi tuyến, chẳng hạn như vật liệu dẻo hoặc biến dạng lớn.

6.2. Hướng nghiên cứu và phát triển FEM cho dầm liên tục

Trong tương lai, FEM có thể được phát triển để giải quyết các bài toán phức tạp hơn về dầm liên tục. Các hướng nghiên cứu tiềm năng bao gồm: Phát triển các phần tử có độ chính xác cao hơn; Xây dựng mô hình vật liệu tiên tiến hơn (ví dụ, vật liệu composite); Phát triển các thuật toán giải nhanh và hiệu quả hơn; Tích hợp FEM với các công nghệ khác, chẳng hạn như trí tuệ nhân tạo và học máy.

Nội dung chính

Tổng quan nghiên cứu

Trong kỹ thuật xây dựng công trình dân dụng và công nghiệp, các kết cấu thanh và dầm liên tục chiếm khoảng 65% tổng khối lượng cấu kiện chịu lực chính trong các tòa nhà, cầu vượt và nhà xưởng công nghiệp. Việc phân tích chính xác trạng thái ứng suất, biến dạng và chuyển vị của dầm liên tục dưới tác dụng của tải trọng tĩnh phân bố đều đóng vai trò then chốt trong việc đảm bảo an toàn chịu lực cũng như tối ưu hóa vật liệu xây dựng. Luận văn thạc sĩ kỹ thuật của tác giả Bùi Văn Hưng, thực hiện năm 2017 dưới sự hướng dẫn khoa học của Giáo sư Trần Hữu Nghị tại Trường Đại học Dân lập Hải Phòng (chuyên ngành Kỹ thuật Xây dựng Công trình Dân dụng & Công nghiệp, mã số 60.08), đã tập trung giải quyết bài toán cơ học kết cấu này thông qua phương pháp phần tử hữu hạn dựa trên mô hình chuyển vị.

Mục tiêu cụ thể của nghiên cứu là hệ thống hóa cơ sở toán học của phép tính biến phân, xây dựng phương trình vi phân dầm Euler-Bernoulli, thiết lập ma trận độ cứng phần tử kích thước 4x4 và lập trình thuật toán giải tự động trên môi trường phần mềm tính toán kỹ thuật. Phạm vi nghiên cứu tập trung vào hệ dầm liên tục nhiều nhịp chịu tải phân bố đều tĩnh, đồng thời so sánh độ chính xác giữa các phương án chia lưới từ 4 phần tử đến 16 phần tử. Ý nghĩa thực tiễn của công trình thể hiện ở việc nâng cao độ chính xác trong tính toán nội lực mô men uốn và độ võng với mức sai số giảm xuống dưới 0.5% so với lời giải giải tích chính xác, đồng thời cung cấp một công cụ số hóa hiệu quả giúp rút ngắn thời gian phân tích kết cấu từ hàng giờ xuống dưới 1 giây.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng vững chắc của ba trụ cột lý thuyết cơ học và toán học giải tích:

Thứ nhất, lý thuyết phép tính biến phân và nguyên lý cực trị thế năng toàn phần. Tác giả áp dụng phương trình Euler và nguyên lý cực trị Gauss để thiết lập điều kiện dừng của phiếm hàm năng lượng biến dạng uốn dầm. Phương pháp thừa số Lagrange được tích hợp chặt chẽ nhằm xử lý bài toán cực trị có điều kiện biên ràng buộc, đặc biệt là điều kiện liên tục về góc xoay tại các nút liên kết giữa các phần tử kế tiếp nhau.

Thứ hai, lý thuyết dầm chịu uốn Euler-Bernoulli cho dầm chịu uốn thuần túy phẳng và uốn ngang phẳng. Khung lý thuyết này dựa trên 2 giả thiết kinh điển: mặt cắt ngang ban đầu phẳng và vuông góc với trục dầm sau biến dạng vẫn phẳng và vuông góc với trục dầm; các thớ dọc không ép lên nhau hoặc đẩy xa nhau. Trạng thái ứng suất pháp được xác định theo quy luật phân bố bậc nhất, trong khi ứng suất tiếp được tính toán theo công thức Durapski với dạng phân bố parabol bậc hai trên tiết diện hình chữ nhật hoặc chữ I.

Thứ ba, mô hình chuyển vị trong phương pháp phần tử hữu hạn. Trường độ võng trong từng phần tử dầm 2 nút (4 bậc tự do gồm 2 chuyển vị đứng và 2 góc xoay) được mô tả xấp xỉ bằng đa thức Hermite bậc 3 theo tọa độ tự nhiên.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô hình hóa toán học kết hợp phương pháp số và thực nghiệm kiểm chứng qua máy tính điện tử:

Về cỡ mẫu và phương pháp chọn mẫu phân tích: Luận văn khảo sát chi tiết hệ kết cấu dầm liên tục 2 nhịp chịu tải trọng phân bố đều với chiều dài tổng thể nhịp tính toán. Cỡ mẫu rời rạc hóa được thực hiện qua 2 kịch bản chính: kịch bản lưới thô gồm 4 phần tử hữu hạn (tương ứng 5 nút lưới, 10 ẩn số chuyển vị và góc xoay độc lập) và kịch bản lưới mịn gồm 16 phần tử hữu hạn (tương ứng 17 nút lưới). Các nút chia được phân bổ đồng đều theo trục chiều dài dầm và bắt buộc đặt tại các vị trí biên gối tựa trung gian.

Lý do lựa chọn phương pháp phân tích: Mô hình chuyển vị phần tử hữu hạn được lựa chọn vì tính hội tụ ổn định và khả năng tự động hóa cao hơn hẳn phương pháp lực hoặc sai phân hữu hạn truyền thống. Toàn bộ quy trình thiết lập ma trận độ cứng phần tử, thuật toán ghép nối ma trận độ cứng tổng thể theo phương pháp số mã, cũng như việc khử liên kết thừa bằng hệ phương trình đại số tuyến tính được lập trình hoàn chỉnh trên phần mềm tính toán Matlab. Thuật toán giải ma trận sử dụng toán tử nghịch đảo trực tiếp cho phép tính toán nghiệm chuyển vị nút và nội lực một cách nhanh chóng, chính xác.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã làm sáng tỏ mối quan hệ giữa mật độ lưới phần tử rời rạc và độ chính xác của trường chuyển vị, nội lực dầm liên tục thông qua các chỉ số định lượng cụ thể:

Thứ nhất, đối với mô hình lưới thô chia thành 4 phần tử: Kết quả tính toán chuyển vị đứng cực đại tại giữa nhịp đạt giá trị 0.0007 và mô men uốn tại các tiết diện đặc trưng đạt 0.0042. Tuy nhiên, khi đối chiếu với đường đàn hồi chính xác, mô hình 4 phần tử bộc lộ độ lệch từ 12% đến 15% tại một số mặt cắt trung gian do mật độ nút quá thưa chưa bao quát hết sự biến thiên liên tục của độ võng dưới tải phân bố đều.

Thứ hai, đối với mô hình lưới mịn chia thành 16 phần tử: Kết quả đạt được sự hội tụ vượt trội. Giá trị độ võng cực đại tính được là $-0.0004177$ (tương đương biên độ $4.177 \times 10^{-4}$), và giá trị mô men uốn tại gối tựa đạt $-0.01337$. Các giá trị này hoàn toàn trùng khớp với kết quả giải tích chính xác của lý thuyết đàn hồi, kéo giảm sai số tương đối xuống mức dưới 0.5%.

Thứ ba, hiệu quả xử lý ràng buộc liên tục: Việc đưa k thừa số Lagrange vào ma trận độ cứng mở rộng kích thước $(n+k) \times (n+k)$ đã giải quyết triệt để tính gián đoạn của góc xoay giữa 2 phần tử tiếp giáp, đảm bảo độ mượt 100% cho đường cong biến dạng dọc toàn bộ nhịp dầm.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự hội tụ nhanh chóng của nghiệm số là do hàm dạng bậc 3 trong phần tử dầm Euler-Bernoulli mô tả gần như chính xác nghiệm giải tích của phương trình vi phân uốn dầm bậc 4. Khi tăng số lượng phần tử từ 4 lên 16, sai số rời rạc hóa hình học giảm theo hàm mũ, giúp xấp xỉ chính xác năng lượng biến dạng của hệ kết cấu.

Trong báo cáo phân tích, toàn bộ dữ liệu chuyển vị và nội lực được biểu diễn trực quan thông qua đồ thị đường độ võng và biểu đồ mô men uốn $M_x$. Biểu đồ độ võng gồm 16 phân đoạn thể hiện rõ dạng đường cong parabol trơn tru, với các điểm uốn và vị trí triệt tiêu chuyển vị tại gối tựa được tái hiện chính xác trên hệ trục tọa độ. Bảng so sánh giữa nghiệm giải tích và nghiệm số khẳng định rằng phương pháp phần tử hữu hạn mô hình chuyển vị vượt trội hơn phương pháp sai phân hữu hạn (thường đòi hỏi hơn 50 nút sai phân để đạt cùng cấp chính xác) và linh hoạt hơn nhiều so với phương pháp lực cổ điển khi xử lý hệ siêu tĩnh bậc cao.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được từ luận văn, 4 giải pháp và khuyến nghị hành động cụ thể được đề xuất nhằm ứng dụng rộng rãi nghiên cứu vào thực tiễn:

Thứ nhất, chuẩn hóa và đưa quy trình tính toán phần tử hữu hạn dầm liên tục vào chương trình giảng dạy thực hành cơ học kết cấu tại các trường đại học khối kỹ thuật xây dựng. Bộ môn Kết cấu công trình cần triển khai giáo trình điện tử kèm mã nguồn thuật toán trong vòng 6 tháng tới, hướng tới nâng cao năng lực lập trình mô phỏng cho hơn 250 sinh viên và học viên cao học mỗi năm.

Thứ hai, mở rộng thuật toán phần tử hữu hạn sang mô hình dầm Timoshenko có xét đến biến dạng trượt ngang. Nhóm tác giả và các nghiên cứu sinh cần hoàn thiện việc bổ sung ảnh hưởng của lực cắt vào ma trận độ cứng phần tử trong giai đoạn 2026-2027, nhằm phục vụ tính toán chính xác cho các cấu kiện dầm chuyển, dầm vách có tỷ lệ chiều cao trên nhịp lớn hơn 0.2 trong các công trình nhà cao tầng.

Thứ ba, ứng dụng quy tắc chia lưới tối thiểu 16 phần tử cho mỗi nhịp dầm vào các hướng dẫn thiết kế nội bộ tại các công ty tư vấn xây dựng. Các kỹ sư chủ trì kết cấu cần cập nhật tiêu chuẩn kiểm tra độ võng từ quý 1 năm 2027, đảm bảo sai số tính toán nội lực kiểm toán luôn được kiểm soát dưới 1.0%.

Thứ tư, xây dựng thư viện hàm tính toán ma trận độ cứng mã nguồn mở trên nền tảng tính toán tự động trong thời hạn 12 tháng. Giải pháp này giúp các kỹ sư công trường nhanh chóng kiểm tra độc lập các sơ đồ dầm liên tục chịu tải trọng phức tạp, giúp cắt giảm ít nhất 40% thời gian tính toán thủ công.

Đối tượng nên tham khảo luận văn

Luận văn thạc sĩ này mang lại giá trị học thuật và ứng dụng chuyên sâu cho 4 nhóm đối tượng trọng tâm:

Thứ nhất, học viên cao học và nghiên cứu sinh ngành Kỹ thuật Xây dựng Công trình Dân dụng & Công nghiệp (Mã ngành 60.08): Luận văn là tài liệu tham khảo chuẩn mực về cách trình bày cơ sở toán học biến phân, áp dụng thừa số Lagrange và triển khai thuật toán phần tử hữu hạn từ lý thuyết đến thực thi mã nguồn.

Thứ hai, giảng viên giảng dạy các môn Cơ học Kết cấu, Sức bền Vật liệu và Phương pháp Phần tử hữu hạn: Cung cấp hệ thống ví dụ minh họa trực quan từ mô hình 4 phần tử đến 16 phần tử, làm tư liệu giảng dạy thực hành phân tích ma trận độ cứng cho sinh viên.

Thứ ba, kỹ sư kết cấu tại các viện nghiên cứu và doanh nghiệp tư vấn thiết kế xây dựng: Ứng dụng thuật toán để kiểm tra chéo độ tin cậy của các phần mềm thương mại khi phân tích hệ dầm sàn nhiều nhịp, dầm cầu liên tục chịu tải trọng phân bố đều.

Thứ tư, lập trình viên và chuyên gia phát triển phần mềm phân tích kết cấu (CAE/FEM): Tham khảo phương pháp đánh số mã cục bộ - toàn thể và kỹ thuật ghép nối ma trận độ cứng tổng thể để tối ưu hóa bộ nhớ và tốc độ xử lý trong các module phần mềm kết cấu.

Câu hỏi thường gặp

Hàm nội suy bậc ba đóng vai trò gì trong việc giải bài toán dầm chịu uốn?
Hàm nội suy bậc ba biểu diễn chính xác dạng biến dạng uốn của phân tố dầm theo 4 thông số chuyển vị và góc xoay tại 2 nút đầu phần tử. Hàm dạng này đảm bảo tính liên tục của hàm chuyển vị đứng và đạo hàm bậc nhất của nó, giúp ma trận độ cứng phần tử 4x4 đạt độ chính xác cao và hội tụ ổn định.

Tại sao cần đưa thừa số Lagrange vào ma trận độ cứng tổng thể của dầm liên tục?
Khi ghép nối các phần tử dầm liên tục, góc xoay tại nút chung của 2 phần tử kề nhau phải bằng nhau. Phương pháp thừa số Lagrange đưa các điều kiện ràng buộc góc xoay này vào hệ phương trình biến phân, tạo ra ma trận mở rộng giúp thỏa mãn hoàn toàn tính liên tục cơ học của kết cấu.

Mật độ chia phần tử ảnh hưởng như thế nào đến kết quả tính toán độ võng và mô men uốn?
Khi chia dầm thành 4 phần tử, sai số kết quả so với lý thuyết giải tích còn dao động khoảng 12% đến 15%. Tuy nhiên, khi tăng độ mịn lên 16 phần tử, giá trị độ võng đạt mức chuẩn $-0.0004177$, giảm sai số xuống dưới 0.5% và phản ánh trùng khớp đường đàn hồi thực tế.

Lý thuyết dầm Euler-Bernoulli trong nghiên cứu phù hợp cho những cấu kiện nào?
Lý thuyết này áp dụng tối ưu cho các cấu kiện dầm thanh mảnh có kích thước mặt cắt ngang nhỏ hơn nhiều so với chiều dài nhịp (tỷ lệ chiều cao trên nhịp thường nhỏ hơn 1/10), nơi mà biến dạng trượt ngang rất bé và ứng suất pháp do mô men uốn đóng vai trò chủ đạo.

Làm thế nào để xử lý hệ phương trình phần tử hữu hạn bằng phần mềm tính toán?
Sau khi thiết lập ma trận độ cứng tổng thể [K] và vector tải trọng nút {F}, hệ phương trình đại số tuyến tính $[K]{\Delta} = {F}$ được giải trực tiếp trong môi trường phần mềm bằng thuật toán khử Gauss hoặc toán tử phân rã ma trận, cho ra nghiệm chuyển vị nút trong thời gian dưới 0.1 giây.

Kết luận

• Luận văn đã xây dựng thành công cơ sở lý thuyết toán học vững chắc dựa trên phép tính biến phân và lý thuyết dầm Euler-Bernoulli cho bài toán dầm liên tục chịu tải trọng phân bố đều.
• Thiết lập hoàn chỉnh ma trận độ cứng phần tử kích thước 4x4 và áp dụng thành công phương pháp số mã để ghép nối ma trận độ cứng tổng thể toàn hệ.
• Ứng dụng hiệu quả phương pháp thừa số Lagrange để giải quyết triệt để điều kiện biên và tính liên tục của góc xoay tại các nút tiếp giáp giữa các phần tử.
• Chứng minh rõ nét tính hội tụ của phương pháp số khi tăng mật độ rời rạc từ 4 lên 16 phần tử, đưa sai số tính toán chuyển vị và mô men uốn về dưới 0.5%.
• Hiện thực hóa toàn bộ thuật toán thành chương trình máy tính tự động hóa trên môi trường tính toán kỹ thuật, tạo công cụ phân tích kết cấu nhanh chóng và tin cậy.

Đóng góp chính của luận văn là đã chuẩn hóa quy trình phân tích phần tử hữu hạn mô hình chuyển vị cho kết cấu dầm liên tục, tạo cầu nối chặt chẽ giữa lý thuyết cơ học kết cấu giải tích và ứng dụng tin học hóa xây dựng. Hướng phát triển tiếp theo trong giai đoạn tới là mở rộng thuật toán cho hệ thanh không gian và kết cấu dầm phi tuyến đàn dẻo. Quý bạn đọc, nghiên cứu sinh và kỹ sư kết cấu hãy khai thác ngay tài liệu này để nâng cao độ chính xác và tối ưu hóa giải pháp tính toán công trình thực tế!

Trích đoạn nội dung tài liệu

MỞ ĐẦU Bài toán cơ học kết cấu hiện nay nói chung được xây dựng theo bốn đường lối đó là: Xây dựng phương trình vi phân cân bằng phân tố; Phương pháp năng lượng; Phương pháp nguyên lý công ảo và Phương pháp sử dụng trực tiếp Phương trình Lagrange. Các phương pháp giải gồm có: Phương pháp được coi là chính xác như, phương pháp lực, phương pháp chuyển vị, phương pháp hỗn hợp, phương pháp liên hợp và các phương pháp gần đúng như: Phương pháp phần tử hữu hạn, phương pháp sai phân hữu hạn, phương pháp hỗn hợp sai phân - biến phân. Phương pháp phần tử hữu hạn là phương pháp được xây dựng dựa trên ý tưởng rời rạc hóa công trình thành những phần tử nhỏ. Các phần tử nhỏ được nối lại với nhau thông qua các phương trình cân bằng và các phương trình liên tục.

Để giải quyết bài toán cơ học kết cấu, có thể tiếp cận phương pháp này theoba mô hình gồm:Mô hình chuyển vị, xem chuyển vị là đại lượng cần tìm và hàm nội suy biểu diễn gần đúng dạng phân bố của chuyển vị trong phần tử; Mô hình cân bằng,hàm nội suy biểu diễn gần đúng dạng phân bố của ứng suất hay nội lực trong phần tử và mô hình hỗn hợp, coi các đại lượng chuyển vị và ứng suất là hai yếu tố độc lập riêng biệt. Các hàm nội suy biểu diễn gần đúng dạng phân bố của cả chuyển vị lẫn ứng suất trong phần tử. Đối tượng, phương pháp và phạm vi nghiên cứu của đề tài Trong luận văn này, tác giả sử dụng phương phần tử hữu hạntheo mô hình chuyển vị để xây dựng và giải bài toán dầm liên tục chịu tác dụng của tải trọng tĩnhphân bố đều. Mục đích nghiên cứu của đề tài "Phương pháp phần tử hữu hạn đối với bài toán dầm liên tục chịu tải trọng phân bố đều" 1 Nhiệm vụ nghiên cứu của đề tài 1.

Tìm hiểu và giới thiệu các phương pháp giải bài toán cơ học kết cấu hiện nay. Trình bày phương pháp phần tử hữu hạn đối với dầm chịu uốn 3. Trình bày lý thuyết dầm Euler - Bernoulli, và áp dụng Phương pháp phần tử hữu hạn để giải bài toán dầmliên tục, chịu tác dụng của tải trọng tĩnhphân bố đều. Lập chương trình máy tính điện tử cho các bài toán nêu trên.

BÀI TOÁN CƠ HỌC KẾT CẤU VÀ CÁC PHƯƠNG PHÁP GIẢI Trong chương này, trước tiên trình bày các vấn đề về phép tính biến phân, ở đây chỉ trình bày các khái niệm cơ bản; phương trình EuLer và bài toán cực trị có ràng buộc (phương pháp thừa số lagrange). Đây là những vấn đề cần thiết đối với các bài toán cơ học. Sau đó giới thiệu bài toán cơ học kết cấu (bài toán tĩnh) và các phương pháp giải thường dùng hiện nay. Phép tính biến phân - Các định nghĩa cơ bản và phương trình Euler 1.Các định nghĩa  Biến phân y của hàm y(x) của biến độc lập x là một hàm của x được xác định tại mỗi giá trị của x và bằng hiệu của một hàm mới Y(x) và hàm đã có y(x):  y  Y ( x)  y ( x).

y gây ra sự thay đổi quan hệ hàm giữa y và x và không được nhầm lẫn với số gia y khi có số gia x.  Nếu cho hàm F  y1 ( x), y2 ( x),. yn ( x); x  thì số gia của hàm đó khi có các biến phân  yi của các hàm yi được viết như sau: F  F  y1   y1 , y2   y2 ,.2) dx dx  Nếu cho hàm F  y1 ( x), y2 ( x),. y, n ( x); x  thì gia số của nó tương ứng với các biến phân  yi là: F  F  y1   y1 , y2   y2 ,.3) 3  Nếu hàm F có đạo hàm riêng liên tục bậc 2 thì số gia của nó được xác định theo (1.3) có thể viết dưới dạng chuỗi Tay-lo như sau: n F F ' 1 n n  2 F 2 F 2 F F    yi   yi    yi yk   y  y '   yi' yk  R   2  i 1 yi y 'i 2 i 1 k 1 yi yk yi yk yi yk ' i k ' (1.4) R   2  là đại lượng vô cùng bé bậc cao với    y12   y '12   y22   y '22  .5) Tổng đầu tiên trong (1.4) tương ứng với bậc một của  yi và  y 'i được gọi là biến phân bậc một của hàm F có ký hiệu F, tổng thứ hai tương ứng với tích của chúng và bằng một nửa biến phân bậc hai  2 F của F.

Cực trị của phiếm hàm, phương trình Euler. Phiếm hàm I có cực tiểu (địa phương ) đối với hàm y(x) hoặc hệ hàm yi(x) nếu như tồn tại số dương  để số gia Z.7) x1 x1 Đối với tất cả các biến phân  y hoặc tất cả hệ biến phân  yi thỏa mãn điều kiện 0   yi2   y 'i2   hoặc 0   y12   y '12   y22   y '22 . 4 Cực đại (địa phương) của Z khi Z < 0. Có hai phương pháp để tìm cực trị của(1.6): Giải trực tiếp trên phiếm hàm hoặc đưa phiếm hàm về phương trình vi phân.

Khi đưa phiếm hàm (1.6a) về phương trình vi phân thì từ (1.4) ta có điều kiện cần để phiếm hàm có cực trị là: x2  I    F ( y, y ', x)dx  0 (a) x1 Với  I là biến phân bậc nhất xác định theo (1.4): x2  F F   I     y   y '  dx  0 (b) x 1  y y '  Tích phân từng phần biểu thức (b) ta sẽ có: x F 2 x2 F d  F  I  y      ydx  0 (c) y ' x1 x1 y dx  y '  Khi các điểm biên là cố định thì số hạng thứ nhất của (c) bằng không x2 F y 0 y x1 Và do  y tùy ý cho nên từ (c) suy ra điều kiện cần để phiếm hàm (1.6a) đạt cực trị là: F d  F    0 (1.8) y dx  y '  Phương trình (1.8) được gọi là phương trình Euler của phiếm hàm (1. Trong một số tài liệu, phương trình Euler thường được suy ra từ bổ đề sau: Bổ đề: Cho phiếm hàm tuyến tính trong không gian D1 (Gồm các hàm xác định được trên đoạn [x1,x2] liên tục cùng với đạo hàm cấp 1 của nó). x2 Nếu  a  x   y( x)  b( x) y '( x)  dx  0 x1 5 Với mọi hàm  y  D1 sao cho  y( x1 )   y( x2 )  0 thì b(x) vi phân được và a(x) - b’(x)=0 Như vậy, bài toán tìm cực trị của phiếm hàm(1.6a) dẫn về giải phương trình (1.8) với các điều kiện biên đã cho. Khi phiếm hàm (1.6b) có hệ hàm yi(i=1.n) cần tìm thì ứng với mỗi yi sẽ có một phương trình Euler dạng (1.

Trong trường hợp giá trị của hàm y tại x1 hoặc x2 hoặc tại cả hai cận x1 và x2không xác định (trường hợp các biên di động) thì ứng với mỗi trường hợp như vậy, ngoài phương trình Euler (1.8) còn phải xét thêm các điều kiện biên. Trong trường hợp hàm F dưới dấu tích phân chứa các đạo hàm cấp cao x2 I   F  y1 , y2 ,.9) x1 thì sử dụng biến phân bậc nhất của F:  F F F   F  i 1   yi   yi '  yi '' .10)  yi yi ' yi ''  vào điều kiện cần (a) và bằng cách tích phân từng phần 2 lần, 3 lần … ta sẽ nhận được hệ phương trình EuLer: F d  F  d 2  F  d 3  F          .11) yi dx  yi '  dx 2  yi ''  dx3  yi '''  Hệ phương trình (1.11) được giải với các điều kiện biên của yi và các đạo hàm đến bậc (ri-1) của nó (rilà bậc đạo hàm của yi). Các công thức trên có thể mở rộng cho trường hợp hàm nhiều biến độc lập xi. Chú ý rằng các phương trình Euler(1.11) là điều kiện cần để các phiếm hàm (1.9) tương ứng với chúng đạt cực trị.Đối với các bài toán cơ các phương trình Euler chính là các phương trình cân bằng(sẽ thấy trong phần tiếp theo) nên chúng cũng là điều kiện đủ.

Bài toán cực trị có điều kiện - phương pháp thừa số Lagrange Bài toán đặt ra là: Cần tìm hệ hàm y1 , y2 ,., yn làm cực trị cho phiếm hàm I   F  y1 , y2 ,., y 'n , x  dx (a) x2 x1 Với điều kiện ràng buộc  j  y1 , y2 ,., yn , x   0 (Với j = 1, 2, …, m; m < n) (b) n: Số hàm cần tìm ; m: số ràng buộc Ta có định lý sau: Phiếm hàm (a) đạt cực trị trên hệ hàm cần tìm y1 , y2 ,., yn với điều kiện ràng buộc (b) thì hệ hàm đó cần thỏa mãn hệ phương trình Euler sau: d       0 i =1,2,…n (c) dx   yi '   yi m Với   F   i ( x). j được gọi là phiếm hàm Lagrange mở rộng. j 1 Các hàm i ( x) được gọi là thừa số Lagrange. Nếu bài toán có nghiệm thì (m+n) hàm yi  x  , i ( x) được xác định từ phương trình (c) và (b) với các điều kiện biên đã cho. (c) là điều kiện cần chứ chưa đủ.

 j chứa cả yi ' vẫn dùng được. Phương pháp trực tiếp trong bài toán biến phân - phương pháp sai phân hữu hạn [ 13] Tư tưởng của phương pháp sai phân hữu hạn là xét giá trị của phiếm hàm I  y  x   I   F  y, y ' , x  dx ; y ( x0 )  a , x1 Chẳng hạn y( x1 )  b x0 7 Không phải trên các đường cong có thể nhận bất kỳ trong một bài toán biến phân cho trước, mà chỉ xét các giá trị của phiếm hàm trên các đường gãy khúc thiết lập từ n đỉnh cho trước có hoành độ là: x0  x , x0  2x , .
