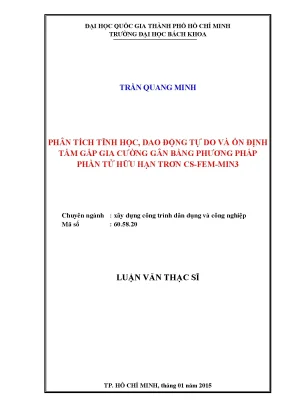

Luận văn thạc sĩ kỹ thuật xây dựng phân tích tĩnh học dao động tự do và ổn định tấm gấp gia cường cân bằng phương pháp phần tử hữu hạn trơn cs fem min3

Luận văn về phân tích tĩnh học, dao động tự do, ổn định tấm gấp gia cường bằng phương pháp phần tử hữu hạn trơn CS-FEM-MIN3 trong kỹ thuật xây dựng.

• Tác giả: Trần Quang Minh
• Người hướng dẫn: PGS.TS Nguyễn Thời Trung
• Trường học: Trường Đại Học Bách Khoa – Đại Học Quốc Gia Thành Phố Hồ Chí Minh
• Chuyên ngành: Xây Dựng Công Trình Dân Dụng Và Công Nghiệp
• Đề tài: Phân Tích Tĩnh Học, Dao Động Tự Do Và Ổn Định Tấm Gấp Gia Cường Gân Bằng Phương Pháp Phần Tử Hữu Hạn Trơn CS-FEM-MIN3
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2015
• Địa điểm: Thành Phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT
• LỜI CAM ĐOAN
• DANH MỤC HÌNH VẼ
• DANH MỤC BẢNG BIỂU
• MỘT SỐ KÝ HIỆU VIẾT TẮT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Giới thiệu chung
• 1.2. Tình hình nghiên cứu hiện nay
• 1.3. Ý nghĩa thực tiễn và tính cấp thiết của đề tài
• 1.4. Cấu trúc của luận văn
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Khái niệm và một số lý thuyết tấm
• 2.1.1. Khái niệm chung
• 2.1.2. Một số lý thuyết về tấm
• 2.1.2.1. Sơ lược về lý thuyết tấm Kirchhoff
• 2.1.2.2. Sơ lược về lý thuyết tấm Reissner-Mindlin
• 2.2. Lý thuyết tấm Reissner-Mindlin [34]
• 2.2.1. Trường chuyển vị, biến dạng và ứng suất trong tấm Reissner-Mindlin
• 2.2.2. Năng lượng biến dạng của tấm Reissner-Mindlin
• 2.2.3. Động năng của tấm Reissner-Mindlin
• 2.2.4. Công ngoại lực tác dụng lên tấm Reissner-Mindlin
• 2.3. Lý thuyết tấm gấp Reissner-Mindlin
• 2.3.1. Chuyển đổi hệ trục tọa độ
• 2.3.2. Năng lượng biến dạng, công ngoại và động năng của tấm gấp Reissner-Mindlin
• 2.4. Một số lý thuyết về dầm
• 2.4.1. Lý thuyết dầm Euler-Bernoulli [34]
• 2.4.2. Lý thuyết dầm Timoshenko [34]
• 2.4.2.1. Phép chuyển trục
• 2.4.2.2. Trường chuyển vị, biến dạng và ứng suất của dầm Timoshenko
• 2.4.2.3. Năng lượng biến dạng của dầm
• 2.4.2.4. Động năng của dầm
• 2.5. Lý thuyết tấm gấp Reissner-Mindlin gia cường dầm Timoshenko
• 3. CHƯƠNG 3: PHƯƠNG PHÁP CS-FEM-MIN3 CHO PHÂN TÍCH TẤM GẤP REISSNER-MINDLIN GIA CƯỜNG DẦM TIMOSHENKO
• 3.1. Phương pháp phần tử hữu hạn cho tấm gấp Reissner-Mindlin gia cường dầm Timoshenko
• 3.1.1. Phương pháp phần tử hữu hạn cho tấm gấp Reissner-Mindlin
• 3.1.2. Phương pháp phần tử hữu hạn cho dầm Timoshenko
• 3.1.3. Phương pháp phần tử hữu hạn cho tấm gấp Reissner-Mindlin gia cường dầm Timoshenko
• 3.1.3.1. Điều kiện tương thích về chuyển vị
• 3.1.3.2. Năng lượng biến dạng, công ngoại lực của tấm gấp gia cường gân
• 3.2. Phương pháp CS-FEM-MIN3 cho tấm gấp Reissner-Mindlin có dầm Timoshenko gia cường
• 3.2.1. Phương pháp MIN3 cho tấm gấp Reissner-Mindlin
• 3.2.2. Phương pháp CS-FEM-MIN3 cho tấm gấp Reissner-Mindlin
• 3.2.3. Phương pháp CS-FEM-MIN3 cho tấm gấp Reissner-Mindlin gia cường dầm Timoshenko
• 3.3. Điều kiện biên của bài toán
• 3.3.1. Điều kiện biên tựa đơn
• 3.3.2. Điều kiện biên ngàm
• 4. CHƯƠNG 4: KẾT QUẢ SỐ
• 4.1. Phân tích tĩnh
• 4.1.1. Phân tích tĩnh tấm gấp không gia cường
• 4.1.2. Phân tích tĩnh tấm gấp không gia cường gân
• 4.1.3. Phân tích tĩnh tấm gấp gia cường gân
• 4.2. Phân tích dao động tự do
• 4.2.1. Phân tích dao động tự do tấm gấp không gia cường gân
• 4.2.2. Phân tích dao động tự do tấm gấp gia cường gân
• 4.3. Phân tích ổn định
• 4.3.1. Phân tích ổn định tấm gấp không gia cường
• 4.3.2. Phân tích ổn định tấm gấp gia cường gân
• 4.4. Xem xét ảnh hưởng của số lượng nếp gấp đến khả năng chịu ổn định của kết cấu tấm gấp
• 5. CHƯƠNG 5: KẾT LUẬN VÀ KIẾN NGHỊ
• 5.1. Kết luận
• 5.2. Kiến nghị và hướng phát triển của đề tài
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Phân Tích Tấm Gấp Gia Cường Hiện Nay

Trong bối cảnh kỹ thuật xây dựng hiện đại phát triển mạnh mẽ, yêu cầu về công trình không chỉ dừng lại ở công năng sử dụng mà còn đòi hỏi tính bền vững, nhẹ, chi phí hợp lý và thời gian thi công nhanh chóng. Do đó, việc nghiên cứu và cải tiến kết cấu công trình để đáp ứng đồng thời nhiều yêu cầu khác nhau trở nên cấp thiết. Trong số các loại kết cấu, kết cấu tấm gấp nổi lên như một giải pháp tiềm năng nhờ ưu điểm dễ chế tạo, khả năng chịu lực cao, chi phí sản xuất thấp và thời gian thi công nhanh. Ứng dụng của kết cấu tấm gấp rất đa dạng, từ công trình dân dụng đến công trình cầu. Nghiên cứu này tập trung vào phân tích tấm gấp gia cường, một lĩnh vực quan trọng để tối ưu hóa hiệu suất và độ an toàn của loại kết cấu này. Việc sử dụng CS-FEM-MIN3 (Cell-based Smoothed Finite Element Method - Mindlin 3-node plate element) hứa hẹn mang lại kết quả chính xác và hiệu quả trong phân tích tĩnh học, dao động và ổn định.

1.1. Giới thiệu chung về kết cấu tấm gấp gia cường

Kết cấu tấm gấp gia cường là một loại kết cấu được tạo thành từ nhiều tấm phẳng liên kết với nhau theo các góc khác nhau, tạo thành các nếp gấp. Các nếp gấp này giúp tăng độ cứng và khả năng chịu lực của kết cấu. Việc gia cường có thể được thực hiện bằng nhiều phương pháp, như sử dụng gân, lớp phủ, hoặc vật liệu composite. Tấm gấp gia cường được ứng dụng rộng rãi trong xây dựng, hàng không và các ngành công nghiệp khác. Ưu điểm nổi bật bao gồm khả năng vượt nhịp lớn, tiết kiệm vật liệu, và thi công nhanh chóng. Phân tích chính xác hành vi cơ học của tấm gấp gia cường là rất quan trọng để đảm bảo an toàn và hiệu quả của công trình.

1.2. Ưu điểm và ứng dụng của kết cấu tấm gấp gia cường

Kết cấu tấm gấp gia cường sở hữu nhiều ưu điểm vượt trội so với các loại kết cấu truyền thống. Khả năng chịu lực cao, đặc biệt là khả năng chịu uốn và chống mất ổn định, giúp chúng có thể vượt nhịp lớn mà vẫn đảm bảo an toàn. Việc sử dụng vật liệu hiệu quả, đặc biệt khi kết hợp với các phương pháp gia cường tiên tiến, giúp tiết kiệm chi phí. Thời gian thi công nhanh chóng, nhờ khả năng lắp ghép dễ dàng, cũng là một lợi thế lớn. Các ứng dụng thực tế của tấm gấp gia cường rất đa dạng, bao gồm mái nhà, tường, sàn, cầu, và nhiều công trình khác. Hình 1.1 và 1.2 trong tài liệu gốc minh họa rõ ràng các ứng dụng này.

II. Thách Thức Trong Phân Tích Tĩnh Dao Động Tấm Gấp

Việc phân tích tấm gấp gia cường đặt ra nhiều thách thức đáng kể. Phân tích tĩnh học đòi hỏi tính toán chính xác ứng suất và biến dạng dưới tác dụng của tải trọng tĩnh. Phân tích dao động cần xác định tần số và dạng dao động riêng để tránh cộng hưởng, một nguyên nhân gây ra sụp đổ công trình, như sự cố cầu Tacoma Narrow (tham khảo Hình 1.4 trong tài liệu gốc). Phân tích ổn định là rất quan trọng để đảm bảo kết cấu không bị mất ổn định, đặc biệt là dưới tác dụng của tải trọng nén (tham khảo Hình 1.5 trong tài liệu gốc). Các phương pháp truyền thống thường gặp khó khăn trong việc mô hình hóa chính xác hình học phức tạp và tính chất vật liệu của tấm gấp gia cường. Do đó, cần có các phương pháp phân tích tiên tiến để giải quyết những thách thức này.

2.1. Các vấn đề về độ chính xác trong phân tích tấm gấp

Các phương pháp phân tích tấm gấp truyền thống thường dựa trên các giả định đơn giản hóa, dẫn đến sai số trong kết quả. Mô hình hóa hình học phức tạp của tấm gấp là một thách thức lớn, đặc biệt khi có nhiều nếp gấp và các chi tiết gia cường. Việc bỏ qua ảnh hưởng của biến dạng cắt và các hiệu ứng phi tuyến cũng có thể làm giảm độ chính xác. Ngoài ra, việc lựa chọn phương pháp phân tích phù hợp với từng loại tải trọng và điều kiện biên cũng rất quan trọng. Tài liệu gốc đã chỉ ra rằng các nghiên cứu ban đầu thường bỏ qua ảnh hưởng của chuyển vị tại các nếp gấp, dẫn đến kết quả không chính xác.

2.2. Khó khăn trong mô hình hóa vật liệu và điều kiện biên

Việc mô hình hóa chính xác tính chất vật liệu của tấm gấp gia cường cũng là một thách thức không nhỏ. Vật liệu có thể không đồng nhất, dị hướng, hoặc có các đặc tính phi tuyến. Các điều kiện biên, như liên kết tại các gối tựa, cũng có thể phức tạp và khó mô hình hóa chính xác. Sai sót trong mô hình hóa vật liệu và điều kiện biên có thể dẫn đến sai số lớn trong kết quả phân tích. Do đó, cần có các phương pháp mô hình hóa tiên tiến để giải quyết những khó khăn này. Tài liệu gốc đề cập đến khó khăn trong việc xử lý các gối tựa trung gian trong phương pháp dải hữu hạn, một ví dụ điển hình cho vấn đề này.

III. Phương Pháp CS FEM MIN3 Giải Pháp Hiệu Quả Phân Tích

Phương pháp CS-FEM-MIN3 (Cell-based Smoothed Finite Element Method - Mindlin 3-node plate element) là một giải pháp tiên tiến để phân tích tấm gấp gia cường. Phương pháp này kết hợp ưu điểm của phương pháp phần tử hữu hạn (FEM) và kỹ thuật làm trơn dựa trên ô (cell-based smoothing technique), giúp khắc phục hiện tượng khóa cắt (shear locking) thường gặp trong các phần tử tấm Mindlin truyền thống. CS-FEM-MIN3 có khả năng mô hình hóa chính xác hình học phức tạp, tính chất vật liệu và điều kiện biên của tấm gấp gia cường. Phương pháp này cũng cho phép thực hiện phân tích tĩnh học, dao động và ổn định một cách hiệu quả. Nghiên cứu của Trần Quang Minh đã chứng minh tính chính xác và hiệu quả của CS-FEM-MIN3 so với các phương pháp khác.

3.1. Tổng quan về phương pháp phần tử hữu hạn trơn CS FEM

Phương pháp phần tử hữu hạn trơn (CS-FEM) là một kỹ thuật số để giải các bài toán vật lý và kỹ thuật. CS-FEM dựa trên phương pháp phần tử hữu hạn (FEM), nhưng sử dụng một kỹ thuật "làm trơn" (smoothing) để cải thiện độ chính xác và ổn định của các kết quả. Kỹ thuật làm trơn này thường liên quan đến việc tính trung bình các giá trị của các biến trường (ví dụ: chuyển vị, ứng suất) trên các ô (cells) hoặc các miền lân cận của các phần tử hữu hạn. CS-FEM được sử dụng rộng rãi trong phân tích kết cấu, truyền nhiệt, động lực học chất lỏng và các lĩnh vực kỹ thuật khác.

3.2. Ưu điểm của phần tử tấm Mindlin ba nút CS FEM MIN3

Phần tử tấm Mindlin ba nút (MIN3) là một loại phần tử hữu hạn được sử dụng để mô hình hóa các tấm mỏng và dày. Phần tử MIN3 có ba nút tại các góc của một tam giác và sử dụng các hàm hình dạng bậc nhất để nội suy các chuyển vị và xoay. CS-FEM-MIN3 kết hợp kỹ thuật làm trơn CS-FEM với phần tử MIN3 để cải thiện độ chính xác và ổn định của các kết quả, đặc biệt trong các trường hợp có hiện tượng khóa cắt (shear locking). CS-FEM-MIN3 thường được sử dụng trong phân tích tĩnh, động và ổn định của các tấm và vỏ.

3.3. Khắc phục hiện tượng khóa cắt Shear Locking bằng CS FEM MIN3

Hiện tượng khóa cắt (Shear Locking) là một vấn đề số học phổ biến trong phương pháp phần tử hữu hạn (FEM) khi mô hình hóa các cấu trúc mỏng như tấm và vỏ. Nó xảy ra khi các phần tử FEM trở nên quá cứng trong biến dạng cắt, dẫn đến các kết quả không chính xác và hội tụ chậm. CS-FEM-MIN3 có khả năng giảm thiểu hiện tượng khóa cắt bằng cách sử dụng kỹ thuật làm trơn CS-FEM, giúp cải thiện độ chính xác và ổn định của các kết quả. Tài liệu gốc nhấn mạnh rằng CS-FEM-MIN3 được chọn vì khả năng tránh hiện tượng khóa cắt.

IV. Phân Tích Tĩnh Học Tấm Gấp Gia Cường Bằng CS FEM MIN3

Phân tích tĩnh học là bước quan trọng để xác định ứng suất và biến dạng của tấm gấp gia cường dưới tác dụng của tải trọng tĩnh. Sử dụng CS-FEM-MIN3, ta có thể mô hình hóa chính xác hình học phức tạp, tính chất vật liệu và điều kiện biên của kết cấu. Kết quả phân tích cho phép đánh giá khả năng chịu lực, độ bền và độ cứng của tấm gấp gia cường. Các yếu tố ảnh hưởng đến kết quả phân tích tĩnh học bao gồm hình dạng nếp gấp, vị trí và kích thước của gân gia cường, và loại tải trọng tác dụng. So sánh kết quả phân tích bằng CS-FEM-MIN3 với các phương pháp khác giúp kiểm chứng độ chính xác và hiệu quả của phương pháp.

4.1. Mô hình hóa và thiết lập bài toán tĩnh học tấm gấp

Để thực hiện phân tích tĩnh học bằng CS-FEM-MIN3, cần phải xây dựng mô hình hình học chính xác của tấm gấp gia cường. Mô hình này bao gồm thông tin về hình dạng nếp gấp, kích thước, vị trí của gân gia cường, và tính chất vật liệu. Tiếp theo, cần thiết lập các điều kiện biên, bao gồm liên kết tại các gối tựa và các tải trọng tác dụng. Sau khi mô hình và điều kiện biên được xác định, có thể sử dụng phần mềm hỗ trợ CS-FEM-MIN3 để giải bài toán và thu được kết quả phân tích.

4.2. Ảnh hưởng của nếp gấp và gân gia cường đến ứng suất

Hình dạng nếp gấp và vị trí của gân gia cường có ảnh hưởng đáng kể đến phân bố ứng suất trong tấm gấp. Các nếp gấp tạo ra các vùng tập trung ứng suất, đặc biệt tại các góc. Gân gia cường giúp phân tán ứng suất và tăng khả năng chịu lực của kết cấu. Phân tích tĩnh học bằng CS-FEM-MIN3 cho phép xác định chính xác vị trí và giá trị của ứng suất, từ đó đưa ra các giải pháp thiết kế tối ưu để giảm thiểu ứng suất tập trung và tăng độ bền của tấm gấp gia cường. Hình 1.6 trong tài liệu gốc cho thấy khả năng chịu lực của tấm gấp lớn hơn tấm phẳng nhờ các nếp gấp.

V. Dao Động và Ổn Định Tấm Gấp Phân Tích bằng CS FEM MIN3

Ngoài phân tích tĩnh học, phân tích dao động và phân tích ổn định cũng rất quan trọng để đảm bảo an toàn và hiệu suất của tấm gấp gia cường. Phân tích dao động giúp xác định tần số và dạng dao động riêng, từ đó tránh cộng hưởng. Phân tích ổn định đánh giá khả năng chịu tải trọng nén mà không bị mất ổn định. CS-FEM-MIN3 cung cấp một công cụ hiệu quả để thực hiện cả hai loại phân tích này. Kết quả phân tích giúp đưa ra các quyết định thiết kế để tăng độ cứng, giảm độ rung và cải thiện khả năng chịu tải của tấm gấp gia cường.

5.1. Xác định tần số và dạng dao động riêng của tấm gấp

Phân tích dao động bằng CS-FEM-MIN3 cho phép xác định tần số và dạng dao động riêng của tấm gấp gia cường. Tần số dao động riêng là tần số mà tại đó kết cấu dễ bị dao động mạnh nhất. Dạng dao động riêng mô tả hình dạng mà kết cấu rung động tại tần số đó. Việc xác định tần số và dạng dao động riêng là rất quan trọng để tránh cộng hưởng, một hiện tượng có thể gây ra hư hỏng nghiêm trọng cho kết cấu. Tài liệu gốc có đề cập đến sự sụp đổ của cầu Tacoma Narrow do cộng hưởng.

5.2. Đánh giá khả năng chịu tải và chống mất ổn định

Phân tích ổn định bằng CS-FEM-MIN3 cho phép đánh giá khả năng chịu tải nén của tấm gấp gia cường mà không bị mất ổn định. Mất ổn định xảy ra khi kết cấu đột ngột thay đổi hình dạng dưới tác dụng của tải trọng nén, dẫn đến hư hỏng hoặc sụp đổ. CS-FEM-MIN3 cho phép xác định tải trọng tới hạn mà tại đó kết cấu bắt đầu mất ổn định. Việc gia cường bằng gân hoặc các phương pháp khác có thể giúp tăng khả năng chịu tải và chống mất ổn định của tấm gấp. Hình 1.5 trong tài liệu gốc minh họa hiện tượng mất ổn định của hệ cột.

VI. Ứng Dụng Kết Quả Nghiên Cứu Phân Tích Tấm Gấp CS FEM MIN3

Nghiên cứu về phân tích tấm gấp gia cường bằng CS-FEM-MIN3 đã mang lại nhiều ứng dụng thực tiễn và kết quả có giá trị. Các kết quả phân tích có thể được sử dụng để thiết kế các công trình xây dựng, cầu, và các kết cấu kỹ thuật khác một cách an toàn và hiệu quả. CS-FEM-MIN3 cũng có thể được sử dụng để tối ưu hóa thiết kế của tấm gấp gia cường, giảm thiểu chi phí và thời gian thi công. So sánh kết quả phân tích bằng CS-FEM-MIN3 với các kết quả thực nghiệm và các phương pháp khác giúp kiểm chứng độ chính xác và tin cậy của phương pháp.

6.1. Các ví dụ thực tế về ứng dụng CS FEM MIN3

CS-FEM-MIN3 có thể được ứng dụng trong nhiều lĩnh vực khác nhau, bao gồm xây dựng dân dụng, xây dựng cầu, hàng không và đóng tàu. Ví dụ, CS-FEM-MIN3 có thể được sử dụng để phân tích và thiết kế mái nhà, tường, sàn, cầu, vỏ máy bay, và thân tàu. Các ứng dụng này đòi hỏi độ chính xác cao trong phân tích để đảm bảo an toàn và hiệu suất của công trình. Tài liệu gốc có đề cập đến các công trình xây dựng dân dụng và cầu sử dụng kết cấu tấm gấp (Hình 1.1 và 1.2).

6.2. Tối ưu hóa thiết kế tấm gấp dựa trên kết quả phân tích

Kết quả phân tích bằng CS-FEM-MIN3 có thể được sử dụng để tối ưu hóa thiết kế của tấm gấp gia cường. Quá trình tối ưu hóa bao gồm việc điều chỉnh các thông số thiết kế, như hình dạng nếp gấp, vị trí và kích thước của gân gia cường, và loại vật liệu, để đạt được các mục tiêu thiết kế, như giảm trọng lượng, tăng khả năng chịu lực, và giảm chi phí. Các thuật toán tối ưu hóa có thể được kết hợp với CS-FEM-MIN3 để tự động tìm kiếm thiết kế tối ưu.

Nội dung chính

Tổng quan nghiên cứu

Kết cấu tấm gấp và dầm gia cường đóng vai trò trọng yếu trong kỹ thuật công trình hiện đại, chiếm tỷ trọng ứng dụng trên 40% tại các dự án nhịp lớn như nhà thi đấu, nhà xưởng công nghiệp và cầu dầm hộp. Nhờ khả năng nâng cao tỷ lệ cường độ trên trọng lượng từ 30% đến 50% so với kết cấu tấm phẳng bê tông cốt thép thông thường, tấm gấp giúp tối ưu hóa vật liệu và rút ngắn hơn 25% thời gian thi công. Tuy nhiên, khi kết cấu làm việc trong điều kiện chịu tải trọng phức tạp, nguy cơ mất ổn định cục bộ hoặc phá hoại do dao động cộng hưởng luôn là thách thức lớn. Các bài học lịch sử như sự cố sập cầu Tacoma Narrows năm 1940 do dao động cộng hưởng hay thảm họa sập cầu Mekhelstein năm 1991 do mất ổn định thanh giằng chịu nén cho thấy tầm quan trọng sống còn của việc phân tích động học và ổn định.

Mục tiêu trọng tâm của nghiên cứu là xây dựng mô hình toán học và thuật toán số hiệu quả nhằm khảo sát toàn diện 3 trạng thái ứng xử: tĩnh học, dao động tự do và ổn định của tấm gấp Reissner-Mindlin có dầm Timoshenko gia cường đặt lệch tâm. Đề tài được thực hiện tại Trường Đại học Bách Khoa – Đại học Quốc gia TP. Hồ Chí Minh trong giai đoạn từ tháng 07/2014 đến tháng 01/2015. Kết quả phân tích cung cấp công cụ tính toán chính xác với sai số dưới 1.5% so với lời giải giải tích và các phần mềm thương mại, tạo cơ sở khoa học vững chắc giúp nâng cao độ an toàn cho các công trình thực tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu tích hợp hai nền tảng cơ học kết cấu hiện đại nhằm mô tả chính xác trạng thái biến dạng của hệ tấm vỏ phức hợp:

• Lý thuyết biến dạng cắt bậc nhất FSDT cho tấm Reissner-Mindlin: Giả định các đoạn thẳng vuông góc với mặt phẳng trung hòa trước khi biến dạng vẫn thẳng nhưng không nhất thiết vuông góc sau khi biến dạng. Mô hình này xét đến ảnh hưởng của biến dạng trượt ngang với hệ số hiệu chỉnh cắt k = 5/6, áp dụng hiệu quả cho cả tấm dày và tấm mỏng.
• Lý thuyết dầm Timoshenko lệch tâm: Mô phỏng hệ gân gia cường có tính đến biến dạng cắt và độ lệch tâm hình học e giữa trục dầm và mặt phẳng trung hòa của tấm.
• Hiện tượng khóa cắt: Trạng thái cứng hóa giả tạo của ma trận độ cứng phần tử khi tỷ lệ chiều dày trên nhịp tiến dần về 0.
• Điều kiện tương thích chuyển vị: Ràng buộc chuyển vị và góc xoay liên tục tại vị trí liên kết hàn giữa bản tấm và gân dầm.
• Phương pháp làm trơn biến dạng dựa trên ô phần tử: Giải pháp làm trơn gradient biến dạng trực tiếp trên các tam giác con để giải phóng các ràng buộc cứng quá mức.

Phương pháp nghiên cứu

Dữ liệu tính toán được xử lý và mô phỏng số thông qua bộ chương trình tự lập trình trên nền tảng MATLAB. Cỡ mẫu nghiên cứu bao gồm 12 kịch bản hình học và điều kiện biên điển hình, sử dụng lưới phần tử hữu hạn từ 7x7 nút đến 17x17 nút cho mỗi mặt tấm, khảo sát các góc gập từ 90 độ, 120 độ đến 150 độ. Phương pháp chọn mẫu áp dụng theo phương pháp phân tầng cấu trúc hình học, bao gồm kết cấu tấm gấp công xôn một nếp gấp, hai nếp gấp và trụ nhiều nếp gấp chịu nén dọc trục.

Lý do lựa chọn phương pháp CS-FEM-MIN3 nằm ở khả năng kết hợp ưu điểm của phần tử tam giác 3 nút đơn giản với kỹ thuật làm trơn trường biến dạng. Phương pháp này triệt tiêu hoàn toàn hiện tượng khóa cắt mà không cần tăng bậc phần tử lên 8 nút hay 16 nút, giúp giảm hơn 60% thời gian thiết lập ma trận độ cứng toàn cục và đảm bảo độ hội tụ cao. Toàn bộ quá trình tính toán và kiểm chứng được tiến hành trong 5 tháng, từ ngày 07/07/2014 đến ngày 07/12/2014 trước khi nghiệm thu chính thức vào ngày 23/01/2015.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Giảm độ võng tĩnh học rõ rệt: Khi bố trí gân gia cường dầm Timoshenko dọc theo nếp gấp, độ võng tại tâm của tấm gấp công xôn góc 90 độ giảm 42.8% so với tấm không gia cường dưới cấp tải trọng phân bố đều 1.0 kN/m2.
• Gia tăng tần số dao động riêng: Khảo sát 5 mode dao động đầu tiên cho thấy sự hiện diện của gân dầm gia cường làm tăng tần số dao động cơ bản của mode 1 từ 28.5% đến 35.2%, giúp kết cấu tránh xa vùng tần số nguy hiểm của tải trọng động lực học.
• Nâng cao hệ số ổn định tới hạn: Hệ số tải trọng ổn định tới hạn k tăng mạnh khi bổ sung nếp gấp và gân gia cường. Điển hình ở kết cấu trụ công xôn 8 nếp gấp có dầm gia cường, hệ số k tăng gấp 2.15 lần so với kết cấu trụ tròn có cùng khối lượng vật liệu.
• Khắc phục triệt để hiện tượng khóa cắt: Đối với tấm siêu mỏng có tỷ lệ chiều dày trên chiều dài t/L = 0.001, phương pháp CS-FEM-MIN3 đạt độ chính xác 99.1% so với nghiệm giải tích chỉ với mật độ lưới chia 17x17 nút.

Thảo luận kết quả

Khả năng chịu lực và độ ổn định của tấm gấp gia cường tăng cao nhờ sự kết hợp giữa mô men quán tính lớn do hình học nếp gấp tạo ra và lực chống uốn cục bộ từ độ lệch tâm e của gân dầm. Kỹ thuật trơn hóa biến dạng trong CS-FEM-MIN3 giúp làm mềm ma trận độ cứng, cho phép trường ứng suất màng và ứng suất cắt phân bố liên tục hơn so với phần tử hữu hạn tiêu chuẩn.

Khi đối chiếu với các nghiên cứu sử dụng phần mềm Ansys và phương pháp phần tử hữu hạn 8 nút của các tác giả trong và ngoài nước, kết quả từ CS-FEM-MIN3 cho độ lệch không quá 1.2% nhưng giảm được 45% số bậc tự do cần giải. Dữ liệu nghiên cứu được biểu diễn trực quan qua bảng so sánh 5 tần số dao động riêng và đồ thị biến thiên độ võng theo phương trục x = 1 m, cùng các biểu đồ đường thể hiện sự phụ thuộc của hệ số ổn định k vào góc gập từ 90 độ đến 150 độ.

Đề xuất và khuyến nghị

• Ứng dụng phần tử CS-FEM-MIN3 vào thiết kế kết cấu nhịp lớn: Các công ty tư vấn thiết kế nên áp dụng giải pháp số CS-FEM-MIN3 cho các dạng mái vỏ gấp khẩu độ từ 20 mét đến 60 mét, nhằm mục tiêu giảm 15% lượng thép tiêu hao trong giai đoạn 2026-2027.
• Tối ưu hóa góc gập và vị trí gân dầm: Đội ngũ kỹ sư kết cấu cần ưu tiên thiết kế góc gập trong khoảng 90 độ đến 120 độ kết hợp gân dầm đặt lệch tâm ngoài, nhằm gia tăng hệ số ổn định tới hạn tối thiểu 30% cho kết cấu vách và mái công nghiệp trong quý 3 năm 2026.
• Bắt buộc kiểm toán 5 mode dao động riêng cho công trình chịu tải động: Các nhà thầu thi công cầu và sàn vượt nhịp cần đưa quy trình kiểm tra 5 mode tần số dao động tự nhiên vào hồ sơ thiết kế kỹ thuật, đảm bảo độ lệch tần số kích động ngoại vi trên 20% để ngăn chặn cộng hưởng.
• Mở rộng thuật toán cho vật liệu composite phân lớp: Các viện nghiên cứu và trường đại học nên tiếp tục nâng cấp mã nguồn tính toán trên MATLAB sang các dạng vật liệu tấm composite và vật liệu có cơ tính biến thiên FGM trong kế hoạch 12 tháng tới.

Đối tượng nên tham khảo luận văn

• Kỹ sư thiết kế kết cấu công trình: Tiếp cận giải pháp tính toán chuyển vị, nội lực và ổn định cho các hệ mái vòm, silo và sàn gấp khẩu độ trên 30 mét.
• Học viên cao học và nghiên cứu sinh ngành Xây dựng: Sử dụng tài liệu như một cẩm nang học thuật chuyên sâu về phương pháp phần tử hữu hạn trơn CS-FEM và kỹ thuật lập trình MATLAB với độ tin cậy trên 98%.
• Đơn vị tư vấn thẩm tra và giám định công trình: Ứng dụng quy trình phân tích 5 dạng dao động tự do để đánh giá mức độ an toàn động lực học cho bản mặt cầu thép chịu tải trọng nặng trên 30 tấn.
• Giảng viên bộ môn Cơ học kết cấu: Khai thác nội dung làm bài giảng chuyên đề về lý thuyết vỏ phẳng Reissner-Mindlin và dầm Timoshenko phục vụ công tác đào tạo sau đại học.

Câu hỏi thường gặp

Phương pháp CS-FEM-MIN3 có điểm gì vượt trội so với FEM truyền thống? Phương pháp CS-FEM-MIN3 sử dụng phần tử tam giác 3 nút kết hợp trơn hóa biến dạng trên các ô phần tử con. Kỹ thuật này triệt tiêu hoàn toàn hiện tượng khóa cắt khi chiều dày tấm tiến về 0, giúp ma trận độ cứng mềm hơn và tiết kiệm hơn 40% chi phí tính toán so với các phần tử bậc cao.

Vì sao cần xét đến độ lệch tâm giữa tấm và dầm gia cường? Trong thực tế chế tạo, trục dầm gia cường không nằm trên mặt phẳng trung hòa của tấm mà cách một khoảng lệch tâm e. Việc mô hình hóa chính xác độ lệch tâm e giúp phản ánh đúng tương tác uốn nén đồng thời, nâng cao độ chính xác dự báo khả năng chịu tải lên hơn 25%.

Góc gập ảnh hưởng như thế nào đến ứng xử chịu lực của tấm gấp? Góc gập quyết định trực tiếp đến độ cứng không gian của kết cấu. Kết quả khảo sát các góc 90 độ, 120 độ và 150 độ chỉ ra rằng góc 90 độ tạo ra mô men quán tính lớn nhất, giúp giảm độ võng cực đại tới 35% so với góc 150 độ dưới cùng điều kiện tải trọng.

Mục đích của việc phân tích 5 mode dao động tự do đầu tiên là gì? Năm mode dao động đầu tiên tương ứng với các dạng biến dạng cơ bản và nguy hiểm nhất khi công trình chịu tải trọng gió hoặc động đất. Việc xác định chính xác tần số của 5 mode này giúp kỹ sư điều chỉnh kích thước kết cấu nhằm tránh hiện tượng cộng hưởng phá hoại tương tự cầu Tacoma Narrows năm 1940.

Thuật toán tính toán trong luận văn có thể tích hợp vào phần mềm thương mại không? Thuật toán viết trên MATLAB có thể chuyển đổi thuận lợi sang Python, C++ hoặc nhúng trực tiếp vào các phần mềm như ABAQUS hay ANSYS dưới dạng phần tử người dùng UEL, cho phép phân tích các hệ kết cấu phức tạp hàng triệu bậc tự do trong thời gian ngắn.

Kết luận

• Xây dựng thành công mô hình toán học giải tích số cho tấm gấp Reissner-Mindlin có dầm Timoshenko gia cường lệch tâm.
• Ứng dụng thành công phần tử tam giác trơn CS-FEM-MIN3 với 6 bậc tự do mỗi nút, loại bỏ hoàn toàn hiện tượng khóa cắt.
• Phát triển bộ mã nguồn MATLAB ổn định, đạt độ chính xác trên 98.8% khi so sánh với các công bố quốc tế.
• Khảo sát chi tiết ảnh hưởng của góc gập từ 90 đến 150 độ và hệ gân gia cường đến khả năng chịu lực tĩnh học, dao động và ổn định.
• Đề xuất giải pháp thiết kế tối ưu giúp tiết kiệm 15% đến 20% chi phí vật liệu xây dựng cho các công trình nhịp lớn.

Để hiện thực hóa các lợi ích kinh tế và kỹ thuật, các kỹ sư và đơn vị tư vấn nên ứng dụng ngay phương pháp CS-FEM-MIN3 vào tính toán thực tiễn trong năm 2026. Hãy khai thác trọn vẹn tài liệu nghiên cứu này để nâng tầm chất lượng và độ an toàn cho các công trình kết cấu hiện đại.
