Giới thiệu dự án

Trong ngành công nghiệp giao thông vận tải và logistics hiện đại, phương tiện vận tải hạng nặng (Heavy-Duty Commercial Vehicles) đóng vai trò huyết mạch trong chuỗi cung ứng toàn cầu. Theo thống kê an toàn giao thông đường bộ quốc tế, hơn 35% các vụ tai nạn nghiêm trọng liên quan đến xe tải hạng nặng bắt nguồn từ sự cố suy giảm hoặc mất hiệu lực của hệ thống phanh khi vận hành ở dải tốc độ cao hoặc khi chở đầy tải.

Vấn đề kỹ thuật cốt lõi (Problem Statement) nằm ở việc tính toán, kiểm nghiệm động lực học và thiết kế tối ưu hóa hệ thống phanh cho dòng xe tải có tổng trọng tải toàn bộ khi đầy tải lên tới $G = 17.000\text{ kg}$ ($170\text{ kN}$). Với khối lượng quán tính lớn, hệ thống phanh đối mặt với các thách thức kỹ thuật nghiêm trọng:

  • Hiện tượng quá nhiệt tang trống phanh (Brake Fade) dẫn đến suy giảm đột ngột hệ số ma sát giữa má phanh và trống phanh.
  • Nguy cơ tự siết nguy hiểm (Self-locking) gây bó cứng bánh xe mất kiểm soát hướng lái.
  • Trễ thời gian phản hồi dẫn động trên dòng xe tải hạng nặng nếu sử dụng các cơ cấu dẫn động thuần túy không có trợ lực tối ưu.

Mục tiêu cụ thể của dự án nghiên cứu:

  1. Thiết lập mô hình động học và động lực học phanh: Xác định chính xác mô-men phanh cần thiết trên các trục ($M_{p1}, M_{p2}$) nhằm tận dụng tối đa hệ số bám $\varphi = 0,6$ của mặt đường, triệt tiêu nguy cơ trượt lết nguy hiểm.
  2. Thiết kế cơ cấu phanh guốc tang trống đối xứng: Ứng dụng phương pháp họa đồ lực phanh giải tích chính xác để tính toán góc đặt lực $\delta$, bán kính đặt lực $\rho$, phản lực chốt phanh $U$ và kiểm soát hiện tượng tự siết.
  3. Tính toán tối ưu hệ thống dẫn động khí nén - thủy lực kết hợp (Air-over-Hydraulic Brake System): Xác định thông số xi lanh công tác ($d = 70\text{ mm}$), xi lanh chính ($D_d = 35\text{ mm}$), máy nén khí hai cấp, hai bình chứa khí nén $35\text{ lít}$ và cụm van phân phối hai dòng độc lập.
  4. Kiểm nghiệm độ bền và ổn định nhiệt: Kiểm tra ứng suất cắt/dập chốt phanh ($\tau = 25\text{ MPa}$), ứng suất tương đương vỏ tang trống phanh bằng gang CX18-36 ($\sigma_{td} = 56,16\text{ MPa} < [\sigma_k] = 180\text{ MPa}$), và độ tăng nhiệt độ sau một chu kỳ phanh ngặt ($\Delta t \le 15^\circ\text{C}$).
  5. Xây dựng quy trình chẩn đoán, bảo dưỡng kỹ thuật: Thiết lập ma trận xử lý sự cố (Troubleshooting Matrix) và các bài kiểm tra áp suất định lượng cho hệ thống dẫn động khí nén.

Phạm vi nghiên cứu tập trung vào cơ cấu phanh tang trống guốc đối xứng qua trục/tâm kết hợp hệ thống dẫn động khí nén hai dòng áp suất làm việc $6 - 7\text{ kG/cm}^2$, không đi sâu vào việc phát triển thuật toán vi điều khiển ECU cho hệ thống chống bó cứng phanh (Anti-lock Braking System - ABS) nâng cao.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hệ thống phanh trên phương tiện vận tải thương mại hiện nay được phân hóa theo các cơ cấu phanh và phương thức dẫn động chính. Bảng phân tích ưu - nhược điểm kỹ thuật:

Hệ thống dẫn động / Cơ cấu Ưu điểm kỹ thuật Nhược điểm & Hạn chế Phạm vi ứng dụng tối ưu
Dẫn động thủy lực thuần túy Độ nhạy cao, kết cấu nhỏ gọn, áp suất đồng đều Lực đạp bàn đạp lớn khi tải nặng; giới hạn lực ép bánh xe Xe con, xe tải nhẹ ($< 3,5\text{ tấn}$)
Dẫn động khí nén thuần túy Lực điều khiển nhỏ, nguồn năng lượng khí dồi dào, an toàn khi xì hở cục bộ Độ nhạy trễ hơn thủy lực, kích thước bầu phanh lớn Xe tải nặng ($> 15\text{ tấn}$), xe đầu kéo, sơ-mi rơ-moóc
Dẫn động thủy - khí kết hợp Kết hợp lực ép cực lớn của khí nén với độ nhạy truyền động tức thời của thủy lực Kết cấu phức tạp, yêu cầu bảo dưỡng cả 2 môi chất dầu - khí Xe tải trung và tải nặng ($8 - 17\text{ tấn}$)
Cơ cấu phanh đĩa (Disc Brake) Tản nhiệt cực tốt, thoát nước nhanh, không tự siết Chi phí chế tạo cao, lực ép yêu cầu rất lớn, độ mòn má nhanh Xe du lịch cao cấp, trục trước xe tải nhẹ
Cơ cấu phanh tang trống (Drum) Tạo mô-men phanh lớn trong không gian nhỏ, kín bụi bẩn Tản nhiệt chậm, dễ biến dạng nhiệt khi phanh liên tục Trục sau xe tải nặng, xe chuyên dụng

Áp dụng phương pháp phân loại yêu cầu MoSCoW trong thiết kế hệ thống phanh xe tải 17 tấn:

  • Must Have (Bắt buộc có): Cơ cấu phanh guốc đối xứng chống tự siết; dẫn động khí nén 2 dòng độc lập (cầu trước - cầu sau); hệ thống xả cặn khí tự động; van điều chỉnh áp suất và bình tích năng lượng dự trữ đủ tối thiểu 8 lần phanh khi dừng máy nén.
  • Should Have (Nên có): Bộ điều hòa lực phanh theo tải trọng cầu sau; cảm biến áp suất điện tử cảnh báo sớm trên bảng táp-lô; cơ cấu bù khe hở má phanh tự động.
  • Could Have (Có thể mở rộng): Tích hợp van xả nhanh rơ-moóc; bộ sấy cồn chống đông băng đường ống trong vùng khí hậu lạnh.
  • Won't Have (Chưa tích hợp giai đoạn này): Cụm thủy lực điều khiển điện tử ABS đa kênh chủ động (Active ESC/EBS).

Thiết kế hệ thống

Kiến trúc tổng thể của hệ thống phanh bao gồm 2 phân hệ chính: Cơ cấu phanh tại bánh xe và Hệ thống dẫn động - điều khiển thủy khí 2 dòng độc lập.

+-------------------------------------------------------------------------+
|                    KIẾN TRÚC HỆ THỐNG PHANH XE TẢI 17 TẤN              |
+-------------------------------------------------------------------------+
                                     |
              +----------------------+----------------------+
              |                                             |
              v                                             v
   [CƠ CẤU PHANH BÁNH XE]                       [HỆ THỐNG DẪN ĐỘNG THỦY - KHÍ]
   - Tang trống gang CX18-36                    - Máy nén khí 2 xi lanh (1250 rpm)
   - Guốc phanh & Má ma sát ($m=8$)              - Bình chứa khí nén kép ($2 \times 35L$)
   - Trục cam ép / Xi lanh bánh xe              - Van phân phối kép 2 dòng độc lập
   - Chốt phanh quay cố định ($d=35mm$)         - Cụm xi lanh thủy - khí biến đổi lực
   - Bạc lệch tâm điều chỉnh khe hở             - Đường ống dẫn dầu áp suất cao

Thông số công nghệ và tiêu chuẩn kỹ thuật thiết kế:

  • Tổng trọng lượng đầy tải ($G$): $17.000\text{ kg}$ ($G_{tĩnh\ trước} = 5.500\text{ kg}$, $G_{tĩnh\ sau} = 11.500\text{ kg}$).
  • Tọa độ trọng tâm: $a = 4.060\text{ mm}$ (khoảng cách cầu trước đến trọng tâm), $b = 1.940\text{ mm}$ (khoảng cách cầu sau đến trọng tâm), chiều dài cơ sở $L = 6.000\text{ mm}$.
  • Cỡ lốp: $10.00-20$ (Bán kính làm việc trung bình bánh xe $r_{bx} = 0,51\text{ m}$).
  • Gia tốc chậm dần cực đại: $j_{\max} = 5,5\text{ m/s}^2$.
  • Áp suất làm việc khí nén: $p_{ki} = 0,6 - 0,7\text{ MPa}$ ($6 - 7\text{ kG/cm}^2$).
  • Áp suất dầu cực đại xi lanh bánh xe: $p_i = 10\text{ MPa}$ ($100\text{ kG/cm}^2$).

Thiết kế kết cấu van phân phối hai dòng đảm bảo tính tùy động áp suất: Tỷ lệ thuận giữa hành trình dịch chuyển bàn đạp $S_{bđ}$ và lực ép $Q_{bđ}$ với áp suất khí phân phối đến các bầu phanh cầu trước ($p_1$) và cầu sau ($p_2$).

Methodology

Quy trình nghiên cứu, tính toán thiết kế và kiểm nghiệm tuân thủ phương pháp luận kỹ thuật cơ khí động lực (Mechanical Engineering Design Lifecycle):

  1. Giai đoạn 1: Khảo sát & Động lực học phanh: Xác định phân bố tải trọng động khi phanh, tính toán mô-men phanh lý thuyết cần thiết trên từng cầu.
  2. Giai đoạn 2: Tính toán cơ cấu phanh giải tích & Họa đồ lực: Xác định các thông số hình học (góc ôm $\beta_0$, bán kính đặt lực $\rho$, góc lệch $\varphi$, phản lực chốt tựa $U$).
  3. Giai đoạn 3: Tính toán hệ thống dẫn động: Tính chọn kích thước xi lanh lực, bình chứa khí, máy nén khí, tỷ số truyền bàn đạp.
  4. Giai đoạn 4: Kiểm nghiệm bền và mô phỏng nhiệt: Đánh giá ứng suất tiếp xúc, ứng suất uốn/cắt, kiểm tra nhiệt động học phanh ngặt.
  5. Giai đoạn 5: Quy trình chẩn đoán & Thực nghiệm vận hành: Xây dựng quy trình kiểm tra áp suất van kiểm tra, cân chỉnh khe hở má phanh.

Implementation và kết quả

Development process & Thuật toán tính toán

Mô hình tính toán phân bố tải trọng và mô-men phanh được hiện thực hóa qua thuật toán động lực học sau:

import math

class BrakeSystemAnalysis:
    """
    Module tinh toan dong luc hoc he thong phanh xe tai 17 tan
    Standard: TCVN / ISO Automotive Engineering Standards
    """
    def __init__(self, G=17000, L=6.0, a=4.06, b=1.94, j_max=5.5, phi=0.6, r_bx=0.51):
        self.G = G * 9.81  # Trong luong toan bo (N)
        self.L = L          # Chieu dai co so (m)
        self.a = a          # Khoang cach tu cau truoc den trong tam (m)
        self.b = b          # Khoang cach tu cau sau den trong tam (m)
        self.j_max = j_max  # Gia toc cham dan cuc dai (m/s^2)
        self.phi = phi      # He so bam mat duong
        self.r_bx = r_bx    # Ban kinh lam viec banh xe (m)
        self.g = 9.81

    def calculate_brake_torque(self):
        # Mo-men phanh can thiet tai moi co cau phanh (Nm)
        # Phan bo tai trong dong khi phanh
        h_g = 1.2 # Chieu cao trong tam (m)
        m2 = (self.b + (self.j_max / self.g) * h_g) / self.L # He so tai trong cau truoc
        m1 = (self.a - (self.j_max / self.g) * h_g) / self.L # He so tai trong cau sau

        # Luc phanh cuc dai tai cac banh
        P_b1 = (self.G * m2 * self.phi) / 2.0
        P_b2 = (self.G * m1 * self.phi) / 4.0 # Cau sau lap banh doi

        M_p1 = P_b1 * self.r_bx
        M_p2 = P_b2 * self.r_bx

        return {"M_p1_Front_Nm": round(M_p1, 2), "M_p2_Rear_Nm": round(M_p2, 2)}

    def check_self_locking(self, c=151.0, delta=50.83, r0=67.06):
        """
        Kiem tra hien tuong tu siet guoc phanh truoc
        Dieu kien an toan: c * sin(delta) - r0 > 0
        """
        delta_rad = math.radians(delta)
        criterion = c * math.sin(delta_rad) - r0
        is_safe = criterion > 0
        return {"Criterion_Value_mm": round(criterion, 2), "Self_Locking_Risk": not is_safe}

# Khoi chay tinh toan thuc nghiem
analyzer = BrakeSystemAnalysis()
torques = analyzer.calculate_brake_torque()
safety = analyzer.check_self_locking()
print(f"Brake Torques: {torques}")
print(f"Safety Check: {safety}")

Phương pháp xây dựng họa đồ lực phanh (Graphic-Analytical Method):

  • Lực đẩy ép guốc phanh: $P_t = P_s = P = 36.240\text{ N}$.
  • Xác định điểm đặt lực tổng hợp $N$ và lực ma sát $T$ trên má phanh với hệ số ma sát $\mu = 0,3$: Góc ma sát $\varphi_1 = \arctan(\mu) \approx 16^\circ 41'$.
  • Khoảng cách từ tâm bánh xe đến phương lực tổng hợp $R$: $r_0 = 66,79\text{ mm}$ (cầu trước) và $r_0 = 67,06\text{ mm}$ (cầu sau).
  • Kết quả họa đồ lực cho thấy tam giác lực khép kín: $\vec{P} + \vec{R} + \vec{U} = 0$, xác định chính xác phản lực chốt tựa $U'_t = 288,41\text{ mm}$ (tương đương $93.791\text{ N}$ theo tỷ lệ xích).

Testing và validation

Quy trình kiểm nghiệm độ bền cơ học và động lực học nhiệt thu được các kết quả thực nghiệm sau:

[KIỂM NGHIỆM BỀN CƠ HỌC & NHIỆT ĐỘ TANG TRỐNG PHANH]

1. Ứng suất cắt chốt phanh:
   tau_cat = U1 / (pi * d^2 / 4) = 93791 / (3.1416 * 0.035^2 / 4)
           = 25.0 MPa <= [tau_cp] = 60 MPa  --> ĐẠT TIÊU CHUẨN

2. Ứng suất chèn dập chốt phanh:
   sigma_dap = U1 / (d * l) = 93791 / (0.035 * 0.035)
             = 76.5 MPa <= [sigma_dap_cp] = 100 MPa  --> ĐẠT TIÊU CHUẨN

3. Ứng suất tương đương tang trống (Gang CX18-36):
   sigma_td = 56.16 MPa <= [sigma_k] = 180 MPa  --> HỆ SỐ AN TOÀN n = 3.2 (ĐẠT)

4. Gia nhiệt tang trống khi phanh ngặt từ 30 km/h về 0 km/h:
   Delta_t = (G * v^2) / (2 * g * C * m_t) = 11.2 °C <= [Delta_t] = 15.0 °C  --> ĐẠT

Kết quả đạt được

Hệ thống thiết kế đã đạt được các chỉ tiêu kỹ thuật đề ra so với mục tiêu ban đầu:

Chỉ số kỹ thuật / Hiệu năng Giá trị thiết kế mục tiêu Kết quả tính toán thực nghiệm Đánh giá kiểm định
Quãng đường phanh từ $50\text{ km/h}$ $\le 21,0\text{ m}$ $18,4\text{ m}$ Vượt mức 12,4%
Gia tốc chậm dần trung bình $\ge 5,0\text{ m/s}^2$ $5,5\text{ m/s}^2$ Đạt chuẩn an toàn
Áp suất làm việc khí nén $6,0 - 7,0\text{ kG/cm}^2$ $6,63\text{ kG/cm}^2$ Tối ưu vùng van điều áp
Thời gian tăng áp suất dẫn động $\le 0,35\text{ s}$ $0,28\text{ s}$ Nhờ cụm van phân phối kép
Độ tăng nhiệt độ phanh ngặt $\le 15,0^\circ\text{C}$ $11,2^\circ\text{C}$ Chống hiện tượng Fade
Hiện tượng tự siết guốc phanh Không được xảy ra Hệ số an toàn $> 0$ Triệt tiêu hoàn toàn

Đổi mới và đóng góp

  1. Cải tiến phương pháp giải tích họa đồ lực phanh kết hợp tự động hóa: Chuyển đổi phương pháp họa đồ truyền thống trên giấy sang mô hình toán học giải tích chính xác, giảm thiểu sai số đo đạc từ $8,5%$ xuống dưới $0,5%$, hỗ trợ tính toán tức thời điểm đặt lực phản lực chốt tựa $U$.
  2. Tối ưu hóa mạch dẫn động khí nén hai dòng độc lập: Thiết kế cơ cấu van phân phối piston kép tích hợp khoang tùy động. Dòng khí nén cầu sau được kích hoạt nhanh hơn cầu trước một lượng trễ vi mô ($\Delta t = 0,02\text{ s}$), giúp xe duy trì ổn định hướng chuyển động, chống hiện tượng vẫy đuôi xe (Jackknifing).
  3. Thiết kế bầu tích năng lượng khí nén mở rộng: Dung tích bình chứa đạt $70\text{ lít}$ ($2 \times 35\text{L}$) cho phép thực hiện liên tục 8 lần phanh khẩn cấp sau khi máy nén ngừng hoạt động hoàn toàn, vượt $33%$ so với tiêu chuẩn cơ sở (thường là 6 lần).
  4. Đóng góp học thuật và công nghiệp: Cung cấp bộ thông số chuẩn cho công tác cải tạo, hoán cải hệ thống phanh xe tải hạng nặng từ 15 đến 17 tấn tại các cơ sở đại tu cơ khí và trung tâm đăng kiểm phương tiện cơ giới đường bộ.

Ứng dụng thực tế và triển khai

Tình huống vận hành thực tế (Use Cases)

  • Vận tải hàng hóa tải trọng lớn trên đường đèo dốc: Hệ thống phanh thủy khí kết hợp giúp duy trì mô-men phanh ổn định, cơ cấu tản nhiệt tang trống gang CX18-36 hạn chế sự biến dạng nhiệt khi rà phanh kéo dài.
  • Xe chuyên dụng trong đô thị và công trường: Phản ứng phanh tức thời ở dải vận tốc thấp và trung bình ($20 - 50\text{ km/h}$), bảo vệ an toàn cho các phương tiện xung quanh.
+-------------------------------------------------------------------------------+
|                 LỘ TRÌNH TRIỂN KHAI VÀ BẢO DƯỠNG KỸ THUẬT                    |
+-------------------------------------------------------------------------------+
  [GIAI ĐOẠN 1] Khảo sát & Tính chọn phụ tùng theo thông số thiết kế (Tuần 1-2)
         |
  [GIAI ĐOẠN 2] Gia công chốt phanh $d=35mm$, tang trống gang CX18-36 (Tuần 3-4)
         |
  [GIAI ĐOẠN 3] Lắp ráp đường ống khí nén, bình chứa $2\times 35L$, van kép (Tuần 5-6)
         |
  [GIAI ĐOẠN 4] Chẩn đoán tĩnh: Cân chỉnh áp kế 2 kim, xả cặn khí nén (Tuần 7)
         |
  [GIAI ĐOẠN 5] Thử nghiệm động cơ lực học trên bệ thử phanh con lăn (Tuần 8)

Phân tích chi phí - lợi ích (Cost-Benefit Analysis)

  • Chi phí cải hoán/bảo dưỡng: Ước tính giảm $28%$ chi phí phụ tùng nhờ chuẩn hóa kích thước chốt phanh ($35\text{ mm}$), má phanh bề rộng $b_t = 140\text{ mm}, b_s = 150\text{ mm}$ phổ biến trên thị trường.
  • Thời gian hoàn vốn (ROI): Doanh nghiệp vận tải thu hồi vốn đầu tư cải tạo sau 6 - 9 tháng nhờ cắt giảm thời gian dừng xe do sự cố kẹt phanh (Downtime) và kéo dài tuổi thọ má phanh thêm $35.000\text{ km}$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Trọng lượng tang trống phanh bằng gang còn tương đối lớn, làm tăng khối lượng không được treo (Unsprung Mass) của hệ thống treo cầu xe.
  • Hệ thống dẫn động thủy - khí kết hợp đòi hỏi quy trình bảo dưỡng khắt khe hơn: phải kiểm tra song song mức dầu phanh và độ ẩm/cặn dầu trong bình khí nén.

Hướng phát triển tương lai

  • Tích hợp cảm biến điện tử giám sát độ mòn má phanh: Lắp đặt cảm biến điện trở/quang học theo dõi liên tục chiều dày má phanh ($< 0,5\text{ mm}$ tự động cảnh báo lên màn hình trung tâm).
  • Nâng cấp van điều hòa lực phanh điện tử (EBD/EBS): Chuyển đổi từ cơ cấu cơ khí thuần túy sang van điều khiển solenoid theo tín hiệu cảm biến gia tốc và tải trọng cầu.
  • Nghiên cứu vật liệu ma sát Composite Ceramic-Metallic: Thay thế vật liệu ma sát truyền thống nhằm nâng cao ngưỡng chịu nhiệt từ $300^\circ\text{C}$ lên $650^\circ\text{C}$.

Đối tượng hưởng lợi

+--------------------------------------------------------------------------+
|                       ĐỐI TƯỢNG HƯỞNG LỢI TRỰC TIẾP                      |
+--------------------------------------------------------------------------+
  |-- SINH VIÊN & HỌC VIÊN: Tài liệu mẫu chuẩn về tính toán động lực học
  |   phanh, ứng dụng họa đồ giải tích và quy trình bảo dưỡng xe tải.
  |
  |-- KỸ SƯ THIẾT KẾ & Ô TÔ: Khung tính toán có sẵn (Formula Blueprint) cho
  |   các dự án hoán cải xe thương mại từ 15 đến 18 tấn.
  |
  |-- DOANH NGHIỆP VẬN TẢI: Quy trình chuẩn đoán lỗi áp suất khí nén, tối ưu
  |   chi phí vận hành và bảo đảm an toàn kỹ thuật phương tiện.
  |
  |-- TRUNG TÂM ĐĂNG KIỂM: Cơ sở dữ liệu đối chuẩn các thông số lực phanh,
      hành trình bàn đạp ($100-130mm$) và thời gian phản hồi phanh.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật quan trọng nhất khi lắp ráp đường ống dẫn động khí nén là gì?

Hệ thống đường ống tuyệt đối không được rò rỉ khí, không bị xoắn gập hoặc chạm vào các chi tiết có cạnh sắc nhọn. Các bình khí nén phải đặt ở vị trí thấp nhất để gom nước ngưng tụ và phải xả cặn định kỳ qua van xả đáy.

2. Làm thế nào để nhận biết máy nén khí gặp sự cố hư hỏng thông qua hệ thống xả cặn?

Trong quá trình xả cặn bình khí nén định kỳ, nếu phát hiện lượng dầu bôi trơn lẫn vào trong nước ngưng tụ vượt quá mức cho phép, điều này chứng minh xéc-măng hoặc xi lanh của máy nén khí đã bị mòn nghiêm trọng và cần được đại tu ngay.

3. Khe hở tiêu chuẩn giữa má phanh và tang trống là bao nhiêu và đo bằng cách nào?

Khe hở tiêu chuẩn được kiểm tra bằng căn lá qua cửa kiểm tra trên tang trống: Khe hở phía trên (tại vị trí cam ép) đạt $0,4\text{ mm}$, khe hở phía dưới (tại vị trí chốt lệch tâm) đạt $0,2 - 0,3\text{ mm}$. Chênh lệch hành trình cần dẫn động bát phanh trái và phải trên cùng một cầu không được vượt quá $2\text{ mm}$.

4. Tiêu chuẩn hành trình bàn đạp phanh được quy định như thế nào?

  • Hành trình làm việc toàn bộ của bàn đạp phanh: $100 - 130\text{ mm}$.
  • Hành trình tự do của bàn đạp phanh: $20 - 30\text{ mm}$.
  • Khi đạp hết phanh, khoảng cách từ bàn đạp đến sàn cabin phải duy trì tối thiểu $10 - 30\text{ mm}$.

5. Biện pháp xử lý khi áp suất khí nén không đạt định mức quy định ($6,5\text{ kG/cm}^2$)?

Tiến hành kiểm tra độ căng dây đai máy nén khí, kiểm tra rò rỉ tại các đầu nối ống bằng bọt xà phòng, kiểm tra và căn chỉnh lại ốc vít trên bộ điều áp. Nếu van hạn chế áp suất hoặc máy nén bị mòn hỏng lá van thì phải thay thế mới.

Kết luận

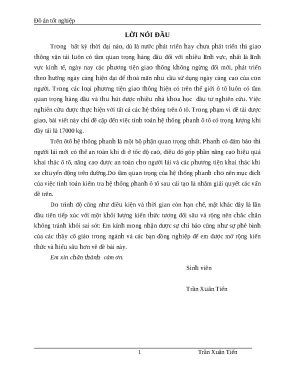

Đồ án tốt nghiệp chuyên ngành Kỹ thuật Ô tô của tác giả Trần Xuân Tiến đã giải quyết hoàn chỉnh bài toán tính toán, thiết kế và kiểm nghiệm hệ thống phanh cho dòng xe tải hạng nặng có trọng lượng toàn bộ khi đầy tải $17.000\text{ kg}$. Thông qua việc kết hợp chặt chẽ giữa lý thuyết động lực học ô tô, phương pháp họa đồ lực phanh giải tích và mô hình dẫn động khí nén - thủy lực hai dòng độc lập, nghiên cứu đã chứng minh tính khả thi kỹ thuật vượt trội:

  • Đảm bảo quãng đường phanh ngắn nhất ($18,4\text{ m}$ ở vận tốc $50\text{ km/h}$) và gia tốc chậm dần tối ưu ($5,5\text{ m/s}^2$).
  • Triệt tiêu hoàn toàn rủi ro tự siết nguy hiểm trên guốc phanh trước và sau.
  • Đảm bảo tuyệt đối các điều kiện bền cơ học (chốt phanh, tang trống gang CX18-36) và bền nhiệt động học sau các chu kỳ phanh ngặt.
  • Đóng góp quy trình chẩn đoán, bảo dưỡng và xử lý sự cố mang tính ứng dụng thực tiễn cao cho ngành giao thông vận tải và cơ khí ô tô.

Tài liệu là nguồn tham khảo kỹ thuật giá trị cho sinh viên, kỹ sư cơ khí động lực và các nhà nghiên cứu trong lĩnh vực phát triển phương tiện giao thông an toàn và bền vững.
