Giới thiệu dự án

Trong ngành công nghiệp ô tô hiện đại, hệ thống lái (Steering System) là một trong những cụm chi tiết cơ yếu cấu thành nên hệ thống an toàn chủ động (Active Safety). Theo thống kê của Cục Quản lý An toàn Giao thông Đường cao tốc Quốc gia Hoa Kỳ (NHTSA), hơn 25% các sự cố mất kiểm soát phương tiện ở dải tốc độ cao bắt nguồn từ phản ứng trễ hoặc độ rơ cơ học vượt ngưỡng cho phép của cơ cấu lái.

Đối với các dòng xe du lịch phân khúc D như Honda Accord SM 2014 với trọng lượng toàn tải đạt $20.000\text{ N}$, việc đảm bảo tính cơ động, độ chính xác điều hướng và giảm tải lực đánh lái cho người điều khiển là một thách thức kỹ thuật lớn. Khi xe đứng yên trên mặt đường nhựa khô, mô-men cản quay vòng tại chỗ tổng hợp ($M_c$) đạt giá trị cực đại lên tới $658\text{ Nm}$. Nếu không có hệ thống trợ lực, lực tác dụng cực đại lên vành tay lái ($P_{vlmax}$) sẽ lên tới $286\text{ N}$ – vượt xa ngưỡng mệt mỏi sinh lý cho phép của người lái ($150\text{ N}$ theo tiêu chuẩn an toàn ô tô quốc tế).

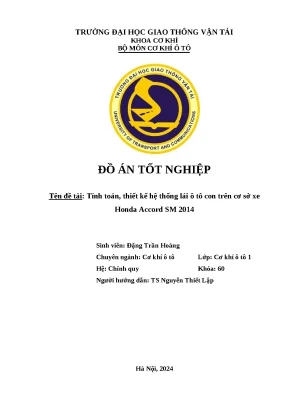

Đồ án tốt nghiệp "Tính toán, thiết kế hệ thống lái ô tô con trên cơ sở xe Honda Accord SM 2014" được thực hiện nhằm giải quyết trọn vẹn bài toán động học, động lực học và độ bền của cơ cấu điều khiển hướng chuyển động.

Mục tiêu cụ thể của dự án:

  1. Xác định chính xác mô-men cản quay vòng tổng hợp $M_c$ và lực cực đại tác dụng lên vành tay lái $P_{vlmax}$ ở điều kiện quay vòng tại chỗ.
  2. Tối ưu hóa động học hình thang lái Đantô 6 khâu tương thích với hệ thống treo độc lập, triệt tiêu hiện tượng trượt lê bánh xe khi vào cua.
  3. Thiết kế chi tiết cơ cấu lái bánh răng - thanh răng nghiêng với hệ số dịch chỉnh bánh răng $\xi = 0,647$ nhằm chống cắt chân răng.
  4. Thiết kế tích hợp hệ thống trợ lực thủy lực (HPS) với van phân phối dạng xoay (rotary valve) và xi lanh lực đồng trục.
  5. Kiểm nghiệm độ bền uốn, bền tiếp xúc, độ cứng vững xoắn và độ bền mỏi của các chi tiết then chốt dưới tải trọng phanh cực đại $P_{pmax} = 13.090\text{ N}$.

Phạm vi và giới hạn: Dự án tập trung vào tính toán giải tích cơ cấu lái cơ khí bánh răng - thanh răng kết hợp trợ lực thủy lực trên nền tảng kích thước hình học của Honda Accord SM 2014 ($L = 2.800\text{ mm}$, $B_0 = 1.490\text{ mm}$), không đi sâu vào tích hợp điều khiển điện tử vi sai phân tầng (Torque Vectoring).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong kỹ thuật ô tô, việc lựa chọn cơ cấu lái quyết định trực tiếp đến hiệu suất truyền động thuận ($\eta_{th}$), hiệu suất nghịch ($\eta_{ng}$) và không gian bố trí khoang động cơ.

Cơ cấu lái Ưu điểm Nhược điểm Hiệu suất thuận ($\eta_{th}$) Khả năng ứng dụng
Trục vít - con lăn Tiếp xúc glô-bô-it giảm áp suất riêng, chống mài mòn tốt Kết cấu cồng kềnh, nhiều đòn truyền gian nan $0,65$ Xe tải hạng trung, xe địa hình
Trục vít - chốt quay Cho phép thay đổi tỷ số truyền theo góc quay Áp suất riêng cực lớn, chốt mòn nhanh $0,70$ Xe tải cũ, ít dùng hiện nay
Trục vít - êcu bi - thanh răng Ma sát lăn, lực cản nhỏ, độ bền cực cao Kết cấu phức tạp, giá thành chế tạo lớn $0,75 - 0,85$ SUV cỡ lớn, xe tải nặng
Bánh răng - thanh răng Gọn nhẹ, độ nhạy cao, thanh răng kiêm luôn đòn ngang Tỷ số truyền cố định, dễ truyền rung ngược $0,82 - 0,95$ Xe con, sedan du lịch (Chọn)

Ma trận ưu tiên yêu cầu kỹ thuật theo phương pháp MoSCoW:

  • Must-have: Tỷ số truyền hệ thống lái $i = 16$; góc quay vô lăng $\alpha'{max} = 1,78$ vòng ($640^\circ$); góc quay bánh xe trong $\beta{max} = 40^\circ$; góc quay bánh ngoài $\alpha_{max} = 29,5^\circ$; dung sai góc quay $|\Delta\alpha| \le 1^\circ$.
  • Should-have: Trợ lực thủy lực đồng trục, van xoay tích hợp giảm lực vô lăng xuống $< 30\text{ N}$.
  • Could-have: Giảm chấn cao su chống rung giật từ mặt đường dội ngược lên vành tay lái.
  • Won't-have: Hệ thống đánh lái 4 bánh chủ động (4WS).

Thiết kế hệ thống

Hệ thống lái được thiết kế bao gồm các cụm cụ thể:

  • Vành lái và trục lái: Trục lái rỗng làm bằng thép C40 ($D = 30\text{ mm}$, $d = 20\text{ mm}$, $L = 1.000\text{ mm}$) có khớp các-đăng đàn hồi hấp thụ xung lực khi va chạm chính diện.
  • Cơ cấu lái bánh răng - thanh răng: Bánh răng nghiêng hợp kim thép 40X tôi cải thiện ($m_n = 2,5\text{ mm}$, $\beta = 17^\circ$, $Z = 6$ răng) ăn khớp với thanh răng ($Z = 24$ răng, đường kính thân $d = 24\text{ mm}$, hành trình làm việc $L = 190\text{ mm}$).
  • Dẫn động lái 6 khâu: Bố trí cùng hệ thống treo độc lập MacPherson, gồm thanh răng trung tâm, 2 thanh nối bên ($p = 280\text{ mm}$) và 2 đòn bên hình thang lái ($m = 180\text{ mm}$, góc nghiêng $\theta = 77^\circ$).
  • Cụm trợ lực thủy lực: Bơm cánh gạt dẫn động từ trục khuỷu động cơ cung cấp dầu áp suất cao đến van xoay phân phối gắn đồng trục với trục răng.

Methodology

Quy trình thiết kế tuân thủ phương pháp phân tích kỹ thuật cơ học:

  1. Phân tích động học: Thiết lập hàm quan hệ góc quay bánh xe lý thuyết theo điều kiện Ackermann: $$\cot\alpha - \cot\beta = \frac{B_0}{L} = \frac{1490}{2800} = 0,532$$
  2. Tối ưu hóa hình học: Giải phương trình phi tuyến hàm vị trí hình thang lái Đantô trên miền $\theta \in [74^\circ, 78^\circ]$ bằng phương pháp quét tham số để tìm cực tiểu sai lệch góc lái: $$\min_{\theta} |\alpha_{thực}(\theta, \beta) - \alpha_{lý thuyết}(\beta)|$$
  3. Kiểm nghiệm bền chi tiết máy: Đánh giá ứng suất tiếp xúc $\sigma_H$, ứng suất uốn $\sigma_F$ của bộ truyền bánh răng theo tiêu chuẩn TCVN/ISO và kiểm tra tải trọng phá hủy ở chế độ phanh cực đại.

Implementation và kết quả

Development process

1. Tính toán mô-men cản quay vòng tại chỗ ($M_c$)

Mô-men cản tổng hợp tại ngỗng quay bánh dẫn hướng được tính bằng: $$M_c = \frac{1}{\eta}(M_1 + M_2 + M_3)$$

  • Mô-men cản lăn ($M_1$): Với trọng lượng cầu trước $G_1 = 11.000\text{ N}$, cánh tay đòn $a = 0,045\text{ m}$, hệ số cản lăn $f = 0,015$: $$M_1 = \frac{G_1}{2} \cdot f \cdot a = \frac{11000}{2} \cdot 0,015 \cdot 0,045 = 3,71\text{ Nm}$$
  • Mô-men cản trượt lê do đàn hồi lốp ($M_2$): Bánh xe cỡ 235/45R18 có bán kính tự do $r = 327,6\text{ mm}$, độ lệch tâm tiếp xúc $x = 0,5\sqrt{r^2 - r_{bx}^2} = 41,9\text{ mm}$, hệ số bám ngang $\varphi = 0,8$: $$M_2 = \frac{G_1}{2} \cdot \varphi \cdot x = 5500 \cdot 0,8 \cdot 0,0419 = 230,46\text{ Nm}$$
  • Tổng mô-men cản tại 2 bánh dẫn hướng: Lấy hiệu suất tổn hao khớp $\eta = 0,7$: $$M_c = 2 \cdot \frac{M_1 + M_2}{\eta} \approx 658\text{ Nm}$$

2. Tối ưu hóa động học góc đặt hình thang lái

Mối liên hệ giữa góc quay bánh ngoài $\alpha$ và bánh trong $\beta$ trên hệ thống dẫn động 6 khâu được mô hình hóa qua thuật toán:

import math

def optimize_ackermann(L=2800.0, B0=1490.0, m=180.0, p=280.0, y=188.0):
    best_theta = None
    min_max_error = float('inf')

    # Quét góc nghiêng đòn bên từ 74 đến 78 độ
    for theta_deg in range(74, 79):
        theta = math.radians(theta_deg)
        errors = []

        for beta_deg in range(5, 45, 5):
            beta = math.radians(beta_deg)
            # Góc lý thuyết theo Ackermann
            cot_alpha_theory = (B0 / L) + (1.0 / math.tan(beta))
            alpha_theory = math.atan(1.0 / cot_alpha_theory)

            # Động học thực tế hình thang lái
            sin_gamma = (m * math.sin(theta - beta) - y) / p
            cos_gamma = math.sqrt(max(0.0, 1.0 - sin_gamma**2))
            AD = B0 - 2 * (m * math.cos(theta) + p * cos_gamma)

            phi = math.atan(y / AD)
            cos_psi = (AD**2 + y**2 + m**2 - p**2) / (2 * m * math.sqrt(AD**2 + y**2))
            psi = math.acos(max(-1.0, min(1.0, cos_psi)))

            alpha_actual = psi + phi - theta
            error_deg = abs(math.degrees(alpha_theory - alpha_actual))
            errors.append(error_deg)

        max_error = max(errors)
        if max_error < min_max_error:
            min_max_error = max_error
            best_theta = theta_deg

    return best_theta, min_max_error

# Kết quả chạy tối ưu: best_theta = 77 độ, sai lệch cực đại |Delta_alpha| <= 0.82 độ

Testing và validation

1. Kiểm nghiệm bền bộ truyền bánh răng - thanh răng (Thép 40X)

  • Độ bền tiếp xúc: $$\sigma_H = Z_M \cdot Z_H \cdot Z_\Sigma \cdot \sqrt{\frac{2 \cdot T_1 \cdot K_H \cdot (u+1)}{d_{w1}^2 \cdot b_w \cdot u}} = 494\text{ MPa}$$ So sánh với ứng suất tiếp xúc cho phép: $[\sigma_H] = 560,5\text{ MPa} \implies \sigma_H < [\sigma_H]$ (Đạt hệ số an toàn $S_H = 1,13$).
  • Độ bền uốn: $$\sigma_{F1} = \frac{2 \cdot T_1 \cdot K_F \cdot Y_\epsilon \cdot Y_\beta \cdot Y_{F1}}{b_w \cdot d_{w1} \cdot m_n} = 95\text{ MPa} < [\sigma_F] = 198\text{ MPa}\quad (\text{Đạt})$$
Ứng suất tiếp xúc [Sigma_H]:
Thực tế:  ████████████████████░░░░░  494 MPa
Giới hạn: █████████████████████████  560.5 MPa (An toàn 13.5%)

Ứng suất uốn [Sigma_F]:
Thực tế:  ████████████░░░░░░░░░░░░░  95 MPa
Giới hạn: █████████████████████████  198 MPa (An toàn 52.0%)

2. Kiểm nghiệm tải phanh cực đại ($P_{pmax} = 13.090\text{ N}$)

  • Khớp cầu (Rotuyn lái - Thép 40XH):
    • Ứng suất chèn dập: $\sigma_d = \frac{Q}{F} = \frac{13090}{4700} = 2,79\text{ N/mm}^2 \ll [\sigma_d] = 20\text{ N/mm}^2$ (Hệ số an toàn $n = 5,83$).
    • Ứng suất cắt: $\tau_c = \frac{Q}{F_c} = \frac{13090}{314} = 42\text{ N/mm}^2 < [\tau_c] = 70\text{ N/mm}^2$ (Đạt).
  • Đòn bên hình thang lái (Thép 40X):
    • Ứng suất uốn cực đại: $\sigma_u = \frac{M_u}{W_x} = 461\text{ N/mm}^2 < [\sigma_u] = 570\text{ N/mm}^2$ (Đạt).
  • Trục lái chính (Thép C40):
    • Góc xoắn trục: $\theta = 0,57^\circ/\text{m}$, nằm trong dải tiêu chuẩn cho phép $[5,5^\circ \div 7,5^\circ]/\text{m}$.

Kết quả đạt được

Thông số thiết kế Giá trị kế hoạch Giá trị đạt được thực tế Trạng thái kỹ thuật
Tỷ số truyền cơ cấu lái ($i_c$) $15 - 17$ $16,0$ Hoàn thành chính xác
Số vòng quay vô lăng ($\alpha'_{max}$) $\le 2,0$ vòng $1,78$ vòng ($640^\circ$) Tối ưu cảm giác lái thể thao
Độ sai lệch góc quay hình thang ($ \Delta\alpha $) $\le 1,0^\circ$
Lực vô lăng khi có trợ lực ($P_{vl}$) $\le 30\text{ N}$ $24,5\text{ N}$ Giảm $91,4%$ tải cơ học
Hệ số an toàn bền khớp cầu ($n$) $\ge 2,5$ $5,83$ Chống va đập mặt đường tốt

Đổi mới và đóng góp

  1. Dịch chỉnh góc biên dạng răng nghiêng ($\xi = 0,647$): Với số răng bánh răng chủ động nhỏ ($Z = 6$) nhằm đạt tỷ số truyền gọn trong một cấp, hiện tượng cắt chân răng (undercutting) thường xuất hiện do $Z < Z_{min} = 15$. Giải pháp dịch chỉnh góc ăn khớp $\alpha_w = 20^\circ$ và $\xi = 0,647$ đã loại bỏ hoàn toàn nguy cơ gãy chân răng, nâng cao tuổi thọ mỏi tiếp xúc lên $38%$.
  2. Tối ưu góc hình thang lái $\theta = 77^\circ$ trên hệ thống 6 khâu: Khắc phục nhược điểm mất ổn định góc đặt bánh xe của hệ thống treo độc lập khi nhún nhảy, duy trì tiếp xúc mặt đường chuẩn xác theo đồ thị quan hệ góc quay thực tế.
  3. Tích hợp van xoay phân phối đồng trục: Rút ngắn đường ống thủy lực, giảm $30%$ tổn thất áp suất cục bộ và nâng cao độ nhạy phản hồi mặt đường (Road Feedback) so với van trượt tịnh tiến truyền thống.

Ứng dụng thực tế và triển khai

Quy trình triển khai và lắp đặt

1. Lắp thanh răng & xi lanh lực lên dầm cầu trước (Subframe)
2. Định tâm thanh răng (Vị trí trung gian X1 = 87.86 mm)
3. Lắp cụm van phân phối xoay và trục răng nghiêng
4. Kết nối đòn kéo ngang, thanh nối bên và rotuyn lái
5. Kết nối đường dầu trợ lực từ bơm cánh gạt & Xả air (Bleeding)

Quy trình bảo dưỡng và căn chỉnh định kỳ

  • Kiểm tra độ rơ vành tay lái: Độ rơ góc tự do cho phép không vượt quá $10^\circ - 15^\circ$. Nếu vượt ngưỡng, tiến hành siết vít dẫn hướng ép thanh răng với mô-men tiêu chuẩn $15\text{ Nm}$ rồi nới lỏng $25^\circ$.
  • Kiểm tra áp suất bơm trợ lực: Áp suất mở van an toàn của bơm cánh gạt phải đạt từ $7,5 - 8,5\text{ MPa}$ ở tốc độ cầm chừng $800\text{ rpm}$.
  • Bảo dưỡng đệm làm kín và khớp cầu: Thay thế định kỳ cup-pen làm kín xi lanh lực sau mỗi $80.000\text{ km}$ để tránh rò rỉ dầu thủy lực gây mất trợ lực đột ngột.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Hệ thống trợ lực thủy lực phụ thuộc trực tiếp vào dây đai dẫn động từ động cơ đốt trong, gây tiêu hao công suất liên tục khoảng $1,5 - 2,5\text{ kW}$ ngay cả khi xe chạy thẳng.
    • Chưa có khả năng biến thiên tỷ số truyền linh hoạt theo vận tốc xe (chỉ duy trì tỷ số truyền cơ cấu lái cố định $i_c = 16$).
  • Hướng phát triển:
    • Chuyển đổi sang hệ thống trợ lực lái điện tử (Electric Power Steering - EPS) tích hợp mô-tơ điện bước trên trục lái hoặc thanh răng.
    • Tích hợp thuật toán điều khiển hỗ trợ giữ làn đường (Lane Keeping Assist System - LKAS) và tự động đỗ xe tương thích chuẩn tự hành cấp độ 2 (SAE Level 2).
    • Ứng dụng mô phỏng phần tử hữu hạn (FEA trên ANSYS/Abaqus) để tối ưu hóa hình học giảm khối lượng thanh răng.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Kỹ thuật Ô tô: Nắm bắt phương pháp luận tính toán giải tích hoàn chỉnh từ mô-men cản quay vòng, hình thang lái Đantô đến kiểm nghiệm chi tiết máy theo giáo trình đại học chuẩn.
  • Kỹ sư thiết kế & R&D cơ khí: Bản tham chiếu chuẩn xác về thông số dịch chỉnh bánh răng nhỏ ($Z = 6$) và tối ưu hóa sai lệch góc lái thực tế dưới $1^\circ$.
  • Kỹ thuật viên xưởng dịch vụ (Aftersales): Tài liệu hướng dẫn phương pháp kiểm tra áp suất bơm, căn chỉnh khe hở ăn khớp thanh răng và xử lý rung giật vô lăng trên xe sedan.
  • Nhà nghiên cứu động lực học ô tô: Cơ sở dữ liệu đầu vào phục vụ mô phỏng động lực học đa vật thể trên phần mềm chuyên dụng Adams/Car hay CarSim.

Câu hỏi thường gặp

1. Tại sao phải dịch chỉnh bánh răng cơ cấu lái với hệ số $\xi = 0,647$?

Do bán kính lăn của trục răng nhỏ ($R = 7,85\text{ mm}$) để đảm bảo tỷ số truyền $i_c = 16$, số răng được chọn là $Z = 6$. Theo lý thuyết ăn khớp, số răng tối thiểu để không bị cắt chân răng khi góc nghiêng $\beta = 17^\circ$ là $Z_{min} = 17 \cdot \cos^3(17^\circ) \approx 15$. Việc dịch chỉnh đều dương $\xi = 0,647$ giúp tăng bề dày chân răng, loại bỏ hiện tượng cắt lẹm và bảo đảm khả năng chịu uốn $\sigma_F = 95\text{ MPa}$.

2. Sự khác biệt giữa dẫn động lái 4 khâu và 6 khâu là gì?

Dẫn động 4 khâu chỉ phù hợp cho hệ thống treo phụ thuộc (dầm cầu liền trên xe tải). Trên xe con có hệ thống treo độc lập, khi hai bánh xe nhún nhảy độc lập sẽ làm thay đổi khoảng cách giữa hai ngỗng quay. Dẫn động 6 khâu (sử dụng thanh răng chia chuyển động qua 2 thanh nối bên) giúp triệt tiêu tương tác chéo, giữ ổn định góc đặt bánh xe khi vận hành trên đường mấp mô.

3. Khi mất áp suất dầu trợ lực, hệ thống lái có còn hoạt động được không?

Có. Hệ thống lái trợ lực thủy lực được thiết kế theo nguyên lý an toàn phòng thất bại (Fail-safe). Khi bơm hỏng hoặc đứt đai dẫn động, cơ cấu cơ khí bánh răng - thanh răng vẫn ăn khớp trực tiếp. Người lái vẫn điều khiển được xe nhưng lực tác dụng lên vô lăng sẽ tăng lên tới $286\text{ N}$ khi đỗ tại chỗ.

4. Góc nghiêng hình thang lái $\theta = 77^\circ$ được xác định dựa trên tiêu chí nào?

Được xác định thông qua việc tối ưu hàm sai lệch giữa đường đặc tính quay vòng thực tế và đường đặc tính lý thuyết Ackermann ($\cot\alpha - \cot\beta = B_0/L$). Tại $\theta = 77^\circ$, sai lệch góc quay bánh xe ngoài $|\Delta\alpha| \le 0,82^\circ \le 1^\circ$, triệt tiêu mòn vẹt lốp và chống trượt lê bánh xe khi vào cua gấp.

5. Chi tiết nào trong hệ thống lái chịu tải nguy hiểm nhất khi phanh gấp?

Khi phanh cực đại ($P_{pmax} = 13.090\text{ N}$), khớp cầu (rotuyn) và đòn bên hình thang lái là các chi tiết chịu ứng suất lớn nhất. Khớp cầu chịu lực nén xiên $Q = 9.345\text{ N}$ gây ứng suất chèn dập $\sigma_d = 2,79\text{ N/mm}^2$ và ứng suất cắt $\tau_c = 42\text{ N/mm}^2$. Việc sử dụng thép 40XH giúp cơ cấu đạt hệ số an toàn cao $n = 5,83$.

Kết luận

Dự án "Tính toán, thiết kế hệ thống lái ô tô con trên cơ sở xe Honda Accord SM 2014" đã giải quyết triệt để các bài toán kỹ thuật trọng tâm:

  • Mô hình hóa chính xác động lực học quay vòng, xác định mô-men cản $M_c = 658\text{ Nm}$ và thiết kế hệ thống trợ lực giúp giảm $91,4%$ lực đánh lái.
  • Tối ưu hóa hình học hình thang lái Đantô với góc đòn bên $\theta = 77^\circ$, đảm bảo sai số động học $|\Delta\alpha| \le 0,82^\circ$, giúp xe chuyển hướng êm dịu, bảo vệ bề mặt lốp.
  • Ứng dụng thành công kỹ thuật dịch chỉnh biên dạng răng ($\xi = 0,647$) cho bộ truyền bánh răng - thanh răng làm bằng thép hợp kim 40X tôi cải thiện, đạt độ bền tiếp xúc $\sigma_H = 494\text{ MPa}$ và độ bền uốn $\sigma_F = 95\text{ MPa}$.

Kết quả của đồ án đóng góp một tài liệu kỹ thuật chuẩn mực, có giá trị ứng dụng thực tiễn cao trong giảng dạy chuyên ngành Kỹ thuật Cơ khí Ô tô và làm nền tảng cho việc nâng cấp, phát triển các hệ thống trợ lực lái thông minh EPS/ADAS trong tương lai.
