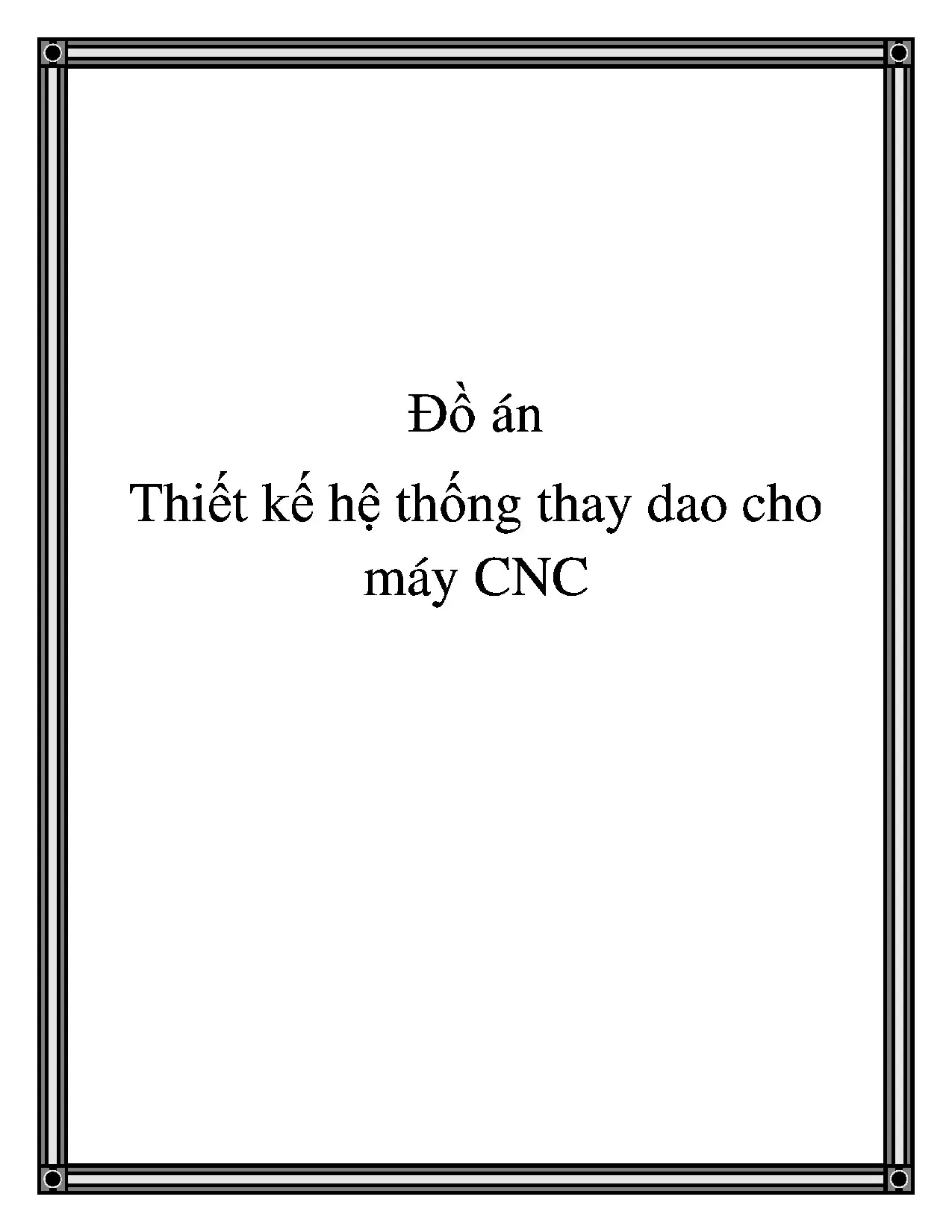

I. Toàn cảnh đồ án thiết kế hệ thống thay dao cho máy CNC
Đồ án môn học Thiết kế Hệ thống Cơ điện tử (mã HP: ME4336) là một nhiệm vụ học thuật quan trọng, giúp sinh viên hệ thống hóa kiến thức đa ngành. Nội dung chính của đồ án tập trung vào việc thiết kế mô đun cấp dao cho hệ thống thay dao tự động trên máy phay CNC đứng. Đây là một bài toán thực tiễn, yêu cầu vận dụng kiến thức từ nhiều môn học cốt lõi như Chi tiết máy, Nguyên lý máy, Sức bền vật liệu, và Kỹ thuật điều khiển tự động. Mục tiêu của đồ án không chỉ dừng lại ở việc hoàn thiện bản vẽ kỹ thuật mà còn bao gồm việc xây dựng thuật toán điều khiển, thiết kế mạch điện - khí nén, và mô phỏng hoạt động của toàn bộ hệ thống. Các thông số ban đầu được cung cấp một cách chi tiết, tạo nên một khung yêu cầu rõ ràng cho quá trình thiết kế. Hệ thống thay dao cho máy CNC được yêu cầu phải đáp ứng các tiêu chí về tốc độ, độ chính xác và độ tin cậy. Cụ thể, hệ thống phải có khả năng thay dao trong khoảng thời gian từ 3 đến 7 giây, tùy thuộc vào vị trí dao. Việc sử dụng các cơ cấu chuyên dụng như xi lanh khí nén - thủy lực cho việc kẹp/thả dao và động cơ điện cho việc quay ổ dao là những yếu tố định hình giải pháp thiết kế. Đồ án này là cơ hội để sinh viên làm quen với quy trình thiết kế chuyên nghiệp, từ khâu lên ý tưởng, tính toán lý thuyết, lựa chọn thiết bị cho đến kiểm nghiệm thông qua mô phỏng trên các phần mềm chuyên dụng như SolidWorks.
1.1. Mục tiêu và nhiệm vụ của đồ án cơ điện tử
Nhiệm vụ trọng tâm của đồ án là thiết kế hoàn chỉnh một mô đun cấp dao thuộc hệ thống thay dao tự động (ATC - Automatic Tool Changer). Các yêu cầu cụ thể bao gồm: (1) Xây dựng sơ đồ động toàn hệ thống, trình bày quy trình thiết kế. (2) Phát triển sơ đồ khối cho thuật toán điều khiển quá trình trả dao và lấy dao. (3) Thiết kế bản vẽ sơ đồ điều khiển điện và khí nén phù hợp với các cơ cấu chấp hành. (4) Sử dụng phần mềm máy tính để mô phỏng hoạt động, kiểm tra tính đúng đắn của thiết kế. Mục tiêu cuối cùng là tạo ra một giải pháp thiết kế khả thi, đáp ứng các chỉ tiêu kỹ thuật đã cho, đồng thời rèn luyện kỹ năng giải quyết vấn đề kỹ thuật phức hợp cho sinh viên ngành Cơ điện tử.
1.2. Các thông số kỹ thuật đầu vào cho hệ thống thay dao
Các dữ liệu thiết kế ban đầu là nền tảng cho mọi tính toán. Hệ thống được thiết kế cho máy phay đứng, sử dụng cơ cấu thay dao dạng không tay máy (KM). Số lượng ổ chứa dao là N=16, loại côn chuôi dao là BT40. Mỗi dao có khối lượng tối đa M=7 kg và đường kính lớn nhất Dmax=80 mm. Nguồn lực di chuyển cụm chứa dao đến trục chính là khí nén (KN), trong khi nguồn lực quay cụm chứa dao là động cơ điện (ĐC). Thời gian thay dao yêu cầu là Tmin=3 giây cho vị trí gần nhất và Tmax=7 giây cho vị trí xa nhất. Các thông số này xác định các ràng buộc về không gian, tải trọng, và động học mà đồ án thiết kế hệ thống thay dao cho máy CNC phải tuân thủ nghiêm ngặt.
II. Thách thức cốt lõi trong thiết kế hệ thống thay dao CNC
Việc thiết kế hệ thống thay dao cho máy CNC đặt ra nhiều thách thức kỹ thuật phức tạp, đòi hỏi sự kết hợp hài hòa giữa cơ khí chính xác và điều khiển tự động. Một trong những thách thức lớn nhất là đảm bảo tốc độ và độ chính xác đồng thời. Thời gian thay dao yêu cầu (3-7 giây) là rất ngắn, buộc các cơ cấu cơ khí phải di chuyển nhanh, gia tốc lớn nhưng vẫn phải đảm bảo định vị chính xác tại các vị trí làm việc. Bất kỳ sai số nào trong quá trình định vị dao trên ổ chứa hoặc khi trục chính tiếp cận đều có thể dẫn đến va chạm, gây hỏng hóc nghiêm trọng cho cả dao cụ, trục chính và phôi. Vấn đề thứ hai là đồng bộ hóa hoạt động của các cơ cấu chấp hành khác nhau. Hệ thống bao gồm nhiều chuyển động riêng biệt: quay ổ dao để chọn dao, tịnh tiến ổ dao vào vị trí thay dao, di chuyển trục chính lên xuống, và hoạt động của cơ cấu kẹp/nhả dao. Tất cả các chuyển động này phải được điều khiển theo một chu trình nghiêm ngặt, với các tín hiệu từ cảm biến được xử lý kịp thời để kích hoạt hành động tiếp theo. Sự trễ pha hoặc lỗi logic trong thuật toán điều khiển có thể gây ra xung đột chuyển động. Thêm vào đó, việc tối ưu hóa kết cấu để hệ thống vừa nhỏ gọn, vừa đủ độ cứng vững để chịu tải trọng động phát sinh khi vận hành cũng là một bài toán khó, ảnh hưởng trực tiếp đến độ tin cậy và tuổi thọ của hệ thống.
2.1. Yêu cầu về độ chính xác và tốc độ trong thay dao tự động
Tốc độ và độ chính xác là hai yếu tố mâu thuẫn nhưng bắt buộc phải đạt được trong hệ thống thay dao tự động. Để giảm thời gian chu trình, các cơ cấu như cơ cấu Man (Malte) và xylanh khí nén phải hoạt động ở vận tốc cao. Tuy nhiên, vận tốc cao sinh ra lực quán tính và rung động lớn, có thể ảnh hưởng đến độ chính xác định vị. Giải pháp đòi hỏi phải tính toán kỹ lưỡng về động học và động lực học, lựa chọn các biên dạng chuyển động tối ưu để giảm thiểu gia tốc giật (jerk), đồng thời kết cấu cơ khí phải đủ cứng vững để hạn chế biến dạng. Các cảm biến vị trí có độ phân giải cao và bộ điều khiển phản ứng nhanh là yếu tố không thể thiếu để đảm bảo dao dừng đúng vị trí mong muốn.
2.2. Vấn đề đồng bộ hóa giữa các cơ cấu cơ khí và điện tử
Sự đồng bộ hóa là chìa khóa cho hoạt động an toàn và hiệu quả. Một chu trình thay dao điển hình bao gồm các bước tuần tự: trục chính định hướng, ổ dao quay, ổ dao tịnh tiến, trục chính đi xuống, kẹp/nhả dao, và các chuyển động ngược lại. Mỗi bước chỉ được bắt đầu khi bước trước đó đã hoàn thành và được xác nhận bởi một cảm biến (ví dụ: sensor hành trình, sensor vị trí dao). Sơ đồ khối thuật toán và chương trình PLC phải được lập trình một cách chặt chẽ để xử lý các tín hiệu này, quản lý thời gian (timer) cho mỗi hành động, và có cơ chế xử lý lỗi khi một hành động không được hoàn thành đúng thời hạn. Việc thiết kế sơ đồ điện và khí nén phải đảm bảo tín hiệu điều khiển được truyền đi nhanh và chính xác đến các van điện từ và động cơ.
III. Phương pháp tính toán cơ khí cho hệ thống thay dao CNC
Nền tảng của một hệ thống thay dao CNC đáng tin cậy là các tính toán thiết kế cơ khí chính xác. Quá trình này bắt đầu từ việc xác định các thông số hình học cơ bản của các cụm chi tiết chính, sau đó tiến hành phân tích động học và động lực học để xác định tải trọng và lựa chọn các cơ cấu truyền động phù hợp. Cụm quan trọng nhất là đĩa tích dao (hay tang chứa dao), nơi các thông số như bán kính vòng chứa dao và khoảng cách giữa các dao phải được tính toán cẩn thận để tránh va chạm. Dựa trên tài liệu gốc, bán kính từ tâm dao đến tâm đĩa (Ro) được xác định phải lớn hơn 203 mm để chứa đủ 16 dao có đường kính 80 mm. Tiếp theo, cơ cấu Man (Malte) được lựa chọn để biến chuyển động quay liên tục từ động cơ thành chuyển động quay gián đoạn của đĩa tích dao, giúp định vị chính xác từng dao vào vị trí chờ. Các tính toán động học của cơ cấu Man xác định vận tốc góc và gia tốc góc lớn nhất của đĩa, từ đó tính toán được mô-men quán tính và lực tác động lên cơ cấu. Dựa trên mô-men lớn nhất này, công suất yêu cầu của động cơ điện được xác định. Cuối cùng, các chi tiết chịu lực chính như trục đỡ, trục dẫn hướng và ổ lăn được tính toán và kiểm nghiệm bền để đảm bảo an toàn và ổn định trong suốt quá trình vận hành.
3.1. Quy trình tính toán và thiết kế đĩa tích dao 16 vị trí
Việc thiết kế đĩa tích dao bắt đầu bằng việc xác định các thông số hình học. Với N=16 dao và Dmax=80 mm, bán kính vòng tròn chứa tâm các dao (Ro) được chọn là 250 mm để đảm bảo an toàn. Khoảng cách giữa tâm hai dao kề nhau được tính toán là L ≈ 117.75 mm. Một bước kiểm tra quan trọng là đảm bảo trục chính (đường kính Ø120 mm) khi đi vào lấy dao không va chạm với các dao lân cận. Tính toán hình học cho thấy điều kiện này được thỏa mãn. Cơ cấu kẹp dao trên đĩa, sử dụng tay kẹp và chốt định vị, cũng được tính toán để hạn chế 5 bậc tự do của dao, đảm bảo vị trí chính xác. Các kích thước khác như bán kính vòng ngoài, vòng trong và chiều cao của đĩa cũng được xác định dựa trên các tính toán này.
3.2. Phân tích động học và động lực học cho cơ cấu Man
Cơ cấu Man với Z=16 rãnh được chọn để phù hợp với 16 vị trí dao. Phân tích động học xác định mối quan hệ giữa góc quay của khâu dẫn (đĩa chủ động) và khâu bị dẫn (đĩa tích dao). Vận tốc góc và gia tốc góc của đĩa tích dao thay đổi theo một quy luật phức tạp. Gia tốc góc cực đại (ε_max) được xác định là 36,24 rad/s², xảy ra khi góc quay của khâu dẫn là φ = 52,316°. Dựa trên gia tốc này và mô-men quán tính của toàn bộ cụm đĩa tích dao (bao gồm đĩa, 16 dao, và cơ cấu kẹp), mô-men cản lớn nhất tác động lên trục được tính toán. Từ đó, công suất cần thiết của động cơ quay đĩa được xác định là khoảng 69,4 W, và một động cơ 70 W với số vòng quay 119,3 vòng/phút được lựa chọn.
3.3. Lựa chọn ổ lăn và tính toán bền cho các trục quan trọng
Hệ thống trục đỡ đĩa tích dao chịu tải trọng dọc trục lớn do trọng lượng của toàn bộ cụm (khoảng 1898 N). Vì vậy, một ổ đũa côn đỡ chặn (2007114) được lựa chọn để chịu tải trọng này, kết hợp với một ổ bi đỡ một dãy (115) để dẫn hướng. Do hệ thống hoạt động gián đoạn và tốc độ quay thấp (n ≈ 8,6 vòng/phút), việc kiểm nghiệm ổ lăn chủ yếu dựa trên khả năng tải tĩnh. Tính toán cho thấy tải trọng tĩnh tương đương Qr nhỏ hơn khả năng tải tĩnh cho phép của ổ (Co), đảm bảo ổ hoạt động an toàn. Trục đỡ chính có đường kính d=75 mm (theo đường kính trong của ổ lăn) được kiểm nghiệm bền kéo. Kết quả cho thấy ứng suất trong trục nhỏ hơn nhiều so với giới hạn chảy của vật liệu thép C45, khẳng định trục đủ bền.
IV. Xây dựng thuật toán điều khiển hệ thống thay dao CNC
Để hệ thống thay dao CNC hoạt động một cách tự động, chính xác và an toàn, việc xây dựng một thuật toán điều khiển logic và hiệu quả là yêu cầu bắt buộc. Thuật toán này được mô tả trực quan thông qua sơ đồ khối, thể hiện rõ ràng các bước xử lý, các điều kiện kiểm tra và các hành động tương ứng. Quá trình điều khiển bắt đầu khi có lệnh thay dao (M06). Thuật toán phải xử lý hai quy trình chính: trả dao cũ và lấy dao mới. Toàn bộ chu trình được chia thành các chương trình con (sub-routine) để dễ quản lý và lập trình. Ví dụ, chương trình con định hướng trục chính đảm bảo rãnh kẹp trên trục chính luôn ở một vị trí xác định. Chương trình con tìm dao sẽ tính toán quãng đường quay ngắn nhất (cùng chiều hay ngược chiều kim đồng hồ) để đưa dao cần lấy đến vị trí chờ, giúp tối ưu hóa thời gian. Các cảm biến đóng vai trò là "mắt thần" của hệ thống, cung cấp tín hiệu phản hồi về trạng thái của các cơ cấu. Dựa vào các tín hiệu này, bộ điều khiển (thường là PLC) sẽ ra quyết định cho hành động tiếp theo. Sơ đồ mạch điện và khí nén là sự hiện thực hóa của thuật toán, biến các lệnh logic thành hành động vật lý.
4.1. Sơ đồ khối thuật toán trả dao và lấy dao tối ưu
Sơ đồ khối thuật toán được xây dựng dựa trên nguyên tắc tuần tự và kiểm tra điều kiện. Khi nhận lệnh M06 Txx, hệ thống kiểm tra dao hiện tại trên trục chính và vị trí dao cần lấy. Chương trình con Tìm dao sẽ xác định chiều quay tối ưu (C hoặc D) để đưa hốc dao hoặc dao cần tìm đến vị trí thay. Các bước tiếp theo như tịnh tiến đài dao (A→B), trục chính đi xuống, giải phóng kẹp dao, được thực hiện tuần tự và được giám sát bởi các timer (T1, T2, T3) và các cảm biến (I0.1 đến I0.816). Nếu một bước không hoàn thành trong thời gian cho phép, hệ thống sẽ báo lỗi. Cấu trúc này đảm bảo quy trình diễn ra trơn tru và có khả năng xử lý các tình huống bất thường.
4.2. Thiết kế sơ đồ mạch điện và khí nén điều khiển hệ thống
Sơ đồ điện điều khiển thể hiện cách kết nối các thiết bị như rơ-le, công tắc hành trình, và các cuộn hút của van điện từ. Mạch động lực cung cấp nguồn 380V cho các động cơ, trong khi mạch điều khiển sử dụng nguồn 220V. Sơ đồ khí nén mô tả nguyên lý hoạt động của xylanh hai chiều. Khi cuộn hút Y1 được cấp điện, van đảo chiều 5/3 chuyển trạng thái, cấp khí nén vào một khoang của xylanh để đẩy đài dao tịnh tiến vào vị trí thay dao. Khi công tắc hành trình cuối bị tác động, cuộn hút mất điện, và hệ thống dừng lại. Quá trình ngược lại được thực hiện bởi cuộn hút Y2. Sự kết hợp giữa hai sơ đồ này đảm bảo các lệnh từ thuật toán điều khiển được thực thi một cách chính xác bởi các cơ cấu chấp hành.
V. Mô phỏng hoạt động hệ thống thay dao CNC với SolidWorks
Mô phỏng là một bước không thể thiếu trong quy trình thiết kế hệ thống cơ điện tử hiện đại. Nó cho phép kiểm tra, xác minh và tối ưu hóa thiết kế trước khi chế tạo, giúp tiết kiệm chi phí và thời gian. Trong đồ án này, phần mềm SolidWorks với công cụ Motion Study được sử dụng để mô phỏng toàn bộ quá trình thay dao. Quy trình mô phỏng bắt đầu bằng việc xây dựng mô hình 3D lắp ghép hoàn chỉnh của tất cả các chi tiết. Sau đó, các chuyển động được định nghĩa trong Motion Study. Chuyển động quay của đài dao được tạo ra bằng cách gán một RotaryMotor cho trục của cơ cấu Man. Chuyển động tịnh tiến của cụm đài dao và của trục chính được tạo ra bằng LinearMotor. Bằng cách thiết lập các keyframe trên thanh thời gian, toàn bộ chu trình thay dao được tái hiện một cách trực quan, từ lúc đài dao quay chọn dao, tịnh tiến vào vị trí, trục chính đi xuống, cho đến khi hoàn tất và trở về vị trí ban đầu. Quá trình mô phỏng này không chỉ giúp kiểm tra các xung đột và va chạm tiềm ẩn giữa các bộ phận mà còn cho phép đánh giá trực quan về thời gian thực hiện của mỗi giai đoạn, so sánh với các yêu cầu thiết kế ban đầu.
5.1. Quy trình mô phỏng Motion Study trong phần mềm SolidWorks
Quy trình mô phỏng trong SolidWorks Motion Study được thực hiện theo các bước cụ thể. Bước 1: Chuẩn bị file lắp ghép hoàn chỉnh. Bước 2: Tạo chuyển động quay của đài dao đến vị trí dao cần lấy bằng cách kéo thả và đặt keyframe tại thời điểm mong muốn (ví dụ: 4 giây). Bước 3: Tạo chuyển động tịnh tiến của cụm đài dao bằng LinearMotor. Bước 4: Tạo chuyển động đi xuống của trục chính. Các bước 5, 6 và 7 mô phỏng quá trình kẹp dao, trả dao, và sự di chuyển lùi của các cơ cấu về vị trí ban đầu. Mỗi chuyển động được gán một khoảng thời gian cụ thể trên timeline, tạo thành một chuỗi hoạt động liên tục và logic, phản ánh đúng thuật toán điều khiển.
5.2. Phân tích kết quả mô phỏng chuyển động của hệ thống
Kết quả của quá trình mô phỏng là một video hoạt hình chi tiết, cho phép các nhà thiết kế quan sát hoạt động của hệ thống thay dao CNC từ nhiều góc độ. Thông qua mô phỏng, có thể phát hiện sớm các vấn đề như: quỹ đạo chuyển động chưa tối ưu, khả năng va chạm giữa tay kẹp và các dao lân cận khi mở ra, hoặc hành trình di chuyển của xylanh và trục chính có phù hợp hay không. Ngoài ra, Motion Study còn có thể xuất ra các biểu đồ về vận tốc, gia tốc, và lực tác động tại các khớp nối, cung cấp dữ liệu quý giá để kiểm nghiệm lại các tính toán lý thuyết về động lực học và độ bền, từ đó tinh chỉnh thiết kế để đạt hiệu suất cao nhất.
VI. Đánh giá và hướng phát triển đồ án hệ thống thay dao
Tổng kết lại, đồ án thiết kế hệ thống thay dao cho máy CNC đã hoàn thành các mục tiêu đề ra. Một mô đun cấp dao tự động, loại không tay máy, đã được thiết kế hoàn chỉnh từ khâu tính toán cơ khí, xây dựng thuật toán điều khiển cho đến mô phỏng kiểm nghiệm. Các kết quả tính toán cho thấy các cụm chi tiết chính như đĩa tích dao, cơ cấu Man, và hệ thống trục đều đảm bảo các yêu cầu về hình học và độ bền. Thuật toán điều khiển được xây dựng logic, đảm bảo chu trình thay dao diễn ra an toàn và tuân thủ các ràng buộc về thời gian. Việc mô phỏng thành công trên SolidWorks đã chứng minh tính khả thi của giải pháp thiết kế. Tuy nhiên, đồ án vẫn tồn tại một số điểm có thể cải tiến và phát triển thêm trong tương lai. Hướng phát triển tiềm năng bao gồm việc tối ưu hóa hơn nữa thuật toán điều khiển để rút ngắn thời gian thay dao, nghiên cứu sử dụng các loại động cơ servo thay cho động cơ bước để tăng độ chính xác và khả năng điều khiển. Việc tích hợp các cảm biến thông minh hơn để giám sát tình trạng dao cụ hoặc áp dụng các vật liệu nhẹ, có độ cứng vững cao cũng là những hướng đi hứa hẹn, giúp nâng cao hiệu suất và độ tin cậy của hệ thống thay dao tự động.
6.1. Đánh giá kết quả đạt được của đồ án thiết kế
Đồ án đã thành công trong việc áp dụng kiến thức lý thuyết vào giải quyết một bài toán kỹ thuật thực tế. Các bản vẽ kỹ thuật, sơ đồ điều khiển và thuật toán được xây dựng một cách đầy đủ và chi tiết. Các thông số kỹ thuật đầu vào như số lượng dao (N=16), loại chuôi dao (BT40), và thời gian thay dao (3-7s) đều được đáp ứng trên lý thuyết và mô phỏng. Đồ án là một tài liệu tham khảo có giá trị, thể hiện năng lực tổng hợp và giải quyết vấn đề của sinh viên ngành Cơ điện tử.
6.2. Tiềm năng ứng dụng và cải tiến hệ thống trong tương lai
Hệ thống được thiết kế có thể được cải tiến để tăng tốc độ bằng cách tối ưu hóa biên dạng của cơ cấu Man hoặc sử dụng hệ thống điều khiển vòng kín với động cơ servo. Việc nghiên cứu áp dụng các giải pháp điều khiển thông minh hơn, ví dụ như sử dụng thuật toán học máy để dự đoán và tối ưu hóa đường đi của dao, cũng là một hướng đi mới. Ngoài ra, thiết kế có thể được module hóa để dễ dàng tùy chỉnh cho các loại máy CNC khác nhau, không chỉ giới hạn ở máy phay đứng, mở rộng khả năng ứng dụng thực tiễn của sản phẩm.
