Bối cảnh và vấn đề nghiên cứu

Trong các hệ thống công nghiệp hiện đại, việc điều khiển vận tốc và mô-men của động cơ không đồng bộ ba pha đóng vai trò thiết yếu trong nhiều dây chuyền sản xuất như băng tải, máy nén khí, cầu trục và máy in ống đồng. Việc áp dụng biến tần bán dẫn giúp thay đổi linh hoạt tần số và điện áp nguồn cấp, cho phép điều chỉnh dải tốc độ làm việc theo yêu cầu công nghệ. Tuy nhiên, việc vận hành biến tần trong thực tiễn đòi hỏi phải tính toán kỹ thuật chính xác. Báo cáo nêu dẫn chứng thực tế tại một nhà máy: nhằm gia tăng năng suất từ 10% đến 20%, đơn vị đã lắp đặt đồng loạt biến tần và nâng tần số hoạt động của động cơ lên mức 80 Hz – 90 Hz. Kết quả sau 1 đến 2 năm vận hành cho thấy số lượng động cơ bị hư hỏng gia tăng rõ rệt; chi phí sửa chữa và thay thế động cơ đã triệt tiêu phần lợi ích kinh tế thu được từ năng suất tăng thêm. Thực trạng này đặt ra yêu cầu phải nghiên cứu quy trình tính chọn thiết bị, thiết kế mạch động lực – điều khiển và cài đặt thông số biến tần một cách chuẩn xác.

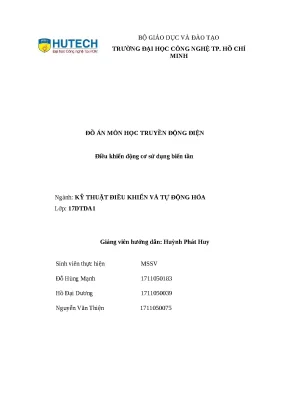

Đề tài "Bộ điều khiển động cơ sử dụng biến tần" được thực hiện trong khuôn khổ Đồ án môn học Truyền động điện thuộc ngành Kỹ thuật Điều khiển và Tự động hóa tại Trường Đại học Công nghệ TP. Hồ Chí Minh (HUTECH).

Nhiệm vụ nghiên cứu được giao bao gồm:

  1. Hoàn thành thiết kế bộ điều khiển động cơ sử dụng biến tần.
  2. Thi công, lắp đặt mô hình tủ điều khiển và đảm bảo bộ điều khiển hoạt động ổn định.
  3. Hoàn thành quyển báo cáo đồ án môn học đúng thời hạn quy định.

Đối tượng nghiên cứu của đồ án là hệ thống truyền động điện xoay chiều sử dụng bộ biến tần công nghiệp kết hợp với động cơ điện, các khí cụ đóng cắt, bảo vệ và thiết bị giao tiếp ngoại vi. Phạm vi nghiên cứu tập trung vào việc tính chọn thiết bị cho mô hình điều khiển băng tải cỡ nhỏ, xây dựng sơ đồ đấu nối nguyên lý và thiết lập hệ thống bảng thông số điều khiển cho dòng biến tần Yaskawa VS mini J7 (mã CIMR-J7AA20P2) cùng các dòng máy liên quan, hoàn thành vào ngày 15 tháng 1 năm 2021.

Cơ sở lý thuyết và phương pháp thiết kế

Hệ thống truyền động điện trong đồ án được xây dựng dựa trên nguyên lý biến đổi tần số và điện áp cung cấp cho stator động cơ ba pha. Biến tần thực hiện chỉnh lưu điện áp xoay chiều một pha hoặc ba pha thành điện áp một chiều trung gian qua bộ lọc DC bus, sau đó sử dụng nghịch lưu điều chế độ rộng xung (PWM) để tạo ra điện áp xoay chiều ba pha có tần số ($f$) và điện áp ($U$) biến thiên độc lập. Tần số đầu ra của các dòng biến tần công nghiệp có thể điều chỉnh trong dải rộng (một số dòng đạt đến 1000 Hz), cho phép động cơ làm việc ở nhiều cấp tốc độ khác nhau hoặc chạy vượt tốc độ định mức khi cần thiết.

Về mặt động cơ chấp hành, báo cáo phân tích nguyên lý hoạt động của các nhóm động cơ xoay chiều và động cơ đồng bộ nam châm vĩnh cửu (thường được gọi là động cơ một chiều không chổi than do đặc tính cơ tương đồng, phân loại theo dạng sóng sức phản điện động hình sin hoặc hình thang). Cơ chế điều khiển động cơ qua biến tần được thực hiện thông qua đặc tuyến $V/f$ (tuyến tính hoặc điều chỉnh linh hoạt), kết hợp các thuật toán bù mô-men (torque compensation), bù trượt tốc độ (slip compensation) và tích hợp vòng điều khiển phản hồi PID.

Phương pháp nghiên cứu và triển khai thực tế bao gồm:

  • Phương pháp tính toán kỹ thuật điện: Xác định công suất định mức của biến tần dựa trên công suất động cơ với hệ số an toàn ($P_{\text{biến tần}} = 1.2 \times P_{\text{động cơ}}$), tính chọn dòng định mức cho thiết bị bảo vệ đầu vào theo công thức $I_{CB} = 1.5 \times I_{\text{đm}}$.
  • Phương pháp thiết kế sơ đồ mạch: Xây dựng sơ đồ nguyên lý mạch động lực và mạch điều khiển bằng các phần mềm hỗ trợ chuyên ngành (AutoCAD, SolidWorks, Visio).
  • Phương pháp tích hợp phần cứng và thi công tủ điện: Lựa chọn khí cụ điện đạt chuẩn công nghiệp, bố trí mặt tủ và đấu nối dây dẫn theo tiêu chuẩn an toàn.
  • Phương pháp cài đặt và cấu hình tham số: Tra cứu tài liệu kỹ thuật của nhà sản xuất (Yaskawa VS mini J7, V1000, Fuji FVR-C11) để lập bảng thông số vận hành hoàn chỉnh cho hệ thống.

Nguồn dữ liệu và tiêu chuẩn kỹ thuật được trích xuất từ các tài liệu hướng dẫn sử dụng (User Manual/Catalog) của hãng sản xuất thiết bị (Yaskawa, Idec, Oriental Motor, Cadivi, APT, NAOM) và các tiêu chuẩn quốc tế như tiêu chuẩn đóng cắt/tiếp điểm IEC/EN60947-5-1, tiêu chuẩn cầu chì bảo vệ IEC/EN60269, cấp bảo vệ vỏ máy IP20 và IP40.

Thiết kế và triển khai hệ thống kỹ thuật

Hệ thống phần cứng của đồ án được cấu thành từ các khối thiết bị điện và tự động hóa công nghiệp, được tính toán và lựa chọn chi tiết nhằm đảm bảo sự tương thích về điện áp, dòng điện và tần số vận hành.

Tên thiết bị Hãng sản xuất / Mã thiết bị Thông số kỹ thuật chính Vai trò trong hệ thống
Biến tần Yaskawa CIMR-J7AA20P2 / V1000 Nguồn vào 1 pha 200–240V (50/60Hz); nguồn ra 3 pha 200–240V, dòng ra định mức 4A, tần số 0–120Hz (mở rộng đến 400Hz), công suất định mức 0.25 HP (chọn cho tải $\ge 0.24\text{ kW}$) Điều khiển thay đổi tốc độ và chiều quay động cơ
Động cơ dẫn động Oriental Motor AC GF2G10 / 2IJ3GA-C2 Công suất 20W, tốc độ định mức 3000 vòng/phút, điện áp xoay chiều Cơ cấu chấp hành truyền động cho mô hình băng tải
Cầu chì bảo vệ FDS-32/15 1 cực (1P), dòng định mức 15/32A, khả năng cắt ngắn mạch 33 kA, lắp ray DIN 35 mm, chuẩn IEC/EN60269 Đóng cắt, cách ly và bảo vệ quá tải, ngắn mạch nguồn vào
Nút nhấn công nghiệp LA38 / 203 Nút nhấn nhả phi 22 mm, điện áp làm việc cực đại 440V, dòng tải max 10A, cấp bảo vệ IP40, chuẩn IEC/EN60947-5-1 Phát tín hiệu điều khiển chạy đa cấp tốc độ 1, 2, 3 và dừng khẩn cấp
Công tắc xoay Idec YW1S-3E20 / YW1S-3E02 Loại xoay 2 vị trí (tiếp điểm 2NC) và 3 vị trí, đường kính phi 22 mm, kết hợp tiếp điểm phụ YW-E10 (1NO) Chuyển đổi trạng thái vận hành, đóng ngắt điều khiển từ xa
Biết trở (Chiết áp) BAKELITE A01 Công suất 2W, giá trị trở kháng $2\text{ k}\Omega \pm 10%$, góc quay $300^\circ$, dải nhiệt độ $-10^\circ\text{C}$ đến $85^\circ\text{C}$ Cung cấp tín hiệu điện áp analog thay đổi liên tục đặt tần số
Đèn báo trạng thái NAOM / APT AD16-16C & AD16-22DS Điện áp định mức 220VAC, bóng LED màu đỏ và xanh lá, đường kính lỗ lắp 18 mm và 22 mm, dòng tiêu thụ $\le 20\text{ mA}$ Hiển thị nguồn cấp ngõ vào và báo trạng thái chế độ cấp tốc độ/PID
Dây dẫn điện Cadivi CV 1.5 Tiết diện lõi đồng $1.5\text{ mm}^2$, cách điện PVC Đấu nối cấp nguồn động lực và liên kết mạch điều khiển
Vỏ tủ điện Tủ nhựa công nghiệp Kích thước $30\text{ cm} \times 40\text{ cm} \times 20\text{ cm}$, cánh cửa nổi, khóa tròn chìa rời, đế kim loại Bảo vệ cơ học, cách điện và chống nước cho toàn bộ thiết bị

Mạch động lực nhận nguồn điện xoay chiều một pha 220VAC từ lưới thông qua cầu chì bảo vệ FDS-32/15, đưa vào hai chân cấp nguồn của biến tần Yaskawa CIMR-J7AA20P2. Ba pha đầu ra của biến tần được đấu nối trực tiếp tới các cuộn dây của động cơ Oriental Motor. Mạch điều khiển sử dụng nguồn tín hiệu logic nội bộ của biến tần kết hợp với các tiếp điểm nút nhấn LA38, công tắc xoay IDEC và biến trở BAKELITE A01 nối vào các chân đa chức năng ($S_1 - S_5$, chân chung $SC$) và cổng analog ($FR$, $FC$). Trạng thái vận hành và báo lỗi được xuất qua tiếp điểm rơle đa chức năng $MA-MB-MC$ cùng hệ thống đèn LED tín hiệu $AD16$ gắn trên mặt tủ điện.

Nội dung chính theo từng chương

Chương 1: Giới thiệu tổng quan đề tài

Nội dung chương trình bày khái niệm nền tảng về thiết bị biến tần với chức năng biến đổi điện áp và tần số nhằm điều khiển vận tốc động cơ ba pha trong giới hạn kỹ thuật cho phép. Văn bản nhấn mạnh biến tần chỉ được sử dụng cho động cơ xoay chiều ba pha; việc đấu nối sai mục đích cho các phụ tải không phù hợp có thể dẫn đến sự cố cháy nổ thiết bị. Chương này cũng phân tích nghiên cứu tình huống về mặt kinh tế - kỹ thuật tại môi trường công nghiệp, chỉ ra tác hại của việc ép động cơ chạy quá dải tần số thiết kế (80–90 Hz) dẫn đến hiện tượng quá nhiệt, suy giảm tuổi thọ cách điện và phá hỏng cơ khí của động cơ sau thời gian ngắn.

Chương 2: Giới thiệu thiết bị

Chương này tập hợp chi tiết cấu tạo, thông số kỹ thuật và đặc tính làm việc của toàn bộ các phần tử phần cứng được sử dụng trong mô hình đồ án:

  • Phân tích thông số các dòng biến tần Yaskawa V1000, CIMR-J7AA20P2 và Fuji Electric FVR-C11 (dải công suất 0.1–15 kW, khả năng giao tiếp RS-485 qua giao thức Memobus, Profibus-DP, CANopen, DeviceNet).
  • Cấu tạo và nguyên lý hoạt động của nút nhấn công nghiệp LA38/203 phi 22, công tắc xoay IDEC dòng YW1S (tiếp điểm phụ YW-E10 tháo rời linh hoạt).
  • Phân tích nguyên lý biến trở thuần trở cấu tạo từ dây cuốn Nichrome, biến trở than carbon, nhựa dẫn điện và hợp kim Cermet; nêu chi tiết cấu trúc 3 cực cơ bản.
  • Đặc tính kỹ thuật của động cơ kéo băng tải Oriental Motor GF2G10 (công suất 20W, 3000 vòng/phút, kết cấu nam châm vĩnh cửu), hệ thống đèn báo pha AD16, cáp đồng Cadivi CV 1.5 mm² và vỏ tủ điện nhựa công nghiệp kích thước $30 \times 40 \times 20\text{ cm}$.

Chương 3: Thiết kế thi công

Trọng tâm chương 3 là các bước tính toán và quy trình thi công hệ thống:

  • Tính chọn công suất mạch động lực: Với động cơ thử nghiệm $0.2\text{ kW}$, công suất tính toán biến tần yêu cầu tối thiểu là $P_{\text{biến tần}} = 1.2 \times 0.2 = 0.24\text{ kW}$. Nhóm tác giả lựa chọn mã sản phẩm Oriental Motor AC GF2G10 tương thích dải dòng vào 2A, dòng ra 4A, tần số điều khiển 0–120 Hz.
  • Tính chọn thiết bị bảo vệ lưới: Tính dòng định mức yêu cầu $I_{CB} = 1.5 \times 4 = 6\text{ A}$, từ đó chọn cầu chì ống công nghiệp FDS-32/15 (dòng danh định 15/32A, khả năng chịu dòng ngắn mạch 33 kA).
  • Lựa chọn biến trở BAKELITE A01 $2\text{ k}\Omega$ (2W, góc xoay $300^\circ$) và các đèn báo hiển thị chế độ chạy PID / đa tốc độ (đèn xanh) và báo nguồn (đèn đỏ).
  • Thiết lập sơ đồ nguyên lý đấu dây biến tần, sơ đồ bố trí thiết bị bên trong tủ điện và bản vẽ mặt trước tủ điều khiển.

Chương 4: Danh sách thông số

Chương 4 cung cấp toàn bộ bảng tham số cấu hình của dòng biến tần Yaskawa VS mini J7 phục vụ việc cài đặt và vận hành hệ thống:

Nhóm chức năng Mã tham số Tên chức năng Dải cài đặt Mặc định Mô tả chi tiết chức năng
Cấu hình & Nguồn lệnh n01 Mật khẩu / Khởi tạo 0, 1, 6, 8, 9 1 0: Xem/cài n01, n02-n79 chỉ xem; 1: Xem/cài toàn bộ; 6: Xóa lịch sử lỗi; 8: Khôi phục mặc định 2 dây; 9: Khôi phục mặc định 3 dây
n02 Nguồn lệnh Run 0 – 2 0 0: Từ bàn phím Digital Operator; 1: Từ đầu vào số S1, S2; 2: Qua mạng truyền thông
n03 Nguồn tham chiếu tần số 0 – 4, 6 0 0: Núm xoay Operator; 1: Tham chiếu n21; 2: Analog FR-FC (0–10V); 3: Analog FR-FC (4–20mA); 4: Analog (0–20mA); 6: Truyền thông
n04 Phương pháp dừng máy 0, 1 0 0: Dừng theo thời gian giảm tốc (Decel stop); 1: Dừng tự do (Coast to stop)
n05 Cấm quay ngược chiều 0, 1 0 0: Cho phép quay thuận và ngược; 1: Cấm động cơ quay ngược chiều
n06 Chức năng phím Stop 0, 1 0 0: Phím Stop trên bàn phím luôn hiệu lực; 1: Phím Stop chỉ có tác dụng khi chạy ở chế độ Operator
Đặc tuyến V/f n09 Tần số đầu ra cực đại 50.0 – 400 Hz 50.0 Hz Tần số ngõ ra tương ứng với điện áp Max ($F_{\text{max}}$)
n10 Điện áp đầu ra cực đại 1 – 255 V 200 V Điện áp ra cực đại tương ứng tại tần số Max
n11 Tần số ra tương ứng áp Max 0.0 – 400 Hz 50.0 Hz Điểm tần số cơ bản của đặc tuyến $V/f$
n12 Tần số ra trung gian (Mid F) 0.1 – 399 Hz 1.3 Hz Điểm bẻ tần số trung gian của đặc tuyến
n13 Điện áp ra trung gian 0.1 – 255 V 12 V Điện áp ngõ ra tại điểm tần số trung gian
n14 Tần số ra cực tiểu (Min F) 0.1 – 10.0 Hz 1.3 Hz Tần số khởi động thấp nhất của biến tần
n15 Điện áp ra cực tiểu 0.1 – 50.0 V 12 V Điện áp ngõ ra tại điểm tần số cực tiểu
Tăng/Giảm tốc n16 / n17 Thời gian tăng / giảm tốc 1 0.0 – 999 s 10.0 s Thời gian thay đổi tần số từ 0% lên 100% và ngược lại
n18 / n19 Thời gian tăng / giảm tốc 2 0.0 – 999 s 10.0 s Cặp thời gian tăng/giảm tốc thứ hai (chọn qua chân đa chức năng)
n20 Đường cong chữ S (S-curve) 0 – 3 0 0: Không dùng; 1: Thời gian đường cong 0.2s; 2: Thời gian 0.5s
Đa cấp tốc độ n21 – n28 Tham chiếu tần số 1 đến 8 0.0 – 400 Hz 0.0 Hz Cài đặt các mức tần số cố định chạy đa tốc độ (n21 là tần số Master)
n29 Tần số chạy nhắp (Jog) 0.0 – 400 Hz 6.0 Hz Mức tần số khi có lệnh kích hoạt chạy Jog
Giới hạn & Bảo vệ n30 / n31 Giới hạn trên / dưới tần số 0 – 110% 100% / 0% Giới hạn biên độ phần trăm so với tần số Max ($n09$)
n32 Dòng định mức động cơ Tùy công suất – Căn cứ tính toán bảo vệ rơle nhiệt điện tử
n33 Đặc tính bảo vệ quá tải 0, 1, 2 0 0: Động cơ thông dụng; 1: Động cơ chuyên dụng cho biến tần; 2: Không bảo vệ
n34 Hằng số thời gian nhiệt 1 – 60 min 8 min Thời gian tác động ngắt mạch khi dòng vượt ngưỡng $n32$
n35 Chế độ quạt làm mát 0, 1 0 0: Quạt chạy khi biến tần Run (tắt sau 1 phút khi Stop); 1: Quạt chạy liên tục khi cấp nguồn
Đầu vào số (S2-S5) n36 Chức năng ngõ vào S2 2 – 8, 10 – 22 2 2: Chạy ngược (2 dây); 3: Lỗi ngoài NO; 4: Lỗi ngoài NC; 5: Xóa lỗi (Reset); 6-8: Chọn đa cấp tốc độ 1-3; 10: Chạy Jog; 11: Chọn Accel/Decel 2; 17: Chọn Local/Remote; 19-22: Dừng khẩn cấp
n37 Chức năng ngõ vào S3 0, 2 – 22 5 0: Chạy thuận/nghịch (3 dây); Các giá trị khác cấu hình tương tự $n36$
n38 Chức năng ngõ vào S4 2 – 22 3 Cấu hình tính năng số cho chân S4
n39 Chức năng ngõ vào S5 2 – 35 6 Cấu hình cho chân S5; giá trị 34: Lệnh tăng/giảm tần số (Up/Down)
Đầu ra rơle n40 Chức năng rơle MA-MB-MC 0 – 7, 10 – 18 1 0: Báo lỗi biến tần; 1: Đang chạy (Running); 2: Trùng tần số đặt; 3: Tốc độ Zero; 4-5: Phát hiện tần số 1 & 2; 6-7: Phát hiện quá mô-men; 15: Thấp áp
Analog & Thắng DC n41 / n42 Độ lợi (Gain) / Độ lệch (Bias) 0–225% / ±99% 100% / 0% Hiệu chỉnh tỷ lệ điện áp vào analog (10V tương ứng 100% tần số $n09$)
n44 / n45 Đầu ra analog AM-AC 0, 1 / 0.00-2.00 0 / 1.00 0: Giám sát tần số ra; 1: Giám sát dòng điện động cơ
n46 Tần số sóng mang PWM 1 – 4, 7 – 9 4 Cài đặt tần số sóng mang từ 2.5 kHz đến 7.0 kHz hoặc đồng bộ theo tần số ra
n48 Tự khởi động lại khi lỗi 0 – 10 lần 0 Số lần tự động thử lại sau khi xảy ra sự cố
n52 – n54 Cấu hình phanh một chiều DC 0–100%, 0–25.5s 50%, 0.5s, 0.0s Dòng hãm DC (theo % dòng định mức), thời gian hãm khi dừng và khi khởi động
n55 – n57 Chống kẹt động cơ (Stall) 0, 1 / 30–200% 0, 170%, 160% Ngăn chặn hiện tượng dừng kẹt trục khi tăng tốc, giảm tốc và khi đang chạy
n59 – n61 Phát hiện quá mô-men 0 – 4 / 30–200% 0, 160%, 0.1s Mức dòng và thời gian giám sát quá mô-men bảo vệ cơ cấu cơ khí
n63 – n67 Bù mô-men và bù hệ số trượt 0.0–2.5 / 0.0–25.5s – Bù sụt áp tải nặng và tự động bù độ trượt tốc độ theo dòng không tải $n65$
n68 / n69 Truyền thông MEMOBUS 0 – 4 / 0 – 3 0 / 0 Cấu hình xử lý lỗi quá thời gian truyền thông (Overtime) và đơn vị giám sát

Chương 5: Bảng hiển thị mã lỗi (Fault) và chế độ vận hành

Nội dung chương mô tả quy trình chẩn đoán lỗi phần cứng/phần mềm qua màn hình giao diện điều khiển (Digital Operator) và hướng dẫn thiết lập hai chế độ hoạt động chuyên sâu:

  1. Chế độ điều khiển đa cấp tốc độ (cấp 1, 2, 3) kết hợp chạy thuận nghịch: Sử dụng kết hợp các đầu vào logic $S_1$ (chạy thuận), $S_2$ (chạy ngược) và $S_3, S_4, S_5$ để gọi các tần số tham chiếu $n21, n22, n23$.
  2. Chế độ điều khiển PID: Thiết lập vòng kín điều khiển tự động duy trì giá trị phản hồi thông qua tín hiệu cảm biến đưa về chân analog.

Chương 6: Kết luận và kiến nghị

Tổng kết toàn bộ quá trình thực hiện đồ án môn học, đánh giá khả năng vận hành của bộ điều khiển thực tế, các thiếu sót gặp phải trong quá trình thử nghiệm phần cứng và định hướng mở rộng đề tài.

Kết quả và đóng góp

Đồ án đã đạt được các kết quả kỹ thuật cụ thể sau:

  • Xây dựng hoàn chỉnh tủ điều khiển động cơ kích thước $30 \times 40 \times 20\text{ cm}$ bằng vỏ nhựa công nghiệp cách điện, lắp đặt cơ cấu khoá an toàn và ray trượt kim loại định vị thiết bị.
  • Tính toán và phối ghép thành công hệ thống truyền động: Động cơ xoay chiều công suất 20W ($0.25\text{ HP}$, 3000 vòng/phút) kết hợp với bộ biến tần công nghiệp Yaskawa CIMR-J7AA20P2 (công suất định mức đáp ứng điều kiện $\ge 0.24\text{ kW}$, dòng ra 4A, tần số làm việc $0 - 120\text{ Hz}$).
  • Thiết kế mạch bảo vệ nguồn ngõ vào đạt tiêu chuẩn với cầu chì ống FDS-32/15 (dòng cắt ngắn mạch 33 kA, bảo vệ ngưỡng $I_{CB} \ge 6\text{ A}$).
  • Thiết lập hoàn chỉnh hệ thống bảng thông số điều khiển 69 mã tham số ($n01$ đến $n69$) trên biến tần VS mini J7, cho phép động cơ làm việc ổn định ở các cấp tốc độ định trước, điều chỉnh vô cấp qua biến trở $2\text{ k}\Omega$ và có khả năng đảo chiều quay.

Về mặt giải pháp kỹ thuật, nhóm tác giả đề xuất việc tính chọn biến tần phải luôn lấy công suất định mức biến tần lớn hơn từ 1.2 lần công suất động cơ để tránh quá nhiệt và bảo vệ mạch nghịch lưu bán dẫn khi khởi động có tải. Về mặt học thuật, đồ án đã tổng hợp hóa quy trình kỹ thuật từng bước từ lý thuyết truyền động, tính chọn khí cụ đóng cắt đến lập bảng tham số thực nghiệm cho một dòng biến tần cụ thể.

Hạn chế và hướng nghiên cứu tiếp

Văn bản báo cáo chỉ ra một số hạn chế kỹ thuật trong quá trình thực hiện mô hình:

  • Việc sử dụng biến tần có công suất nhỏ để kéo các động cơ công suất lớn (trong các trường hợp ép tải cưỡng bức) làm suy giảm độ bền của biến tần; thiết bị nhanh chóng bị nóng và tiềm ẩn nguy cơ hư hỏng linh kiện bán dẫn công suất.
  • Phần thực nghiệm chế độ điều khiển PID và liên kết truyền thông công nghiệp (MEMOBUS / RS-485) mới dừng lại ở mức giới thiệu tham số cấu hình trên lý thuyết, chưa có dữ liệu đo kiểm thực tế chi tiết trên phần cứng.

Hướng phát triển tiếp theo được xác định dựa trên phạm vi nghiên cứu bao gồm:

  • Mở rộng kết nối mạng truyền thông công nghiệp (Modbus-RTU, CANopen, Profibus-DP) kết nối biến tần với bộ điều khiển lập trình PLC hoặc máy tính giám sát SCADA.
  • Tích hợp cảm biến đo tốc độ thực tế (Encoder) để kiểm nghiệm độ chính xác của các thuật toán bù trượt tốc độ ($n64 - n67$) và nâng cao chất lượng điều khiển vòng kín PID.

Giá trị tham khảo

Báo cáo đồ án là tài liệu kỹ thuật hữu ích đối với sinh viên chuyên ngành Kỹ thuật Điều khiển và Tự động hóa, Kỹ thuật Điện - Điện tử và Cơ điện tử khi thực hiện các học phần Đồ án Truyền động điện, Trang bị điện hoặc Đồ án tốt nghiệp ứng dụng biến tần.

Các nội dung có giá trị tham khảo ứng dụng cao bao gồm:

  • Công thức tính chọn nhanh công suất biến tần và thiết bị bảo vệ đầu vào (cầu chì, MCB).
  • Bảng tra cứu thông số chi tiết 69 mã hàm ($n01 - n69$) của dòng biến tần Yaskawa VS mini J7, hỗ trợ người kỹ thuật viên cài đặt nhanh các chức năng tăng giảm tốc chữ S, phanh DC, bảo vệ quá tải nhiệt và gán chân $I/O$ đa chức năng.
  • Bản vẽ sơ đồ nguyên lý đấu nối ngoại vi giữa biến tần với các loại nút nhấn, công tắc xoay và chiết áp analog.

Câu hỏi thường gặp

1. Đồ án tính chọn công suất biến tần cho động cơ 0.2 kW như thế nào?
Công suất biến tần được tính theo công thức an toàn $P_{\text{biến tần}} = 1.2 \times P_{\text{động cơ}} = 1.2 \times 0.2\text{ kW} = 0.24\text{ kW}$. Nhóm tác giả lựa chọn bộ biến tần có công suất danh định $\ge 0.24\text{ kW}$ (dòng CIMR-J7AA20P2 công suất $0.25\text{ HP}$, dòng định mức ngõ ra 4A).

2. Tại sao báo cáo đưa ra cảnh báo về việc tăng tần số biến tần lên 80 Hz – 90 Hz trong sản xuất thực tế?
Việc tăng tần số lên 80–90 Hz giúp tăng năng suất dây chuyền 10–20%, nhưng việc chạy vượt tốc trong thời gian dài khiến động cơ bị quá nhiệt, rung lắc cơ khí và cách điện bị suy giảm nghiêm trọng. Sau 1–2 năm, chi phí thay thế động cơ hư hỏng và mua sắm thiết bị sẽ triệt tiêu hiệu quả kinh tế mang lại.

3. Thiết bị bảo vệ ngõ vào lưới điện của mô hình sử dụng loại nào và tính toán ra sao?
Dòng điện tính toán cho thiết bị bảo vệ là $I_{CB} = 1.5 \times 4\text{ A} = 6\text{ A}$. Đồ án lựa chọn cầu chì công nghiệp 1 pha mã FDS-32/15 (FUSE + FUSE HOLE) có dòng định mức 15/32A, khả năng chịu dòng ngắn mạch cực đại 33 kA, đạt tiêu chuẩn IEC/EN60269.

4. Biến tần Yaskawa VS mini J7 hỗ trợ những phương thức dừng động cơ nào qua tham số cài đặt?
Thông qua tham số n04, người dùng có thể chọn 2 phương thức: đặt n04 = 0 để dừng theo thời gian giảm tốc định trước (Deceleration time) hoặc đặt n04 = 1 để dừng tự do (Coast to stop - ngắt hoàn toàn ngõ ra biến tần để động cơ dừng theo quán tính).

5. Các cổng đầu vào số S2 đến S5 trên biến tần J7 được gán chức năng như thế nào?
Các cổng được cấu hình thông qua các thông số từ n36 đến n39. Chúng cho phép gán các chức năng logic như: chạy ngược 2 dây (giá trị 2), báo lỗi ngoài NO/NC (giá trị 3, 4), xóa lỗi Reset (giá trị 5), chọn các cấp tốc độ đa cấp 1–3 (giá trị 6, 7, 8), chạy nhắp Jog (giá trị 10), chọn thời gian tăng giảm tốc 2 (giá trị 11) hoặc dừng khẩn cấp (giá trị 19–22).

Kết luận

Đồ án môn học Truyền động điện với đề tài "Bộ điều khiển động cơ sử dụng biến tần" đã hoàn thành việc nghiên cứu nguyên lý, thiết kế mạch điện và thi công hoàn chỉnh mô hình điều khiển động cơ ba pha ứng dụng cho băng tải. Nghiên cứu cung cấp các tính toán kỹ thuật chuẩn xác về công suất phụ tải, lựa chọn khí cụ bảo vệ và bảng thông số cài đặt thực nghiệm 69 mã hàm trên dòng biến tần Yaskawa VS mini J7. Kết quả đồ án phản ánh đầy đủ quy trình tích hợp phần cứng và cấu hình hệ thống truyền động điện trong kỹ thuật tự động hóa công nghiệp.
