Bối cảnh và vấn đề nghiên cứu
Trong hệ thống cung cấp và phân phối điện năng, máy biến áp điện lực đóng vai trò trọng yếu trong việc truyền tải công suất, biến đổi các cấp điện áp nhằm giảm thiểu tổn thất kỹ thuật trên lưới điện. Đề tài tập trung giải quyết bài toán thiết kế kỹ thuật hoàn chỉnh cho một máy biến áp dầu ba pha hai dây quấn phục vụ mạng lưới phân phối điện trung áp xuống hạ áp, đảm bảo đồng thời các tiêu chí về độ tin cậy vận hành, chỉ tiêu kinh tế vật liệu và tuân thủ các quy chuẩn kỹ thuật của ngành điện.
Nhiệm vụ nghiên cứu và thiết kế của đề tài bao gồm 5 nhiệm vụ chính:
- Xác định các đại lượng điện cơ bản và tính toán kích thước chủ yếu của máy biến áp.
- Thiết kế chi tiết kết cấu dây quấn cao áp và hạ áp.
- Tính toán các thông số chế độ ngắn mạch và kiểm nghiệm độ bền cơ học của dây quấn.
- Tính toán hệ thống mạch từ (trụ và gông từ) cùng các tham số chế độ không tải.
- Tính toán tổn hao công suất và hiệu suất làm việc của máy biến áp.
Đối tượng và phạm vi thiết kế kỹ thuật:
- Đối tượng nghiên cứu: Máy biến áp dầu điện lực ba pha, hai dây quấn (dây quấn cao áp và dây quấn hạ áp).
- Phạm vi thông số định mức:
- Tổng dung lượng định mức: $S_{đm} = 630\text{ kVA}$.
- Số pha: $m = 3$.
- Tần số lưới điện: $f = 50\text{ Hz}$.
- Điện áp dây định mức: $U_1 / U_2 = 22 / 0,4\text{ kV}$.
- Tổ đấu dây: $Y/Y_0 - 12$.
- Phương thức làm mát: Làm mát tự nhiên bằng dầu.
- Chế độ vận hành: Làm việc dài hạn, thiết kế lắp đặt linh hoạt trong nhà hoặc ngoài trời.
- Các chỉ tiêu kỹ thuật tiêu chuẩn ban đầu: Tổn hao không tải $P_0 = 1150\text{ W}$, tổn hao ngắn mạch $P_n = 6040\text{ W}$, dòng điện không tải $i_0% = 1,4%$, điện áp ngắn mạch $U_n% = 4,5%$.
Cơ sở lý thuyết và phương pháp
Đồ án được xây dựng dựa trên lý thuyết thiết kế máy điện tĩnh truyền thống kết hợp với phương pháp tối ưu hóa kinh tế - kỹ thuật trong thiết kế máy biến áp điện lực.
Khung lý thuyết và mô hình tính toán bao gồm:
- Lý thuyết điện từ trường trong mạch từ và dây quấn máy biến áp, xác định suất điện động cảm ứng, phân bố từ thông tản và mật độ dòng điện cho phép.
- Phương pháp tối ưu hóa kinh tế dựa trên hàm mục tiêu cực tiểu hóa chi phí vật liệu tác dụng (thép kỹ thuật điện và đồng), thông qua việc khảo sát tương quan hình học giữa đường kính trung bình rãnh tản $d_{12}$ và chiều cao trụ $l$ biểu diễn qua hệ số $\beta = \frac{\pi d_{12}}{l}$.
- Lý thuyết ứng suất và lực cơ học phát sinh trong dây quấn dưới tác động của dòng điện ngắn mạch cực đại và từ trường tản (lực hướng kính, lực nén dọc trục).
Phương pháp nghiên cứu và công cụ sử dụng:
- Phương pháp tính toán giải tích kỹ thuật: Áp dụng hệ thống công thức giải tích chuyên ngành máy điện để xác định kích thước hình học, số vòng dây, tiết diện dây dẫn, kích thước khe hở cách điện và tổn hao.
- Phương pháp số trị giải phương trình phi tuyến: Ứng dụng phần mềm MATLAB để giải phương trình đại số bậc 5 ($x^5 + 0,1855x^4 - 0,487x - 2,04 = 0$) nhằm tìm nghiệm tối ưu $x = \sqrt[4]{\beta}$ cho giá thành vật liệu cực tiểu, kết hợp lập bảng khảo sát biến thiên tham số $\beta$ trong dải từ $1,20$ đến $2,40$ để cân đối với các chỉ tiêu tổn thất kỹ thuật.
- Phương pháp tra cứu bảng biểu tiêu chuẩn: Sử dụng hệ thống bảng tra định mức chuyên dụng từ tài liệu hướng dẫn thiết kế (vật liệu tôn Silic 3404, dây dẫn đồng PB, CД, hệ số điền đầy, hệ số chêm kín, khoảng cách cách điện tiêu chuẩn theo cấp điện áp thử).
Nội dung chính theo từng chương

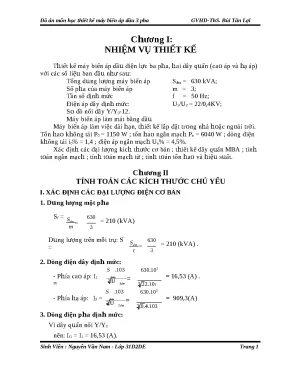

Chương I: Nhiệm vụ thiết kế
Chương này công bố toàn bộ dữ liệu ban đầu làm căn cứ thiết kế cho máy biến áp $630\text{ kVA} - 22/0,4\text{ kV}$, xác định các yêu cầu kỹ thuật cần đạt về tổn hao, dòng không tải và điện áp ngắn mạch, đồng thời phân định quy trình 5 bước thực hiện từ tính toán kích thước tổng thể đến kiểm tra tham số cuối cùng.
Chương II: Tính toán các kích thước chủ yếu
Chương II tập trung xác định các đại lượng điện động lực học và hình học nền tảng của máy biến áp:
- Đại lượng điện cơ bản:
- Dung lượng trên mỗi pha và mỗi trụ: $S_f = S' = \frac{630}{3} = 210\text{ kVA}$.
- Dòng điện định mức cuộn cao áp: $I_1 = I_{f1} = 16,53\text{ A}$ (do cuộn cao áp nối Y).
- Dòng điện định mức cuộn hạ áp: $I_2 = I_{f2} = 909,3\text{ A}$ (cuộn hạ áp nối $Y_0$).
- Điện áp pha cao áp $U_{f1} = 12700\text{ V}$, hạ áp $U_{f2} = 231\text{ V}$.
- Căn cứ cấp điện áp, xác định điện áp thử nghiệm cách điện: $U_{th1} = 55\text{ kV}$ (cho phía $22\text{ kV}$), $U_{th2} = 5\text{ kV}$ (cho phía $0,4\text{ kV}$).
- Tách thành phần điện áp ngắn mạch: Thành phần tác dụng $U_{nr} = 0,96%$, thành phần phản kháng $U_{nx} = 4,4%$.
| Thông số kích thước và cách điện cơ bản | Ký hiệu | Giá trị xác định |
|---|---|---|
| Khoảng cách cách điện giữa trụ và dây quấn hạ áp | $a_{01}$ | $5\text{ mm}$ |
| Khoảng cách cách điện giữa cuộn cao áp và hạ áp | $a_{12}$ | $20\text{ mm}$ |
| Chiều dày ống cách điện giữa cao áp và hạ áp | $\delta_{12}$ | $5\text{ mm}$ |
| Khoảng cách giữa hai cuộn dây cao áp liền kề | $a_{22}$ | $20\text{ mm}$ |
| Chiều dày tấm chắn giữa các pha | $\delta_{22}$ | $3\text{ mm}$ |
| Khoảng cách từ dây quấn đến gông | $l_0$ | $50\text{ mm}$ |
| Chiều rộng quy đổi từ trường tản | $a_r$ | $0,04018\text{ m}$ |
| Hệ số quy đổi từ trường tản Rogowski | $k_r$ | $0,95$ |
- Lựa chọn vật liệu từ và tối ưu hóa $\beta$:
- Sử dụng tôn cán lạnh mã hiệu 3404, chiều dày lá thép $0,35\text{ mm}$, từ cảm trong trụ $B_t = 1,6\text{ T}$, hệ số tăng cường gông $k_g = 1,025$, từ cảm gông $B_g = 1,56\text{ T}$.
- Thiết lập phương trình tối ưu chi phí vật liệu tác dụng và giải trên MATLAB cho ra $x = 1,1768 \Rightarrow \beta = 1,9178$.
- Khảo sát biến thiên kỹ thuật cho thấy phương án $\beta = 1,9178$ làm tổn hao không tải tăng cao; tác giả chọn $\beta = 1,675$ ($x = 1,1376$), chuẩn hóa đường kính trụ sắt $d = 0,21\text{ m}$ ($210\text{ mm}$).
- Kết quả khối lượng sơ bộ: Thép trụ $G_t = 457,99\text{ kg}$, thép gông $G_g = 542,42\text{ kg}$, tổng khối lượng lõi thép $G_{fe} = 1000,41\text{ kg}$, khối lượng dây quấn đồng $G_{dq} = 348\text{ kg}$. Điều kiện phát nóng được đảm bảo khi $x = 1,1768 < x_{max} = 2,04$.
Chương III: Tính toán kết cấu dây quấn của máy biến áp
Chương III trình bày quy trình thiết kế chi tiết kết cấu vật lý của hai cuộn dây:
- Dây quấn hạ áp ($0,4\text{ kV}$):
- Sức điện động một vòng dây: $U_v \approx 11\text{ V}$ (chọn $W_2 = 21\text{ vòng}$, điện áp thực mỗi vòng $U_v = 11\text{ V}$).
- Kết cấu dây quấn: Kiểu hình xoắn mạch kép hoán vị phân bố đều, có rãnh dầu làm mát giữa các bánh dây.
- Sử dụng dây đồng dẹt mã hiệu CД với kích thước $a = 4,75\text{ mm}$, $b = 8\text{ mm}$, tiết diện một sợi $T_{d2} = 37,1\text{ mm}^2$.
- Số sợi chập kép: $n_{v2} = 10$ sợi $\Rightarrow$ Tiết diện vòng dây $T_2 = 371\text{ mm}^2$.
- Mật độ dòng điện thực tế: $\Delta_2 = 2,45\text{ A/mm}^2$; chiều cao dây quấn $l_2 = 0,58\text{ m}$; đường kính ngoài cuộn hạ áp $D''2 = 0,2725\text{ m}$; khối lượng đồng hạ áp $G{Cu2} = 161,16\text{ kg}$.
- Hệ thống điều chỉnh điện áp và dây quấn cao áp ($22\text{ kV}$):
- Thiết kế 4 cấp điều chỉnh điện áp, mỗi cấp $\pm 2,5%$ (5 nấc phân áp: $+5%, +2,5%, 0, -2,5%, -5%$).
- Số vòng dây định mức: $W_1 = 1155\text{ vòng}$; số vòng mỗi cấp điều chỉnh $W_{đc} = 29\text{ vòng}$.
- Kết cấu: Kiểu hình ống nhiều lớp dây tròn, phân thành 2 tổ lớp có rãnh dầu làm mát dọc trục.
- Dây dẫn: Dây đồng tròn mã hiệu ПБ, đường kính $d_1 = 3,0\text{ mm}$ (kể cả cách điện $d'_1 = 3,5\text{ mm}$), tiết diện $T_1 = 7,07\text{ mm}^2$.
- Mật độ dòng điện cao áp: $\Delta_1 = 2,34\text{ A/mm}^2$; số lớp dây quấn $n_{12} = 7\text{ lớp}$; cách điện giữa các lớp gồm 6 lớp giấy cáp dày $0,12\text{ mm}$ ($6 \times 0,12\text{ mm}$).
- Khối lượng đồng cao áp $G_{Cu1} = 248,57\text{ kg}$; tổng khối lượng đồng hai dây quấn $G_{Cu} = 404,86\text{ kg}$.
Chương IV: Tính toán ngắn mạch máy biến áp
Chương IV thực hiện kiểm nghiệm toàn diện trạng thái ngắn mạch sự cố:
- Tổn hao ngắn mạch: Phân tích chi tiết tổn hao chính trong đồng cuộn cao áp và hạ áp ($P_{Cu1}, P_{Cu2}$), tổn hao phụ do từ trường tản ($P_{f1}, P_{f2}$), tổn hao trong dây dẫn ra ($P_{r1}, P_{r2}$) và tổn hao trong vách thùng cùng kết cấu kim loại ($P_t$). Tổng tổn hao ngắn mạch tính toán quy đổi đạt $P_{nđm} = 5986,23\text{ W}$ (đáp ứng sát định mức ban đầu $6040\text{ W}$).
- Điện áp ngắn mạch: Thành phần phản kháng $U_{nx} = 4,277%$, thành phần tác dụng $U_{nr} = 0,925% \Rightarrow$ Điện áp ngắn mạch tổng $U_n = 4,376%$ (sai lệch so với tiêu chuẩn $4,5%$ là dưới $5%$, thỏa mãn quy chuẩn).
- Dòng điện và lực điện động ngắn mạch:
- Dòng điện ngắn mạch xác lập: Phía hạ áp $I_{n2} = 20779,25\text{ A}$; phía cao áp $I_{n1} = 377,7\text{ A}$.
- Lực cơ học tác dụng: Lực hướng kính $F_r$ và lực dọc trục $F'_t$. Hợp lực nén dọc trục cực đại tác dụng lên cuộn dây là $F_n = 31296\text{ N}$.
- Ứng suất phá đứt dây quấn đồng đạt $\sigma < 30\text{ MN/m}^2$, thỏa mãn tiêu chuẩn cho phép đối với vật liệu đồng. Hệ thống đệm nén gồm 8 miếng đệm bố trí theo chu vi vòng tròn với kích thước $30 \times 40\text{ mm}$.
Chương V: Tính toán cuối cùng hệ thống mạch từ và tham số không tải
Chương V hoàn thiện kết cấu cơ khí chính xác của mạch từ:
- Mạch từ chế tạo từ thép Silic cán lạnh đẳng hướng 3404, dày $0,35\text{ mm}$, kết cấu 3 pha 3 trụ ghép xen kẽ, bố trí 4 mối ghép xiên ở 4 góc và 3 mối ghép thẳng ở giữa. Trụ được ép chặt bằng nêm và băng đai; gông ép bằng xà ép gông với bu-lông đặt ngoài.
- Phân bậc thang tiết diện trụ sắt ($d = 0,21\text{ m}$): Thiết kế 7 bậc thang đối xứng.
| Bậc thang trụ | Chiều rộng $a$ (mm) | Chiều dày $b$ (mm) |
|---|---|---|
| 1 | 200 | 32 |
| 2 | 180 | 22 |
| 3 | 160 | 14 |
| 4 | 145 | 8 |
| 5 | 130 | 6 |
| 6 | 110 | 8 |
| 7 | 90 | 6 |
- Tổng chiều dày các lá thép của tiết diện trụ: $b_t = 32 + 22 + 14 + 8 + 6 + 8 + 6 = 96\text{ mm}$ ($0,096\text{ m}$). Hệ số chêm kín trụ đạt $k_c = 0,928$, hệ số điền đầy $k_đ = 0,97$.
- Phân bậc thang gông từ: Thiết kế 5 bậc thang với các kích thước bề rộng tương ứng $200\text{ mm}, 180\text{ mm}, 160\text{ mm}, 145\text{ mm}, 130\text{ mm}$ và bề dày tập ngoài cùng là $100\text{ mm}$, đảm bảo chiều dày gông tương thích hoàn toàn với tổng chiều dày các tập lá thép của trụ.
Kết quả và đóng góp
Đồ án đã hoàn thành trọn vẹn bộ hồ sơ tính toán thiết kế máy biến áp điện lực $630\text{ kVA} - 22/0,4\text{ kV}$, đạt được các chỉ tiêu kỹ thuật cụ thể sau:
| Đại lượng kỹ thuật | Giá trị yêu cầu ban đầu | Giá trị tính toán thiết kế | Đánh giá sai số / Tiêu chuẩn |
|---|---|---|---|
| Dung lượng định mức | $630\text{ kVA}$ | $630\text{ kVA}$ | Chuẩn định mức |
| Điện áp định mức | $22 / 0,4\text{ kV}$ | $22 / 0,4\text{ kV}$ | Chuẩn định mức |
| Điện áp ngắn mạch ($U_n%$) | $4,5%$ | $4,376%$ | Sai lệch $< 5%$ (Đạt chuẩn) |
| Tổn hao ngắn mạch ($P_n$) | $6040\text{ W}$ | $5986,23\text{ W}$ | Thỏa mãn yêu cầu kỹ thuật |
| Mật độ dòng điện cuộn cao áp ($\Delta_1$) | - | $2,34\text{ A/mm}^2$ | Đảm bảo giới hạn phát nóng |
| Mật độ dòng điện cuộn hạ áp ($\Delta_2$) | - | $2,45\text{ A/mm}^2$ | Đảm bảo giới hạn phát nóng |
| Ứng suất cơ học ngắn mạch ($\sigma$) | $< 30\text{ MN/m}^2$ | $< 30\text{ MN/m}^2$ | Đạt độ bền cơ học |
| Khối lượng vật liệu dẫn điện (đồng) | - | $404,86\text{ kg}$ | Tối ưu hóa kinh tế |
| Khối lượng lõi thép kỹ thuật điện | - | $1000,41\text{ kg}$ | Tối ưu hóa kinh tế |
Đóng góp kỹ thuật của đồ án:
- Thiết lập quy trình phối hợp hiệu quả giữa công cụ toán học số trị (MATLAB) để giải bài toán tối ưu hóa phi tuyến hàm giá thành vật liệu với phương pháp hiệu chỉnh tham số thực nghiệm ($\beta = 1,675$) nhằm đảm bảo tổn hao không tải thực tế không vượt ngưỡng cho phép.
- Đưa ra giải pháp kết cấu cụ thể, chi tiết từ kích thước từng bậc thang của mạch từ (7 bậc trụ, 5 bậc gông), quy cách dây quấn (xoắn kép 10 sợi hạ áp, hình ống nhiều lớp cao áp) đến hệ thống nêm đệm chặn cơ học chịu lực ngắn mạch.
Hạn chế và hướng nghiên cứu tiếp
Hạn chế trong phạm vi văn bản:
- Đồ án tập trung chuyên sâu vào tính toán điện từ, ngắn mạch và cấu trúc mạch từ - dây quấn; các nội dung liên quan đến tính toán nhiệt chi tiết của hệ thống vỏ thùng, kích thước cánh tản nhiệt dầu làm mát và tham số hiệu suất vận hành toàn tải theo các hệ số công suất $\cos\varphi$ chưa được trình bày chi tiết trong văn bản hiện có.
- Quá trình tính toán mạch từ ở Chương V dừng lại ở bước xác lập thông số hình học và tiết diện tác dụng, chưa thể hiện phần tổng kết cuối cùng của suất từ hóa toàn phần.
Hướng phát triển tiếp theo:
- Mở rộng tính toán mô phỏng nhiệt - thủy lực cho hệ thống tuần hoàn dầu làm mát tự nhiên để xác định chính xác trường nhiệt độ trong các điểm nóng (hotspot) của cuộn dây.
- Ứng dụng phương pháp phần tử hữu hạn (FEM) mô phỏng phân bố trường từ thông tản 2D/3D nhằm nâng cao độ chính xác khi tính toán lực điện động cục bộ ở các vòng dây đầu mút cuộn cao áp.
Giá trị tham khảo
Đồ án là tài liệu tham khảo có giá trị học thuật và thực tiễn cao cho:
- Sinh viên ngành Kỹ thuật điện, Hệ thống điện, Thiết bị điện: Sử dụng làm tài liệu mẫu chuẩn mực cho đồ án môn học Thiết kế máy điện hoặc phần thiết kế máy biến áp trong đồ án tốt nghiệp kỹ sư điện.
- Kỹ sư thiết kế thiết bị điện: Tham khảo quy trình tính toán kích thước tối ưu, phương pháp lựa chọn quy cách dây dẫn dẹt chập nhiều sợi cho dòng lớn ($909,3\text{ A}$) và phương pháp kiểm nghiệm lực cơ học khi ngắn mạch theo tiêu chuẩn kỹ thuật máy biến áp ngâm dầu phân phối.
Câu hỏi thường gặp
1. Tác giả đã sử dụng những loại vật liệu chính nào cho lõi từ và cuộn dây của máy biến áp?
Tác giả sử dụng tôn silic cán lạnh đẳng hướng mã hiệu 3404 dày $0,35\text{ mm}$ (với từ cảm trong trụ $B_t = 1,6\text{ T}$, gông $B_g = 1,56\text{ T}$) cho mạch từ; dây quấn sử dụng vật liệu đồng gồm dây đồng dẹt mã hiệu CД ($4,75 \times 8\text{ mm}$) cho cuộn hạ áp và dây đồng tròn mã hiệu ПБ ($d = 3,0 / 3,5\text{ mm}$) cho cuộn cao áp.
2. Tại sao giá trị tối ưu $\beta = 1,9178$ giải từ MATLAB không được chọn trực tiếp làm kích thước thi công?
Mặc dù $\beta = 1,9178$ đem lại giá thành vật liệu tác dụng cực tiểu trên lý thuyết, nhưng giá trị này khiến máy biến áp có xu hướng ngắn và rộng, dẫn đến tổn hao không tải ($P_0$) tăng cao. Tác giả đã hiệu chỉnh chọn $\beta = 1,675$ (tương ứng $d = 0,21\text{ m}$) để vừa đảm bảo sai số giá thành vật liệu chỉ chênh lệch khoảng $1%$ vừa khống chế tổn hao kỹ thuật trong giới hạn tiêu chuẩn cho phép.
3. Kết cấu dây quấn cuộn hạ áp và cao áp được phân chia như thế nào?
Cuộn hạ áp gồm 21 vòng dây, kết cấu hình xoắn mạch kép hoán vị phân bố đều, mỗi vòng chập 10 sợi đồng dẹt; cuộn cao áp gồm 1155 vòng dây, kết cấu hình ống 7 lớp dây tròn, phân thành 2 tổ lớp và bố trí rãnh dầu dọc trục ở giữa để tăng cường giải nhiệt.
4. Khả năng chịu lực cơ học của dây quấn khi xảy ra ngắn mạch được kiểm chứng ra sao?
Dòng điện ngắn mạch xác lập cực đại đạt $20779,25\text{ A}$ ở phía hạ áp tạo ra hợp lực nén dọc trục lớn nhất là $31296\text{ N}$. Kết quả tính toán cho thấy ứng suất phá đứt $\sigma$ của dây quấn đồng đều nằm trong giới hạn bền cho phép ($< 30\text{ MN/m}^2$) và được cố định chắc chắn bởi 8 miếng đệm nén kích thước $30 \times 40\text{ mm}$.
5. Cấu trúc bậc thang của mạch từ được thiết kế cụ thể với số bậc và kích thước như thế nào?
Trụ sắt có đường kính $210\text{ mm}$ được ghép thành 7 bậc thang đối xứng (bề rộng từ $200\text{ mm}$ xuống $90\text{ mm}$, tổng bề dày lá thép $96\text{ mm}$); gông từ được ghép thành 5 bậc thang (bề rộng từ $200\text{ mm}$ xuống $130\text{ mm}$) với chiều dày tương ứng tổng chiều dày lá thép của trụ.
Kết luận
Đồ án môn học của sinh viên Nguyễn Văn Nam đã giải quyết thành công bài toán thiết kế kỹ thuật máy biến áp dầu 3 pha công suất $630\text{ kVA} - 22/0,4\text{ kV}$ với hệ thống số liệu tính toán chi tiết và logic. Bản thiết kế kết hợp chặt chẽ giữa thuật toán tối ưu hóa chi phí vật liệu bằng MATLAB và việc tuân thủ nghiêm ngặt các giới hạn điện - cơ theo quy chuẩn ngành điện. Kết quả tính toán về điện áp ngắn mạch ($4,376%$), tổn hao ($5986,23\text{ W}$) và độ bền cơ học đều đạt độ chính xác cao, khẳng định tính khả thi trong chế tạo thực tiễn.
