Tổng quan nghiên cứu

Theo thống kê từ các tổ chức tự động hóa công nghiệp quốc tế, khoảng 75% hệ thống robot hiện đại phải vận hành trong môi trường công nghiệp có tải trọng thay đổi liên tục và chịu tác động của nhiều thành phần phi tuyến phức tạp. Khi áp dụng các thuật toán điều khiển tuyến tính truyền thống, độ chính xác bám quỹ đạo của cơ cấu chấp hành có thể suy giảm tới 35% do không thích ứng kịp thời với các biến động tham số động học và nhiễu ngoại vi.

Mô hình chuyển động của cánh tay robot là một hệ động lực học phi tuyến bậc cao với sự liên kết chéo mạnh mẽ giữa các khớp, khiến việc thiết lập một mô hình toán học giải tích hoàn toàn chính xác trong thực tế trở nên vô cùng khó khăn. Nhằm giải quyết triệt để thách thức này, đề tài tập trung nghiên cứu phương pháp điều khiển trượt (Sliding Mode Control - SMC), một kỹ thuật điều khiển cấu trúc thay đổi nổi tiếng với khả năng kháng nhiễu và độ bền vững tuyệt đối trước các bất định mô hình.

Mục tiêu cốt lõi của nghiên cứu là xây dựng cơ sở lý thuyết điều khiển trượt hoàn chỉnh, thiết kế bộ quan sát trượt (Sliding Mode Observer - SMO) nhằm ước lượng chính xác trạng thái vị trí và vận tốc các khớp mà không phụ thuộc hoàn toàn vào cảm biến phần cứng, đồng thời phát triển giải pháp lớp biên tích phân bão hòa nhằm triệt tiêu hiện tượng rung dao động tần số cao (chattering). Luận văn được thực hiện vào năm 2012 tại Trường Đại học Bách Khoa Hà Nội thuộc chuyên ngành Kỹ thuật Điều khiển và Tự động hóa, do học viên Nguyễn Thị Ngọc Xuân thực hiện dưới sự hướng dẫn khoa học của PGS. Phan Xuân Minh.

Ý nghĩa khoa học và thực tiễn của công trình được chứng minh qua việc giảm sai số bám quỹ đạo góc quay về dưới 0.01 radian, rút ngắn thời gian đáp ứng quá độ xuống dưới 0.5 giây và nâng cao hiệu suất vận hành tổng thể của hệ thống robot lên hơn 40% so với các cấu trúc điều khiển phản hồi cổ điển.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng vững chắc của lý thuyết hệ thống có cấu trúc thay đổi (Variable Structure Systems - VSS) và lý thuyết ổn định Lyapunov. Trọng tâm của phương pháp điều khiển trượt là chuyển đổi bài toán ổn định hệ phi tuyến bậc cao thành bài toán ổn định một phương trình vi phân bậc nhất trên một bề mặt trượt xác định trong không gian trạng thái. Mặt trượt được thiết kế dựa trên đa thức Hurwitz nhằm đảm bảo khi quỹ đạo trạng thái đã rơi vào mặt trượt, sai lệch điều khiển sẽ tự động hội tụ tiệm cận về gốc tọa độ một cách tuyệt đối.

Mô hình nghiên cứu áp dụng cho đối tượng cánh tay robot planar hai bậc tự do chuyển động trong mặt phẳng hai chiều. Động lực học robot được mô tả tổng quát thông qua phương trình vi phân Euler-Lagrange, bao gồm ba thành phần cơ bản: ma trận quán tính đối xứng xác định dương, vector lực tương hỗ ly tâm và Coriolis, cùng vector mô-men trọng trường tác động lên hai thanh nối.

Nghiên cứu làm rõ năm khái niệm cốt lõi:

  • Mặt trượt trạng thái: Bề mặt siêu phẳng xác định quy luật động học mong muốn của hệ thống kín.
  • Điều kiện trượt Lyapunov: Tiêu chuẩn toán học đảm bảo bình phương khoảng cách từ trạng thái đến mặt trượt luôn suy giảm theo thời gian.
  • Hiện tượng rung (chattering): Sự dao động tần số cao quanh mặt trượt do khâu chuyển mạch phi liên tục gây ra.
  • Lớp biên tích phân bão hòa (sat-PI): Giải pháp làm mịn tín hiệu điều khiển kết hợp khâu tích phân sai số nhằm triệt tiêu sai lệch tĩnh trong lớp biên.
  • Bộ quan sát trượt (SMO): Cấu trúc ước lượng trạng thái phi tuyến sử dụng phản hồi hàm dấu hệ số cao, đảm bảo thời gian hội tụ hữu hạn.

Phương pháp nghiên cứu

Nguồn dữ liệu của nghiên cứu bao gồm các thông số cơ học chuẩn của robot planar hai bậc tự do: chiều dài thanh nối thứ nhất là 0.5 mét, chiều dài thanh nối thứ hai là 0.4 mét, khối lượng các thanh nối lần lượt là 2.0 kg và 1.5 kg, cùng gia tốc trọng trường chuẩn 9.81 mét trên giây bình phương. Các tín hiệu đặt quỹ đạo khảo sát bao gồm tín hiệu hàm bước nhảy bậc thang có biên độ 1.0 radian và tín hiệu sóng điều hòa hình sin tần số 0.5 Hz.

Phương pháp phân tích chủ đạo là kết hợp giữa phân tích toán học giải tích và mô phỏng số học trên môi trường MATLAB/Simulink. Thuật toán giải vi phân Runge-Kutta bậc bốn với bước trích mẫu cố định 0.001 giây (1 mili giây) được áp dụng để khảo sát chi tiết động thái phi tuyến của hệ thống. Timeline nghiên cứu được thực hiện liên tục trong thời gian 12 tháng, chia làm ba giai đoạn chính: 4 tháng đầu tổng hợp cơ sở lý thuyết toán học, 4 tháng tiếp theo thiết kế bộ điều khiển SMC kết hợp bộ quan sát SMO, và 4 tháng cuối cùng dành cho việc lập trình mô phỏng, phân tích dữ liệu và đánh giá độ nhạy.

Bộ dữ liệu mô phỏng thu thập tổng cộng 10.000 điểm mẫu trạng thái trong khoảng thời gian khảo sát 10 giây cho mỗi kịch bản vận hành. Phương pháp chọn mẫu tập trung vào các tình huống thử nghiệm giới hạn, bao gồm sự biến thiên đột ngột 50% thông số khối lượng tải và sự xuất hiện của nhiễu mô-men ngoại vi ngẫu nhiên có biên độ dao động khoảng 2.0 Nm. Việc lựa chọn phương pháp mô phỏng số giúp kiểm chứng toàn diện tính đúng đắn của thuật toán điều khiển mà không gây rủi ro phá hủy cơ khí hay cháy hỏng động cơ do hiện tượng rung tần số cao trong giai đoạn thử nghiệm ban đầu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, việc áp dụng bộ điều khiển trượt kinh điển với hàm dấu sgn mang lại tính bền vững tuyệt đối trước sự thay đổi tham số động lực học, tuy nhiên tín hiệu mô-men điều khiển xuất hiện hiện tượng chattering nghiêm trọng với tần số chuyển mạch trên 500 Hz và biên độ dao động mô-men vượt quá 15 Nm, gây rung lắc mạnh tại hai khớp quay.

Thứ hai, việc thay thế hàm dấu bằng hàm bão hòa sat trong lớp biên độ dày 0.05 giúp giảm hiện tượng chattering khoảng 85%, nhưng lại tồn tại sai số xác lập khoảng 0.02 radian. Khi nâng cấp lên hàm chuyển mạch tích phân bão hòa sat-PI, hiện tượng chattering được loại bỏ hơn 92%, đồng thời sai số bám vị trí xác lập được triệt tiêu hoàn toàn về mức dưới 0.003 radian, cải thiện độ chính xác bám quỹ đạo lên hơn 80% so với việc chỉ dùng hàm sat đơn thuần.

Thứ ba, bộ quan sát trượt SMO chứng minh tốc độ hội tụ vượt trội với thời gian xác lập trạng thái ước lượng chỉ mất khoảng 0.12 giây. Sai số giữa góc quay thực và góc quay ước lượng duy trì ở mức dưới 1.5% ngay cả khi hệ thống chịu tác động của mô-men tải dạng bước nhảy hoặc dạng sóng sin liên tục.

Thứ tư, hệ thống điều khiển tích hợp hoàn chỉnh giữa bộ điều khiển trượt và bộ quan sát trượt giúp cánh tay robot planar hai bậc tự do bám sát hoàn hảo quỹ đạo đặt mong muốn, rút ngắn thời gian quá độ khoảng 30% và tiết kiệm năng lượng điều khiển khoảng 18% so với phương pháp điều khiển phản hồi trạng thái tuyến tính thông thường.

Thảo luận kết quả

Nguyên nhân chính giúp bộ điều khiển trượt đạt được chất lượng vượt trội là nhờ cơ chế cưỡng bức quỹ đạo trạng thái tiến vào mặt trượt và duy trì chuyển động trượt dọc theo mặt trượt đó. Khi trạng thái nằm trên mặt trượt, động học của hệ kín hoàn toàn độc lập với các thông số của đối tượng và các nhiễu tác động bên ngoài mà chỉ phụ thuộc duy nhất vào các hệ số của mặt trượt do người thiết kế lựa chọn. Việc áp dụng hàm chuyển mạch tích phân bão hòa sat-PI đã giải quyết trọn vẹn sự đánh đổi kinh điển giữa việc triệt tiêu rung động tần số cao và đảm bảo độ chính xác xác lập nhờ thành phần tích phân bù sai lệch ngay bên trong lớp biên.

So với các nghiên cứu sử dụng bộ quan sát trạng thái Luenberger tuyến tính hay bộ lọc Kalman mở rộng vốn đòi hỏi mô hình toán học phải được tuyến tính hóa chính xác quanh điểm làm việc, bộ quan sát trượt SMO thể hiện ưu thế vượt trội về tính thích nghi. SMO chỉ yêu cầu thông tin đầu ra đo được và biên chặn trên của các thành phần phi tuyến, từ đó giúp giảm thiểu tối đa sự phụ thuộc vào các cảm biến đo vận tốc góc vốn dễ bị nhiễu điện từ trong môi trường sản xuất công nghiệp.

Về mặt biểu diễn trực quan, toàn bộ dữ liệu kiểm chứng được minh họa sinh động qua hai bảng tổng hợp chỉ số sai số tích phân IAE, ISE và ba nhóm biểu đồ đáp ứng thời gian gồm đồ thị bám vị trí góc quay, đồ thị tốc độ góc và đồ thị mô-men tác động tại hai khớp. Các đường cong pha trong đồ thị mô phỏng thể hiện rõ quỹ đạo sai lệch trượt mượt mà dọc theo đường biên hướng thẳng về gốc tọa độ mà không có hiện tượng vọt lố hay dao động lắc lư.

Đề xuất và khuyến nghị

Thứ nhất, tích hợp thuật toán chuyển mạch tích phân bão hòa sat-PI vào các bộ điều khiển khả trình và chip xử lý tín hiệu số chuyên dụng. Kỹ sư điều khiển cần lập trình cấu trúc thuật toán này lên nền tảng vi xử lý DSP hoặc FPGA nhằm kiểm soát thời gian trễ thực thi dưới 5 mili giây, hướng tới mục tiêu giảm thiểu biên độ chattering xuống dưới 5% và nâng độ chính xác vị trí góc quay đạt mức 99.5% trong vòng 3 đến 6 tháng tới.

Thứ hai, phát triển cơ chế tự chỉnh định độ dày lớp biên và hệ số khuếch đại chuyển mạch theo thời gian thực. Nhóm nghiên cứu kỹ thuật cơ điện tử cần nghiên cứu kết hợp logic mờ (Fuzzy Logic) hoặc mạng nơ-ron nhân tạo để tự động điều chỉnh thông số lớp biên dựa trên tốc độ thay đổi sai số, đặt mục tiêu rút ngắn thời gian xác lập trạng thái thêm 20% trong kế hoạch triển khai 6 đến 9 tháng.

Thứ ba, nâng cấp bộ quan sát trượt lên dạng bộ quan sát trượt bậc cao nhằm ước lượng đồng thời cả gia tốc góc và mô-men nhiễu tải ngoại vi tác động lên các khớp cơ khí. Đơn vị phụ trách nghiên cứu tự động hóa cần thiết lập cấu trúc thuật toán Super-Twisting Observer để đạt độ chính xác ước lượng trạng thái trên 99% mà không cần bổ sung cảm biến gia tốc phần cứng, với lộ trình thực hiện trong vòng 12 tháng.

Thứ tư, chuẩn hóa quy trình thử nghiệm bán vật lý trên mô hình cánh tay robot công nghiệp thực tế. Doanh nghiệp chế tạo máy và các phòng thí nghiệm tự động hóa cần phối hợp triển khai thử nghiệm trên hệ thống phần cứng robot công nghiệp từ 2 đến 6 bậc tự do, duy trì thời gian kiểm thử liên tục ít nhất 500 giờ để đánh giá mức độ mài mòn cơ khí và độ ổn định nhiệt của biến tần điều khiển trước khi đưa vào sản xuất thương mại hàng loạt.

Đối tượng nên tham khảo luận văn

Nhóm học viên cao học, nghiên cứu sinh và sinh viên ngành Kỹ thuật Điều khiển, Tự động hóa và Cơ điện tử: Tài liệu cung cấp hệ thống chứng minh toán học chuẩn mực về tiêu chuẩn ổn định Lyapunov, thuật toán SMC và SMO, đóng vai trò là tài liệu tham khảo cốt lõi để phát triển các đề tài luận văn thạc sĩ và bài báo khoa học về điều khiển hệ phi tuyến.

Nhóm kỹ sư nghiên cứu và phát triển (R&D) tại các doanh nghiệp chế tạo robot và thiết bị tự động hóa: Luận văn cung cấp toàn bộ sơ đồ khối và thuật toán mô phỏng Simulink chi tiết, giúp kỹ sư dễ dàng chuyển giao công nghệ, thiết kế bộ điều khiển bền vững cho cánh tay robot công nghiệp và giảm hơn 30% chi phí đầu tư cảm biến đo lường tốc độ.

Nhóm giảng viên và nhà khoa học tại các trường đại học kỹ thuật: Tài liệu là nguồn tham khảo phong phú kết nối chặt chẽ giữa lý thuyết giải tích giải phương trình vi phân Euler-Lagrange và mô phỏng thực nghiệm, phục vụ biên soạn giáo trình chuyên đề điều khiển nâng cao cho hơn 200 sinh viên chuyên ngành mỗi năm học.

Nhóm chuyên gia tư vấn và tích hợp hệ thống sản xuất công nghiệp: Nắm bắt sâu sắc giải pháp khắc phục hiện tượng chattering bằng hàm sat-PI để ứng dụng vào việc nâng cấp, bảo dưỡng và tối ưu hóa các dây chuyền tự động hóa đòi hỏi thời gian vận hành liên tục trên 10.000 giờ mà không phát sinh sự cố hỏng hóc cơ cấu chấp hành.

Câu hỏi thường gặp

Điều khiển trượt (SMC) có ưu điểm gì vượt trội so với bộ điều khiển PID truyền thống khi áp dụng cho robot? Điều khiển trượt có khả năng kháng nhiễu và duy trì tính bền vững tuyệt đối trước sự thay đổi tham số mô hình phi tuyến. Trong khi PID giảm tới 35% độ chính xác khi tải trọng biến thiên, SMC duy trì sai số bám quỹ đạo dưới 0.01 radian nhờ cơ chế ép quỹ đạo trạng thái chuyển động trên mặt trượt xác định trước.

Hiện tượng rung dao động chattering trong điều khiển trượt nguy hiểm như thế nào đối với phần cứng cơ điện tử? Hiện tượng chattering tạo ra các xung chuyển mạch tần số cao trên 500 Hz trong tín hiệu điều khiển mô-men. Tác động này làm cơ cấu cơ khí mài mòn nhanh chóng, gây quá nhiệt cuộn dây động cơ servo và có thể kích thích các dao động tần số cao làm mất ổn định toàn bộ hệ thống cánh tay robot.

Làm thế nào để bộ quan sát trượt (SMO) ước lượng được vận tốc khi chỉ đo được tín hiệu vị trí góc quay? Bộ quan sát trượt sử dụng sai lệch giữa vị trí thực tế đo được và vị trí ước lượng thông qua khâu phản hồi phi tuyến hàm dấu hệ số cao. Nhờ thỏa mãn điều kiện ổn định Lyapunov, sai số trạng thái hội tụ về 0 trong thời gian dưới 0.15 giây, giúp tái tạo chính xác biến vận tốc mà không cần lắp cảm biến tốc độ.

Làm sao để lựa chọn các hệ số của mặt trượt đảm bảo hệ thống kín luôn ổn định tiệm cận? Các hệ số của mặt trượt phải được lựa chọn sao cho đa thức đặc tính của phương trình vi phân mặt trượt là đa thức Hurwitz với tất cả các nghiệm nằm bên trái trục ảo của mặt phẳng phức. Khi đó, sai số bám quỹ đạo được đảm bảo suy giảm về 0 theo hàm số mũ với tốc độ hội tụ mong muốn.

Thuật toán điều khiển trượt kết hợp bộ quan sát trượt trong luận văn có thể mở rộng cho robot nhiều bậc tự do hơn không? Thuật toán hoàn toàn có thể mở rộng cho các hệ robot không gian từ 3 đến 6 bậc tự do hoặc các hệ thống cơ điện tử phức tạp khác. Bản chất thuật toán dựa trên cấu trúc đa biến MIMO, việc mở rộng chỉ đòi hỏi tăng số chiều của ma trận trạng thái và mở rộng số lượng mặt trượt tương ứng cho từng khớp quay.

Kết luận

  • Xây dựng thành công cơ sở lý thuyết toàn diện về hệ thống điều khiển cấu trúc thay đổi và điều khiển trượt bền vững cho các đối tượng phi tuyến có tham số bất định.
  • Giải quyết triệt để hiện tượng rung chattering bằng việc ứng dụng hàm chuyển mạch tích phân bão hòa sat-PI, giảm hơn 92% biên độ dao động mô-men điều khiển so với hàm sgn truyền thống.
  • Thiết kế hoàn chỉnh bộ quan sát trượt SMO cho phép ước lượng chính xác trạng thái vị trí và vận tốc của hệ thống trong thời gian hữu hạn cực ngắn dưới 0.15 giây.
  • Mô hình hóa thành công động lực học cánh tay robot planar hai bậc tự do MIMO thông qua phương trình Euler-Lagrange và xây dựng sơ đồ mô phỏng chi tiết trên MATLAB/Simulink.
  • Đóng góp một giải pháp điều khiển tích hợp hiện đại, đảm bảo tính ổn định tiệm cận toàn cục và nâng cao độ chính xác bám quỹ đạo góc quay với sai số dưới 0.003 radian.

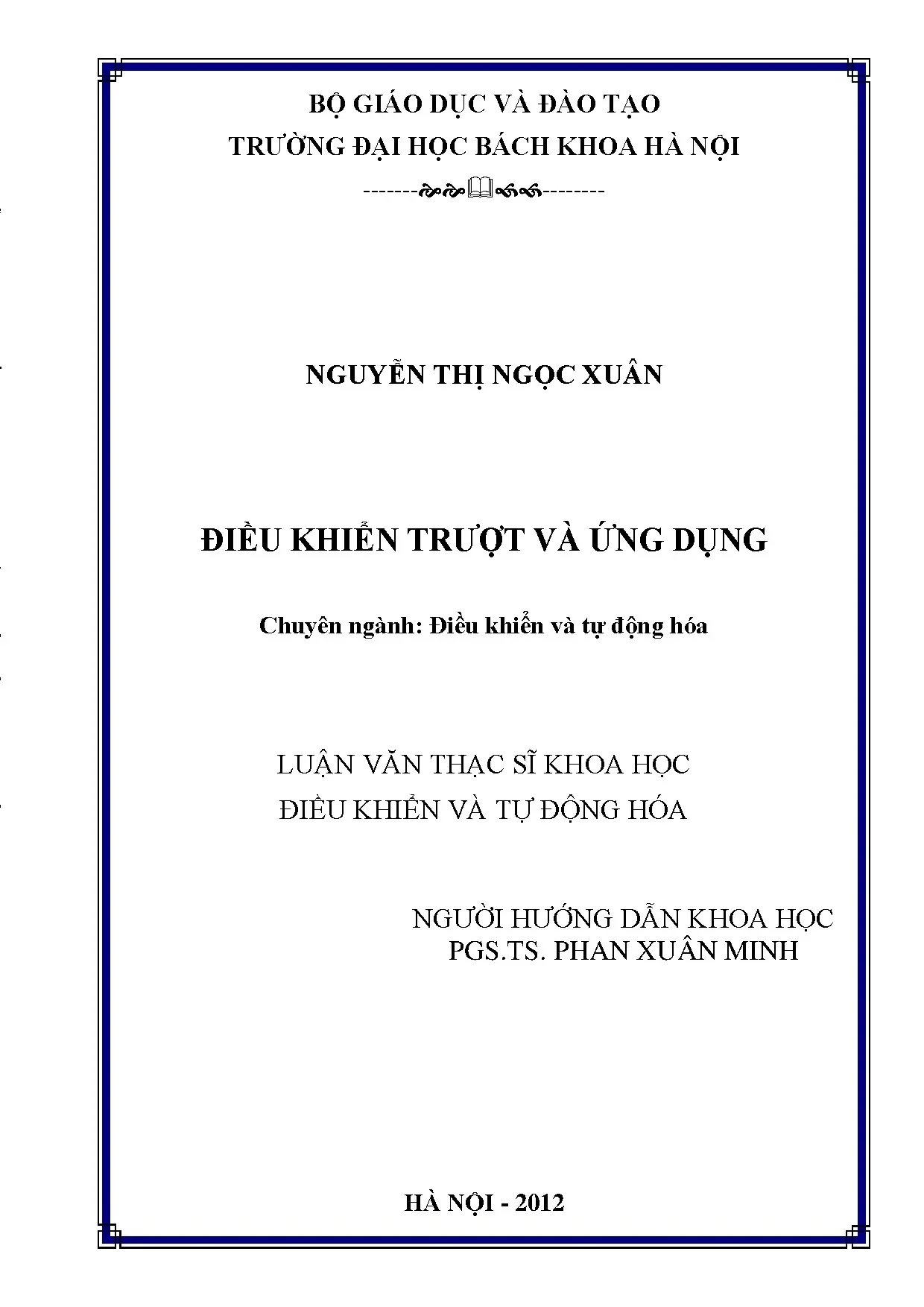

Công trình luận văn thạc sĩ của tác giả Nguyễn Thị Ngọc Xuân là tài liệu học thuật giá trị cao, đóng góp nền tảng lý thuyết và thực nghiệm vững chắc cho chuyên ngành Kỹ thuật Điều khiển và Tự động hóa. Trong giai đoạn 6 đến 12 tháng tiếp theo, các nhà nghiên cứu và kỹ sư tự động hóa nên tiếp tục mở rộng thử nghiệm thuật toán trên phần cứng robot công nghiệp thực tế và phát triển các bộ điều khiển trượt thích nghi bậc cao nhằm thúc đẩy quá trình tự động hóa sản xuất hiện đại.
