Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hóa và hiện đại hóa sản xuất, ngành cơ khí chế tạo giữ vai trò then chốt đối với nền kinh tế. Sự vận hành ổn định của hệ thống dây chuyền công nghiệp phụ thuộc rất lớn vào đội ngũ kỹ thuật viên sửa chữa, bảo dưỡng máy công cụ. Tuy nhiên, nhiều cơ sở đào tạo nghề trước đây gặp lúng túng trong việc đầu tư cơ sở vật chất, dẫn đến khoảng cách giữa lý thuyết và thực tiễn sản xuất.

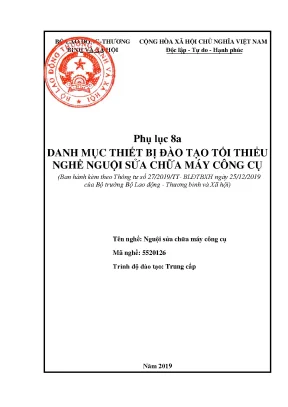

Nhằm giải quyết triệt để vấn đề này, Bộ Lao động - Thương binh và Xã hội đã ban hành Danh mục thiết bị đào tạo nghề Nguội sửa chữa máy công cụ (Phụ lục 8a kèm theo Thông tư số 27/2019/TT-BLĐTBXH, Mã nghề: 5520126). Tài liệu quy định chuẩn khung về trang thiết bị tối thiểu, học liệu và mô hình đào tạo trình độ Trung cấp. Cách tiếp cận này giúp các trường phân bổ nguồn vốn hợp lý, đồng thời hỗ trợ người học tiếp cận thiết bị chuẩn công nghiệp ngay trên ghế nhà trường.

+-----------------------------------------------------------------------------+
|         DANH MỤC THIẾT BỊ ĐÀO TẠO TỐI THIỂU NGHỀ NGUỘI SỬA CHỮA MÁY         |
|                     (Thông tư 27/2019/TT-BLĐTBXH)                          |
+-----------------------------------------------------------------------------+
                                       |
    +----------------------------------+----------------------------------+
    |                                  |                                  |
    v                                  v                                  v
[Khối Kỹ Thuật Cơ Sở]         [Khối Thí Nghiệm - Đo Lường]    [Khối Xưởng Thực Hành Sửa Chữa]
- Phòng Kỹ thuật cơ sở        - Phòng Đo lường                - Xưởng Nguội cơ bản
- Phòng Máy vi tính           - Phòng Thí nghiệm Vật liệu     - Xưởng Hàn cơ bản
- Phòng Ngoại ngữ             - Phòng Điện cơ bản             - Xưởng Máy công cụ vạn năng
- Phòng CAD/CAM               - Phòng Thủy lực - Khí nén      - Xưởng Sửa chữa máy CNC

Nội dung chi tiết

Chuẩn hóa cơ sở vật chất đào tạo nghề Nguội sửa chữa máy công cụ

Nghề Nguội sửa chữa máy công cụ đòi hỏi người học vừa nắm vững nguyên lý truyền động, vừa có kỹ năng vận hành và khắc phục sự cố phức tạp. Vì vậy, việc xây dựng danh mục thiết bị đào tạo tối thiểu đóng vai trò như một bộ tiêu chuẩn hóa kỹ thuật bắt buộc. Văn bản pháp lý này xác định rõ số lượng, chủng loại và thông số kỹ thuật của từng danh mục máy móc cần trang bị.

Hơn nữa, tài liệu giải quyết triệt để bài toán lãng phí ngân sách thông qua cơ chế phân định rõ ràng giữa thiết bị bắt buộc đầu tư tại chỗ và các thiết bị thực tập tại doanh nghiệp. Đối với các hệ thống gia công hiện đại có chi phí vận hành cao, nhà trường có thể liên kết doanh nghiệp để sinh viên cọ xát trực tiếp. Nhờ đó, chương trình đào tạo vừa đáp ứng yêu cầu sư phạm nghiêm ngặt, vừa bám sát thực tiễn sản xuất công nghiệp.

+-----------------------------------------------------------------------------+
|               CẤU TRÚC MÔ TẢ THIẾT BỊ TRONG DANH MỤC                       |
+-----------------------------------------------------------------------------+
|  1. Tên, chủng loại thiết bị   | Xác định rõ chủng loại & số lượng tối thiểu |
|  2. Yêu cầu sư phạm            | Định rõ mục tiêu đào tạo, môn học/mô-đun    |
|  3. Yêu cầu kỹ thuật           | Quy định dải đo, công suất, cấp chính xác   |
|  4. Cơ chế thực hiện           | Trang bị tại trường hoặc Thực tập DN       |
+-----------------------------------------------------------------------------+

Quy hoạch không gian và hệ thống 12 phòng chức năng, xưởng thực hành

Cấu trúc đào tạo trong tài liệu được phân chia thành 12 phòng chức năng và xưởng thực hành khép kín, tối ưu hóa theo quy trình công nghệ gia công – sửa chữa:

                            QUY TRÌNH ĐÀO TẠO LIÊN HOÀN

  [Lý thuyết & Mô phỏng]       [Kiểm tra & Nền tảng]        [Thực hành Chuyên sâu]
  +--------------------+       +--------------------+       +--------------------+
  | - Kỹ thuật cơ sở   |  ==>  | - Đo lường         |  ==>  | - Nguội cơ bản     |
  | - Máy vi tính      |       | - Thí nghiệm VL    |       | - Hàn cơ bản       |
  | - Ngoại ngữ        |       | - Điện cơ bản      |       | - Xưởng Máy vạn năng|
  | - CAD/CAM          |       | - Thủy lực-Khí nén |       | - Xưởng Máy CNC    |
  +--------------------+       +--------------------+       +--------------------+

  • Khối Kỹ thuật cơ sở và Mô phỏng (Phòng 1 đến 4):

    • Phòng Kỹ thuật cơ sở: Thiết kế cho tối đa 35 học sinh, trang bị hệ thống máy chiếu, bảng vẽ kỹ thuật, mô hình vật thể học, mô hình chi tiết máy tiêu chuẩn và các sơ đồ động học máy tiện, phay, mài, CNC.
    • Phòng Máy vi tính, Ngoại ngữ & CAD/CAM: Quy mô 10 học sinh/lớp thực hành, trang bị mạng LAN, máy tính cấu hình chuyên dụng và phần mềm AutoCAD phục vụ mô phỏng gia công số.

  • Khối Thí nghiệm, Đo lường và Điều khiển (Phòng 5 đến 8):

    • Phòng Đo lường: Trang bị máy đo 3D (CMM), máy đo độ nhám bề mặt ($Ra, Rz$), bàn máp, bộ bàn gá chống tâm cùng hệ thống panme, thước cặp, căn mẫu phẳng và dưỡng kiểm ren.
    • Phòng Thí nghiệm Vật liệu: Sở hữu máy đo độ cứng Brinell/Rockwell/Vickers, kính hiển vi quang học độ phóng đại $\ge 150$ lần, máy thử kéo nén $\ge 30\text{ kN}$, máy thử xoắn $\le 1000\text{ Nm}$ và lò điện trở nhiệt luyện dung tích $\ge 0.5\text{ m}^3$.
    • Phòng Điện, Thủy lực - Khí nén: Bố trí các bộ thực hành điện xoay chiều/một chiều, panel thí nghiệm thủy lực công suất $\ge 0.75\text{ kW}$, panel khí nén với các loại van đảo chiều, van logic và rơ-le thời gian.

  • Khối Xưởng Thực hành Gia công và Sửa chữa (Phòng 9 đến 12):

    • Xưởng Nguội & Hàn cơ bản: Tập trung rèn luyện kỹ năng vạch dấu, đục, giũa, cạo rà, khoan bàn, cưa cắt phôi và các công nghệ hàn hồ quang, hàn TIG, hàn hơi.
    • Xưởng Sửa chữa Máy công cụ vạn năng: Trang bị đầy đủ máy tiện vạn năng, máy phay đứng, máy phay ngang, máy xọc, máy mài phẳng, máy mài tròn, máy ép thủy lực $\ge 20\text{ tấn}$ cùng bộ vam tháo lắp chuyên dụng.
    • Xưởng Sửa chữa Máy CNC: Bố trí hệ thống tiện và phay CNC để học sinh rèn luyện kỹ năng tháo lắp, căn chỉnh trục và sửa chữa hệ thống điều khiển số.

Tiêu chuẩn kỹ thuật chi tiết của các thiết bị sửa chữa cốt lõi

Nhằm đảm bảo học viên thực hành đúng chuẩn xác kỹ thuật, tài liệu quy định rõ ràng các thông số đo kiểm và công cụ sửa chữa chuyên sâu:

Nhóm thiết bị Thiết bị tiêu biểu Yêu cầu kỹ thuật cơ bản Ứng dụng thực hành
Đo kiểm chính xác Máy đo 3D (CMM) Hành trình $\ge 400 \times 380 \times 150\text{ mm}$, độ chính xác $0.001\text{ mm}$ Đo kiểm kích thước hình học không gian 3 chiều
Đo nhám bề mặt Thiết bị đo độ nhám $Ra: 0.05 \div 10,\mu\text{m}$, $Rz: 0.1 \div 50,\mu\text{m}$, độ chính xác $\pm 15%$ Đánh giá độ bóng bề mặt chi tiết sau gia công/sửa chữa
Căn chỉnh máy Ni vô khung / Ni vô thanh Độ chính xác đạt mức $0.02\text{ mm/m}$ Cân bằng băng máy, căn chỉnh độ thẳng và độ phẳng
Đo độ đảo & đồng tâm Bàn gá chống tâm & Trục kiểm Chiều cao mũi chống tâm $120 \div 150\text{ mm}$, trục kiểm trụ/chuôi côn Kiểm tra độ đảo hướng kính, độ tròn và độ trụ của trục
Cơ cấu tháo lắp Máy ép thủy lực & Bộ vam tháo Lực ép $\ge 20\text{ tấn}$, vam 2 chấu / 3 chấu tháo chi tiết $\le 300\text{ mm}$ Tháo lắp ổ lăn, bánh răng và nắn thẳng trục máy bị cong
Cạo rà dẫn hướng Dao cạo mặt phẳng, cong & Ô kiểm Kích thước ô kiểm $25 \times 25\text{ mm}$, thước rà góc chuẩn Sửa chữa, phục hồi độ chính xác bề mặt băng trượt dẫn hướng

Đặc biệt, việc tích hợp các mô hình cắt bổ (như động cơ 1 pha, 3 pha, máy phát điện, cơ cấu Cu-lít, Nooc-tông) giúp học viên quan sát trực quan cấu tạo bên trong mà không làm hỏng máy móc đang hoạt động.

Ai nên đọc tài liệu này?

Tài liệu này là cẩm nang quy chuẩn phục vụ trực tiếp cho nhiều nhóm đối tượng trong hệ thống giáo dục và quản lý kỹ thuật:

+-----------------------------------------------------------------------------+
|                          ĐỐI TƯỢNG SỬ DỤNG CHÍNH                            |
+-----------------------------------------------------------------------------+
| [Ban Giám Hiệu & Quản Lý Đào Tạo]  ==> Lập kế hoạch mua sắm, chuẩn hóa CSVC |
| [Giảng Viên & Cán Bộ Quản Lý Xưởng]==> Thiết kế bài giảng, bố trí xưởng máy |
| [Kỹ Sư & Chuyên Viên Sửa Chữa Cơ Khí]==> Tra cứu thông số, quy trình đo kiểm |
| [Chuyên Viên Thẩm Định & Kiểm Định] ==> Căn cứ đánh giá tiêu chuẩn mở ngành |
+-----------------------------------------------------------------------------+
  1. Ban Giám hiệu và Cán bộ Quản lý trường nghề: Căn cứ trực tiếp để phê duyệt danh mục dự án đầu tư, dự toán mua sắm thiết bị và chuẩn hóa phòng xưởng phục vụ đánh giá kiểm định chất lượng.
  2. Giảng viên chuyên ngành Cơ khí - Sửa chữa máy công cụ: Định hình giáo án thực hành, bố trí trạm làm việc cho học viên và kết hợp hài hòa giữa lý thuyết mô hình và thao tác máy thực tế.
  3. Kỹ sư cơ điện và Kỹ thuật viên bảo trì tại nhà máy: Tham khảo danh mục thiết bị đo kiểm, đồ gá chuyên dụng ($0.02\text{ mm}$, trục kiểm, máy ép thủy lực) để thiết lập quy trình bảo dưỡng nội bộ.
  4. Cơ quan Quản lý Nhà nước và Kiểm định viên: Sử dụng làm bộ tiêu chí đối sánh trong quá trình thẩm định điều kiện cấp phép hoạt động giáo dục nghề nghiệp.

Yêu cầu kiến thức nền tảng: Người đọc cần có hiểu biết cơ bản về cơ học máy, dung sai lắp ghép, sơ đồ mạch điện - thủy lực và nguyên lý cắt gọt kim loại để khai thác tối đa tài liệu.

Câu hỏi thường gặp

1. Danh mục thiết bị đào tạo nghề Nguội sửa chữa máy công cụ là gì?

Đây là bộ tiêu chuẩn kỹ thuật ban hành kèm theo Thông tư 27/2019/TT-BLĐTBXH. Tài liệu quy định danh mục, số lượng tối thiểu, yêu cầu sư phạm và thông số kỹ thuật của trang thiết bị mà các trường nghề bắt buộc phải có để đào tạo trình độ Trung cấp nghề Nguội sửa chữa máy công cụ.

2. Nhà trường tổ chức mua sắm thiết bị theo danh mục như thế nào?

Cơ sở giáo dục nghề nghiệp căn cứ quy mô học sinh, điều kiện tài chính và danh mục tối thiểu để lập dự án đầu tư. Nhà trường phân loại các hạng mục cần mua sắm ngay cho 12 phòng chức năng, đồng thời lập danh sách thiết bị có thể ký kết hợp tác để sinh viên thực tập tại doanh nghiệp.

3. Tại sao danh mục cho phép thực tập tại doanh nghiệp đối với một số thiết bị?

Quy định này giảm gánh nặng tài chính cho cơ sở đào tạo đối với những thiết bị công nghệ cao, đắt tiền. Nhờ việc tận dụng trang thiết bị sản xuất thực tế tại doanh nghiệp, học sinh vẫn đảm bảo chuẩn đầu ra kỹ năng nghề mà nhà trường vẫn tối ưu hóa được chi phí đầu tư công.

4. Khi nào các cơ sở giáo dục nghề nghiệp bắt buộc phải áp dụng quy chuẩn này?

Quy chuẩn bắt buộc áp dụng từ thời điểm Thông tư 27/2019/TT-BLĐTBXH có hiệu lực khi cơ sở nghề xây dựng đề án mở mã nghề 5520126, chuẩn bị hồ sơ kiểm định chất lượng đào tạo định kỳ, hoặc khi lập kế hoạch nâng cấp, bổ sung trang thiết bị xưởng thực hành.

5. Sĩ số học sinh tối đa cho một lớp thực hành sửa chữa máy công cụ là bao nhiêu?

Theo quy chuẩn, sĩ số tối đa cho các lớp học tại phòng Kỹ thuật cơ sở là 35 học sinh. Trong khi đó, tại tất cả các phòng thực hành chuyên sâu (Đo lường, Vật liệu, Thủy lực, Điện, CAD/CAM, Xưởng máy vạn năng, CNC), sĩ số được chuẩn hóa tối đa 10 học sinh/lớp để đảm bảo an toàn và chất lượng giảng dạy.

Kết luận

Danh mục thiết bị đào tạo nghề Nguội sửa chữa máy công cụ là văn bản tiêu chuẩn hóa kỹ thuật và sư phạm hoàn chỉnh cho trình độ Trung cấp ngành cơ khí chế tạo:

  • Chuẩn hóa toàn diện: Thiết lập ranh giới kỹ thuật rõ ràng với 12 phòng xưởng chức năng phục vụ đào tạo liên hoàn.
  • Cân bằng Sư phạm & Kỹ thuật: Đảm bảo mỗi thiết bị đầu tư đều bám sát năng lực thực hành của học sinh.
  • Linh hoạt đầu tư: Kết hợp hiệu quả giữa cơ sở vật chất nhà trường và dây chuyền sản xuất của doanh nghiệp.

Các cơ sở giáo dục nghề nghiệp cần khẩn trương rà soát lại hiện trạng thiết bị, xây dựng lộ trình nâng cấp xưởng thực hành để đáp ứng tiêu chuẩn kiểm định quốc gia. Hãy tải về và áp dụng đầy đủ quy chuẩn từ Phụ lục 8a Thông tư 27/2019/TT-BLĐTBXH ngay hôm nay!
