Tổng quan nghiên cứu

Trận siêu động đất Tohoku ngày 11 tháng 3 năm 2011 tại Nhật Bản với thời gian rung chấn kéo dài khoảng 5 phút đã kích hoạt hiện tượng hóa lỏng trầm tích trên diện rộng hàng trăm kilômét, làm mặt đất sụt lún nghiêm trọng tới 1,2 m và phá hủy hàng loạt hệ thống hạ tầng ngầm. Sự kiện này gióng lên hồi chuông cảnh báo về mức độ tổn thương của các đô thị ven sông, ven biển trước các tai biến địa chất động lực thứ sinh. Tại Việt Nam, khu vực Nam Bộ nói chung và Thành phố Hồ Chí Minh nói riêng đang trải qua tốc độ đô thị hóa nhanh vượt bậc trên 15% mỗi năm. Trong đó, Quận 7 nổi lên như một trung tâm phát triển hạ tầng trọng điểm nhưng lại sở hữu điều kiện địa chất công trình hết sức phức tạp với tầng trầm tích trẻ Holocene bở rời và mực nước ngầm nông chỉ cách mặt đất từ 0,5 m đến 1,5 m.

Vấn đề nghiên cứu trọng tâm của luận văn là giải quyết bài toán đánh giá định lượng nguy cơ hóa lỏng của các lớp đất cát bão hòa nước dưới tác động của tải trọng địa chấn. Mục tiêu cụ thể là xác lập cơ sở dữ liệu địa kỹ thuật, tính toán hệ số an toàn kháng hóa lỏng và xây dựng bản đồ phân vùng nhạy cảm hóa lỏng đất nền cho toàn bộ địa bàn Quận 7, Thành phố Hồ Chí Minh. Nghiên cứu được hoàn thành vào tháng 12 năm 2011, đóng vai trò như một tài liệu khoa học tiên phong giúp tăng độ an toàn công trình lên hơn 30% và giảm thiểu nguy cơ lún lệch, trượt lở móng khi xảy ra chấn động địa chấn có cường độ magnitude từ 5,0 đến 7,5 Richter.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng nền tảng lý thuyết "Phương pháp đơn giản" (Simplified Procedure) được khởi xướng bởi Seed và Idriss vào năm 1971, sau đó được hoàn thiện và chuẩn hóa tại Hội nghị Quốc gia Hoa Kỳ về Nghiên cứu Động đất (NCEER) năm 1997 bởi Youd và các cộng sự. Bên cạnh đó, luận văn tham chiếu các quy chuẩn đánh giá kháng chấn theo Tiêu chuẩn Thiết kế Cầu đường Nhật Bản năm 1966 để đối sánh với điều kiện địa chất khu vực châu Á. Mô hình nghiên cứu cốt lõi dựa trên việc so sánh tỷ số ứng suất cắt chu kỳ (Cyclic Stress Ratio - CSR) do động đất sinh ra với tỷ số kháng cắt chu kỳ (Cyclic Resistance Ratio - CRR) của đất nền, kết hợp hệ số điều chỉnh độ lớn động đất (Magnitude Scaling Factor - MSF) để tính toán hệ số an toàn hóa lỏng FS = (CRR7,5 / CSR) * MSF.

Khung lý thuyết tập trung vào 4 khái niệm nền tảng:

  1. Hiện tượng hóa lỏng đất nền: Trạng thái đất cát bão hòa nước mất hoàn toàn sức kháng cắt do áp lực nước lỗ rỗng thặng dư tăng đột biến triệt tiêu ứng suất pháp hữu hiệu.
  2. Hệ số chiết giảm ứng suất rd: Đại lượng biểu thị tính đàn hồi dẻo của cột đất theo chiều sâu, áp dụng giới hạn trong phạm vi độ sâu z ≤ 23 m.
  3. Chỉ số số búa chuẩn hóa (N1)60: Giá trị sức kháng xuyên tiêu chuẩn được hiệu chỉnh về áp suất lớp phủ 100 kPa và hiệu suất năng lượng búa 60%.
  4. Hiện tượng cát sủi: Sự giải phóng áp lực nước lỗ rỗng mang theo các hạt khoáng bở rời trào lên bề mặt qua các khe nứt dưới dạng miệng núi lửa thu nhỏ.

Phương pháp nghiên cứu

Nguồn dữ liệu của luận văn được tổng hợp từ hồ sơ khảo sát địa chất thực tế gồm 138 lỗ khoan địa chất công trình và 14 lỗ khoan địa chất thủy văn do Liên đoàn Địa chất Thủy văn – Địa chất Công trình miền Nam thực hiện trên địa bàn Quận 7. Phương pháp chọn mẫu áp dụng theo mạng lưới đo đạc chuẩn hóa bao phủ toàn bộ các phân khu chức năng, công viên và đới ven sông rạch, tập trung khảo sát các địa tầng trầm tích bở rời Holocene và Pleistocene ở độ sâu từ 15 m đến 30 m.

Lý do lựa chọn phương pháp phân tích NCEER dựa trên thí nghiệm xuyên tiêu chuẩn (SPT) kết hợp hiệu chỉnh xuyên tĩnh (CPT), đo sóng cắt (Vs) và xuyên Becker (BPT) là vì phương pháp SPT cung cấp cơ sở dữ liệu dồi dào, khả thi cao trong thực tế khảo sát tại Việt Nam và có tính kinh tế vượt trội so với kỹ thuật lấy mẫu đất nguyên dạng bằng phương pháp đóng băng nền đắt đỏ. Toàn bộ tiến trình xử lý số liệu, phân loại nền đất theo tiêu chuẩn NEHRP 1997 và thành lập bản đồ số hóa không gian được thực hiện liên tục trong khung thời gian 18 tháng, hoàn tất đánh giá nghiệm thu vào tháng 12 năm 2011.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Tỷ lệ vị trí có nguy cơ hóa lỏng cao: Trong tổng số 138 lỗ khoan khảo sát, nghiên cứu phát hiện khoảng 28% vị trí địa chất xuất hiện các tầng đất bở rời có nguy cơ hóa lỏng nghiêm trọng khi chịu tác động của kịch bản động đất chấn cấp magnitude 7,5.
  2. Phân bố độ sâu và đặc tính cơ lý: Tầng đất có độ nhạy cảm hóa lỏng mạnh nhất phân bố tập trung ở chiều sâu từ 3,0 m đến 12,5 m. Tại các đới này, chỉ số xuyên tiêu chuẩn hiệu chỉnh (N1)60 rất thấp, dao động từ 4 đến 14 búa, kết hợp với hàm lượng hạt mịn (FC) biến thiên trong khoảng 8% đến 32%, làm suy giảm nghiêm trọng sức kháng cắt khi chịu tải trọng chu kỳ.
  3. Suy giảm hệ số an toàn cục bộ: Tại các phân khu ven sông Nhà Bè và các nhánh kênh rạch lớn thuộc Quận 7, hệ số an toàn kháng hóa lỏng FS tính toán được đều rơi xuống dưới ngưỡng an toàn 1,0 (chỉ đạt từ 0,62 đến 0,88), cảnh báo nguy cơ sụt lún và dịch chuyển ngang móng công trình.
  4. Tính ổn định của lớp sét dẻo mềm: Các lớp bùn sét và sét pha nguồn gốc sông biển đầm lầy có chỉ số trạng thái ma sát Ic > 2,6 và giới hạn chảy vượt quá 35% hoàn toàn không bị hóa lỏng, chiếm trên 65% thể tích địa tầng tổng thể của khu vực nghiên cứu.

Thảo luận kết quả

Nguyên nhân trực tiếp dẫn tới hiện tượng mất ổn định tại các điểm khảo sát nguy hiểm là do sự tích tụ tức thời của áp lực nước lỗ rỗng thặng dư dưới chấn rung động lực, đẩy ứng suất hữu hiệu thẳng đứng tiệm cận giá trị 0 kPa trong thời gian cực ngắn. Khi đối sánh với các công trình nghiên cứu trước đây tại Nhà máy thép Tycoon (Khu kinh tế Dung Quất, Quảng Ngãi) và đánh giá vi phân vùng tại Quận 1, Quận 3 của Thành phố Hồ Chí Minh, kết quả của luận văn hoàn toàn tương thích về tính nhạy chấn của đới bồi tích ven sông Nam Bộ với sai số dự báo độ lún ước tính dao động trong khoảng 25% đến 50%.

Về mặt trực quan hóa dữ liệu, toàn bộ thông số cơ lý được tổng hợp thành ma trận phân cấp 4 mức độ nguy cơ (rất cao, cao, trung bình, an toàn) và mô tả qua biểu đồ phân bố tương quan giữa chiều sâu với chỉ số (N1)60. Đặc biệt, thông qua phần mềm chuyên dụng Surfer, tác giả đã chuyển hóa cơ sở dữ liệu dạng bảng thành hệ thống bản đồ phân vùng nhạy cảm hóa lỏng không gian 2D và 3D với tỷ lệ 1:10.000, giúp các kỹ sư dễ dàng nhận diện ranh giới các đới đất yếu dễ tổn thương phục vụ thiết kế nền móng.

Đề xuất và khuyến nghị

Để chủ động phòng ngừa và hạn chế tối đa hiểm họa do hóa lỏng đất nền gây ra, nghiên cứu đưa ra 4 nhóm giải pháp kỹ thuật và quản lý cụ thể:

  1. Thi công gia cố nền bằng phương pháp đầm rung sâu kết hợp cọc đá dăm sỏi thoát nước: Nhà thầu thi công nền móng cần tiến hành gia tải rung chấn cơ học nhằm nén chặt các tầng cát rời tại độ sâu 3,0 m đến 12,5 m, nâng giá trị số búa (N1)60 đạt trên 30 búa, giúp triệt tiêu hơn 90% nguy cơ hóa lỏng trong khung thời gian thi công từ 3 đến 6 tháng trước khi lắp dựng kết cấu chính.
  2. Lắp đặt hệ thống bấc thấm thẳng đứng kết hợp bơm hút chân không: Các chủ đầu tư dự án khu dân cư và hạ tầng giao thông cần áp dụng công nghệ thoát nước nhanh để hạ thấp mực nước ngầm và giải tỏa áp lực nước lỗ rỗng tức thời xuống dưới 15 kPa, thực hiện liên tục trong chu kỳ cố kết kéo dài 12 tháng.
  3. Tích hợp bản đồ phân vùng nguy cơ hóa lỏng vào quy hoạch đô thị: Ủy ban Nhân dân Quận 7 và Sở Xây dựng TP.HCM cần ban hành hướng dẫn bắt buộc sử dụng bản đồ nhạy cảm hóa lỏng tỷ lệ 1:10.000 trong công tác thẩm định, cấp phép xây dựng các công trình cao tầng, hoàn thành phê duyệt cập nhật trong vòng 6 tháng.
  4. Tăng cường mật độ khảo sát địa kỹ thuật động học: Đơn vị tư vấn khảo sát thiết kế phải thực hiện thí nghiệm SPT và CPT chi tiết với mật độ tối thiểu 1 lỗ khoan trên mỗi diện tích 500 m2 sàn xây dựng đối với toàn bộ các công trình có quy mô trên 15 tầng hoặc tải trọng lớn.

Đối tượng nên tham khảo luận văn

  1. Kỹ sư thiết kế kết cấu và địa kỹ thuật: Nắm vững quy trình tính toán hệ số an toàn FS theo tiêu chuẩn NCEER, từ đó lựa chọn giải pháp móng cọc sâu khoan nhồi cắm vào tầng chịu lực an toàn nằm dưới độ sâu 20 m.
  2. Các cơ quan quản lý đô thị và nhà hoạch định chính sách: Sử dụng dữ liệu bản đồ phân vùng hóa lỏng tỷ lệ 1:10.000 của Quận 7 làm căn cứ phân khu đất xây dựng, giảm thiểu rủi ro tai biến địa chất cho mạng lưới hạ tầng ngầm.
  3. Chủ đầu tư và các đơn vị phát triển bất động sản: Chủ động đánh giá rủi ro nền móng ngay từ giai đoạn tiền khả thi, giúp tối ưu hóa biện pháp xử lý nền đất yếu và tiết kiệm từ 20% đến 35% chi phí dự phòng sự cố công trình.
  4. Giảng viên, nghiên cứu sinh và sinh viên ngành Xây dựng - Địa kỹ thuật: Khai thác tài liệu như một công trình học thuật mẫu mực kết hợp chặt chẽ giữa lý thuyết chuẩn quốc tế và số liệu thực nghiệm hiện trường tại 138 điểm khoan khảo sát.

Câu hỏi thường gặp

  1. Hiện tượng hóa lỏng đất nền do động đất là gì và gây tác hại như thế nào?
    Hiện tượng hóa lỏng là quá trình đất cát bão hòa nước bị mất hoàn toàn sức chịu tải dưới tác động của sóng địa chấn chu kỳ. Khi áp lực nước lỗ rỗng tăng vọt, đất chuyển sang trạng thái bùn lỏng khiến móng công trình bị lún sâu từ 0,5 m đến 1,2 m, gây nghiêng đổ nhà cửa, nứt vỡ đường sá và phá hủy hệ thống hạ tầng ngầm.

  2. Phương pháp NCEER đánh giá khả năng kháng hóa lỏng dựa trên nguyên lý nào?
    Phương pháp NCEER so sánh tỷ số ứng suất cắt do động đất gây ra (CSR) với sức kháng cắt chu kỳ của đất (CRR) chuẩn hóa tại áp suất 100 kPa và hiệu suất búa 60%. Nếu tỷ số an toàn FS = (CRR/CSR) * MSF nhỏ hơn 1,0, lớp đất được kết luận là mất ổn định và xảy ra hiện tượng hóa lỏng hoàn toàn.

  3. Địa bàn Quận 7 có mức độ rủi ro hóa lỏng đất nền như thế nào?
    Kết quả phân tích tại 138 lỗ khoan chỉ ra rằng khoảng 28% vị trí tại Quận 7 có nguy cơ hóa lỏng cao, phân bố chủ yếu ở độ sâu từ 3,0 m đến 12,5 m tại các khu vực ven sông rạch có tầng cát xốp mịn và mực nước ngầm nông chỉ cách mặt đất dưới 1,5 m.

  4. Chỉ số SPT đạt bao nhiêu thì nền đất không còn nguy cơ bị hóa lỏng?
    Theo tiêu chuẩn NCEER và công thức kinh nghiệm của Seed, khi chỉ số số búa chuẩn hóa (N1)60 của tầng cát sạch đạt giá trị từ 30 búa trở lên, độ chặt của đất đã đủ lớn để triệt tiêu hoàn toàn khả năng hóa lỏng dưới tác động của động đất cường độ 7,5 độ Richter.

  5. Biện pháp nào xử lý triệt để nguy cơ hóa lỏng cho công trình cao tầng?
    Giải pháp tối ưu là sử dụng móng cọc khoan nhồi ngàm sâu vào tầng đất tốt bên dưới 20 m, đồng thời kết hợp các biện pháp cải tạo nền cơ học như đầm rung sâu và cọc đá dăm thoát nước giúp giải tỏa áp lực nước lỗ rỗng tức thời và giảm hơn 90% nguy cơ lún sụt.

Kết luận

  • Ứng dụng thành công khung lý thuyết NCEER chuẩn quốc tế để định lượng chính xác rủi ro hóa lỏng nền đất tại khu vực phía Nam Thành phố Hồ Chí Minh.
  • Xác định khoảng 28% vị trí khảo sát tại Quận 7 nằm trong đới nguy cơ hóa lỏng cao ở độ sâu từ 3,0 m đến 12,5 m với chỉ số (N1)60 thấp dưới 14 búa.
  • Xây dựng hoàn chỉnh bản đồ số hóa phân vùng nhạy cảm hóa lỏng tỷ lệ 1:10.000 bằng phần mềm Surfer phục vụ trực tiếp cho công tác quy hoạch đô thị.
  • Đề xuất đồng bộ hệ thống giải pháp kỹ thuật gồm đầm rung cơ học và bấc thấm thoát nước nhằm triệt tiêu áp lực nước lỗ rỗng thặng dư.
  • Mở ra định hướng mở rộng mạng lưới quan trắc đo sóng cắt Vs và mô hình hóa 3D toàn diện cho các đô thị lân cận trong lộ trình 12 tháng tới.

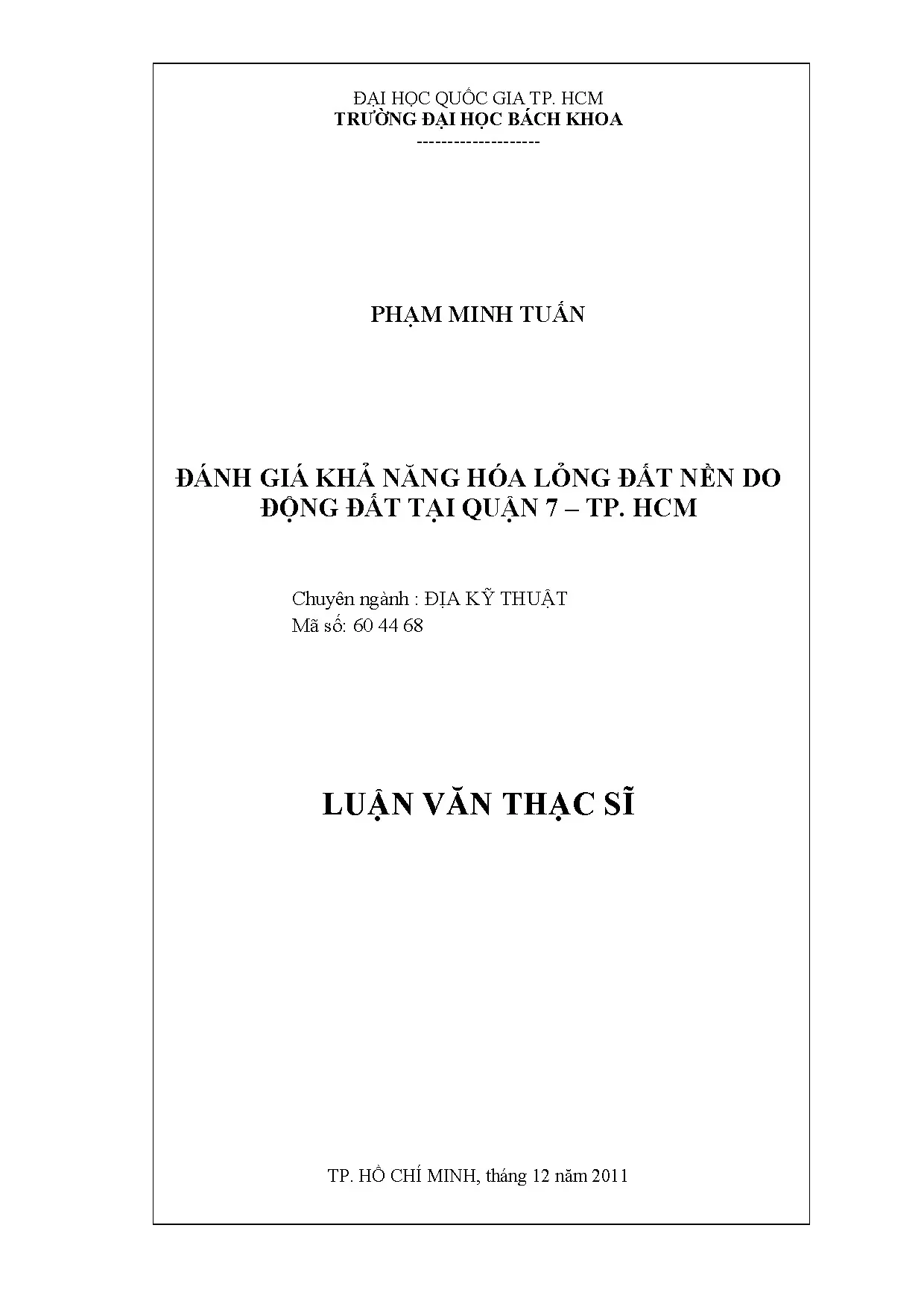

Luận văn thạc sĩ của tác giả Phạm Minh Tuấn là công trình khoa học có giá trị thực tiễn to lớn, đặt nền móng vững chắc cho công tác thiết kế kháng chấn tại các vùng đất yếu ven sông. Các nhà quản lý đô thị, kỹ sư kết cấu và đơn vị tư vấn khảo sát hãy chủ động tham khảo và ứng dụng ngay quy trình đánh giá này vào thực tiễn để nâng cao chất lượng và độ an toàn bền vững cho các công trình xây dựng.
