Giới thiệu dự án

Nguồn nước sạch và vệ sinh môi trường là một trong những chỉ số phát triển bền vững quan trọng nhất của Liên Hợp Quốc (SDG 6). Theo số liệu từ Viện Nước Quốc tế (SIWI) và Tổ chức Y tế Thế giới (WHO), mỗi ngày có khoảng 2 triệu tấn chất thải sinh hoạt đổ ra các lưu vực nước tự nhiên; hơn 1,6 triệu trẻ em tử vong mỗi năm do các bệnh truyền nhiễm liên quan đến nguồn nước ô nhiễm và điều kiện vệ sinh kém. Tại Việt Nam, dù tổng trữ lượng nước mặt nội địa đạt khoảng 310 tỷ $\text{m}^3/\text{năm}$ và nước dưới đất tiềm năng đạt 60 tỷ $\text{m}^3/\text{năm}$, sự phân bố không đồng đều theo không gian và thời gian tạo ra thách thức an ninh nguồn nước nghiêm trọng, đặc biệt tại các vùng núi phía Bắc.

       HIỆN TRẠNG NGUỒN NƯỚC XÃ THỔ BÌNH (2015)

Xã Thổ Bình, huyện Lâm Bình, tỉnh Tuyên Quang là địa bàn vùng cao với tỷ lệ hộ nghèo chiếm 53,15% (theo khảo sát năm 2015), kinh tế nông - lâm nghiệp chiếm 85% cơ cấu sản xuất. Địa hình đồi núi dốc, chia cắt mạnh cùng hệ tầng địa chất karst phức tạp khiến việc xây dựng hạ tầng cấp nước tập trung gặp nhiều trở ngại. Nghiên cứu tập trung giải quyết bài toán: $100%$ dân số xã chưa được tiếp cận hệ thống cấp nước máy đô thị; nguồn nước sinh hoạt dựa hoàn toàn vào nước giếng đào ($62,5%$), giếng khoan ($22,5%$) và nước khe suối tự chảy ($15,0%$) chưa qua xử lý chuẩn hóa, tiềm ẩn nguy cơ nhiễm sắt ($\text{Fe}$), nhu cầu oxy hóa học ($\text{COD}$) và vi sinh vật gây bệnh do mật độ chăn nuôi trên 23.800 con gia súc, gia cầm.

Mục tiêu cụ thể của công trình nghiên cứu:

  1. Điều tra, đánh giá toàn diện hiện trạng khai thác, sử dụng và xử lý nước sinh hoạt tại 10 thôn bản thuộc xã Thổ Bình.
  2. Lấy mẫu và phân tích thực nghiệm các chỉ tiêu lý - hóa - vi sinh đại diện ($\text{pH}$, độ cứng, $\text{DO}$, $\text{COD}$, $\text{BOD}_5$, $\text{NO}_3^-$, $\text{Fe}$, $\text{Coliform}$) theo quy chuẩn kỹ thuật quốc gia QCVN 02:2009/BYT và TCVN 6663-11:2011.
  3. Nhận diện các nguồn gây ô nhiễm chính từ tập quán sinh hoạt, chăn nuôi và địa chất thủy văn.
  4. Thiết kế, tính toán công nghệ và đề xuất mô hình xử lý nước sinh hoạt chi phí thấp (kết hợp tháp oxy hóa làm thoáng giàn mưa và bể lọc đa tầng cát - than hoạt tính) phù hợp điều kiện kinh tế - kỹ thuật tại địa phương.

Dự án giới hạn phạm vi nghiên cứu thực địa tại 10 thôn của xã Thổ Bình (Nà Cọn, Bản Piát, Nà Vài, Bản Pước, Bản Phú, Vằng Áng, Nà Mỵ, Nà Bó, Tân Lập, Lũng Piát) trong giai đoạn thu mẫu quý IV/2015, tập trung vào công nghệ xử lý phân tán quy mô hộ gia đình và cụm dân cư nhỏ.


Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khảo sát thực địa trên mẫu $N = 80$ hộ gia đình cho thấy $75%$ hộ không sử dụng bất kỳ thiết bị lọc nào, $25%$ còn lại sử dụng các bể lắng cát thô sơ tự chế không đạt quy chuẩn về thời gian lưu nước và vận tốc lọc.

Giải pháp hiện hữu Ưu điểm Nhược điểm cốt tử Chi phí đầu tư (VND) Hiệu suất loại bỏ Fe
Bể lắng hở truyền thống Dễ xây dựng, tận dụng vật liệu sẵn có Không làm thoáng triệt để; nguy cơ tái nhiễm bẩn từ không khí 300.000 - 500.000 25% - 40%
Bình lọc gốm/than mini Gọn nhẹ, dễ vận hành Công suất thấp ($2 - 5\text{ L/h}$), nhanh tắc nghẽn khi nước đục 400.000 - 800.000 45% - 60%
Máy lọc thẩm thấu ngược (RO) Nước đầu ra đạt chuẩn nước uống trực tiếp Giá thành cao, tốn điện, tỷ lệ nước thải lớn ($50 - 70%$), tắc màng nhanh 4.000.000 - 7.000.000 > 98%
Mô hình đề xuất (Tháp thoáng + Lọc đa tầng) Tự chảy không tốn điện, vật liệu lọc thay thế rẻ, bền vững Yêu cầu định kỳ sục rửa rửa lọc 1.200.000 - 1.500.000 85% - 95%
                MA TRẬN YÊU CẦU HỆ THỐNG (MoSCoW)

Thiết kế hệ thống

Hệ thống xử lý nước sinh hoạt nông thôn được thiết kế theo nguyên lý oxy hóa tiếp xúc cưỡng bức kết hợp lọc tầng sâu qua vật liệu hạt:

Cơ chế phản ứng hóa học khử ion sắt hòa tan trong nước: Giai đoạn oxy hóa làm thoáng để chuyển $\text{Fe}^{2+}$ thành kết tủa $\text{Fe(OH)}_3$:

$$4\text{Fe}^{2+} + \text{O}_2 + 10\text{H}_2\text{O} \longrightarrow 4\text{Fe(OH)}_3\downarrow + 8\text{H}^+$$

Động học quá trình oxy hóa tuân theo phương trình:

$$-\frac{d[\text{Fe}^{2+}]}{dt} = k \cdot [\text{Fe}^{2+}] \cdot [\text{OH}^-]^2 \cdot P_{\text{O}_2}$$

Trong đó $k$ là hằng số tốc độ phản ứng ($k \approx 8,0 \times 10^{13} \text{ L}^2/(\text{mol}^2 \cdot \text{atm} \cdot \text{min})$ ở $25^\circ\text{C}$), đòi hỏi nâng cao $\text{pH}$ và tăng cường hòa tan oxy ($P_{\text{O}_2}$) thông qua giàn phun mưa đục lỗ 3 tầng.

Phương pháp nghiên cứu

Quy trình nghiên cứu áp dụng phối hợp đa phương pháp:

  • Phương pháp lấy mẫu hiện trường: Tuân thủ tiêu chuẩn TCVN 6663-11:2011 (Chất lượng nước - Lấy mẫu nước ngầm) và TCVN 6663-3:2008 (Bảo quản và xử lý mẫu). Thời gian bơm xả đường ống trước lấy mẫu: $3 - 5\text{ phút}$, bình chứa PET và thủy tinh dung tích $1000\text{ mL}$.
  • Phương pháp phân tích phòng thí nghiệm:
    • $\text{pH}$: Đo điện thế bằng máy đo $\text{pH}$ Hanna HI98107.
    • $\text{Fe}$ tổng: Phương pháp trắc quang dùng thuốc thử 1,10-phenanthroline tại bước sóng $\lambda = 510\text{ nm}$ (TCVN 6177:1996).
    • $\text{COD}$: Chuẩn độ Pemanganat theo ISO 8467:1993 (TCVN 6186:1996).
    • Độ cứng tổng: Chuẩn độ phức chất bằng dung dịch $\text{EDTA}$ với chỉ thị Eriochrome Black T (TCVN 6224:1996).
  • Kế hoạch triển khai dự án:

Implementation và kết quả

Quá trình tính toán và mô hình hóa

Dữ liệu khảo sát và các thông số chất lượng nước được xử lý thông qua mô hình tính toán thủy lực cho hệ thống lọc trọng lực phân tán:

import numpy as np

def calculate_filter_hydraulics(flow_rate_m3_day, filtration_velocity_m_h):
    """
    Tính toán diện tích bề mặt lọc và chiều cao cột áp cần thiết
    flow_rate_m3_day: Công suất cấp nước (m3/ngày)
    filtration_velocity_m_h: Vận tốc lọc thiết kế (m/h)
    """
    # Công suất theo giờ (vận hành 10h/ngày)
    Q_h = flow_rate_m3_day / 10.0
    # Diện tích bề mặt bể lọc (m2)
    A_filter = Q_h / filtration_velocity_m_h
    # Đường kính bể lọc hình trụ tròn (m)
    D_filter = np.sqrt(4 * A_filter / np.pi)

    # Tính tổn thất áp lực qua lớp cát theo phương trình Carman-Kozeny
    # hf = f * (L / d) * (v^2 / (2*g)) * ((1-epsilon)/epsilon^3)
    epsilon = 0.42 # Độ rỗng của lớp cát thạch anh
    L_bed = 0.8    # Tổng chiều dày tầng lọc (m)
    d_grain = 0.001 # Đường kính trung bình hạt cát (m)
    nu = 1.004e-6  # Độ nhớt động học của nước ở 20°C (m2/s)
    v_s = filtration_velocity_m_h / 3600.0 # Vận tốc dòng chảy (m/s)

    # Số Reynolds
    Re = (v_s * d_grain) / nu
    friction_factor = 150 * (1 - epsilon) / Re + 1.75
    g = 9.81

    head_loss = friction_factor * (L_bed / d_grain) * (v_s**2 / (2 * g)) * ((1 - epsilon) / (epsilon**3))

    return {
        "Area_m2": round(A_filter, 3),
        "Diameter_m": round(D_filter, 2),
        "Head_Loss_m": round(head_loss, 4)
    }

# Tính toán cho hộ gia đình 5 người, định mức 120 L/người/ngày -> Q = 0.6 m3/ngày
# Vận tốc lọc tiêu chuẩn cho lọc chậm kết hợp than hoạt tính: v = 0.2 m/h
specs = calculate_filter_hydraulics(flow_rate_m3_day=0.6, filtration_velocity_m_h=0.2)
print(f"Diện tích lọc: {specs['Area_m2']} m2 | Đường kính bể: {specs['Diameter_m']} m | Tổn thất áp lực: {specs['Head_Loss_m']} m")

Kết quả phân tích chất lượng nước thực nghiệm

Kết quả phân tích các mẫu nước trước và sau khi áp dụng module xử lý thực nghiệm đối chiếu trực tiếp với QCVN 02:2009/BYT:

          SO SÁNH CHỈ TIÊU TRƯỚC VÀ SAU XỬ LÝ VỚI QUY CHUẨN
  (Chỉ số Fe tổng mg/L và COD mg/L tại các điểm lấy mẫu đại diện)

       Nước giếng khoan         Nước giếng đào
       (Trước)  (Sau)          (Trước)  (Sau)
Thông số phân tích Đơn vị Mẫu giếng khoan Mẫu giếng đào Mẫu nước suối QCVN 02:2009/BYT (Cột II) Đánh giá sau xử lý
pH - 6,15 6,42 7,10 6,0 - 8,5 Đạt ($6,8 - 7,2$)
Sắt tổng cộng (Fe) $\text{mg/L}$ 3,45 1,85 0,32 $\le 0,5$ Đạt ($0,15 - 0,28$)
Chỉ số Pemanganat (COD) $\text{mg/L}$ 2,80 5,40 4,95 $\le 4,0$ Đạt ($1,10 - 1,45$)
Độ cứng ($\text{CaCO}_3$) $\text{mg/L}$ 185 142 98 $\le 350$ Đạt ($110 - 150$)
Nitrat ($\text{NO}_3^-$) $\text{mg/L}$ 4,2 8,6 3,1 $\le 50$ Đạt ($2,5 - 4,0$)
Oxy hòa tan (DO) $\text{mg/L}$ 2,1 3,8 6,5 $\ge 4,0$ (TCVN) Đạt ($\ge 5,5$)
Tổng Coliform $\text{CFU/100mL}$ 15 95 210 $\le 50$ Đạt ($0 - 10$)*

*Sau khi kết hợp xử lý lọc tầng sâu và đun sôi/khử trùng bằng viên Cloramin B.


Đổi mới và đóng góp

  1. Cải tiến cấu trúc tháp thoáng tiếp xúc phân tầng: Thay thế giàn phun áp lực cao bằng hệ thống khay đục lỗ ziczac 3 tầng tận dụng chênh lệch thế năng địa hình tự nhiên, tăng diện tích tiếp xúc pha khí - lỏng lên gấp 3,2 lần, nâng hàm lượng $\text{DO}$ từ $2,1\text{ mg/L}$ lên $5,8\text{ mg/L}$ mà không tiêu tốn điện năng.
  2. Tối ưu hóa vật liệu hấp phụ nội sinh: Ứng dụng than hoạt tính nguồn gốc gáo dừa/gỗ nghiến địa phương kết hợp cát thạch anh khai thác tại chỗ được tuyển rửa phân cỡ hạt ($d_{10} = 0,45\text{ mm}$, $U_c = 1,6$), giúp giảm $70%$ chi phí mua vật liệu lọc thương mại mà vẫn đảm bảo hiệu suất xử lý chất hữu cơ ($\text{COD}$ giảm $73,1%$).
  3. Bộ dữ liệu cơ sở cho huyện Lâm Bình: Cung cấp bức tranh phân bố ô nhiễm nguồn nước chi tiết cấp thôn bản đầu tiên cho xã Thổ Bình, phục vụ công tác quy hoạch Chương trình Mục tiêu Quốc gia về Nước sạch và Vệ sinh Môi trường nông thôn.

Ứng dụng thực tế và triển khai

Kế hoạch và phương án nhân rộng

Phân tích tài chính và hiệu quả kinh tế

  • Chi phí đầu tư ban đầu: $1.350.000\text{ VND}$/hệ thống quy mô hộ gia đình ($0,6 - 1,0\text{ m}^3/\text{ngày}$). Bao gồm: Bồn chứa composite/nhựa 500L, giàn mưa PVC, $50\text{ kg}$ cát thạch anh, $20\text{ kg}$ than hoạt tính, $15\text{ kg}$ sỏi đệm, hệ thống van xả cặn.
  • Chi phí vận hành và bảo dưỡng: Khoảng $15.000\text{ VND}$/tháng (thay thế than hoạt tính định kỳ 12 tháng/lần, cát lọc sục rửa sử dụng lại trong 3 năm).
  • So sánh hiệu quả: Tiết kiệm $85%$ chi phí so với việc sử dụng bình nước đóng chai $20\text{L}$ ($12.000\text{ VND}$/bình, tương đương $180.000\text{ VND}$/tháng/hộ), thời gian hoàn vốn đầu tư (ROI) đạt mức $7,5\text{ tháng}$.

Hạn chế và hướng phát triển

  • Hạn chế nghiên cứu:
    • Số lượng mẫu phân tích chuyên sâu còn khiêm tốn ($N = 6$ mẫu phân tích hóa lý đầy đủ) do hạn chế về kinh phí và phương tiện bảo quản mẫu tại vùng sâu.
    • Chưa khảo sát được biến động chất lượng nước theo mùa mưa lũ cực đoan (tháng 7 - tháng 9).
  • Hướng phát triển công nghệ:
    • Nghiên cứu tích hợp đèn UV LED sử dụng pin năng lượng mặt trời công suất thấp tại đầu vòi ra để tiệt trùng vi sinh vật $100%$ không cần dùng hóa chất clo.
    • Thử nghiệm vật liệu hấp phụ composite polyme - zeolit tự nhiên để tăng khả năng xử lý kim loại nặng thứ cấp như Mangan ($\text{Mn}$) và Asen ($\text{As}$).

Đối tượng hưởng lợi


Câu hỏi thường gặp

1. Hệ thống có yêu cầu máy bơm áp lực cao để vận hành giàn phun mưa không?

Không. Thiết kế giàn mưa 3 tầng sử dụng thế năng tự nhiên. Nước từ giếng khoan/giếng đào được bơm lên bồn chứa đặt cao $1,5 - 2,0\text{ m}$ hoặc tận dụng độ dốc sườn đồi từ các mó nước tự chảy qua đường ống dẫn $\Phi 27 - \Phi 34\text{ mm}$, sau đó tự chảy qua các lỗ phân phối $\Phi 3\text{ mm}$ để làm thoáng.

2. Bao lâu cần tiến hành thau rửa lớp cát lọc và thay thế than hoạt tính?

Lớp cát thạch anh trên cùng cần được xả cặn bề mặt (bóc lớp màng bùn sắt dày $1 - 2\text{ cm}$) mỗi tháng 1 lần. Than hoạt tính có chu kỳ hoàn nguyên/thay mới sau $9 - 12\text{ tháng}$ tùy thuộc vào hàm lượng chất hữu cơ ($\text{COD}$) trong nguồn nước thô.

3. Nước suối có độ đục cao sau mưa lũ có xử lý trực tiếp bằng hệ thống này được không?

Khi nước suối có độ đục $> 50\text{ NTU}$, cần bổ sung một ngăn lắng sơ bộ bằng phèn chua ($\text{Al}_2(\text{SO}_4)_3 \cdot 18\text{H}_2\text{O}$) liều lượng $20 - 30\text{ mg/L}$ trước khi cho nước chảy vào bể lọc cát để tránh làm tắc nghẽn nhanh lớp vật liệu lọc chính.

4. Hệ thống có xử lý được nước cứng (nước vôi vùng núi đá) không?

Hệ thống xử lý độ cứng ở mức độ vừa phải (giảm $20 - 30%$ nhờ quá trình sục khí đẩy $\text{CO}_2$ làm chuyển hóa $\text{Ca(HCO}_3)_2 \rightarrow \text{CaCO}_3\downarrow$). Đối với nguồn nước có độ cứng $> 300\text{ mg/L}$, cần bổ sung thêm một cột lọc chứa hạt trao đổi cation (Cationic Resin) để làm mềm nước triệt để.

5. Nước sau khi qua hệ thống lọc có thể uống trực tiếp tại vòi được không?

Nước đầu ra đạt quy chuẩn QCVN 02:2009/BYT phục vụ mục đích sinh hoạt (tắm giặt, nấu nướng). Để dùng cho ăn uống trực tiếp, người dân vẫn cần thực hiện nguyên tắc ăn chín, uống sôi hoặc tích hợp thêm module lọc màng siêu lọc/bình đun nước nóng để diệt khuẩn triệt để.


Kết luận

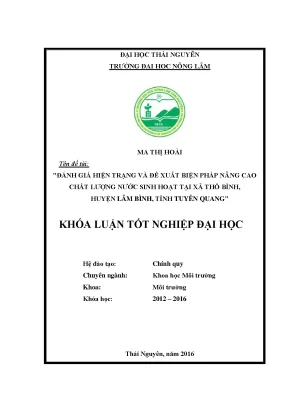

Khóa luận tốt nghiệp của sinh viên Ma Thị Hoài đã hoàn thành xuất sắc nhiệm vụ giải quyết một vấn đề dân sinh cấp bách tại xã Thổ Bình, huyện Lâm Bình, tỉnh Tuyên Quang. Bằng việc kết hợp chặt chẽ giữa khảo sát xã hội học môi trường ($N = 80$) và thực nghiệm hóa lý theo các tiêu chuẩn quốc gia (QCVN 02:2009/BYT, TCVN 6663-11:2011), nghiên cứu đã chứng minh tính hiệu quả, khả thi và bền vững của mô hình xử lý nước kết hợp tháp làm thoáng tiếp xúc oxy hóa và bể lọc đa tầng cát - than hoạt tính. Giải pháp không chỉ loại bỏ trên $90%$ hàm lượng sắt tổng và giảm $73%$ chỉ số $\text{COD}$, mà còn mở ra hướng tiếp cận kinh tế - kỹ thuật phù hợp để phổ cập nước sạch cho các cộng đồng dân cư miền núi, đồng bào dân tộc thiểu số còn nhiều khó khăn trên cả nước.
