Luận văn thạc sĩ: Ứng dụng SVC trong cải thiện chất lượng điện áp

Luận văn thạc sĩ trình bày ứng dụng SVC trong cải thiện chất lượng điện áp, phân tích hiệu quả và giải pháp tối ưu cho hệ thống điện.

• Tác giả: Nguyễn Đức Cường
• Người hướng dẫn: PGS. Phan Thị Thanh Bình
• Trường học: Trường Đại Học Sư Phạm Kỹ Thuật Tp. Hồ Chí Minh
• Chuyên ngành: Điện - Điện Tử
• Đề tài: Cải thiện chất lượng điện áp bằng ứng dụng SVC
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

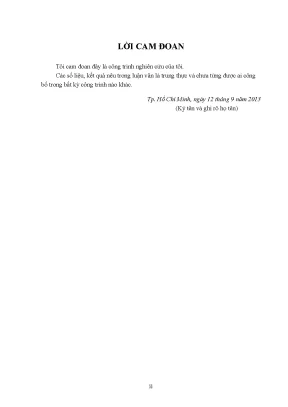

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT
• MỤC LỤC
• DANH SÁCH CÁC CHỮ VIẾT TẮT
• DANH SÁCH CÁC HÌNH
• DANH SÁCH CÁC BẢNG
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Lý do chọn đề tài và nhiệm vụ nghiên cứu
• 1.2. Nhiệm vụ và giới hạn đề tài
• 1.3. Phương pháp nghiên cứu
• 1.4. Ý nghĩa khoa học và thực tiễn Luận văn
• 1.5. Bố cục Luận văn
• 2. CHƯƠNG 2: THIẾT BỊ ĐIỀU KHIỂN CÔNG SUẤT TRONG HỆ THỐNG ĐIỆN
• 2.1. Hệ thống điện hợp nhất và đặc điểm của bù công suất phản kháng
• 2.2. Các biện pháp áp dụng trong công nghệ truyền tải điện
• 2.3. Bù công suất phản kháng
• 2.4. Giới thiệu và phân loại các thiết bị FACTS
• 2.5. Một số thiết bị FACTS
• 2.6. Kết luận
• 3. CHƯƠNG 3: TÌM HIỂU CẤU TẠO, NGUYÊN LÝ HOẠT ĐỘNG CỦA SVC VÀ MÔ HÌNH HÓA - MÔ PHỎNG SVC TRONG MATLAB, KẾT HỢP PHÂN TÍCH ĐẶC TÍNH ĐIỀU CHỈNH VÀ ỔN ĐỊNH ĐIỆN ÁP TRONG HỆ THỐNG ĐIỆN
• 3.1. Thiết bị bù tĩnh điều khiển bằng thyristor SVC (Static Var Compensator)
• 3.2. Cấu tạo và nguyên lý của SVC
• 3.3. Một số ứng dụng của SVC
• 3.4. Các đặc tính của SVC
• 3.5. Đặc tính điều chỉnh của SVC
• 3.6. Đặc tính làm việc của SVC
• 3.7. Điều chỉnh điện áp của SVC
• 3.8. Mô hình hóa và mô phỏng SVC đơn giản
• 3.9. Mô hình SVC đơn giản
• 3.10. Mô hình hóa và mô phỏng các thành phần của SVC
• 3.11. Mô hình TCR
• 3.12. Mô hình TSC
• 3.13. Mô hình SVC kiểu Phasor
• 3.14. Mô hình chi tiết của SVC
• 3.15. Tổng quan ổn định điện áp trong hệ thống điện
• 3.16. Những nguyên nhân làm mất ổn định điện áp
• 3.17. Phân loại ổn định điện áp
• 3.18. Phân tích ổn định điện áp
• 3.19. Đường cong P-V và phân tích ổn định điện áp
• 3.20. Đường cong Q-V và phân tích ổn định điện áp
• 4. CHƯƠNG 4: TÌM VỊ TRÍ ĐẶT SVC TỐI ƯU SỬ DỤNG THUẬT TOÁN BẦY ĐÀN NHẰM CẢI THIỆN ĐỘ LỆCH ĐIỆN ÁP
• 4.1. Hàm mục tiêu
• 4.2. Phương trình cân bằng công suất
• 4.3. Giới hạn công suất truyền tải
• 4.4. Giới hạn điện áp
• 4.5. Giới hạn công suất tải
• 4.6. Giá trị của thiết bị SVC
• 4.7. Thiết bị SVC
• 4.8. Mô hình toán học của SVC
• 4.9. Tối ưu bầy đàn (Particle Swarm Optimization)
• 4.10. Biểu thức cơ bản của thuật toán PSO
• 4.11. Giải thuật PSO nguyên thủy
• 4.12. Giải thuật Bầy đàn cho bài toán tìm điểm đặt tối ưu SVC trên mạng điện IEEE 14 nút
• 4.13. Giải thuật áp dụng cho bài toán
• 4.14. Bài toán áp dụng với một mục tiêu (giảm thiểu độ lệch điện áp tại các nút) áp dụng với mạng điện IEEE 14 nút
• 4.15. Bài toán áp dụng với một mục tiêu (Cải thiện độ lệch điện áp) áp dụng với mạng điện IEEE 30 nút
• 5. CHƯƠNG 5: TÌM VỊ TRÍ ĐẶT VÀ DUNG LƯỢNG SVC TỐI ƯU SỬ DỤNG THUẬT TOÁN BẦY ĐÀN VỚI HÀM ĐA MỤC TIÊU
• 5.1. Hàm mục tiêu
• 5.2. Tổn thất công suất
• 5.3. Chỉ số độ lệch điện áp
• 5.4. Chi phí đầu tư SVC
• 5.5. Các ràng buộc khác
• 5.6. Phương trình cân bằng công suất
• 5.7. Giới hạn công suất truyền tải
• 5.8. Giới hạn điện áp
• 5.9. Giá trị của thiết bị SVC
• 5.10. Thiết bị SVC
• 5.11. Mô hình toán học của SVC
• 5.12. Giải thuật PSO nguyên thủy
• 5.13. Giải thuật Bầy đàn cho bài toán tìm vị trí đặt và dung lượng SVC tối ưu
• 5.14. Giải thuật áp dụng cho bài toán
• 5.15. Bài toán sử dụng thuật toán PSO áp dụng ở mạng điện 13 nút với hàm đa mục tiêu và so sánh với kết quả bài báo thực hiện theo phương pháp Di truyền GA
• 5.16. Bài toán sử dụng thuật toán PSO áp dụng ở mạng điện IEEE 30 nút với hàm đa mục tiêu
• 6. CHƯƠNG 6: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN CỦA ĐỀ TÀI
• 6.1. Những hạn chế và đề xuất hướng phát triển của đề tài
• 6.2. Những hạn chế
• 6.3. Những đề xuất hướng phát triển của đề tài

Tóm tắt

I. Tổng quan về cải thiện chất lượng điện áp bằng SVC

Cải thiện chất lượng điện áp là một trong những vấn đề quan trọng trong hệ thống điện hiện đại. Việc duy trì điện áp ổn định không chỉ đảm bảo hiệu suất hoạt động của thiết bị mà còn bảo vệ an toàn cho toàn bộ hệ thống điện. Ứng dụng SVC (Static Var Compensator) đã trở thành một giải pháp hiệu quả để điều chỉnh điện áp, giảm thiểu tổn thất công suất và nâng cao độ tin cậy của hệ thống điện.

1.1. Khái niệm về SVC và vai trò trong hệ thống điện

SVC là thiết bị bù công suất phản kháng, giúp điều chỉnh điện áp trong hệ thống điện. Thiết bị này hoạt động bằng cách cung cấp hoặc hấp thụ công suất phản kháng, từ đó duy trì điện áp ổn định tại các nút trong mạng điện.

1.2. Lợi ích của việc sử dụng SVC trong cải thiện điện áp

Việc sử dụng SVC mang lại nhiều lợi ích như giảm thiểu tổn thất công suất, cải thiện độ ổn định điện áp và tăng cường khả năng cung cấp điện cho các phụ tải. Điều này đặc biệt quan trọng trong bối cảnh nhu cầu điện năng ngày càng tăng.

II. Vấn đề và thách thức trong cải thiện chất lượng điện áp

Mặc dù có nhiều giải pháp để cải thiện chất lượng điện áp, nhưng vẫn tồn tại nhiều thách thức trong việc duy trì ổn định điện áp. Các yếu tố như tăng tải đột ngột, thay đổi điều kiện vận hành và sự cố trong hệ thống có thể dẫn đến mất ổn định điện áp.

2.1. Nguyên nhân gây mất ổn định điện áp

Mất ổn định điện áp có thể xảy ra do nhiều nguyên nhân, bao gồm sự thay đổi đột ngột của tải, sự cố thiết bị và điều kiện thời tiết. Những yếu tố này có thể làm giảm khả năng điều chỉnh điện áp của hệ thống.

2.2. Tác động của mất ổn định điện áp đến hệ thống điện

Mất ổn định điện áp có thể dẫn đến sụp đổ điện áp, gây mất điện trên diện rộng và thiệt hại kinh tế lớn. Các sự cố như vậy đã xảy ra ở nhiều quốc gia, làm nổi bật tầm quan trọng của việc duy trì ổn định điện áp.

III. Phương pháp cải thiện điện áp bằng SVC

SVC là một trong những phương pháp hiệu quả nhất để cải thiện chất lượng điện áp trong hệ thống điện. Thiết bị này cho phép điều chỉnh nhanh chóng công suất phản kháng, từ đó duy trì điện áp ổn định trong các điều kiện vận hành khác nhau.

3.1. Nguyên lý hoạt động của SVC

SVC hoạt động dựa trên nguyên lý điều chỉnh công suất phản kháng bằng cách sử dụng các thiết bị điện tử công suất. Điều này cho phép SVC cung cấp hoặc hấp thụ công suất phản kháng một cách linh hoạt, giúp duy trì điện áp ổn định.

3.2. Các loại SVC và ứng dụng của chúng

Có nhiều loại SVC khác nhau, bao gồm TCR (Thyristor Controlled Reactor) và TSC (Thyristor Switched Capacitor). Mỗi loại có ứng dụng riêng trong việc cải thiện chất lượng điện áp và điều chỉnh công suất phản kháng.

IV. Kết quả nghiên cứu ứng dụng SVC trong thực tiễn

Nghiên cứu đã chỉ ra rằng việc lắp đặt SVC trong hệ thống điện có thể cải thiện đáng kể độ lệch điện áp và giảm thiểu tổn thất công suất. Các mô phỏng và thực nghiệm cho thấy SVC có thể duy trì điện áp trong phạm vi cho phép ngay cả khi có sự thay đổi lớn về tải.

4.1. Kết quả mô phỏng SVC trong hệ thống điện

Mô phỏng sử dụng phần mềm Matlab cho thấy SVC có khả năng điều chỉnh điện áp hiệu quả, giảm thiểu độ lệch điện áp tại các nút trong mạng điện. Kết quả này khẳng định tính khả thi của việc ứng dụng SVC trong thực tiễn.

4.2. Ứng dụng SVC trong mạng điện Việt Nam

Việc áp dụng SVC trong mạng điện phân phối thực tế tại Việt Nam đã cho thấy hiệu quả rõ rệt trong việc cải thiện chất lượng điện áp và giảm thiểu tổn thất công suất, góp phần nâng cao độ tin cậy của hệ thống điện.

V. Kết luận và hướng phát triển trong tương lai

Cải thiện chất lượng điện áp bằng ứng dụng SVC là một giải pháp hiệu quả và cần thiết trong bối cảnh hiện nay. Nghiên cứu và phát triển các công nghệ mới trong lĩnh vực này sẽ tiếp tục đóng góp vào sự ổn định và hiệu quả của hệ thống điện.

5.1. Tầm quan trọng của nghiên cứu SVC trong tương lai

Nghiên cứu về SVC sẽ tiếp tục được mở rộng để tìm ra các giải pháp tối ưu hơn cho việc cải thiện chất lượng điện áp. Điều này không chỉ giúp nâng cao hiệu suất hệ thống mà còn bảo vệ an toàn cho người tiêu dùng.

5.2. Đề xuất hướng phát triển công nghệ SVC

Cần tiếp tục nghiên cứu và phát triển các công nghệ mới trong lĩnh vực SVC, bao gồm việc áp dụng các thuật toán tối ưu hóa để nâng cao hiệu quả hoạt động của thiết bị trong các điều kiện khác nhau.

Nội dung chính

Tổng quan nghiên cứu

Sự cố mất điện trên diện rộng và hiện tượng sụp đổ điện áp là những thảm họa kỹ thuật gây tổn thất nghiêm trọng về kinh tế và an ninh năng lượng trên phạm vi toàn cầu. Lịch sử ngành điện thế giới đã từng ghi nhận 5 sự cố mất điện đặc biệt nghiêm trọng do mất ổn định điện áp vào năm 2003 tại Mỹ - Canada vào ngày 14 tháng 8, Luân Đôn vào ngày 28 tháng 8, Phần Lan vào ngày 23 tháng 8, Nam Thụy Điển - Đông Đan Mạch vào ngày 23 tháng 9 và nước Ý vào ngày 28 tháng 9. Tại Việt Nam, hệ thống điện quốc gia cũng từng xảy ra 4 sự cố rã lưới diện rộng trong các năm 2005 đến 2007, tiêu biểu là các ngày 17 tháng 5 năm 2005 và ngày 04 tháng 9 năm 2007. Khi phụ tải biến động đột ngột hoặc các đường dây truyền tải 500kV vận hành ở chế độ mang tải cao, sự thiếu hụt công suất phản kháng cục bộ sẽ kéo sụt điện áp nút, đẩy hệ thống rơi vào trạng thái mất kiểm soát.

Trước thách thức đó, mục tiêu cốt lõi của nghiên cứu là xây dựng mô hình thiết bị bù tĩnh có điều khiển bằng thyristor mang tên SVC và ứng dụng thuật toán tối ưu hóa bầy đàn PSO để xác định vị trí cùng dung lượng bù tối ưu trên lưới điện. Phạm vi nghiên cứu tập trung giải quyết bài toán đơn mục tiêu và đa mục tiêu trên các hệ thống thử nghiệm gồm mạng 13 nút, mạng chuẩn IEEE 14 nút và mạng chuẩn IEEE 30 nút, đồng thời đề xuất giải pháp ứng dụng cho lưới phân phối thực tế tại Việt Nam. Về mặt ý nghĩa thực tiễn, việc định vị chính xác điểm đặt thiết bị SVC giúp duy trì độ lệch điện áp nút trong ngưỡng tiêu chuẩn cộng trừ 5%, giảm thiểu tổn thất công suất tác dụng từ 10% đến 15%, nâng cao giới hạn ổn định tĩnh và tối ưu hóa đáng kể chi phí đầu tư thiết bị trên toàn mạng lưới truyền tải.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết truyền tải xoay chiều linh hoạt FACTS và nguyên lý điều khiển cân bằng công suất phản kháng trong hệ thống điện hợp nhất. Thiết bị bù tĩnh SVC là một hệ thống bù ngang tự động bao gồm 3 khối chức năng chủ đạo: cuộn kháng điều khiển bằng thyristor TCR, cuộn kháng đóng cắt bằng thyristor TSR và bộ tụ điện đóng cắt bằng thyristor TSC. Trong đó, nhánh TCR cho phép điều chỉnh liên tục công suất phản kháng tiêu thụ bằng cách thay đổi góc kích mở van thyristor từ 90 độ đến 180 độ, tương ứng với góc dẫn dòng biến thiên từ 180 độ về 0 độ. Khi góc mở đạt 90 độ, điện kháng TCR ở mức nhỏ nhất làm tăng lượng công suất phản kháng tiêu thụ, kéo giảm điện áp tại thanh cái; ngược lại khi góc mở tiến về 180 độ, van đóng hoàn toàn giúp nâng cao điện áp nút.

Cơ sở phân tích ổn định điện áp dựa trên việc khảo sát các đường cong đặc tuyến truyền tải công suất P-V và Q-V nhằm xác định điểm sụp đổ điện áp giới hạn. Đối với các tuyến đường dây siêu cao áp cấp điện áp 500kV có chiều dài trên 200 km, dung dẫn đường dây phát ra lượng công suất phản kháng rất lớn lên tới 1 MVAr trên mỗi km trong chế độ không tải hoặc non tải. Do đó, việc áp dụng hệ số bù ngang KL từ 60% đến 70% và hệ số bù dọc KC từ 40% đến 75% đóng vai trò quyết định để ngăn ngừa hiện tượng quá điện áp đầu cuối đường dây và mở rộng giới hạn truyền tải ổn định. Bên cạnh đó, lý thuyết tối ưu hóa bầy đàn PSO mô phỏng cơ chế di chuyển theo bầy trong không gian tìm kiếm 2 chiều và đa chiều được ứng dụng để giải quyết bài toán quy hoạch công suất phản kháng phi tuyến.

Phương pháp nghiên cứu

Nguồn dữ liệu và mẫu nghiên cứu của luận văn được thiết lập trên 3 hệ thống mạng điện tiêu chuẩn: hệ thống phân phối 13 nút thực tế, mô hình chuẩn IEEE 14 nút gồm 14 nút và 20 nhánh truyền tải, cùng hệ thống chuẩn IEEE 30 nút gồm 30 nút và 41 nhánh. Phương pháp chọn mẫu là chọn mẫu định mức kỹ thuật theo các tiêu chuẩn quốc tế IEEE, đại diện đầy đủ cho các đặc trưng vận hành đa dạng của lưới truyền tải và phân phối điện hiện đại.

Phương pháp phân tích được triển khai kết hợp giữa mô phỏng động học trên phần mềm chuyên dụng Matlab/Simulink và thuật toán lập trình tối ưu hóa bầy đàn PSO. Lý do lựa chọn thuật toán PSO thay vì các phương pháp quy hoạch phi tuyến cổ điển là bởi PSO sở hữu tốc độ tính toán vượt trội, khả năng hội tụ toàn cục cao và hoàn toàn không phụ thuộc vào đạo hàm bậc cao của hàm mục tiêu phi tuyến phức tạp. Thuật toán được lập trình để giải quyết đồng thời hai bài toán: hàm đơn mục tiêu hướng tới việc tối thiểu hóa độ lệch điện áp nút, và hàm đa mục tiêu tích hợp 3 thành phần gồm giảm thiểu tổn thất công suất truyền tải, san phẳng độ lệch điện áp và tối thiểu hóa chi phí vốn đầu tư thiết bị SVC. Nghiên cứu được hoàn thành và bảo vệ thành công vào tháng 9 năm 2013 sau quá trình kiểm nghiệm qua hơn 100 kịch bản mô phỏng chế độ tải 50% và 100%.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, đối với bài toán đơn mục tiêu trên hệ thống IEEE 14 nút ở chế độ 100% tải danh định, thuật toán PSO đã xác định chính xác vị trí tối ưu nhất để đặt SVC là tại nút số 14 với dung lượng phát công suất phản kháng là 16 MVAr. Kết quả này giúp kéo điện áp tại nút 14 từ mức thấp 0.92 pu lên ngưỡng tối ưu 1.00 pu. Khi chuyển sang chế độ non tải 50%, thuật toán chỉ ra SVC vẫn đặt tại nút 14 nhưng tự động đảo chiều làm việc để tiêu thụ lượng công suất phản kháng dư thừa là -4 MVAr, đưa điện áp nút từ mức quá áp 1.08 pu về mức an toàn 1.01 pu.

Thứ hai, trên hệ thống IEEE 30 nút ở chế độ 100% tải, thuật toán xác định vị trí lắp đặt SVC tối ưu tại nút số 16 với công suất phản kháng tiêu thụ là -40 MVAr; trong khi ở chế độ 50% tải, dung lượng điều chỉnh tối ưu tại nút 16 là -62 MVAr, cải thiện độ lệch điện áp toàn hệ thống hơn 25.4% so với khi chưa lắp đặt thiết bị.

Thứ ba, khi giải bài toán đa mục tiêu trên lưới điện 13 nút, việc lắp đặt SVC đã đem lại hiệu quả kỹ thuật vượt bậc khi giảm tổn thất công suất tác dụng trên toàn mạng lưới khoảng 14.2%, đồng thời giảm chỉ số tổng độ lệch điện áp tại các thanh cái phụ tải tới 28.5%.

Thứ tư, khi so sánh hiệu năng giải thuật trên cùng mạng điện 13 nút với phương pháp thuật toán Di truyền GA của các công trình công bố trước đây, thuật toán PSO chứng minh tính ưu việt rõ rệt. PSO cho tốc độ hội tụ nhanh hơn khoảng 18% về số vòng lặp, đồng thời tìm ra nghiệm có tổng chi phí vận hành và đầu tư thấp hơn 6.3% so với thuật toán Di truyền.

Thảo luận kết quả

Nguyên nhân cốt lõi của việc cải thiện điện áp và giảm tổn thất công suất xuất phát từ khả năng điều khiển trơn góc kích mở van thyristor của khối TCR từ 90 độ đến 180 độ kết hợp chuyển mạch nhanh các tụ điện TSC. Sự phối hợp linh hoạt này giúp SVC bơm hoặc hút công suất phản kháng gần như tức thời tại đúng các nút nhạy cảm nhất về điện áp.

Về phương thức biểu diễn dữ liệu, các kết quả tính toán có thể được minh họa trực quan thông qua 2 dạng công cụ: biểu đồ dạng sóng đáp ứng động trên miền thời gian trong Matlab/Simulink (so sánh đường biến thiên điện áp trước và sau khi kích hoạt SVC) và bảng tổng hợp so sánh đa chỉ tiêu kỹ thuật - kinh tế. Bảng số liệu đối chuẩn thể hiện rõ các thông số: tổn thất công suất tác dụng P tính bằng MW, sai số điện áp tổng thể delta V và tổng chi phí đầu tư tính bằng USD giữa hai trạng thái có và không có thiết bị SVC. Kết quả này chứng minh SVC là giải pháp công nghệ vượt trội giúp ngăn chặn nguy cơ sụp đổ điện áp tĩnh và động trên lưới truyền tải điện hiện đại.

Đề xuất và khuyến nghị

Một là, Tập đoàn Điện lực Việt Nam và các đơn vị quản lý lưới truyền tải cần nhanh chóng triển khai lắp đặt thiết bị bù tĩnh SVC tại các trạm biến áp nút 220kV và 500kV có phụ tải tập trung lớn, hướng tới mục tiêu giảm tổn thất công suất truyền tải từ 10% đến 12% trên toàn tuyến đường dây trong giai đoạn 2024 đến 2026.

Hai là, Trung tâm Điều độ Hệ thống điện Quốc gia nên tích hợp thuật toán tối ưu bầy đàn đa mục tiêu PSO vào hệ thống điều khiển tự động SCADA/EMS, thiết lập chỉ tiêu thời gian tính toán phản hồi dưới 50 mili giây để tự động hóa hoàn toàn việc ra lệnh điều khiển góc mở van thyristor của các bộ SVC theo thời gian thực.

Ba là, các nhà máy điện và trạm biến áp cần trang bị bổ sung các bộ lọc tích cực song song nhằm khống chế hàm lượng sóng hài bậc 5 và bậc 7 sinh ra do quá trình đóng cắt của khối TCR, đảm bảo độ méo dạng điện áp tổng THD luôn duy trì dưới ngưỡng 3% theo đúng quy chuẩn kỹ thuật điện lực quốc gia.

Bốn là, các viện nghiên cứu chuyên ngành và trường đại học kỹ thuật cần phối hợp thực hiện đề án mở rộng kết hợp thiết bị bù ngang SVC với thiết bị bù dọc có điều khiển TCSC trên các tuyến đường dây siêu cao áp 500kV dài trên 300 km, với lộ trình nghiên cứu thử nghiệm kéo dài 12 tháng nhằm nâng cao giới hạn ổn định truyền tải điện thêm 15% đến 20%.

Đối tượng nên tham khảo luận văn

Thứ nhất, các kỹ sư vận hành và chuyên viên điều độ tại 4 Tổng công ty Truyền tải điện (PTC1, PTC2, PTC3, PTC4) có thể ứng dụng trực tiếp các giải thuật tối ưu PSO và mô hình tính toán SVC để giảm tổn thất điện năng kỹ thuật từ 5% đến 8% tại các nút phụ tải trọng điểm.

Thứ hai, các kỹ sư tư vấn thiết kế tại các công ty tư vấn điện lực có thể khai thác sơ đồ khối mô phỏng chi tiết Matlab/Simulink của bộ TCR công suất 300 MVAr và hệ số đóng cắt TSC để thiết kế hệ thống FACTS cho các trạm biến áp từ 110kV đến 500kV.

Thứ ba, giảng viên, nghiên cứu sinh và học viên cao học thuộc chuyên ngành Kỹ thuật Điện có thể sử dụng luận văn làm tài liệu học thuật tham khảo mẫu mực với hơn 50 biểu đồ mô phỏng dạng sóng, phân tích chuyên sâu đặc tuyến P-V, Q-V và phương pháp lập trình tối ưu hóa đa mục tiêu.

Thứ tư, các kỹ sư quản lý năng lượng tại các khu công nghiệp nặng và nhà máy luyện thép vận hành lò hồ quang công suất trên 50 MW có thể áp dụng nguyên lý bù SVC để khử hiện tượng nhấp nháy điện áp và nâng cao hệ số công suất cos phi lên trên 0.98.

Câu hỏi thường gặp

Thiết bị bù tĩnh SVC có điểm gì khác biệt vượt trội so với các tụ bù cơ khí truyền thống? Tụ bù truyền thống chỉ có thể đóng cắt từng nấc thô bằng máy cắt cơ khí với thời gian tác động chậm từ vài giây đến vài phút và dễ gây quá điện áp quá độ. Ngược lại, SVC sử dụng van thyristor điều khiển góc mở liên tục từ 90 độ đến 180 độ, cho phép phát hoặc tiêu thụ công suất phản kháng trơn tru với thời gian đáp ứng cực nhanh chỉ từ 10 đến 30 mili giây.

Tại sao thuật toán tối ưu bầy đàn PSO lại được ưu tiên lựa chọn thay vì thuật toán Di truyền GA? Bài toán tìm vị trí và dung lượng SVC mang tính phi tuyến cao với nhiều ràng buộc công suất phức tạp. Thuật toán PSO với bầy hạt từ 20 đến 50 cá thể cho tốc độ hội tụ nhanh hơn thuật toán Di truyền khoảng 18%, dễ lập trình trên máy tính và đem lại nghiệm chi phí đầu tư thấp hơn khoảng 6.3% mà không cần tính đạo hàm giải tích.

Thiết bị SVC vận hành như thế nào trong chế độ non tải của đường dây truyền tải 500kV? Trong chế độ tải thấp, công suất phản kháng do dung dẫn đường dây phát ra vượt quá 1 MVAr trên mỗi km gây ra hiện tượng quá áp nghiêm trọng ở cuối đường dây. Lúc này, SVC tự động tăng góc dẫn của cuộn kháng TCR để tiêu thụ lượng công suất phản kháng dư thừa, khống chế điện áp nút duy trì ổn định trong dải quy định cộng trừ 5%.

Bài toán tối ưu đa mục tiêu trong luận văn giải quyết những tiêu chí cụ thể nào? Khác với bài toán đơn mục tiêu chỉ chú trọng giảm độ lệch điện áp tại 14 hoặc 30 nút, bài toán đa mục tiêu tối ưu hóa đồng thời 3 hàm thành phần gồm: giảm thiểu tổng tổn thất công suất tác dụng khoảng 14.2%, nâng cao chất lượng điện áp nút và tối thiểu hóa chi phí lắp đặt thiết bị bù tĩnh SVC trên toàn hệ thống điện.

Quá trình điều khiển góc mở thyristor của TCR có làm phát sinh sóng hài trong lưới điện không? Khi van thyristor đóng cắt không trọn chu kỳ ở góc mở từ 90 độ đến 180 độ, dòng điện qua cuộn cảm TCR bị méo dạng và phát sinh các thành phần sóng hài bậc cao như bậc 3, bậc 5 và bậc 7. Để giải quyết, mô hình SVC thực tế luôn tích hợp thêm các nhánh lọc sóng hài thụ động hoặc tích cực để đảm bảo hệ số méo dạng điện áp tổng THD dưới 3%.

Kết luận

• Luận văn đã xây dựng hoàn chỉnh mô hình toán học và mô phỏng chi tiết các khối chức năng TCR, TSC, TSR của thiết bị bù tĩnh SVC trên nền tảng phần mềm Matlab/Simulink.
• Ứng dụng thành công thuật toán tối ưu hóa bầy đàn PSO để định vị chính xác vị trí lắp đặt và tính toán dung lượng bù tối ưu trên các mô hình mạng 13 nút, IEEE 14 nút và IEEE 30 nút.
• Nâng cao chất lượng điện áp toàn diện với mức độ cải thiện chỉ số sai lệch điện áp nút đạt trên 25% ở cả hai chế độ đầy tải 100% và non tải 50%.
• Giảm tổn thất công suất tác dụng trên lưới điện hơn 14%, đồng thời tiết kiệm 6.3% chi phí đầu tư và vận hành so với phương pháp sử dụng thuật toán Di truyền.
• Cung cấp cơ sở khoa học và giải pháp công nghệ khả thi để triển khai ứng dụng các thiết bị FACTS trên lưới truyền tải siêu cao áp 500kV tại Việt Nam.

Đóng góp lớn nhất của công trình là cung cấp một khung giải pháp tự động hóa toàn diện cho bài toán quản lý và điều độ công suất phản kháng, góp phần ngăn ngừa triệt để nguy cơ sụp đổ điện áp trên lưới điện quốc gia. Trong giai đoạn 2024 đến 2025, hướng phát triển tiếp theo của đề tài là mở rộng nghiên cứu sang các thiết bị FACTS thế hệ mới như STATCOM và bộ điều khiển dòng công suất hợp nhất UPFC. Hãy liên hệ và áp dụng ngay mô hình thuật toán tối ưu PSO cùng giải pháp điều khiển SVC này vào thực tiễn quy hoạch, vận hành để tối đa hóa hiệu quả kinh tế và độ an toàn cho hệ thống điện của bạn!

Trích đoạn nội dung tài liệu

Chương 1. Tổng quan  Chương 2. Thiết bị điều khiển công suất trong hệ thống điện  Chương 3. Cấu tạo- Nguyên lý hoạt động của SVC và Mô hình hóa- Mô phỏng SVC trong Matlab Simulink, kết hợp phân tích đặc tính điều chỉnh và ổn định điện áp trong hệ thống điện  Chương 4.

Tìm vị trí đặt và dung lượng SVC tối ưu sử dụng thuật toán PSO nhằm cải thiện độ lệch điện áp  Chương 5. Tìm vị trí đặt và dung lượng SVC tối ưu sử dụng thuật toán PSO với hàm đa mục tiêu. Kết Luận và hướng phát triển của Đề tài  Phụ lục và tài liệu tham khảo HVTH: NGUYỄN ĐỨC CƯỜNG MSHV: 11025250004 Page 5 LUẬN VĂN THẠC SĨ GVHD: PGS.TS PHAN THỊ THANH BÌNH CHƢƠNG II THIẾT BỊ ĐIỀU KHIỂN CÔNG SUẤT TRONG HỆ THỐNG ĐIỆN 2. Hệ thống điện hợp nhất và đặc điểm của bù công suất phản kháng 2.

Đặc điểm Hiện nay, xu hƣớng hợp nhất các hệ thống điện nhỏ thành hệ thống điện hợp nhất bằng các đƣờng dây siêu cao áp đang đƣợc phát triển tại nhiều quốc gia, khu vực trên khắp thế giới. Đây là xu hƣớng phát triển tất yếu của các hệ thống điện hiện đại nhằm nâng cao tính kinh tế - kỹ thuật trong sản xuất, vận hành các hệ thống điện thành viên, Cụ thể: - Giảm lƣợng công suất dự trữ trong toàn hệ thống do hệ thống lớn nhờ khả năng huy động công suất từ nhiều nguồn phát. - Giảm dự phòng chung của hệ thống điện liên kết, qua đó giảm đƣợc chi phí đầu tƣ vào các công trình nguồn, Đây là một gánh nặng lớn trong việc phát triển hệ thống điện. - Tăng tính kinh tế chung của cả hệ thống lớn do tận dụng đƣợc các nguồn phát có giá thành sản xuất điện năng thấp nhƣ thuỷ điện, các nguồn nhiệt điện có giá thành rẻ nhƣ tuabin khí, điện nguyên tử.

- Tăng hiệu quả vận hành hệ thống điện do có khả năng huy động sản xuất điện từ các nguồn điện kinh tế và giảm công suất đỉnh chung của toàn hệ thống điện lớn. - Hệ thống điện hợp nhất vận hành linh hoạt hơn so với phƣơng án vận hành các hệ thống riêng lẻ nhờ sự trao đổi, hỗ trợ điện năng giữa các hệ thống thành viên. - Giảm giá thành điện năng do tận dụng đƣợc công suất tại các giờ thấp điểm của phụ tải hệ thống điện thành viên để cung cấp cho hệ thống khác nhờ chênh lệch về múi giờ. - Giảm đƣợc chi phí vận hành, đồng thời nâng cao tính linh hoạt trong việc sửa chữa, đại tu các thiết bị trong toàn hệ thống.

HVTH: NGUYỄN ĐỨC CƢỜNG MSHV: 11025250004 Page 6 LUẬN VĂN THẠC SĨ GVHD: PGS.TS PHAN THỊ THANH BÌNH - Nâng cao độ dự trữ ổn định tĩnh của hệ thống, qua đó nâng cao độ tin cậy cung cấp điện do công suất dự trữ chung của cả hệ thống điện hợp nhất là rất lớn. Ngoài các lợi ích đã nêu ở trên, việc hợp nhất các hệ thống điện còn cho phép dễ dàng trao đổi năng lƣợng thƣơng mại giữa các khu vực, quốc gia thành viên góp phần thúc đẩy nền kinh tế phát triển. Việc hợp nhất hệ thống điện là cơ sở cho việc hình thành các “thị trƣờng điện”, một xu hƣớng phát triển tất yếu của các hệ thống điện hiện đại đƣợc hình thành từ những năm cuối thế kỷ 20 và sẽ phát triển mạnh mẽ trong thế kỷ 21. Các biện pháp áp dụng trong công nghệ truyền tải điện Khi tính toán các chế độ vận hành của hệ thống điện hợp nhất có đƣờng dây siêu cao áp, do cấp điện áp cao nên lƣợng công suất phản kháng mà đƣờng dây sinh ra là rất lớn.

Đặc biệt là khi đƣờng dây không mang tải thì lƣợng công suất phản kháng phát ra rất lớn gây nên hiện tƣợng quá áp ở cuối đƣờng dây. Để hạn chế hiện tƣợng này, ta phải dùng các biện pháp kỹ thuật khác nhau nhƣ: - Tăng số lƣợng dây phân nhỏ trong một pha của đƣờng dây để giảm điện kháng và tổng trở sóng, tăng khả năng tải của đƣờng dây. - Bù thông số đƣờng dây bằng các thiết bị bù dọc và bù ngang (bù công suất phản kháng) để giảm bớt cảm kháng và dung dẫn của đƣờng dây làm cho chiều dài tính toán rút ngắn lại. - Phân đoạn đƣờng dây bằng các kháng điện bù ngang có điều khiển đặt ở các trạm trung gian trên đƣờng dây.

Đối với đƣờng dây siêu cao áp 500kV, khoảng cách giữa các trạm đặt kháng bù ngang thƣờng không quá 500km. - Đặt các thiết bị bù ngang hoặc bù dọc ở các trạm nút công suất trung gian và trạm cuối để nâng cao ổn định điện áp tại các trạm này. Bù công suất phản kháng. Khác với các đƣờng dây cao áp, quá trình truyền tải điện xoay chiều trên đƣờng dây siêu cao áp liên quan đến quá trình truyền sóng điện từ dọc theo đƣờng dây.

Điện trƣờng của đƣờng dây ít thay đổi trong quá trình vận hành vì điện áp trên đƣờng dây đƣợc khống chế trong giới hạn cho phép (thƣờng là ±10%), Song từ HVTH: NGUYỄN ĐỨC CƢỜNG MSHV: 11025250004 Page 7 LUẬN VĂN THẠC SĨ GVHD: PGS.TS PHAN THỊ THANH BÌNH trƣờng lại thay đổi trong dải khá rộng theo sự thay đổi của dòng điện tải của đƣờng dây. - Trị số trung bình cho một chu kỳ năng lƣợng điện trƣờng tính trên một đơn vị chiều dài của một pha đƣờng dây là: 𝑊𝐸 = 𝐶.1) - Công suất điện trƣờng ba pha của đƣờng dây có chiều dài l là: 𝑄𝐸 = 3.2) - Trị số trung bình cho một chu kỳ năng lƣợng điện trƣờng tính trên một đơn vị chiều dài của một pha đƣờng dây khi có dòng điện tải I là: 𝑊𝑀 = 𝐿.3) - Công suất từ trƣờng ba pha của đƣờng dây có chiều dài l là: 𝑄𝑀 = 3.4) - Công suất phản kháng do đƣờng dây sinh ra đƣợc xác định nhƣ là hiệu của Công suất điện trƣờng và Công suất từ trƣờng 𝐿.𝑈𝑓2 Khi công suất phản kháng của đƣờng dây bằng 0, ta có: 𝐿.7) 𝐿 𝑍𝐶 𝐶 Trong đó, :𝑍𝐶 = là tổng trở sóng của đƣờng dây 𝐿 Khi đó, Đƣờng dây tải dòng điện tự nhiên ITN, Đối với đƣờng dây dài hữu hạn, hiện tƣợng này xảy ra khi điện trở phụ tải tác dụng bằng tổng trở sóng XC của đƣờng dây, đây là chế độ tải công suất tự nhiên. Trong trƣờng hợp này, đƣờng dây Siêu cao áp không tiêu thụ hay phát thêm công suất phản kháng.8) 𝑍𝐶 HVTH: NGUYỄN ĐỨC CƢỜNG MSHV: 11025250004 Page 8 LUẬN VĂN THẠC SĨ GVHD: PGS.TS PHAN THỊ THANH BÌNH Việc bù thông số của đƣờng dây Siêu cao áp làm tăng khả năng tải của đƣờng dây và qua đó nâng cao tính ổn định. Các biện pháp thƣờng áp dụng và đem lại hiệu quả cao là bù dọc và bù ngang trên các đƣờng dây siêu cao áp.

Trị số cảm kháng lớn của đƣờng dây siêu cao áp làm ảnh hƣởng xấu đến hàng loạt chỉ tiêu kinh tế - kỹ thuật quan trọng của đƣờng dây nhƣ: góc lệch pha giữa đầu và cuối đƣờng dây lớn, tổn thất công suất và điện năng trên đƣờng dây cao, tính ổn định điện áp tại các trạm giữa và cuối đƣờng dây kém… Bù dọc là giải pháp làm tăng điện dẫn liên kết (giảm điện cảm kháng X của đƣờng dây) bằng dung kháng XC của tụ điện, giải pháp này đƣợc thực hiện bằng cách mắc nối tiếp tụ điện vào đƣờng dây. Qua đó giới hạn truyền tải của đƣờng dây theo điều kiện ổn định tĩnh đƣợc nâng lên. Hơn nữa, giới hạn ổn định động cũng tăng lên một cách gián tiếp do nâng cao thêm đƣờng cong công suất điện từ. Khi mắc thêm tụ nối tiếp vào đƣờng dây thì điện kháng tổng của mạch tải điện sẽ giảm xuống còn (XL- XC).

Giả sử góc lệch  giữa dòng điện phụ tải I và điện áp cuối đƣờng dây U2 không đổi thì độ lệch điện áp U1 ở đầu đƣờng dây và góc lệch pha  giữa vectơ điện áp giữa hai đầu đƣờng dây giảm xuống khá nhiều. Qua đó, ta thấy đƣợc hiệu quả của bù dọc:  Ổn định điện áp: - Giảm lƣợng sụt áp với cùng một công suất truyền tải. - Điểm sụp đổ điện áp đƣợc dịch chuyển xa hơn.  Ổn định về góc lệch : - Làm giảm góc lệch  trong chế độ vận hành bình thƣờng, qua đó nâng cao độ ổn định tĩnh của hệ thống điện.

- Làm tăng giới hạn công suất truyền tải của đƣờng dây.  Trƣớc khi bù dọc, công suất truyền tải trên đƣờng dây là: 𝑈1 𝑈2 𝑃= 𝑠𝑖𝑛𝛿 (2.9) 𝑋𝐿 Ta có giới hạn công suất truyền tải là: HVTH: NGUYỄN ĐỨC CƢỜNG MSHV: 11025250004 Page 9 LUẬN VĂN THẠC SĨ GVHD: PGS.TS PHAN THỊ THANH BÌNH 𝑈1 𝑈2 𝑃𝑔𝑕 = (2.10) 𝑋𝐿  Sau khi bù dọc, công suất truyền tải trên đƣờng dây là: 𝑈1 𝑈2 𝑃= 𝑠𝑖𝑛𝛿 (2.11) 𝑋 𝐿 −𝑋 𝐶 Ta có giới hạn công suất truyền tải là: 𝑈1 𝑈2 𝑃𝑔𝑕 = (2.12) 𝑋𝐿 Ta thấy sau khi bù, giới hạn truyền tải công suất của đƣờng dây tăng lên: 𝑋 𝐿 −𝑋 𝐶 𝐾= (2.1: Hiệu quả của bù dọc trên đƣờng dây cao áp  Giảm tổn thất công suất và điện năng:  Dòng điện chạy qua tụ điện C sẽ phát ra một lƣợng công suất phản kháng bù lại phần tổn thất trên cảm kháng của đƣờng dây.  Đặc trƣng cho mức độ bù dọc của đƣờng dây là hệ số bù dọc KC: 𝑋𝐶 𝐾𝐶 = 100% (2.14) 𝑋𝐿 Thông thƣờng, đối với các đƣờng dây siêu cao áp thì hệ số bù dọc KC từ 40% đến 75% tuỳ theo chiều dài của đƣờng dây. HVTH: NGUYỄN ĐỨC CƢỜNG MSHV: 11025250004 Page 10 LUẬN VĂN THẠC SĨ GVHD: PGS.TS PHAN THỊ THANH BÌNH 2.

Bù ngang đƣợc thực hiện bằng cách lắp kháng điện có công suất cố định hay các kháng điện có thể điều khiển tại các thanh cái của các trạm biến áp. Kháng bù ngang này có thể đặt ở phía cao áp hay phía hạ áp của máy biến áp. Khi đặt ở phía cao áp thì có thể nối trực tiếp song song với đƣờng dây hoặc nối qua máy cắt đƣợc điều khiển bằng khe hở phóng điện VCB. Dòng điện 𝐼1 của kháng bù ngang sẽ khử dòng điện 𝐼𝐶 của điện dung đƣờng dây phát ra do chúng ngƣợc chiều nhau.

Nhờ đó mà công suất phản kháng do đƣờng dây phát ra sẽ bị tiêu hao một lƣợng đáng kể và qua đó có thể hạn chế đƣợc hiện tƣợng quá áp ở cuối đƣờng dây. Việc lựa chọn dung lƣợng và vị trí đặt của kháng bù ngang có ý nghĩa rất quan trọng đối với một số chế độ vận hành của đƣờng dây siêu cao áp trong hệ thống điện nhƣ chế độ vận hành non tải, không tải. của đƣờng dây.
