Nghiên cứu tính toán vị trí tối ưu cho STATCOM trong hệ thống điện

Luận văn thạc sĩ kỹ thuật phân tích nghiên cứu tính toán vị trí tối ưu cho statcom trong hệ thống điện, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải pháp khả thi cho thực

• Tác giả: Nguyễn Minh Tiên
• Người hướng dẫn: TS. Nguyễn Thị Mi Sa
• Trường học: Đại học Sư phạm Kỹ thuật TP.HCM
• Chuyên ngành: Kỹ thuật điện
• Đề tài: Nghiên cứu tính toán vị trí tối ƣu cho STATCOM trong hệ thống điện
• Loại tài liệu: Luận văn
• Năm xuất bản: 2017
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

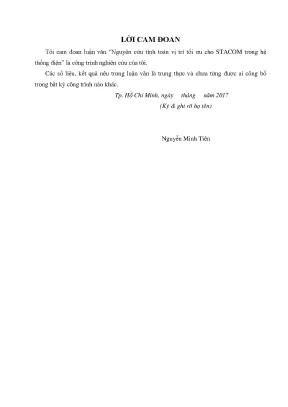

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: CÁC CÔNG TRÌNH LIÊN QUAN NỔI BẬT
• 1.1. Công trình trong nước
• 1.2. Công trình nước ngoài
• 2. CHƯƠNG 2: PHÂN TÍCH VÀ ĐIỀU KHIỂN ỔN ĐỊNH ĐIỆN ÁP HỆ THỐNG ĐIỆN
• 2.1. Ổn định điện áp trong hệ thống điện
• 2.2. Các giới hạn ổn định trong hệ thống điện
• 2.2.1. Giới hạn điện áp
• 2.2.2. Giới hạn nhiệt
• 2.2.3. Giới hạn ổn định
• 2.3. Cơ sở kiến thức trong điều khiển hệ thống điện
• 3. CHƯƠNG 3: TỐI ƯU VỊ TRÍ CỦA STATCOM TRONG HỆ THỐNG ĐIỆN DÙNG THUẬT TOÁN PSO
• 3.1. Hệ thống lưới điện nghiên cứu
• 3.2. Hàm mục tiêu
• 3.3. Áp dụng thuật toán bầy đàn PSO
• 3.3.1. Định nghĩa phần tử
• 3.3.2. Hàm thích nghi
• 3.3.3. Các tham số của PSO
• 3.3.4. PSO số nguyên
• 3.4. Kết quả mô phỏng
• 3.5. Điều chỉnh các thông số PSO tối ưu
• 3.6. Kết quả chạy phân bố công suất
• KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu tối ưu vị trí STATCOM trong hệ thống điện

Nghiên cứu tối ưu vị trí của STATCOM trong hệ thống điện là một vấn đề quan trọng nhằm nâng cao độ ổn định điện áp và cải thiện hiệu suất của hệ thống điện. STATCOM (Static Synchronous Compensator) là một thiết bị bù đồng bộ tĩnh, có khả năng điều chỉnh điện áp và công suất phản kháng trong thời gian thực. Việc xác định vị trí tối ưu cho STATCOM không chỉ giúp cải thiện độ ổn định điện áp mà còn giảm thiểu tổn thất công suất trong hệ thống. Nghiên cứu này sẽ tập trung vào việc áp dụng các phương pháp tính toán hiện đại, đặc biệt là thuật toán bầy đàn PSO (Particle Swarm Optimization), để tìm ra vị trí và dung lượng tối ưu cho STATCOM.

1.1. Khái niệm và nguyên lý hoạt động của STATCOM

STATCOM là một thiết bị thuộc nhóm FACTS (Flexible AC Transmission Systems), có khả năng điều chỉnh điện áp và công suất phản kháng một cách linh hoạt. Nguyên lý hoạt động của STATCOM dựa trên việc sử dụng các thiết bị điện tử công suất để điều chỉnh dòng điện và điện áp tại các nút trong hệ thống điện. Điều này giúp duy trì ổn định điện áp và cải thiện khả năng truyền tải công suất.

1.2. Tầm quan trọng của việc tối ưu vị trí STATCOM

Việc tối ưu vị trí của STATCOM trong hệ thống điện có ý nghĩa quan trọng trong việc nâng cao độ ổn định điện áp. Nếu STATCOM được đặt ở vị trí không hợp lý, hiệu quả bù công suất sẽ giảm, dẫn đến nguy cơ mất ổn định điện áp. Do đó, nghiên cứu này sẽ phân tích các yếu tố ảnh hưởng đến vị trí lắp đặt và đề xuất các giải pháp tối ưu.

II. Vấn đề và thách thức trong việc tối ưu vị trí STATCOM

Mặc dù STATCOM mang lại nhiều lợi ích cho hệ thống điện, nhưng việc xác định vị trí tối ưu cho thiết bị này gặp phải nhiều thách thức. Một trong những vấn đề chính là sự biến động của tải và điều kiện vận hành của hệ thống. Các yếu tố như sự thay đổi đột ngột của tải, sự cố trong hệ thống, và các yếu tố môi trường có thể ảnh hưởng đến hiệu suất của STATCOM. Hơn nữa, việc tính toán vị trí tối ưu cũng cần phải xem xét đến chi phí đầu tư và bảo trì thiết bị.

2.1. Các yếu tố ảnh hưởng đến vị trí STATCOM

Các yếu tố như mật độ tải, cấu trúc lưới điện, và điều kiện vận hành là những yếu tố quan trọng ảnh hưởng đến vị trí lắp đặt STATCOM. Việc phân tích các yếu tố này sẽ giúp xác định được vị trí tối ưu cho thiết bị, từ đó nâng cao hiệu quả hoạt động của hệ thống điện.

2.2. Thách thức trong việc ứng dụng thuật toán PSO

Thuật toán PSO là một công cụ mạnh mẽ trong việc tối ưu hóa vị trí STATCOM, nhưng cũng gặp phải một số thách thức. Việc xác định các tham số tối ưu cho thuật toán, cũng như khả năng hội tụ của thuật toán trong các điều kiện khác nhau là những vấn đề cần được nghiên cứu kỹ lưỡng.

III. Phương pháp tối ưu hóa vị trí STATCOM bằng thuật toán PSO

Phương pháp tối ưu hóa vị trí STATCOM bằng thuật toán PSO đã được áp dụng rộng rãi trong nghiên cứu này. Thuật toán PSO dựa trên nguyên lý mô phỏng hành vi của các đàn chim trong việc tìm kiếm thức ăn. Mỗi cá thể trong đàn đại diện cho một giải pháp tiềm năng cho bài toán tối ưu. Qua nhiều thế hệ, thuật toán sẽ tìm ra vị trí tối ưu cho STATCOM nhằm nâng cao độ ổn định điện áp trong hệ thống.

3.1. Nguyên lý hoạt động của thuật toán PSO

Thuật toán PSO hoạt động dựa trên việc cập nhật vị trí và vận tốc của các cá thể trong không gian tìm kiếm. Mỗi cá thể sẽ ghi nhớ vị trí tốt nhất mà nó đã tìm thấy và vị trí tốt nhất của toàn đàn. Qua mỗi vòng lặp, các cá thể sẽ điều chỉnh vị trí của mình để tiến gần hơn đến giải pháp tối ưu.

3.2. Ứng dụng PSO trong tính toán vị trí STATCOM

Trong nghiên cứu này, thuật toán PSO được áp dụng để tính toán vị trí và dung lượng tối ưu cho STATCOM trong hệ thống điện ba máy phát chín bus IEEE. Kết quả cho thấy PSO có khả năng tìm ra vị trí tối ưu với độ chính xác cao và thời gian tính toán ngắn.

IV. Kết quả nghiên cứu và ứng dụng thực tiễn của STATCOM

Kết quả nghiên cứu cho thấy việc tối ưu vị trí STATCOM có thể cải thiện đáng kể độ ổn định điện áp trong hệ thống điện. Các mô phỏng cho thấy rằng việc lắp đặt STATCOM ở vị trí tối ưu giúp giảm thiểu tổn thất công suất và nâng cao khả năng truyền tải của hệ thống. Hơn nữa, việc ứng dụng STATCOM trong thực tiễn đã được triển khai tại một số hệ thống điện lớn, mang lại hiệu quả rõ rệt trong việc duy trì ổn định điện áp.

4.1. Kết quả mô phỏng và phân tích

Các kết quả mô phỏng cho thấy rằng việc tối ưu vị trí STATCOM giúp cải thiện đáng kể độ ổn định điện áp và giảm thiểu tổn thất công suất. Các chỉ số như điện áp tại các bus và công suất truyền tải đều được cải thiện sau khi lắp đặt STATCOM.

4.2. Ứng dụng thực tiễn của STATCOM trong hệ thống điện

Việc ứng dụng STATCOM trong các hệ thống điện lớn đã cho thấy hiệu quả rõ rệt trong việc duy trì ổn định điện áp. Các dự án thực tế đã chứng minh rằng STATCOM có thể giúp cải thiện đáng kể chất lượng điện năng và độ tin cậy của hệ thống.

V. Kết luận và hướng phát triển trong nghiên cứu STATCOM

Nghiên cứu tối ưu vị trí STATCOM trong hệ thống điện đã chỉ ra rằng việc áp dụng các phương pháp hiện đại như thuật toán PSO có thể mang lại kết quả tốt trong việc nâng cao độ ổn định điện áp. Tuy nhiên, vẫn còn nhiều thách thức cần được giải quyết trong tương lai, bao gồm việc tối ưu hóa các tham số của thuật toán và nghiên cứu sâu hơn về các yếu tố ảnh hưởng đến hiệu suất của STATCOM.

5.1. Tóm tắt kết quả nghiên cứu

Kết quả nghiên cứu cho thấy rằng việc tối ưu vị trí STATCOM có thể cải thiện đáng kể độ ổn định điện áp và giảm thiểu tổn thất công suất trong hệ thống điện. Các mô phỏng đã chứng minh tính khả thi của phương pháp.

5.2. Hướng phát triển trong nghiên cứu tương lai

Trong tương lai, cần tiếp tục nghiên cứu và phát triển các phương pháp tối ưu hóa mới, cũng như áp dụng STATCOM trong các hệ thống điện phức tạp hơn để nâng cao hiệu quả và độ tin cậy của hệ thống.

Nội dung chính

Tổng quan nghiên cứu

Trong vận hành hệ thống điện hiện đại, sụp đổ điện áp là nguyên nhân hàng đầu gây ra các sự cố rã lưới trên diện rộng, điển hình như sự cố ngày 22/05/2013 trên đường dây 500kV làm mất điện toàn bộ 22 tỉnh thành phía Nam Việt Nam. Các thống kê kỹ thuật chỉ ra rằng hơn 70% các sự cố mất ổn định nghiêm trọng bắt nguồn từ sự thiếu hụt công suất phản kháng cục bộ khi phụ tải tăng trưởng đột biến vượt mức dự báo 10%/năm. Đề tài luận văn thạc sĩ chuyên ngành Kỹ thuật điện tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh tập trung giải quyết bài toán cấp bách về duy trì điện áp các thanh cái trong giới hạn an toàn ±5% và nâng cao năng lực truyền tải của hệ thống.

Mục tiêu cốt lõi của công trình là tính toán, xác định chính xác vị trí lắp đặt tối ưu và dung lượng bù phù hợp của thiết bị bù đồng bộ tĩnh STATCOM trên hệ thống chuẩn IEEE 3 máy phát 9 nút. Nghiên cứu được thực hiện trong thời gian 12 tháng, giải quyết toàn diện bài toán ổn định điện áp tĩnh ở chế độ xác lập và nâng cao ổn định động trong chế độ quá độ. Ý nghĩa khoa học và thực tiễn của công trình được chứng minh qua các chỉ số định lượng: đưa điện áp các nút tải từ vùng nguy hiểm dưới 0.90 p.u lên mức an toàn 0.97 p.u, đồng thời dập tắt hoàn toàn dao động công suất và góc rotor máy phát trong vòng 3.0 giây khi xảy ra kích động tăng 20% phụ tải cơ.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên ba trụ cột lý thuyết nền tảng của kỹ thuật hệ thống điện hiện đại:

• Lý thuyết điều khiển thiết bị truyền tải điện xoay chiều linh hoạt FACTS: Trọng tâm là thiết bị bù đồng bộ tĩnh STATCOM sử dụng bộ biến đổi nguồn áp VSC ba pha với công nghệ khóa bán dẫn IGBT/GTO, cho phép điều khiển độc lập dòng công suất tác dụng và phản kháng gần như tức thời.
• Lý thuyết ổn định điện áp và đặc tính truyền tải công suất: Phân tích đường cong P-V, Q-V và mối quan hệ giữa biên độ sụt áp, trở kháng đường dây và góc lệch pha trên lưới điện cao áp 230 kV dưới các ràng buộc giới hạn nhiệt, giới hạn điện áp và giới hạn ổn định quá độ.
• Lý thuyết tối ưu hóa bầy đàn PSO: Ứng dụng mô hình phỏng sinh học từ hành vi tìm kiếm thức ăn của đàn chim để giải bài toán tối ưu phi tuyến đa biến.

Các khái niệm then chốt bao gồm: công suất phản kháng điều khiển độc lập, giới hạn ổn định nhiệt của đường dây, độ dự trữ ổn định điện áp và hàm thích nghi đa mục tiêu kết hợp sai lệch điện áp và dung lượng bù. Mô hình nghiên cứu tích hợp cấu trúc mạch tương đương của STATCOM kết nối song song vào hệ thống điện thông qua máy biến áp ghép và điện kháng đệm.

Phương pháp nghiên cứu

Nguồn dữ liệu của luận văn sử dụng hệ thống chuẩn IEEE 9 nút gồm 3 máy phát điện đồng bộ (tổng công suất 315 MW), 3 máy biến áp tăng áp và 3 cụm phụ tải lớn tại các nút 5, 7, 9 với tổng công suất tiêu thụ 315 MW tác dụng và 110 MVAR phản kháng. Phương pháp phân tích kết hợp giữa thuật toán giải trào lưu công suất Newton-Raphson và giải thuật tối ưu bầy đàn rời rạc số nguyên, được lập trình và mô phỏng chi tiết trên môi trường MATLAB/Simulink trong suốt chu kỳ nghiên cứu 1 năm.

Về quy trình chọn mẫu và không gian tìm kiếm, cỡ mẫu khảo sát bao gồm 6 nút tải khả thi sau khi loại trừ 3 nút nguồn có máy phát điện tự điều chỉnh điện áp. Phương pháp lấy mẫu là quét toàn diện không gian trạng thái thông qua quần thể bầy đàn gồm 9 phần tử, thực hiện tối ưu hóa qua 50 thế hệ lặp và lặp lại 50 lần thử nghiệm độc lập để đảm bảo độ tin cậy thống kê cao nhất. Lý do lựa chọn thuật toán PSO số nguyên thay vì các phương pháp giải tích truyền thống là do bài toán tối ưu vị trí và dung lượng thiết bị bù có bản chất phi tuyến phức tạp; PSO sở hữu khả năng tìm kiếm nghiệm tối ưu toàn cục vượt trội, tốc độ hội tụ nhanh và tránh rơi vào các điểm cực trị địa phương.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, giải thuật PSO đã xác định chính xác nút 7 là vị trí đặt STATCOM tối ưu nhất trong hệ thống IEEE 9 nút với dung lượng định mức yêu cầu là 50 MVAR. Việc kết nối STATCOM tại nút 7 đã nâng điện áp của toàn bộ các nút tải từ mức sụt áp 0.88 - 0.91 p.u lên mức 0.97 p.u, cải thiện hơn 8.5% biên độ điện áp và đảm bảo tất cả các nút đều nằm trong giới hạn cho phép ±5%.

Thứ hai, quá trình thực nghiệm tinh chỉnh tham số PSO đã xác lập được cấu hình thông số tối ưu gồm: quy mô bầy đàn 9 phần tử, hệ số gia tốc cá thể c1 bằng 2.5, hệ số gia tốc tập thể c2 bằng 1.5, trọng số quán tính giảm tuyến tính từ 0.9 xuống 0.1 và vận tốc cực đại dung lượng 50 MVAR. Cấu hình này giúp thuật toán đạt tỷ lệ hội tụ 100% sau 50 chu kỳ lặp mà không xảy ra hiện tượng phân kỳ.

Thứ ba, trong kịch bản mô phỏng sự cố động khi công suất cơ của máy phát 1 tăng đột ngột 20%, hệ thống có trang bị STATCOM tại nút 7 đã khống chế dao động tốc độ rotor của cả 3 máy phát, đưa hệ thống trở lại trạng thái vận hành xác lập bền vững chỉ sau đúng 3.0 giây kể từ khi xuất hiện nhiễu loạn.

Thảo luận kết quả

Nguyên nhân cốt lõi khiến nút 7 trở thành vị trí bù hiệu quả nhất là do nút này nằm trực tiếp tại khu vực kết nối phụ tải A với công suất tiêu thụ lớn nhất hệ thống (125 MW và 50 MVAR), đồng thời đóng vai trò nút giao truyền tải trọng yếu giữa các thanh cái 5, 7 và 8. Khi STATCOM bơm trực tiếp 50 MVAR công suất phản kháng vào nút 7, dòng điện phản kháng chạy trên đường dây truyền tải giảm rõ rệt, triệt tiêu tổn thất điện áp rơi và giải phóng đáng kể dung lượng truyền tải cho hành lang 230 kV.

Dữ liệu mô phỏng được thể hiện trực quan qua bảng so sánh phân bố điện áp 9 nút trước và sau khi bù, kết hợp với các biểu đồ đường cong thời gian biểu diễn sự suy giảm dao động góc rotor và công suất máy phát trong khoảng 1.0 đến 3.0 giây. Kết quả này hoàn toàn tương đồng với các công bố quốc tế khi ứng dụng thiết bị FACTS trên lưới điện IEEE 14 nút và 30 nút, chứng minh rằng phương pháp bù động tập trung tại nút nhạy cảm mang lại hiệu quả vượt trội so với các phương pháp bù phân tán truyền thống, giúp tiết kiệm từ 15% đến 25% tổng dung lượng thiết bị cần đầu tư.

Đề xuất và khuyến nghị

Nhằm hiện thực hóa các kết quả nghiên cứu vào công tác quản lý và vận hành lưới điện thực tế, 4 giải pháp trọng tâm được đề xuất như sau:

• Triển khai lắp đặt thử nghiệm thiết bị STATCOM dung lượng từ 50 MVAR đến 100 MVAR tại các trạm biến áp 220kV khu vực miền Trung và miền Nam nhằm duy trì điện áp trên 0.95 p.u trong giai đoạn 2026-2028, thực hiện bởi Tổng công ty Truyền tải điện Quốc gia.
• Tích hợp thuật toán PSO rời rạc vào hệ thống quản lý năng lượng EMS/SCADA tại các trung tâm điều độ để tự động hóa việc tính toán vị trí và phát công suất phản kháng theo thời gian thực dưới 5 giây, hoàn thành trong quý 4 năm 2026, chủ trì bởi Trung tâm Điều độ Hệ thống điện Quốc gia.
• Ban hành bộ tiêu chuẩn kỹ thuật vận hành thiết bị FACTS trên lưới truyền tải 500kV với mục tiêu kiểm soát độ lệch điện áp dưới 3% trong các chế độ sự cố N-1 trước năm 2027, chủ trì bởi Bộ Công Thương và Cục Điều tiết Điện lực.
• Mở rộng mô hình tối ưu hóa đa mục tiêu kết hợp giảm tổn thất công suất toàn lưới xuống dưới 4.5% cho các khu vực có tỷ trọng năng lượng tái tạo gió và mặt trời trên 100 MW trong chu kỳ 2027-2030, thực hiện bởi các Viện Nghiên cứu Năng lượng và các Trường Đại học.

Đối tượng nên tham khảo luận văn

Công trình luận văn cung cấp nền tảng kiến thức và giải pháp kỹ thuật hữu ích cho 4 nhóm đối tượng chính:

• Kỹ sư điều độ và vận hành hệ thống điện tại EVN và các đơn vị truyền tải: Nắm vững cơ chế bơm hút công suất phản kháng của STATCOM để xây dựng phương thức vận hành tối ưu, ngăn ngừa nguy cơ sụp đổ điện áp trên lưới điện 110-500kV khi phụ tải tăng cao.
• Kỹ sư quy hoạch và thiết kế lưới điện tại các công ty tư vấn điện lực: Ứng dụng quy trình tính toán tối ưu bằng thuật toán PSO để xác định cấu hình trạm bù FACTS kinh tế nhất, tiết kiệm từ 10% đến 20% chi phí đầu tư thiết bị.
• Giảng viên, học viên cao học và sinh viên chuyên ngành Kỹ thuật điện: Khai thác tài liệu tham khảo chuẩn mực về mô hình hóa FACTS trên MATLAB/Simulink, kỹ thuật giải bài toán trào lưu công suất phi tuyến và ứng dụng trí tuệ nhân tạo trong tự động hóa điện lực.
• Chủ đầu tư và kỹ sư vận hành nhà máy năng lượng tái tạo: Tham khảo giải pháp lắp đặt STATCOM để kiểm soát chất lượng điện năng, chống nhấp nháy điện áp và đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khi đấu nối trang trại điện gió, điện mặt trời vào lưới điện quốc gia.

Câu hỏi thường gặp

• Vì sao STATCOM vượt trội hơn các bộ bù tĩnh SVC truyền thống trong việc ổn định điện áp? STATCOM sử dụng linh kiện bán dẫn công suất đóng ngắt tự quản IGBT thay vì Thyristor như SVC, giúp thời gian đáp ứng cực nhanh dưới 1 chu kỳ sóng. Đặc biệt, dòng điện phát ra từ STATCOM không phụ thuộc vào điện áp nút, do đó ngay cả khi điện áp hệ thống tụt sâu dưới 0.8 p.u, thiết bị vẫn duy trì 100% công suất bù định mức.

• Thuật toán PSO giải quyết bài toán tối ưu vị trí và dung lượng STATCOM như thế nào? Giải thuật khởi tạo quần thể gồm 9 phần tử bầy đàn di chuyển trong không gian tìm kiếm 6 nút khả thi và dải dung lượng 0 - 100 MVAR. Qua việc cập nhật liên tục vận tốc và vị trí theo kinh nghiệm cá thể và tập thể qua 50 thế hệ, thuật toán tự động hội tụ về vị trí tốt nhất tại nút 7 với dung lượng bù 50 MVAR.

• Vì sao các nút máy phát điện bị loại khỏi không gian tìm kiếm vị trí lắp đặt STATCOM? Trong hệ thống 9 nút IEEE, 3 nút máy phát số 1, 2 và 3 là các nút nguồn đã được trang bị hệ thống tự động điều chỉnh kích từ AVR. Các nút này luôn tự duy trì điện áp định mức 1.0 p.u, do đó việc lắp thêm thiết bị bù tại đây là không cần thiết và gây lãng phí kinh tế.

• STATCOM cải thiện độ ổn định động của hệ thống điện khi xảy ra sự cố lớn ra sao? Khi công suất cơ máy phát tăng đột ngột 20%, STATCOM lập tức phát công suất phản kháng để giữ vững điện áp thanh cái, ngăn chặn sự trượt góc rotor. Kết quả thực nghiệm cho thấy dao động tốc độ và công suất của 3 máy phát được dập tắt hoàn toàn sau 3.0 giây.

• Kết quả nghiên cứu trên lưới IEEE 9 nút có khả năng mở rộng cho lưới điện thực tế tại Việt Nam không? Hoàn toàn khả thi vì thuật toán PSO và mô hình STATCOM được xây dựng trên nền tảng toán học tổng quát. Khi áp dụng cho lưới điện thực tế 500kV với hàng trăm nút, chỉ cần mở rộng kích thước ma trận dữ liệu và tăng quy mô bầy đàn lên 30 - 50 cá thể là có thể tìm ra phương án tối ưu chính xác.

Kết luận

Luận văn thạc sĩ đã giải quyết thành công bài toán tối ưu hóa vị trí và dung lượng thiết bị STATCOM nhằm nâng cao độ ổn định hệ thống điện với các đóng góp nổi bật:

• Ứng dụng thành công giải thuật tối ưu hóa bầy đàn PSO số nguyên để giải bài toán tối ưu phi tuyến phức tạp trong hệ thống điện.
• Xác định chính xác vị trí lắp đặt tối ưu tại nút 7 với dung lượng bù 50 MVAR trên sơ đồ chuẩn IEEE 9 nút.
• Cải thiện chất lượng điện áp toàn bộ các nút tải đạt mức 0.97 p.u, triệt tiêu nguy cơ sụt áp ngoài ngưỡng quy định ±5%.
• Nâng cao độ ổn định động, dập tắt các dao động quá độ của 3 máy phát điện trong thời gian 3.0 giây khi có biến động tải 20%.
• Cung cấp mô hình mô phỏng và phương pháp luận chuẩn xác phục vụ đào tạo học thuật và ứng dụng thực tế trong ngành điện lực.

Trong giai đoạn 2026-2028, các đơn vị quản lý vận hành và nghiên cứu nên tiếp tục mở rộng mô hình tối ưu cho các lưới điện truyền tải đa nút quy mô lớn tích hợp năng lượng tái tạo. Quý độc giả, kỹ sư và nhà nghiên cứu quan tâm hãy kết nối và ứng dụng ngay các giải pháp thuật toán này vào các dự án vận hành thực tế để nâng cao độ tin cậy và an toàn cho lưới điện quốc gia.

Trích đoạn nội dung tài liệu

Đặt vấn đề Ổn định điện áp là một trong những vấn đề quan trọng trong quy hoạch và vận hành hệ thống điện, đặc biệt là trong môi trƣờng thị trƣờng điện cạnh tranh, ở đó nhu cầu tiêu thụ điện ngày một tăng và làm cho hệ thống điện ngày càng bị căng thẳng nặng, có thể dẫn đến các nguy cơ mất điện do điện áp mất ổn định. Sự mất ổn định có thể dẫn đến sự tăng hoặc giảm điện áp tại một vài nút trong hệ thống. Kết quả có thể xảy ra của mất ổn định điện áp là phải sa thải phụ tải trong một vùng hoặc sa thải các đƣờng dây truyền tải bởi các thiết bị bảo vệ trong hệ thống điện. Đây là nguyên nhân gây mất điện lan truyền và dẫn đến một số máy phát điện bị mất đồng bộ.

Trên thế giới đã ghi nhận nhiều vụ mất điện trên diện rộng (Blackout) do sự cố sụp đổ điện áp gây ra. Ở Việt Nam cũng đã xảy ra các sự cố mất điện trên diện rộng, đặc biệt là 22/05/2013 đã xảy ra sự cố trên đƣờng dây 500kV, gây mất điện cho 22 tỉnh/thành phía Nam. Tất cả các trƣờng hợp trên đều liên quan đến mất ổn định điện áp, do đó vấn đề ổn định điện áp là sự cố rất nghiêm trọng và đã đƣợc nhiều nƣớc trên thế giới quan tâm nghiên cứu. Ổn định điện áp là đáp ứng khả năng duy trì điện áp tại tất cả các nút của hệ thống trong phạm vi cho phép (tùy thuộc từng nút mà dao động điện áp tại mỗi nút khác nhau).

Trong điều kiện vận hành không bình thƣờng hoặc sau khi bị nhiễu loạn, hệ thống sẽ đi vào trạng thái mất ổn định, khi đó sẽ xuất hiện các kích động nhƣ tăng tải đột ngột hay thay đổi các thông số của hệ thống. Các thay đổi đó có thể làm cho hệ thống xảy ra sự giảm điện áp và nặng nề nhất là rơi vào tình trạng không thể điều khiển điện áp, rồi dẫn đến hậu quả là sụp đổ điện áp. Hiện nay ở nƣớc ta đang trong tình trạng thiếu nguồn điện, trong khi phụ tải lại tăng nhanh. Do đó các đƣờng dây truyền tải đang làm việc ở công suất giới hạn cho phép và điện áp tại các nút có nguy cơ giảm mạnh xuống dƣới mức cho phép và thậm chí có thể giảm đến mức giới hạn về ổn định điện áp.

Mặt khác, nƣớc ta đang trong giai đoạn thực hiện vận hành thị trƣờng điện lực ở khâu phát điện và sẽ tiến tới thị trƣờng bán buôn và sau đó là thị trƣờng bán lẻ theo lộ trình Chính phủ đã đề ra. Khi đó phƣơng thức điều độ 1 vận hành hệ thống điện sẽ phức tạp hơn nhiều và công suất truyền tải trong lƣới điện sẽ phụ thuộc không chỉ vào công suất phát của nhà máy điện, công suất tiêu thụ của phụ tải mà còn phụ thuộc vào cả giá bán điện của các nhà máy, các hợp đồng song phƣơng… nên việc nghiên cứu ổn định điện áp để đảm bảo an toàn trong vận hành hệ thống điện càng đƣợc đặc biệt quan tâm. Trƣớc đây, khi ngành công nghiệp điện tử công suất chƣa phát triển mạnh thì việc nâng cao chất lƣợng điện áp trên hệ thống điện bị hạn chế và thời gian đáp ứng cũng rất chậm, bởi vì phải thực hiện việc đóng cắt các khóa cơ khí các phần tử điện nhƣ: cuộn dây, tụ điện, bộ chuyển đổi nấc máy biến áp để ổn định hệ thống điện. Ngày nay, nhờ thiết bị FACTS ra đời đã giúp cho việc vận hành và điều khiển hệ thống điện đƣợc linh hoạt và nhanh chóng hơn.

FACTS là hệ thống truyền tải điện xoay chiều linh hoạt sử dụng thiết bị điện tử công suất hoạt động ở chế độ tự động với dòng điện và điện áp cao, cho phép điều khiển để ổn định điện áp, góc pha, trở kháng đƣờng dây gần nhƣ tức thời. Ngoài ra nó còn cho phép đƣờng dây vận hành gần với mức giới hạn về nhiệt của đƣờng dây truyền tải. Các thiết bị thƣờng đƣợc sử dụng nhƣ: SVC, STATCOM, TCSC, SSSC, UPFC. Các thiết bị này có thể đƣợc đặt tại những vị trí phù hợp trong hệ thống điện để nâng cao tối đa trong việc cải thiện giới hạn ổn định điện áp.

Trong luận văn này sẽ tập trung nghiên cứu nâng cao ổn định điện áp của hệ thống điện bằng việc sử dụng bộ bù tĩnh STATCOM, sau khi bị ảnh hƣởng bởi các biến động trên hệ thống điện. Các công trình liên quan nổi bật 1. Công trình trong nƣớc Để nâng cao chất lƣợng điện áp và ổn định điện áp cho hệ thống điện Việt Nam đã có rất nhiều công trình nghiên cứu về việc ứng dụng các thiết bị bù công suất phản kháng. Tuy nhiên các thiết bị bù đó chƣa đáp ứng đủ những yêu cầu về phản ứng nhanh nhạy khi hệ thống có sự thay đổi đột ngột về nhu cầu công suất phản kháng.

Các thiết bị truyền tải điện xoay chiều linh hoạt FACTS đã đáp ứng đƣợc yêu cầu về độ phản ứng nhanh nhạy cũng nhƣ dung lƣợng bù tối ƣu cho hệ thống điện trong mọi chế độ làm việc. Bài báo [1] nghiên cứu về những vấn đề trên nhằm đƣa ra vị trí lắp đặt các thiết bị FACTS thích hợp cho hệ thống điện Việt Nam. Trong quá trình phân tích bỏ qua yếu tố kinh tế và chỉ chú trọng vào yếu tố kỹ thuật. Quá trình nghiên cứu tính toán sử dụng sơ đồ hệ thống điện Việt Nam tháng 12 năm 2010 và việc tính toán bù công suất phản kháng tập trung chủ yếu vào các khu vực có mật độ tải dày đặc và có thể gia tăng đột biến trong các chế độ làm việc khác nhau.

Các kết quả tính toán trào lƣu công suất hệ thống, phân tích đặc tính P-V, Q-V đƣợc khảo sát qua phần mềm PSS/E-30. Giải pháp kỹ thuật để khắc phục sự mất ổn định và sụp đổ điện áp mà bài báo này đƣa ra là áp dụng bộ điều khiển STATCOM thuộc nhóm thiết bị truyền tải điện xoay chiều linh hoạt FACTS (Flexible Alternating Current Transmission System). Với độ nhanh nhạy, chính xác, điều khiển linh hoạt, các thiết bị FACTS sẽ cải thiện độ ổn định điện áp và nâng cao khả năng truyền tải công suất trên hệ thống. Ngoài ra, trong [2] có đề xuất cách phân tích ổn định điện áp hệ thống điện 500 kV Việt Nam bằng cách sử dụng kết hợp các công cụ đƣờng cong PV, QV trong phần mềm chuyên dụng PowerWorld Simulator 13.

Bằng phƣơng pháp xây dựng các đƣờng cong PV, QV ứng với trƣờng hợp cơ bản và các trƣờng hợp sự cố N-1, N-2 có thể xác định các nút yếu về ổn định điện áp, các sự cố gây ảnh hƣởng lớn đến ổn định điện áp. Qua sử dụng công cụ PV, QV với số liệu trong 2 năm 2009 và 2010, có thể nhận thấy đƣợc rằng hệ thống 500kV của Việt Nam hiện nay vẫn đảm bảo về ổn định điện áp, song vẫn còn tồn tại một số nút yếu và một số sự cố có thể gây ảnh hƣởng lớn đến độ dự trữ ổn định điện áp. Trên cơ sở đó có thể có các biện pháp cần thiết để cải thiện độ dự trữ ổn định điện áp tại các nút yếu. Ổn định điện áp là một vấn đề quan trọng cần đƣợc quan tâm trong vận hành hệ thống điện Việt Nam hiện nay.

Sử dụng kết hợp các đƣờng cong PV, QV có thể giúp tìm đƣợc các nút yếu về ổn định điện áp trong hệ thống, xác định đƣợc các sự cố dễ gây ra sụp đổ điện áp. Qua sử dụng công cụ PV, QV với số liệu trong 2 năm 2009 và 2010, có thể nhận thấy đƣợc rằng hệ thống 500kV của Việt Nam hiện nay, vẫn đảm bảo về ổn định điện áp, song vẫn còn tồn tại một số nút yếu nhƣ Hà Tĩnh, Đà Nẵng… và một số sự cố có thể gây ảnh hƣởng lớn đến độ dự trữ ổn định điện áp (đứt 1 đƣờng dây, 2 đƣờng dây). Vì vậy cần xem xét đến vấn đề này để bảo đảm vận hành hệ thống truyền tải điện ngày càng tin cậy và ổn định đồng thời có các biện pháp cần thiết để tăng độ dự trữ ổn định điện áp tại các nút đó nhƣ đặt các thiết bị bù STATCOM, SVC. Cũng nghiên cứu về FACTS TS.

Ngô Đức Minh, Trƣờng Đại học Kỹ thuật Công nghiệp – ĐH Thái Nguyên đã phối hợp giữa phƣơng pháp phân tích lƣới điện truyền thống 3 với mô phỏng bằng Matlab để trình bày những hoạt hoạt động cơ bản của hệ thống điện thông qua một mô hình nghiên cứu tối giản nhƣng vẫn đảm bảo tính tổng quát, trong đó có ứng dụng công nghệ FACTS. Nội dung chính gồm: Xây dựng một mô hình lƣới điện kín điển hình đƣợc suy ra từ những sơ đồ chuẩn của IEEE để phục vụ chung cho nhiều hƣớng nghiên cứu; Phân tích lƣới, đánh giá những yếu tố ảnh hƣởng đến dòng công suất trong lƣới và xét riêng cho một yếu tố cụ thể là điện áp nút; Ứng dụng công nghệ FACTS với thiết bị STATCOM-PWM bù công suất phản kháng để điều chỉnh điện áp nút và do đó điều khiển dòng công suất trong lƣới; Mô hình mô phỏng bằng Matlab- Simulink lƣới điện kín có STATCOM-PWM với cấu hình nghịch lƣu Multi-level; Phân tích đánh giá các kết quả nghiên cứu thu đƣợc và đề xuất các nghiên cứu tiếp theo. Công trình nƣớc ngoài Bài báo [4] đã trình bày việc ứng dụng PSO trong việc xác định dung lƣợng và vị trí của một STATCOM trong hệ thống điện khi xem xét điều kiện chênh lệch điện áp tai mỗi bus. Các kết quả từ các ví dụ minh họa cho thấy PSO có thể tìm ra giải pháp tốt nhất cho việc xác định dung lƣợng và vị trí với ý nghĩ thống kê to lớn khi đánh giá nhũng giá trị số liệu chênh lệch điện áp nhỏ nhất, lớn nhất, trung bình và tiêu chuẩn, cùng với mức độ hội tụ cao.

Cần phải chú ý tới giá trị chênh lệch điện áp tối đa vì dung lƣợng của STATCOM rất nhạy cảm với yếu tố này. Những yêu cầu chặt chẽ hơn về chênh lệch điện áp sẽ là tăng kích thƣớc của STATCOM. Nhóm tác giả cho rằng đây là những kết quả vô cùng hứa hẹn cho các mạng lƣới điện cỡ trung dùng làm mẫu. Tại các hệ thống điện lớn và cực lớn, thuật toán PSO có thể mang lại lợi những ƣu điểm đáng kể so với các phƣơng pháp khác thông qua vệc đƣa ra những giải pháp tốt hơn mà cần ít công sức tính toán hơn.

Những ứng dụng trong tƣơng lai có thể chia làm hai hƣớng.
