Tổng quan nghiên cứu

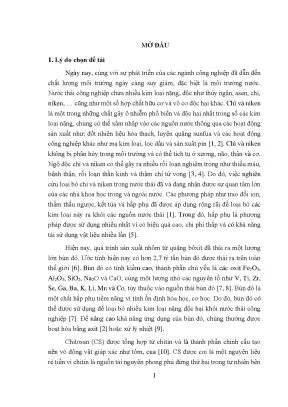

Ô nhiễm môi trường nước do kim loại nặng là một trong những vấn đề nghiêm trọng hiện nay, đặc biệt là sự tồn tại của ion chì (Pb(II)) và niken (Ni(II)) trong nước thải công nghiệp. Theo ước tính, hơn 2,7 tỷ tấn bùn đỏ – chất thải từ quá trình sản xuất nhôm – được thải ra toàn cầu, chứa nhiều oxit kim loại và có tính kiềm cao, gây ảnh hưởng tiêu cực đến môi trường. Chì và niken là hai kim loại nặng phổ biến, có khả năng tích tụ trong cơ thể người và gây ra các bệnh lý nghiêm trọng như rối loạn thần kinh, bệnh thận và thậm chí tử vong. Mục tiêu nghiên cứu là tổng hợp vật liệu bùn đỏ biến tính bằng chitosan nhằm nâng cao khả năng hấp phụ và loại bỏ ion Pb(II) và Ni(II) trong dung dịch nước. Nghiên cứu được thực hiện trong phạm vi phòng thí nghiệm, tập trung vào việc khảo sát các điều kiện hấp phụ tối ưu và cơ chế hấp phụ của vật liệu mới. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc phát triển vật liệu xử lý nước thải kim loại nặng, góp phần giảm thiểu ô nhiễm môi trường và nâng cao hiệu quả kinh tế trong xử lý chất thải công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết hấp phụ vật lý và hóa học, trong đó hấp phụ là quá trình chuyển các ion kim loại từ dung dịch lên bề mặt chất rắn. Hai mô hình đẳng nhiệt hấp phụ chính được áp dụng là mô hình Langmuir và Freundlich, mô tả sự hấp phụ trên bề mặt đồng nhất và không đồng nhất tương ứng. Ngoài ra, mô hình Sips được sử dụng để mô tả hệ hấp phụ không đồng nhất với sự kết hợp ưu điểm của Langmuir và Freundlich. Động học hấp phụ được phân tích qua các mô hình bậc nhất, bậc hai và khuếch tán nội hạt nhằm xác định tốc độ và cơ chế hấp phụ. Các khái niệm chính bao gồm: điểm đẳng điện (pHPZC) của vật liệu, dung lượng hấp phụ cân bằng, hiệu suất hấp phụ và cơ chế tương tác giữa ion kim loại với nhóm chức năng trên bề mặt vật liệu.

Phương pháp nghiên cứu

Nguồn dữ liệu thu thập từ các thí nghiệm tổng hợp vật liệu bùn đỏ biến tính bằng chitosan với các tỉ lệ khối lượng khác nhau (5%, 10%, 20%, 40%). Vật liệu được đặc trưng bằng các phương pháp XRD, SEM, FT-IR, BET, TG-DSC và xác định điểm đẳng điện pHPZC. Quá trình hấp phụ Pb(II) và Ni(II) được khảo sát trong phòng thí nghiệm với các điều kiện biến đổi pH (2-6), thời gian (5-240 phút), khối lượng vật liệu (0,025-0,25 g) và nồng độ ion kim loại ban đầu (500 ppm Pb(II), 50 ppm Ni(II)). Phân tích nồng độ kim loại sau hấp phụ bằng phương pháp phổ hấp thụ nguyên tử (AAS). Phương pháp chọn mẫu là lấy mẫu ngẫu nhiên trong các điều kiện thí nghiệm, cỡ mẫu đủ để đảm bảo độ tin cậy kết quả. Timeline nghiên cứu kéo dài khoảng 6 tháng, bao gồm tổng hợp vật liệu, khảo sát điều kiện hấp phụ, phân tích đặc tính vật liệu và xử lý số liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Diện tích bề mặt vật liệu: Khi hàm lượng chitosan tăng lên 20% khối lượng bùn đỏ, diện tích bề mặt vật liệu RM/CS đạt giá trị tối đa 105,68 m²/g, tăng gần 54% so với bùn đỏ nguyên bản (68,55 m²/g). Khi tăng chitosan lên 40%, diện tích bề mặt không tăng đáng kể (104,05 m²/g).

  2. Điều kiện hấp phụ tối ưu cho Ni(II): Ở pH = 5, hiệu suất hấp phụ Ni(II) đạt 57,71%, tăng từ 34,24% ở pH = 2. Thời gian hấp phụ cân bằng là 180 phút với hiệu suất 57,73%. Khi tăng khối lượng vật liệu từ 0,05 g đến 0,20 g, hiệu suất hấp phụ Ni(II) tăng từ 36,21% lên 81,33%.

  3. Động học hấp phụ Ni(II): Mô hình động học khuếch tán nội hạt mô tả tốt nhất quá trình hấp phụ với hệ số tương quan R² = 0,9582, RMSE = 0,3877 và χ² = 0,1752, cho thấy cơ chế hấp phụ chủ yếu là khuếch tán nội hạt.

  4. Cấu trúc và đặc tính vật liệu: Phổ XRD cho thấy vật liệu RM/CS có cấu trúc mới khác biệt so với bùn đỏ và chitosan riêng lẻ, chứng tỏ sự biến tính thành công. Phổ FT-IR ghi nhận sự dịch chuyển các nhóm chức năng O–H và Si–O, minh chứng cho tương tác hóa học giữa chitosan và bùn đỏ. Phân tích SEM cho thấy vật liệu RM/CS có bề mặt xốp, phân bố hạt đều hơn, thuận lợi cho hấp phụ ion kim loại.

Thảo luận kết quả

Việc tăng diện tích bề mặt vật liệu RM/CS khi thêm chitosan đến 20% cho thấy chitosan không chỉ tạo khung cấu trúc mà còn làm tăng độ xốp, từ đó nâng cao khả năng hấp phụ. Hiệu suất hấp phụ Ni(II) tăng theo pH do sự thay đổi điện tích bề mặt vật liệu và dạng tồn tại của ion Ni(II) trong dung dịch. Mặc dù pH tối ưu là 5, thấp hơn điểm đẳng điện pHPZC = 8,4, hiệu suất hấp phụ vẫn cao, cho thấy hấp phụ không chỉ dựa trên tương tác tĩnh điện mà còn có sự tham gia của cơ chế khuếch tán nội hạt và tạo phức. Kết quả động học phù hợp với nghiên cứu trước đây về hấp phụ kim loại trên vật liệu biến tính, khẳng định tính ổn định và hiệu quả của vật liệu RM/CS. So sánh với các nghiên cứu khác, dung lượng hấp phụ và hiệu suất của vật liệu RM/CS tương đối cao, đồng thời vật liệu có ưu điểm chi phí thấp và thân thiện môi trường. Các biểu đồ thể hiện mối quan hệ giữa pH, thời gian, khối lượng vật liệu với hiệu suất hấp phụ sẽ minh họa rõ ràng các xu hướng này.

Đề xuất và khuyến nghị

  1. Tối ưu hóa quy trình tổng hợp vật liệu RM/CS: Khuyến nghị duy trì tỉ lệ chitosan/bùn đỏ ở mức 20% để đạt diện tích bề mặt và hiệu suất hấp phụ tối ưu. Thời gian khuấy nên duy trì 180 phút để đảm bảo cân bằng hấp phụ.

  2. Ứng dụng trong xử lý nước thải công nghiệp: Đề xuất triển khai thử nghiệm quy mô pilot tại các nhà máy có nước thải chứa Pb(II) và Ni(II) nhằm đánh giá hiệu quả thực tế, với mục tiêu giảm nồng độ kim loại xuống dưới ngưỡng cho phép trong vòng 6 tháng.

  3. Nâng cao khả năng tái sử dụng vật liệu: Khuyến khích nghiên cứu các phương pháp tái sinh vật liệu RM/CS sau quá trình hấp phụ để giảm chi phí vận hành và tăng tính bền vững.

  4. Mở rộng nghiên cứu hấp phụ các kim loại nặng khác: Đề xuất khảo sát khả năng hấp phụ của vật liệu RM/CS đối với các ion kim loại độc hại khác như Cr(VI), Cd(II), As(III) nhằm đa dạng hóa ứng dụng.

  5. Chính sách hỗ trợ và hợp tác nghiên cứu: Khuyến nghị các cơ quan quản lý môi trường và doanh nghiệp phối hợp hỗ trợ nghiên cứu, phát triển và ứng dụng vật liệu mới trong xử lý ô nhiễm kim loại nặng.

Đối tượng nên tham khảo luận văn

  1. Các nhà nghiên cứu và sinh viên ngành môi trường, hóa học vật liệu: Luận văn cung cấp cơ sở lý thuyết và thực nghiệm chi tiết về vật liệu hấp phụ mới, giúp phát triển các đề tài nghiên cứu liên quan.

  2. Doanh nghiệp xử lý nước thải công nghiệp: Thông tin về vật liệu RM/CS và quy trình hấp phụ có thể ứng dụng để cải tiến công nghệ xử lý nước thải chứa kim loại nặng, giảm chi phí và nâng cao hiệu quả.

  3. Cơ quan quản lý môi trường và chính sách: Kết quả nghiên cứu hỗ trợ xây dựng các tiêu chuẩn, quy định về xử lý nước thải và quản lý chất thải công nghiệp, góp phần bảo vệ môi trường.

  4. Các tổ chức phi chính phủ và cộng đồng quan tâm đến bảo vệ môi trường: Luận văn cung cấp kiến thức về tác động của kim loại nặng và giải pháp xử lý thân thiện, giúp nâng cao nhận thức và thúc đẩy các hoạt động bảo vệ môi trường.

Câu hỏi thường gặp

  1. Vật liệu bùn đỏ biến tính bằng chitosan có ưu điểm gì so với các vật liệu hấp phụ khác?
    Vật liệu này tận dụng nguồn phế thải bùn đỏ và chitosan tự nhiên, chi phí thấp, thân thiện môi trường, có diện tích bề mặt lớn và khả năng hấp phụ ion Pb(II), Ni(II) hiệu quả, đồng thời dễ tái sử dụng.

  2. Điều kiện pH ảnh hưởng thế nào đến quá trình hấp phụ ion kim loại?
    pH ảnh hưởng đến điện tích bề mặt vật liệu và dạng tồn tại của ion kim loại. Trong nghiên cứu, pH tối ưu là 5, khi đó hiệu suất hấp phụ Ni(II) đạt trên 57%, do bề mặt vật liệu có điện tích phù hợp để tương tác với ion kim loại.

  3. Thời gian hấp phụ cân bằng là bao lâu?
    Thời gian hấp phụ cân bằng được xác định là 180 phút, sau thời gian này hiệu suất hấp phụ không tăng đáng kể, cho thấy vật liệu đã đạt trạng thái bão hòa hấp phụ.

  4. Cơ chế hấp phụ chính của vật liệu RM/CS là gì?
    Cơ chế hấp phụ chủ yếu là khuếch tán nội hạt, ngoài ra còn có sự tương tác hóa học giữa các nhóm chức năng của chitosan và ion kim loại, không chỉ dựa vào tương tác tĩnh điện.

  5. Vật liệu RM/CS có thể tái sử dụng được không?
    Mặc dù nghiên cứu chưa tập trung vào tái sử dụng, nhưng do tính chất vật liệu và cơ chế hấp phụ, khả năng tái sinh và tái sử dụng vật liệu là khả thi và cần được nghiên cứu thêm để nâng cao hiệu quả kinh tế.

Kết luận

  • Đã tổng hợp thành công vật liệu bùn đỏ biến tính bằng chitosan với diện tích bề mặt tối ưu 105,68 m²/g ở tỉ lệ chitosan 20%.
  • Vật liệu RM/CS có khả năng hấp phụ ion Pb(II) và Ni(II) hiệu quả, với điều kiện hấp phụ tối ưu pH = 5, thời gian 180 phút.
  • Cơ chế hấp phụ chủ yếu là khuếch tán nội hạt, được xác nhận qua mô hình động học với hệ số tương quan R² = 0,9582.
  • Nghiên cứu góp phần phát triển vật liệu xử lý nước thải kim loại nặng từ nguồn phế thải công nghiệp và tài nguyên sinh học tái tạo.
  • Đề xuất triển khai ứng dụng thực tế và nghiên cứu mở rộng về tái sử dụng vật liệu trong các giai đoạn tiếp theo.

Hành động tiếp theo là tiến hành thử nghiệm quy mô pilot tại các nhà máy xử lý nước thải công nghiệp và nghiên cứu khả năng tái sinh vật liệu nhằm hoàn thiện công nghệ xử lý kim loại nặng hiệu quả, bền vững.
