Nghiên cứu biện pháp xử lý nền đập đất hồ Duồng tỉnh Bắc Giang

Luận văn thạc sĩ kỹ thuật phân tích xây dựng công trình thủy nghiên cứu các biện pháp xử lý nền đập đất hồ duồng tỉnh bắc giang, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải

• Tác giả: Lưu Xuân Chiến
• Người hướng dẫn: PGS. Trịnh Minh Thụ
• Trường học: Trường Đại học Thủy Lợi
• Đề tài: Biện Pháp Xử Lý Nền Đập Đất Hồ Duồng, Bắc Giang
• Loại tài liệu: luận văn
• Năm xuất bản: 2013
• Địa điểm: Hà Nội

Mục lục chi tiết

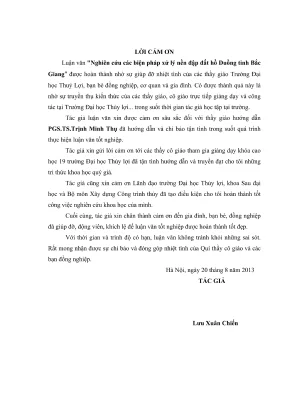

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• MỞ ĐẦU
• 1. CHƯƠNG 1: TONG QUAN VỀ TĨNH HÌNH XÂY DỰNG DAP Ở VIỆT NAM
• 1.1. TONG QUAN VỀ TINH HÌNH XÂY DỰNG DAP Ở VIỆT NAM
• 1.2. ĐẶC DIEM KHÍ TƯỢNG THUY VAN Ở VIET NAM
• 1.3. ĐẶC DIEM DIA CHAT CHUNG CUA NEN DAP DANG NƯỚC Ở VIET NAM
• 2. CHƯƠNG 2: CƠ SO LÝ THUYẾT
• 2.1. LỊCH SỬ PHÁT TRIỂN CỦA NGHIÊN CỨU THÁM
• 2.2. CÁC PHƯƠNG PHÁP GIẢI BÀI TOÁN THÁM BẰNG LÝ THUYẾT CƠ ĐIỆN
• 2.2.1. Phương pháp cơ học chất lỏng
• 2.2.2. Phương pháp thủy lực
• 2.2.3. Phương pháp thực nghiệm
• 2.2.4. Phương pháp số
• 2.3. GIẢI BÀI TOÁN BẰNG PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN
• 2.4. KHÁI QUÁT CHUNG VỀ TÍNH ỨNG SUẤT BIẾN DẠNG
• 2.5. TÍNH ỨNG SUẤT VÀ BIẾN DẠNG CỦA NỀN THEO PHƯƠNG PHÁP
• 2.6. CÁC PHƯƠNG PHÁP TÍNH TOÁN ỔN ĐỊNH NỀN CÁC CÔNG TRÌNH THỦY CÔNG HIỆN NAY
• 2.6.1. Nghiên cứu thực nghiệm
• 2.6.2. Nghiên cứu lý thuyết
• 2.6.3. Các phương pháp dùng mặt trượt giả định
• 2.7. TỔNG QUAN VỀ CÁC PHƯƠNG PHÁP TÍNH ỔN ĐỊNH MÁI DỐC
• 2.7.1. Cơ sở các phương pháp tính ổn định trượt mái
• 2.7.2. Một số phương pháp tính ổn định mái theo phương pháp mặt trượt
• 2.8. KẾT LUẬN CHƯƠNG 2
• 3. CHƯƠNG 3: NGHIÊN CỨU CÁC BIỆN PHÁP XỬ LÝ NỀN
• 3.1. GIỚI THIỆU CHUNG
• 3.2. CÁC PHƯƠNG PHÁP XỬ LÝ TĂNG ỔN ĐỊNH
• 3.2.1. Nhóm các phương pháp gia cố nền bằng thiết bị tiêu nước thẳng đứng
• 3.2.2. Gia cố nền bằng vải địa kỹ thuật
• 3.2.3. Nhóm các phương pháp gia cố nền bằng chất kết dính
• 3.2.4. Nhóm các phương pháp vật lý gia cố nền đất yếu
• 3.2.5. Dùng biện pháp thi công để xử lý nền
• 3.3. CÁC GIẢI PHÁP XỬ LÝ NHẰM TĂNG KHẢ NĂNG CHỐNG THẤM CỦA ÁP DẰNG
• 3.3.1. Giải pháp chống thấm bằng tường nghiêng và sân phủ
• 3.3.2. Giải pháp chống thấm bằng tường răng kết hợp lai giữa
• 3.3.3. Giải pháp chống thấm bằng tường hào Bentonite
• 3.3.4. Giải pháp chống thấm bằng khoan phụt
• 3.3.5. Giải pháp chống thấm bằng cọc xi măng - đất
• 3.4. KẾT LUẬN CHƯƠNG 3
• 4. CHƯƠNG 4: ỨNG DỤNG TÍNH TOÁN, CHỌN BIỆN PHÁP XỬ LÝ NỀN CHO ĐẬP ĐẤT HỒ DUỒNG TỈNH BẮC GIANG
• 4.1. GIỚI THIỆU CHUNG VỀ CÔNG TRÌNH
• 4.2. Đặc điểm địa hình, địa mạo vùng lòng hồ và đầu mối
• 4.3. Điều kiện địa chất
• 4.4. Mục tiêu và nhiệm vụ của dự án
• 4.5. Các thông số kỹ thuật chủ yếu và quy mô công trình
• 4.6. CƠ SỞ LÝ THUYẾT CỦA PHẦN MỀM GEO-SLOPE
• 4.6.1. Giới thiệu phần mềm Geo-Slope
• 4.6.2. Tổng quan về lý thuyết
• 4.6.3. Mô hình hóa bài toán
• 4.7. PHÂN TÍCH THẤM, ỨNG SUẤT - BIẾN DẠNG CỦA NỀN THIÊN NHIÊN
• 4.7.1. Mô hình hóa bài toán
• 4.7.2. Kết quả tính toán
• 4.7.3. Nhận xét kết quả tính toán
• 4.8. PHÂN TÍCH THẤM, ỨNG SUẤT - BIẾN DẠNG CỦA NỀN SAU KHI XỬ LÝ
• 4.8.1. Trường hợp 2: Nền được xử lý bằng phương pháp khoan phụt vữa xi măng tạo màng chống thấm ở giữa chân khay
• 4.8.2. Trường hợp 3: Dùng tường nghiêng, sân phủ bằng đất sét
• 4.8.3. Trường hợp 4: Dùng tường nghiêng bằng đất sét kết hợp khoan phụt ở chân tường sân
• 4.8.4. Trường hợp 5: Dùng tường nghiêng bằng đất sét kết hợp đóng cừ bê tông ở chân tường. Nhận xét và đánh giá kết quả
• 4.9. SO SÁNH LỰA CHỌN GIẢI PHÁP XỬ LÝ NỀN
• 4.10. KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Giới thiệu tổng quan về đập đất hồ Duồng Bắc Giang

Đập đất hồ Duồng, Bắc Giang là một trong những công trình thủy lợi quan trọng, đóng vai trò trong việc điều tiết nước và cung cấp nước cho nông nghiệp cũng như sinh hoạt. Đặc điểm địa chất của khu vực này khá phức tạp, với nhiều lớp đất khác nhau, bao gồm đất bồi tích và các lớp đá bazan. Việc xây dựng và duy trì sự ổn định của nền đập là rất cần thiết để đảm bảo an toàn cho công trình. Các vấn đề như thấm nước qua nền đập và lún không đều thường xảy ra, đòi hỏi các biện pháp xử lý nền đập hiệu quả nhằm nâng cao khả năng chịu lực và ổn định cho công trình.

1.1. Tình hình xây dựng đập đất ở Việt Nam

Tại Việt Nam, đập đất được xây dựng phổ biến nhờ vào các ưu điểm như chi phí thấp, dễ thi công và khả năng thích ứng với các điều kiện địa chất khác nhau. Tuy nhiên, các công trình này cũng thường gặp phải những vấn đề về quản lý nước và bảo trì đập. Nhiều đập đất đã được xây dựng từ những năm 1990 và hiện nay đang đối mặt với tình trạng xuống cấp, cần có các giải pháp cải tạo đất và xử lý thấm để đảm bảo an toàn cho công trình.

II. Các biện pháp xử lý nền đập đất

Để xử lý nền đập đất hồ Duồng, nhiều biện pháp xây dựng đã được đề xuất. Các phương pháp này bao gồm việc gia cố nền bằng các thiết bị tiêu nước thẳng đứng, sử dụng vải địa kỹ thuật để tăng cường khả năng chịu lực, và áp dụng các chất kết dính để cải thiện tính chất của địa chất công trình. Việc lựa chọn giải pháp phù hợp không chỉ giúp tăng cường khả năng chống thấm mà còn đảm bảo tính ổn định cho nền đập. Các kỹ thuật như khoan phụt và chống thấm bằng tường nghiêng cũng đã được áp dụng nhằm hạn chế tình trạng thấm nước qua nền đập.

2.1. Phương pháp gia cố nền bằng thiết bị tiêu nước

Sử dụng thiết bị tiêu nước thẳng đứng là một trong những giải pháp hiệu quả để xử lý nền đập đất. Phương pháp này giúp giảm áp lực nước trong đất, từ đó hạn chế tình trạng thấm nước và lún không đều. Việc lắp đặt thiết bị tiêu nước cần được thực hiện một cách chính xác để đảm bảo hiệu quả tối ưu. Các nghiên cứu cho thấy, việc áp dụng công nghệ này đã mang lại kết quả tích cực trong việc nâng cao khả năng chịu lực của nền đập, đồng thời giảm thiểu rủi ro cho công trình.

2.2. Sử dụng vải địa kỹ thuật

Vải địa kỹ thuật là một giải pháp quan trọng trong việc gia cố nền đập. Chúng giúp phân tán tải trọng, giảm thiểu hiện tượng lún và tăng cường khả năng chống thấm cho nền đập. Việc sử dụng vải địa kỹ thuật không chỉ cải thiện tính chất cơ lý của đất mà còn giúp tăng cường độ bền cho công trình. Các nghiên cứu đã chỉ ra rằng, việc kết hợp vải địa kỹ thuật với các biện pháp khác sẽ tối ưu hóa hiệu quả xử lý nền đập, đảm bảo an toàn cho công trình trong dài hạn.

III. Đánh giá và khuyến nghị

Việc nghiên cứu và áp dụng các biện pháp xử lý nền đập tại hồ Duồng, Bắc Giang có ý nghĩa quan trọng trong việc nâng cao hiệu quả và an toàn cho công trình. Các giải pháp như gia cố nền, sử dụng vải địa kỹ thuật và các phương pháp chống thấm đã cho thấy hiệu quả tích cực trong thực tế. Tuy nhiên, cần có sự theo dõi và đánh giá liên tục để điều chỉnh các biện pháp phù hợp với tình hình thực tế của công trình. Đề xuất tiếp theo là cần có một nghiên cứu sâu hơn về các phương pháp xử lý khác, nhằm tìm ra giải pháp tối ưu cho nền đập đất.

3.1. Nghiên cứu sâu hơn về các giải pháp xử lý

Để đảm bảo tính hiệu quả và an toàn cho nền đập, cần tiếp tục nghiên cứu và phát triển các phương pháp xử lý mới. Việc áp dụng công nghệ hiện đại và các phương pháp tính toán tiên tiến sẽ giúp nâng cao khả năng dự đoán và xử lý các vấn đề liên quan đến nền đập. Các giải pháp này không chỉ giúp cải thiện tình trạng hiện tại mà còn tạo nền tảng vững chắc cho các công trình tương lai.

Nội dung chính

Tổng quan nghiên cứu

Việt Nam hiện có trên 7.000 hồ chứa thủy điện và thủy lợi đã tích nước, trong đó có 35 đập cao từ 50m trở lên, phân bố rộng khắp 44/63 tỉnh thành. Đập đất chiếm tỷ lệ lớn do ưu điểm về kinh tế, an toàn và thân thiện môi trường. Tuy nhiên, nền đập thường gặp các vấn đề về thấm nước, lún không đều, gây mất ổn định công trình. Tại tỉnh Bắc Giang, nhiều công trình đập đất phục vụ tưới tiêu nông nghiệp đang được xây dựng trên nền địa chất phức tạp với các lớp đất bồi tích có hệ số thấm lớn, gây thấm nước qua nền đập và đê quai thượng hạ lưu.

Mục tiêu nghiên cứu là đánh giá các biện pháp xử lý nền đập đất hồ Duồng, huyện Lục Ngạn, tỉnh Bắc Giang nhằm đảm bảo tính ổn định và chống thấm hiệu quả, đồng thời tối ưu về mặt kinh tế và kỹ thuật. Nghiên cứu tập trung vào phân tích đặc điểm địa chất, khí tượng thủy văn, tính toán thấm và ứng suất biến dạng nền đập qua các phương pháp lý thuyết và phần mềm Geo-Slope trong giai đoạn 2013. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc lựa chọn giải pháp xử lý nền phù hợp, góp phần nâng cao độ bền và an toàn cho các công trình thủy lợi tương tự trên địa bàn tỉnh Bắc Giang và các vùng có điều kiện địa chất tương đồng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết thấm nước trong môi trường lỗ rỗng: Định luật Darcy và phương trình vi phân vận động nước dưới đất được phát triển từ năm 1856, làm cơ sở cho tính toán lưu lượng và áp lực thấm qua nền đập.
• Phương pháp phần tử hữu hạn (PTHH): Sử dụng để giải bài toán thấm và tính toán ứng suất biến dạng nền đập với mô hình toán học phức tạp, cho phép mô phỏng điều kiện biên và tính chất không đồng nhất của nền đất.
• Lý thuyết cân bằng giới hạn (CBGH): Áp dụng để đánh giá ổn định nền đập, xác định tải trọng giới hạn phá hoại dựa trên tiêu chuẩn phá hoại Coulomb với các tham số cơ lý như lực dính và góc ma sát trong.
• Phương pháp mặt trượt giả định: Bao gồm các phương pháp Bishop, Terzaghi, và Spencer để phân tích ổn định mái dốc đập đất, xác định hệ số an toàn chống trượt.

Các khái niệm chính bao gồm: hệ số thấm, ứng suất hiệu dụng, biến dạng đàn hồi và dẻo, tải trọng giới hạn, mặt trượt nguy hiểm, và hệ số an toàn ổn định.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm khảo sát địa chất hiện trường, số liệu khí tượng thủy văn, và các thông số cơ lý đất lấy từ các mỏ vật liệu xây dựng tại Bắc Giang. Cỡ mẫu khảo sát khoảng vài chục điểm lấy mẫu đất tại vị trí nền đập và vùng lân cận.

Phương pháp phân tích gồm:

• Tính toán thấm nước qua nền đập bằng phần mềm Geo-Slope, mô hình hóa dòng thấm và áp lực nước trong nền.
• Phân tích ứng suất và biến dạng nền đập theo phương pháp phần tử hữu hạn, đánh giá khả năng chịu tải và biến dạng của nền.
• So sánh các phương án xử lý nền như khoan phụt vữa xi măng, xây tường nghiêng bằng đất sét, sử dụng vật liệu chống thấm Bentonite, và kết hợp các biện pháp gia cố vật lý.
• Đánh giá hiệu quả kỹ thuật và kinh tế của từng phương án dựa trên kết quả tính toán và điều kiện thi công thực tế.

Thời gian nghiên cứu tập trung trong năm 2013, tại công trình hồ Duồng, huyện Lục Ngạn, tỉnh Bắc Giang.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Đặc điểm địa chất nền đập: Nền đập hồ Duồng gồm các lớp đất bồi tích lòng sông có hệ số thấm cao (khoảng 10^-5 cm/s), lớp đất sét phong hóa dày 3-4m, và các lớp đất bazan phong hóa vừa đến mạnh. Đặc tính này gây ra hiện tượng thấm mạnh qua nền đập, làm tăng nguy cơ mất ổn định.

2. Phân tích thấm và ứng suất biến dạng: Kết quả tính toán bằng Geo-Slope cho thấy lưu lượng thấm qua nền đập có thể đạt đến mức khoảng 10^-4 m^3/s trong điều kiện không xử lý, gây áp lực nước lớn tại chân đập. Sau khi áp dụng biện pháp khoan phụt vữa xi măng tạo tường chống thấm, lưu lượng thấm giảm trên 70%, áp lực nước giảm tương ứng, nâng cao độ ổn định nền.

3. So sánh các biện pháp xử lý nền: Phương án sử dụng tường nghiêng bằng đất sét kết hợp khoan phụt vữa xi măng cho hệ số an toàn ổn định nền đạt trên 1.5, cao hơn 20% so với phương án chỉ dùng tường nghiêng đất sét. Biện pháp chống thấm bằng tường hào Bentonite giảm lưu lượng thấm khoảng 60%, nhưng chi phí cao hơn 15% so với phương án khoan phụt.

4. Hiện trạng các đập tại Bắc Giang: Theo thống kê năm 2013, trên địa bàn tỉnh có nhiều đập đất có chiều cao trên 15m và dung tích lớn, trong đó khoảng 40% đập có hiện tượng nứt và thấm nhẹ đến trung bình, cần được xử lý kịp thời để đảm bảo an toàn.

Thảo luận kết quả

Nguyên nhân chính gây thấm và mất ổn định nền đập là do đặc điểm địa chất phức tạp với các lớp đất bồi tích có hệ số thấm lớn và lớp đất sét phong hóa không đồng đều. Việc lựa chọn biện pháp xử lý nền phải dựa trên phân tích kỹ thuật chi tiết và điều kiện thi công thực tế.

So với các nghiên cứu trước đây, kết quả cho thấy phương pháp khoan phụt vữa xi măng kết hợp tường nghiêng đất sét là giải pháp tối ưu về mặt kỹ thuật và kinh tế cho hồ Duồng. Kết quả tính toán có thể được trình bày qua biểu đồ lưu lượng thấm trước và sau xử lý, bảng so sánh hệ số an toàn và chi phí các phương án xử lý.

Ý nghĩa của nghiên cứu là cung cấp cơ sở khoa học cho việc thiết kế và thi công các công trình đập đất trên nền địa chất tương tự, góp phần nâng cao độ bền và an toàn công trình thủy lợi tại Bắc Giang và các vùng lân cận.

Đề xuất và khuyến nghị

1. Áp dụng biện pháp khoan phụt vữa xi măng tạo tường chống thấm: Thực hiện trong vòng 6 tháng trước khi thi công đắp đập, nhằm giảm lưu lượng thấm qua nền đập ít nhất 70%, do Ban Quản lý dự án và nhà thầu thi công chịu trách nhiệm.

2. Xây dựng tường nghiêng bằng đất sét kết hợp sân phủ chống thấm: Triển khai đồng thời với khoan phụt, đảm bảo hệ số an toàn nền đạt trên 1.5, thời gian thi công dự kiến 4 tháng, do đơn vị thi công và tư vấn giám sát phối hợp thực hiện.

3. Sử dụng vật liệu Bentonite cho các vị trí tiếp giáp chân đập và đê quai: Áp dụng tại các khu vực có nguy cơ thấm cao, nhằm tăng khả năng chống thấm, thời gian thi công 3 tháng, do nhà thầu chuyên ngành chịu trách nhiệm.

4. Tăng cường công tác khảo sát địa chất và giám sát thi công: Định kỳ kiểm tra chất lượng xử lý nền, đảm bảo các biện pháp thi công đúng thiết kế, giảm thiểu sai sót kỹ thuật, do Sở Nông nghiệp & PTNT Bắc Giang phối hợp với đơn vị tư vấn thực hiện.

Các giải pháp trên cần được triển khai đồng bộ, có kế hoạch cụ thể và giám sát chặt chẽ để đảm bảo hiệu quả lâu dài cho công trình.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế công trình thủy lợi và thủy điện: Nghiên cứu giúp lựa chọn giải pháp xử lý nền phù hợp với đặc điểm địa chất phức tạp, nâng cao độ an toàn công trình.

2. Nhà thầu thi công và giám sát xây dựng đập đất: Áp dụng các biện pháp xử lý nền hiệu quả, đảm bảo chất lượng thi công và giảm thiểu rủi ro thấm, lún không đều.

3. Cơ quan quản lý và vận hành công trình thủy lợi: Hiểu rõ các nguyên nhân gây mất ổn định nền đập, từ đó xây dựng kế hoạch bảo trì, kiểm tra và xử lý kịp thời.

4. Các nhà nghiên cứu và sinh viên ngành xây dựng công trình thủy lợi, địa kỹ thuật: Tham khảo phương pháp nghiên cứu, mô hình tính toán và ứng dụng phần mềm Geo-Slope trong phân tích thấm và ổn định nền đập.

Câu hỏi thường gặp

1. Tại sao đập đất được sử dụng phổ biến ở Việt Nam?
   Đập đất có ưu điểm giá thành thấp, tận dụng vật liệu địa phương, dễ thi công và thích ứng tốt với độ lún nền. Ngoài ra, đập đất thân thiện với môi trường và có kinh nghiệm quản lý vận hành lâu đời.

2. Nguyên nhân chính gây thấm nền đập đất là gì?
   Do đặc điểm địa chất nền gồm các lớp đất bồi tích có hệ số thấm lớn, lớp đất sét phong hóa không đồng đều, cùng với thiết kế và thi công chưa phù hợp dẫn đến thấm nước qua nền đập.

3. Phương pháp khoan phụt vữa xi măng có ưu điểm gì?
   Phương pháp này tạo thành tường chống thấm vững chắc trong nền đất, giảm lưu lượng thấm trên 70%, nâng cao độ ổn định và tuổi thọ công trình với chi phí hợp lý.

4. Phần mềm Geo-Slope được sử dụng như thế nào trong nghiên cứu?
   Geo-Slope mô phỏng dòng thấm và ứng suất biến dạng nền đập theo mô hình phần tử hữu hạn, giúp đánh giá hiệu quả các biện pháp xử lý nền và lựa chọn giải pháp tối ưu.

5. Làm thế nào để đảm bảo hiệu quả lâu dài của biện pháp xử lý nền?
   Cần kết hợp khảo sát địa chất kỹ lưỡng, thi công đúng quy trình, giám sát chặt chẽ và bảo trì định kỳ để phát hiện và xử lý kịp thời các hiện tượng thấm, lún không đều.

Kết luận

• Đập đất là loại công trình thủy lợi phổ biến tại Việt Nam, đặc biệt tại Bắc Giang với nhiều hồ chứa có nền địa chất phức tạp.
• Nền đập hồ Duồng có đặc điểm địa chất gồm các lớp đất bồi tích và đất sét phong hóa, gây thấm mạnh và mất ổn định nếu không xử lý đúng cách.
• Phương pháp khoan phụt vữa xi măng kết hợp xây tường nghiêng đất sét là giải pháp hiệu quả, giảm lưu lượng thấm trên 70% và nâng cao hệ số an toàn nền đập.
• Nghiên cứu sử dụng phần mềm Geo-Slope và phương pháp phần tử hữu hạn để mô phỏng thấm và ứng suất biến dạng, cung cấp cơ sở khoa học cho thiết kế và thi công.
• Đề xuất triển khai đồng bộ các biện pháp xử lý nền trong vòng 6 tháng, đồng thời tăng cường giám sát và bảo trì để đảm bảo an toàn công trình lâu dài.

Luận văn khuyến nghị các nhà quản lý, kỹ sư và nhà thầu áp dụng kết quả nghiên cứu để nâng cao chất lượng và độ bền các công trình đập đất tại Bắc Giang và các vùng có điều kiện tương tự. Để biết thêm chi tiết và ứng dụng thực tiễn, độc giả có thể liên hệ với Trường Đại học Thủy lợi hoặc các đơn vị tư vấn chuyên ngành.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1. Tính cấp thiết của để tủ Đối với các công trình thủy lợi, đập chiếm một vị tí quan trọng trong cụm công trình đầu môi của các hồ chứa hoặc các công trình dâng nước. Ở nước ta, đập. đất được xây dựng rit phổ biến do đặc điểm an toàn, kinh tẾ và đảm bảo vệ sinh môi trường xây dựng.

Đập dit có thể xây dụng trên nhiề loại nền, dễ thích ứng với độ lún của n bị nứt nề g. phá hoại đập. Ngoài ra còn tin dụng được vt li dia phương, giảm giá thành, thi công đơn giản. Do các đặc tinh tu việt đó nên đập “đất ngày cảng được phổ biển rộng rãi ở nước ta cũng như trên thể giới.

6 Việt Nam hiện nay dập dit đã xây dựng rất phổ biển do nó có nhiều ưu điểm như: Giá rẻ, không tốn các vật liệu đắt khác như sắt, thép, xi măng; Cầu tạo dion giản chống chin động tt; DE quản lý, tôn cao ngoài ra trên thé giới cổ nhiều Kinh nghiệm về thiết kế, thi công cũng như quản lý van hành. Do vay đập đắt ngày cảng được sử dụng rộng rải không những ở nước ta mà còn rt nhiễu nước trên thé giới. Do thường xây đập trên các dòng sông, subi nên đặc diễm của nền đập thưởng là các lớp phong hỏa, cuội sỏi, hoặc đá nit nẻ mạnh có độ mắt nước lớn.Do đỏ khi xây dựng dp dâng thường xả ra hiện tượng thắm mắt nước lớn, lún nhiều và lún không đều gây mắt én định công trình “Trong xây đựng các công trình thủy lợi, thiy điện công tác xử lý chống thắm, cho nén công trình thường không thé thiếu được. Việc chống thắm cho nén thường rất phúc tạp phụ thuộc vào nhiều yếu tổ tự nhiền, giải pháp kỹ thuật và công nghệ thi công.

Trong xu hướng phát tiển kỹ thuật xây dựng nồi chung và xử lý nén nói riêng có rất nhiều tiến bộ, nhiều giải pháp đã được ứng dụng mang lại hiệu quả cao. Việc nghiên cứu lựa chọn giải pháp thích hợp với đặc điểm địa chất của nỀn mồng và công nghệ thi công mang lại hiệu quả kinh t kỹ thuật cao ‘Tai Bắc Giang, nhiều công trình hỗ đập phục vụ cho việc điễu tit nước tưới, tiêu phục vụ sin xuất nông nghiệp và sinh hoạt đã và đang được xây dựng. Với mục dich nghiên cứu sâu hơn về các biện pháp xử lý nền đập đất, giúp cho quá trình tính toán thiết kế đập có giải pháp kỹ thuật thực sự an toàn, tạo cơ sở cho việc tối ưu hóa về kết cấu và điều kiện kinh tế đối với các công trinh hồ đập ở địa bin tinh Bắc Giang. Việc thực hiện để tai "Na cứu các biện pháp xử lý nền đập đắt hồ Dudng tỉnh Bắc Giang” là một yêu cầu thực sự cin thiết 'Với công trình hồ chứa hồ Dung tinh Bắc Giang có đặc điểm địa chất khá.

phức tạp và có những đặc trưng chung của dia chất khu vực xây dựng đập thuỷ lợi trên địa bản tỉnh Bắc Giang. Địa ting tại tuyén trần gồm các lớp phủ pha tàn tích (lap 2b, lớp 2c, lớp 4a, và lớp ác) tương đổi diy và các đới đả phong hỏa mạnh, phong hoá vừa tương đối diy. Các lớp dit 2b, lớp 2e là lớp phủ bồi tích của lồng sông và thêm bậc 1, có hệ s thắm lớn, gây thắm nước qua nền đập, đối với nền đập, cũng như dé quai thượng hạ lưu là yếu tổ không thuận lợi đồi hỏi phải có biện pháp thiết kế phủ hợp đảm bảo én định công trình. Việc lựa chọn một giải pháp cho phù „ kế cấu công tỉnh này mang li hiệu quả nh tế vã bảo đảm điều kiện kỹ thật cho công trình.

Mục đích của đề tài: = Tinh toán với các phương dn xử lý nền khác nhau với các điều kiện biên khác nhau. cde phương ấn xử lý nén đập hiệu quả đảm bảo tính kính tế và ky thuật của công trình. ~ Kiến nghị phương pháp xử lý nền đập hợp lý cho công trinh đặp hồ Duỗng huyện Lục Ngan - tinh Bắc Giang 3. Cách tidy p cận và phương pháp nghiên cứ Nghiên cứu cơ sở lý thuyết về thắm và các biện pháp xử lý nền nhằm tăng khả năng chống thắm, én định của nền để tính toán thấm và én định nền theo các phương pháp khác nhan và đưa ra các biện pháp xử lý nỀn, Có sử dụng phần mềm Geo-Slope.

So sánh các phương án xử lý về điều kiện kinh tế kỹ thuật. Kết quả dự kiến đạt được: Nắm được cơ sở lý thuyết về tinh thắm, én định của nén tổng quan các phương pháp xử lý chồng thắm cho nén công trình và điều kiện ứng dung đồng thời so sánh các phương án xử lý về điều kiện ánh tế kỹ thuật Ứng dung kết quả tỉnh toán và lựa chọn được phương ấn xử lý cho công trình i huyền Lục Ngoc tính Bắc Giang CHƯƠNG1 ‘TONG QUAN VỀ TĨNH HÌNH XÂY DỰNG DAP Ở VIỆT NAM 1. TONG QUAN VỀ TINH HÌNH XÂY DỰNG DAP Ở VIỆT NAM Theo Phó cục trưởng Cục Giái định Nha nước về it lượng công trình xây dmg, Bộ Xây Dựng ~ Phạm Tién Văn, hiện nay trên cả nước có trên 7000 hỗ chứa thuỷ điện, thuỷ lợi đã tích nước, trong đó 35 đập cao từ 50m trở lên (Đập thuỷ điện 32 si, đập thu lợi 03 edi) 605 Đập cao từ 15m đến Sôm hoặc cổ dung tích hỗ từ 3 ti a m3 trở én (Đập thuỷ điện 54 cái: Đập thuỷ lợi 551 cả): Công tình cao dưới 15m và dung tích hồ chứa nhỏ hơn 3 triệu m3 khoảng trên 6000 cái phân bố ở 44/63 tinh thành. Ngoài ra côn một số đập có chiều cao thắp, dung tích hd nhỏ giao cho cắp xã, huyện quản ý Đập có độ cao 50m trở lên: 35 dip (13 đập bé tông RCC, 07 dip CVC, 08 đập dit, 04 đập đá đỗ bê tông bản mặt, 03 dip đá đổ chống thắm lõi sẻ).

Các đập này không có tn tại lớn về mặt kỹ thuật, không có các biểu hiện bắt thường (kin, nứt lớn và nguy hiểm). Các giá tị quan trie về lún, chuyển vi biến dang đều nằm trong giới hạn cho phép, vị thắm có 07/13 đập bê tông RCC có thắm qua khe nhiệt vào hành lang kiếm tra hoặc qua các mạch ding thi công thắm trên 2014: Thuỷ điện Bản Vẽ, Thuy điện Sẽ San 4, Thuy điện Đồng Nai 4, Thuỷ điện Sông Tranh 2, Thuỷ điện Ka Nawk, Thuỷ điện Đồng Nai 3, Số đập còn lại có hiện tượng thắm nhẹ dưới 10s Các công trình này đã được tích cực xử lý chống thấm (Bơm keo Epoxy, Polyme, quét sơn chống thắm thượng hu.) va bước đầu cho thấy có hiệu qua Đập có độ cao từ 15m đến 50m hoặc dung tích hồ chứa trên 3 triệu m3; “rong số 54 đập chính dip thuỷ điện có 4 đập có thim nhẹ: Thuỷ điện Hương Sơn (Hà Tĩnh), Thuy điện Ea Krông Rou (Khánh Hoà), Thuy điện Đa Nhim (Lâm. nền đập có hiện tượng thắm nước qua nền đá Bazan lỗ rỗng với lưu lượng thắm én định, không ảnh hưởng đến an toàn đập. Nhìn chung các công trình hiện dang vận ảnh bình thường, ôn định, các hang mục qua kiém ta bằng trực quan không phát hiện các hiện tượng bắt thường.

Đối với các đập thuy lợi hầu hết các đập chính kết cầu bằng đất dip (ete hồ chứa Sông Lòng Sông ~ Bình Thuận và đập Tân Giang ~ Ninh Thuận có kết cẩu BTTL). Các hiện tượng thường thấy ở các đập là: 44/551 đập có hiện tượng nứt, hiện tượng thắm xuất hiện ở 228/551 đập, biến dạng mái đập ở 101/551 đập. Bbi với tình trang thẩm thi edn được xử lý kịp thời nếu không sẽ nguy hiểm đối với đập đất Đập có độ cao dưới 15m và dung tích hd chứa dưới 3 triệu m3: Trên 80% đập được xây dựng từ trước những năm 1990, kết cầu chủ yếu bằng dat đắp từ vật liệu tại chỗ, thi công bằng phương pháp thủ công. Một số đập đã bị xuống cấp nghiêm trọng tập trung ở một số địa phương như: Tuyên Quang 57/503 công trình, “Thừa Thiên Huế 18/55 công trình, Quảng Trị 40/123 công trình, Quảng Ninh 69 công trình, Lạng Sơn 34/68 công trình, Phú thọ 107/613 công trình.

Danh mục một số hồ đập lớn ở Việt Nam theo tổng hợp của TS, Trịnh Công Vin được tổng hợp theo bảng 1-1 “Băng 1.1: Một s hồ đập ln ở Viết Nam Chiều | Đang ‘i Têncông nh | NHMXÂY | Tego" | QS goa | Bune ich me Hmax bộ (mì) (1m) (10m) Hồ chứa nước núi Cốc ¡ 1973-1982 | 27 850 175.5 168 Hồ chứa nước Cảm Sơn | 1966-1974| 4lŠ | 72684) 338, — 2277 Hỗ chứa nước Suỗi Hai ' 1958-1964 29 so) — 465 4 Ho chứa muse Pong Mö-Hải Sơn | 969.1974 l | 20 90) 10,5804 Hồ chứa nước Đại Lai | 1959-1961 | 135 | 4746) 345 207 Hồ chứa nước Kế Gỗ 1976-1988 374 loss) 425 345 Hỗ chứa nước Sông Rác | 1987-1996 | 268 780, 1245) — 1098 Hỗ chữa nước Phú Vinh | 1993-1995 | 20 380) 22364) — 19164 Hồ dứa mức An 23 666] ssg Ho chứa nước Hoa My | 1990-1992` 296 610 9.97 Ho chứa nước Đồng 1990-1996 25 350 17.87 Nghệ | | | | t dứa a Phú Nà Am Hi dứa huớNH Một | TORRID| BE | 28. BI — dH MùcHemuÉcThẾ Top. 1996 | 287 | | ss36| - tam Nà chan AnH | 190-1989| 36 | HBF 9880 Tam ra min HH chia nase Ds Tah | TR 1985 | 2A | cam] — HH, MP rẽ“ | 500) 106] 96 Hà cia nabs Gy | TORSION| 254 | AM, Be Weentanwte sons Toes | ao | se) om) ar Di Tn g p g Song Làm Sng Em | ae | asm) isin) 10 mm: mmm mm HàRengbiihe — 20062010 [33 | HH0 1093 [983 min Ea smam mm Hà lai 20Mea0l0| 3s | THỊ S13 ast Tsing ay [ammsn10| 38 | am. 213 [aes HB 203006 | — 30 tà C di Em nn mm HN Trang 20062010 [72 Hành [ane 2010| ss Thy in Tab Thy din Hn Binh Tae |x| EM.
