TÀI LIỆU HƯỚNG DẪN THỰC HÀNH: BIẾN ĐỔI TĨNH VÀ CHUYỂN MẠCH TỰ ĐỘNG - BÀI 2: CÁC BỘ BIẾN ĐỔI TĨNH CHUYỂN MẠCH TỰ ĐỘNG

Tổng quan về giáo trình (250-300 từ)

Tài liệu "Biến Đổi Tĩnh và Chuyển Mạch Tự Động: Bài 2 - Các Bộ Biến Đổi Tĩnh Chuyển Mạch Tự Động" là bài giảng hướng dẫn thực hành chuyên ngành, được biên soạn để phục vụ công tác đào tạo tại Phòng Thí nghiệm Điện - Điện tử. Trong chương trình đào tạo kỹ sư các ngành Kỹ thuật Điện, Điện tử và Tự động hóa, học phần này giữ vai trò cầu nối thực nghiệm, giúp người học kiểm chứng các quy luật giải tích của môn học Điện tử công suất và Truyền động điện.

Mục tiêu học tập trọng tâm của tài liệu bao gồm:

  • Nắm vững nguyên lý hoạt động của các bộ điều khiển băm xung một chiều (DC Chopper) hoạt động ở chế độ một góc phần tư và nhiều góc phần tư.
  • Nhận biết quy trình chuyển mạch và điều khiển các van bán dẫn công suất (IGBT, MOSFET, Thyristor, Diode).
  • Phân tích quá trình quá độ của điện áp, dòng điện đầu ra trên các dạng tải thuần trở ($R$) và tải hỗn hợp ($R\text{-}L$).
  • Đánh giá định lượng ảnh hưởng của tần số đóng cắt xung và điện cảm cuộn dây đối với độ đập mạch dòng điện ($\Delta i$).
  • Phân tích định lượng sự phân tách các thành phần điện áp, dòng điện, công suất một chiều (DC) và xoay chiều (AC), xác định hệ số định dạng ($F_i$) và xây dựng đồ thị vector công suất.

Cấu trúc tài liệu được thiết kế theo phương pháp thực nghiệm có kiểm soát: kết hợp tóm tắt hệ thống công thức giải tích với các bài tập đo kiểm trên bàn thí nghiệm thực tế thông qua khối ghép nối điều khiển máy tính (PC) qua cổng truyền thông nối tiếp RS232.

Nội dung kiến thức cốt lõi (500-600 từ)

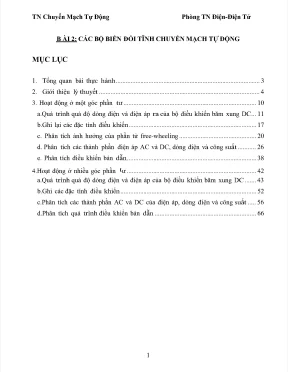

Các chương/chủ đề chính

Tài liệu được chia thành hai nội dung thực nghiệm trọng tâm:

  1. Khảo sát bộ điều khiển băm xung DC hoạt động ở một góc phần tư (Mạch IGBT đơn):

    • Quá trình quá độ của điện áp và dòng điện: Khảo sát dạng sóng điện áp $U_2$, dòng điện $I_2$, giá trị trung bình $U_{m2}$, $I_{m2}$ trên tải thuần trở $R = 810\ \Omega$ và tải hỗn hợp $R = 810\ \Omega,\ L = 1.2\text{ H}$ ở các hệ số điền xung 25%, 50%, 75% tại tần số $f = 112\text{ Hz}$ và $f = 1800\text{ Hz}$.
    • Đặc tính điều khiển: Ghi lại mối quan hệ hàm số giữa điện áp DC trung bình $U_{m2}$ và hệ số điền xung $T_E/T$ ở hai dải tần số $112\text{ Hz}$ và $1800\text{ Hz}$.
    • Ảnh hưởng của phần tử free-wheeling (Diode phục hồi): Khảo sát quá trình dẫn dòng xả năng lượng của cuộn cảm qua diode $D_2$; đo độ đập mạch đỉnh - đỉnh $\Delta i$ khi thay đổi điện cảm $L$ ($0.1\text{ H}, 0.3\text{ H}, 1.2\text{ H}$) và tần số $f$.
    • Phân tích các thành phần AC, DC và vector công suất: Tách thành phần xoay chiều $U_{ac2}, I_{ac2}$, xác định hệ số định dạng $F_i = I_2 / I_{m2}$, đo và tính toán các thành phần công suất thực $P_2, P_{dc2}, P_{ac2}$, công suất phản kháng $Q_2$ và công suất biểu kiến $S_2$.
    • Phân tích điều khiển bán dẫn: Khảo sát quy luật đóng cắt của van IGBT ($V_1$) và diode free-wheeling ($V_2$) theo từng trạng thái dẫn và khóa.

  2. Khảo sát bộ điều khiển băm xung DC hoạt động ở nhiều góc phần tư (Mạch cầu 4 IGBT):

    • Quá trình quá độ và đảo cực tính: Khảo sát dạng sóng khi điện áp đầu ra mang giá trị dương ($T_E/T = 75%$) và điện áp đầu ra mang giá trị âm ($T_E/T = 25%$).
    • Đặc tính điều khiển 4 góc phần tư: Ghi nhận đường đặc tính điều khiển tuyến tính đối xứng qua gốc tọa độ.
    • Quá trình hoàn trả năng lượng về nguồn: Phân tích đường dẫn dòng năng lượng trong chế độ phát động lực ($V_1, V_4$ hoặc $V_2, V_3$), chế độ free-wheeling ($V_1, D_3$ hoặc $V_4, D_2$) và chế độ hãm tái sinh trả năng lượng về nguồn lưới qua các diode ngược ($D_1, D_4$ hoặc $D_2, D_3$).
                      +------------------------------------------+
                      |   BỘ BIẾN ĐỔI TĨNH CHUYỂN MẠCH TỰ ĐỘNG   |
                      +--------------------+---------------------+
                                           |
             +-----------------------------+-----------------------------+
             |                                                           |
+------------v-----------------------------+               +-------------v-----------------------------+
|   HOẠT ĐỘNG Ở MỘT GÓC PHẦN TƯ            |               |   HOẠT ĐỘNG Ở NHIỀU GÓC PHẦN TƯ           |
|   (Mạch 1 IGBT + 1 Diode hoàn năng)     |               |   (Mạch cầu 4 IGBT + 4 Diode ngược)       |
+------------+-----------------------------+               +-------------+-----------------------------+
             |                                                           |
             |-- Khảo sát quá độ tải R và tải R-L                        |-- Quá độ điện áp dương và điện áp âm
             |-- Đo đặc tính điều khiển Um2 = a.U                        |-- Đo đặc tính điều khiển Um2 = (2a - 1)U
             |-- Đánh giá phần tử Free-wheeling                          |-- Cơ chế hãm tái sinh / Trả năng lượng
             |-- Tách lọc AC/DC, hệ số Fi, Vector P, Q, S                |-- Đóng cắt phối hợp van V1..V4 và D1..D4

Kiến thức nền tảng được xây dựng

Tài liệu thiết lập hệ thống cơ sở giải tích chuẩn mực cho các mạch biến đổi điện áp một chiều:

  • Nguyên lý điều chế độ rộng xung (PWM): Điều chỉnh tỷ số đóng cắt $a = T_E/T$ với chu kỳ $T$ không đổi.
  • Điện áp trung bình đầu ra:
    • Mạch 1 góc phần tư: $$U_{m2} = \frac{T_E}{T} \cdot U = a \cdot U$$
    • Mạch 4 góc phần tư: $$U_{m2} = \left(2\frac{T_E}{T} - 1\right)U = (2a - 1)U$$
  • Độ đập mạch dòng điện đỉnh - đỉnh: $$\Delta i = \frac{U}{2 \cdot f \cdot L} \cdot \frac{T_E}{T}\left(1 - \frac{T_E}{T}\right)$$ với hệ số $\alpha = 0.5$ cho mạch 1 góc phần tư và $\alpha = 1$ cho mạch 4 góc phần tư.
  • Đặc tính quá độ của mạch $R\text{-}L$: Quy luật tăng/giảm dòng điện theo hàm mũ với hằng số thời gian $\tau = L/R$, đạt 95% trạng thái xác lập sau thời gian: $$t = 3\tau = 3\frac{L}{R}$$
  • Quan hệ năng lượng và thành phần xoay chiều: $$U_2 = \sqrt{\frac{T_E}{T}}U, \quad U_{ac2} = U\sqrt{\frac{T_E}{T}\left(1 - \frac{T_E}{T}\right)}, \quad F_i = \frac{I_2}{I_{m2}} = \frac{1}{\sqrt{\frac{T_E}{T}}}$$

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đấu nối mạch lực và mạch điều khiển cho các bộ biến đổi bán dẫn; cấu hình an toàn với biến áp cách ly; thiết lập giao thức truyền thông RS232 giữa khối điều khiển đa năng và máy tính.
  • Kỹ năng phân tích: Đọc và phân tích giản đồ sóng dao động ký; nhận diện hiện tượng trễ pha dòng điện do cảm kháng; tách biệt thành phần một chiều và các sóng hài xoay chiều; giải thích nguyên nhân sai số thực tế (do nội trở cuộn cảm, điện trở dây tóc bóng đèn, sụt áp thuận trên van bán dẫn).
  • Kỹ năng tính toán: Thực hiện tính toán đối chứng số liệu đo đạc với mô hình toán học giải tích; dựng đồ thị vector công suất ($P_2, P_{dc2}, P_{ac2}, Q_2, S_2$).

Phương pháp giảng dạy và học tập (300-350 từ)

Tài liệu áp dụng phương pháp tiếp cận thực nghiệm đối chứng (Experimental-verification approach). Mỗi bài thực hành được cấu trúc tuần tự theo quy trình khép kín:

+--------------------------+     +--------------------------+     +--------------------------+
|  1. XÁC ĐỊNH MỤC TIÊU   | --> |  2. THIẾT LẬP THÍ NGHIỆM | --> |  3. THU THẬP DỮ LIỆU     |
|  (Lý thuyết & Công thức) |     |  (Đấu nối & Cài đặt máy) |     |  (Dạng sóng & Bảng số)   |
+--------------------------+     +--------------------------+     +------------+-------------+
                                                                               |
                                 +--------------------------+                  |
                                 |  4. PHÂN TÍCH & ĐỐI CHỨNG|<-----------------+
                                 |  (Sai số & Báo cáo lab)  |
                                 +--------------------------+
  1. Thiết lập thông số và kết nối phần cứng: Sinh viên thực hiện lắp ráp sơ đồ mạch thực nghiệm (tải $R = 810\ \Omega$, các mức cảm kháng $L = 0.1\text{ H}, 0.3\text{ H}, 1.2\text{ H}$), cài đặt thang đo hiển thị kênh điện áp (Kênh A: $400\text{ V}$) và kênh dòng điện (Kênh D: $2.5\ \Omega$), kết nối cổng RS232 và khởi động biến áp cách ly.
  2. Thu thập dữ liệu đo tự động: Điều khiển phát xung PWM từ phần mềm máy tính với bước quét hệ số điền xung 2%, cài đặt thời gian trễ ổn định hệ thống $1000\text{ ms}$ trước mỗi lần lấy mẫu để bảo đảm độ chính xác của phép đo.
  3. Thực hành khảo sát theo kịch bản:
    • Thay đổi dạng tải từ thuần trở sang hỗn hợp để quan sát sự chuyển biến của dạng sóng dòng điện từ xung vuông sang dạng hàm mũ và dạng tam giác tuyến tính hóa.
    • Chuyển đổi tần số điều khiển từ tần số thấp ($112\text{ Hz}$) lên tần số cao ($1800\text{ Hz}$) để kiểm chứng quy luật san phẳng dòng điện.
  4. Đánh giá và hoàn thiện báo cáo: Sinh viên ghi chép các giá trị đo thực tế, tính toán giá trị lý thuyết tương ứng theo các công thức (1) đến (4), vẽ đồ thị đặc tính điều khiển, dựng biểu đồ vector công suất và giải thích độ lệch giữa thực nghiệm và lý thuyết.

Điểm nổi bật và cập nhật (250-300 từ)

Tài liệu hướng dẫn thực hành này thể hiện các điểm đặc trưng về nội dung và công nghệ đo lường:

  • Sử dụng các linh kiện bán dẫn công suất đóng cắt hoàn toàn: Tập trung vào các van hiện đại như IGBT và MOSFET thay cho các sơ đồ thyristor đóng cắt cưỡng bức cổ điển, phản ánh cấu trúc mạch thực tế trong công nghiệp hiện đại.
  • Tích hợp giao diện đo lường và điều khiển số qua máy tính: Việc giao tiếp khối điều khiển băm xung qua chuẩn nối tiếp RS232 cho phép thiết lập chính xác tần số điều chế, tự động hóa quá trình quét hệ số điền xung và ghi nhận tham số tức thời.
  • Phương pháp phân tích vector công suất toàn diện: Làm rõ sự phân tách giữa công suất tác dụng một chiều ($P_{dc2}$) và công suất tác dụng xoay chiều phát sinh do sóng hài băm xung ($P_{ac2}$), đồng thời xác định công suất phản kháng ($Q_2$) xuất hiện khi có mặt tải cảm $R\text{-}L$.
  • Mô hình hóa hoàn chỉnh 4 góc phần tư: Phân tích chi tiết đường đi của dòng điện trong các trạng thái động cơ sinh công và hãm tái sinh hoàn trả năng lượng về nguồn thông qua cuộn cảm tích trữ năng lượng trung gian và hệ thống diode ngược.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên đại học và cao đẳng: Dành cho sinh viên năm thứ ba hoặc năm thứ tư các ngành Kỹ thuật Điện, Kỹ thuật Điện tử, Tự động hóa, Cơ điện tử khi theo học các học phần Thực hành Điện tử công suất, Thực hành Biến đổi tĩnh hoặc Thực hành Truyền động điện.
  • Điều kiện tiên quyết: Người học cần hoàn thành các học phần Lý thuyết Mạch điện (giải tích quá độ mạch $R\text{-}L$), Kỹ thuật Điện tử và Lý thuyết Điện tử công suất (nguyên lý van bán dẫn, phương pháp điều chế PWM).
  • Giảng viên và cán bộ hướng dẫn thực hành: Sử dụng tài liệu làm giáo trình khung để tổ chức các buổi thí nghiệm, xây dựng barem chấm điểm báo cáo thực hành và hướng dẫn quy chuẩn vận hành an toàn thiết bị công suất.
  • Kỹ sư và học viên tự nghiên cứu: Làm tài liệu tham khảo thực tế nhằm tra cứu dạng sóng chuẩn, công thức tính toán độ đập mạch và phương pháp triệt tiêu thành phần xoay chiều trong các bộ nguồn DC băm xung và khối cấp nguồn dự phòng khẩn cấp (UPS).

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được thiết kế chuyên biệt cho sinh viên, giảng viên và kỹ sư thực hành chuyên ngành Kỹ thuật Điện - Điện tử, Tự động hóa cần thực hiện các bài đo kiểm thực tế về các bộ biến đổi băm xung DC.

2. Cần kiến thức nền tảng nào trước khi thực hiện các bài thí nghiệm?

Người học cần nắm vững lý thuyết giải tích mạch quá độ $R\text{-}L$, nguyên lý hoạt động của van bán dẫn (IGBT, Diode, MOSFET) và phương pháp điều chế độ rộng xung (PWM).

3. Điểm khác biệt cốt lõi so với các tài liệu lý thuyết thuần túy là gì?

Tài liệu tập trung trực tiếp vào quy trình thực nghiệm: hướng dẫn đấu nối mạch cụ thể, cài đặt tham số đo qua máy tính, đối chiếu số liệu đo lường thực tế với công thức giải tích và phân tích nguyên nhân gây ra sai số vật lý.

4. Làm sao để tự học và làm bài thí nghiệm hiệu quả?

Người học cần giải trước các phương trình toán học lý thuyết (tính $U_{m2}, I_{m2}, \Delta i, 3\tau$) với các thông số $R = 810\ \Omega, L = 1.2\text{ H}$ trước khi vào phòng thí nghiệm, sau đó so sánh trực tiếp với kết quả đo được hiển thị trên máy tính.

5. Có tài liệu bổ trợ và thiết bị nào kèm theo?

Tài liệu yêu cầu đi kèm bàn thí nghiệm Điện tử công suất chuyên dụng, bộ băm xung IGBT, biến áp cách ly an toàn, khối điều khiển đa năng kết nối PC qua cổng RS232 và phần mềm đo kiểm chuyên dụng.

Kết luận (150 từ)

Tài liệu "Biến Đổi Tĩnh và Chuyển Mạch Tự Động: Bài 2" cung cấp hệ thống bài tập thực hành hoàn chỉnh, chính xác về các bộ điều khiển băm xung DC một góc phần tư và bốn góc phần tư. Nội dung kết nối chặt chẽ giữa cơ sở lý thuyết toán học và kỹ thuật đo đạc thực nghiệm.

Lộ trình học tập đề xuất:

  1. Nghiên cứu lý thuyết điều chế PWM và giải tích mạch quá độ $R\text{-}L$.
  2. Thực hành mạch băm xung 1 góc phần tư trên tải thuần trở $R$.
  3. Khảo sát tải cảm $R\text{-}L$, phân tích vai trò diode free-wheeling và ảnh hưởng của tần số đóng cắt.
  4. Đo đạc các thành phần xoay chiều, xác định hệ số định dạng $F_i$ và biểu đồ vector công suất.
  5. Thực hành mạch cầu 4 góc phần tư và phân tích cơ chế trả năng lượng về nguồn lưới.

Tài liệu là tài nguyên học tập nền tảng cho công tác đào tạo thực hành Điện tử công suất tại các trường đại học kỹ thuật.
