AutoCAD Trong Hệ Các Phần Mềm Đồ Họa Và Văn Phòng

Khám phá vai trò của Autocad trong hệ thống phần mềm đồ họa và văn phòng, cùng những ứng dụng thiết thực trong thiết kế và quản lý dự án.

• Tác giả: Phạm Gia Hậu
• Trường học: Trường Cao Đẳng KT-CN TP. HCM
• Chuyên ngành: Cơ Khí – Xây Dựng
• Đề tài: AutoCAD Trong Hệ Các Phần Mềm Đồ Họa Và Văn Phòng
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2007
• Địa điểm: TP. HCM

Tóm tắt

I. Tổng quan về AutoCAD trong hệ phần mềm đồ họa và văn phòng

AutoCAD là một trong những phần mềm đồ họa mạnh mẽ nhất hiện nay, được phát triển bởi Autodesk. Phần mềm này không chỉ phục vụ cho việc thiết kế 2D mà còn hỗ trợ thiết kế 3D. AutoCAD cho phép người dùng tạo ra các bản vẽ kỹ thuật chính xác và chi tiết. Nó được sử dụng rộng rãi trong nhiều lĩnh vực như kiến trúc, kỹ thuật và xây dựng. Sự tích hợp của AutoCAD với các phần mềm văn phòng như Microsoft Office giúp nâng cao hiệu quả công việc.

1.1. Các tính năng nổi bật của AutoCAD

AutoCAD cung cấp nhiều tính năng nổi bật như kỹ thuật CAD, khả năng vẽ chính xác, và các công cụ hỗ trợ thiết kế. Phần mềm này cho phép người dùng tạo ra các bản vẽ 2D và 3D một cách dễ dàng và nhanh chóng.

1.2. Lợi ích khi sử dụng AutoCAD trong thiết kế

Việc sử dụng AutoCAD giúp tiết kiệm thời gian và tăng độ chính xác trong thiết kế. Phần mềm này cho phép người dùng dễ dàng chỉnh sửa và cập nhật bản vẽ, từ đó nâng cao hiệu quả công việc.

II. Thách thức khi sử dụng AutoCAD trong môi trường làm việc

Mặc dù AutoCAD mang lại nhiều lợi ích, nhưng cũng tồn tại một số thách thức. Người dùng cần có thời gian để làm quen với giao diện và các lệnh của phần mềm. Ngoài ra, việc tích hợp AutoCAD với các phần mềm văn phòng khác cũng có thể gặp khó khăn. Đặc biệt, việc chuyển đổi giữa các định dạng tệp có thể gây ra một số vấn đề về tương thích.

2.1. Khó khăn trong việc học và sử dụng AutoCAD

Người dùng mới thường gặp khó khăn trong việc làm quen với các lệnh và tính năng của AutoCAD. Việc này đòi hỏi thời gian và sự kiên nhẫn để thành thạo.

2.2. Vấn đề tương thích với các phần mềm khác

Khi làm việc với các phần mềm văn phòng khác, người dùng có thể gặp khó khăn trong việc chuyển đổi định dạng tệp. Điều này có thể dẫn đến mất dữ liệu hoặc lỗi trong bản vẽ.

III. Phương pháp tối ưu hóa quy trình thiết kế với AutoCAD

Để tối ưu hóa quy trình thiết kế, người dùng có thể áp dụng một số phương pháp như sử dụng các lệnh tắt, tạo mẫu bản vẽ và sử dụng các công cụ hỗ trợ. Việc này không chỉ giúp tiết kiệm thời gian mà còn nâng cao hiệu quả công việc. Hơn nữa, việc tích hợp AutoCAD với các phần mềm đồ họa khác như Revit hay SketchUp cũng mang lại nhiều lợi ích.

3.1. Sử dụng lệnh tắt để tiết kiệm thời gian

Việc sử dụng các lệnh tắt trong AutoCAD giúp người dùng thực hiện các thao tác nhanh chóng hơn. Điều này rất hữu ích trong quá trình thiết kế khi cần thực hiện nhiều lệnh liên tiếp.

3.2. Tích hợp AutoCAD với các phần mềm khác

Tích hợp AutoCAD với các phần mềm như Revit hay SketchUp giúp nâng cao khả năng thiết kế. Người dùng có thể dễ dàng chuyển đổi giữa các phần mềm để tận dụng tối đa tính năng của từng phần mềm.

IV. Ứng dụng thực tiễn của AutoCAD trong ngành xây dựng

AutoCAD được sử dụng rộng rãi trong ngành xây dựng để tạo ra các bản vẽ kỹ thuật, bản đồ và mô hình 3D. Phần mềm này giúp các kỹ sư và kiến trúc sư thực hiện các dự án một cách chính xác và hiệu quả. Ngoài ra, AutoCAD còn hỗ trợ trong việc lập kế hoạch và quản lý dự án, từ đó nâng cao hiệu suất làm việc.

4.1. Tạo bản vẽ kỹ thuật chính xác

AutoCAD cho phép người dùng tạo ra các bản vẽ kỹ thuật với độ chính xác cao. Điều này rất quan trọng trong ngành xây dựng, nơi mà sự chính xác là yếu tố quyết định thành công của dự án.

4.2. Hỗ trợ lập kế hoạch và quản lý dự án

Phần mềm này không chỉ giúp tạo ra bản vẽ mà còn hỗ trợ trong việc lập kế hoạch và quản lý dự án. Người dùng có thể dễ dàng theo dõi tiến độ và điều chỉnh kế hoạch khi cần thiết.

V. Kết luận và tương lai của AutoCAD trong thiết kế

AutoCAD đã chứng minh được giá trị của mình trong ngành thiết kế và xây dựng. Với sự phát triển không ngừng của công nghệ, AutoCAD sẽ tiếp tục cải tiến và cung cấp nhiều tính năng mới. Tương lai của AutoCAD hứa hẹn sẽ mang lại nhiều cơ hội cho người dùng trong việc tối ưu hóa quy trình thiết kế và nâng cao hiệu quả công việc.

5.1. Xu hướng phát triển của AutoCAD

AutoCAD đang ngày càng tích hợp nhiều công nghệ mới như AI và machine learning để nâng cao khả năng thiết kế. Điều này sẽ giúp người dùng tiết kiệm thời gian và nâng cao độ chính xác.

5.2. Cơ hội cho người dùng trong tương lai

Với sự phát triển của AutoCAD, người dùng sẽ có nhiều cơ hội hơn trong việc tối ưu hóa quy trình thiết kế. Các tính năng mới sẽ giúp nâng cao hiệu quả công việc và giảm thiểu sai sót.

Nội dung chính

Tổng quan về giáo trình

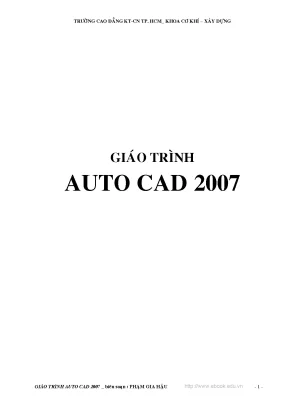

Giáo trình AutoCAD 2007 do tác giả Phạm Gia Hậu biên soạn, được lưu hành và phục vụ công tác đào tạo tại Khoa Cơ khí – Xây dựng thuộc Trường Cao đẳng Kỹ thuật - Công nghệ TP. Hồ Chí Minh. Trong chương trình đào tạo kỹ thuật hệ cao đẳng và đại học, môn học AutoCAD giữ vai trò là học phần cơ sở ngành thiết yếu, cung cấp phương tiện trợ giúp thiết kế và biểu diễn bản vẽ kỹ thuật trên máy tính (Computer-Aided Design), thay thế phương pháp vẽ tay truyền thống trong các lĩnh vực cơ khí chính xác, kiến trúc và công trình xây dựng.

Mục tiêu học tập của giáo trình tập trung vào việc trang bị cho người học hệ thống kiến thức chuẩn xác về môi trường đồ họa AutoCAD 2007 (hãng Autodesk sản xuất). Sinh viên sau khi hoàn thành học phần có khả năng:

• Xác lập và quản lý không gian làm việc kỹ thuật theo đúng tỷ lệ và đơn vị đo chuẩn ($1\text{ unit} = 1\text{ mm}$).
• Vận dụng thành thạo các phương pháp nhập tọa độ điểm (tuyệt đối, tương đối, tọa độ cực) và chế độ truy bắt điểm chính xác (Object Snap).
• Sử dụng các lệnh vẽ cơ bản để tạo lập hình học 2D/3D (đường thẳng, đa tuyến, đường cong NURBS, khối đặc Solid, miền Region).
• Ứng dụng các công cụ hiệu chỉnh hình học, biến đổi đối tượng, quản lý phân lớp (Layer), ký hiệu mặt cắt vật liệu (Hatch), nhập văn bản kỹ thuật và thiết lập kích thước tiêu chuẩn (Dimension) để hoàn chỉnh một hồ sơ thiết kế kỹ thuật.

Cấu trúc giáo trình gồm 15 chương/mục chuyên đề được phân bổ tuần tự từ thiết lập môi trường, các lệnh tạo hình, nhóm lệnh hiệu chỉnh đến quản lý và xuất bản vẽ. Điểm đặc sắc của tài liệu là phương pháp tiếp cận hướng thao tác thực hành: mỗi lệnh đều phân tích chi tiết cú pháp dòng lệnh (Command Line), phím tắt, menu thả xuống, cùng bảng phân tích các dòng nhắc hệ thống (Prompts) và tùy chọn tham số (Options).

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình triển khai theo 15 chương/mục với logic diễn tiến từ nguyên lý cơ bản đến các kỹ thuật triển khai bản vẽ chuyên sâu:

1. Chương I - IV: Giới thiệu chung, Quản lý tệp và Thiết lập môi trường vẽ Giới thiệu vị trí của AutoCAD trong hệ thống phần mềm đồ họa và văn phòng; các phương thức giao tiếp (dòng Command, thanh công cụ, thực đơn chuột); chức năng hệ phím đặc biệt (từ F1 đến F10, các tổ hợp phím Ctrl); quy ước đơn vị đo và hệ trục tọa độ Decartes. Hướng dẫn thiết lập không gian bản vẽ bằng lệnh LIMITS, điều hướng hiển thị với ZOOM (các tham số All, Extents, Window), PAN, thiết lập lưới GRID, bước nhảy SNAP, chế độ vẽ thẳng góc ORTHO (F8) và tạo khung bản vẽ theo tỷ lệ in bằng MVSETUP.

2. Chương III: Hệ tọa độ và Phương thức truy bắt điểm (Objects Snap) Trình bày 6 phương pháp chỉ định tọa độ điểm: tọa độ tuyệt đối ($X,Y$), tọa độ tương đối (@X,Y), tọa độ cực ($D<\alpha$), tọa độ cực tương đối (@D<α), trỏ chuột kết hợp truy bắt điểm và nhập khoảng cách trực tiếp (Direct Distance). Phân tích chi tiết 15 phương thức truy bắt điểm đối tượng tạm trú và thường trú (OSNAP/OS) như: CENter, ENDpoint, INSert, INTersection, MIDpoint, NODe, PERpendicular, QUAdrant, TANgent, FROm, APPint, Tracking.

3. Chương V: Nhóm lệnh vẽ đối tượng hình học cơ bản Cung cấp cú pháp và tham số tạo đối tượng: Line (L), Circle (C qua các phương thức Center-Radius/Diameter, 3P, 2P, TTR), Arc (A qua 10 phương pháp kết hợp Start, Center, End, Radius, Angle, Chord Length), Pline (PL với các tham số độ dày nét Width, Halfwidth), Polygon (POL nội tiếp/ngoại tiếp/theo cạnh Edge), Rectang (REC kết hợp Chamfer, Fillet, Dimensions), Ellipse (EL qua biến PELLIPSE), đường cong Spline (SPL đường cong NURBS với điểm điều khiển Control Point và sai số Fit tolerance), đường song song Mline (ML, MLSTYLE, MLEDIT), điểm Point (PO, DDPTYPE), chia đối tượng bằng DIVIDE (DIV) và MEASURE (ME).

4. Chương VI - VII: Nhóm lệnh hiệu chỉnh cơ bản và tạo hình nâng cao Các lệnh hiệu chỉnh cơ sở: Erase (E), phục hồi đối tượng Oops, hủy/phục hồi lệnh Undo (U)/Redo, tái tạo màn hình Redraw (R) và Regen (RE). Các lệnh biến đổi tạo hình: song song Offset (O), cắt xén Trim (TR), Extrim, ngắt đối tượng Break (BR kết hợp tọa độ @), kéo dài Extend (EX), thay đổi chiều dài Lengthen (LEN với các chế độ Delta, Percent, Total, Dynamic), vát mép Chamfer (CHA), bo góc Fillet (F), hiệu chỉnh đa tuyến Pedit (gộp nét Join, chuyển đổi đường cong B-spline qua biến SPLINETYPE), tạo đường dóng Xline, tia Ray, hình vành khăn Donut, nét dày Trace, miền tô đặc Solid, tạo miền phẳng Region kết hợp các phép toán Boole (Union, Subtract, Intersect) và lệnh tạo đường bao khép kín Boundary.

5. Chương VIII: Các lệnh biến đổi và sao chép đối tượng Khảo sát các phép biến đổi không gian: di dời Move (M), sao chép Copy (CO với chế độ Multiple), quay đối tượng Rotate (RO theo góc hoặc tham chiếu Reference), tỷ lệ Scale (SC), lấy đối xứng Mirror (MI quản lý hiển thị chữ qua biến MIRRTEXT), dời và kéo giãn Stretch (S thông qua vùng chọn Crossing Window), sao chép dãy Array (AR theo hàng/cột Rectangular hoặc quanh tâm Polar).

6. Chương IX - XIII: Quản lý thuộc tính, Ký hiệu vật liệu, Văn bản, Kích thước và Khối đối tượng

   • Quản lý lớp Layer (màu sắc, kiểu đường Linetype, tỷ lệ đường Ltscale, độ dày nét Lineweight, quản lý Lớp 0 mặc định).
   • Vẽ mặt cắt và ký hiệu vật liệu bằng Hatch (H), BHatch, HatchEdit.
   • Nhập/hiệu chỉnh văn bản: Style (ST), Text, Mtext (MT), TextFill, DDedit (ED), chế độ rút gọn QTEXT.
   • Ghi kích thước: thành phần kích thước, thiết lập kiểu kích thước DimStyle (D/Ddim), các lệnh ghi kích thước thẳng, hướng tâm và hiệu chỉnh.
   • Quản lý khối đối tượng: tạo khối nội bộ Block, chèn khối Insert, tạo tệp khối dùng chung Wblock và phá vỡ khối Explode.

7. Chương XIV - XV: Bảng tra cứu phím tắt và Hệ thống bài tập thực hành Tổng hợp danh mục phím tắt lệnh chuẩn và tập hợp bài tập ứng dụng vẽ hình học phẳng, liên kết tiếp tuyến, mặt bằng xây dựng và chi tiết cơ khí.

Progression Logic của giáo trình:
Thiết lập môi trường (Limits, Osnap, Phím tắt)
Tạo hình cơ bản (Line, Circle, Arc, Pline, Spline)
Hiệu chỉnh & Biến đổi (Trim, Offset, Chamfer, Fillet, Array, Move)
Tạo cấu trúc phức hợp (Region, Boole, Boundary, Block)
Hoàn thiện kỹ thuật (Layer, Hatch, Text, DimStyle, Mvsetup)
Triển khai bài tập thực hành kỹ thuật chuyên ngành

Kiến thức nền tảng được xây dựng

• Hệ thống lý thuyết hình học tọa độ: Dựa trên nền tảng toán học Decartes phẳng và không gian ba chiều; xác định vị trí hình học thông qua các véc-tơ khoảng cách và góc nghiêng lượng giác theo chiều ngược kim đồng hồ (chiều dương quy ước).
• Nguyên lý cấu trúc đối tượng đồ họa máy tính: Phân biệt đối tượng đơn lẻ và đối tượng phức hợp; nguyên lý đường cong NURBS (Non-Uniform Rational B-Splines) ứng dụng trong thiết kế khung vỏ tàu xe, đường đồng mức địa lý; nguyên lý cấu trúc miền phẳng (Region).
• Nguyên lý đại số Boole trong hình học: Xây dựng mô hình hình học từ các phép toán hợp (Union), hiệu (Subtract) và giao (Intersect) giữa các miền khép kín.
• Tiêu chuẩn hóa bản vẽ kỹ thuật: Nguyên tắc quản lý phân lớp đối tượng (Layer Management), chuẩn hóa hệ thống tỷ lệ in ấn theo khổ giấy tiêu chuẩn ISO qua lệnh Mvsetup và biến tỷ lệ nét vẽ Ltscale.

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical skills): Thao tác nhanh trên bàn phím thông qua dòng lệnh và hệ thống phím tắt; làm chủ các lệnh thiết lập bản vẽ, quản lý tệp, tổ chức lớp đối tượng, đo kích thước và xuất bản vẽ.
• Kỹ năng phân tích (Analytical skills): Phân tích các chi tiết kỹ thuật phức tạp thành các thành phần hình học nguyên thủy; xác định đúng phương thức truy bắt điểm hình học (tiếp điểm TAN, điểm vuông góc PER, điểm 1/4 QUA, điểm chia DIV/ME).
• Kỹ năng thực hành nghề nghiệp (Practical competencies): Khả năng mô hình hóa và tạo lập các bản vẽ kỹ thuật cơ khí chính xác, bản vẽ mặt bằng kiến trúc - xây dựng đúng tỷ lệ, đáp ứng các tiêu chuẩn kỹ thuật hiện hành.

---

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình triển khai theo phương pháp sư phạm định hướng thao tác (Command-driven and Procedural learning). Mỗi chuyên đề được cấu trúc thành quy trình 4 bước chặt chẽ:

1. Xác định ý nghĩa và ứng dụng kỹ thuật của lệnh.
2. Cung cấp đầy đủ các phương thức truy xuất lệnh: Menu bar, cú pháp bàn phím (đầy đủ và viết tắt), biểu tượng trên Toolbar.
3. Giải thích tường minh cấu trúc chuỗi câu lệnh kèm các thông điệp phản hồi từ dòng nhắc hệ thống (Command prompts).
4. Phân tích các thông số tùy chọn phụ và lưu ý kỹ thuật (ví dụ: biến hệ thống liên quan như MIRRTEXT, PELLIPSE, SPLINETYPE).

Quy trình hướng dẫn một lệnh trong giáo trình:
[Tên lệnh & Ứng dụng]
[Cú pháp: Menu / Keyboard / Toolbar]
[Dòng nhắc (Prompts) & Tham số (Options)]
[Ví dụ tọa độ & Biến hệ thống liên quan]

Bài tập và thực hành (Practical exercises)

Hệ thống bài tập tại Chương XV được xây dựng theo mức độ tích lũy kỹ năng:

• Nhóm bài tập cơ sở: Luyện tập nhập tọa độ tuyệt đối, tương đối và tọa độ cực để vẽ các đa giác đều, đường nối tiếp hình học.
• Nhóm bài tập hiệu chỉnh: Ứng dụng các lệnh Offset, Trim, Fillet, Chamfer, Array để vẽ các chi tiết cơ khí đối xứng, mặt bích, hệ thống lỗ khoan.
• Nhóm bài tập hoàn thiện: Triển khai bản vẽ kiến trúc xây dựng hoàn chỉnh có phân tách layer, đánh ký hiệu vật liệu Hatch, ghi kích thước Dimension và chèn khối Block chi tiết.

Phương pháp đánh giá (Assessment methods)

Năng lực học tập của sinh viên được đánh giá định lượng thông qua:

• Độ chính xác hình học tuyệt đối của các đối tượng dựng hình (kiểm tra qua tọa độ điểm, bán kính, góc nghiêng).
• Tính chuẩn hóa trong tổ chức bản vẽ: quy cách đặt tên lớp, phân chia màu sắc, gán kiểu đường nét đúng tiêu chuẩn.
• Tốc độ thao tác lệnh, mức độ thành thạo trong việc kết hợp phím chức năng (F1-F10) và các phương thức truy bắt điểm Osnap.

Hướng dẫn tự học (Self-study guidelines)

• Thực hành trực tiếp trên phần mềm AutoCAD theo từng ví dụ minh họa có sẵn dòng lệnh trong giáo trình.
• Rèn luyện phản xạ sử dụng tay trái nhập phím tắt dòng lệnh, tay phải điều khiển chuột định hướng và chọn điểm.
• Thường xuyên theo dõi dòng nhắc Command để hiểu rõ các tùy chọn tham số của từng lệnh.
• Tra cứu và đối chiếu các lệnh viết tắt tại Chương XIV để tối ưu hóa thời gian thực hiện bản vẽ.

---

Điểm nổi bật và cập nhật

Cập nhật kỹ thuật so với các phiên bản trước

• Tương thích toàn diện hệ điều hành Windows: Giáo trình ghi nhận bước chuyển đổi từ AutoCAD thế hệ 10 (chạy song hành trên nền DOS và Windows) sang các thế hệ từ AutoCAD 14 đến AutoCAD 2007, loại bỏ hoàn toàn môi trường DOS, tối ưu hóa giao diện đồ họa 32-bit trên nền tảng Microsoft Windows.
• Tối ưu hóa khả năng vẽ 3 chiều (3D): Cải tiến không gian mô hình 3D, bổ sung các công cụ quan sát phối cảnh và thiết lập trực quan.

Tích hợp và liên kết ứng dụng thực tế

• Cơ chế nhúng đối tượng (OLE - Object Linking and Embedding): Cho phép xuất bản vẽ hoặc chạy trực tiếp bản vẽ AutoCAD trong các phần mềm văn phòng (Microsoft Office). Tính năng này phục vụ trực tiếp cho việc lập hồ sơ thiết kế kèm thuyết minh kỹ thuật và chuẩn bị tài liệu báo cáo hội đồng.
• Xử lý ảnh số (Raster Image Support): Khả năng chèn tệp hình ảnh vào bản vẽ để làm lớp nền (background) cho các bản vẽ kỹ thuật đòi hỏi tính chuẩn xác cao.
• Tương thích Hệ thống thông tin địa lý (GIS): Hỗ trợ tạo lập bản đồ nền, làm cơ sở tích hợp và phát triển các thuộc tính phi địa lý trong các ứng dụng GIS.

Khả năng liên kết phần mềm của AutoCAD 2007 (theo giáo trình):

---

Đối tượng sử dụng giáo trình

Sinh viên chuyên ngành kỹ thuật

• Trình độ đào tạo: Sinh viên bậc Cao đẳng và Đại học năm thứ nhất hoặc năm thứ hai.
• Ngành học phù hợp: Khoa Cơ khí (chuyên ngành Cơ khí chính xác, Chế tạo máy, Động lực) và Khoa Xây dựng (Kỹ thuật Công trình, Kiến trúc, Cầu đường, Địa chính).

Điều kiện tiên quyết (Prerequisites)

Để tiếp thu hiệu quả nội dung giáo trình, người học cần trang bị trước:

• Kiến thức môn Vẽ kỹ thuật (các tiêu chuẩn trình bày bản vẽ, phương pháp hình chiếu vuông góc, hình cắt - mặt cắt).
• Kiến thức môn Hình học họa hình (biểu diễn điểm, đường thẳng, mặt phẳng và giao tuyến trong không gian).
• Kỹ năng tin học căn bản (thao tác tệp, quản lý thư mục, cấu hình hệ điều hành Windows).

Giảng viên và tài liệu tham khảo kỹ thuật

• Giảng viên: Sử dụng giáo trình làm đề cương giảng dạy chi tiết cho học phần CAD cơ bản, thiết kế bài giảng lý thuyết phòng máy và xây dựng ngân hàng đề thi thực hành.
• Kỹ sư, kỹ thuật viên: Dùng làm tài liệu tra cứu cứu pháp lệnh, tham số hiệu chỉnh hình học và bảng phím tắt kỹ thuật phục vụ công việc thiết kế thực tế tại các xí nghiệp, văn phòng tư vấn thiết kế.

---

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ cao đẳng, đại học các chuyên ngành Cơ khí, Xây dựng, Kiến trúc và kỹ thuật viên cần học thiết kế đồ họa kỹ thuật 2D/3D từ mức độ căn bản đến triển khai bản vẽ hoàn chỉnh.

2. Người học cần chuẩn bị kiến thức nền tảng gì trước khi học?

Người học cần nắm vững các quy ước cơ bản của môn Vẽ kỹ thuật (khổ giấy, tỷ lệ, biểu diễn hình chiếu, quy định ghi kích thước) và kiến thức hình học phẳng - không gian để tính toán tọa độ điểm chính xác.

3. Giáo trình này có điểm gì khác biệt về mặt cấu trúc so với tài liệu hướng dẫn đại trà?

Giáo trình đi sâu vào giải thích cú pháp thực thi dòng lệnh (Command line prompts), chi tiết các biến hệ thống điều khiển hiển thị (như MIRRTEXT, PELLIPSE, SPLINETYPE, SPLFRAME) và phân tích tường tận 15 chế độ truy bắt điểm (Object Snap), giúp người học hiểu rõ bản chất toán học của đối tượng vẽ thay vì chỉ thao tác chuột đơn thuần.

4. Làm thế nào để tự học và ứng dụng các lệnh trong giáo trình hiệu quả?

Người học nên kết hợp đọc tài liệu song song với thực hành trên máy: thực hiện đầy đủ các bước nhắc lệnh trên dòng Command, ghi nhớ các phương thức truy bắt điểm thường trú (F3) và luyện tập vẽ lại toàn bộ các bài tập thực hành mẫu ở Chương XV.

5. Giáo trình có cung cấp công cụ hỗ trợ tra cứu nhanh khi vẽ không?

Có. Giáo trình tích hợp bảng phím chức năng (F1-F10), bảng tổ hợp phím Ctrl, bảng quy đổi giới hạn bản vẽ Limits theo tỷ lệ in/khổ giấy tại Chương IV và Bảng tổng hợp phím tắt các lệnh thường dùng tại Chương XIV.

---

Kết luận

Giáo trình AutoCAD 2007 của tác giả Phạm Gia Hậu (Khoa Cơ khí – Xây dựng, Trường Cao đẳng KT-CN TP. HCM) là tài liệu đào tạo mang tính học thuật và thực tiễn cao trong lĩnh vực đồ họa kỹ thuật máy tính. Giá trị cốt lõi của giáo trình nằm ở tính chuẩn hóa phương pháp nhập lệnh, hệ thống hóa logic quản lý bản vẽ và giải thích chi tiết các tham số hình học chuyên sâu.

Lộ trình học tập đề xuất:

1. Giai đoạn 1 (Chương I – IV): Làm chủ giao diện, hệ phím tắt, các phương pháp nhập tọa độ và thiết lập không gian bản vẽ chuẩn.
2. Giai đoạn 2 (Chương V – VIII): Rèn luyện kỹ năng vẽ hình học cơ bản, ứng dụng các phép hiệu chỉnh, biến đổi và tạo hình đối tượng phức hợp.
3. Giai đoạn 3 (Chương IX – XIII): Chuẩn hóa bản vẽ theo tiêu chuẩn kỹ thuật (Layer, Hatch, Dimension, Văn bản và Block).
4. Giai đoạn 4 (Chương XIV – XV): Thực hành tổng hợp các bài tập bản vẽ kỹ thuật cơ khí - xây dựng và tối ưu tốc độ vẽ bằng hệ thống phím tắt.

Tài liệu cung cấp nền tảng vững chắc cho sinh viên và kỹ thuật viên trên con đường tiếp cận các phần mềm đồ họa kỹ thuật chuyên ngành nâng cao.

Trích đoạn nội dung tài liệu

TRÖÔØNG CAO ÑAÚNG KT-CN TP. HCM_ KHOA CÔ KHÍ – XAÂY DÖÏNG GIAÙO TRÌNH AUTO CAD 2007 GIAÙO TRÌNH AUTO CAD 2007 _ bieân soaïn : PHAÏM GIA HAÄU http://www.vn -1- TRÖÔØNG CAO ÑAÚNG KT-CN TP. HCM_ KHOA CÔ KHÍ – XAÂY DÖÏNG Môc lôc I. Më ®Çu Giíi thiÖu chung 1.

AutoCAD trong hÖ thèng c¸c phÇn mÒm ®å ho¹ vμ v¨n phßng 2. Nh÷ng kh¶ n¨ng chÝnh cña AutoCad 3. Lμm quen s¬ bé víi AutoCad 4. Chøc n¨ng mét sè phÝm ®Æc biÖt 5.

Tho¸t khái AutoCad III. HÖ to¹ ®é vμ c¸c ph−¬ng thøc truy b¾t ®iÓm 1. HÖ to¹ ®é sö dông trong AutoCad 2. C¸c ph−¬ng ph¸p nhËp to¹ ®é 3.

C¸c ph−¬ng thøc truy b¾t ®iÓm ®èi t−îng (Objects Snap ) 4. LÖnh Osnap (OS) g¸n chÕ ®é chuy b¾t ®iÓm th−êng tró 5. LÖnh vÏ ®−êng th¼ng Line ( víi c¸c ph−¬ng ph¸p nhËp to¹ ®é) 6. LÖnh vÏ ®−êng trßn Circle ( víi c¸c ph−¬ng ph¸p nhËp to¹ ®é ) IV.

C¸c thiÕt lËp b¶n vÏ c¬ b¶n 1. Giíi h¹n kh«ng gian vÏ - LÖnh LIMITS 2. Thu kh«ng gian ®· ®−îc giíi h¹n vμo trong mμn h×nh - LÖnh ZOOM 3. LÖnh ®Èy b¶n vÏ Pan 4.

LÖnh Snap, lÖnh Grid, lÖnh Ortho 6. LÖnh Mvsetup t¹o khung b¶n vÏ V. LÖnh vÏ ®−êng th¼ng Line (L) ( ®· häc ë trªn ) 2. LÖnh vÏ ®−êng trßn Circle (C) ( ®· häc ë trªn ) 3.

LÖnh vÏ cung trßn Arc (A ) 4. LÖnh vÏ ®−êng ®a tuyÕn Pline (PL) : ®−êng cã bÒ réng nÐt 5. LÖnh vÏ ®a gi¸c ®Òu Polygon (POL) 6. LÖnh vÏ h×nh ch÷ nhËt Rectang (REC) 7.

LÖnh vÏ Elip Ellipse (EL) 8. LÖnh vÏ ®−êng Spline (SPL) lÖnh vÏ c¸c ®−êng cong 9. LÖnh Mline vÏ ®−êng // vμ MlStyle vμ MLedit 10. LÖnh vÏ ®iÓm Point (PO) 11.

LÖnh ®Þnh kiÓu ®iÓm Ddptype 12. LÖnh chia ®èi t−îng thμnh nhiÒu ®o¹n b»ng nhau Divide (DIV) 13. LÖnh chia ®èi t−îng ra c¸c ®o¹n cã chiÒu dμi b»ng nhau Measure (ME) VI. C¸c lÖnh hiÖu chØnh c¨n b¶n 1.

LÖnh xãa ®èi t−îng Erase (E) 2. LÖnh phôc håi ®èi t−îng bÞ xo¸ Oops 3. LÖnh huû bá lÖnh võa thùc hiÖn Undo (U) 4. LÖnh phôc håi ®èi t−îng võa Undo lμ Redo GIAÙO TRÌNH AUTO CAD 2007 _ bieân soaïn : PHAÏM GIA HAÄU http://www.vn -2- TRÖÔØNG CAO ÑAÚNG KT-CN TP.

HCM_ KHOA CÔ KHÍ – XAÂY DÖÏNG 5. LÖnh t¸i t¹o mμn h×nh hay vÏ l¹i mμn h×nh Redraw (R) 6. LÖnh t¸i t¹o ®èi t−îng trªn mμn hinh Regen (RE) VII. C¸c lÖnh hiÖu chØnh t¹o h×nh 1.

LÖnh t¹o c¸c ®èi t−îng song song víi c¸c ®èi t−îng cho tr−íc Offset (O) 2. LÖnh c¾t ®èi t−îng gi÷a hai ®èi t−îng giao Trim (TR) 3.LÖnh c¾t më réng Extrim 4. LÖnh xÐn mét phÇn ®èi t−îng gi÷a hai ®iÓm chän Break (BR) 5. LÖnh kÐo dμi ®èi t−îng ®Õn ®èi t−îng chÆn Extend (EX) 6.

LÖnh thay ®æi chiÒu dμi ®èi t−îng Lengthen (LEN) 7. LÖnh v¸t mÐp c¸c c¹nh Chamfer (CHA) 8. LÖnh vuèt gãc hai ®èi t−îng víi b¸n kÝnh cho tr−íc Fillet (F) 9. LÖnh hiÖu chØnh ®a tuyÕn Pedit 10.

LÖnh vÏ mét ®−êng th¼ng hoÆc mét chïm ®−êng th¼ng giao nhau.LÖnh vÏ mét nöa ®−êng th¼ng (RAY) 12. LÖnh vÏ h×nh vμnh kh¨n (DONUT ) 13.LÖnh vÏ c¸c ®o¹n th¼ng cã ®é dμy (TRACE ) 14.LÖnh vÏ miÒn ®−îc t« ®Æc (SOLID ) 15. LÖnh t¹o mét miÒn tõ c¸c h×nh ghÐp (REGION) 16.LÖnh Céng c¸c vïng Region (UNION ) 17.LÖnh Trõ c¸c vïng Region ( SUBTRACT ) 18.LÖnh LÊy giao cña c¸c vïng Region (INTERSECT ) 19.LÖnh t¹o nªn mét ®èi t−îng Pline (hoÆc Region) cã d¹ng mét ®−êng bao kÝn (BOUNDARY) VIII. C¸c LÖnh biÕn ®æi vμ sao chÐp h×nh 1.

LÖnh di dêi ®èi t−îng Move (M) 2. LÖnh sao chÐp ®èi t−îng Copy (Co) 3. LÖnh quay ®èi t−îng xung quanh mét ®iÓm Rotate (RO) 4. LÖnh thu phãng ®èi t−îng theo tû lÖ Scale (SC) 5.

LÖnh ®èi xøng qua trôc Mirror (MI). LÖnh dêi vμ kÐo gi·n ®èi t−îng Stretch (S). LÖnh sao chÐp d·y Array (AR) IX. Qu¶n lý b¶n vÏ theo líp, ®−êng nÐt vμ mμu 1.

NhËp c¸c d¹ng ®−êng vμo trong b¶n vÏ Linetype hoÆc Format \ Linetype 3. §Þnh tû lÖ cho d¹ng ®−êng Ltscale 4. H×nh c¾t mÆt c¾t vμ vÏ ký hiÖu vËt liÖu 1. Tr×nh tù vÏ mÆt c¾t 2.

VÏ mÆt c¾t b»ng lÖnh Hatch (H) hoÆc BHatch 3. LÖnh hiÖu chØnh mÆt c¾t HatchEdit XI. NhËp vμ hiÖu chØnh v¨n b¶n 1. Tr×nh tù nhËp vμ hiÖu chØnh v¨n b¶n 2.

T¹o kiÓu ch÷ lÖnh Style (ST)hoÆc vμo menu Format \ TextStyle 3. LÖnh nhËp dßng ch÷ vμo b¶n vÏ Text 4. LÖnh TextFill t« ®en ch÷ hoÆc kh«ng t« ®en. LÖnh nhËp ®o¹n v¨n b¶n Mtext (MT) 6.

LÖnh hiÖu chØnh v¨n b¶n DDedit (ED) GIAÙO TRÌNH AUTO CAD 2007 _ bieân soaïn : PHAÏM GIA HAÄU http://www.vn -3- TRÖÔØNG CAO ÑAÚNG KT-CN TP. HCM_ KHOA CÔ KHÍ – XAÂY DÖÏNG 7. LÖnh QTEXT hiÓn thÞ dßng ký tù theo d¹ng rót gän XII. Ghi vμ hiÖu chØnh kÝch th−íc 1.

C¸c thμnh phÇn kÝch th−íc 2. T¹o c¸c kiÓu kÝch th−íc DimStyle (D) hoÆc Ddim hoÆc Dimension \ Style 3. C¸c lÖnh ghi kÝch th−íc th¼ng 4. C¸c lÖnh ghi kÝch th−íc h−íng t©m 5.

C¸c lÖnh ghi kÝch th−íc kh¸c. LÖnh hiÖu chØnh kÝch th−íc XIII. T¹o khèi vμ ghi khèi. LÖnh t¹o khèi Block 2.

LÖnh chÌn Block vμo b¶n vÏ Insert 3. LÖnh l−u Block thμnh File ®Ó dïng nhiÒu lÇn (lÖnh Wblock) 4. LÖnh ph¸ vì Block lμ Explode hoÆc Xplode XIV. BAÛNG PHÍM TAÉT MOÄT SOÁ LEÄNH TRONG AUTOCAD XV.

BAØI TAÄP GIAÙO TRÌNH AUTO CAD 2007 _ bieân soaïn : PHAÏM GIA HAÄU http://www.vn -4- TRÖÔØNG CAO ÑAÚNG KT-CN TP. HCM_ KHOA CÔ KHÍ – XAÂY DÖÏNG I. Më ®Çu Giíi thiÖu chung AutoCAD lμ phÇn mÒm m¹nh trî gióp thiÕt kÕ, s¸ng t¸c trªn m¸y tÝnh cña h·ng AUTODESK (Mü) s¶n xuÊt. AutoCAD trong hÖ thèng c¸c phÇn mÒm ®å ho¹ vμ v¨n phßng PhÇn mÒm AutoCAD lμ phÇn mÒm thiÕt kÕ th«ng dông cho c¸c chuyªn ngμnh c¬ khÝ chÝnh x¸c vμ x©y dùng.

B¾t ®Çu tõ thÕ hÖ thø 10 trë ®i phÇm mÒm AutoCAD ®· ®−îc c¶i tiÕn m¹nh mÏ theo h−íng 3 chiÒu vμ t¨ng c−êng thªm c¸c tiÖn Ých th©n thiÖn víi ng−êi dïng. Tõ thÕ hÖ AutoCAD 10 phÇn mÒm lu«n cã 2 phiªn b¶n song hμnh. Mét phiªn b¶n ch¹y trªn DOS vμ mét phiªn b¶n ch¹y trªn WINDOWS, xong ph¶i ®Õn thÕ hÖ AutoCAD 14 phÇn mÒm míi t−¬ng thÝch toμn diÖn víi hÖ ®iÒu hμnh WINDOWS vμ kh«ng cã phiªn b¶n ch¹y trªn DOS nμo n÷a. AutoCAD cã mèi quan hÖ rÊt th©n thiÖn víi c¸c phÇn mÒm kh¸c nhau ®Ó ®¸p øng ®−îc c¸c nhu cÇu sö dông ®a d¹ng nh− : ThÓ hiÖn, m« pháng tÜnh, m« pháng ®éng, b¸o c¸o, lËp hå s¬ b¶n vÏ.

§èi víi c¸c phÇn mÒm ®å ho¹ vμ m« pháng, AutoCAD t¹o lËp c¸c khèi m« h×nh ba chiÒu víi c¸c chÕ dé b¶n vÏ hîp lý, lμm c¬ së ®Ó t¹o c¸c bøc ¶nh mμu vμ ho¹t c¶nh c«ng tr×nh. AutoCAD còng nhËp ®−îc c¸c bøc ¶nh vμo b¶n vÏ ®Ó lμm nÒn cho c¸c b¶n vÏ kü thuËt mang tÝnh chÝnh x¸c. §èi víi c¸c phÇn mÒm v¨n phßng ( MicroSoft Office ), AutoCAD xuÊt b¶n vÏ sang hoÆc ch¹y trùc tiÕp trong c¸c phÇn mÒm ®ã ë d¹ng nhóng (OLE). C«ng t¸c nμy rÊt thuËn tiÖn cho viÖc lËp c¸c hå s¬ thiÕt kÕ cã kÌm theo thuyÕt minh, hay tr×nh bμy b¶o vÖ tr−íc mét héi ®ång.

§èi víi c¸c phÇn mÒm thiÕt kÕ kh¸c. AutoCAD t¹o lËp b¶n ®å nÒn ®Ó cã thÓ ph¸t triÓn tiÕp vμ bæ xung c¸c thuéc tÝnh phi ®Þa lý, nh− trong hÖ thèng th«ng tin ®Þa lý (GIS) Ngoμi ra AutoCAD còng cã ®−îc nhiÒu tiÖn Ých m¹nh, gióp thiÕt kÕ tù ®éng c¸c thμnh phÇn c«ng tr×nh trong kiÕn tróc vμ x©y dùng lμm cho AutoCAD ngμy cμng ®¸p øng tèt h¬n nhu cÇu thiÕt kÕ hiÖn nay. Nh÷ng kh¶ n¨ng chÝnh cña AutoCad Cã thÓ nãi, kh¶ n¨ng vÏ vμ vÏ chÝnh x¸c lμ −u thÕ chÝnh cña AutoCad. PhÇn mÒm cã thÓ thÓ hiÖn tÊt c¶ nh÷ng ý t−ëng thiÕt kÕ trong kh«ng gian cña nh÷ng c«ng tr×nh kü thuËt.

Sù tÝnh to¸n cña c¸c ®èi t−îng vÏ dùa trªn c¬ së c¸c to¹ ®é c¸c ®iÓm vμ c¸c ph−¬ng tr×nh khèi phøc t¹p, phï hîp víi thùc tiÔn thi c«ng c¸c c«ng tr×nh x©y dùng. AutoCad söa ch÷a vμ biÕn ®æi ®−îc tÊt c¶ c¸c ®èi t−îng vÏ ra. Kh¶ n¨ng ®ã cμng ngμy cμng m¹nh vμ thuËn tiÖn ë c¸c thÕ hÖ sau. Cïng víi kh¶ n¨ng bè côc míi c¸c ®èi t−îng, AutoCad t¹o ®iÒu kiÖn tæ hîp nhiÒu h×nh khèi tõ sè Ýt c¸c ®èi t−îng ban ®Çu, rÊt phï hîp víi ý t−ëng s¸ng t¸c trong ngμnh x©y dùng.

AutoCad cã c¸c c«ng cô t¹o phèi c¶nh vμ hç trî vÏ trong kh«ng gian ba chiÒu m¹nh, gióp cã c¸c gãc nh×n chÝnh x¸c cña c¸c c«ng tr×nh nhμ trong thùc tÕ. AutoCad cung cÊp c¸c chÕ ®é vÏ thuËn tiÖn, vμ c«ng cô qu¶n lý b¶n vÏ m¹nh, lμm cho b¶n vÏ ®−îc tæ chøc cã khoa häc, m¸y tÝnh xö lý nhanh, kh«ng m¾c lçi, vμ nhiÒu ng−êi cã thÓ tham gian trong qu¸ tr×nh thiÕt kÕ. Cuèi cïng, AutoCad cho phÐp in b¶n vÏ theo ®óng tû lÖ, vμ xuÊt b¶n vÏ ra c¸c läai tÖp kh¸c GIAÙO TRÌNH AUTO CAD 2007 _ bieân soaïn : PHAÏM GIA HAÄU http://www.vn -5- TRÖÔØNG CAO ÑAÚNG KT-CN TP. HCM_ KHOA CÔ KHÍ – XAÂY DÖÏNG nhau ®Ó t−¬ng thÝch víi nhiÒu thÓ lo¹i phÇn mÒm kh¸c nhau.

Lμm quen s¬ bé víi AutoCad Khëi ®éng AutoCad -BËt m¸y, bËt mμn h×nh - NhÊp ®óp phÝm tr¸i cña chuét vμo biÓu t−îng AutoCad 2007. -HoÆc dïng chuét vμo Start/Programs/Autodesk/AutoCad 2007. C¸c c¸ch vμo lÖnh trong AutoCad Vμo lÖnh tõ bμn phÝm ®−îc thÓ hiÖn ë dßng "Command". C¸c lÖnh ®· ®−îc dÞch ra nh÷ng ng«n tõ th«ng dông cña tiÕng Anh, nh− line, pline, arc… vμ th−êng cã lÖnh viÕt t¾t.

Khi ®ang thùc hiÖn mét lÖnh, muèn gâ lÖnh míi, cÇn nhÊp phÝm ESC trªn bμn phÝm. Vμo lÖnh tõ thùc ®¬n th¶ ®−îc thùc hiÖn th«ng qua chuét. Còng cã thÓ vμo lÖnh tõ thùc ®¬n mμn h×nh bªn ph¶i Vμo lÖnh tõ nh÷ng thanh c«ng cô. Nh÷ng thanh c«ng cô nμy ®−îc thiÕt kÕ theo nhãm lÖnh.

Mçi « ký hiÖu thùc hiÖn mét lÖnh. C¸c c¸ch vμo lÖnh ®Òu cã gi¸ trÞ ngang nhau. Tuú theo thãi quen vμ tiÖn nghi cña mçi ng−êi sö dông mμ ¸p dông. Th−êng th× ta kÕt hîp gi÷a gâ lÖnh vμo bμn phÝm vμ dïng thanh c«ng cô hay thùc ®¬n sæ xuèng.

Chøc n¨ng mét sè phÝm ®Æc biÖt -F1 : Trî gióp Help -F2 : ChuyÓn tõ mμn h×nh ®å ho¹ sang mμn h×nh v¨n b¶n vμ ng−îc l¹i. -F3 : (Ctrl + F) T¾t më chÕ ®é truy b¾t ®iÓm th−êng tró (OSNAP) - F5 : (Ctrl + E) ChuyÓn tõ mÆt chiÕu cña trôc ®o nμy sang mÆt chiÕu trôc ®o kh¸c.
