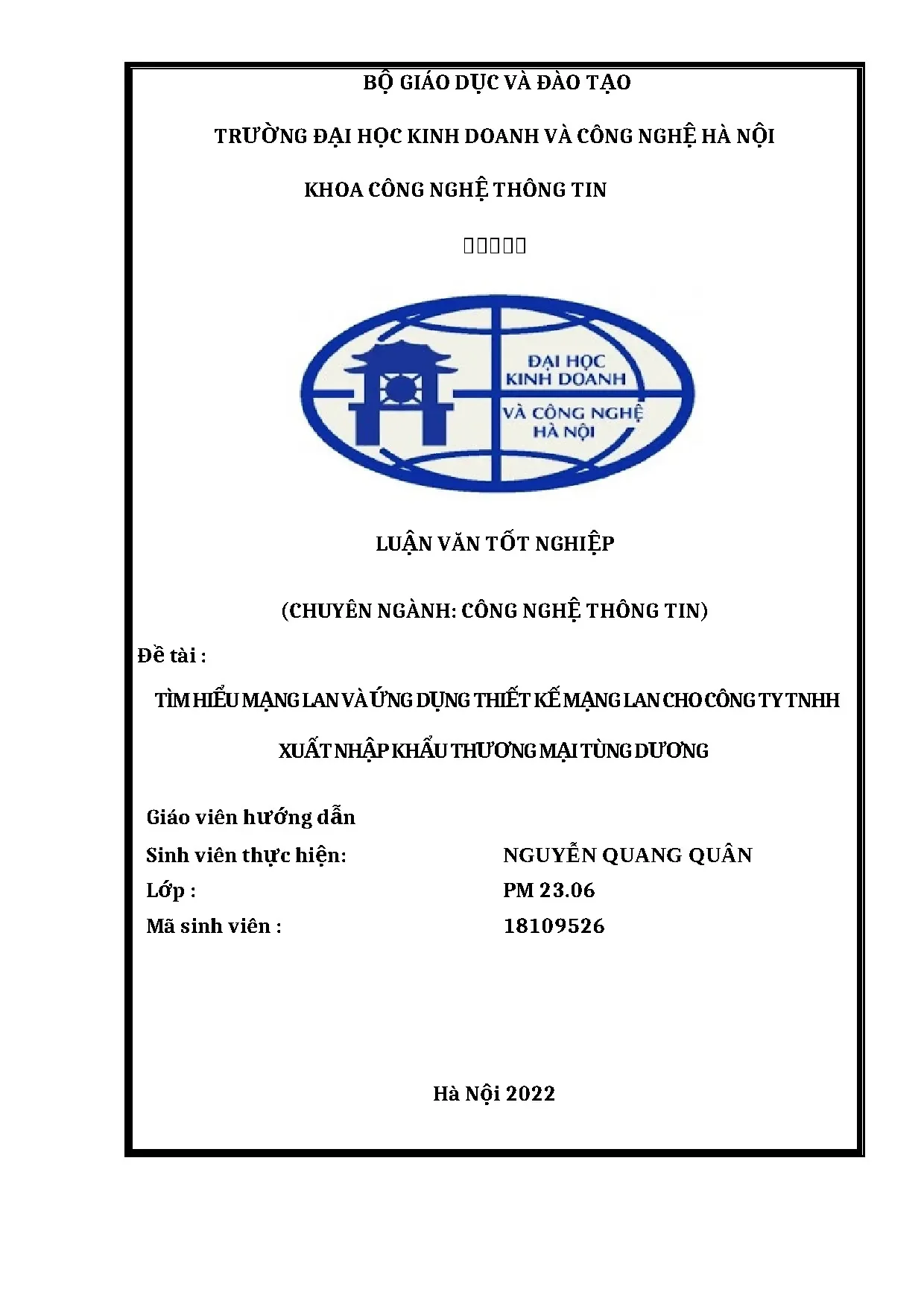

Luận văn: Thiết kế hệ thống mạng LAN cho công ty - Nguyễn Quang Quân

Khám phá chi tiết về địa chỉ 45 Nguyễn Quang Quận, Phường 23, Quận 6, TPHCM. Tìm hiểu thông tin về dự án, quy hoạch và tiềm năng đầu tư tại đây.

• Tác giả: Nguyễn Quang Quân
• Trường học: Trường Đại học Kinh doanh và Công nghệ Hà Nội
• Chuyên ngành: Công nghệ thông tin
• Đề tài: Tìm hiểu mạng LAN và ứng dụng thiết kế mạng LAN cho công ty TNHH Xuất nhập khẩu Thương mại Tùng Dương
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2022
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng quan về mạng LAN và ứng dụng tại doanh nghiệp

Mạng LAN (Local Area Network) là hệ thống kết nối các thiết bị máy tính trong phạm vi hạn chế như văn phòng, tòa nhà hoặc khuôn viên trường học. Mạng LAN cho phép chia sẻ tài nguyên, trao đổi dữ liệu nhanh chóng và nâng cao hiệu suất làm việc. Tại doanh nghiệp, mạng LAN giúp tối ưu hóa quy trình làm việc bằng cách kết nối nhân viên, máy chủ, máy in và các thiết bị mạng khác. Việc thiết kế mạng LAN phù hợp giúp giảm thiểu chi phí vận hành, tăng cường bảo mật và dễ dàng mở rộng hạ tầng khi doanh nghiệp phát triển. Theo nghiên cứu, 85% doanh nghiệp tại Việt Nam ưu tiên triển khai mạng LAN để nâng cao năng suất lao động.

1.1. Lợi ích của mạng LAN trong doanh nghiệp

Mạng LAN mang lại nhiều lợi ích thiết thực cho doanh nghiệp như chia sẻ tài nguyên (máy in, ổ đĩa, phần mềm) giữa các phòng ban, giúp giảm chi phí đầu tư. Nó cũng tạo điều kiện thuận lợi cho việc trao đổi thông tin nội bộ thông qua email, tin nhắn hoặc hệ thống quản lý dự án. Ngoài ra, mạng LAN hỗ trợ sao lưu dữ liệu tập trung, đảm bảo an toàn thông tin và giảm thiểu rủi ro mất mát dữ liệu. Theo khảo sát, doanh nghiệp sử dụng mạng LAN có năng suất lao động cao hơn 30% so với hệ thống không kết nối.

1.2. Các thành phần cơ bản của mạng LAN

Mạng LAN bao gồm các thành phần chính như thiết bị đầu cuối (máy tính, máy in), thiết bị kết nối (switch, router, hub), hệ thống cáp mạng (UTP, STP) và hệ điều hành mạng (Windows Server, Linux). Switch đóng vai trò quan trọng trong việc quản lý lưu lượng dữ liệu, trong khi router kết nối mạng LAN với internet. Hệ thống cáp mạng chuẩn TIA/EIA 568 đảm bảo tốc độ truyền tải ổn định. Lựa chọn thiết bị phù hợp với nhu cầu doanh nghiệp là yếu tố quyết định hiệu suất hoạt động của mạng LAN.

II. Phân tích hiện trạng mạng LAN tại doanh nghiệp

Nhiều doanh nghiệp tại Việt Nam đang gặp khó khăn trong việc quản lý mạng LAN do thiếu quy hoạch bài bản. Các vấn đề phổ biến bao gồm tốc độ mạng chậm do băng thông không đủ, bảo mật yếu dễ bị tấn công, và chi phí bảo trì cao do hệ thống cũ kỹ. Theo báo cáo năm 2022, 60% doanh nghiệp vừa và nhỏ tại Hà Nội sử dụng mạng LAN không đạt tiêu chuẩn, dẫn đến mất mát dữ liệu và gián đoạn công việc. Việc khảo sát thực địa giúp xác định nhu cầu sử dụng, tình trạng thiết bị và điểm yếu trong hệ thống mạng hiện tại.

2.1. Đánh giá sơ đồ mạng logic

Sơ đồ mạng logic mô tả cách thức kết nối giữa các thiết bị và hệ thống quản lý dữ liệu. Tại doanh nghiệp, sơ đồ logic cần thể hiện rõ các phân vùng mạng (VLAN), chính sách phân quyền truy cập, và lộ trình truyền dữ liệu. Việc đánh giá sơ đồ logic giúp phát hiện lỗ hổng bảo mật, chẳng hạn như quyền truy cập không hạn chế vào các thư mục quan trọng. Theo tiêu chuẩn ISO 27001, sơ đồ mạng logic cần được cập nhật thường xuyên để phù hợp với quy mô doanh nghiệp.

2.2. Khảo sát thực địa và nhu cầu sử dụng

Khảo sát thực địa là bước quan trọng để xác định vị trí lắp đặt thiết bị, điều kiện môi trường (nhiệt độ, độ ẩm) và nhu cầu sử dụng thực tế. Doanh nghiệp cần đo lường lưu lượng mạng, kiểm tra tình trạng cáp mạng, và đánh giá khả năng mở rộng hạ tầng. Theo khảo sát của Bộ Thông tin và Truyền thông, 70% doanh nghiệp tại TP. Hồ Chí Minh chưa tiến hành khảo sát thực địa trước khi triển khai mạng LAN, dẫn đến chi phí sửa chữa cao sau này.

III. Giải pháp thiết kế mạng LAN hiệu quả

Thiết kế mạng LAN hiệu quả đòi hỏi sự kết hợp giữa công nghệ tiên tiến và nhu cầu thực tế của doanh nghiệp. Giải pháp bao gồm lựa chọn thiết bị phù hợp (switch Layer 3, router bảo mật), cấu hình hệ điều hành mạng (Windows Server 2022, Linux), và triển khai các giao thức bảo mật (VPN, Firewall). Theo tiêu chuẩn TIA/EIA 568, hệ thống cáp mạng cần đạt chuẩn Cat 6 trở lên để đảm bảo tốc độ 1 Gbps. Doanh nghiệp nên ưu tiên giải pháp cloud-based cho phép quản lý mạng từ xa, giảm chi phí đầu tư phần cứng.

3.1. Lựa chọn thiết bị và hệ điều hành mạng

Thiết bị mạng như switch Cisco Catalyst 9000 hoặc router MikroTik RB4011 hỗ trợ quản lý VLAN, QoS và bảo mật nâng cao. Hệ điều hành mạng Windows Server 2022 cung cấp tích hợp Active Directory, giúp quản lý người dùng và quyền truy cập dễ dàng. Linux (Ubuntu Server) là lựa chọn tiết kiệm chi phí cho doanh nghiệp vừa và nhỏ. Theo khảo sát, doanh nghiệp sử dụng Windows Server có tỷ lệ sự cố mạng thấp hơn 40% so với hệ thống không quản lý tập trung.

3.2. Triển khai bảo mật và quản lý mạng

Bảo mật mạng LAN bao gồm cài đặt tường lửa (Firewall), mã hóa dữ liệu (VPN), và giám sát lưu lượng mạng bằng phần mềm như PRTG hoặc Zabbix. Chính sách phân quyền người dùng (RBAC) giúp hạn chế truy cập trái phép vào dữ liệu quan trọng. Theo tiêu chuẩn PCI DSS, doanh nghiệp cần triển khai hệ thống phát hiện xâm nhập (IDS) để giám sát hoạt động bất thường. Việc đào tạo nhân viên về an toàn mạng cũng góp phần giảm thiểu rủi ro tấn công mạng.

IV. Ứng dụng mạng LAN trong doanh nghiệp

Mạng LAN đóng vai trò nền tảng trong việc số hóa doanh nghiệp, hỗ trợ các ứng dụng như ERP, CRM, và hệ thống quản lý kho hàng. Với mạng LAN hiệu quả, doanh nghiệp có thể triển khai hội nghị truyền hình (Zoom, Microsoft Teams), chia sẻ tệp tin nhanh chóng, và sao lưu dữ liệu tự động. Theo báo cáo của Gartner, doanh nghiệp sử dụng mạng LAN tích hợp cloud có khả năng phục hồi sau sự cố cao hơn 60%. Ngoài ra, mạng LAN còn hỗ trợ IoT (Internet of Things) trong giám sát môi trường, an ninh và quản lý tài sản.

4.1. Tích hợp mạng LAN với hệ thống ERP

Hệ thống ERP (Enterprise Resource Planning) yêu cầu mạng LAN ổn định để xử lý dữ liệu thời gian thực. Mạng LAN cho phép kết nối các phòng ban (kế toán, nhân sự, sản xuất) vào cùng một hệ thống quản lý, giúp tối ưu hóa quy trình kinh doanh. Theo khảo sát, doanh nghiệp tích hợp ERP với mạng LAN có thời gian xử lý đơn hàng nhanh hơn 35%. Các giao thức truyền thông như OPC UA đảm bảo kết nối an toàn giữa máy chủ ERP và thiết bị sản xuất.

4.2. Mạng LAN trong kỷ nguyên số hóa

Trong kỷ nguyên số hóa, mạng LAN trở thành xương sống của doanh nghiệp, hỗ trợ các công nghệ tiên tiến như AI, Big Data, và blockchain. Doanh nghiệp có thể triển khai hệ thống giám sát từ xa (Remote Monitoring) thông qua mạng LAN, giảm chi phí vận hành. Theo dự báo của IDC, 90% doanh nghiệp sẽ sử dụng mạng LAN ảo (SD-WAN) vào năm 2025 để nâng cao hiệu suất kết nối. Mạng LAN cũng hỗ trợ triển khai mô hình làm việc từ xa (Remote Work), giúp doanh nghiệp linh hoạt hơn trong quản lý nhân sự.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: CƠ SỞ LÝ LUẬN Với tốc độ phát triển kinh tế như hiện nay, internet có vai trò c ực kỳ quan trọng, vì vậy việc thi công mạng, lắp đặt hệ thống thông tin liên lạc rất cần thiết và cấp bách. Đặc biệt khi việc thi công mạng này chưa hoàn thành thì công ty khó có thể đi vào hoạt động được bởi có đến 90% các công ty doanh nghi ệp c ần đ ến d ịch vụ này để làm việc trực tiếp trên internet. Hiện nay trên thị trường hay trong lĩnh vực thi công mạng đã có rất nhiều kiểu và dạng mô hình thiết kế mạng nội bộ, thi công mạng lan, s ửa ch ữa mạng và công nghệ kết nối mạng nội bộ rất tiên tiến và khoa học nhằm phục vụ nhu cầu tối đa cho người dùng từ mức cơ bản đến mức phức t ạp từ nhà dân đến các quán bán hàng, tạp hóa, cà phê. cho đ ến tr ường h ọc, công ty, khách sạn … Việc thi công mạng, đi dây đường mạng không phải việc khó và cũng không phải dễ nhưng đòi hỏi người kỹ thuật xử lý phải có một tay nghề vững, một độ hiểu biết nhất định và hơn thế nữa đó chính là khả năng xử lý các tình huống phát sinh trong quá trình thực hiện nhằm hạn ch ế m ức th ấp nh ất những tổn thất cho cả 2 bên.

Cho nên em đã đề xuất với anh quản lý ý tưởng thiết kế mạng Lan nhằm giúp quá trình làm việc của công ty được hiệu quả và đạt nhiều thành công. Anh quản lý đã xem xét và đồng ý với đề xuất của em và đã cho em cũng nh ư các anh chị nhân viên kĩ thuật khác của công ty tìm hiểu thiết kế mạng LAN phù hợp với như cầu hiện tại củ công ty.1 Công cụ thực hiện để tài này Em tìm hiểu thao khảo cũng như các tài liệu trên mạng để có thể thực hiện đề tài naf7. Các nguồn tìm hiểu: Tài liệu tham khảo http://www.vn http://www.vn https://vi.org/ và một số trang web khác trên mạng.2 Định nghĩa Mạng máy tính là hai hay nhiều máy tính đ ược k ết n ối v ới nhau theo một cách nào đó sao cho chúng có thể tra đổi thông tin qua lại với nhau. Mạng máy tính ra đời xuất phát từ nhu cầu muốn chia s ẻ và dùng chung dữ liệu.

Không có hệ thống mạng thì dữ liệu trên các máy tính độc lập muốn chia sẻ với nhau phải thông qua việc in ấn hay sao chép qua đĩa mềm, CD ROM,. điều này gây rất nhiều bất tiện cho ng ười dùng. Các máy tính được kết nối thành mạng cho phép các khả năng:  Sử dụng chung các công cụ tiện ích  Chia sẻ kho dữ liệu dùng chung  Tăng độ tin cậy của hệ thống  Trao đổi thông điệp, hình ảnh  Dùng chung các thiết bị ngoại vi (máy tính, máy vẽ, fax, modem .)  Giảm thiểu chi phí và thời gian đi lại.3 Kiến trúc mạng 1.1 Các topo mạng Topology của mạng là cấu trúc hình học không gian mà thực ch ất là cách bố trí phần tử của mạng cũng như cách nối giữa chúng với nhau. Thông thường là mạng có 3 dạng cấu trúc là:  Mạng dạng hình sao (Star Topology)  Mạng dạng vòng (Ring Topology)  Mạng dạng tuyến (Linear Bus Topology) Ngoài 3 dạng cấu hình kể trên còn có một số dạng khác bi ến t ương t ự 3 dạng này như mạng phân cấp, mạng full mesh, mạng parial mesh.1 Mạng dạng hình sao (Star topology) Hình 1.1 Mạng hình sao Mạng hình sao bao gồm một trung tâm và các nút thông tin.

Các nút thông tin là các trạm đầu cuối, các máy tính và các thiết bị khác c ủa m ạng. Trung tâm của mạng điều phối mọi hoạt động trong mạng với các chức năng cơ bản là: -Xác định cặp địa chỉ gửi và nhận được phép chiếm tuyến thông tin và liên lạc với nhau. -Cho phép theo dõi và sử lý sai trong quá trình trao đổi thông tin. -Thông báo các trạng thái của mạng.

Ưu điểm: -Hoạt động theo nguyên lý song song nếu có một thiết bị nào đó ở nút mạng bị hỏng thì mạng vẫn hoạt động bình thường. -Cấu trúc mạng đơn giản và các thuật toán điều khiển cố định. -Mạng có thể mở rộng hoặc thu hẹp tùy theo yêu cầu của người sử dụng. Nhược điểm: -Khả năng mở rộng mạng hoàn toàn phụ thuộc vào khả năng của trung tâm.

Khi trung tâm có sự cố thì toàn mạng ngừng hoạt động. -Mạng yêu cầu nối độc lập riêng rẽ từng thiết bị ở các nút thông tin đến trung tâm. Khoảng cách từ máy đến trung tâm rất hạn chế (100m). -Nhìn chung mạng hình sao cho phép nối các máy tính vào một bộ tập chung (HUB hay Switch) bằng cáp soắn, giải pháp này cho phép nối tr ực tiếp máy tính với HUB/Switch không cần thông qua trục BUS, tránh được các yếu tố gây ngưn trệ mạng.

Gần đây cùng với sự phát triển switching hub mô hình này ngày càng trở nên phổ biến và chiếm đa số các mạng mới lắp.2 Mạng hình tuyến (Bus Topology) Hình 1.2 Mạng hình tuyến Theo cách bố trí hành lang các đường như hình vẽ thì máy chủ (host) cũng như tất cả các máy tính khác (workstation) hoặc các nút (node) đ ều được nối về với nhau trên một trục đường dây cáp chính để chuyển ti n tín hiệu. Tất cả các nút đều sử dụng chung đường dây cáp chính này. Phía hai đầu dây cáp được bịt bởi một thiết bị gọi là terminator. Các tín hiệu và gói dữ liệu (packet) khi di chuyển lên hoặc xuống trong dây cáp đều mang theo điạ chỉ của nơi đến.

Ưu điểm: -Loại hình mạng này dùng dây cáp ít nhất, dễ lắp đặt nên tiết kiệm được chi phí lắp đặt Nhược điểm: -Tuy vậy cũng có những bất lợi đó là sẽ có sự ùn tắc giao thông khi di chuyển dữ liệu với lưu lượng lớn. -Khi có sự hỏng hóc ở đoạn nào đó thì rất khó phát hiện, một sự ngừng trên đường dây để sửa chữa sẽ ngừng toàn bộ hệ thống. Cấu trúc này ít được sử dụng.3 Mạng hình Bus.3 Mạng hình bus Theo cách bố trí hành lang các đường như hình vẽ thì máy chủ ( host) cũng như tất cả các máy tính khác (workstation) hoặc các nút (node) đều được nối về với nhau trên một trục đường dây cáp chính để chuyển tải tín hiệu. Tất cả các nút đều sử dụng chung đường dây cáp chính này.

Phía hai đầu dây cáp được bịt bởi một thiết bị gọi là terminator. Các tín hiệu và gói dữ liệu (packet) khi di chuyển lên hoặc xuống trong dây cáp đều mang theo điạ chỉ của nơi đến. Ưu điểm: -Dùng ít dây cáp, dễ lắp đặt -Không giới hạn độ dài cáp Nhược điểm: -Sẽ gây ra ngẽn mạng khi chuyển lưu lượng dữ liệu lớn. -Khi có sự hỏng hóc ở đoạn nào đó thì rất khó phát hiện, một sự ngừng trên đường dây để sửa chữa sẽ ngừng toàn bộ hệ thống.4 Mạng dạng vòng (Ring Topology) Hình 1.4 Mạng dạng vòng Mạng dạng này, bố trí theo dạng xoay vòng, đường dây cáp được thiết kế làm thành một vòng khép kín, tín hiệu chạy quanh theo một chiều nào đó.

Các nút truyền tín hiệu cho nhau mỗi thời điểm chỉ được một nút mà thôi. Dữ liệu truyền đi phải có kèm theo địa chỉ cụ thể của mỗi trạm tiếp nhận. Ưu điểm: -Mạng dạng vòng có thuận lợi là có thể nới rộng ra xa, tổng đường dây cần thiết ít hơn so với hai kiểu trên. Nhược điểm: -Đường dây phải khép kín, nếu bị ngắt ở một nơi nào đó thì toàn bộ hệ thống cũng bị ngừng.5 Mạng dạng kết hợp Hình 1.5 Mạng dạng kết hợp 1.1 Kết hợp mạng hình sao và mạng hình tuyến (Star/Bus Topology) Cấu hình mạng dạng này có bộ phận tách tín hiệu (spitter) giữ vai trò thiết bị trung tâm, hệ thống dây cáp mạng có thể chọn hoặc Ring Topology hoặc Linear Bus Topology.

Lợi điểm của cấu hình này là mạng có thể gồm nhiều nhóm làm việc ở cách xa nhau, ARCNET là mạng dạng kết hợp Star/Bus Topology. Cấu hình dạng này đưa lại sự uyển chuyển trong việc bố trí đường dây tương thích dễ dàng đối với bất cứ toà nhà nào.2 Kết hợp mạng hình sao và mạng dạng vòng (Stat/Ring Topology) Cấu hình dạng kết hợp Star/Ring Topology, có một "thẻ bài" liên lạc (Token) được chuyển vòng quanh một cái HUB trung tâm. Mỗi trạm làm việc (workstation) được nối với HUB - là cầu nối giữa các trạm làm việc và để tǎng khoảng cách cần thiết.6 Mạng full mesh Topo này cho phép các thiết bị kết nối trực tiếp với các thiết b ị khác mà không cần phải qua bộ tập chung nhu Hub hay Swicth. Ưu điểm: -Các thiết bị hoạt động độc lập, khi thiết bị này hỏng vẫn không ảnh hưởng đến thiết bị khác.

Nhược điểm: -Tiêu tốn tài nguyên về memory, về sử lý qua các máy trạm -Quản lý phức tạp.7 Mạng phân cấp (Hierarchical) Hình 1.6 Mạng phân cấp. Mô hình này cho phép quản lý thiết bị tập chung, các máy chạm được đặt theo từng lớp tùy thuộc vào chức năng của từng lớp Ưu điểm: -Khả năng quản lý và bảo mật hệ thống. Nhược điểm: -Phải sử dụng nhiều bộ tập chung dãn đến chi phí nhiều.2 Các giao thức (Protocol) Một tập các tiêu chuẩn để trao đổi thông tin giữa hay hệ thống máy tính hoặc hai thiết bị máy tính với nhau được gọi là giao thứ (Protocol) Các giao thức (Protocol) còn được gọi là nghi thức hoặc định ước của mạng máy tính. Để đánh giá khả năng của một mạng được phân chia bởi các trạm như thế nào.

Hệ số này được quyết định chủ yếu bởi hiệu quả sử dụng môi trường truy xuất (medium access) của giao thức, môi trường này ở dạng tuyến hay dạng vòng. một trong các giao thức được sử dụng nhiều trong các LAN là: 1.1 Giao thức CSMA/CD (Carrier Sense Multiple Access with/Collision Detect) CSMA/CD là viết tắt của Carrier Sense Multiple Access with Collision Detect trong tiếng Anh, nghĩa là đa truy cập nhận biết sóng mang phát hiện xung đột. Sử dụng giao thức này các trạm hoàn toàn có quyền truyền dữ liệu trên mạng với số lượng nhiều hay ít và một cách ngẫu nhiên hoặc bất kỳ khi nào có nhu cầu truyền dữ liệu ở mỗi trạm. Mỗi trạm sẽ kiểm tra tuyến và chỉ khi nào tuyến không bận mới bắt đầu truyền các dữ liệu.

CSMA/Cd có nguồn gốc từ hệ thống radio đã phát triển ở trường đại học Hawai vào khoảng năm 1970 gọi là ALOHANET. Khi nhiều trạm đồng thời truyền dữ liệu và tạo ra sự xung đột (collision) làm cho dữ liệu ở các trạm bị sai lệch.
