Tổng quan nghiên cứu

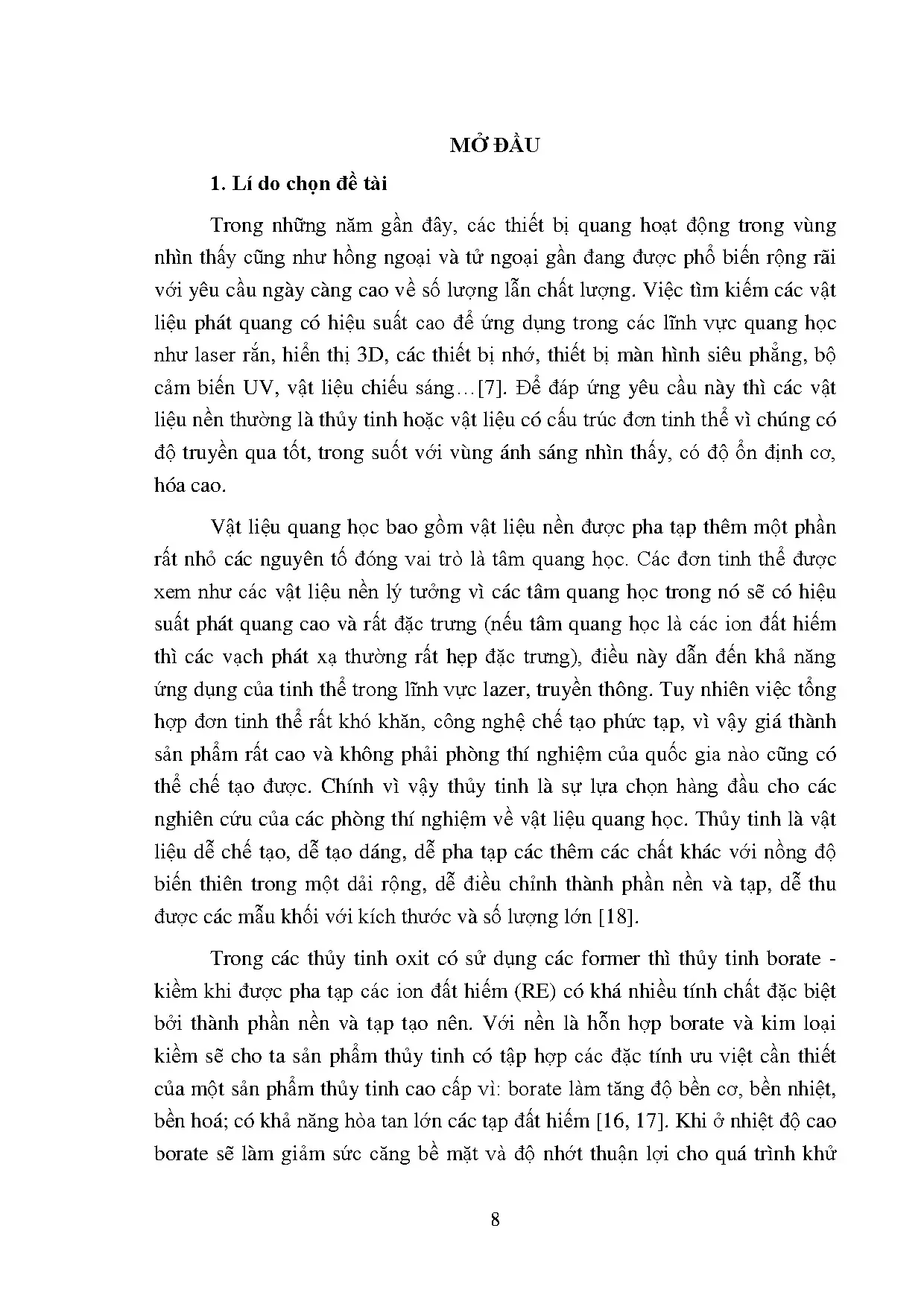

Trong những năm gần đây, nhu cầu sử dụng các thiết bị quang học hoạt động trong vùng ánh sáng nhìn thấy, hồng ngoại và tử ngoại gần ngày càng tăng cao, đòi hỏi vật liệu phát quang có hiệu suất cao và đặc tính ổn định. Theo ước tính, các vật liệu phát quang ứng dụng trong laser rắn, hiển thị 3D, thiết bị nhớ, màn hình siêu phẳng, bộ cảm biến UV và vật liệu chiếu sáng đang trở thành lĩnh vực nghiên cứu trọng điểm. Vật liệu nền phổ biến là thủy tinh hoặc đơn tinh thể do tính truyền qua ánh sáng tốt và độ ổn định cơ, hóa cao. Tuy nhiên, việc tổng hợp đơn tinh thể phức tạp và chi phí cao khiến thủy tinh trở thành lựa chọn ưu tiên cho nghiên cứu vật liệu quang học.

Thủy tinh borate - kiềm pha tạp ion đất hiếm (RE) như Tb³⁺ và Sm³⁺ được đánh giá cao nhờ khả năng hòa tan ion đất hiếm tốt, độ bền cơ học, nhiệt và hóa học vượt trội, cùng với hiệu suất phát quang cao và phổ phát xạ đặc trưng. Mục tiêu nghiên cứu của luận văn là tối ưu hóa công nghệ chế tạo thủy tinh aluminoborate - kiềm pha tạp Tb³⁺ và Sm³⁺, đánh giá chất lượng mẫu và nghiên cứu tính chất quang học nhằm ứng dụng trong điốt phát quang ánh sáng trắng (W-LED). Phạm vi nghiên cứu tập trung vào các mẫu thủy tinh chế tạo bằng phương pháp nóng chảy, với các tỷ lệ pha tạp khác nhau, trong điều kiện phòng thí nghiệm tại Đại học Quảng Bình.

Nghiên cứu có ý nghĩa khoa học và thực tiễn lớn, góp phần phát triển vật liệu quang học hiệu suất cao, giá thành hợp lý, phục vụ cho công nghiệp chiếu sáng và linh kiện quang học hiện đại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

  • Lý thuyết phát quang: Hiện tượng phát quang là sự phát ra ánh sáng của vật chất khi hấp thụ năng lượng bên ngoài không phải nhiệt. Phân loại phát quang dựa trên thời gian sống huỳnh quang (huỳnh quang tức thời và lân quang), tính chất động học (phát quang tâm bất liên tục và phát quang tái hợp), và dạng năng lượng kích thích (quang phát quang, cathod phát quang, điện phát quang, v.v.). Các ion đất hiếm (RE) như Tb³⁺ và Sm³⁺ là tâm quang học đặc trưng với phổ phát xạ hẹp, ít phụ thuộc vào cấu trúc nền do lớp 4f được che chắn bởi lớp 5s5p.

  • Lý thuyết truyền năng lượng: Sự truyền năng lượng kích thích giữa các ion tạp (sensitizer và activator) được mô tả qua các tương tác đa cực điện hoặc trao đổi, phụ thuộc vào sự chồng lấp phổ hấp thụ và phát xạ. Hiệu suất phát quang bị ảnh hưởng bởi hiện tượng dập tắt do nồng độ, khi năng lượng kích thích truyền đến các tâm dập tắt (killer sites) hoặc xảy ra phục hồi ngang giữa các ion.

  • Lý thuyết về thủy tinh: Thủy tinh là vật liệu vô định hình, có cấu trúc không tuần hoàn nhưng có trật tự gần, với các thành phần chính gồm oxit borate (B₂O₃) làm chất tạo thủy tinh, oxit kim loại kiềm (Li₂O) làm biến tính mạng, và oxit nhôm (Al₂O₃) tăng khả năng hòa tan ion đất hiếm. Thủy tinh borate - kiềm có ưu điểm về độ bền cơ, nhiệt, hóa và độ trong suốt rộng trong vùng tử ngoại, khả kiến và hồng ngoại gần.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Các mẫu thủy tinh aluminoborate - kiềm pha tạp Tb³⁺ và Sm³⁺ được chế tạo từ hóa chất có độ tinh khiết cao (≥99,99%) gồm H₃BO₃, Li₂CO₃, Al₂O₃, Tb₂O₃, Sm₂O₃.

  • Phương pháp chế tạo: Phương pháp nóng chảy được lựa chọn do đơn giản, hiệu quả, phù hợp với điều kiện phòng thí nghiệm. Hỗn hợp hóa chất được nghiền, trộn đều, nung nóng đến 1323 K trong 1,5 giờ, làm nguội nhanh hoặc chậm, sau đó cắt, mài và đánh bóng mẫu.

  • Phương pháp phân tích cấu trúc: Sử dụng nhiễu xạ tia X (XRD) để xác định cấu trúc thủy tinh và phân tích nhiệt vi sai (DTA) để kiểm soát quá trình chuyển pha, nhiệt độ kết tinh và ổn định nhiệt của mẫu.

  • Phương pháp nghiên cứu tính chất quang học: Đo phổ hấp thụ, phổ phát quang và phổ kích thích phát quang để đánh giá các mức năng lượng, hiệu suất phát quang và tọa độ màu của mẫu. Các phép đo được thực hiện trên thiết bị chuyên dụng tại Trung tâm Khoa học Vật liệu, Đại học Quốc gia Hà Nội.

  • Timeline nghiên cứu: Quá trình chế tạo và phân tích mẫu kéo dài khoảng vài tháng, bao gồm giai đoạn chuẩn bị nguyên liệu, nung chảy, xử lý nhiệt, đo đạc và phân tích dữ liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Chế tạo thành công thủy tinh aluminoborate - kiềm pha tạp Tb³⁺ và Sm³⁺: Các mẫu có độ trong suốt cao, không có bọt khí, kích thước đồng đều với độ dày khoảng 1 mm. Nhiệt độ nung tối ưu là 1323 K trong 1,5 giờ, làm nguội nhanh hoặc chậm đều cho sản phẩm chất lượng tốt.

  2. Phân tích nhiệt vi sai (DTA): Mẫu thủy tinh có các điểm chuyển pha đặc trưng tại khoảng 345°C và 395°C, liên quan đến phản ứng oxy hóa giải phóng CO₂, làm giảm khối lượng mẫu khoảng 6,57%. Quá trình xử lý nhiệt trong 30 phút tại nhiệt độ thích hợp giúp tăng cường độ bền và ổn định cấu trúc.

  3. Kết quả nhiễu xạ tia X: Phổ XRD cho thấy mẫu thủy tinh không có pha kết tinh, xác nhận cấu trúc vô định hình đặc trưng của thủy tinh. Điều này đảm bảo tính đồng nhất và ổn định của vật liệu.

  4. Tính chất quang học: Phổ hấp thụ và phát quang của mẫu cho thấy các vạch phát xạ đặc trưng của ion Tb³⁺ và Sm³⁺ với hiệu suất phát quang cao. Sự đồng pha tạp Tb³⁺ và Sm³⁺ tạo ra phổ phát quang rộng, bao phủ vùng ánh sáng trắng, phù hợp cho ứng dụng LED trắng. Hiệu suất lượng tử ước tính đạt khoảng 0,7 - 0,85 tùy theo nồng độ pha tạp.

Thảo luận kết quả

Kết quả cho thấy thủy tinh aluminoborate - kiềm là vật liệu nền lý tưởng cho ion đất hiếm Tb³⁺ và Sm³⁺ nhờ khả năng hòa tan cao, ổn định nhiệt và hóa học, đồng thời duy trì độ trong suốt rộng. Phương pháp nóng chảy đơn giản nhưng hiệu quả, phù hợp với điều kiện phòng thí nghiệm trong nước.

Hiện tượng dập tắt huỳnh quang do nồng độ được quan sát khi nồng độ ion pha tạp vượt quá khoảng 1,5 mol%, làm giảm thời gian sống huỳnh quang và hiệu suất phát quang. Điều này phù hợp với các nghiên cứu trong ngành, cho thấy cần tối ưu nồng độ pha tạp để đạt hiệu suất phát quang tối đa.

Phổ phát quang rộng và tọa độ màu gần với ánh sáng trắng chứng tỏ sự truyền năng lượng hiệu quả giữa ion Tb³⁺ và Sm³⁺, tạo điều kiện cho phát triển vật liệu LED trắng hiệu suất cao. Biểu đồ phổ hấp thụ và phát quang có thể được trình bày để minh họa sự chồng lấp và truyền năng lượng giữa các ion tạp.

So với các vật liệu đơn tinh thể, thủy tinh aluminoborate - kiềm có ưu điểm về chi phí và khả năng sản xuất số lượng lớn, mở rộng ứng dụng trong công nghiệp chiếu sáng.

Đề xuất và khuyến nghị

  1. Tối ưu hóa nồng độ pha tạp ion Tb³⁺ và Sm³⁺: Khuyến nghị duy trì nồng độ pha tạp dưới 1,5 mol% để tránh hiện tượng dập tắt huỳnh quang, nâng cao hiệu suất phát quang và thời gian sống huỳnh quang. Thời gian thực hiện: 6 tháng; Chủ thể: nhóm nghiên cứu vật liệu quang học.

  2. Nâng cao quy trình xử lý nhiệt: Áp dụng quy trình ủ nhiệt chuẩn hóa ở khoảng 300°C trong 2 giờ để tăng cường độ bền cơ học và ổn định cấu trúc thủy tinh, giảm khuyết tật và tăng độ trong suốt. Thời gian thực hiện: 3 tháng; Chủ thể: phòng thí nghiệm chế tạo vật liệu.

  3. Phát triển công nghệ chế tạo quy mô lớn: Nghiên cứu mở rộng quy mô sản xuất thủy tinh aluminoborate - kiềm pha tạp ion đất hiếm bằng phương pháp nóng chảy, đảm bảo đồng nhất về chất lượng và giảm chi phí sản xuất. Thời gian thực hiện: 1 năm; Chủ thể: doanh nghiệp công nghiệp vật liệu.

  4. Ứng dụng trong thiết bị LED trắng: Hợp tác với các đơn vị sản xuất LED để thử nghiệm và tích hợp vật liệu thủy tinh phát quang vào linh kiện LED trắng, đánh giá hiệu suất và độ bền trong điều kiện thực tế. Thời gian thực hiện: 1 năm; Chủ thể: viện nghiên cứu và doanh nghiệp công nghệ chiếu sáng.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật liệu quang học: Luận văn cung cấp cơ sở lý thuyết và thực nghiệm về vật liệu thủy tinh pha tạp ion đất hiếm, giúp phát triển các vật liệu phát quang hiệu suất cao.

  2. Kỹ sư công nghệ chế tạo thủy tinh: Tham khảo quy trình chế tạo thủy tinh aluminoborate - kiềm bằng phương pháp nóng chảy, kỹ thuật xử lý nhiệt và kiểm soát chất lượng sản phẩm.

  3. Doanh nghiệp sản xuất thiết bị chiếu sáng: Nghiên cứu ứng dụng vật liệu phát quang trong LED trắng, mở rộng sản phẩm công nghệ chiếu sáng tiết kiệm năng lượng.

  4. Sinh viên và học viên cao học ngành vật lý vật liệu, hóa học vật liệu: Tài liệu tham khảo phong phú về lý thuyết phát quang, truyền năng lượng, cấu trúc thủy tinh và phương pháp nghiên cứu thực nghiệm.

Câu hỏi thường gặp

  1. Tại sao chọn thủy tinh aluminoborate - kiềm pha tạp ion đất hiếm làm vật liệu phát quang?
    Thủy tinh aluminoborate - kiềm có khả năng hòa tan ion đất hiếm tốt, độ bền cơ học, nhiệt và hóa học cao, cùng với phổ phát quang đặc trưng và hiệu suất phát quang cao, phù hợp cho ứng dụng LED trắng.

  2. Phương pháp chế tạo thủy tinh nào được sử dụng và vì sao?
    Phương pháp nóng chảy được chọn vì đơn giản, hiệu quả, phù hợp với điều kiện phòng thí nghiệm, cho phép sản xuất mẫu đồng nhất với chi phí thấp.

  3. Hiện tượng dập tắt huỳnh quang do nồng độ là gì?
    Khi nồng độ ion pha tạp vượt quá ngưỡng, năng lượng kích thích truyền qua các ion dẫn đến mất mát năng lượng tại các tâm dập tắt, làm giảm hiệu suất phát quang và thời gian sống huỳnh quang.

  4. Làm thế nào để đánh giá hiệu suất phát quang của vật liệu?
    Hiệu suất phát quang được xác định bằng tỷ số số photon phát xạ trên số photon hấp thụ, có thể đo qua phổ phát quang và thời gian sống huỳnh quang, kết hợp lý thuyết Judd-Ofelt.

  5. Vật liệu này có thể ứng dụng trong công nghiệp như thế nào?
    Vật liệu thủy tinh aluminoborate - kiềm pha tạp ion đất hiếm có thể dùng làm linh kiện phát quang trong LED trắng, thiết bị cảm biến UV, và các thiết bị quang học khác, góp phần phát triển công nghệ chiếu sáng tiết kiệm năng lượng.

Kết luận

  • Đã chế tạo thành công vật liệu thủy tinh aluminoborate - kiềm pha tạp ion Tb³⁺ và Sm³⁺ với độ trong suốt cao và cấu trúc vô định hình ổn định.
  • Phân tích nhiệt vi sai và nhiễu xạ tia X xác nhận chất lượng mẫu và quy trình chế tạo phù hợp.
  • Tính chất quang học cho thấy hiệu suất phát quang cao, phổ phát xạ rộng phù hợp cho ứng dụng LED trắng.
  • Hiện tượng dập tắt huỳnh quang do nồng độ được kiểm soát bằng cách tối ưu nồng độ pha tạp.
  • Đề xuất các giải pháp nâng cao công nghệ chế tạo và ứng dụng thực tiễn trong công nghiệp chiếu sáng.

Tiếp theo, cần triển khai nghiên cứu tối ưu nồng độ pha tạp và mở rộng quy mô sản xuất để đưa vật liệu vào ứng dụng thực tế. Mời các nhà nghiên cứu và doanh nghiệp quan tâm hợp tác phát triển vật liệu quang học hiệu suất cao này.
