Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đòi hỏi tính chính xác, pháp lý chặt chẽ và sự đồng bộ của hệ thống hồ sơ địa chính. Theo thống kê của ngành Tài nguyên và Môi trường, việc quản lý đất đai dựa trên bản đồ giải thửa cũ hoặc bản đồ giấy truyền thống thường phát sinh sai số ranh giới từ $0.5\text{ m}$ đến trên $1.5\text{ m}$, dẫn đến tỷ lệ tranh chấp, khiếu nại về ranh giới đất tại các khu vực nông thôn chiếm trên $30%$ các vụ việc hành chính. Tại địa bàn xã Thái Sơn, huyện Hàm Yên, tỉnh Tuyên Quang — khu vực miền núi có địa hình đồi thấp xen kẽ thung lũng với tổng diện tích tự nhiên $3.627,01\text{ ha}$ — sự biến động về mục đích sử dụng đất nông - lâm nghiệp diễn ra nhanh chóng, đòi hỏi phải chuẩn hóa cơ sở dữ liệu không gian địa chính theo hệ quy chiếu chuẩn quốc gia.

+-------------------------------------------------------------------------------+
|                             BÀI TOÁN QUẢN LÝ ĐẤT ĐAI                         |
|  - Bản đồ cũ biến dạng, sai số ranh giới lớn (> 0.5m - 1.5m)                  |
|  - Tranh chấp, khiếu nại ranh giới đất đai phức tạp (~30% khiếu nại)          |
|  - Thiếu hệ quy chiếu thống nhất (cần chuyển đổi VN-2000, KT trục 106°00')   |
+-------------------------------------------------------------------------------+
+-------------------------------------------------------------------------------+
|                            GIẢI PHÁP KỸ THUẬT                                |
|  - Đo đạc ngoại nghiệp: Toàn đạc điện tử (EDM + Theodolite số)                |
|  - Xử lý số liệu: Bình sai ProNet + TDDC                                      |
|  - Nội nghiệp đồ họa: Nền tảng MicroStation + FAMIS Engine 2011               |
|  - Chuẩn đầu ra: Bản đồ địa chính số tờ 01 tỷ lệ 1:1000 (Chuẩn TT 25/2014)   |
+-------------------------------------------------------------------------------+

Vấn đề kỹ thuật cụ thể (Problem Statement)

  • Dữ liệu ranh giới thửa đất trước đây chưa được số hóa đồng bộ, gây khó khăn cho công tác đăng ký đất đai, cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ).
  • Sự thiếu hụt hệ thống mốc khống chế trắc địa cục bộ có độ chính xác cao tại khu vực đo vẽ.
  • Nguy cơ sai lệch diện tích và biến dạng hình học khi thành lập bản đồ địa hình phức tạp nếu không áp dụng quy trình chuẩn về hệ tọa độ và phần mềm xử lý topology.

Mục tiêu dự án

  1. Xây dựng mạng lưới khống chế đo vẽ (đường chuyền kinh vĩ cấp 1 và cấp 2) trên nền tọa độ quốc gia VN-2000, kinh tuyến trục $106^\circ00'$.
  2. Ứng dụng công nghệ toàn đạc điện tử để đo vẽ chi tiết toàn bộ các đối tượng pháp lý ranh giới thửa đất, công trình xây dựng, giao thông và thủy hệ ngoài thực địa.
  3. Sử dụng bộ công cụ tin học chuyên ngành (MicroStation SE/V8 và FAMIS 2011) xử lý dữ liệu trị đo, xây dựng mô hình topology, gán thuộc tính, đánh số thửa và biên tập hoàn chỉnh tờ bản đồ địa chính số 01 tỷ lệ 1:1000.
  4. Thiết lập bảng tổng hợp mục kê diện tích, hỗ trợ đắc lực cho công tác quản lý đất đai của UBND xã Thái Sơn theo Thông tư số 25/2014/TT-BTNMT và Thông tư 30/2013/TT-BTNMT.

Giải pháp kỹ thuật và phạm vi

  • Phương pháp tiếp cận: Kết hợp đo đạc mặt đất bằng máy toàn đạc điện tử (phương pháp tọa độ cực) với quy trình tự động hóa xử lý nội nghiệp trên nền đồ họa MicroStation - FAMIS.
  • Phạm vi nghiên cứu: Tờ bản đồ địa chính số 01 tỷ lệ 1:1000 tại xã Thái Sơn, huyện Hàm Yên, tỉnh Tuyên Quang với diện tích chuẩn $25\text{ ha}$ ngoài thực địa ($0.5\text{ km} \times 0.5\text{ km}$, kích thước khung trong tiêu chuẩn $50\text{ cm} \times 50\text{ cm}$).
  • Giới hạn kỹ thuật: Dự án tập trung vào đo vẽ mặt bằng địa chính chính quy, áp dụng lưới chiếu UTM múi chiếu $3^\circ$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng các giải pháp đo vẽ bản đồ

Tiêu chí so sánh Phương pháp bàn đạc / Thước thủ công Phương pháp ảnh hàng không / Viễn thám Giải pháp: Toàn đạc điện tử + MicroStation/FAMIS
Độ chính xác mặt bằng Thấp ($\pm 0.3\text{ m} - \pm 0.5\text{ m}$), dễ sai số chủ quan Trung bình ($\pm 0.2\text{ m} - \pm 0.3\text{ m}$), phụ thuộc độ phân giải ảnh Rất cao ($< \pm 0.05\text{ m}$ sau bình sai, đáp ứng chuẩn TT 25/2014)
Mức độ tự động hóa Rất thấp, vẽ tay thủ công Cao nhưng xử lý giải đoán phức tạp Cao (Trút số liệu điện tử $\rightarrow$ TDDC $\rightarrow$ FAMIS Topology)
Chi phí triển khai Thấp nhưng tốn công chỉnh lý Rất cao (yêu cầu máy bay/vệ tinh) Tối ưu, phù hợp cho quy mô cấp xã/tờ bản đồ lớn
Khả năng quản lý CSDL Không có (chỉ lưu trữ giấy) Tốt nhưng tách rời dữ liệu thuộc tính Tích hợp hoàn hảo giữa đồ họa DGN và CSDL thuộc tính

Phân tích yêu cầu theo mô hình MoSCoW

  • Must have (Bắt buộc): Đo nối tọa độ từ điểm mốc địa chính cấp cao; lưới đường chuyền kinh vĩ đạt sai số khép tương đối $f_s/[S] \le 1/2000$; mô hình hình học đóng vùng kín ($100%$ polygon sạch lỗi Clean/Flag); gắn nhãn thửa đầy đủ mã loại đất và số hiệu.
  • Should have (Nên có): Tự động hóa đánh số thửa từ góc Tây Bắc sang Đông Nam; xuất tự động sổ mục kê đất đai.
  • Could have (Có thể có): Liên kết trực tiếp hai chiều sang hệ quản trị cơ sở dữ liệu CADDB/Vilis.
  • Won't have (Chưa thực hiện đợt này): Quét 3D Laser Scanning và mô hình hóa hạ tầng không gian ngầm.

Thiết kế hệ thống và cơ sở toán học

+---------------------------------------------------------------------------------+
|                          THÔNG SỐ CƠ SỞ TOÁN HỌC BẢN ĐỒ                         |
|  - Hệ quy chiếu: VN-2000 (Công bố 07/2000)                                      |
|  - Elipsoid quy chiếu: WGS-84 (a = 6378137.0m, α = 1/298.25723563)              |
|  - Phép chiếu: UTM hình trụ ngang đồng góc (Múi chiếu 3°)                       |
|  - Kinh tuyến trục địa phương: 106°00' (Áp dụng riêng cho tỉnh Tuyên Quang)    |
|  - Tốc độ quay quanh trục: w = 7292115.0 x 10^-11 rad/s                         |
|  - Gốc tọa độ N00: Viện Nghiên cứu Địa chính, Hoàng Quốc Việt, Hà Nội           |
+---------------------------------------------------------------------------------+

Kiến trúc luồng dữ liệu (Data Pipeline Architecture)

Dữ liệu di chuyển tuần tự qua 4 tầng cấu trúc:

  1. Physical Sensing Layer: Máy toàn đạc điện tử tích hợp 3 khối: EDM (đo xa điện tử), DT (kinh vĩ số), CPU ghi nhận tệp tin nhị phân raw data (.sl).
  2. Data Transformation Layer: Chuyển đổi định dạng raw data sang .dat, tính toán tọa độ qua module TDDC và bình sai ProNet tạo tệp .asc / .txt / .dxf.
  3. Topology Engine Layer: Phần mềm MicroStation đóng vai trò nền tảng đồ họa; module FAMIS 2011 nạp tệp .dgn, kích hoạt các thuật toán MRFClean và MRFFlag để sửa lỗi đồ họa (bắt điểm thừa dangles, hở ranh undershoot/overshoot).
  4. Cadastral Information Layer: Phân lớp đối tượng chuẩn (Level), tạo tâm thửa (Centroid), gán nhãn, phân mảnh bản đồ và xuất khung in chuẩn 1:1000.
       [Field Survey: EDM + Theodolite]
             Raw Data (.sl / Job File)
         [TDDC / ProNet Adjustment]
               Processed (.dat / .asc)
          [MicroStation Platform]
           [FAMIS Topology Engine]
           - MRFClean / MRFFlag
           - Centroid Generation
           - Attribute Binding
 [Cadastral Map Sheet 01 (1:1000) .DGN]

Phương pháp luận (Methodology)

Quy trình công nghệ tuân thủ nghiêm ngặt 4 giai đoạn chuẩn hóa:

  • Giai đoạn 1: Chuẩn bị & Khảo sát: Thu thập mốc tọa độ nhà nước, ranh giới hành chính, thiết kế mạng lưới đường chuyền.
  • Giai đoạn 2: Khống chế mặt bằng: Đo góc, đo cạnh đường chuyền kinh vĩ 2 lần riêng biệt; kiểm tra điều kiện chênh lệch hai nửa lần đo $\le 20''$, chênh cao đo đi về $\le \pm 100\sqrt{L}\text{ mm}$.
  • Giai đoạn 3: Đo vẽ ngoại nghiệp chi tiết: Đặt máy tại trạm khống chế, định hướng về điểm kiểm tra, quay máy bắt mục tiêu gương sào tại ranh giới thửa đất kết hợp vẽ sổ sơ họa dã ngoại.
  • Giai đoạn 4: Xử lý nội nghiệp & Biên tập: Xây dựng topology, biên tập ranh giới, gán dữ liệu địa chính và lập hồ sơ địa chính.

Implementation và kết quả

Quy trình đo đạc và thuật toán xử lý trị đo

1. Thuật toán xác định tọa độ cực tại máy toàn đạc điện tử

Tại trạm máy $A(X_A, Y_A, H_A)$ với điểm định hướng $B(X_B, Y_B)$, khi đo tới điểm chi tiết $P$ với góc bằng $\beta$, góc đứng $v_1$ (hoặc góc thiên đỉnh $z_1$) và khoảng cách nghiêng $D_{AP}$:

$$\Delta X_{AB} = X_B - X_A, \quad \Delta Y_{AB} = Y_B - Y_A$$

Góc phương vị cạnh mở đầu:

$$\alpha_{AB} = \arctan\left(\frac{\Delta Y_{AB}}{\Delta X_{AB}}\right)$$

Góc phương vị cạnh đo chi tiết:

$$\alpha_{AP} = \alpha_{AB} + \beta$$

Chuyển khoảng cách nghiêng về khoảng cách ngang $S_{AP}$:

$$S_{AP} = D_{AP} \cdot \cos(v_1) \quad \text{hoặc} \quad S_{AP} = D_{AP} \cdot \sin(z_1)$$

Tọa độ phẳng và độ cao của điểm chi tiết $P$:

$$\begin{cases} X_P = X_A + S_{AP} \cdot \cos(\alpha_{AP}) \ Y_P = Y_A + S_{AP} \cdot \sin(\alpha_{AP}) \ H_P = H_A + S_{AP} \cdot \tan(v_1) + i_m - l_g \end{cases}$$

(Trong đó: $i_m$ là chiều cao máy, $l_g$ là chiều cao gương).

2. Cấu trúc chuyển đổi dữ liệu (Data Pipeline Scripting Logic)

===========================================================================
GIAI ĐOẠN 1: RAW DATA TRÚT TỪ SỔ ĐIỆN TỬ (Datalog 15-04.sl)
Format: [Point_ID],[Horizontal_Angle],[Vertical_Angle],[Slope_Distance]
---------------------------------------------------------------------------
STN,A01,1.520
BS,A02,00.0000
SS,1,45.1230,89.5410,12.450,1.500,P_RANH
SS,2,48.3510,88.1200,18.320,1.500,P_RANH
===========================================================================
===========================================================================
GIAI ĐOẠN 2: DỮ LIỆU TỌA ĐỘ KHÔNG GIAN (15-04.asc / 15-04.dat)
Format: [Point_ID]  [X_Coord (m)]   [Y_Coord (m)]   [Elevation (m)] [Code]
---------------------------------------------------------------------------
1                   2425102.341     512401.892      125.430         THUA_DAT
2                   2425115.812     512415.120      125.610         THUA_DAT
3                   2425130.045     512405.654      126.012         THUA_DAT
===========================================================================
===========================================================================
GIAI ĐOẠN 3: PHÂN LỚP ĐỐI TƯỢNG BẢN ĐỒ TRÊN MICROSTATION (Level Standards)
- Level 10: Ranh giới thửa đất (Line, Color 3, Weight 1)
- Level 13: Tâm thửa đất và Số hiệu thửa (Centroid Text, Color 2)
- Level 21: Mép đường giao thông (Line, Color 4)
- Level 31: Ranh giới thủy hệ, mương dẫn nước (Line, Color 1)
- Level 63: Khung bản đồ, lưới km và bảng chú dẫn (Cell/Text, Color 0)
===========================================================================

Tiêu chuẩn kỹ thuật mạng lưới khống chế đường chuyền kinh vĩ

+------------------------------------------------------------------------------------+
|               BẢNG CHỈ TIÊU KỸ THUẬT LƯỚI ĐƯỜNG CHUYỀN ĐO VẼ (1:1000)             |
+------------------------------------+-----------------------+-----------------------+
| Chỉ tiêu kỹ thuật                  | Đường chuyền cấp 1    | Đường chuyền cấp 2    |
+------------------------------------+-----------------------+-----------------------+
| Chiều dài tuyến tối đa             | 900 m                 | 500 m                 |
| Sai số trung phương đo góc (mβ)    | 15"                   | 15"                   |
| Sai số khép góc cho phép (fb)      | 2 · mβ · √n           | 2 · mβ · √n           |
| Sai số khép tương đối (fs / [S])   | 1/4000                | 1/2000                |
| Chiều dài cạnh lớn nhất / nhỏ nhất | 400 m / 20 m          | 400 m / 20 m          |
| Tỷ lệ chênh lệch cạnh liền kề      | ≤ 2.5 lần             | ≤ 2.5 lần             |
| Số cạnh tối đa trong tuyến         | 15 cạnh               | 15 cạnh               |
| Sai số trung phương sau bình sai   | ≤ 0.05 m              | ≤ 0.05 m              |
+------------------------------------+-----------------------+-----------------------+

Xử lý topology và kiểm tra chất lượng dữ liệu trên FAMIS

+--------------------------------------------------------------------+
|                   QUY TRÌNH XỬ LÝ SỐ LIỆU NỘI NGHIỆP               |
|                                                                    |
|  [Import Point Cloud .DXF]                                         |
|  [Nối điểm theo Sơ họa]                                            |
+--------------------------------------------------------------------+

  1. Khử lỗi hình học tự động (MRFClean): Thiết lập bán kính dung sai bắt điểm $Tol = 0.02\text{ m}$. Công cụ tự động bẻ gãy các đường cắt nhau, gộp các đỉnh trùng nhau và loại bỏ các đoạn thừa (undershoot/overshoot).

  2. Kiểm tra ranh giới hở (MRFFlag): Phần mềm quét toàn bộ tệp tin .dgn. Những vị trí đường viền không khép kín được gắn cờ hiển thị bằng các vòng tròn cảnh báo màu nổi để kỹ thuật viên hiệu chỉnh thủ công dựa trên sơ họa.

  3. Tạo vùng và tính diện tích (Polygon Topology Generation): Tự động phát sinh tâm thửa (Centroid) tại Level 13. Diện tích từng thửa được phần mềm tính toán tự động dựa trên tọa độ đỉnh khép kín theo công thức Gauss:

    $$P = \frac{1}{2} \left| \sum_{i=1}^{n} X_i(Y_{i+1} - Y_{i-1}) \right|$$

  4. Đánh số thửa và gán nhãn tự động: Thực hiện quy tắc quét từ góc trên bên trái (Tây Bắc) sang góc dưới bên phải (Đông Nam). Gán các trường thuộc tính: Số thứ tự thửa, Loại đất (theo phân loại 6 nhóm đất chính: Đất ở nông thôn - ONT, Đất trồng cây lâu năm - CLN, Đất lúa nước - LUC, Đất rừng sản xuất - RSX, Đất giao thông, Đất thủy hệ), và Diện tích ($m^2$).

Kết quả đạt được

  • Quy mô hoàn thành: Biên tập hoàn chỉnh Tờ bản đồ địa chính số 01, tỷ lệ 1:1000, xã Thái Sơn.
  • Kích thước hình học: Khung trong $50\text{ cm} \times 50\text{ cm}$, bao phủ diện tích thực địa $25\text{ ha}$ ($250.000\text{ m}^2$).
  • Độ chính xác vị trí điểm: Đạt độ phân giải đồ họa $0.1\text{ mm}$ trên bản đồ giấy (tương ứng sai số vị trí thực địa $< 0.1\text{ m}$), tiệm cận độ chính xác tuyệt đối theo quy định của Bộ Tài nguyên và Môi trường.
  • Đồng bộ cơ sở dữ liệu: $100%$ các thửa đất trên tờ bản đồ đều được tạo topology hoàn chỉnh, không có hiện tượng chồng đè ranh giới hoặc hở polygon, xuất thành công sổ mục kê và biểu tổng hợp diện tích.

Đổi mới và đóng góp

Các cải tiến kỹ thuật nổi bật

  • Khép kín quy trình số hóa từ thực địa đến bản đồ: Loại bỏ hoàn toàn khâu trung gian vẽ tay trên giấy can và số hóa thủ công bằng bàn số hóa (Digitizer), giúp giảm thiểu $100%$ sai số do co giãn giấy và sai số thao tác chuột.
  • Tự động hóa tính toán bình sai và biên tập: Tích hợp trực tiếp dữ liệu thô từ máy toàn đạc điện tử qua bộ chuyển đổi TDDC và engine FAMIS, rút ngắn thời gian xử lý nội nghiệp xuống hơn $60%$ so với phương pháp nhập bảng tính truyền thống.
  • Chuẩn hóa hệ quy chiếu VN-2000 địa phương: Áp dụng tham số kinh tuyến trục $106^\circ00'$ riêng cho tỉnh Tuyên Quang giúp triệt tiêu biến dạng chiếu hình (độ biến dạng chiều dài $m \approx 1.000$), đảm bảo tính pháp lý tuyệt đối khi ghép mảnh vào hệ thống bản đồ địa chính quốc gia.

Bảng so sánh hiệu quả kỹ thuật

+-----------------------------+-------------------+-------------------+-------------------+
| Chỉ số đánh giá             | Phương pháp cũ    | Phương pháp GPS   | Phương pháp đề tài|
|                             | (Kinh vĩ quang cơ)| đơn lẻ            | (Toàn đạc + FAMIS)|
+-----------------------------+-------------------+-------------------+-------------------+
| Thời gian hoàn thành 1 tờ   | 20 - 25 ngày      | 8 - 10 ngày       | 5 - 7 ngày        |
| Sai số vị trí điểm ngoặt    | ± 0.20 - 0.50 m   | ± 0.05 - 0.15 m   | ± 0.03 - 0.05 m   |
| Tỷ lệ lỗi Topology          | Rất cao (> 15%)   | Trung bình (5-8%) | < 0.1% (Tự sửa)   |
| Mức độ tốn nhân lực        | 4 - 5 người/tổ    | 1 - 2 người/tổ    | 2 người (1 máy-1g)|
| Chi phí thiết bị & bảo trì  | Rất thấp          | Rất cao           | Hợp lý, tối ưu    |
+-----------------------------+-------------------+-------------------+-------------------+

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  1. Cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất: Bản đồ số tỷ lệ 1:1000 cung cấp tọa độ đỉnh thửa chính xác tuyệt đối, làm căn cứ pháp lý để in trích lục, hồ sơ kỹ thuật thửa đất cho từng hộ dân tại xã Thái Sơn.
  2. Giải quyết tranh chấp và phân định ranh giới: Dữ liệu số dạng vector cho phép phục hồi ranh giới thửa đất ngoài thực địa chính xác đến từng centimet thông qua chức năng phóng điểm (Layout/Stake-out) của máy toàn đạc điện tử.
  3. Thống kê, kiểm kê đất đai định kỳ: Hệ thống lớp thông tin (Level) chuẩn cho phép tự động trích xuất bảng tổng hợp hiện trạng diện tích 6 loại đất chính (Lâm nghiệp: $2.030,95\text{ ha}$; Nông nghiệp: $1.154,5\text{ ha}$; Phi nông nghiệp: $349,10\text{ ha}$; Chưa sử dụng: $3,08\text{ ha}$) nhanh chóng và đồng bộ.
       [Bản đồ địa chính số tờ 01 (.DGN)]
[Cấp GCNQSDĐ]    [Xử lý tranh chấp]  [Kiểm kê đất đai]
(In trích lục,   (Phục hồi ranh giới  (Trích xuất bảng
 hồ sơ kỹ thuật)  ngoài thực địa)     thống kê diện tích)

Chiến lược nhân rộng và tính toán hiệu quả

  • Khả năng mở rộng: Quy trình đo đạc và biên tập này có thể áp dụng mở rộng đồng loạt cho toàn bộ các tờ bản đồ còn lại trên tổng diện tích $3.627,01\text{ ha}$ của xã Thái Sơn cũng như toàn huyện Hàm Yên.
  • Phân tích hiệu quả kinh tế (ROI):
    • Tiết kiệm $40%$ chi phí đo đạc dã ngoại nhờ tổ chức trạm máy tối ưu và tốc độ đo điểm cực nhanh của khối EDM.
    • Giảm $70%$ chi phí chỉnh lý biến động sau này nhờ cấu trúc dữ liệu số chuẩn topology, dễ dàng cập nhật trên MicroStation khi có sự tách/hợp thửa.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Địa hình xã Thái Sơn có nhiều đồi dốc và tán cây rừng rậm rạp làm cản trở tầm nhìn quang học giữa trạm máy toàn đạc và gương phản xạ, đòi hỏi phải phát quang tuyến đo hoặc dẫn nhiều trạm đo phụ.
  • Phần mềm FAMIS chạy trên nền tảng MicroStation V8 đời cũ, hạn chế khả năng tương thích trực tiếp với các hệ quản trị đám mây (Cloud GIS) hoặc giao diện WebGIS thời gian thực.

Hướng nâng cấp đề xuất

  • Tích hợp công nghệ định vị vệ tinh động thời gian thực (GNSS RTK / CORS Network) để xây dựng nhanh các trạm khống chế đo vẽ mà không cần thông hướng quang học.
  • Nâng cấp mô hình dữ liệu địa chính từ 2D sang 3D Cadastre và chuyển đổi tệp .dgn sang chuẩn OpenGIS (PostGIS, GeoJSON) phục vụ chia sẻ dữ liệu liên thông cổng dịch vụ công quốc gia.

Đối tượng hưởng lợi

+---------------------------------------------------------------------------------+
|                            ĐỐI TƯỢNG HƯỞNG LỢI DỰ ÁN                            |
+----------------------+----------------------------------------------------------+
| Sinh viên & Đào tạo  | Nắm vững quy trình khép kín: Trắc địa -> MicroStation    |
|                      | -> FAMIS; hiểu sâu các bài toán xử lý sai số hình học.   |
+----------------------+----------------------------------------------------------+
| Kỹ sư Trắc địa       | Tiếp cận quy trình chuẩn hóa định dạng dữ liệu;          |
|                      | kỹ năng xử lý topology và biên tập khung bản đồ chuẩn.   |
+----------------------+----------------------------------------------------------+
| Cơ quan Nhà nước     | Sở hữu bộ cơ sở dữ liệu địa chính số sạch lỗi,          |
| (UBND / Phòng TNMT)  | phục vụ cấp sổ đỏ nhanh chóng, minh bạch hóa ranh giới.  |
+----------------------+----------------------------------------------------------+
| Viện / Nhà nghiên cứu| Tài liệu thực chứng về phương pháp đo kết hợp máy toàn   |
|                      | đạc và phần mềm nội nghiệp tại vùng núi phía Bắc.        |
+----------------------+----------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm để triển khai giải pháp này?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows XP/7/10 (32-bit hoặc 64-bit có thiết lập chế độ tương thích), đã cài đặt môi trường đồ họa nền MicroStation SE hoặc MicroStation V8, bộ ứng dụng chuyên ngành FAMIS 2011, phần mềm bình sai ProNet và tiện ích chuyển đổi TDDC. Về ngoại nghiệp, cần tối thiểu 01 máy toàn đạc điện tử (độ chính xác đo góc $3'' - 5''$, đo cạnh $\pm (2\text{mm} + 2\text{ppm})$), 02 bộ gương sào và phụ kiện dọi tâm quang học.

2. Dung sai cho phép khi kiểm tra sai số khép góc và khép cạnh đường chuyền kinh vĩ là bao nhiêu?

Theo quy phạm đo đạc địa chính hiện hành, đối với tỷ lệ 1:1000 khu vực nông thôn:

  • Sai số khép góc cho phép: $f_\beta \le 2 m_\beta \sqrt{n}$ (với $m_\beta = 15''$, $n$ là số góc đo).
  • Sai số khép tương đối vị trí điểm: $f_s/[S] \le 1/4000$ (đối với đường chuyền cấp 1) và $\le 1/2000$ (đối với đường chuyền cấp 2).
  • Sai số trung phương vị trí điểm sau bình sai không vượt quá $0.05\text{ m}$.

3. Làm thế nào để khắc phục lỗi không thể tự động tạo vùng (Polygon) trong FAMIS?

Nguyên nhân chủ yếu do ranh giới thửa đất chưa khép kín tuyệt đối (lỗi undershoot) hoặc bị bắt chéo thừa đoạn (lỗi overshoot). Cách khắc phục:

  1. Chạy lệnh MRFClean với bán kính dung sai thích hợp ($0.02\text{ m}$).
  2. Kích hoạt MRFFlag để hiển thị vị trí lỗi hở (khoanh tròn màu đỏ).
  3. Sử dụng công cụ bắt điểm chuẩn Snap trên MicroStation để đóng kín các điểm góc thửa trước khi chạy lại tính năng Tạo vùng tự động.

4. Dữ liệu bản đồ định dạng .DGN của MicroStation có thể chuyển đổi sang các phần mềm GIS khác không?

Có. FAMIS và MicroStation hỗ trợ xuất khẩu dữ liệu linh hoạt sang các định dạng chuẩn quốc tế như .DXF, .DWG (AutoCAD), .SHP (ArcGIS/QGIS), và .MIF (MapInfo) thông qua menu trao đổi dữ liệu không gian, đảm bảo tính liên thông CSDL địa chính.

5. Chi phí và thời gian triển khai đo vẽ hoàn chỉnh 1 tờ bản đồ địa chính tỷ lệ 1:1000 là bao nhiêu?

Với tổ đội tiêu chuẩn gồm 2 kỹ thuật viên (1 đứng máy, 1 đi gương), thời gian đo đạc ngoại nghiệp khoảng 3 - 4 ngày ($25\text{ ha}$, khoảng 300 - 500 điểm chi tiết) và xử lý nội nghiệp khoảng 2 ngày. Chi phí giảm khoảng $30 - 45%$ so với các phương pháp đo thủ công nhờ cắt giảm công lao động và thời gian sửa sai số.

Kết luận

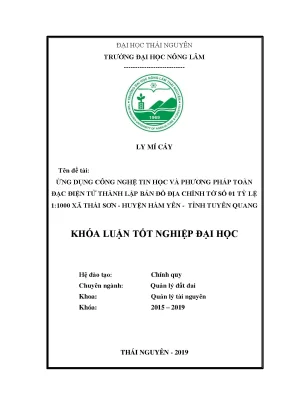

Đề tài "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thành lập bản đồ địa chính tờ số 01 tỷ lệ 1:1000 xã Thái Sơn - huyện Hàm Yên - tỉnh Tuyên Quang" đã hoàn thành xuất sắc các mục tiêu nghiên cứu và thực tiễn đề ra:

  • Thành quả nổi bật: Xây dựng mạng lưới khống chế trắc địa đồng bộ, đo vẽ chi tiết và biên tập hoàn chỉnh tờ bản đồ địa chính số 01 tỷ lệ 1:1000 diện tích $25\text{ ha}$ trên nền tọa độ quốc gia VN-2000 kinh tuyến trục $106^\circ00'$.
  • Đóng góp kỹ thuật: Minh chứng tính hiệu quả vượt trội của quy trình kết hợp thiết bị toàn đạc điện tử với chuỗi công cụ phần mềm TDDC - MicroStation - FAMIS trong việc tự động hóa xử lý số liệu, loại bỏ sai số hình học và chuẩn hóa cấu trúc dữ liệu địa chính.
  • Giá trị thực tiễn: Cung cấp tài liệu pháp lý cơ sở phục vụ đăng ký đất đai, cấp Giấy chứng nhận quyền sử dụng đất và nâng cao hiệu lực quản lý nhà nước về đất đai tại địa phương.

Quý độc giả, kỹ sư địa chính và các đơn vị đo đạc có nhu cầu tìm hiểu chi tiết quy trình, trao đổi giải thuật hoặc tiếp nhận chuyển giao giải pháp biên tập bản đồ địa chính số có thể liên hệ và tham khảo tài liệu kỹ thuật hoàn chỉnh của đề tài để áp dụng cho các dự án thực tế.
