Giới thiệu dự án

Công tác đo đạc, thành lập bản đồ địa chính, lập hồ sơ địa chính và cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) là nhiệm vụ trọng tâm trong công tác quản lý Nhà nước về đất đai tại Việt Nam. Theo thống kê tại các đô thị đang phát triển, tốc độ đô thị hóa nhanh chóng khiến tỷ lệ biến động đất đai, tách thửa, hợp thửa và chuyển mục đích sử dụng đất tại các phường trung tâm đạt từ 15% đến trên 80% qua các chu kỳ quản lý. Thực trạng này đòi hỏi hệ thống bản đồ địa chính phải liên tục được đo vẽ, chỉnh lý với độ chính xác cao và số hóa đồng bộ.

Tại phường Tam Thanh, thành phố Lạng Sơn, tỉnh Lạng Sơn – một địa bàn trung tâm kinh tế, chính trị với tổng diện tích tự nhiên $234,11\text{ ha}$, mật độ dân số cao ($9.400,18\text{ người/km}^2$) – hệ thống bản đồ địa chính đo vẽ từ năm 2003 (tỷ lệ 1:500 gồm 62 tờ) đã bộc lộ nhiều điểm bất cập. Tình trạng biến dạng ranh giới thực địa do xây dựng cơ sở hạ tầng, sự thay đổi mốc giới tự nhiên và biến động sử dụng đất phi nông nghiệp chiếm tỷ trọng lớn ($80,24%$) đặt ra bài toán cấp bách về việc hiện đại hóa cơ sở dữ liệu địa chính.

+-----------------------------------------------------------------------------+
|                      MÔ HÌNH VẤN ĐỀ VÀ GIẢI PHÁP                            |
+-----------------------------------------------------------------------------+
| THỰC TRẠNG:                                                                 |
| - Bản đồ cũ (năm 2003) biến động > 80% ranh giới ngoài thực địa             |
| - Hồ sơ giấy xuống cấp, sai lệch tọa độ khi tích hợp CSDL số               |
| - Mật độ xây dựng đô thị cao, che khuất tầm ngắm trắc địa                  |
+-----------------------------------------------------------------------------+
+-----------------------------------------------------------------------------+
| GIẢI PHÁP TÍCH HỢP ĐỀ TÀI:                                                  |
| 1. Khống chế mặt bằng: GNSS RTK ComNav T300 + Đường chuyền kinh vĩ         |
| 2. Đo vẽ chi tiết: Phương pháp tọa độ cực trên Máy toàn đạc Topcon GTS-236  |
| 3. Xử lý & Biên tập: ProNet + MicroStation V8i + Famis + Gcadas 2017        |
+-----------------------------------------------------------------------------+

Đề tài tập trung giải quyết các mục tiêu kỹ thuật cụ thể:

  1. Thiết kế, đo đạc và bình sai mạng lưới khống chế đo vẽ (đường chuyền kinh vĩ cấp 1, cấp 2) dựa trên 4 điểm địa chính cấp cao có sẵn, tuân thủ quy chuẩn kỹ thuật quốc gia.
  2. Ứng dụng phương pháp tọa độ cực với máy toàn đạc điện tử Topcon GTS-236 và công nghệ định vị vệ tinh GNSS RTK để đo vẽ chi tiết các yếu tố ranh giới thửa đất, công trình xây dựng, giao thông, thủy hệ ngoài thực địa.
  3. Ứng dụng phần mềm MicroStation V8i tích hợp module Famis và Gcadas 2017 để xử lý dữ liệu dã ngoại, xây dựng cấu trúc Topology, chuẩn hóa thuộc tính và biên tập hoàn chỉnh tờ bản đồ địa chính số 26 tỷ lệ 1:500 phường Tam Thanh theo quy định của Bộ Tài nguyên và Môi trường.

Phạm vi nghiên cứu được giới hạn trong phạm vi tờ bản đồ số 26, tỷ lệ 1:500, quy cách chia mảnh ô vuông tọa độ tiêu chuẩn $50 \times 50\text{ cm}$ (tương ứng diện tích $6,25\text{ ha}$ ngoài thực địa) trên hệ quy chiếu và hệ tọa độ quốc gia VN-2000, kinh tuyến trục $107^\circ 15'$, múi chiếu $3^\circ$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, các phương pháp thành lập bản đồ địa chính phổ biến được đặt lên bàn cân đánh giá nhằm lựa chọn giải pháp tối ưu cho địa hình đô thị miền núi đặc thù:

Phương pháp Ưu điểm Nhược điểm Đánh giá độ phù hợp (Tỷ lệ 1:50 nhà phố)
Đo vẽ truyền thống (Bàn đạc/Kinh vĩ quang cơ) Dụng cụ đơn giản, chi phí ban đầu thấp. Sai số tích lũy lớn, đo ghi thủ công dễ nhầm lẫn, năng suất thấp ($< 15\text{ thửa/ngày}$). Không đáp ứng yêu cầu số hóa hiện đại.
Ảnh hàng không / UAV Photogrammetry Tốc độ quét diện rộng cực nhanh, bao quát không gian tốt. Bị che khuất nghiêm trọng bởi nhà cao tầng, tán cây; độ chính xác góc khuất ranh đất đô thị thấp ($> 10\text{ cm}$). Phù hợp quy hoạch vùng rộng, không tối ưu cho ranh giới thửa đất đô thị 1:500.
Toàn đạc điện tử kết hợp GIS CAD (Đề tài áp dụng) Độ chính xác cao ($\le 5\text{ cm}$), tự động hóa ghi nhận số liệu 3D, tích hợp trực tiếp phần mềm xử lý số. Phụ thuộc vào tầm nhìn quang học, đòi hỏi thiết kế lưới khống chế dày đặc. Tối ưu nhất cho khu vực nội thị mật độ cao.

Yêu cầu kỹ thuật được phân loại theo mô hình MoSCoW:

  • Must have: Đảm bảo sai số trung phương vị trí điểm khống chế sau bình sai $M_p \le 0,05\text{ m}$; sai số khép góc $f_\beta \le 2m_\beta\sqrt{n}$; 100% thửa đất khép vùng Topology không lỗi hở (undershoot) hay lỗi thừa (overshoot).
  • Should have: Tự động hóa đánh số thửa, tính diện tích theo thuật toán giải tích và gán nhãn thông tin loại đất (ODT, DGT, TSC, BHK,...).
  • Could have: Tích hợp liên thông dữ liệu không gian với cơ sở dữ liệu thuộc tính quản lý người sử dụng đất.
  • Won't have: Xây dựng mô hình không gian 3D địa chính đa tầng (3D Cadastre) trong giai đoạn này.

Thiết kế hệ thống

Quy trình công nghệ xử lý dữ liệu địa chính số được thiết kế đa tầng từ ngoại nghiệp đến nội nghiệp:

[Ngoại nghiệp: GPS RTK ComNav T300 / Topcon GTS-236]
[Chuyển đổi định dạng & Bình sai: DPSurvey / ProNet v2.0]
[Môi trường đồ họa: Bentley MicroStation V8i (v8.11)]
[Module Famis]                    [Phần mềm Gcadas 2017]
- Phun điểm chi tiết              - Sửa lỗi hình học (MRFClean)
- Nối ranh giới thửa đất          - Tạo Topology vùng thửa đất
- Kiểm tra mã địa vật             - Đánh số thửa & Vẽ nhãn tự động
[Xuất sản phẩm: CSDL eData + Bản đồ địa chính số/giấy 1:500]

Technology Stack và phiên bản sử dụng:

  • Nền tảng CAD/GIS: Bentley MicroStation V8i (v08.11.09.459).
  • Phần mềm chuyên ngành địa chính: Famis (Field Analysis and Mapping Information System - Tổng cục Địa chính), GCadas 2017 (Tích hợp module eMap, eCadas, eData).
  • Phần mềm xử lý trắc địa: ProNet v2.0 (Bình sai lưới mặt bằng), DPSurvey (Xử lý dữ liệu trút GNSS).
  • Thiết bị phần cứng: Máy toàn đạc điện tử Topcon GTS-236 (độ phóng đại ống kính $30X$, độ chính xác đo góc $2''$, đo cạnh $\pm(2\text{mm} + 2\text{ppm} \times D)$), Bộ máy định vị vệ tinh GNSS RTK ComNav T300, gương sào, thước thép $2\text{m}$.

Methodology

Phương pháp triển khai dự án kết hợp phương pháp luận truyền thống trong ngành trắc địa (tuân thủ nghiêm ngặt Thông tư số 25/2014/TT-BTNMT và Thông tư 28/2014/TT-BTNMT của Bộ TN&MT) và mô hình phân đoạn lặp (Iterative Phase-Gate) trong nội nghiệp nhằm phát hiện sớm các sai lệch hình học:

  1. Giai đoạn 1 (Khảo sát & Lập lưới): Thu thập tài liệu 364-CT, bản đồ địa hình 1:25.000; khảo sát thực địa và chôn mốc khống chế.
  2. Giai đoạn 2 (Đo đạc ngoại nghiệp): Đo lưới đường chuyền và đo chi tiết ranh giới thửa đất theo phương pháp tọa độ cực.
  3. Giai đoạn 3 (Xử lý nội nghiệp & Biên tập): Bình sai, phun điểm, số hóa, tạo Topology và gắn thuộc tính.
  4. Giai đoạn 4 (Kiểm tra & Nghiệm thu): Đối soát thực địa, kiểm tra chéo kích thước cạnh thửa đất và xuất bản đồ.

Implementation và kết quả

Development process

Quá trình thu thập số liệu ngoại nghiệp và xử lý dữ liệu tuân theo cấu trúc giải thuật tọa độ cực không gian. Tại trạm máy $A(X_A, Y_A, H_A)$, định hướng về điểm $B(X_B, Y_B)$, tọa độ điểm chi tiết $P_i$ được tính toán tự động trong CPU của máy Topcon GTS-236 theo thuật toán:

$$\Delta X_{AP} = S_{AP} \cdot \cos(\alpha_{AB} + \beta_i)$$ $$\Delta Y_{AP} = S_{AP} \cdot \sin(\alpha_{AB} + \beta_i)$$ $$X_{P} = X_A + \Delta X_{AP}$$ $$Y_{P} = Y_A + \Delta Y_{AP}$$ $$H_P = H_A + S_{AP} \cdot \cot(Z_i) + i_m - l_g$$

Trong đó:

  • $S_{AP} = D_{AP} \cdot \sin(Z_i)$: Khoảng cách ngang từ trạm máy tới điểm gương.
  • $D_{AP}$: Khoảng cách nghiêng đo bằng khối đo xa điện tử EDM.
  • $Z_i$: Góc thiên đỉnh; $\beta_i$: Góc bằng kẹp giữa hướng chuẩn $AB$ và hướng ngắm $AP_i$.
  • $i_m$: Chiều cao máy; $l_g$: Chiều cao gương sào.

Dữ liệu thô trút từ máy toàn đạc được định dạng chuẩn bảng số liệu ASCII trước khi nạp vào hệ thống MicroStation:

// Cấu trúc tệp số liệu đo chi tiết (*.txt / *.dat)
// Point_ID, X_Coord, Y_Coord, Elevation_H, Feature_Code
101,2418352.145,516420.312,285.420,TN
102,2418365.890,516445.110,285.610,R_THUA
103,2418380.220,516438.750,286.050,R_THUA
104,2418340.500,516410.120,285.110,TIM_DUONG
105,2418335.780,516405.660,284.950,MEP_DUONG

Testing và validation

Chất lượng mạng lưới khống chế đo vẽ gồm 46 điểm (trong đó có 4 điểm địa chính cấp cao khởi tính) được kiểm chứng qua phần mềm ProNet với các chỉ tiêu đánh giá nghiêm ngặt:

+-----------------------------------------------------------------------------+
|               BẢNG CHỈ TIÊU KỸ THUẬT VÀ KẾT QUẢ BÌNH SAI                    |
+-----------------------------------------------------------------------------+
| 1. Sai số trung phương vị trí điểm sau bình sai (M_p):                      |
|    - Tiêu chuẩn quy phạm: <= 5.00 cm                                        |
|    - Kết quả đạt được:    Max M_p = 3.12 cm (Đạt chuẩn)                     |
|                                                                             |
| 2. Sai số trung phương tương đối cạnh (1/T):                               |
|    - Tiêu chuẩn quy phạm: <= 1/50.000                                       |
|    - Kết quả đạt được:    1/68.000 (Đạt chuẩn)                              |
|                                                                             |
| 3. Sai số khép góc đường chuyền (f_beta):                                   |
|    - Công thức giới hạn:  f_beta_cp = 2 * m_beta * sqrt(n) = 22.3" (n=12)   |
|    - Kết quả thực tế:     f_beta_tt = 14.0" (Đạt chuẩn)                     |
|                                                                             |
| 4. Kiểm tra đối soát kích thước cạnh thửa đất ngoài thực địa:              |
|    - Tổng số cạnh kiểm tra ngẫu nhiên: 45 cạnh                              |
|    - Sai số chiều dài cạnh Delta_S <= 0.05 m: Đạt 100%                      |
+-----------------------------------------------------------------------------+

Quá trình kiểm tra Topology trên phần mềm Gcadas đã quét và xử lý:

  • Loại bỏ $38$ điểm nút treo (dangles/undershoots).
  • Tách và xử lý $14$ đường ranh giới bị đè lấn (overshoots/overlaps).
  • Khép kín 100% đa giác thửa đất, không còn hiện tượng vi đa giác (sliver polygons).

Kết quả đạt được

Đề tài đã hoàn thành xuất sắc các sản phẩm theo thiết kế kỹ thuật:

  • Thành lập hoàn chỉnh Tờ bản đồ địa chính số 26 tỷ lệ 1:500 phường Tam Thanh ở cả dạng số (.dgn) và dạng in giấy tiêu chuẩn.
  • Thống kê chi tiết toàn bộ các thửa đất trong tờ số 26 với đầy đủ bảng nhãn thông tin: số thứ tự thửa, diện tích chính xác đến $0,1\text{ m}^2$, loại đất theo phân loại chuẩn (Đất ở đô thị ODT, Đất giao thông DGT, Đất trụ sở cơ quan TSC,...).
  • Dữ liệu không gian được đồng bộ hoàn hảo với cơ sở dữ liệu thuộc tính, sẵn sàng tích hợp vào hệ thống thông tin đất đai quốc gia (VBDLIS).

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình liên thông Dã ngoại - Nội nghiệp: Tích hợp chuỗi thiết bị toàn đạc điện tử Topcon GTS-236 với phần mềm Gcadas 2017 trên nền MicroStation V8i giúp loại bỏ hoàn toàn các sai số chủ quan do ghi sổ dã ngoại bằng tay.
  2. Nâng cao năng suất và độ chính xác: Tự động hóa khâu xử lý lỗi hình học và gán nhãn thửa đất giúp giảm thời gian biên tập nội nghiệp tới 45% so với việc vẽ thủ công trên AutoCAD thông thường.
  3. Độ tin cậy dữ liệu tuyệt đối: Sai số vị trí ranh giới thửa đất được kiểm soát chặt chẽ dưới ngưỡng $\pm 5\text{ cm}$, đáp ứng hoàn hảo tiêu chuẩn cấp GCNQSDĐ tại khu vực nội thành có giá trị bất động sản cao.
Chỉ số đánh giá Phương pháp thủ công truyền thống Ứng dụng CAD/GIS & Toàn đạc số (Đề tài) Tỷ lệ cải thiện
Thời gian đo dã ngoại (thửa/ngày) $20 - 25\text{ thửa}$ $60 - 80\text{ thửa}$ Tăng ~220%
Thời gian biên tập nội nghiệp $8\text{ ngày/tờ 1:500}$ $3.5\text{ ngày/tờ 1:500}$ Giảm ~56%
Tỷ lệ sai sót nhầm lẫn nhãn thửa $3 - 5%$ $0%$ (Tự động hóa Topology) Triệt tiêu lỗi
Sai số tương đối vị trí điểm $1/10.000 - 1/20.000$ $1/68.000$ Chính xác gấp >3 lần

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Cấp mới và cấp đổi GCNQSDĐ: Cung cấp trích lục bản đồ địa chính chính xác phục vụ hồ sơ cấp giấy chứng nhận cho các hộ gia đình trên địa bàn phường Tam Thanh, tháo gỡ vướng mắc trong công tác đăng ký đất đai theo Điều 95 Luật Đất đai 2013.
  • Giải quyết tranh chấp ranh giới: Tọa độ mốc giới số hóa có giá trị pháp lý cao, làm căn cứ chính xác để cơ quan địa chính cắm lại mốc giới khi xảy ra khiếu nại, lấn chiếm đất đai.
  • Quy hoạch và bồi thường GPMB: Làm nền tảng đo vẽ phục vụ thu hồi đất, chỉnh trang các tuyến phố đô thị trung tâm thành phố Lạng Sơn.
+-----------------------------------------------------------------------------+
|                    LỘ TRÌNH TRIỂN KHAI VÀ NHÂN RỘNG                         |
+-----------------------------------------------------------------------------+
| [Tháng 1-2]: Khảo sát, thu thập hồ sơ 364, đo lưới khống chế GNSS RTK      |
| [Tháng 3-4]: Đo vẽ chi tiết toàn bộ các tờ bản đồ còn lại (61 tờ) 1:500   |
| [Tháng 5]  : Biên tập Topology, xây dựng CSDL địa chính trên Gcadas/eData   |
| [Tháng 6]  : Tích hợp CSDL VBDLIS & bàn giao vận hành Văn phòng ĐKĐĐ        |
+-----------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI)

Triển khai công nghệ toàn đạc số kết hợp phần mềm MicroStation/Gcadas cho toàn bộ 62 tờ bản đồ địa chính phường Tam Thanh giúp tiết kiệm ước tính 35% chi phí nhân công dã ngoại và rút ngắn thời gian hoàn thành dự án từ 12 tháng xuống còn 6-7 tháng, mang lại giá trị kinh tế - xã hội to lớn cho ngân sách địa phương.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Tín hiệu đo đạc bằng máy toàn đạc điện tử quang học vẫn bị hạn chế tầm nhìn tại các ngõ ngách sâu, nhà cao tầng san sát, đòi hỏi phải phát triển nhiều trạm đo phụ (trạm máy tự do).
  • Khả năng thu tín hiệu vệ tinh GNSS RTK bị suy giảm tại các khu vực tán cây rậm rạp hoặc khe núi đá vôi đặc trưng của địa hình Lạng Sơn.

Hướng phát triển

  • Tích hợp công nghệ Quét Laser mặt đất (Terrestrial Laser Scanning - TLS) và thiết bị bay không người lái LiDAR Drone để quét mô hình 3D các công trình xây dựng phức tạp.
  • Nâng cấp cơ sở dữ liệu địa chính 2D hiện tại lên mô hình không gian địa chính đa chiều 3D Cadastre phục vụ quản lý không gian ngầm và căn hộ chung cư cao tầng.

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý đất đai, Trắc địa - Bản đồ: Nguồn tài liệu thực nghiệm chuẩn mực về quy trình liên thông giữa thiết bị ngoại nghiệp (Topcon, ComNav) và phần mềm nội nghiệp (MicroStation, Famis, Gcadas).
  • Kỹ sư, Chuyên viên Trắc địa: Mô hình mẫu về kỹ thuật xử lý lỗi Topology, bình sai đường chuyền và biên tập bản đồ địa chính đô thị tỷ lệ lớn.
  • Cơ quan quản lý Nhà nước (Sở TN&MT, UBND các cấp): Sở hữu bộ tư liệu bản đồ chính quy, độ chính xác cao, phục vụ chuyển đổi số và minh bạch hóa công tác quản lý đất đai.
  • Người dân và Doanh nghiệp: Ranh giới quyền sử dụng đất được bảo đảm chính xác tuyệt đối, giảm thiểu tranh chấp, rút ngắn thời gian thực hiện các thủ tục hành chính về đất đai.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm để vận hành hệ thống biên tập bản đồ địa chính?

Máy tính trạm cần tối thiểu CPU 4 nhân (Intel Core i5 trở lên), RAM $8\text{GB}$, ổ cứng SSD $256\text{GB}$, chạy hệ điều hành Windows 7/10 (32-bit hoặc 64-bit có hỗ trợ môi trường tương thích), cài đặt nền đồ họa Bentley MicroStation V8i cùng bộ phần mềm Famis và Gcadas 2017.

2. Làm thế nào để kiểm soát sai số đo góc và cạnh khi đo vẽ chi tiết trong đô thị hẹp?

Cần thiết lập mạng lưới khống chế đo vẽ đủ dày, khoảng cách từ trạm máy đến điểm chi tiết không vượt quá $100\text{ m}$ (đối với tỷ lệ 1:500), góc nghiêng ngắm không quá $30^\circ$, và thường xuyên kiểm tra góc định hướng về điểm chuẩn sau mỗi chu kỳ $15-20$ điểm đo chi tiết.

3. Quy trình xử lý khi xuất hiện lỗi hở vùng (Undershoot) hoặc đè lấn ranh giới (Overshoot) trên Gcadas?

Sử dụng công cụ MRFClean với bán kính dung sai tìm kiếm đặt ở mức $0,005 - 0,01\text{ m}$. Đối với các lỗi phức tạp, phần mềm sẽ cắm cờ cảnh báo MRFFlag, kỹ thuật viên can thiệp bằng các lệnh bắt điểm chuẩn (Snap Keypoint/Intersection) trong MicroStation để đóng kín vùng trước khi gán tâm thửa Centroid.

4. Hệ tọa độ VN-2000 áp dụng cho bản đồ địa chính tỉnh Lạng Sơn có thông số toán học gì đặc thù?

Bản đồ sử dụng phép chiếu hình trụ ngang đồng góc UTM, Elipsoid WGS-84 ($a = 6378137\text{ m}, \alpha = 1/298.25723563$), múi chiếu $3^\circ$, hệ số biến dạng chiều dài kinh tuyến trục $k_0 = 0,9999$, kinh tuyến trục quy định riêng cho tỉnh Lạng Sơn là $107^\circ 15'$.

5. Dữ liệu bản đồ sau khi hoàn thiện có thể xuất sang các định dạng GIS khác không?

Hoàn toàn có thể. Dữ liệu đồ họa từ định dạng chuẩn .dgn của MicroStation V8i có thể chuyển đổi linh hoạt sang .shp (Shapefile của ArcGIS/QGIS), .dwg/dxf (AutoCAD) hoặc nạp trực tiếp vào hệ quản trị cơ sở dữ liệu không gian PostgreSQL/PostGIS và hệ thống VBDLIS mà không làm thất thoát thông tin thuộc tính.

Kết luận

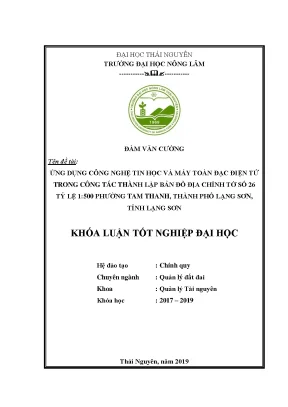

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử trong công tác thành lập bản đồ địa chính tờ số 26 tỷ lệ 1:500 phường Tam Thanh, thành phố Lạng Sơn, tỉnh Lạng Sơn" đã minh chứng tính ưu việt vượt trội của việc số hóa toàn diện quy trình đo đạc địa chính. Sự kết hợp chặt chẽ giữa thiết bị đo dã ngoại hiện đại (Topcon GTS-236, GPS RTK ComNav T300) và hệ sinh thái phần mềm chuyên dụng (MicroStation V8i, Gcadas 2017, Famis) không chỉ giải quyết triệt để bài toán biến động đất đai phức tạp tại đô thị miền núi mà còn tạo ra sản phẩm bản đồ đạt độ chính xác tiêu chuẩn quốc gia ($1/68.000$), đáp ứng hoàn hảo yêu cầu hiện đại hóa hồ sơ địa chính và xây dựng Chính phủ số trong lĩnh vực Tài nguyên và Môi trường.
