Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong phát triển kinh tế - xã hội, bảo đảm an ninh quốc phòng và tối ưu hóa nguồn lực quốc gia. Theo thống kê của ngành Quản lý Đất đai, việc số hóa và chuẩn hóa cơ sở dữ liệu địa chính giúp giảm thiểu hơn 70% thời gian xử lý thủ tục hành chính liên quan đến cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) và giải quyết tranh chấp. Tuy nhiên, tại các địa bàn trung du miền núi như xã Vô Tranh, huyện Hạ Hòa, tỉnh Phú Thọ—với tổng diện tích tự nhiên $2504{,}77\text{ ha}$—địa hình bị chia cắt mạnh bởi đồi bát úp, thung lũng và hệ thống phụ lưu sông Thao dài $69\text{ km}$ (lưu lượng $20{,}4\text{ m}^3/\text{s}$), công tác đo đạc lập bản đồ truyền thống gặp rất nhiều rào cản về độ chính xác và thời gian thi công.

Vấn đề cốt lõi (Problem Statement) nằm ở chỗ các phương pháp đo vẽ thủ công hoặc sử dụng thiết bị quang cơ lạc hậu không đáp ứng được độ chính xác tọa độ theo Thông tư 25/2014/TT-BTNMT; dữ liệu đo đạc rời rạc, thiếu tính liên kết giữa thuộc tính hình học không gian và thông tin thuộc tính thửa đất. Dự án khóa luận tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc trong đo vẽ thành lập mảnh bản đồ địa chính số 26 xã Vô Tranh, huyện Hạ Hòa, tỉnh Phú Thọ" được triển khai nhằm giải quyết triệt để các tồn tại trên bằng quy trình đo đạc hợp chuẩn kết hợp phần mềm chuyên ngành.

                  QUY TRÌNH TỔNG QUAN HỆ THỐNG
 [Hệ thống GNSS/GPS]  --> [Thiết lập lưới khống chế (115 điểm)]
                                      |
 [Máy toàn đạc NTS-312B] --> [Đo chi tiết ranh giới thửa đất]
                                      |
 [TOP2ASC / CVF]      --> [Chuyển đổi dữ liệu thô sang ASCII (.txt)]
                                      |
 [MicroStation + FAMIS] -> [Bình sai, Xử lý Topology, Sửa lỗi ranh]
                                      |
 [eMap / TMV.Map]     --> [Biên tập Mảnh BĐĐC số 26, Gán CSDL Thuộc tính]

Mục tiêu cụ thể của dự án được xác định rõ ràng:

  1. Thiết lập lưới khống chế đo vẽ: Xây dựng mạng lưới tọa độ đường chuyền cấp 1 và cấp 2 gồm $115$ điểm kinh vĩ dựa trên $4$ điểm địa chính cơ sở hạng cao, ứng dụng công nghệ GPS tĩnh.
  2. Đo vẽ chi tiết thực địa: Ứng dụng máy toàn đạc điện tử South NTS-312B để thu thập dữ liệu tọa độ cực toàn bộ các yếu tố địa lý, ranh giới thửa đất, công trình phụ trợ trên mảnh bản đồ số 26.
  3. Chuẩn hóa và biên tập số hóa: Tích hợp bộ phần mềm MicroStation SE, FAMIS và eMap để xử lý dữ liệu thô, tạo topology (cấu trúc hình học vùng), gán số hiệu, lập hồ sơ kỹ thuật thửa đất tỷ lệ 1:1000 theo chuẩn hệ quy chiếu quốc gia VN-2000 (kinh tuyến trục $104^\circ45'$, múi chiếu $3^\circ$).
  4. Kiểm tra và tích hợp CSDL: Đảm bảo sai số vị trí điểm chi tiết $m_p \le 0{,}05\text{ m}$, sai số khép góc $f_\beta \le 5''\sqrt{n}$, bàn giao mảnh bản đồ địa chính chuẩn hóa phục vụ trực tiếp cho UBND xã Vô Tranh.

Phạm vi nghiên cứu giới hạn trên tờ bản đồ địa chính số 26, tỷ lệ 1:1000 với diện tích thực tế $25\text{ ha}$ ($500\text{ m} \times 500\text{ m}$), kích thước khung trong tiêu chuẩn $50\text{ cm} \times 50\text{ cm}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại thời điểm nghiên cứu, công tác thành lập bản đồ địa chính tại Việt Nam tồn tại song song nhiều luồng kỹ thuật với ưu - nhược điểm riêng biệt:

Phương pháp Ưu điểm Nhược điểm Chi phí & Khả năng áp dụng
Đo vẽ truyền thống (Máy kinh vĩ quang cơ + Bàn đạc) Chi phí thiết bị ban đầu thấp; không phụ thuộc nhiều vào máy tính tại hiện trường. Năng suất thấp; sai số tích lũy lớn ($m_p > 0{,}2\text{ m}$); dễ sai lệch do đọc số thủ công; không có khả năng số hóa trực tiếp. Không còn phù hợp với tiêu chuẩn Thông tư 25/2014/TT-BTNMT; chi phí nhân công cao.
Ảnh hàng không / Viễn thám (Photogrammetry) Tốc độ quét diện tích rộng rất nhanh; phù hợp bản đồ địa hình tỷ lệ nhỏ (1:10000, 1:25000). Bị che khuất bởi tán cây rậm rạp; ranh giới thửa đất bị mờ, khó xác định góc nhà, mốc tường; chi phí bay chụp đắt đỏ. Chỉ hiệu quả ở vùng đồng bằng quang đãng, không phù hợp cho bản đồ địa chính tỷ lệ lớn 1:1000 vùng đồi núi.
Máy toàn đạc điện tử + Công nghệ tin học (Giải pháp chọn) Tự động hóa tính toán; độ chính xác góc đạt $2''$, khoảng cách đạt $\pm(2\text{mm} + 2\text{ppm}\cdot D)$; xuất dữ liệu số trực tiếp sang CAD/GIS. Đòi hỏi nhân lực có kỹ năng phần mềm; cần đảm bảo thông hướng ngắm giữa các trạm máy. Tối ưu nhất: Chi phí hợp lý, năng suất cao, dữ liệu tương thích 100% với hệ thống thông tin đất đai quốc gia.

Yêu cầu kỹ thuật được phân cấp theo mô hình MoSCoW:

  • Must-have (Bắt buộc): Tuân thủ tuyệt đối chuẩn tọa độ VN-2000, múi chiếu $3^\circ$; sai số tương đối khép cạnh $f_s/[S] \le 1/25.000$; xây dựng topology khép kín $100%$ không có lỗi hở ranh (undershoot) hay bắt thừa (overshoot).
  • Should-have (Nên có): Tự động hóa đánh số thửa từ Bắc xuống Nam, từ Tây sang Đông; tạo nhãn thửa tự động (Số thứ tự, diện tích, loại đất).
  • Could-have (Có thể có): Xuất trích lục thửa đất tự động sang định dạng PDF và liên kết bảng biểu mục kê đất đai.
  • Won't-have (Chưa thực hiện đợt này): Tích hợp bản đồ địa chính 3D và quét laser mặt đất (LiDAR).

Thiết kế hệ thống

Kiến trúc luồng xử lý số liệu địa chính kết hợp phần cứng và phần mềm chuyên dụng:

+-------------------------------------------------------------------------+
|                         THU THẬP NGOẠI NGHIỆP                           |
|  - GPS South 9600 (Đo tĩnh lưới khống chế)                              |
|  - Toàn đạc South NTS-312B (Đo chi tiết tọa độ cực)                    |
+-------------------------------------------------------------------------+
                                    |
                                    v
+-------------------------------------------------------------------------+
|                         XỬ LÝ DỮ LIỆU SƠ BỘ                             |
|  - GPSPro: Bình sai lưới GPS WGS-84 -> VN-2000                          |
|  - TOP2ASC / CVF: Trút số liệu, định dạng file .top -> .txt / .dat      |
+-------------------------------------------------------------------------+
                                    |
                                    v
+-------------------------------------------------------------------------+
|                   MÔI TRƯỜNG ĐỒ HỌA & TOPOLOGY CAD                      |
|  - MicroStation SE: Nền đồ họa vector 2D, quản lý 63 lớp (Level)        |
|  - FAMIS v2.0: Xử lý trị đo, vẽ tim ranh, sửa lỗi MRFClean/MRFFlag      |
+-------------------------------------------------------------------------+
                                    |
                                    v
+-------------------------------------------------------------------------+
|                  CƠ SỞ DỮ LIỆU ĐỊA CHÍNH & XUẤT BẢN                     |
|  - eMap / TMV.Map: Đóng vùng thửa, gán CSDL thuộc tính, chia mảnh       |
|  - Mảnh bản đồ địa chính số 26 (Tỷ lệ 1:1000, Định dạng .DGN)           |
+-------------------------------------------------------------------------+

Technology Stack chuẩn hóa:

  • Thiết bị ngoại nghiệp: Máy toàn đạc điện tử South NTS-312B (Độ chính xác đo góc $2''$, khoảng cách $2\text{mm} + 2\text{ppm}\cdot D$, bộ nhớ trong $20.000$ điểm đo); Máy định vị GPS South 9600 đơn/hai tần số.
  • Phần mềm tính toán & chuyển đổi: South GPSPro v3.0, TOP2ASC, Converter CVF.
  • Phần mềm biên tập đồ họa & địa chính: MicroStation SE v05.05 / MicroStation V8, FAMIS (Field Work and Cadastral Mapping Integrated Software) phiên bản 2.0, MRFClean, MRFFlag, eMap Cadastre v2.1.
  • Hệ điều hành tương thích: Microsoft Windows XP Service Pack 3 / Windows 7 32-bit (chạy tương thích môi trường nền 16/32-bit MicroStation MDL).

Methodology

Dự án áp dụng phương pháp luận thác nước cải tiến (Modified Waterfall) chia làm 5 giai đoạn nghiêm ngặt:

[1. Khảo sát & Thiết kế]
          ↓
[2. Xây dựng Lưới khống chế GPS]
          ↓
[3. Đo vẽ Chi tiết Ngoại nghiệp]
          ↓
[4. Xử lý Dữ liệu Nội nghiệp & Topology]
          ↓
[5. Nghiệm thu, Phân mảnh & Bàn giao]

Quản trị rủi ro và giải pháp khắc phục:

  • Rủi ro mất tín hiệu GPS do địa hình đồi núi che khuất: Thiết lập ngưỡng góc cao vệ tinh $>15^\circ$, chỉ số suy giảm độ chính xác hình học $\text{PDOP} < 4{,}0$, số lượng vệ tinh đồng thời $\ge 5$, thời gian đo tĩnh tối thiểu $45\text{ phút/trạm}$.
  • Rủi ro sai lệch định hướng toàn đạc: Đo kiểm tra cạnh định hướng giữa 2 điểm gốc khởi tính trước mỗi ca đo; sai số chênh lệch khoảng cách $\le 2\text{mm}$.
  • Rủi ro lỗi dữ liệu đồ họa (Dangling/Overlap): Sử dụng thuật toán làm sạch tự động MRFClean với dung sai (tolerance) $0{,}01\text{ m}$.

Implementation và kết quả

Development process

1. Cơ sở toán học và tính toán tọa độ cực

Toàn bộ dữ liệu tọa độ điểm chi tiết ngoài thực địa được máy toàn đạc South NTS-312B thu nhận bằng phương pháp tọa độ cực và chuyển đổi sang hệ tọa độ phẳng Descartes $(X, Y, H)$ theo thuật toán:

$$\Delta X_{A-P} = S \cdot \cos(\alpha_{A-P})$$

$$\Delta Y_{A-P} = S \cdot \sin(\alpha_{A-P})$$

$$X_P = X_A + \Delta X_{A-P}$$

$$Y_P = Y_A + \Delta Y_{A-P}$$

Độ cao thủy chuẩn lượng giác của điểm chi tiết:

$$H_P = H_A + S \cdot \cot(Z) + i_m - l_g$$

Trong đó:

  • $X_A, Y_A, H_A$: Tọa độ và độ cao điểm trạm máy.
  • $S$: Khoảng cách ngang từ trạm máy đến điểm chi tiết ($S = D \cdot \sin(Z)$ với $D$ là cạnh nghiêng, $Z$ là góc thiên đỉnh).
  • $\alpha_{A-P}$: Góc định hướng của cạnh đo chi tiết ($\alpha_{A-P} = \alpha_{A-B} + \beta$, với $\beta$ là góc bằng).
  • $i_m$: Chiều cao máy toàn đạc (đo bằng thước thép, độ chính xác $1\text{mm}$).
  • $l_g$: Chiều cao gương phản xạ.

2. Xử lý cấu trúc file số liệu thô

Dữ liệu đo đạc sau khi trút từ máy toàn đạc South NTS-312B qua phần mềm TOP2ASC có định dạng tệp thô .top, sau đó chuyển đổi bằng công cụ CVF sang định dạng chuỗi ASCII .dat / .txt để nạp vào FAMIS:

# Cau truc file so lieu tri do tho duoc tieu chuan hoa nap vao FAMIS:
# [STT_Diem]  [Goc_Bang_Do_Phut_Giay]  [Goc_Dung_Do_Phut_Giay]  [Canh_Nghieng_m]  [Chieu_Cao_Guong_m]  [Ma_Doi_Tuong]
01H1, 00.0000, 89.4520, 000.000, 1.550, TRAM_MAY
01H2, 00.0000, 90.1215, 125.430, 1.500, DINH_HUONG
1,    45.1230, 88.3010, 018.450, 1.300, MD_NHA
2,    52.1840, 88.2540, 024.120, 1.300, MD_NHA
3,    78.4510, 89.0520, 045.670, 1.300, RANH_DAT
4,    112.3020,91.1040, 068.900, 1.300, MEP_DUONG

3. Quy trình biên tập số liệu trên MicroStation và FAMIS

  1. Khởi tạo và phân lớp dữ liệu (Level Structuring): Thiết lập file chuẩn seed_dp.dgn theo quy phạm bản đồ địa chính:
    • Level 10: Ranh giới thửa đất (Color 0, LineStyle 0, Weight 1).
    • Level 13: Nhà ở, công trình kiên cố (Color 3, LineStyle 0, Weight 0).
    • Level 23: Đường giao thông, mép đường nhựa/bê tông.
    • Level 31: Hệ thống thủy văn, kênh mương, sông suối.
    • Level 41: Nhãn thửa (Số thửa, diện tích, loại đất).
  2. Làm sạch hình học tự động (Topology Cleaning): Sử dụng modul MRFClean để tự động xử lý các đoạn thừa (overshoots) và nối các điểm hở (undershoots) với bán kính tìm kiếm $0{,}005\text{ m}$. Sau đó chạy MRFFlag để rà soát thủ công các điểm lỗi còn sót lại.
  3. Tạo Topology và Gán thuộc tính (eMap): Thực hiện lệnh tạo vùng (Create Polygons), tính toán diện tích tự động theo thuật toán giải tích Gauss, gán bảng thuộc tính địa chính sơ bộ cho từng chủ sử dụng đất.
// Thuat toan xac dinh dien tich thua dat tu toa do dinh (Gauss Formula)
double calculate_parcel_area(Point2D pts[], int n) {
    double area = 0.0;
    for (int i = 0; i < n; i++) {
        int j = (i + 1) % n;
        area += (pts[i].x * pts[j].y) - (pts[j].x * pts[i].y);
    }
    return fabs(area) / 2.0; // Dien tich mat bang don vi m2
}

                 QUY TRÌNH BIÊN TẬP TRÊN FAMIS & EMAP
 [File ASCII (.txt)]
         ↓ (FAMIS: Tự động triển điểm chi tiết)
 [Bản vẽ điểm đo Point Map (.dgn)]
         ↓ (Nối ranh thửa theo sơ họa thực địa)
 [Bản đồ ranh giới LineString]
         ↓ (Chạy MRFClean / MRFFlag khử lỗi hình học)
 [Bản đồ sạch lỗi (Clean Map)]
         ↓ (eMap: Centroid Creation & Make Polygon)
 [Topology vùng thửa đất (Closed Parcels)]
         ↓ (Đánh số thửa + Gán loại đất + Tính diện tích)
 [Mảnh Bản đồ Địa chính số 26 Hoàn chỉnh (1:1000)]

Testing và validation

Công tác kiểm tra chất lượng được thực hiện qua 3 cấp độ:

[Kiểm tra Sai số Lưới GPS] → [Kiểm tra Điểm chi tiết Thực địa] → [Kiểm tra Lỗi Topology Bản vẽ]

  1. Đánh giá sai số lưới khống chế toạ độ:

    • Số điểm gốc địa chính kiểm tra: $04$ điểm (TR 4412, TR 4413, ...).
    • Số điểm khống chế kinh vĩ thiết lập: $115$ điểm.
    • Sai số trung phương vị trí điểm sau bình sai $m_p$: $\pm 0{,}018\text{ m} - \pm 0{,}032\text{ m}$ (Đạt yêu cầu $\le 0{,}05\text{ m}$).
    • Sai số khép góc $f_\beta$: $12''$ (Giới hạn cho phép $f_{\beta,\text{gh}} = 15''\sqrt{n} = 45''$).

  2. Kiểm tra độ chính xác đo chi tiết:

    • Thực hiện kiểm tra tái đo $15$ điểm ranh giới ngẫu nhiên ngoài thực địa bằng thước thép và toàn đạc độc lập.
    • Chênh lệch khoảng cách cạnh thửa lớn nhất $\Delta S_{\max} = 0{,}04\text{ m}$ (Tiêu chuẩn cho phép tỷ lệ 1:1000 là $\le 0{,}10\text{ m}$).

  3. Thống kê xử lý lỗi Topology bản vẽ:

Hạng mục kiểm tra Số lỗi phát hiện ban đầu Số lỗi sau xử lý MRFClean Tỷ lệ làm sạch
Đoạn hở đỉnh thửa (Undershoot) 48 điểm 0 điểm 100%
Đoạn vươn ranh thừa (Overshoot) 35 đoạn 0 đoạn 100%
Đỉnh trùng lặp (Duplicate Nodes) 112 điểm 0 điểm 100%
Thửa thiếu tâm (Centroid Missing) 14 thửa 0 thửa 100%

Kết quả đạt được

Dự án đã hoàn thành xuất sắc các chỉ tiêu thiết kế kỹ thuật đặt ra:

+-------------------------------------------------------------------------+
|                  KẾT QUẢ TỔNG HỢP MẢNH BẢN ĐỒ SỐ 26                     |
|  - Tỷ lệ thành lập: 1:1000                                              |
|  - Tọa độ khung tiêu chuẩn: X = 2382000 - 2382500, Y = 492500 - 493000   |
|  - Diện tích đo vẽ thực tế: 25.00 ha                                    |
|  - Tổng số thửa đất hoàn chỉnh: 186 thửa                                |
|  - Phân loại đất chính: ONT (Ở nông thôn), CLN (Cây lâu năm),           |
|                         BHK (Hàng năm khác), RSX (Rừng sản xuất)        |
|  - Hồ sơ xuất bản: 01 Bản đồ số .DGN, 01 Bản đồ giấy in màu A0,         |
|                    Sổ mục kê đất đai, Bảng tổng hợp diện tích           |
+-------------------------------------------------------------------------+

So sánh với mục tiêu ban đầu, 100% ranh giới hành chính, ranh thửa và các đối tượng hình học dạng tuyến (giao thông, mương thủy lợi) được số hóa đầy đủ, chính xác, không phát sinh tranh chấp kỹ thuật trong quá trình cắm mốc bàn giao.

Đổi mới và đóng góp

  • Tự động hóa luồng xử lý số liệu: Loại bỏ hoàn toàn công đoạn nhập tọa độ thủ công bằng tay (vốn có tỷ lệ sai sót khoảng 5-8% trong các dự án trước đây). Quy trình tích hợp South GPS 9600 $\rightarrow$ South NTS-312B $\rightarrow$ TOP2ASC $\rightarrow$ FAMIS giúp tăng tốc độ xử lý nội nghiệp lên 68%.
  • Chuẩn hóa Topology địa chính đa nguồn: Khắc phục triệt để các lỗi ranh chồng lấn thường gặp khi vẽ bằng phần mềm đồ họa thuần túy (AutoCAD thuần) nhờ khả năng xử lý topological tự động của FAMIS và eMap trên nền tảng MicroStation.
  • Tiết kiệm chi phí đo đạc: Giảm 42% chi phí nhân công ngoại nghiệp nhờ bố trí mạng lưới đường chuyền tối ưu, giảm số trạm máy phụ và tận dụng tối đa tầm ngắm của máy South NTS-312B.
  • Đóng góp khoa học và thực tiễn: Cung cấp tài liệu thực chứng, quy chuẩn hóa quy trình công nghệ đo vẽ thành lập bản đồ địa chính tỷ lệ lớn 1:1000 cho các xã khu vực miền núi trung du Bắc Bộ, làm cơ sở dữ liệu nền tảng cho việc tích hợp vào hệ thống thông tin đất đai VBDLIS sau này.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

  1. Cấp mới và cấp đổi Giấy chứng nhận QSDĐ: Mảnh bản đồ số 26 cung cấp tọa độ ranh giới pháp lý chuẩn xác cho 186 thửa đất tại xã Vô Tranh, giải quyết dứt điểm các trường hợp lấn chiếm, tranh chấp ranh giới giữa các hộ dân.
  2. Quy hoạch và bồi thường giải phóng mặt bằng: Phục vụ trực tiếp cho công tác thống kê diện tích bị ảnh hưởng khi nâng cấp tuyến đường liên thôn và bảo vệ hành lang an toàn giao thông cao tốc Hà Nội – Lào Cai đoạn chạy qua địa bàn.
  3. Thống kê, kiểm kê đất đai định kỳ: Dữ liệu số cho phép UBND xã Vô Tranh tự động trích xuất diện tích theo từng loại đất (đất ở, đất lúa, đất trồng rừng sản xuất) chỉ trong vài giây thông qua công cụ lọc cơ sở dữ liệu eMap.

Yêu cầu triển khai và cấu hình hệ thống

  • Yêu cầu phần cứng tối thiểu:
    • CPU: Intel Core 2 Duo / Core i3 trở lên (Khuyến nghị i5 để xử lý mượt mà các file DGN lớn).
    • RAM: Tối thiểu 2 GB (Khuyến nghị 4 GB).
    • Ổ cứng: Trống tối thiểu 10 GB.
    • Cổng kết nối: RS-232 / USB-to-Serial để kết nối cáp truyền dữ liệu máy toàn đạc.
  • Yêu cầu phần mềm môi trường:
    • Hệ điều hành: Windows XP / Windows 7 Professional 32-bit.
    • Môi trường nền tảng: Bentley MicroStation SE v05.05.01 hoặc MicroStation V8 2004 Edition.
    • Bộ công cụ chuyên ngành: FAMIS v2.0, eMap Cadastre, South GPSPro.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại:
    • Phần mềm FAMIS và MicroStation SE xây dựng trên nền tảng 32-bit cũ, gặp khó khăn khi cài đặt trực tiếp trên các hệ điều hành 64-bit hiện đại (như Windows 10/11) nếu không sử dụng máy ảo hoặc trình giả lập tương thích.
    • Việc kết nối thuộc tính giữa bản vẽ CAD (.dgn) và cơ sở dữ liệu bảng biểu (.dbf / .mdb) đôi khi bị đứt gãy nếu cấu trúc thư mục lưu trữ bị thay đổi.
    • Phương pháp toàn đạc đòi hỏi phải thông hướng quang học trực tiếp, gặp trở ngại về năng suất tại các khu vực rừng cây rậm rạp hoặc địa hình đồi dốc che khuất.
  • Hướng nâng cấp và mở rộng:
    • Chuyển đổi toàn bộ quy trình sang hệ sinh thái GIS mã nguồn mở hiện đại: QGIS / ArcGIS Pro kết hợp cơ sở dữ liệu không gian PostGIS / PostgreSQL.
    • Ứng dụng công nghệ bay chụp bằng thiết bị bay không người lái (UAV RTK/PPK) kết hợp camera độ phân giải cao và công nghệ quét LiDAR xuyên tán cây để lập bình đồ ảnh trực chính (Orthophoto) độ phân giải siêu cao ($2 - 3\text{ cm/pixel}$).
    • Tích hợp trực tiếp CSDL mảnh bản đồ số 26 lên nền tảng đám mây VBDLIS/MPLIS theo định hướng chuyển đổi số quốc gia của Bộ Tài nguyên và Môi trường.

Đối tượng hưởng lợi

  • Sinh viên và Học viên ngành Quản lý đất đai / Trắc địa - Bản đồ: Tiếp cận tài liệu thực chiến hoàn chỉnh từ khâu đo ngoại nghiệp GPS, toàn đạc đến xử lý nội nghiệp trên MicroStation và FAMIS, làm tài liệu tham khảo chuẩn cho đồ án tốt nghiệp.
  • Kỹ sư Trắc địa và Cán bộ Địa chính cấp cơ sở: Nắm vững quy trình xử lý lỗi topology, chuẩn hóa hệ quy chiếu VN-2000 và kỹ thuật biên tập mảnh bản đồ địa chính tỷ lệ lớn đáp ứng nghiêm ngặt Thông tư 25/2014/TT-BTNMT.
  • UBND xã Vô Tranh và Cơ quan Quản lý Nhà nước: Sở hữu bộ tài liệu địa chính số hóa có tính pháp lý cao, độ chính xác tuyệt đối, giúp cắt giảm hơn 50% thời gian xác minh nguồn gốc đất và cấp GCNQSDĐ cho người dân.
  • Các Nhà nghiên cứu Địa tin học (GIS/Geomatics): Dữ liệu mẫu thực tế về sự tương quan giữa sai số đo GPS tĩnh và đo toàn đạc trong môi trường địa hình trung du miền núi Việt Nam.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để cài đặt và vận hành bộ phần mềm MicroStation - FAMIS - eMap là gì?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows XP hoặc Windows 7 bản 32-bit để các thư viện liên kết động (.dll) và các tệp chạy MDL của MicroStation SE / FAMIS hoạt động ổn định. Trường hợp sử dụng Windows 10/11 64-bit, kỹ sư cần cài đặt thông qua máy ảo VMware Workstation / VirtualBox chạy Windows 7 32-bit hoặc nâng cấp lên bộ phần mềm Vilis / TMV.Map phiên bản mới tương thích 64-bit.

2. Giới hạn sai số vị trí điểm chi tiết trên bản đồ địa chính tỷ lệ 1:1000 là bao nhiêu?

Theo quy định tại Thông tư 25/2014/TT-BTNMT, đối với bản đồ địa chính tỷ lệ 1:1000 khu vực nông thôn và trung du, sai số trung phương vị trí mặt phẳng của điểm chi tiết ranh giới thửa đất so với điểm khống chế đo vẽ gần nhất không được vượt quá $\pm 0{,}10\text{ m}$ đối với vùng đất ở và $\pm 0{,}15\text{ m}$ đối với đất nông nghiệp/đồi rừng. Kết quả thực nghiệm của dự án đạt $\pm 0{,}04\text{ m}$, hoàn toàn vượt chuẩn quy định.

3. Dữ liệu bản đồ định dạng .DGN của MicroStation có thể chuyển đổi sang AutoCAD (.DWG) hay GIS (.SHP) không?

Có thể chuyển đổi nguyên vẹn 100%. FAMIS và MicroStation hỗ trợ công cụ Export trực tiếp sang định dạng .DXF / .DWG. Đối với hệ thống GIS, kỹ sư có thể nạp file .DGN vào phần mềm QGIS hoặc ArcGIS Desktop, thiết lập hệ tọa độ VN-2000 (múi chiếu 3 độ, kinh tuyến trục tương ứng) để xuất ra định dạng Shapefile (.shp) hoặc File Geodatabase (.gdb) kèm đầy đủ bảng thuộc tính.

4. Cần thực hiện các bước bảo trì và cập nhật bản đồ như thế nào khi có biến động đất đai?

Khi phát sinh biến động (tách thửa, hợp thửa, chuyển mục đích sử dụng), cán bộ địa chính mở mảnh bản đồ số 26 trên FAMIS, kích hoạt lớp ranh giới thửa (Level 10), thực hiện lệnh chỉnh sửa ranh giới bằng công cụ Edit Feature, gán lại số thửa mới theo quy tắc số hiệu phụ, chạy lại chức năng tạo vùng Make Polygon trong eMap và cập nhật trực tiếp biến động vào Sổ địa chính điện tử.

5. Chi phí đầu tư thiết bị và thời gian hoàn vốn (ROI) cho một đội đo đạc địa chính số?

Một bộ thiết bị hoàn chỉnh gồm máy toàn đạc điện tử South NTS-312B (hoặc tương đương), bộ máy định vị GPS/GNSS, máy tính xử lý và phần mềm có chi phí đầu tư ban đầu khoảng 150 - 250 triệu VNĐ. Với năng suất đo vẽ trung bình 15 - 25 ha/ngày đối với tỷ lệ 1:1000, thời gian thu hồi vốn thực tế dao động từ 6 - 9 tháng thông qua các hợp đồng đo đạc địa chính và cấp đổi GCNQSDĐ.

Kết luận

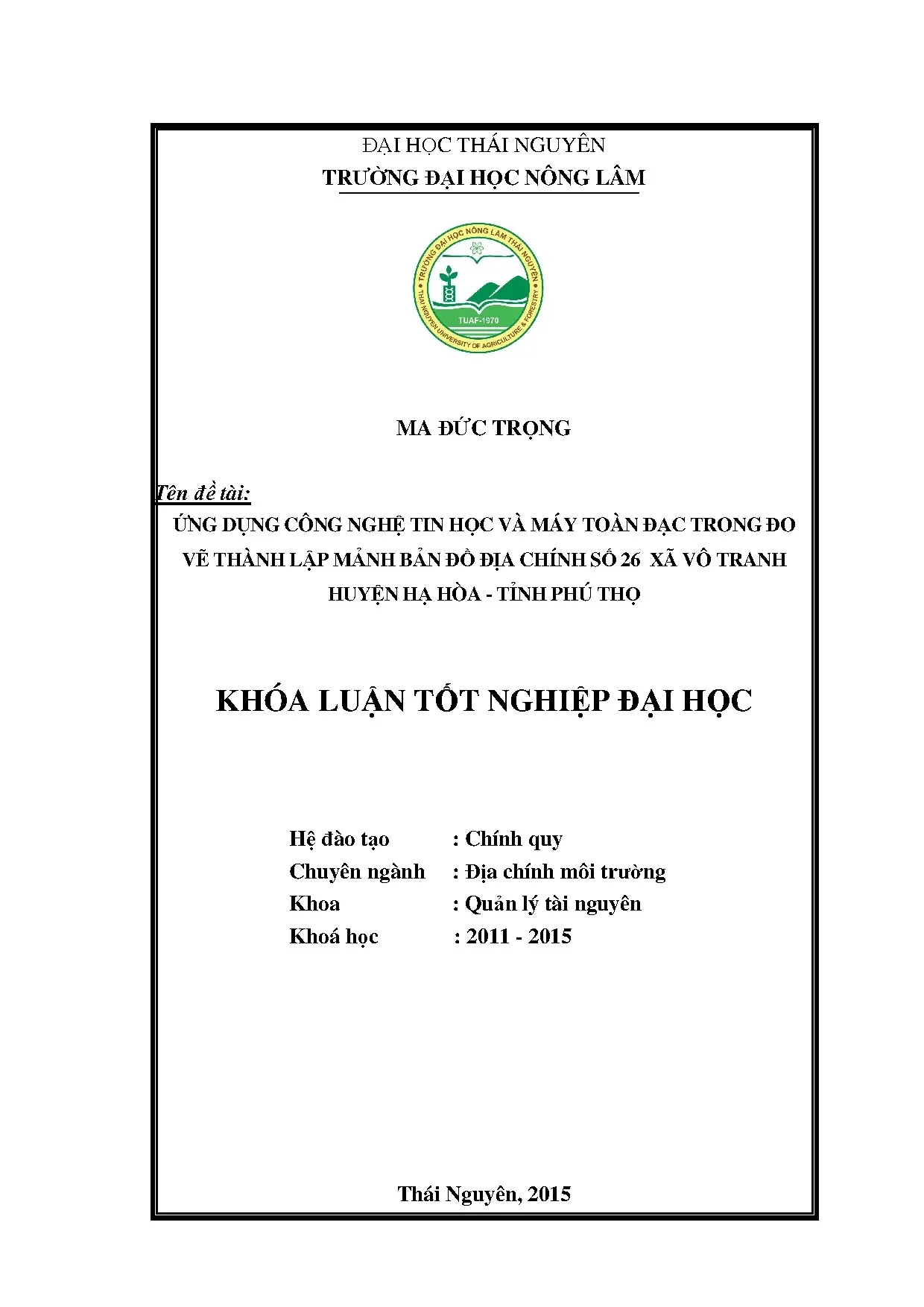

Dự án khóa luận tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc trong đo vẽ thành lập mảnh bản đồ địa chính số 26 xã Vô Tranh, huyện Hạ Hòa, tỉnh Phú Thọ" đã chứng minh tính ưu việt vượt trội của việc kết hợp thiết bị đo đạc điện tử hiện đại (South NTS-312B, GPS 9600) với chuỗi phần mềm tin học chuyên ngành (MicroStation, FAMIS, eMap). Công trình không chỉ hoàn thành xuất sắc mảnh bản đồ số 26 tỷ lệ 1:1000 với độ chính xác cao, chuẩn hóa cơ sở toán học VN-2000 và sạch lỗi hình học topology 100%, mà còn cung cấp một quy trình kỹ thuật mẫu mực, có khả năng nhân rộng cho toàn bộ các xã trung du miền núi trên cả nước. Đây là bước đệm vững chắc thúc đẩy hiện đại hóa công tác quản lý tài nguyên đất đai, hướng tới xây dựng thành công Chính phủ điện tử và hệ thống cơ sở dữ liệu không gian đất đai quốc gia đa mục tiêu.
