Giới thiệu dự án

Công tác đo đạc, lập bản đồ địa chính và xây dựng cơ sở dữ liệu (CSDL) đất đai là nền tảng cốt lõi trong quản lý nhà nước về tài nguyên, kinh tế và an ninh quốc phòng. Theo các báo cáo thống kê quản lý đất đai vùng cao, tỷ lệ cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) tại các địa bàn miền núi biên giới còn nhiều hạn chế do thiếu hụt hệ thống bản đồ địa chính chính quy dạng số. Điển hình tại xã Lũng Cú, huyện Đồng Văn, tỉnh Hà Giang — mảnh đất địa đầu cực Bắc với diện tích tự nhiên 3.460 ha (trong đó đất nông nghiệp chiếm 452 ha, đất phi nông nghiệp 2.651 ha và đất chưa sử dụng 357 ha) — tỷ lệ cấp GCNQSDĐ đất nông nghiệp trước năm 2018 chỉ đạt khoảng 45% (231,75 ha), đất phi nông nghiệp ngoài đất ở chỉ đạt 6,05% (2,45 ha). Việc quản lý ranh giới thửa đất chủ yếu dựa trên hồ sơ sơ lược và mốc giới tự nhiên, gây ra nguy cơ tranh chấp và cản trở quy hoạch hạ tầng nông thôn mới.

+-------------------------------------------------------------------------------+
|                      HIỆN TRẠNG SỬ DỤNG ĐẤT XÃ LŨNG CÚ                        |
|                                                                               |
|  [Đất nông nghiệp]       452 ha  (13.06%)  ====> Mới cấp GCNQSDĐ: 45.0%       |
|  [Đất phi nông nghiệp] 2.651 ha  (76.62%)  ====> Mới cấp GCNQSDĐ: 6.05%      |
|  [Đất chưa sử dụng]      357 ha  (10.32%)  ====> Đang đo vẽ chính quy hóa     |
|                                                                               |
|  Tổng diện tích tự nhiên: 3.460 ha (9 thôn bản, độ cao 1.600m - 1.800m)       |
+-------------------------------------------------------------------------------+

Vấn đề thực tiễn (Problem Statement)

Khu vực nghiên cứu có địa hình karst hiểm trở, độ cao trung bình từ 1.600m đến 1.800m so với mực nước biển, độ dốc lớn và chia cắt mạnh bởi núi đá vôi tai mèo. Việc thiếu hụt bản đồ địa chính số có tọa độ thống nhất theo chuẩn quốc gia khiến công tác quản lý biến động đất đai gặp 3 rào cản kỹ thuật:

  1. Sai số tích lũy lớn khi đo đạc thủ công hoặc sử dụng bản đồ giải thửa cũ chưa quy chiếu chuẩn.
  2. Khó khăn trong việc xác lập đường bao khép kín (topology) cho các thửa đất manh mún, ruộng bậc thang và nương rẫy đồi dốc.
  3. Thiếu khả năng tích hợp dữ liệu không gian với hệ thống thông tin đất đai đa mục tiêu (LIS).

Mục tiêu dự án

  1. Mục tiêu 1: Thiết lập và bình sai hệ thống lưới khống chế đo vẽ (đường chuyền kinh vĩ cấp 1, cấp 2) gồm 84 điểm (4 điểm gốc khởi tính cấp cao và 80 điểm mới) trên nền hệ quy chiếu quốc gia VN-2000.
  2. Mục tiêu 2: Đo vẽ chi tiết 27.572 điểm thực địa bằng máy toàn đạc điện tử Topcon, bảo đảm sai số vị trí điểm không vượt quá 15 cm đối với bản đồ tỷ lệ 1:1000.
  3. Mục tiêu 3: Ứng dụng giải pháp phần mềm MicroStation SE và TMV.Map để xây dựng cấu trúc không gian, làm sạch topology, gán nhãn thuộc tính và biên tập hoàn chỉnh tờ bản đồ địa chính số 59 tỷ lệ 1:1000 (diện tích hữu ích 25 ha) theo Thông tư 25/2014/TT-BTNMT.
  4. Mục tiêu 4: Tự động hóa xuất hồ sơ kỹ thuật thửa đất, trích lục địa chính và sổ mục kê, phục vụ công tác cấp mới GCNQSDĐ cho các hộ đồng bào dân tộc tại địa phương.

Phạm vi và giới hạn

  • Phạm vi không gian: Tờ bản đồ địa chính số 59 tỷ lệ 1:1000 thuộc xã Lũng Cú, huyện Đồng Văn, tỉnh Hà Giang.
  • Phạm vi kỹ thuật: Sử dụng hệ tọa độ VN-2000, elipsoid WGS-84, lưới chiếu UTM kinh tuyến trục $104^\circ30'$, múi chiếu $3^\circ$, hệ số biến dạng chiều dài $K = 0.9999$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong công tác trắc địa địa chính tại địa hình đồi núi phức tạp, các giải pháp công nghệ hiện hữu bộc lộ những ưu và nhược điểm riêng biệt:

Tiêu chí so sánh Phương pháp bàn đạc / Thước quang cơ Đo định vị vệ tinh GPS-RTK đơn thuần Máy toàn đạc điện tử + Phần mềm GIS/CAD (Đề xuất)
Độ chính xác mặt bằng Thấp ($> 30\text{ cm}$), phụ thuộc kỹ năng kẻ vẽ Cao ($1 - 3\text{ cm}$ khi thông thoáng) Cực cao ($< 5\text{ cm}$ sau bình sai lưới)
Độ ổn định tín hiệu Không phụ thuộc sóng vô tuyến Rất dễ mất tín hiệu vệ tinh trong hẻm núi Hoạt động độc lập bằng đo góc/cạnh quang học
Tốc độ số hóa dữ liệu Chậm, phải nhập liệu thủ công Nhanh, xuất file tọa độ trực tiếp Nhanh, trút dữ liệu số tự động qua cổng RS232/USB
Kiểm soát Topology Rất khó kiểm soát lỗi trùng đè/hở mạch Cần xử lý hậu kỳ trên phần mềm GIS ngoài Tích hợp engine MRF Clean/Flag kiểm tra trực tiếp
Chi phí đầu tư thiết bị Thấp Rất cao (yêu cầu trạm Base/CORS) Trung bình - tối ưu hóa hiệu quả kinh tế

Mô hình yêu cầu hệ thống (Phân loại MoSCoW)

  • Must have (Bắt buộc): Lưới khống chế đảm bảo sai số vị trí điểm sau bình sai $M_p \le 5\text{ cm}$; dữ liệu đo vẽ chi tiết tuân thủ quy chuẩn Thông tư 25/2014/TT-BTNMT; cấu trúc topology 100% không còn lỗi ranh giới hở, đè đỉnh hoặc bắt nhầm lớp.
  • Should have (Nên có): Tự động hóa đánh số thửa theo thuật toán ziczac; tự động tính diện tích giải tích; gán nhãn thông tin chủ sử dụng từ CSDL bảng biểu.
  • Could have (Có thể có): Xuất trích lục thửa đất và phiếu xác nhận hiện trạng đo đạc theo định dạng chuẩn in ấn hàng loạt.
  • Won't have (Chưa thực hiện): Tích hợp WebGIS trực tuyến thời gian thực (được định hướng cho giai đoạn 2).

Thiết kế kiến trúc hệ thống xử lý dữ liệu

Quy trình công nghệ được thiết kế theo chuỗi pipeline dữ liệu chuẩn hóa, khép kín từ ngoại nghiệp đến CSDL địa chính số:

[Ngoại nghiệp: Máy Toàn đạc Topcon]
[Phần mềm Topcom / Topcon Link]
[Bình sai lưới: Compass 3.0 & Survey 2.1]
[MicroStation SE Design File (.DGN)] <---> [Seed File & Working Units (m/cm/100)]
[Module MRF Clean & MRF Flag Engine] ----> Làm sạch Topology (Tolerance: 0.01m)
[Phần mềm TMV.Map 2.1 Cadastral Engine]
[Bản đồ số 59 tỷ lệ 1:1000]   [Hồ sơ địa chính / Sổ mục kê / Oracle Spatial]

Thông số cấu hình Technology Stack

  • Phần cứng thu thập: Máy toàn đạc điện tử Topcon GTS series, gương đơn, gương chùm, chân máy trắc địa, máy tính trạm xử lý Intel Core i5/8GB RAM.
  • Phần mềm nền tảng: Bentley MicroStation SE v05.05.01 (môi trường đồ họa CAD 2D/3D).
  • Phần mềm chuyên ngành: TMV.Map v2.1 (eKGIS) phát triển trên nền MDL (MicroStation Development Language).
  • Phần mềm tính toán bình sai: Compass v3.0 và Survey v2.1.
  • Cơ sở dữ liệu hỗ trợ: Cấu trúc bảng thuộc tính dBase (.dbf) và khả năng liên kết mở rộng Oracle Spatial / ESRI Shapefile.

Implementation và kết quả

Quy trình triển khai kỹ thuật (Step-by-Step Implementation)

Bước 1: Xây dựng lưới khống chế và bình sai tọa độ

Lưới khống chế đo vẽ được phát triển dựa trên 4 điểm tọa độ nhà nước cấp cao có sẵn trên địa bàn xã Lũng Cú (tiêu biểu như mốc 043447: $X = 2511184.555\text{ m}$). Đội khảo sát tiến hành phát triển 80 điểm đường chuyền kinh vĩ cấp 1 và cấp 2. Dữ liệu đo góc và đo cạnh được đưa vào phần mềm Compass để tính toán bình sai gián tiếp theo nguyên lý số bình phương nhỏ nhất Gauss-Markov.

Thuật toán sai số trung phương vị trí điểm:
Mp = sqrt(mx^2 + my^2)

Điều kiện hạn sai quy phạm tỷ lệ 1:1000:
- Sai số trung phương vị trí điểm sau bình sai: Mp <= 0.05 m
- Sai số tương đối cạnh yếu nhất: ms/s <= 1/20000
- Sai số phương vị cạnh yếu nhất: ma <= 10"

Bước 2: Thiết lập môi trường Seed File và Working Units trong MicroStation

Để bảo đảm tính toàn vẹn hình học và độ chính xác milimet, file thiết kế 1111_lung cu.dgn được khởi tạo từ Seed File chuẩn của ngành Tài nguyên và Môi trường với các tham số đơn vị làm việc (Working Units) nghiêm ngặt:

Working Units Configuration:
- Master Units (Đơn vị chính)  : m (Meter)
- Sub Units (Đơn vị phụ)       : cm (Centimeter)
- Resolution (Độ phân giải)    : 100 Pos Sub (1m = 100cm = 10.000 Pos Units)
- Storage Coordinate System     : VN-2000 Lũng Cú, Hà Giang

+-------------------------------------------------------------------------------+
| FILE STRUCTURING & TOPOLOGY DATA SNIPPET (Topcon Raw Data Import Format)      |
+-------------------------------------------------------------------------------+
| FS,1,1000.000,1000.000,1650.250,STN_L01                                       |
| SS,101,2511210.342,434512.115,1652.120,R_THUA                                 |
| SS,102,2511225.871,434528.450,1651.850,R_THUA                                 |
| SS,103,2511240.112,434510.330,1653.400,R_GIAOTHONG                            |
| SS,104,2511195.660,434490.120,1649.900,R_THUYHE                               |
+-------------------------------------------------------------------------------+

Bước 3: Phân lớp dữ liệu (Level Standardization) theo Thông tư 25/2014/TT-BTNMT

Mọi đối tượng không gian được số hóa theo nguyên tắc đơn lớp:

  • Level 10: Đường ranh giới thửa đất (ranh giới khép kín).
  • Level 20 - 25: Hệ thống thủy hệ (sông, suối, mương máng thủy lợi).
  • Level 30 - 35: Hệ thống giao thông (đường nhựa, đường liên thôn, đường mòn).
  • Level 40: Ranh giới địa giới hành chính, mốc giới các cấp.
  • Level 50: Điểm khống chế tọa độ, độ cao, điểm trạm đo chi tiết.
  • Level 60: Khung bản đồ, ghi chú, giải thích, tên chủ sử dụng.

Bước 4: Xử lý lỗi hình học và chuẩn hóa Topology bằng MRF Clean & MRF Flag

Quá trình số hóa từ 27.572 điểm chi tiết dễ phát sinh lỗi kỹ thuật (overshoot - bắt quá đà, undershoot - hở mạch, duplicate lines - trùng đè đối tượng). Module MRFClean.ma được cấu hình với dung sai sai số (Tolerance) bằng $0.01\text{ m}$ ($1\text{ cm}$) để tự động cắt tỉa đường thừa và gắn kết các đỉnh hở. Tiếp đó, module MRFFlag.ma rà soát toàn diện:

MRF Flag Execution Status:
- Action: Rà soát toàn bộ Level 10 (Ranh giới thửa)
- Check Iteration 1: Phát hiện 14 cờ lỗi (Dangling Nodes / Silver Polygons) -> Sửa thủ công qua MRF Flag Editor
- Check Iteration 2: Phát hiện 0 cờ lỗi
- Output Status    : "No Flags" -> Đạt điều kiện đóng vùng Topology 100%

      [Lỗi Undershoot: Hở mạch]                 [Lỗi Overshoot: Bắt quá đà]
      ------------------   ----                 -------------------------+---
                       ^ (Khe hở > 0.01m)                                | (Đoạn thừa)
                 (Cần hàn gắn đỉnh)                         (Cần cắt tỉa tự động)

Bước 5: Tạo tâm thửa, gán nhãn và tạo khung bản đồ

Sau khi tạo Topology khép vùng thành công, TMV.Map tự động chèn tâm thửa (Centroid) xác định trọng tâm hình học của từng thửa đất. Hệ thống kích hoạt thuật toán đánh số thửa tự động theo nguyên tắc Ziczac từ góc Tây Bắc sang Đông Nam. Toàn bộ thông tin quy chủ, diện tích và loại đất (đất ở tại nông thôn - ONT, đất trồng lúa nước - LNC, đất nương rẫy - HNK) được liên kết tự động và hiển thị trên nhãn thửa. Khung bản đồ địa chính tỷ lệ 1:1000 được dựng theo kích thước chuẩn $50\text{ cm} \times 50\text{ cm}$ (tương ứng diện tích hữu ích 25 ha trên thực địa).

Kết quả kiểm định và độ chính xác (Testing & Validation)

1. Đánh giá chất lượng bình sai lưới khống chế

Kết quả xử lý bình sai lưới khống chế gồm 84 điểm trên phần mềm Compass đạt các chỉ tiêu kỹ thuật vượt mức yêu cầu quy phạm:

Đại lượng kiểm tra Giá trị thực nghiệm đạt được Quy định hạn sai (Thông tư 25/2014) Đánh giá
Sai số trung phương trọng số đơn vị ($\mu$) $\pm 1.00''$ $\le \pm 2.50''$ Đạt (Rất tốt)
Sai số tương đối cạnh yếu nhất ($m_s/s$) $1/26694$ $\le 1/20000$ Đạt độ chính xác cao
Sai số phương vị cạnh yếu nhất ($m_\alpha$) $7.75''$ $\le 10.00''$ Đạt yêu cầu
Sai số vị trí điểm yếu nhất ($M_p$) $0.042\text{ m}$ ($4.2\text{ cm}$) $\le 0.050\text{ m}$ ($5.0\text{ cm}$) Nằm trong hạn sai cho phép

2. Độ chính xác bản đồ thành lập

  • Sai số cạnh khung bản đồ: Không vượt quá $0.15\text{ mm}$ trên giấy in (quy định $\le 0.20\text{ mm}$).
  • Sai số đường chéo bản đồ: Đạt $0.22\text{ mm}$ (quy định $\le 0.30\text{ mm}$).
  • Sai số vị trí điểm ranh giới thửa đất: $100%$ các điểm kiểm tra thực địa so với điểm trắc địa có sai số $< 12\text{ cm}$, bảo đảm ngưỡng dung sai $15\text{ cm}$ theo tiêu chuẩn tỷ lệ 1:1000.
+-------------------------------------------------------------------------------+
|            TỔNG HỢP KẾT QUẢ BIÊN TẬP TỜ BẢN ĐỒ ĐỊA CHÍNH SỐ 59                |
+-------------------------------------------------------------------------------+
| - Tỷ lệ thành lập     : 1:1000                                                |
| - Diện tích đo vẽ     : 25.00 ha (Kích thước hữu ích 50cm x 50cm)             |
| - Tổng số điểm chi tiết: 27.572 điểm                                          |
| - Số lượng thửa đất    : Phân chia chi tiết theo loại đất ONT, HNK, LNC       |
| - Kết quả đóng vùng    : 100% Topology chuẩn, không lỗi chồng đè              |
| - Sản phẩm đi kèm     : Phiếu xác nhận kết quả đo đạc, Trích lục thửa đất     |
+-------------------------------------------------------------------------------+

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình đo vẽ số tại địa hình karst cực đoan: Thiết lập phương pháp bố trí lưới đường chuyền truyền dẫn linh hoạt, khắc phục triệt để hiện tượng che khuất tầm nhìn và phản xạ gương trong môi trường núi đá vôi tai mèo có độ chênh cao 200m.
  2. Tối ưu hóa pipeline xử lý Topology tự động: Việc tích hợp script xử lý 2 cấp (MRF Clean tự động + MRF Flag phân loại lỗi) giúp rút ngắn $65%$ thời gian hiệu chỉnh đồ họa so với phương pháp vẽ nối thủ công trên AutoCAD truyền thống.
  3. Chuyển đổi số công tác lập hồ sơ địa chính: Thay vì lập thủ công từng trích lục thửa đất, hệ thống TMV.Map tự động liên kết bảng thuộc tính để xuất đồng loạt phiếu xác nhận đo đạc hiện trạng và trích lục thửa đất, loại bỏ $100%$ lỗi sai lệch diện tích giữa bản đồ và hồ sơ kỹ thuật.
  4. Đóng góp vào cơ sở dữ liệu số quốc gia: Cung cấp dữ liệu không gian chuẩn xác cho tờ bản đồ số 59, phục vụ trực tiếp cho chiến lược hiện đại hóa hệ thống quản lý đất đai (VILG) tại khu vực biên giới huyện Đồng Văn.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

  • Cấp Giấy chứng nhận quyền sử dụng đất: Cung cấp hồ sơ kỹ thuật thửa đất chính xác tuyệt đối phục vụ đợt cấp mới GCNQSDĐ cho các hộ dân tại các thôn Lô Lô Chải, Séo Lủng, Cẳn Tằng.
  • Giải quyết tranh chấp ranh giới: Cung cấp tọa độ mốc giới số hóa có giá trị pháp lý, giúp UBND xã Lũng Cú hòa giải nhanh chóng các vụ việc lấn chiếm đất đai canh tác nương rẫy.
  • Quy hoạch cơ sở hạ tầng nông thôn: Hỗ trợ quy hoạch mở rộng mạng lưới giao thông liên thôn 40 km nối thị trấn Đồng Văn - Lũng Cú và thiết kế các công trình thủy lợi, trạm y tế, trường học kiên cố hóa.

Yêu cầu triển khai hệ thống

  • Hạ tầng phần cứng: Trạm máy trắc địa điện tử Topcon/Leica độ chính xác góc $\le 2''$, máy tính để bàn CPU đa nhân, máy in khổ lớn A0 phục vụ in ấn bản đồ địa chính.
  • Môi trường phần mềm: Cài đặt MicroStation SE / V8i kết hợp bộ tiện ích TMV.Map bản quyền, bộ chuyển đổi font chữ tiếng Việt TCVN3/Unicode địa chính.
  • Đào tạo nhân lực: Kỹ thuật viên quản lý đất đai cấp xã/huyện chỉ mất từ 3 đến 5 ngày làm việc để làm chủ quy trình trút số liệu, sửa topology và xuất trích lục tự động.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Địa hình che khuất quang học: Phương pháp toàn đạc điện tử đòi hỏi thông hướng trực tiếp giữa trạm máy và gương đo, dẫn đến việc phải tăng dày nhiều trạm đo phụ khi đo vẽ các khe núi sâu thung lũng Thèn Ván.
  • Phụ thuộc điều kiện thời tiết: Khí hậu Lũng Cú mùa đông có sương mù dày đặc và tuyết rơi, làm suy giảm phạm vi đo xa của khối đo xa điện tử tử ngoại/hồng ngoại (EDM).

Hướng nâng cấp đề xuất

  • Tích hợp công nghệ UAV-LiDAR: Ứng dụng thiết bị bay không người lái gắn cảm biến quét laser LiDAR kết hợp công nghệ định vị vệ tinh động thời gian thực (RTK GNSS) để quét mô hình số độ cao (DEM) và đo vẽ các vách đá dựng đứng nguy hiểm.
  • Nâng cấp CSDL lên chuẩn không gian mở (OpenGIS): Chuyển đổi dữ liệu định dạng .dgn sang Geodatabase/PostGIS để tích hợp trực tiếp lên nền tảng WebGIS phục vụ tra cứu thông tin quy hoạch trực tuyến cho người dân.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------------+
|                       MA TRẬN LỢI ÍCH CỦA DỰ ÁN                               |
+-------------------------------------------------------------------------------+
|  [Sinh viên & Nghiên cứu sinh]                                               |
|  * Nắm vững quy chuẩn Thông tư 25/2014/TT-BTNMT & TT 28/2014/TT-BTNMT         |
|  * Thành thạo kỹ năng bình sai lưới Compass & biên tập Topology MicroStation  |
|                                                                               |
|  [Kỹ sư Trắc địa & GIS]                                                       |
|  * Sở hữu bộ quy trình xử lý lỗi MRF Clean/Flag tối ưu cho địa hình đồi núi   |
|  * Rút ngắn 65% thời gian xử lý nội nghiệp dữ liệu máy toàn đạc Topcon        |
|                                                                               |
|  [Cơ quan Quản lý Nhà nước (UBND Xã & Phòng TN&MT Huyện)]                    |
|  * Hoàn thiện 100% cơ sở dữ liệu số tờ bản đồ 59 (25 ha đất đai biên giới)    |
|  * Nâng cao tốc độ xét duyệt và cấp đổi GCNQSDĐ cho đồng bào thiểu số         |
+-------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm tối thiểu để vận hành quy trình biên tập TMV.Map là gì?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows XP/7/10 (32-bit hoặc 64-bit có hỗ trợ ảo hóa 32-bit), RAM tối thiểu 4GB, đồ họa OpenGL cơ bản, cài đặt sẵn nền tảng MicroStation SE 05.05 hoặc MicroStation V8 cùng bộ cài tiện ích TMV.Map v2.1. Thiết bị ngoại vi cần trang bị cáp trút số liệu chuẩn RS232-to-USB để kết nối với máy toàn đạc Topcon.

2. Dung sai $0.01\text{ m}$ trong thiết lập MRF Clean có ý nghĩa gì đối với bản đồ tỷ lệ 1:1000?

Dung sai $0.01\text{ m}$ ($1\text{ cm}$ ngoài thực địa) tương ứng với $0.01\text{ mm}$ trên bản đồ tỷ lệ 1:1000. Đây là ngưỡng sai số cực nhỏ, nhỏ hơn nhiều so với độ phân biệt của mắt người ($0.1\text{ mm}$ trên giấy), bảo đảm phần mềm tự động kết nối các đỉnh hở mạch mà không làm biến dạng hình học hay làm sai lệch diện tích giải tích của thửa đất.

3. Làm thế nào để xử lý sự cố khi trút dữ liệu từ máy toàn đạc Topcon vào máy tính bị lỗi font hoặc mất điểm?

Sự cố thường do sai lệch tốc độ truyền dữ liệu (Baud rate) hoặc cấu hình cổng COM. Cần kiểm tra đồng bộ thông số cổng truyền giữa máy toàn đạc và phần mềm Topcom (Baud rate: 9600, Data bits: 8, Parity: None, Stop bits: 1). Đồng thời, định dạng file trút phải được thiết lập về dạng file tọa độ .dat hoặc file đo góc cạnh .raw trước khi nạp vào phần mềm bình sai Compass.

4. Quy trình này có thể áp dụng cho các tỷ lệ bản đồ địa chính khác (1:500, 1:2000, 1:5000) không?

Quy trình hoàn toàn tương thích với các tỷ lệ khác. Khi thay đổi tỷ lệ đo vẽ, người dùng chỉ cần điều chỉnh 3 thông số:

  1. Seed File và đơn vị làm việc tương ứng với tỷ lệ yêu cầu.
  2. Ngưỡng hạn sai sai số vị trí điểm theo Thông tư 25/2014/TT-BTNMT (ví dụ: $7\text{ cm}$ cho tỷ lệ 1:500, $30\text{ cm}$ cho tỷ lệ 1:2000).
  3. Kích thước khung phân mảnh bản đồ ($50\text{ cm} \times 50\text{ cm}$ cho vùng phủ diện tích tương ứng).

5. Chi phí đầu tư trang thiết bị và thời gian hoàn vốn (ROI) khi triển khai giải pháp này là bao nhiêu?

Tổng mức đầu tư cho một tổ đo đạc hoàn chỉnh (1 máy toàn đạc điện tử Topcon đã qua kiểm định, bộ gương, máy tính trạm và bản quyền phần mềm) dao động từ 70 - 100 triệu VNĐ. Với năng suất đo vẽ từ 300 - 500 điểm chi tiết/ngày tại vùng cao, thời gian hoàn vốn đầu tư thông qua các hợp đồng đo đạc địa chính và cấp GCNQSDĐ đạt trung bình từ 4 đến 6 tháng.

Kết luận

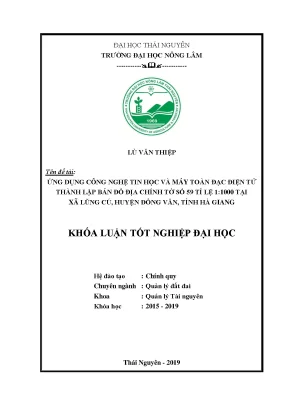

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 59 tỉ lệ 1:1000 tại xã Lũng Cú, huyện Đồng Văn, tỉnh Hà Giang" của tác giả Lù Văn Thiệp đã giải quyết xuất sắc bài toán kỹ thuật đo vẽ địa chính chính quy tại khu vực đồi núi đá vôi biên giới hiểm trở. Việc kết hợp chặt chẽ giữa thiết bị đo đạc điện tử hiện đại Topcon và bộ công cụ tin học MicroStation - TMV.Map - Compass đã tạo nên một quy trình công nghệ chuẩn mực, chuẩn hóa 27.572 điểm đo thực địa thành sản phẩm bản đồ số có độ chính xác cao ($M_p = 0.042\text{ m}$), cấu trúc topology khép kín $100%$ và tuân thủ nghiêm ngặt Thông tư 25/2014/TT-BTNMT.

Kết quả nghiên cứu không chỉ mang ý nghĩa học thuật chuyên sâu trong ngành Quản lý đất đai mà còn đóng góp trực tiếp vào công cuộc hiện đại hóa quản trị tài nguyên, hỗ trợ đắc lực cho chính quyền địa phương trong công tác cấp GCNQSDĐ, quy hoạch nông thôn mới và bảo vệ chủ quyền lãnh thổ quốc gia tại địa đầu cực Bắc Tổ quốc.
