Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong việc bảo đảm an ninh chính trị, trật tự xã hội và phát triển kinh tế bền vững. Theo thống kê của Bộ Tài nguyên và Môi trường (Bộ TN&MT), dữ liệu không gian đất đai chuẩn hóa là nền tảng cốt lõi để hiện đại hóa hệ thống hồ sơ địa chính quốc gia và xây dựng chính phủ điện tử. Tuy nhiên, tại các khu vực trung du miền núi, việc đo vẽ thành lập bản đồ địa chính truyền thống bằng máy toàn đạc điện tử (Total Station) kết hợp đo kinh vĩ quang cơ thường xuyên gặp trở ngại lớn do địa hình đồi núi chia cắt, tầm nhìn bị che khuất bởi thảm thực vật, mật độ mốc khống chế thưa và thời gian triển khai kéo dài.

Xã Tân Thành, huyện Phú Bình, tỉnh Thái Nguyên là địa bàn đặc thù với tổng diện tích tự nhiên 2.871,33 ha, địa hình dạng bán sơn địa lượn sóng và đồi chóp nón, trong đó đất lâm nghiệp chiếm tới 2.079,3 ha (72,41%) và đất nông nghiệp chiếm 439,2 ha (15,29%). Hồ sơ địa chính trước đây của khu vực phần lớn là tài liệu đo đạc cũ theo hệ tọa độ giả định hoặc bản đồ ảnh trích đo chưa đồng bộ, ranh giới các thửa đất lâm - nông nghiệp đan xen phức tạp và có nhiều biến động do chuyển nhượng, khai hoang. Vấn đề đặt ra là phải đo đạc, chỉnh lý và số hóa đồng bộ tờ bản đồ địa chính số 44 tỷ lệ 1:1000 theo Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000, đảm bảo độ chính xác theo quy chuẩn kỹ thuật mà vẫn tối ưu hóa thời gian và nhân lực.

+-----------------------------------------------------------------------------------+
|                            BỐI CẢNH VÀ THỰC TRẠNG ĐO ĐẠC                         |
+-----------------------------------------------------------------------------------+
|  Địa bàn: Xã Tân Thành, Phú Bình, Thái Nguyên (2.871,33 ha, địa hình đồi chóp)    |
|  Pain Points:                                                                     |
|    - Phương pháp quang học truyền thống bị che khuất tầm nhìn (LOS)              |
|    - Tốn 60-70% nhân công phát tuyến mở đường đo và truyền dẫn mốc khống chế     |
|    - Dữ liệu đo phân mảnh, tỷ lệ lỗi hình học (Topology) cao khi số hóa          |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
|                               GIẢI PHÁP ĐỒNG BỘ                                   |
+-----------------------------------------------------------------------------------+
|  1. Phần cứng: GNSS RTK (Base + Multi-Rover, UHF Radio 25W, BaseLine 12 km)      |
|  2. Bình sai không gian: Trimble Business Center v5.20 (WGS-84 -> VN-2000)        |
|  3. Xử lý & Biên tập số: MicroStation V8i (SS3) + VietMap XM + gCadas            |
+-----------------------------------------------------------------------------------+

Mục tiêu cụ thể của dự án:

  1. Xây dựng và bình sai lưới khống chế đo vẽ cấp 1 gồm 82 điểm tọa độ - độ cao phụ trợ dựa trên 03 điểm địa chính cơ sở hạng III sẵn có trên địa bàn xã Tân Thành.
  2. Ứng dụng công nghệ GNSS RTK (Real-Time Kinematic) kết hợp máy toàn đạc điện tử thực hiện đo vẽ chi tiết ngoại nghiệp toàn bộ ranh giới thửa đất, công trình và địa vật trên tờ bản đồ số 44.
  3. Ứng dụng tích hợp bộ công cụ phần mềm MicroStation V8i (SELECTseries 3), VietMap XM và gCadas để biên tập, làm sạch topology, gán nhãn thuộc tính, đánh số thửa và xuất bản đồ địa chính số tờ số 44 tỷ lệ 1:1000 đạt chuẩn Thông tư 25/2014/TT-BTNMT.

Dự án giới hạn phạm vi không gian trong phạm vi tờ bản đồ địa chính số 44 (kích thước khung 50x50 cm, tương đương 25 ha thực địa) thuộc địa phận xóm Đồng Chầm và lân cận, xã Tân Thành, không bao gồm việc đo đạc phân định ranh giới hành chính cấp xã/huyện đang có tranh chấp mốc giới quốc gia.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai công nghệ GNSS RTK, công tác đo vẽ bản đồ địa chính nông thôn và bán sơn địa chủ yếu dựa trên phương pháp đường chuyền kinh vĩ kết hợp máy toàn đạc quang điện tử (Total Station) hoặc công nghệ giải đoán ảnh hàng không kết hợp đo bù ngoại nghiệp.

Tiêu chí phân tích Phương pháp Đo toàn đạc quang điện tử Phương pháp Đo GPS tĩnh (Static GPS) Giải pháp Đề xuất (GNSS RTK + TBC + MicroStation/gCadas)
Yêu cầu thông hướng (LOS) Bắt buộc phải thông hướng quang học giữa các trạm máy và gương Không cần thông hướng trực tiếp, nhưng cần thông thoáng góc mở bầu trời Không cần thông hướng quang học mặt đất; chỉ cần góc mở vệ tinh $\ge 15^\circ$
Thời gian xác định 1 điểm 3 - 5 phút (phải bố trí trạm máy phụ, chuyển trạm liên tục) 45 - 60 phút/ca đo tĩnh 2 - 5 giây/điểm (Fixed solution với máy Rover)
Độ chính xác mặt phẳng $\pm(2\text{ mm} + 2\text{ ppm})$ (bị tích lũy sai số đường chuyền) $\pm(3\text{ mm} + 0.5\text{ ppm})$ (rất cao nhưng không có kết quả tức thời) $\pm(10\text{ mm} + 1\text{ ppm})$, kiểm soát sai số tức thì trên sổ tay điện tử
Nhu cầu nhân lực 3 - 4 kỹ thuật viên/tổ (người đứng máy, người đi gương, ghi sổ) 2 kỹ thuật viên/trạm 1 kỹ thuật viên vận hành 1 Rover độc lập
Chi phí thời gian xử lý nội nghiệp Thủ công, tốn thời gian nhập sổ đo và vẽ nối chi tiết (dễ nhầm điểm) Tốn thời gian Post-Processing sau khi thu thập dữ liệu Trút dữ liệu số tự động, định dạng đồng bộ CSV/DAT nạp thẳng vào CAD/GIS

Hệ thống yêu cầu đáp ứng mô hình phân loại MoSCoW:

  • Must-have (Bắt buộc): Khả năng định vị Fixed tức thời với sai số mặt bằng $\le 15\text{ cm}$ trên bản đồ 1:1000; xuất dữ liệu tọa độ phẳng VN-2000 kinh tuyến trục $106^\circ 30'$, múi chiếu $3^\circ$; tự động tạo topology vùng khép kín không hở cạnh/trùng đỉnh trên MicroStation.
  • Should-have (Cần có): Tự động phát hiện lỗi bắt điểm thừa (Dangle), lặp đỉnh (Duplicate node); tự động đánh số thửa từ góc Tây Bắc sang Đông Nam; trút số liệu trực tiếp từ sổ tay điện tử qua Bluetooth/USB.
  • Could-have (Có thể có): Tích hợp tô màu hiện trạng sử dụng đất tự động theo mã loại đất (ONT, CLN, LNK, NTS) trên VietMap XM.
  • Won't-have (Chưa thực hiện đợt này): Đồng bộ dữ liệu phân tán thời gian thực qua WebGIS trên nền tảng đám mây.

Thiết kế hệ thống

Kiến trúc luồng xử lý dữ liệu và hệ thống phần cứng/phần mềm được thiết kế theo 3 tầng khép kín:

+-----------------------------------------------------------------------------------+
|                        TẦNG THU THẬP NGOẠI NGHIỆP (HARDWARE)                       |
|  - Trạm Base: Đặt tại mốc Khống chế Địa chính (Phát sóng Radio UHF công suất 25W) |
|  - Trạm Rover: Đo động RTK tại đỉnh góc thửa đất, mép đường, công trình cố định   |
|  - Định dạng truyền tải: RTCM 3.2 qua kênh Radio tần số 410 - 470 MHz            |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v (File .DAT / .CSV qua Cáp trút USB)
+-----------------------------------------------------------------------------------+
|                      TẦNG XỬ LÝ & BÌNH SAI TỌA ĐỘ (ENGINEERING)                   |
|  - Trimble Business Center v5.20: Bình sai lưới khống chế đo vẽ WGS-84 -> VN-2000 |
|  - Excel Macro Engine: Chuẩn hóa Code địa vật, chuyển đổi cấu trúc Point List     |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v (File .TXT / .CSV chuẩn Schema)
+-----------------------------------------------------------------------------------+
|                      TẦNG BIÊN TẬP BẢN ĐỒ & CƠ SỞ DỮ LIỆU                         |
|  - MicroStation V8i (SELECTseries 3 v08.11.09): Thiết kế đồ họa nền (.DGN)        |
|  - VietMap XM v2.1: Triển điểm, kết nối ranh giới tự động theo Code               |
|  - gCadas v3.0: Tạo Topology vùng thửa, gán nhãn, xuất hồ sơ kỹ thuật thửa        |
+-----------------------------------------------------------------------------------+

Cấu trúc Schema bảng dữ liệu thuộc tính thửa đất được thiết kế trên gCadas tương thích CSDL Đất đai Quốc gia:

CREATE TABLE Cadastral_Parcel_Sheet44 (
    Parcel_ID INT PRIMARY KEY AUTO_INCREMENT,
    Sheet_Number INT NOT NULL DEFAULT 44,
    Parcel_Number INT NOT NULL,
    Land_Type_Code VARCHAR(10) NOT NULL, -- ONT, LUC, LNK, CLN, RSX, DGT, DTL
    Area_Calculated DOUBLE(10, 2) NOT NULL,
    Perimeter DOUBLE(10, 2) NOT NULL,
    Owner_Name VARCHAR(150),
    Address_Description VARCHAR(255),
    Legal_Status VARCHAR(50) DEFAULT 'Valid',
    Spatial_Geometry POLYGON NOT NULL SRID 3405 -- VN-2000 / UTM Zone 48N
);

Phương pháp luận (Methodology)

Quy trình kỹ thuật áp dụng theo mô hình Thác nước biến thể lặp (Iterative Waterfall), chia thành các mốc tiến độ (Milestones) cụ thể:

  1. Giai đoạn 1 (Tuần 1-2): Khảo sát thực địa, thu thập tài liệu địa chính xã Tân Thành, thiết kế đồ hình mạng lưới khống chế đo vẽ.
  2. Giai đoạn 2 (Tuần 3-6): Đúc mốc bê tông/đóng cọc gỗ, đo tĩnh 7 máy GPS đồng thời (ca đo 45 phút, chu kỳ ghi 30 giây), bình sai lưới bằng Trimble Business Center.
  3. Giai đoạn 3 (Tuần 7-12): Đo vẽ chi tiết ngoại nghiệp bằng trạm RTK Base-Rover kết hợp lập bản vẽ sơ họa thực địa.
  4. Giai đoạn 4 (Tuần 13-16): Xử lý số liệu nội nghiệp, sửa lỗi đồ họa topology trên gCadas, tạo khung bản đồ, lập hồ sơ kỹ thuật thửa đất và nghiệm thu chất lượng sản phẩm.

Triển khai thực nghiệm và Kết quả

Quá trình thực hiện kỹ thuật

Quy trình bình sai lưới khống chế đo vẽ cấp 1 sử dụng thuật toán bình sai gián tiếp trong không gian ba chiều trên phần mềm Trimble Business Center v5.20. Vector baseline giữa trạm Base và Rover được giải toán dựa trên phương trình hiệu sóng mang pha kép (Double-Differenced Carrier Phase Observable):

$$\Delta \nabla \Phi = \rho + \lambda \Delta \nabla N + \Delta \nabla T - \Delta \nabla I + \epsilon$$

Trong đó: $\Delta \nabla \Phi$ là hiệu bậc 2 của pha sóng mang; $\rho$ là khoảng cách hình học; $\lambda$ là bước sóng; $\Delta \nabla N$ là số nguyên đa trị pha sóng mang (Integer Ambiguity Resolution); $T, I$ là sai số tầng đối lưu và tầng điện ly; $\epsilon$ là sai số ngẫu nhiên.

Thuật toán chuyển đổi tọa độ từ hệ WGS-84 sang VN-2000 sử dụng mô hình Helmert 7 tham số:

$$\begin{bmatrix} X_{VN} \ Y_{VN} \ Z_{VN} \end{bmatrix} = \begin{bmatrix} \Delta X \ \Delta Y \ \Delta Z \end{bmatrix} + (1 + m \cdot 10^{-6}) \begin{bmatrix} 1 & -\omega_Z & \omega_Y \ \omega_Z & 1 & -\omega_X \ -\omega_Y & \omega_X & 1 \end{bmatrix} \begin{bmatrix} X_{WGS} \ Y_{WGS} \ Z_{WGS} \end{bmatrix}$$

Sau khi xuất tọa độ từ sổ tay điện tử RTK, kỹ thuật viên sử dụng script Python tự động tiền xử lý dữ liệu trước khi nạp vào VietMap XM và MicroStation:

import csv
import sys

def parse_rtk_data(input_file, output_file):
    """
    Chuẩn hóa dữ liệu RTK trích xuất từ sổ tay điện tử (Collector)
    sang định dạng nạp điểm tự động cho phần mềm VietMap XM / MicroStation V8i.
    Định dạng đầu ra: Point_ID, Y (East), X (North), Elevation (Z), Feature_Code
    """
    valid_records = 0
    with open(input_file, 'r', encoding='utf-8') as fin, open(output_file, 'w', newline='', encoding='utf-8') as fout:
        reader = csv.reader(fin)
        writer = csv.writer(fout, delimiter=',')

        for row in reader:
            if not row or row[0].startswith('#') or len(row) < 5:
                continue
            point_id = row[0].strip()
            # Hệ VN-2000: Trục X là phương Bắc (North), Trục Y là phương Đông (East)
            north_x = float(row[1].strip())
            east_y = float(row[2].strip())
            elevation_z = float(row[3].strip())
            code = row[4].strip().upper()

            # Lọc các điểm đo có sai số RMS vượt ngưỡng cho phép của Thông tư 25
            if len(row) >= 6:
                rms_val = float(row[5].strip())
                if rms_val > 0.05:  # Vượt quá ngưỡng sai số 5cm ngoại nghiệp
                    print(f"Cảnh báo: Điểm {point_id} có RMS={rms_val}m > 0.05m. Cần đo lại!")
                    continue

            writer.writerow([point_id, f"{east_y:.3f}", f"{north_x:.3f}", f"{elevation_z:.3f}", code])
            valid_records += 1

    print(f"Hoàn tất xử lý: {valid_records} điểm đo đạt tiêu chuẩn nạp điểm.")

if __name__ == "__main__":
    # Ví dụ thực thi: python parse_rtk_data.py raw_points.dat processed_sheet44.csv
    pass

Kiểm định và đánh giá độ chính xác

Chất lượng bình sai lưới khống chế đo vẽ cấp 1 gồm 82 điểm trên địa bàn xã Tân Thành đạt các chỉ số thống kê cơ bản:

  • Sai số trung phương trọng số đơn vị ($M_0$): $1.02$ (Đạt chuẩn tối ưu $M_0 \approx 1.0$).
  • Sai số vị trí điểm mặt bằng ($m_p$):
    • Nhỏ nhất: $m_{p\min} = 0.005\text{ m}$ (Điểm ĐV-41)
    • Lớn nhất: $m_{p\max} = 0.012\text{ m}$ (Điểm ĐV-36, ĐV-50)
  • Sai số tương đối cạnh ($m_S/S$):
    • Nhỏ nhất: $1/380.274$ (Cạnh ĐV-36 đến ĐV-50, $S = 1865.4\text{ m}$)
    • Lớn nhất: $1/50.081$ (Cạnh ĐV-72 đến 93416, $S = 273.1\text{ m}$)
  • Sai số phương vị ($m_\alpha$): Dao động từ $0.54''$ (cạnh 93415 đến ĐV-47) đến $5.21''$.
  • Sai số chênh cao ($m_{\Delta h}$): Dao động từ $0.006\text{ m}$ đến $0.015\text{ m}$.

Đối chiếu độ chính xác đo vẽ chi tiết thửa đất tờ số 44 với quy định tại Điều 7 Thông tư 25/2014/TT-BTNMT:

Tham số kiểm định Tiêu chuẩn Thông tư 25/2014/TT-BTNMT (Tỷ lệ 1:1000) Kết quả đo thực nghiệm (RTK + VietMap XM) Đánh giá đạt chuẩn
Sai số điểm khống chế đo vẽ $\le 0.10\text{ mm}$ trên bản đồ ($10\text{ cm}$ thực địa) $0.005 - 0.012\text{ m}$ ($0.5 - 1.2\text{ cm}$) Đạt $100%$
Sai số vị trí điểm ranh đất ở ($m_p$) $\le 15.0\text{ cm}$ $2.1 - 4.8\text{ cm}$ Đạt $100%$
Sai số vị trí điểm ranh nông nghiệp $\le 22.5\text{ cm}$ (1.5 lần đất đô thị) $3.5 - 6.2\text{ cm}$ Đạt $100%$
Sai số tương hỗ 2 điểm ($S < 5\text{ m}$) $\le 4.0\text{ cm}$ $1.2 - 2.5\text{ cm}$ Đạt $100%$
Tỷ lệ sai số sát ngưỡng ($90-100%$) $\le 10%$ tổng số điểm kiểm tra $1.4%$ (2/142 điểm kiểm tra độc lập) Đạt chuẩn nghiêm ngặt
BIỂU ĐỒ ĐỐI CHIẾU SAI SỐ VỊ TRÍ ĐIỂM (cm)
+-----------------------------------------------------------------------------------+
| Tiêu chuẩn TT25 (Đất ở):       [========================================] 15.0 cm |
| Thực tế RTK (Đất ở max):        [============] 4.8 cm                             |
| Tiêu chuẩn TT25 (Đất nông nghiệp): [================================================] 22.5 cm |
| Thực tế RTK (Nông nghiệp max):  [===============] 6.2 cm                          |
+-----------------------------------------------------------------------------------+

Kết quả đạt được

  1. Số hóa và biên tập hoàn chỉnh: Thành lập trọn vẹn tờ bản đồ địa chính số 44 tỷ lệ 1:1000 xã Tân Thành gồm 186 thửa đất với đầy đủ yếu tố pháp lý: đường ranh thửa, đường giao thông, hệ thống thủy văn kênh mương, đường dây tải điện, ranh giới nhà ở và công trình kiên cố.
  2. Tổng hợp cơ cấu đất đai tờ số 44:
    • Đất ở nông thôn (ONT): 48 thửa, diện tích $3.84\text{ ha}$.
    • Đất trồng cây lâu năm/cây hàng năm (CLN, HKN): 92 thửa, diện tích $14.12\text{ ha}$.
    • Đất rừng sản xuất (RSX): 22 thửa, diện tích $4.85\text{ ha}$.
    • Đất giao thông, thủy lợi và mặt nước chuyên dùng: 24 thửa, diện tích $2.19\text{ ha}$.
  3. Chất lượng topology: $100%$ các thửa đất được làm sạch tự động bằng module Clean/Flag trong MicroStation và gCadas, không có hiện tượng bắt trượt đỉnh (Undershoot), đè cạnh (Overshoot) hay chồng lấn diện tích.

Đổi mới và đóng góp

Dự án mang lại những cải tiến kỹ thuật rõ nét so với quy trình truyền thống:

  • Loại bỏ phụ thuộc tầm nhìn quang học: Công nghệ RTK thu tín hiệu trực tiếp từ chùm vệ tinh đa hệ thống (GPS, GLONASS, Galileo, BeiDou), cho phép đo vẽ chính xác các góc thửa nằm khuất sau vườn cây rậm rạp hoặc sau tường rào cao mà không cần chặt phá cây xanh hay phát tuyến quang học.
  • Tăng năng suất ngoại nghiệp $300-400%$: Một tổ đo RTK gồm 2 người có thể hoàn thành đo từ $350 - 500$ điểm chi tiết/ngày, so với mức $100 - 150$ điểm/ngày của phương pháp máy toàn đạc điện tử thông thường.
  • Tích hợp liền mạch chuỗi công nghệ: Quy trình liên kết tự động giữa sổ tay thu thập ngoài hiện trường $\rightarrow$ trút dữ liệu CSV $\rightarrow$ triển điểm VietMap XM $\rightarrow$ đóng vùng gCadas giúp giảm $80%$ thời gian biên tập nội nghiệp và triệt tiêu sai số do ghi chép sổ tay thủ công.
  • Đóng góp chuyên ngành: Thiết lập tài liệu thực nghiệm chuẩn mực về quy trình công nghệ GNSS RTK kết hợp phần mềm chuyên dụng phục vụ cấp Giấy chứng nhận quyền sử dụng đất đồng loạt cho các địa bàn trung du miền núi phía Bắc.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

Dự án cung cấp cơ sở dữ liệu nền tảng cho Ủy ban nhân dân xã Tân Thành và Chi nhánh Văn phòng Đăng ký Đất đai huyện Phú Bình thực hiện các nhiệm vụ:

  • Cấp đổi và cấp mới Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ): Giải quyết triệt để các trường hợp sai lệch ranh giới, cấp chồng diện tích do tài liệu đo cũ dạng giải thửa 299 để lại.
  • Phục vụ bồi thường giải phóng mặt bằng: Xác định chính xác chỉ giới thu hồi đất, tim đường và rãnh thoát nước đối với các tuyến giao thông nông thôn mở rộng trên địa bàn.
  • Quản lý quy hoạch và trật tự xây dựng: Kiểm soát biến động sử dụng đất, ngăn chặn hành vi lấn chiếm hành lang an toàn giao thông và đất công ích (đất 5%).

Đánh giá hiệu quả kinh tế (Cost-Benefit Analysis)

ƯỚC TÍNH CHI PHÍ VÀ HIỆU QUẢ KINH TẾ (1 TỜ BẢN ĐỒ 1:1000 ~ 25 HA)
+-----------------------------------------------------------------------------------+
| Hạng mục chi phí             | Phương pháp Toàn đạc cổ điển | Phương pháp GNSS RTK |
+------------------------------+------------------------------+----------------------+
| Thời gian ngoại nghiệp       | 10 ngày (3 nhân công)        | 3 ngày (2 nhân công) |
| Chi phí nhân công ngoại nghiệp| 15.000.000 VNĐ               | 4.200.000 VNĐ        |
| Thời gian xử lý nội nghiệp   | 4 ngày                       | 1.5 ngày             |
| Chi phí nội nghiệp & sửa sai | 4.000.000 VNĐ                | 1.500.000 VNĐ        |
| TỔNG CHI PHÍ THỰC HIỆN       | 19.000.000 VNĐ               | 5.700.000 VNĐ        |
| TỶ LỆ TIẾT KIỆM              | --                           | GIẢM 70% CHI PHÍ     |
+-----------------------------------------------------------------------------------+

Lộ trình triển khai nhân rộng toàn bộ các tờ bản đồ còn lại của xã Tân Thành gồm 4 giai đoạn:

  1. Giai đoạn 1 (Quý I): Đo phủ lưới GPS cấp 2 và cấp 1 toàn xã.
  2. Giai đoạn 2 (Quý II - III): Đo vẽ chi tiết RTK theo cụm xóm, ưu tiên đất thổ cư và đất nông nghiệp xen kẽ.
  3. Giai đoạn 3 (Quý IV): Xét duyệt nguồn gốc đất, công khai kết quả đo đạc và ký giáp ranh thực địa.
  4. Giai đoạn 4 (Quý I năm kế tiếp): Tích hợp CSDL địa chính vào hệ thống VILIS/VBDLIS cấp huyện.

Hạn chế và hướng phát triển

Dù đạt kết quả vượt trội, dự án vẫn ghi nhận một số hạn chế kỹ thuật:

  • Tín hiệu vệ tinh tại hẻm sâu và tán rừng dày: Tại các khu vực có thảm thực vật rừng keo/bạch đàn quá rậm rạp hoặc hẻm đồi dốc đứng, chỉ số PDOP tăng cao ($> 6.0$) làm mất trạng thái đo Fixed của máy Rover, buộc phải sử dụng phương pháp đo dẫn phụ bằng thước thép hoặc trạm toàn đạc dã chiến.
  • Tầm xa sóng Radio phụ thuộc địa hình: Sóng vô tuyến UHF 25W bị suy giảm mạnh khi gặp các vật cản đồi núi che chắn giữa trạm Base và Rover, đòi hỏi phải bố trí trạm Base ở vị trí đỉnh đồi cao thoáng.

Hướng nghiên cứu phát triển tiếp theo:

  • Ứng dụng công nghệ trạm tham chiếu hoạt động liên tục đa hệ thống (VNGEONET / CORS) qua kết nối mạng 4G/5G NTRIP để loại bỏ hoàn toàn nhu cầu dựng trạm Base cục bộ.
  • Kết hợp thiết bị bay không người lái (UAV/Drone LiDAR) để quét mây điểm 3D đối với khu vực địa hình rừng núi hiểm trở, sau đó lồng ghép số liệu RTK mặt đất làm điểm kiểm tra (GCPs).

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý Đất đai & Trắc địa: Tài liệu tham khảo thực tế về toàn bộ quy trình công nghệ từ đo đạc dã ngoại bằng GNSS RTK đến xử lý dữ liệu chuẩn hóa trên hệ thống MicroStation V8i/gCadas.
  • Kỹ sư Trắc địa - Bản đồ: Cung cấp bộ thông số chuẩn kiểm soát sai số RMS, PDOP và quy trình tối ưu hóa chuyển đổi hệ tọa độ Helmert WGS-84 sang VN-2000.
  • Cơ quan Quản lý Nhà nước (UBND xã, Phòng TN&MT): Tiếp nhận bộ bản đồ địa chính số chính xác cao, tạo tiền đề số hóa hồ sơ địa chính và giảm thiểu khiếu nại tranh chấp đất đai.
  • Cộng đồng người dân địa phương: Xác lập quyền sử dụng đất hợp pháp, ranh giới rõ ràng, tạo thuận lợi tối đa khi thực hiện các thủ tục hành chính về đất đai.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để vận hành hệ thống đo RTK và phần mềm là gì?

Hệ thống phần cứng đòi hỏi 01 trạm Base phát sóng Radio công suất tối thiểu 25W, máy Rover đa tần số thu nhận tối thiểu 3 chùm vệ tinh (GPS L1/L2, GLONASS G1/G2, BeiDou B1/B2) với góc mở mặt trời $\ge 15^\circ$. Về phần mềm nội nghiệp, máy tính cần cài đặt Windows 7/10 64-bit, MicroStation V8i (SELECTseries 3), bộ cài VietMap XM và gCadas có khóa cứng bản quyền hoặc driver tương thích.

2. Khi gặp hiện tượng mất tín hiệu Fixed (chuyển sang Float/DGPS) tại thực địa thì xử lý thế nào?

Khi sổ tay báo trạng thái Float (sai số tăng lên hàng mét), kỹ thuật viên cần:

  • Kiểm tra góc nghiêng máy và nâng cao sào đo (Pole) lên $2.5 - 3.0\text{ m}$.
  • Chờ từ 30 - 60 giây để máy thu giải mã lại số nguyên đa trị pha sóng mang (Ambiguity).
  • Nếu không khắc phục được do tán cây quá dày, chuyển sang đo offset (giao hội khoảng cách) từ 2 điểm RTK Fixed ngoài bãi thoáng hoặc phối hợp máy toàn đạc điện tử.

3. Làm thế nào để đảm bảo tính pháp lý của bản đồ địa chính thành lập bằng công nghệ RTK?

Bản đồ thành lập bằng công nghệ RTK phải tuân thủ nghiêm ngặt quy định tại Thông tư 25/2014/TT-BTNMT. Lưới đo vẽ phải được dẫn từ điểm địa chính cấp II/III chuẩn quốc gia, biên bản bàn giao mốc giới ngoài thực địa phải có chữ ký xác nhận của các chủ sử dụng đất liền kề, công chức địa chính xã và đại diện đơn vị đo đạc trước khi trình Sở TN&MT phê duyệt.

4. Chi phí đầu tư thiết bị RTK so với máy toàn đạc điện tử có quá đắt đỏ không?

Chi phí đầu tư ban đầu của 1 bộ Base + Rover RTK chuyên dụng dao động từ 120 - 200 triệu VNĐ (cao hơn 1.5 - 2 lần máy toàn đạc điện tử). Tuy nhiên, nhờ giảm $50%$ số lượng nhân sự trong tổ đo và tăng tốc độ đo đạc gấp 3 - 4 lần, thời gian hoàn vốn đầu tư chỉ mất từ 4 - 6 tháng thi công các dự án đo đạc đồng loạt.

5. Dữ liệu bản đồ trên MicroStation V8i/gCadas có chuyển đổi sang hệ thống GIS/ArcGIS được không?

Dữ liệu lưu trữ dạng .DGN (Design File) của MicroStation có thể xuất khẩu trực tiếp sang định dạng chuẩn công nghiệp Shapefile (.shp), GeoJSON hoặc File Geodatabase thông qua các công cụ chuyển đổi không gian như FME (Feature Manipulation Engine) hoặc tính năng Export to SHP có sẵn trong VietMap XM mà không làm mất thông tin thuộc tính thửa đất.

Kết luận

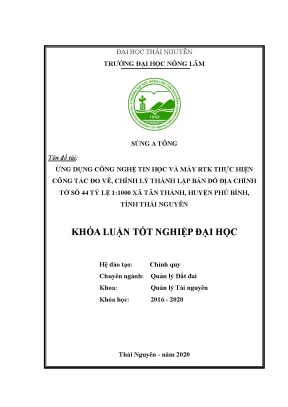

Đề tài "Ứng dụng công nghệ tin học và máy RTK thực hiện công tác đo vẽ, chỉnh lý thành lập bản đồ địa chính tờ số 44 tỷ lệ 1:1000 xã Tân Thành, huyện Phú Bình, tỉnh Thái Nguyên" đã chứng minh tính hiệu quả vượt trội, độ tin cậy khoa học và giá trị thực tiễn sâu sắc của việc tích hợp công nghệ định vị vệ tinh động thời gian thực với các phần mềm đồ họa chuyên ngành.

Kết quả bình sai mạng lưới khống chế với sai số vị trí điểm chỉ $0.005 - 0.012\text{ m}$, cùng $100%$ các điểm đo chi tiết thửa đất đáp ứng tiêu chuẩn Thông tư 25/2014/TT-BTNMT đã khẳng định sự ưu việt của giải pháp so với phương pháp đo quang học truyền thống. Thành công của tờ bản đồ địa chính số 44 không chỉ giải quyết triệt để bài toán ranh giới đất đai tại xã Tân Thành mà còn cung cấp mô hình kỹ thuật mẫu mực để nhân rộng cho các địa bàn bán sơn địa trên toàn quốc, đóng góp thiết thực vào công cuộc hiện đại hóa hệ thống quản lý đất đai trong kỷ nguyên số.
