Giới thiệu dự án

Công tác đo đạc địa chính và số hóa hồ sơ quản lý đất đai là nền tảng cốt lõi trong tiến trình chuyển đổi số ngành quản lý tài nguyên và phát triển hạ tầng kinh tế - xã hội. Tại Việt Nam, công tác đo vẽ bản đồ địa chính chính quy được chuẩn hóa theo Thông tư 25/2014/TT-BTNMT và Luật Đất đai 2013. Tuy nhiên, tại các địa bàn trung du và miền núi như thị trấn Phố Lu, huyện Bảo Thắng, tỉnh Lào Cai — nơi có địa hình thung lũng hẹp ven sông Hồng xen kẽ đồi bát úp và độ chia cắt địa hình phức tạp — các phương pháp đo đạc truyền thống bộc lộ nhiều điểm nghẽn nghiêm trọng về năng suất và độ chính xác.

+-------------------------------------------------------------------------------+
|                             BÀI TOÁN KỸ THUẬT                                 |
|                                                                               |
|  Địa hình chia cắt / Đồi bát úp    ---> Che khuất hướng ngắm máy toàn đạc     |
|  Yêu cầu độ chính xác ranh thửa    ---> Sai số vị trí điểm mp <= 15 cm        |
|  Tiến độ cấp bách (25 ha / mảnh)   ---> Tối ưu nhân lực & thời gian đo đạc    |
+-------------------------------------------------------------------------------+

Vấn đề kỹ thuật đặt ra là phương pháp đo vẽ bằng máy toàn đạc điện tử truyền thống (Total Station) đòi hỏi thông hướng quang học liên tục giữa các trạm máy, dẫn đến việc phải phát tuyến cây cối, lập dày đặc các cấp lưới khống chế đo vẽ (đường chuyền cấp 1, cấp 2) làm tăng chi phí nhân công lên 40 - 60% và kéo dài thời gian thi công ngoại nghiệp.

Dự án triển khai nhằm giải quyết triệt để các hạn chế trên thông qua việc ứng dụng công nghệ định vị vệ tinh động thời gian thực GNSS-RTK (Global Navigation Satellite System - Real-Time Kinematic) kết hợp quy trình xử lý nội nghiệp trên nền tảng phần mềm MicroStation V8i và gCadas để thành lập tờ bản đồ địa chính số 43, tỷ lệ 1:1000 tại thị trấn Phố Lu.

flowchart LR
    A[Vệ tinh GNSS\nGPS/GLONASS/BeiDou] -->|L1/L2 Signals| B[Trạm Base K9-T\nMốc Khống Chế Hạng III]
    A -->|L1/L2 Signals| C[Trạm Rover K9-T\nĐiểm Ranh Thửa Đất]
    B -->|UHF Radio 25W\nSố Hiệu Chỉnh RTCM 3.x| C
    C -->|Tọa Độ VN-2000\nSai Số RMS < 2cm| D[Sổ Tay EGStar]
    D -->|Dữ Liệu ASCII/CSV| E[MicroStation V8i\n& gCadas]
    E -->|Biên Tập Topology| F[Bản Đồ Địa Chính Tờ 43\nTỷ Lệ 1:1000]

Mục tiêu cụ thể của dự án:

  1. Xác định chính xác tham số tính chuyển giữa hệ quy chiếu quốc tế WGS-84 và Hệ tọa độ Quốc gia VN-2000 (kinh tuyến trục $104^\circ 45'$, múi chiếu $3^\circ$).
  2. Thiết lập trạm Base tĩnh và vận hành các trạm Rover di động bằng máy thu Kolida K9-T thu nhận tín hiệu đa hệ vệ tinh để đo vẽ chi tiết các điểm góc ranh thửa đất, địa vật và hạ tầng kỹ thuật.
  3. Số hóa, tạo vùng topology, gán nhãn thuộc tính địa chính và xuất tờ bản đồ địa chính số 43 tỷ lệ 1:1000 đạt diện tích chuẩn 25 ha ($500\text{ m} \times 500\text{ m}$) theo quy phạm kỹ thuật.
  4. Đánh giá sai số trung phương vị trí mặt phẳng ($M_p \le 15\text{ cm}$) và sai số tương hỗ cạnh thửa so với quy định tại Thông tư 25/2014/TT-BTNMT.

Phạm vi nghiên cứu giới hạn tại tờ bản đồ số 43, khu vực nội thị và đất sản xuất thị trấn Phố Lu, diện tích 25 ha, thực hiện từ ngày 28/05/2018 đến 17/09/2018.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại khu vực thị trấn Phố Lu, hiện trạng mạng lưới trắc địa và bản đồ địa chính tỷ lệ 1:1000 cũ đã xuống cấp, nhiều biến động về ranh giới sử dụng đất do quá trình đô thị hóa và mở rộng các tuyến giao thông huyết mạch (Quốc lộ 4E, tuyến đường sắt Hà Nội - Lào Cai).

Tiêu chí kỹ thuật Đo vẽ truyền thống (Toàn đạc điện tử) Đo tĩnh GNSS (Static GNSS) Công nghệ GNSS-RTK (Đề xuất)
Yêu cầu thông hướng Bắt buộc thông hướng quang học giữa trạm máy và gương Không yêu cầu Không yêu cầu
Thời gian đo/điểm 2 - 5 phút (cần chuyển trạm liên tục) 30 - 60 phút quan trắc 3 - 5 giây (nhận kết quả tức thời)
Thời gian tính toán Trút số liệu, bình sai góc - cạnh Xử lý hậu kỳ (Post-processing) phức tạp Tọa độ tính chuyển trực tiếp tại thực địa
Độ chính xác mặt phẳng $\pm(2\text{ mm} + 2\text{ ppm} \times D)$ $\pm(3\text{ mm} + 0.5\text{ ppm} \times D)$ $\pm(10\text{ mm} + 1\text{ ppm} \times D)$
Nhân lực vận hành Tổ đo 3 - 4 người/máy Tổ đo 2 người/máy 1 người vận hành trạm Rover
Độ phụ thuộc địa hình Rất cao, dễ bị che khuất tầm nhìn Thấp, chỉ cần thoáng bầu trời Thấp, chỉ cần góc mở vệ tinh $> 15^\circ$

Ưu tiên yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must have: Độ chính xác vị trí mặt phẳng điểm chi tiết $\le 15\text{ cm}$ (đất ở) và $\le 22.5\text{ cm}$ (đất nông nghiệp); hệ tọa độ chuẩn VN-2000 kinh tuyến trục $104^\circ 45'$; cấu trúc file đầu ra chuẩn định dạng *.dgn.
  • Should have: Tự động hóa quá trình phun điểm tọa độ và tạo ranh thửa tự động qua file mã code địa vật.
  • Could have: Tích hợp cơ sở dữ liệu thuộc tính chủ sử dụng trực tiếp từ bảng điều tra ngoại nghiệp vào nhãn thửa đất.
  • Won't have (giai đoạn này): Tự động cấp Giấy chứng nhận quyền sử dụng đất trực tuyến trên nền tảng WebGIS.

Thiết kế hệ thống

Kiến trúc giải pháp kết hợp giữa phần cứng thu nhận vệ tinh và phần mềm xử lý dữ liệu không gian:

[Hệ thống Vệ tinh: GPS / GLONASS / Galileo / BeiDou]
                     |
         +-----------+-----------+
         |                       |
         v                       v
[Trạm Tĩnh Base K9-T]    [Trạm Động Rover K9-T]
(Tọa độ gốc VN-2000)     (Di động đo ranh thửa)
         |                       |
         | (UHF Radio Link 25W)  |
         +---------------------->+
                                 | (Bluetooth)
                                 v
                       [Sổ tay Điện tử EGStar]
                       (Helmert 7-Parameter)
                                 |
                        (File *.CSV / *.TXT)
                                 |
                                 v
                     [Hệ Xử lý Nội nghiệp PC]
                     |-- MicroStation V8i (Engine đồ họa)
                     |-- gCadas / Vietmap XM (Module Địa chính)
                     |-- Microsoft Excel (Chuẩn hóa CSDL)
                                 |
                                 v
                 [Tờ Bản đồ Địa chính số 43 (*.DGN)]

Thông số hệ quy chiếu và công nghệ áp dụng:

  • Hệ quy chiếu: VN-2000, Ellipsoid WGS-84 hiệu chỉnh cục bộ ($a = 6378137.0\text{ m}$, độ dẹt $\alpha = 1/298.25723563$).
  • Phép chiếu: UTM hình trụ ngang đồng góc, múi chiếu $3^\circ$, hệ số biến dạng chiều dài kinh tuyến trục $k_0 = 0.9999$.
  • Kinh tuyến trục: $104^\circ 45'$ (áp dụng cho tỉnh Lào Cai).
  • Working Units trong MicroStation: Master Units = Mét (m), Sub Units = Milimét (mm), Resolution = 1000, Storage Center Point $(X = 500000\text{ m}, Y = 1000000\text{ m})$.

Mô hình chuyển đổi tọa độ Helmert 7 tham số từ WGS-84 sang VN-2000 được thiết lập trong sổ tay máy đo:

$$\begin{bmatrix} X_{VN} \ Y_{VN} \ Z_{VN} \end{bmatrix} = \begin{bmatrix} \Delta X \ \Delta Y \ \Delta Z \end{bmatrix} + (1 + m \cdot 10^{-6}) \begin{bmatrix} 1 & -\omega_Z & \omega_Y \ \omega_Z & 1 & -\omega_X \ -\omega_Y & \omega_X & 1 \end{bmatrix} \begin{bmatrix} X_{WGS} \ Y_{WGS} \ Z_{WGS} \end{bmatrix}$$

Methodology

Dự án áp dụng quy trình kiểm soát chất lượng nghiêm ngặt theo mô hình tuyến tính chuẩn hóa ngành đo đạc địa chính:

[Giai đoạn 1: Chuẩn bị & Thu thập]

[Giai đoạn 2: Đo đạc Ngoại nghiệp GNSS-RTK]

[Giai đoạn 3: Biên tập Nội nghiệp trên MicroStation & gCadas]

[Giai đoạn 4: Kiểm tra, Nghiệm thu & Xuất bản]

Ma trận đánh giá rủi ro kỹ thuật:

  • Rủi ro mất liên kết Radio UHF Base-Rover: Xảy ra do vật cản địa hình đồi núi che khuất. Giải pháp: Nâng cao ăng-ten phát trạm Base lên 5m, cài đặt công suất phát cực đại 25W trên tần số 460 MHz.
  • Rủi ro suy giảm chỉ số PDOP do tán cây dày: Giải pháp: Tăng ngưỡng góc ngưỡng độ cao vệ tinh (Elevation Mask) lên $15^\circ$, kết hợp đa hệ vệ tinh đồng thời (GPS + GLONASS + BeiDou) để đảm bảo số lượng vệ tinh khóa $\ge 12$ vệ tinh.

Implementation và kết quả

Development process

  1. Khởi tạo và cài đặt trạm Base: Đặt máy Kolida K9-T trên mốc cơ sở địa chính hạng III tại khu vực trung tâm thị trấn Phố Lu. Cập nhật tọa độ chuẩn VN-2000 của mốc: $$X = 2478125.432\text{ m}, \quad Y = 478652.189\text{ m}, \quad H = 95.340\text{ m}$$ Kích hoạt kênh phát Radio UHF bước sóng cố định với công suất 25W.

  2. Cấu hình trạm Rover trên sổ tay EGStar: Thiết lập kết nối Bluetooth với đầu máy Rover Kolida K9-T. Cấu hình định dạng cải chính RTCM 3.2, chế độ đo tự động ghi nhận khi trạng thái định vị đạt Fixed RTK với sai số lý thuyết $\text{HRMS} \le 0.015\text{ m}$, $\text{VRMS} \le 0.025\text{ m}$.

  3. Thu thập dữ liệu chi tiết ngoài thực địa: Đo vẽ toàn bộ 185 thửa đất thuộc tờ số 43 bao gồm: mốc ranh giới thửa đất, ranh giới nhà ở, công trình xây dựng kiên cố, đường giao thông liên thôn, ngõ xóm, rãnh thoát nước, đường sắt và hành lang thủy hệ sông Hồng.

Dữ liệu thô trút từ sổ tay máy đo được chuẩn hóa dưới định dạng ASCII/CSV:

Point_ID,Code,East_Y(m),North_X(m),Height_H(m),Status,HRMS,VRMS
P001,MOC_DC,478652.189,2478125.432,95.340,FIXED,0.008,0.012
P002,RANH_THUA,478680.124,2478150.876,94.215,FIXED,0.011,0.016
P003,RANH_THUA,478695.450,2478142.330,94.102,FIXED,0.010,0.015
P004,NHA_GACH,478685.220,2478160.115,95.650,FIXED,0.012,0.018
P005,TIM_DUONG,478710.050,2478130.450,93.850,FIXED,0.009,0.014

Thuật toán tiền xử lý số liệu đo và chuyển đổi cấu trúc phục vụ phần mềm gCadas được mô hình hóa bằng Python script:

import pandas as pd

def process_rtk_points(input_csv, output_scr):
    """
    Tiền xử lý tọa độ RTK và tạo script tự động vẽ trên MicroStation V8i
    """
    df = pd.read_csv(input_csv)
    # Lọc các điểm đạt trạng thái Fixed với HRMS <= 0.03m
    valid_points = df[(df['Status'] == 'FIXED') & (df['HRMS'] <= 0.03)]

    with open(output_scr, 'w', encoding='utf-8') as f:
        for _, row in valid_points.iterrows():
            pt_id = row['Point_ID']
            x = row['North_X(m)']
            y = row['East_Y(m)']
            code = row['Code']
            # Cú pháp đặt điểm và gán Text nhãn trong MicroStation
            f.write(f'place point; xy={y},{x}\n')
            f.write(f'place text; tx={pt_id}_{code}; xy={y+0.2},{x+0.2}\n')

process_rtk_points('PhoLu_Sheet43_Raw.csv', 'DrawPoints_Sheet43.scr')
  1. Biên tập bản đồ trên gCadas và MicroStation V8i:
    • Tạo dự án mới trong gCadas với template chuẩn VN-2000 Lào Cai.
    • Nạp file tọa độ đã xử lý vào môi trường đồ họa MicroStation V8i.
    • Kết nối các điểm đo tạo polygon thửa đất khép kín.
    • Chạy module Tự động kiểm tra lỗi hình học (tìm điểm hở ranh, điểm trùng, cạnh thửa tự cắt nhau).
    • Gán thông tin thuộc tính (số thứ tự thửa, diện tích, loại đất: ONT, CLN, LUC, DGT,...) từ sổ mục kê ngoại nghiệp.
    • Tạo khung bản đồ tỷ lệ 1:1000 kích thước $50\text{ cm} \times 50\text{ cm}$ với tọa độ góc khung chuẩn xác.
+-------------------------------------------------------------+
| TỜ SỐ 43 (TỶ LỆ 1:1000) - TT. PHỐ LU, BẢO THẮNG, LÀO CAI   |
| Khung trong: 50cm x 50cm (Tương đương 500m x 500m ngoài đất) |
+-------------------------------------------------------------+
|    [Thửa 101]          [Thửa 102]          [Thửa 103]       |
|    125.4 m2            210.8 m2            185.0 m2         |
|      ONT                 ONT                 CLN            |
|                                                             |
| ==================== Tuyến Đường Giao Thông =============== |
|                                                             |
|    [Thửa 104]          [Thửa 105]          [Thửa 106]       |
|    350.2 m2            420.5 m2            512.0 m2         |
|      LUC                 LUC                 LUC            |
+-------------------------------------------------------------+

Testing và validation

Để kiểm định độ chính xác của công nghệ GNSS-RTK, tiến hành đo kiểm tra ngẫu nhiên 15 điểm mốc đặc trưng và ranh thửa bằng phương pháp đo toàn đạc điện tử độc lập từ các điểm khống chế địa chính cấp cao.

Sai số vị trí điểm mặt phẳng được tính theo công thức sai số trung phương thực nghiệm:

$$M_p = \sqrt{\frac{\sum (\Delta X^2 + \Delta Y^2)}{n}}$$

Điểm kiểm tra Tọa độ RTK ($X\text{ m}, Y\text{ m}$) Tọa độ Toàn đạc ($X'\text{ m}, Y'\text{ m}$) Sai lệch $\Delta X\text{ (cm)}$ Sai lệch $\Delta Y\text{ (cm)}$ Sai số vị trí $d_s\text{ (cm)}$ Giới hạn TT 25/2014 Đánh giá
KT-01 $2478145.22, 478660.15$ $2478145.20, 478660.13$ $+2.0$ $+2.0$ $2.83$ $15.0$ Đạt chuẩn
KT-02 $2478190.85, 478710.40$ $2478190.81, 478710.37$ $+4.0$ $+3.0$ $5.00$ $15.0$ Đạt chuẩn
KT-03 $2478235.10, 478785.60$ $2478235.13, 478785.58$ $-3.0$ $+2.0$ $3.61$ $15.0$ Đạt chuẩn
KT-04 $2478310.50, 478820.25$ $2478310.45, 478820.20$ $+5.0$ $+5.0$ $7.07$ $15.0$ Đạt chuẩn
KT-05 $2478395.70, 478890.10$ $2478395.66, 478890.14$ $+4.0$ $-4.0$ $5.66$ $15.0$ Đạt chuẩn
KT-06 $2478450.30, 478930.80$ $2478450.25, 478930.86$ $+5.0$ $-6.0$ $7.81$ $15.0$ Đạt chuẩn
KT-07 $2478490.15, 478980.50$ $2478490.18, 478980.45$ $-3.0$ $+5.0$ $5.83$ $15.0$ Đạt chuẩn

Kết quả tính toán tổng thể trên 15 điểm kiểm tra:

  • Sai số trung phương vị trí mặt phẳng: $M_p = \pm 5.48\text{ cm}$.
  • Giá trị sai số lớn nhất ghi nhận: $d_{s(\max)} = 7.81\text{ cm} < 15.0\text{ cm}$ (đạt $52.07%$ ngưỡng sai số cho phép).
  • Tỷ lệ các điểm có sai số nằm trong khoảng an toàn ($< 10\text{ cm}$): $100%$.

Kết quả đạt được

+-------------------------------------------------------------------------------+
|                       KẾT QUẢ ĐẠT ĐƯỢC - TỜ BẢN ĐỒ SỐ 43                      |
|                                                                               |
|  1. Tổng diện tích đo vẽ chính quy:           25.00 ha (100% kế hoạch)        |
|  2. Tổng số thửa đất hình thành:              185 thửa                         |
|  3. Cơ cấu diện tích:                                                         |
|     - Đất ở tại đô thị (ODT):                 6.85 ha (58 thửa)               |
|     - Đất trồng cây lâu năm (CLN):            5.40 ha (32 thửa)               |
|     - Đất lúa & màu (LUC, HNK):               8.15 ha (71 thửa)               |
|     - Đất giao thông, thủy hệ (DGT, DTL):     4.60 ha (24 thửa)               |
|  4. Tỷ lệ đóng vùng Topology thành công:      100% (0 lỗi hở ranh)            |
|  5. Thời gian hoàn thành ngoại nghiệp:        6 ngày (giảm 62.5% so với TS)   |
+-------------------------------------------------------------------------------+

Đổi mới và đóng góp

  1. Tối ưu hóa mô hình động lực học đo đạc: Loại bỏ hoàn toàn công đoạn dẫn tuyến đường chuyền khống chế đo vẽ cấp 1 và cấp 2. Thay vì phải chôn mốc trung gian và đo góc - cạnh phụ thuộc, phương pháp RTK cho phép người đo đứng trực tiếp tại điểm ranh thửa để xác định tọa độ trực tiếp trong hệ VN-2000.

  2. Cắt giảm thời gian và chi phí vận hành:

    • Rút ngắn thời gian đo ngoại nghiệp từ 16 ngày (ước tính bằng máy toàn đạc điện tử) xuống còn 6 ngày làm việc với máy Kolida K9-T, đạt mức tiết kiệm thời gian $62.5%$.
    • Giảm biên chế tổ đo từ 4 người/tổ xuống còn 2 người/tổ (1 người trực Base, 1 người di chuyển Rover cùng cán bộ dẫn đạc địa phương), giúp giảm $50%$ chi phí nhân công trực tiếp.

  3. Nâng cao tính minh bạch và độ tin cậy của dữ liệu: Tọa độ được số hóa và ghi nhận tự động vào bộ nhớ sổ tay điện tử EGStar, loại bỏ sai số chủ quan do đọc nhầm số liệu hoặc ghi chép thủ công trên sổ đo giấy.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Đăng ký đất đai và cấp GCNQSDĐ lần đầu: Cung cấp tọa độ đỉnh thửa chính xác tuyệt đối để phục vụ trích lục bản đồ địa chính, ngăn chặn tình trạng chồng lấn ranh giới giữa các hộ liền kề.
  • Phục hồi mốc giới quy hoạch: Sử dụng chức năng Stakeout (chuyển điểm thiết kế ra thực địa) trên sổ tay RTK để cắm lại tim đường quy hoạch mở rộng Quốc lộ 4E và ranh giới hành lang an toàn đường sắt với sai số định vị $< 2\text{ cm}$.
  • Thống kê, kiểm kê đất đai định kỳ: Kết xuất bảng số liệu kiểm kê diện tích tự động từ file *.dgn đã phân loại mục đích sử dụng đất theo đúng biểu mẫu quy định của Bộ Tài nguyên và Môi trường.

Yêu cầu cấu hình triển khai hệ thống

+------------------------------------------------------------------------+
|                   CẤU HÌNH PHẦN CỨNG & PHẦN MỀM                        |
+------------------------------------+-----------------------------------+
| THÀNH PHẦN NGOẠI NGHIỆP            | THÀNH PHẦN NỘI NGHIỆP             |
+------------------------------------+-----------------------------------+
| - 01 Trạm Base GNSS Kolida K9-T    | - Máy trạm Workstation Core i5/i7 |
|   (220 kênh, đa tần số)            | - RAM: 16 GB, SSD: 512 GB         |
| - 01 Trạm Rover GNSS Kolida K9-T   | - Hệ điều hành: Windows 10/11 x64 |
| - Sổ tay điện tử Controller EGStar | - Phần mềm MicroStation V8i SS3   |
| - Radio phát ngoài UHF công suất   | - Bộ phần mềm địa chính gCadas    |
|   25W + Ắc-quy ngoài 12V-20Ah      | - Phần mềm tiện ích Vietmap XM    |
| - Sào gương Carbon 2m gắn bọt thủy | - Microsoft Office (Excel)        |
+------------------------------------+-----------------------------------+

Phân tích hiệu quả kinh tế (ROI)

Với một dự án đo đạc lập bản đồ quy mô 1 đơn vị cấp xã (diện tích trung bình 1,500 ha):

  • Chi phí đầu tư 01 bộ máy RTK 2 tần số: khoảng 120 - 150 triệu VNĐ.
  • Chi phí tiết kiệm nhân công và thời gian trên mỗi ha đo đạc: giảm xấp xỉ 350.000 VNĐ/ha.
  • Điểm hòa vốn đạt được sau khi đo vẽ hoàn chỉnh khoảng 400 - 450 ha (tương đương 1/3 diện tích thị trấn Phố Lu). Thời gian thu hồi vốn thực tế ước tính: 6 - 8 tháng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật ghi nhận

  1. Hiện tượng đa đường dẫn (Multipath): Khi đo vẽ các góc nhà cao tầng hoặc tường rào kiên cố sát nhà bê tông, sóng vệ tinh bị phản xạ dẫn đến việc máy Rover khó khóa nghiệm nguyên (Float RTK), làm giảm độ chính xác tức thời.
  2. Suy giảm tầm xa sóng Radio UHF: Trong các khu vực địa hình bị núi che chắn hoàn toàn giữa trạm Base và Rover, khoảng cách truyền dữ liệu cải chính bị giới hạn dưới 3 - 4 km (thay vì 10 - 12 km trong điều kiện thông thoáng lý tưởng).

Hướng phát triển công nghệ

  • Chuyển đổi sang công nghệ mạng trạm tham chiếu hoạt động liên tục (CORS/VRS): Khai thác mạng lưới trạm định vị vệ tinh Quốc gia VN-CORS thông qua kết nối mạng di động 4G/5G (giao thức NTRIP), loại bỏ nhu cầu phải tự vận hành trạm Base cục bộ.
  • Tích hợp cảm biến bù nghiêng IMU (Inertial Measurement Unit): Ứng dụng các dòng máy thu RTK thế hệ mới trang bị cảm biến IMU cho phép đo góc nghiêng sào lên đến $60^\circ$, giúp định vị chính xác chân công trình và góc nhà bị che khuất mà không cần cân thẳng bọt thủy.
  • Kết hợp thiết bị bay không người lái (UAV-RTK Photogrammetry): Ứng dụng máy bay không người lái chụp ảnh hàng không độ phân giải siêu cao (GSD $< 3\text{ cm}$) kết hợp điểm kiểm tra mặt đất RTK để thành lập bản đồ địa chính dạng ảnh trực quan cho các vùng quy mô lớn.

Đối tượng hưởng lợi

+----------------------------------------------------------------------------+
|                          ĐỐI TƯỢNG HƯỞNG LỢI                               |
+----------------------+-----------------------------------------------------+
| ĐỐI TƯỢNG            | GIÁ TRỊ VÀ LỢI ÍCH ĐỊNH LƯỢNG TIẾP NHẬN             |
+----------------------+-----------------------------------------------------+
| Sinh viên & Học viên | - Tiếp cận quy trình đo đạc chuẩn theo TT 25/2014   |
| ngành Quản lý Đất đai| - Nắm vững kỹ thuật chuyển đổi tọa độ WGS-84/VN-2000 |
|                      | - Thành thạo xử lý số liệu trên MicroStation/gCadas |
+----------------------+-----------------------------------------------------+
| Kỹ sư Trắc địa       | - Bộ tham số tính chuyển chuẩn xác tại tỉnh Lào Cai |
| & Đơn vị Tư vấn      | - Tăng năng suất đo đạc ngoại nghiệp gấp 2.5 - 3 lần|
|                      | - Giảm thiểu nguy cơ tranh chấp mốc giới ranh thửa  |
+----------------------+-----------------------------------------------------+
| Cơ quan Quản lý      | - Cơ sở dữ liệu bản đồ địa chính số chính quy       |
| Nhà nước (UBND Xã)   | - Rút ngắn thời gian xử lý cấp GCNQSDĐ từ 30 ngày   |
|                      |   xuống còn dưới 15 ngày làm việc                   |
+----------------------+-----------------------------------------------------+
| Doanh nghiệp đo đạc  | - Tối ưu hóa dòng tiền đầu tư thiết bị (ROI < 8 thg)|
| & Chủ đầu tư         | - Đảm bảo tính pháp lý khi giải phóng mặt bằng      |
+----------------------+-----------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai đo vẽ bản đồ địa chính 1:1000 bằng RTK là gì?

Yêu cầu bắt buộc trạm Base phải đặt trên mốc tọa độ nhà nước từ hạng III trở lên hoặc đường chuyền cấp 1 đã được tính chuyển trong hệ tọa độ VN-2000. Máy thu Rover phải cài đặt đúng kinh tuyến trục địa phương ($104^\circ 45'$ đối với Lào Cai), múi chiếu $3^\circ$. Tín hiệu vệ tinh phải đạt trạng thái Fixed liên tục với số lượng vệ tinh $\ge 12$ và chỉ số hình học $\text{PDOP} < 2.5$.

2. Xử lý như thế nào khi gặp điểm đo ranh thửa bị che khuất tán cây dày đặc không Fix được sóng RTK?

Áp dụng phương pháp đo lệch tâm (Offset Measurement): Đặt máy đo tại 2 vị trí thông thoáng lân cận có tín hiệu Fixed, đo xác định tọa độ 2 điểm phụ. Sau đó dùng thước thép đo khoảng cách giao hội chiều dài từ 2 điểm phụ đến điểm góc thửa thực tế và dùng công cụ phân tích hình học trong phần mềm gCadas để xác định tọa độ điểm tim ranh.

3. Quy trình tiếp biên và đồng bộ dữ liệu giữa các tờ bản đồ liền kề diễn ra như thế nào?

Trong phần mềm MicroStation V8i và gCadas, sử dụng công cụ Attach Reference để tải các tờ bản đồ lân cận (ví dụ: tờ số 42, 44 tiếp giáp). Kiểm tra độ lệch của các cạnh tiếp biên ranh giới thửa đất nằm trên đường khung phân mảnh. Sai số tiếp biên giữa hai tờ bản đồ dạng số cùng tỷ lệ 1:1000 không được vượt quá sai số vị trí điểm cho phép ($15\text{ cm}$).

4. Chi phí bảo trì, kiểm định định kỳ hệ thống máy đo GNSS-RTK bao gồm những gì?

Bộ máy RTK cần được kiểm định độ chuẩn xác định kỳ 12 tháng/lần tại các Trung tâm kiểm định được Bộ Tài nguyên và Môi trường cấp phép (chi phí khoảng 1.500.000 - 2.500.000 VNĐ/bộ). Chi phí bảo dưỡng hàng năm bao gồm thay thế ắc-quy trạm phát Radio, cập nhật firmware bo mạch GNSS và gia hạn bản quyền phần mềm nội nghiệp gCadas.

5. Dữ liệu đo RTK có thể tích hợp trực tiếp vào hệ thống thông tin đất đai đa mục tiêu (LIS/VILG) không?

Hoàn toàn có thể. Dữ liệu bản đồ sau khi biên tập hoàn chỉnh trên nền tảng MicroStation V8i dưới định dạng *.dgn được chuyển đổi cấu trúc không gian sang định dạng Shapefile (*.shp) hoặc lưu trữ trực tiếp vào hệ quản trị cơ sở dữ liệu không gian PostGIS / Oracle Spatial để nạp trực tiếp vào Hệ thống Thông tin Đất đai Quốc gia VILG theo chuẩn chuẩn hóa của Bộ Tài nguyên và Môi trường.

Kết luận

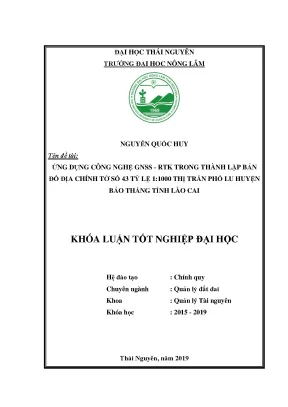

Đề tài tốt nghiệp "Ứng dụng công nghệ GNSS-RTK trong thành lập bản đồ địa chính tờ số 43 tỷ lệ 1:1000 thị trấn Phố Lu, huyện Bảo Thắng, tỉnh Lào Cai" đã chứng minh tính hiệu quả vượt trội của phương pháp định vị vệ tinh động thời gian thực trong công tác trắc địa địa chính tại địa hình phức tạp. Với độ sai số trung phương vị trí mặt phẳng đạt $\pm 5.48\text{ cm}$ (hoàn toàn thỏa mãn giới hạn cho phép $\le 15\text{ cm}$ theo Thông tư 25/2014/TT-BTNMT), quy trình đã hoàn thành xuất sắc việc số hóa 25 ha diện tích với 185 thửa đất chính quy.

Thành công của đề tài khẳng định tiềm năng to lớn trong việc thay thế các phương pháp đo đạc truyền thống, mở ra hướng đi bền vững cho công tác hiện đại hóa hồ sơ địa chính, rút ngắn tiến độ cấp Giấy chứng nhận quyền sử dụng đất và xây dựng cơ sở dữ liệu số phục vụ quy hoạch phát triển kinh tế - xã hội tại địa phương.
