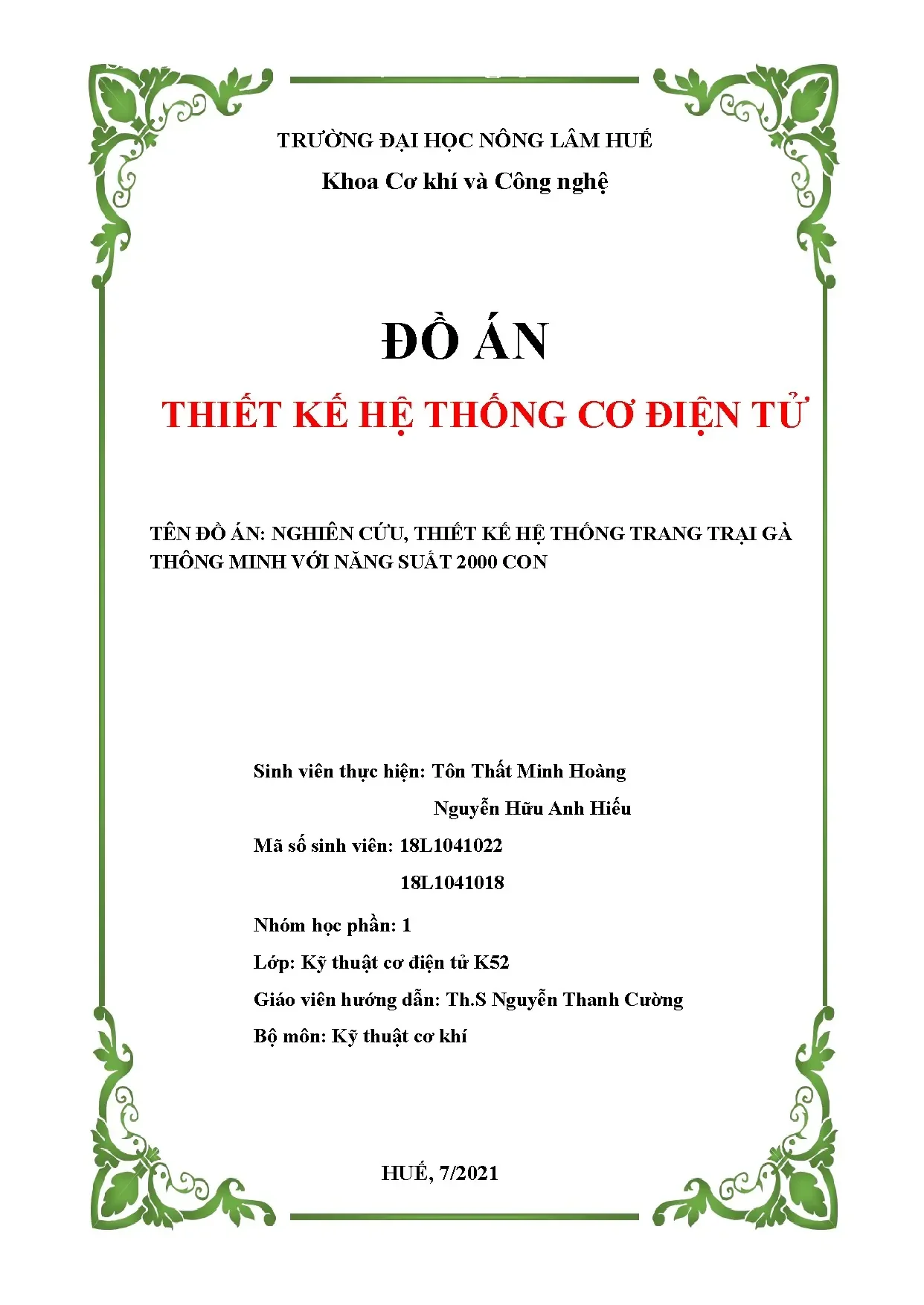

Đồ án: Thiết kế hệ thống trang trại gà thông minh 2000 con (ĐH Nông Lâm Huế)

• Tác giả: Tôn Thất Minh Hoàng
• Người hướng dẫn: Th.S Nguyễn Thanh Cường
• Trường học: Trường Đại học Nông Lâm Huế
• Chuyên ngành: Kỹ thuật cơ điện tử
• Đề tài: Nghiên cứu, thiết kế hệ thống trang trại gà thông minh với năng suất 2000 con
• Loại tài liệu: Đồ án thiết kế hệ thống cơ điện tử
• Năm xuất bản: 2021
• Địa điểm: Huế

Mục lục chi tiết

• Mục Lục
• 1. CHƯƠNG 1: ĐẶC VẤN ĐỀ
• 1.1. Tổng quan về quá trình chăn nuôi gà hiện nay:
• 1.2. Mục đích đề tài, ý nghĩa thực tiễn:
• 1.3. Tổng quan mô hình trang trại gà thông minh:
• 1.4. Phương án giải quyết
• 1.5. Các bộ phận của mô hình:
• 1.6. Các thiết bị điện tử chính được sử dụng:
• 1.7. Cảm biến nhiệt độ LM35:
• 1.8. Cảm biến độ ẩm không khí
• 1.9. Cảm biến hồng ngoại
• 1.10. Bộ điều khiển từ xa RF:
• 1.11. Bộ phận chụp sưởi ấm
• 1.12. Nguyên lý hoạt động:
• 1.13. Phương hướng phát triển của hệ thống:
• 2. CHƯƠNG 2: PHÂN TÍCH VÀ LỰA CHỌN PHƯƠNG ÁN THIẾT KẾ
• 2.1. Yêu cầu của đề tài và thông số thiết kế:
• 2.2. Yêu cầu của đề tài
• 2.3. Thông số thiết kế:
• 2.4. Các phương án và giải pháp thực hiện:
• 2.5. Phương án đóng mở mái che:
• 2.6. Phương án đóng mở rèm cửa:
• 2.7. Phương án cung cấp thức ăn:
• 3. CHƯƠNG 3: THIẾT KẾ ĐỘNG HỌC VÀ SƠ ĐỒ NGUYÊN LÝ CỦA MÔ HÌNH
• 3.1. THIẾT KẾ ĐỘNG HỌC CƠ CẤU MÁI CHE:
• 3.2. Phân tích yêu cầu động học của cơ cấu:
• 3.3. Nguyên lý hoạt động:
• 3.4. THIẾT KẾ ĐỘNG HỌC CƠ CẤU RÈM CỬA
• 3.5. Phân tích yêu cầu động học của cơ cấu:
• 3.6. Nguyên lý hoạt động:
• 3.7. THIẾT KẾ ĐỘNG HỌC CƠ CẤU CẤP THỨC ĂN
• 3.8. Phân tích yêu cầu động học của cơ cấu:
• 3.9. Nguyên lý hoạt động
• 4. CHƯƠNG 4: CÁC HỆ THỐNG CỦA MÔ HÌNH TRANG TRẠI GÀ THÔNG MINH
• 4.1. Quy trình vệ sinh diệt khuẩn chuông trại
• 4.2. Thu dọn các thiết bị trong chuồng gà:
• 4.3. Vệ sinh chuồng gà:
• 4.4. Quét dọn và rửa chuồng gà:
• 4.5. Sát trùng, diệt khuẩn chuồng gà:
• 4.6. Vệ sinh, diệt khuẩn trang thiết bị, dụng cụ nuôi gà:
• 4.7. Vệ sinh, sát trùng phễu ăn và phễu uống
• 4.8. Vệ sinh, sát trùng chụp sưởi và quay gà:
• 4.9. Vệ sinh, sát khuẩn ổ đẻ:
• 4.10. Thực hiện phòng dịch khu vực nuôi gà:
• 4.11. Chuẩn bị hố sát trùng:
• 4.12. Vệ sinh bằng trấu:
• 4.13. Vệ sinh, diệt khuẩn khu vực xung quanh chuồng gà:
• 4.14. Hệ thống thu gom trứng Niagara:
• 4.15. Hệ thống thu trứng – Niagara:
• 4.16. Phương pháp điều khiển hệ thống tự động cho phép điều khiển trong một thời gian và qua một màn hình:
• 4.17. Chức năng mở rộng:
• 4.18. Hệ thống làm mát
• 4.19. Kết hợp tấm làm mát và quạt làm mát chuồng trại trong lắp đạt hệ thống làm mát trại gà:
• 4.20. Tấm làm mát chuồng trại
• 4.21. Hệ thống quạt làm mát chuồng trại
• 4.22. Kết hợp giữa tấm làm mát, quạt làm mát và mái che xếp chồng:
• 4.23. Ưu điểm của lắp hệ thống làm mát
• 4.24. Hệ thống cung cấp thức ăn và nước uống tự động:
• 4.25. Hệ thống cung cấp thức ăn tự động:
• 4.26. Cấu tạo hệ thống máng ăn tự động:
• 4.27. Ưu điểm của việc sử dụng máng ăn tự động:
• 4.28. Hệ thống cung cấp nước uống tự động:
• 4.29. Phân tích nguồn nước:
• 4.30. Hệ thống xử lý nước:
• 4.31. Nguồn nước cung cấp:
• 5. CHƯƠNG 5 : HỆ THỐNG ĐIỀU KHIỂN CÁC CƠ CẤU TRONG MÔ HÌNH
• 5.1. Cơ sở lý thuyết các phương án điều khiển:
• 5.2. Phương án điều khiển bằng PLC
• 5.3. Điều khiển bằng vi điều khiển Arduino:
• 5.4. Sử dụng hệ thống điều khiển bằng điện khí nén:
• 5.5. So sánh chọn phương án:
• 5.6. Thiết lập chương trình điều khiển cho các cơ cấu:
• 5.7. Chương trình xử lý tín hiệu từ các cảm biến, bộ điều khiển từ xa:
• 5.8. Cảm biến nhiệt độ, độ ẩm
• 5.9. Cảm biến hồng ngoại PIR
• 5.10. Thiết kế hệ thống điều khiển cơ cấu đóng mở mái che:
• 5.11. Hệ thống điều khiển cơ cấu đóng mở rèm cửa:
• 5.12. Hệ thống điều khiển cơ cấu cấp thức ăn:
• 6. CHƯƠNG 6: XÂY DỰNG MÔ HÌNH TRANG TRẠI GÀ
• 6.1. Mặt bằng mô hình chuồng:
• 6.2. Xác định kiểu chuồng:
• 6.3. Yêu cầu chung cho cả hai loại hình thức chuồng nuôi
• 6.4. Xác định mật độ và diện tích từng loại hình nuôi
• 6.5. Xây dựng chuồng trại
• 7. CHƯƠNG 7: TÍNH TOÁN HỆ THỐNG CUNG CẤP THỨC ĂN TỰ ĐỘNG
• 7.1. Tính khối lượng thức ăn cung cấp:
• 7.2. Tính toán thiết kế cơ cấu thức ăn:
• 7.3. Tính toán động học vít tải
• 7.4. Tính toán thông số của vít tải
• 7.5. Chọn động cơ và hộp giảm tốc truyền động vít tải
• 7.6. Tính toán hộp giảm tốc (chọn hộp giảm tốc khai triển 2 cấp)
• 7.7. Tính toán thiết kế xích treo vận chuyển thức ăn:

Tóm tắt

I. Tổng Quan Về Trang Trại Gà Thông Minh Tiềm Năng Phát Triển

Ngành chăn nuôi gà tại Việt Nam đóng vai trò quan trọng trong nông nghiệp và kinh tế. Tuy nhiên, phần lớn các trang trại vẫn còn hoạt động theo hình thức thủ công, quy mô nhỏ và năng suất thấp. Các vấn đề như dịch bệnh, khí hậu không ổn định và yêu cầu nhân công lớn là những thách thức lớn. Để giải quyết những vấn đề này, việc ứng dụng công nghệ để tạo ra một môi trường ổn định và tối ưu cho gà là rất cần thiết. Trang trại gà thông minh ra đời như một giải pháp tiềm năng, hứa hẹn nâng cao năng suất và chất lượng chăn nuôi. Theo số liệu từ Tổng cục Thống kê năm 2019, sản lượng thịt và trứng gà đạt mức cao nhất, cho thấy tiềm năng phát triển lớn của ngành chăn nuôi gà. "Hàng năm lượng gà thịt được cung cấp lên đến 450 nghìn tấn và khoảng 3,5 tỷ quả trứng, mặc dù tình trạng chăn nuôi gà trong nước còn đang ở mức nhỏ, phân tán và còn tương đối lạc hậu, năng xuất không cao."

1.1. Lợi Ích Của Trang Trại Gà Tự Động Hóa Trong Nông Nghiệp

Việc áp dụng trang trại gà tự động hóa mang lại nhiều lợi ích đáng kể. Nó giúp duy trì điều kiện phát triển tốt cho gà, giảm thiểu sự tiếp xúc của con người (giảm nguy cơ lây bệnh), tự động hóa các công đoạn giúp giảm nhân công và có thể điều khiển từ xa. Về mặt khoa học và thực tiễn, thiết kế máy thành công giúp người nuôi gà bớt mệt nhọc trong công việc và tạo điều kiện thuận lợi nhất để gà phát triển, nâng cao năng suất cho các trang trại gà nuôi lấy trứng, lấy thịt cho thị trường.

1.2. Các Thành Phần Cơ Bản Của Một Trang Trại Gà Thông Minh

Một trang trại gà thông minh thường bao gồm các thành phần chính sau: các cảm biến (nhiệt độ, độ ẩm, mưa), bộ điều khiển, các cơ cấu chấp hành (đèn sưởi, quạt, rèm, phun sương, mái che), và hệ thống điều khiển từ xa. Cảm biến thu thập dữ liệu môi trường, bộ điều khiển xử lý dữ liệu và điều khiển các cơ cấu chấp hành để duy trì môi trường tối ưu. Hệ thống điều khiển từ xa cho phép người quản lý điều chỉnh các thông số từ xa, giảm thiểu tiếp xúc trực tiếp với gà.

II. Thách Thức Vấn Đề Giải Pháp Thiết Kế Trang Trại Gà Hiệu Quả

Mặc dù có tiềm năng lớn, việc xây dựng và vận hành trang trại gà thông minh cũng đối mặt với nhiều thách thức. Vấn đề chi phí đầu tư ban đầu có thể là một rào cản lớn đối với các trang trại nhỏ. Việc lựa chọn công nghệ phù hợp và đảm bảo tính ổn định của hệ thống cũng là một vấn đề quan trọng. Ngoài ra, việc quản lý và phân tích dữ liệu từ các cảm biến đòi hỏi người quản lý phải có kiến thức và kỹ năng nhất định. "Trong đó vấn đề về khí hậu và môi trường xung quanh là yếu tố ảnh hưởng lớn nhất đến chất lượng chăn nuôi. Để khắc phục những hạn chế này cũng như góp phần nâng cao năng suất, chất lượng chăn nuôi tụi em đưa ra ý tưởng là áp dụng kỹ thuật để cân bằng môi trường xung quanh chuồng nuôi ở một điều kiện tốt cho sinh lý gà, giúp chúng phát triển tốt hơn và giảm khả năng dịch bệnh.".

2.1. Vấn Đề Kiểm Soát Môi Trường Trang Trại Gà Nhiệt Độ Độ Ẩm

Kiểm soát môi trường trang trại gà, đặc biệt là nhiệt độ và độ ẩm, là yếu tố then chốt. Nhiệt độ quá cao hoặc quá thấp có thể ảnh hưởng đến sức khỏe và năng suất của gà. Độ ẩm không phù hợp cũng có thể tạo điều kiện cho sự phát triển của vi khuẩn và nấm mốc. Giải pháp là sử dụng các cảm biến chính xác để theo dõi liên tục nhiệt độ và độ ẩm, và điều khiển các thiết bị như quạt, máy sưởi, và hệ thống phun sương để duy trì các thông số này trong phạm vi tối ưu.

2.2. Khó Khăn Trong Quản Lý Dịch Bệnh Và Vệ Sinh Trang Trại Gà

Dịch bệnh là một trong những rủi ro lớn nhất trong chăn nuôi gà. Việc quản lý vệ sinh và ngăn ngừa dịch bệnh đòi hỏi sự chú ý và biện pháp phòng ngừa nghiêm ngặt. Các giải pháp bao gồm: hệ thống giám sát sức khỏe gà tự động (phân tích hình ảnh, theo dõi hành vi), hệ thống khử trùng tự động, và quy trình vệ sinh nghiêm ngặt cho nhân viên và thiết bị.

2.3. Ứng Dụng Internet of Things IoT trong chăn nuôi gà

Sự kết hợp của công nghệ IoT để theo dõi các chỉ số môi trường (nhiệt độ, độ ẩm, ánh sáng, mức độ khí thải) và sức khỏe của gà (trọng lượng, hoạt động, nhịp tim), cho phép người chăn nuôi theo dõi và điều khiển chuồng trại từ xa thông qua các thiết bị di động hoặc máy tính. Sử dụng IoT sẽ giúp thu thập thông tin và xử lý một cách nhanh chóng.

III. Thiết Kế Cơ Điện Tử Phương Pháp Xây Dựng Trang Trại Gà Tối Ưu

Thiết kế cơ điện tử đóng vai trò quan trọng trong việc xây dựng trang trại gà tối ưu. Nó liên quan đến việc tích hợp các hệ thống cơ khí, điện tử và điều khiển để tạo ra một hệ thống tự động hóa và hiệu quả. Thiết kế cơ điện tử phải đảm bảo tính linh hoạt, độ tin cậy và khả năng mở rộng của hệ thống. "Sử dụng các cảm biến nhiệt độ, độ ẩm, cảm biến mưa để lấy dữ liệu từ môi trường. Thông qua dữ liệu nhận được từ cảm biến để điều khiển các cơ cấu chấp hành như đèn sưởi ấm, quạt làm mát, rèm chắn, cơ cấu phun sương, mái che. Dùng các cơ cấu điều khiển từ xa để kéo rèm cửa thông thoáng, đóng mở mái che."

3.1. Lựa Chọn Cảm Biến Trang Trại Gà Phù Hợp Nhiệt Độ Độ Ẩm Ánh Sáng

Việc lựa chọn cảm biến phù hợp là rất quan trọng để đảm bảo độ chính xác và tin cậy của hệ thống. Cảm biến nhiệt độ (ví dụ: LM35), cảm biến độ ẩm (ví dụ: DHT11), và cảm biến ánh sáng cần được lựa chọn dựa trên độ chính xác, phạm vi đo, và khả năng chống chịu môi trường. Cần xem xét các yếu tố như độ bền, khả năng chống nhiễu và dễ dàng tích hợp vào hệ thống.

3.2. Thiết Kế Hệ Thống Điều Khiển Trang Trại Gà PLC Vi Điều Khiển

Hệ thống điều khiển là trung tâm của trang trại gà thông minh. Có hai phương pháp chính để thiết kế hệ thống điều khiển: sử dụng PLC (Programmable Logic Controller) hoặc vi điều khiển (ví dụ: Arduino). PLC có ưu điểm về độ tin cậy và khả năng mở rộng, nhưng chi phí cao hơn. Vi điều khiển có ưu điểm về chi phí thấp và tính linh hoạt, nhưng đòi hỏi kiến thức lập trình và thiết kế mạch điện tử. Việc lựa chọn phương pháp phù hợp phụ thuộc vào quy mô và yêu cầu của trang trại.

3.3. Ứng Dụng AI trong trang trại gà

AI có thể được sử dụng để phân tích dữ liệu từ các cảm biến và camera để dự đoán các vấn đề tiềm ẩn, như dịch bệnh hoặc giảm năng suất, và đưa ra các khuyến nghị cho người chăn nuôi. Hỗ trợ việc kiểm soát chất lượng trứng, tìm kiếm những quả trứng bị nứt hay không đạt tiêu chuẩn.

IV. Ứng Dụng Thực Tế Hệ Thống Cơ Điện Tử Trong Chăn Nuôi Gà

Việc ứng dụng hệ thống cơ điện tử trong chăn nuôi gà mang lại nhiều lợi ích thiết thực. Nó giúp tự động hóa các công đoạn như cho ăn, uống nước, thu gom trứng, và kiểm soát môi trường. Điều này giúp giảm nhân công, tăng năng suất và cải thiện chất lượng sản phẩm. Thiết kế hệ thống mái che đóng mở tự động, hệ thống rèm cửa tự động. Hệ thống kiểm soát nhiệt độ, ánh sáng, độ ẩm tự động giúp đảm bảo gà luôn trong môi trường tốt nhất.

4.1. Hệ Thống Cho Ăn Tự Động Cho Gà Giải Pháp Tối Ưu

Hệ thống cho ăn tự động giúp đảm bảo gà được cung cấp đủ thức ăn đúng giờ và đúng lượng. Hệ thống này thường bao gồm các thành phần như: bồn chứa thức ăn, hệ thống vận chuyển (vít tải, băng tải), bộ định lượng, và máng ăn. Hệ thống có thể được điều khiển bằng PLC hoặc vi điều khiển, và có thể được lập trình để cung cấp thức ăn theo lịch trình hoặc theo nhu cầu của gà.

4.2. Hệ Thống Uống Nước Tự Động Cho Gà Đảm Bảo Nguồn Nước Sạch

Hệ thống uống nước tự động giúp đảm bảo gà luôn có đủ nước sạch để uống. Hệ thống này thường bao gồm các thành phần như: bồn chứa nước, hệ thống lọc nước, hệ thống phân phối nước, và núm uống nước. Hệ thống có thể được điều khiển bằng PLC hoặc vi điều khiển, và có thể được lập trình để cung cấp nước theo lịch trình hoặc theo nhu cầu của gà.

4.3. Hệ Thống Thu Thập Trứng Tự Động Nâng Cao Năng Suất

Hệ thống thu thập trứng tự động giúp giảm nhân công và nâng cao năng suất thu gom trứng. Hệ thống này thường bao gồm các thành phần như: ổ đẻ, băng tải trứng, bộ phận phân loại trứng, và bộ phận đóng gói trứng. Hệ thống có thể được điều khiển bằng PLC hoặc vi điều khiển, và có thể được lập trình để thu gom trứng theo lịch trình.

V. Đánh Giá Hiệu Quả Kết Quả Nghiên Cứu Về Trang Trại Gà Thông Minh

Nghiên cứu về trang trại gà thông minh cho thấy những kết quả rất hứa hẹn. Việc áp dụng công nghệ giúp tăng năng suất trứng, giảm tỷ lệ bệnh tật, và giảm chi phí nhân công. Ngoài ra, nó cũng giúp cải thiện điều kiện làm việc cho người lao động và giảm tác động đến môi trường. Kết quả nghiên cứu cho thấy đầu tư xây dựng trang trại gà thông minh là hợp lý và mang lại lợi ích lâu dài.

5.1. Tác Động Của Giám Sát Môi Trường Trang Trại Gà Đến Năng Suất

Việc giám sát môi trường trang trại gà (nhiệt độ, độ ẩm, ánh sáng) và điều chỉnh các thông số này trong phạm vi tối ưu có tác động đáng kể đến năng suất. Nghiên cứu cho thấy việc duy trì nhiệt độ và độ ẩm ổn định giúp gà khỏe mạnh hơn, ăn uống tốt hơn, và đẻ nhiều trứng hơn. Ngoài ra, việc điều chỉnh ánh sáng theo chu kỳ sinh học của gà cũng giúp tăng năng suất trứng.

5.2. Ảnh Hưởng Của Tự Động Hóa Trang Trại Gà Đến Chi Phí Nhân Công

Tự động hóa các công đoạn trong trang trại gà (cho ăn, uống nước, thu gom trứng) giúp giảm đáng kể chi phí nhân công. Nghiên cứu cho thấy một trang trại gà thông minh có thể giảm chi phí nhân công đến 50% so với trang trại truyền thống. Điều này giúp tăng lợi nhuận và giảm rủi ro liên quan đến nhân sự.

VI. Tương Lai Của Trang Trại Gà Thông Minh Phát Triển Bền Vững

Tương lai của trang trại gà thông minh rất hứa hẹn. Với sự phát triển của công nghệ, chúng ta có thể kỳ vọng vào những hệ thống tự động hóa và thông minh hơn nữa. Việc tích hợp trí tuệ nhân tạo (AI) và học máy (Machine Learning) sẽ giúp trang trại tự động điều chỉnh các thông số để tối ưu hóa năng suất và giảm thiểu rủi ro. Phát triển các giải pháp năng lượng tái tạo để giảm chi phí và bảo vệ môi trường.

6.1. Điện Toán Đám Mây Trong Trang Trại Gà Quản Lý Dữ Liệu Hiệu Quả

Sử dụng điện toán đám mây để lưu trữ và xử lý dữ liệu từ các cảm biến và camera. Dữ liệu này có thể được sử dụng để theo dõi hiệu suất của trang trại, dự đoán các vấn đề tiềm ẩn, và đưa ra các quyết định quản lý thông minh. Với khả năng mở rộng và linh hoạt cao, điện toán đám mây sẽ giúp trang trại quản lý dữ liệu hiệu quả hơn.

6.2. Tiềm Năng Ứng Dụng Năng Lượng Tái Tạo Cho Trang Trại Gà

Ứng dụng năng lượng tái tạo (ví dụ: năng lượng mặt trời, năng lượng gió) để cung cấp điện cho trang trại. Điều này giúp giảm chi phí điện và giảm tác động đến môi trường. Việc sử dụng năng lượng tái tạo cũng giúp trang trại trở nên bền vững hơn và độc lập hơn về năng lượng.
