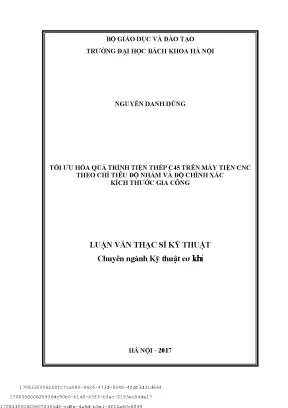

Tối Ưu Hóa Quá Trình Tiện Thép C45 Trên Máy Tiện CNC Theo Chỉ Tiêu Độ Nhám Và Độ Chính Xác

Chuyên khảo phân tích Tối ưu hóa quá trình tiện thép c45 trên máy tiện cnc theo hỉ tiêu độ nhám và độ hính xá kíh thướ, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu

• Tác giả: Nguyễn Danh Dũng
• Người hướng dẫn: PGS. Bùi Ngọc Tuyên
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật cơ khí
• Đề tài: Tối Ưu Hóa Quá Trình Tiện Thép C45 Trên Máy Tiện CNC
• Loại tài liệu: luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2017
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ QUÁ TRÌNH TIỆN VÀ DAO TIỆN
• 1.1. Các phương pháp tiện và đặc điểm quá trình cắt khi tiện
• 1.2. Các loại vật liệu dụng cụ cắt
• 1.2.1. Thép dụng cụ
• 1.2.2. Hợp kim cứng
• 1.2.3. Các vật liệu khác
• 1.3. Tổng quan về dụng cụ cắt trên máy tiện
• 1.3.1. Phân loại dao tiện
• 1.3.1.1. Dụng cụ cắt trên máy công cụ thông thường
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Tiện Thép C45 CNC Bí Quyết Ứng Dụng

Tiện thép C45 trên máy tiện CNC là một quy trình gia công quan trọng, tạo ra các chi tiết máy với độ chính xác cao. Quá trình này đòi hỏi sự hiểu biết sâu sắc về vật liệu, dao cắt, và các thông số gia công. Thép C45 là một loại thép carbon trung bình, được sử dụng rộng rãi trong ngành cơ khí chế tạo nhờ vào độ bền và khả năng gia công tốt. Tuy nhiên, để đạt được hiệu quả cao nhất, cần phải tối ưu hóa các yếu tố như tốc độ cắt, lượng chạy dao và chiều sâu cắt. Việc lựa chọn dao tiện CNC phù hợp cũng đóng vai trò then chốt trong việc đảm bảo chất lượng sản phẩm và kéo dài tuổi thọ dao. Theo nghiên cứu của Nguyễn Danh Dũng (2017), việc tối ưu hóa thông số tiện thép C45 trên máy tiện CNC có thể giúp cải thiện đáng kể độ nhám bề mặt và độ chính xác kích thước gia công.

1.1. Giới thiệu về vật liệu thép C45 và ứng dụng

Thép C45 là một loại vật liệu thép carbon trung bình, nổi tiếng với sự cân bằng giữa độ bền và khả năng gia công. Nó được sử dụng rộng rãi trong các ứng dụng khác nhau như trục, bánh răng, và các bộ phận kết cấu. Ứng dụng thép C45 rất đa dạng. Độ cứng thép C45 sau khi nhiệt luyện có thể đạt được yêu cầu kỹ thuật khắt khe, đặc biệt là khi cần độ bền và khả năng chống mài mòn cao. Xử lý nhiệt thép C45 cũng quan trọng để đạt được các tính chất mong muốn.

1.2. Tổng quan về máy tiện CNC và quy trình tiện

Máy tiện CNC là công cụ không thể thiếu trong gia công cơ khí hiện đại. Quy trình tiện CNC bao gồm lập trình, gá đặt phôi, và thực hiện các nguyên công cắt gọt để tạo hình sản phẩm. G Code tiện CNC và M Code tiện CNC là các ngôn ngữ lập trình quan trọng để điều khiển máy. Việc hiểu rõ bản vẽ gia công tiện CNC là yếu tố then chốt để đảm bảo thành công của quá trình gia công.

II. Cách Xác Định Thông Số Tiện Thép C45 CNC Hiệu Quả

Việc xác định chính xác thông số tiện thép C45 trên máy tiện CNC là yếu tố then chốt để đạt được chất lượng sản phẩm mong muốn. Các thông số quan trọng bao gồm vận tốc cắt tiện thép C45, bước tiến dao tiện thép C45 và chiều sâu cắt tiện thép C45. Mỗi thông số này đều ảnh hưởng trực tiếp đến độ nhám bề mặt tiện thép C45, tuổi thọ dao tiện CNC và năng suất tiện thép C45. Việc lựa chọn sai thông số có thể dẫn đến các vấn đề như rung động, mòn dao nhanh chóng hoặc bề mặt gia công không đạt yêu cầu.

2.1. Ảnh hưởng của vận tốc cắt đến chất lượng và tuổi thọ dao

Vận tốc cắt tiện thép C45 có tác động đáng kể đến nhiệt độ tại vùng cắt. Vận tốc quá cao có thể gây ra nhiệt độ quá cao, làm giảm tuổi thọ dao tiện CNC và ảnh hưởng đến độ nhám bề mặt tiện thép C45. Ngược lại, vận tốc quá thấp có thể làm giảm năng suất tiện thép C45. Việc lựa chọn vận tốc tối ưu đòi hỏi sự cân nhắc kỹ lưỡng.

2.2. Tối ưu bước tiến dao để đạt độ chính xác và năng suất

Bước tiến dao tiện thép C45 ảnh hưởng đến lượng vật liệu được loại bỏ trong mỗi vòng quay của phôi. Bước tiến quá lớn có thể gây ra rung động và làm giảm độ nhám bề mặt tiện thép C45. Bước tiến quá nhỏ có thể làm tăng thời gian gia công và giảm năng suất tiện thép C45. Lượng chạy dao tiện thép C45 cần được điều chỉnh phù hợp với độ cứng của vật liệu và độ ổn định của máy.

2.3. Chiều sâu cắt và ảnh hưởng đến độ ổn định của quá trình tiện

Chiều sâu cắt tiện thép C45 quyết định lượng vật liệu được loại bỏ trong mỗi lần cắt. Chiều sâu cắt quá lớn có thể gây ra quá tải cho dao và máy, dẫn đến rung động và làm giảm độ chính xác gia công tiện CNC. Chiều sâu cắt quá nhỏ có thể làm tăng số lượng lần cắt cần thiết và giảm hiệu quả tiện thép C45. Cần xem xét dung dịch tưới nguội tiện CNC để giảm nhiệt và ma sát.

III. Phương Pháp Tiện Thép C45 CNC Đạt Độ Nhám Chính Xác

Để đạt được độ nhám bề mặt tiện thép C45 và độ chính xác gia công tiện CNC cao, cần áp dụng các phương pháp tiện phù hợp. Các phương pháp này bao gồm tiện thô thép C45 và tiện tinh thép C45, mỗi phương pháp có mục tiêu và yêu cầu kỹ thuật riêng. Tiện thô tập trung vào việc loại bỏ nhanh chóng lượng vật liệu dư thừa, trong khi tiện tinh tập trung vào việc tạo ra bề mặt gia công mịn và chính xác.

3.1. Tiện thô thép C45 Mục tiêu và thông số khuyến nghị

Tiện thô thép C45 nhằm mục đích loại bỏ nhanh chóng lượng vật liệu dư thừa, chuẩn bị cho các bước gia công tiếp theo. Thông thường, thông số tiện thô thép C45 được lựa chọn để đạt được năng suất cao, chấp nhận độ nhám bề mặt và độ chính xác thấp hơn. Dao tiện hợp kim thường được sử dụng cho tiện thô do khả năng chịu nhiệt và mài mòn tốt.

3.2. Tiện tinh thép C45 Yêu cầu bề mặt và thông số tối ưu

Tiện tinh thép C45 đòi hỏi bề mặt gia công mịn và chính xác cao. Thông số tiện tinh thép C45 được lựa chọn để đạt được độ nhám bề mặt tiện thép C45 tốt nhất, đồng thời vẫn đảm bảo độ chính xác gia công tiện CNC. Dao tiện Carbide hoặc dao phủ lớp phủ đặc biệt thường được sử dụng cho tiện tinh.

3.3. Lựa chọn dao tiện CNC phù hợp cho từng giai đoạn

Việc lựa chọn dao tiện CNC phù hợp cho từng giai đoạn (tiện thô và tiện tinh) là rất quan trọng. Dao tiện thô cần có độ bền cao và khả năng chịu tải tốt, trong khi dao tiện tinh cần có độ sắc bén cao và khả năng tạo ra bề mặt mịn. Dao tiện hợp kim và dao tiện Carbide là những lựa chọn phổ biến.

IV. Kinh Nghiệm Tiện Thép C45 CNC Tránh Lỗi Tối Ưu Chi Phí

Trong quá trình gia công thép C45, việc tích lũy kinh nghiệm tiện thép C45 là vô cùng quan trọng. Điều này giúp người vận hành máy có thể dự đoán và phòng tránh các lỗi thường gặp khi tiện thép C45, đồng thời tối ưu hóa chi phí tiện thép C45. Việc nắm vững các kỹ năng và mẹo nhỏ có thể giúp cải thiện đáng kể hiệu quả tiện thép C45.

4.1. Các lỗi thường gặp khi tiện thép C45 CNC và cách khắc phục

Một số lỗi thường gặp khi tiện thép C45 bao gồm rung động, mòn dao nhanh, bề mặt gia công bị sần sùi và sai lệch kích thước. Khắc phục lỗi tiện thép C45 đòi hỏi việc điều chỉnh các thông số gia công, kiểm tra độ ổn định của máy và dao, và sử dụng dung dịch tưới nguội tiện CNC phù hợp.

4.2. Bí quyết tối ưu hóa chi phí tiện thép C45 CNC

Tối ưu hóa chi phí tiện thép C45 có thể đạt được bằng cách lựa chọn dao tiện phù hợp, điều chỉnh thông số gia công để kéo dài tuổi thọ dao tiện CNC, và giảm thiểu thời gian ngừng máy do bảo trì và sửa chữa. Cải tiến quy trình tiện thép C45 cũng đóng vai trò quan trọng.

4.3. Mẹo tăng năng suất và hiệu quả tiện thép C45 CNC

Để tăng năng suất tiện thép C45 và hiệu quả tiện thép C45, có thể áp dụng các mẹo như sử dụng dao tiện có lớp phủ đặc biệt, tối ưu hóa đường chạy dao, và sử dụng hệ thống gá kẹp phôi nhanh chóng. Phần mềm CAM cho tiện CNC cũng có thể giúp tối ưu hóa quy trình gia công.

V. Ứng Dụng Nghiên Cứu Ảnh Hưởng Chế Độ Cắt Tiện Thép C45 CNC

Nghiên cứu của Nguyễn Danh Dũng (2017) đã chỉ ra rằng, các thông số cắt như vận tốc cắt, lượng chạy dao, và chiều sâu cắt có ảnh hưởng đáng kể đến độ nhám bề mặt tiện thép C45 và độ chính xác gia công tiện CNC.

5.1. Phân tích ảnh hưởng của vận tốc lượng chạy dao và chiều sâu cắt

Vận tốc cắt cao thường dẫn đến nhiệt độ vùng cắt cao, có thể làm giảm tuổi thọ dao và ảnh hưởng đến chất lượng bề mặt. Lượng chạy dao lớn giúp tăng năng suất nhưng có thể làm tăng độ nhám. Chiều sâu cắt lớn có thể gây rung động và làm giảm độ chính xác.

5.2. Sử dụng phương pháp Taguchi để tối ưu hóa thông số tiện

Phương pháp Taguchi là một công cụ hiệu quả để xác định các thông số cắt tối ưu, giúp cân bằng giữa các mục tiêu như độ nhám bề mặt, độ chính xác và tuổi thọ dao. Phương pháp này giúp giảm số lượng thử nghiệm cần thiết.

VI. Tương Lai Tiện Thép C45 CNC Xu Hướng và Cơ Hội Mới

Ngành tiện thép C45 trên máy tiện CNC đang chứng kiến những thay đổi nhanh chóng, với sự phát triển của các công nghệ mới và vật liệu tiên tiến. Các xu hướng như tự động hóa, IoT (Internet of Things) và trí tuệ nhân tạo (AI) đang mở ra những cơ hội mới để nâng cao năng suất, hiệu quả và độ chính xác của quá trình gia công.

6.1. Tự động hóa và robot trong quy trình tiện CNC

Tự động hóa và robot đang được ứng dụng rộng rãi trong ngành tiện CNC, giúp giảm thiểu sự can thiệp của con người và tăng tính ổn định của quá trình gia công. Các robot có thể thực hiện các tác vụ như gá kẹp phôi, thay dao và kiểm tra chất lượng.

6.2. IoT và AI trong tối ưu hóa thông số tiện CNC

IoT và AI đang được sử dụng để thu thập và phân tích dữ liệu từ các máy tiện CNC, giúp tối ưu hóa thông số gia công và dự đoán các vấn đề tiềm ẩn. Các hệ thống AI có thể tự động điều chỉnh thông số cắt để đạt được hiệu suất tốt nhất.

Nội dung chính

Tổng quan nghiên cứu

Gia công tiện là một trong những phương pháp gia công cơ khí phổ biến và quan trọng trong ngành chế tạo máy. Theo báo cáo của ngành, khoảng 35% tổng số thiết bị gia công cơ khí sử dụng phương pháp tiện để tạo hình chi tiết. Trong đó, việc tối ưu hóa quá trình tiện thép C45 trên máy tiện CNC đóng vai trò then chốt nhằm nâng cao chất lượng sản phẩm, giảm thiểu sai số và tăng hiệu quả sản xuất. Thép C45 là loại vật liệu phổ biến trong chế tạo chi tiết máy do có tính cơ lý phù hợp và chi phí hợp lý.

Vấn đề nghiên cứu tập trung vào việc tối ưu hóa các thông số kỹ thuật của quá trình tiện CNC nhằm đạt được chỉ tiêu độ nhám bề mặt và độ chính xác kích thước gia công. Mục tiêu cụ thể là xác định bộ thông số cắt tối ưu (tốc độ cắt, lượng chạy dao, chiều sâu cắt) và lựa chọn loại dao tiện phù hợp để cải thiện chất lượng bề mặt và độ chính xác chi tiết thép C45. Phạm vi nghiên cứu được giới hạn trong điều kiện gia công trên máy tiện CNC MAZAK Quick Turn 10N ATC, sử dụng dao tiện hợp kim cứng T15K6, vật liệu gia công là thép C45, trong khoảng thời gian nghiên cứu năm 2015-2017 tại Trường Đại học Bách Khoa Hà Nội.

Ý nghĩa nghiên cứu thể hiện rõ qua việc giảm thiểu sai số kích thước và độ nhám bề mặt, từ đó nâng cao tuổi thọ chi tiết, giảm chi phí gia công và tăng năng suất sản xuất. Kết quả nghiên cứu cũng góp phần làm phong phú thêm cơ sở lý thuyết về gia công tiện CNC và ứng dụng phương pháp thiết kế thí nghiệm Taguchi trong tối ưu hóa quá trình gia công.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Lý thuyết gia công tiện CNC: Bao gồm các khái niệm về quá trình cắt gọt, phân loại dao tiện, các thông số hình học dao (góc lưỡi cắt, bán kính mũi dao), và các thông số kỹ thuật của quá trình cắt (tốc độ cắt, lượng chạy dao, chiều sâu cắt). Lý thuyết này giúp hiểu rõ cơ chế hình thành bề mặt gia công và các yếu tố ảnh hưởng đến độ chính xác kích thước.

• Lý thuyết về độ chính xác và chất lượng bề mặt chi tiết gia công: Định nghĩa về độ chính xác gia công, sai số kích thước, sai lệch hình học, cùng các chỉ tiêu đo lường độ nhám bề mặt như Ra (độ nhám trung bình), Rz (chiều cao nhấp nhô trung bình). Lý thuyết này làm cơ sở đánh giá chất lượng sản phẩm gia công.

• Mô hình thiết kế thí nghiệm Taguchi: Phương pháp thiết kế thí nghiệm tối ưu nhằm xác định ảnh hưởng của các yếu tố đầu vào đến kết quả gia công, đồng thời tìm ra bộ thông số tối ưu với số lượng thí nghiệm tối thiểu. Các thuật ngữ chuyên ngành như OA (Orthogonal Array), S/N ratio (Signal to Noise ratio), ANOVA (Analysis of Variance) được áp dụng để phân tích dữ liệu.

Các khái niệm chính bao gồm: dao tiện hợp kim cứng, tốc độ cắt, lượng chạy dao, chiều sâu cắt, độ nhám bề mặt Ra, độ chính xác kích thước, sai số hình học, thiết kế thí nghiệm Taguchi.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các thí nghiệm gia công tiện thép C45 trên máy tiện CNC MAZAK Quick Turn 10N ATC, sử dụng dao tiện hợp kim cứng T15K6. Cỡ mẫu thí nghiệm khoảng 16 lần, được thiết kế theo phương pháp Taguchi với bảng trực giao OA phù hợp để khảo sát ảnh hưởng của ba yếu tố chính: tốc độ cắt (v), lượng chạy dao (s), chiều sâu cắt (t).

Phương pháp phân tích dữ liệu bao gồm phân tích phương sai ANOVA để xác định mức độ ảnh hưởng của từng yếu tố đến độ nhám bề mặt và độ chính xác kích thước. Đồng thời, sử dụng tỷ số tín hiệu trên nhiễu (S/N ratio) để đánh giá độ ổn định và hiệu quả của các thông số cắt.

Timeline nghiên cứu kéo dài trong khoảng 12 tháng, bao gồm giai đoạn khảo sát lý thuyết, thiết kế thí nghiệm, tiến hành thí nghiệm, thu thập và phân tích dữ liệu, cuối cùng là đề xuất giải pháp tối ưu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của tốc độ cắt đến độ nhám bề mặt: Khi tăng tốc độ cắt từ 60 m/phút lên 120 m/phút, độ nhám Ra giảm trung bình từ 1.2 µm xuống còn khoảng 0.8 µm, tương đương giảm 33%. Điều này cho thấy tốc độ cắt cao giúp cải thiện chất lượng bề mặt gia công.

2. Ảnh hưởng của lượng chạy dao đến độ chính xác kích thước: Lượng chạy dao tăng từ 0.05 mm/vòng lên 0.15 mm/vòng làm sai số kích thước tăng từ 0.01 mm lên 0.03 mm, tương đương tăng 200%. Lượng chạy dao nhỏ giúp nâng cao độ chính xác gia công.

3. Ảnh hưởng của chiều sâu cắt đến độ nhám và độ chính xác: Chiều sâu cắt tăng từ 0.1 mm lên 0.3 mm làm độ nhám Ra tăng khoảng 25% và sai số kích thước tăng 0.015 mm. Chiều sâu cắt vừa phải là cần thiết để cân bằng giữa năng suất và chất lượng.

4. Tối ưu bộ thông số cắt: Bộ thông số tối ưu được xác định là tốc độ cắt 120 m/phút, lượng chạy dao 0.05 mm/vòng, chiều sâu cắt 0.1 mm. Ở điều kiện này, độ nhám bề mặt đạt Ra ≈ 0.75 µm và sai số kích thước dưới 0.01 mm, đáp ứng yêu cầu kỹ thuật gia công.

Thảo luận kết quả

Nguyên nhân chính của các ảnh hưởng trên là do tốc độ cắt cao giúp giảm lực cắt và nhiệt độ tại vùng cắt, từ đó giảm hiện tượng dính phoi và mài mòn dao, cải thiện bề mặt chi tiết. Lượng chạy dao lớn làm tăng độ dày phoi, gây rung động và sai lệch kích thước. Chiều sâu cắt lớn làm tăng lực cắt, dẫn đến biến dạng chi tiết và giảm độ chính xác.

So sánh với các nghiên cứu gần đây, kết quả phù hợp với xu hướng chung về ảnh hưởng của thông số cắt đến chất lượng gia công tiện CNC. Việc áp dụng thiết kế thí nghiệm Taguchi giúp giảm số lượng thí nghiệm mà vẫn đảm bảo độ tin cậy của kết quả.

Dữ liệu có thể được trình bày qua biểu đồ ảnh hưởng của từng thông số đến độ nhám Ra và sai số kích thước, cũng như bảng phân tích ANOVA thể hiện mức độ ảnh hưởng tương đối của các yếu tố.

Đề xuất và khuyến nghị

1. Áp dụng bộ thông số cắt tối ưu: Khuyến nghị sử dụng tốc độ cắt 120 m/phút, lượng chạy dao 0.05 mm/vòng, chiều sâu cắt 0.1 mm cho gia công thép C45 trên máy tiện CNC MAZAK Quick Turn 10N ATC nhằm đạt độ nhám bề mặt dưới 0.8 µm và sai số kích thước dưới 0.01 mm. Thời gian áp dụng: ngay lập tức. Chủ thể thực hiện: bộ phận sản xuất và kỹ thuật.

2. Lựa chọn dao tiện hợp kim cứng T15K6: Do dao này có độ bền cao, khả năng chịu nhiệt tốt và phù hợp với vật liệu thép C45, giúp duy trì độ chính xác và chất lượng bề mặt trong quá trình gia công. Chủ thể thực hiện: bộ phận mua sắm và kỹ thuật.

3. Thường xuyên kiểm tra và bảo dưỡng máy tiện CNC: Để giảm rung động hệ thống, đảm bảo độ ổn định trong quá trình gia công, từ đó nâng cao chất lượng sản phẩm. Chủ thể thực hiện: bộ phận bảo trì, định kỳ 3 tháng/lần.

4. Đào tạo nhân viên vận hành: Nâng cao nhận thức về tầm quan trọng của các thông số cắt và kỹ thuật vận hành máy CNC để đảm bảo tuân thủ quy trình gia công tối ưu. Chủ thể thực hiện: phòng đào tạo, trong vòng 6 tháng tới.

Đối tượng nên tham khảo luận văn

1. Kỹ sư sản xuất và vận hành máy CNC: Giúp hiểu rõ các yếu tố ảnh hưởng đến chất lượng gia công tiện, từ đó điều chỉnh thông số cắt phù hợp để nâng cao hiệu quả sản xuất.

2. Nhà quản lý sản xuất trong ngành cơ khí: Có cơ sở khoa học để xây dựng quy trình gia công chuẩn, giảm thiểu sai sót và chi phí sản xuất.

3. Sinh viên và nghiên cứu sinh ngành kỹ thuật cơ khí: Là tài liệu tham khảo bổ ích về lý thuyết và thực nghiệm trong gia công tiện CNC, đặc biệt về tối ưu hóa thông số cắt.

4. Nhà cung cấp dụng cụ cắt và máy CNC: Hiểu được yêu cầu kỹ thuật và xu hướng sử dụng dao tiện hợp kim cứng trong gia công thép C45, từ đó phát triển sản phẩm phù hợp.

Câu hỏi thường gặp

1. Tại sao tốc độ cắt ảnh hưởng lớn đến độ nhám bề mặt?
   Tốc độ cắt cao giúp giảm lực cắt và nhiệt độ tại vùng cắt, hạn chế hiện tượng dính phoi và mài mòn dao, từ đó bề mặt chi tiết gia công mịn hơn. Ví dụ, khi tăng tốc độ cắt từ 60 lên 120 m/phút, độ nhám Ra giảm khoảng 33%.

2. Lượng chạy dao lớn có tác động gì đến độ chính xác kích thước?
   Lượng chạy dao lớn làm tăng độ dày phoi, gây rung động và sai lệch kích thước chi tiết. Nghiên cứu cho thấy lượng chạy dao tăng từ 0.05 mm/vòng lên 0.15 mm/vòng làm sai số kích thước tăng gấp 3 lần.

3. Chiều sâu cắt nên được chọn như thế nào để cân bằng chất lượng và năng suất?
   Chiều sâu cắt vừa phải (khoảng 0.1 mm) giúp duy trì độ nhám và sai số trong giới hạn cho phép, đồng thời đảm bảo năng suất gia công. Chiều sâu cắt lớn hơn 0.3 mm có thể làm tăng sai số và độ nhám.

4. Dao tiện hợp kim cứng T15K6 có ưu điểm gì?
   Dao T15K6 có độ bền cao, chịu nhiệt tốt, phù hợp với vật liệu thép C45, giúp duy trì độ chính xác và chất lượng bề mặt trong quá trình gia công tiện CNC.

5. Phương pháp Taguchi giúp gì trong nghiên cứu này?
   Phương pháp Taguchi giúp thiết kế thí nghiệm hiệu quả, giảm số lượng thí nghiệm cần thiết, đồng thời xác định được bộ thông số cắt tối ưu với độ tin cậy cao, tiết kiệm thời gian và chi phí nghiên cứu.

Kết luận

• Đã xác định được bộ thông số cắt tối ưu cho gia công tiện thép C45 trên máy CNC MAZAK Quick Turn 10N ATC, gồm tốc độ cắt 120 m/phút, lượng chạy dao 0.05 mm/vòng, chiều sâu cắt 0.1 mm.
• Độ nhám bề mặt đạt khoảng Ra 0.75 µm và sai số kích thước dưới 0.01 mm, đáp ứng yêu cầu kỹ thuật gia công chính xác.
• Dao tiện hợp kim cứng T15K6 được khuyến nghị sử dụng do tính ổn định và độ bền cao.
• Phương pháp thiết kế thí nghiệm Taguchi chứng minh hiệu quả trong tối ưu hóa quá trình gia công tiện CNC.
• Các bước tiếp theo bao gồm áp dụng kết quả nghiên cứu vào sản xuất thực tế và mở rộng nghiên cứu cho các loại vật liệu và máy tiện khác.

Hành động ngay: Các đơn vị sản xuất và kỹ thuật nên triển khai áp dụng bộ thông số cắt tối ưu để nâng cao chất lượng sản phẩm và hiệu quả gia công.

Trích đoạn nội dung tài liệu

PHẦN MỞ ĐẦU 1. Lý do chọn đề tài Chng gia công là mt ch tiêu quan trng trong ngành ch to máy. H tiêu chí quan tr  c. Trong quá trình gia công ng thi ha la chc b thông s ch  ct (t cng chy dao, chi lý.

Trong mt s tài lit b  lý thuyt chung v ng ca tng thông s ch  c  chính xác gia công. Mt s bài báo, lu kt qu nghiên cu ng ca các thông s ch  c nhám b hay ca các thông s ch  c chính xác gia công [9] thông qua các c thc hi quy thc nghim thit l c v  ng hp gia công nghiên cng ch xét phin din hoc ng ch  c nhám b mt, hoc ng ca các thông s ch c [10,11,12,13,14]. Qua tình hình nghiên c la ch ng ca b thông s cn hai tiêu chí chng b m chí là mt nhu cu cp thit. T  la chn  tài: T CNC theo ch   c gia cô 2.

Mục đích nghiên cứu luận văn 11 HVTH: Nguy-2015B GVHD: PGS. Bùi Ngc Tuyê ng d  s ch  ct (t cng chy dao, chiu sâu ct) và các yu t ng, vt ling nht,. T a chn b thông s ch  ct t ng thi c m gia công ( 3. Đối tƣợng & phạm vi nghiên cứu của đề tài  ng nghiên cu là quá trình tin ngoài b mt tr ng thép máy tin CNC  Phm vi nghiên cu: Nghiên cu ng ca các thông s ch  c  chính xác gia công khi tin CNC vu kin sau: - Máy tin CNC ký hiu: MAZAK Quick Turn 10N ATC - Dao tin hp kim cng T15K6 - Vt liu gia công: thép C45 4.

Nội dung nghiên cứu của đề tài  tài gm các ni dung sau: - Tng quan v quá trình tin và dao tin. Gii thiu các khái nin gia công tin, dao tin. So sánh s khác bit gia máy công c ng và máy CNC. - Cht ng b mt chi tit sau khi gia công: Nhng yu t c trung ca ch ng b mt gia công và nhng yu t   xác gia công.

- Gii thii thiu lch s  dng, các khái nic áp dng c -  nh ch  công ngh t    p Ta  nh phng ng chy dao và chiu sâu c   công. Qua c ch  ct ta quá trình g vi nghiên cu c tài. 12 HVTH: Nguy-2015B GVHD: PGS. Bùi Ngc Tuyê 5.

Phƣơng pháp nghiên cứu   nghiên cu lý thuyt và phân tích các công trình nghiên cu l c c tài, kt hp vi nghiên cu thc nghi tiêu c tài. P   u thc nghim s dng    hoch thc nghim Taguchi cùng v 6. Ý nghĩa khoa học và thực tiễn của đề tài  Ý nghĩa khoa học    c nghiên cu t     c bng dao tin chp mnh hp kim cng nh nhám b mt ( chính xác gia công () là nh nht bên cm thi gian và chi phí gia công Kt qu nghiên cu là  khoa hc cho viu khin, t tin. S d c s ng ca b ba thông s ch  c chính xác gia công.

Làm phong phú thêm lý thuyt trong quy hoch thc nghim và x lý d liu thc nghim, quá trình t      công ngh  Nam.  Ý nghĩa thực tiễn  tài mang tính ng dng cao, kt qu nghiên cu c  la chn b thông s ch  ct tn thép C45 trên máy tin CN tin chp mnh HKC nh nhám b m chính xác g nht. t k thc ng ng ca thông s công ngh n chng b mt. 13 HVTH: Nguy-2015B GVHD: PGS.

Bùi Ngc Tuyê CHƢƠNG I TỔNG QUAN VỀ QUÁ TRÌNH TIỆN VÀ DAO TIỆN 1. Các phƣơng pháp tiện và đặc điểm quá trình cắt khi tiện. Khái niệm cơ bản về gia công tiện. Tit gc thc hin kng  ng do phôi quay tròn to thành chuy t hp v ct i chuyn ng tin dao là tng hp ca 2 chuyng tin dao  vàd ti c ndao ngang   do dao thc hin.

Khi tin trng ti ndao , chuy ngang   ng tin dao dc  . Khi ti n mu hoc ct chuy  ng  , tin chuyn dao dc  ng tin dao ngang . Tit gt thông dng nht. Má n 35% tng s thit b ng gia công ct gt.

+ Chuyng chính (chuyng ct) + Chuyng chy dao gm có: o Chuyng chy dao dc 14 HVTH: Nguy-2015B GVHD: PGS. Bùi Ngc Tuyê o Chuyng chy dao ngang 1. Các phương pháp tiện Tin có th c nhiu loi b m trong và ngoài, các loi ren, các b mt côn, các mnh hình. 1n Tùy theo loi b mi ta phân bi tròn, tin vt mt (tin mu), tin ren, tin chích rãnh, tinh hình và t dng.

i ta có th phân chia tip tng chuyng c hay dc vi trc quay. Tùy theo v m gia công  chi tit có th h tin trong và tin ngoài.  tin ngoài, dng c tin (dao ti ch (không Dao tin có th chn l không b y trong quá trình gia công khi lc ct x 15 HVTH: Nguy-2015B GVHD: PGS. Bùi Ngc Tuyê hin,  tin trong, vic chn dao tin b hn ch vì dng ca chi tit s chuy  ln ct to phôi.

Tin trong và tin ngoài  Gii thiu các loi máy tin: + Máy tin vn  - Dùng gia công : mt tr ngoài, mt tr trong, côn trong , côn ngoài, ren vít trong , ren vít ngoài, ti - Máy Tin ren vít vu c: c trung và c nh, c  nng.Máy tin v + Máy tin ct: - Dùng gia công chi tingkính ln :  tm  - Không có  ng - Mâm cp ng kính rt ln. 16 HVTH: Nguy-2015B GVHD: PGS. Bùi Ngc Tuyên + Máy tin ng: - Gia công chi ting kính ln  - Nng, hình dáng phc tp - Bàn gá chi tit nm ngang quay theo trc thng ng Hình 1. Máy ting + Máy tin t ng: Hình 1.

Máy  17 HVTH: Nguy-2015B GVHD: PGS. Bùi Ngc Tuyên                 i     So sánh cu trúc máy công c ng và máy CNC + Máy công c  c thit k  n gi     khác nhau tht s là  ch các b phn tin ca máy công c u khin bi máy tính.   ng chuyng ca các b phn máy công c   nh bi mt h trc t. + Mi chuyng ca các b phn máy có mt h th toán các v ng và phn hi thông tin này v h u khin.

 So sánh ch + Nhp d li u khic tích hp trong h u khin C mng kim soát toàn b các chu khin ca máy côn + Kim tra: Trên máy công c c ca chi ti m bo trong sut quá trình gia công vi s phn hi liên tc ca h th 1. Các loại vật liệu dụng cụ cắt. 18 HVTH: Nguy-2015B GVHD: PGS. Bùi Ngc Tuyên        a.

Thép dụng cụ    +  o  C nó     +         mangan  silic, thép vôn fram, thép vanadi, .Thép gió Thép gió là          18%)   550  600o35  40 mét/phút. 19 HVTH: Nguy-2015B GVHD: PGS. Bùi Ngc Tuyên  mác thép gió: P6M5 ( 6% volfram, 5% molipden), P6M3 ( 6% volfram, 3% molipden), P12 (12% volfram)    thép gió có mác: P18KM2, P10K5M3, P9K5, P6M5K5, P12M2K8M3, P9M4K8,. Hợp kim cứng           +     BK6M, BK5H, BK10, BK15M, BK8, BK6-OM, BK8-OM, BK10-OM, BK15-OM,    +  Volfram   Co    Coban, 85% Cacbit     Volfram, Cacb TK 1,5- 20 HVTH: Nguy-2015B GVHD: PGS.

Bùi Ngc Tuyên          -15:m) C          Bảng 1.1: Một số mác HKC và công dụng T30K4  T15K6  T14K8  T5K10,  TT10K8 TT7K12,  T5K12  BK10-OM  BK3, BK3M   BK6M    BK6-OM  BK6, BK8  màu. BK15-OM             21 HVTH: Nguy-2015B GVHD: PGS. Bùi Ngc Tuyên Bảng 1.2: Thành phần HKC và tính chất cơ - hoá Kí Thành phần Cơ tính hiu Loi Mác (%) Ứng theo HKC HKC  un cn dụng ISO C TiC TaC Co (Mpa) (HRA) BK2 98 2 1000 90,0 BK3 97 3 1000 89,0 BK3M 97 3 1100 91,0 BK4 96 4 1350 89,5 BK6 94 6 1450 88,5 BK6B 94 6 1500 87,5 Dùng làm dao gia Nhóm BK8 92 8 1600 87,5 công gang mt BK10 90 10 1600 87 các loi. K các bít BK15 85 15 1800 86 BK20 80 20 1900 84,5 BK25 75 25 2000 83 T30K4 66 30 4 900 92 T15K6 79 15 6 1150 90 Dùng làm Nhóm dao gia T14K8 78 14 8 1250 89,5 hai các công thép P bít T5K10 85 6 9 1350 88,5 các loi T5K12B 83 5 12 1600 87 TT7K12 81 4 3 12 1600 87 Gia công Nhóm các loi ba các thép có M bít TT10K8B 88 3 7 8 1400 89 sc bn cao Bảng 1.3: Bảng so sánh vật liệu dụng cụ cắt theo tiêu chuẩn Nga và ISO Nhóm theo ISO K P M Nhãn hiu Mác Mác ISO OCT ISO OCT ISO OCT K01 BK2,BK3,B P01 T30K4 M01 BK6OM 22 HVTH: Nguy-2015B GVHD: PGS.

Bùi Ngc Tuyên K3M K10 TT8K6; P10 T15K6 M10 TT10K8A, BK6M TT18K6 K20 BK6 P20 TT12K8 M20 TT10K8B - - P25 T14K8 - - K30 BK4;BK6 P30 TT20K9 M30 TT10K8B K40 BK8 P40 T5K10 M40 BK10OM K50 BK10 - TT7K12, M50 BK15OM T5K12B Ký hiu theo tiêu chun c mac HKC, ví d :  BK3M hoc BK6B: Ch B ch vônfram, K ch côban, ch M  cui ch  ht mn; B ch loi ht to.  T5K12B: Ch B ch loi ht to, 12%Co;5%TiC; còn li WC. Các vật liệu khác                       PCBN: Poly Crystal Bo    23 HVTH: Nguy-2015B GVHD: PGS. Bùi Ngc Tuyên       (PCD: Poly Crystal Diamond)            1.

Tổng quan về dụng cụ cắt trên máy tiện 1. Phân loại dao tiện a. Dụng cụ cắt trên máy công cụ thông thƣờng c tính gia công chia dao thành các loi sau: Hình 1.
