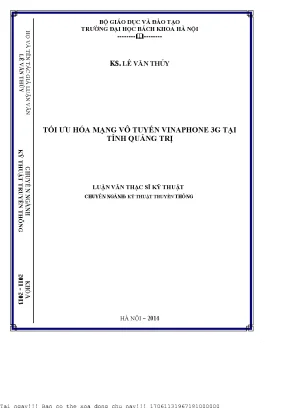

Tối Ưu Hóa Mạng Vô Tuyến Vinaphone 3G Tại Tỉnh Quảng Trị

Chuyên khảo phân tích Tối ưu hóa mạng vô tuyến vinaphone 3g tại tỉnh quảng trị, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Lê Văn Thủy
• Người hướng dẫn: TS. Võ Lê Cường
• Trường học: Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Truyền Thông
• Đề tài: Tối Ưu Hóa Mạng Vô Tuyến Vinaphone 3G Tại Tỉnh Quảng Trị
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG I: GIỚI THIỆU CHUNG VỀ MẠNG UMTS, LỊCH SỬ VÀ XU HƯỚNG PHÁT TRIỂN
• 1.1. Lộ trình phát triển thông tin di động lên 3G. Kiến trúc chung của một hệ thống thông tin di động 3G. Truy nhập vô tuyến mặt đất UTRAN.
• 1.2. Các loại lưu lượng và dịch vụ được 3G (WCDMA) UMTS hỗ trợ. Kiến trúc 3G UMTS R3. Kiến trúc 3G UMTS R4. Kiến trúc 3G UMTS R5 và R6. Chiến lược dịch chuyển từ GSM sang UMTS.
• 1.3. Kiến trúc mạng UMTS chống lấn. Tích hợp các mạng UMTS và GSM. Kiến trúc RAN thống nhất. Kết luận chung.
• 2. CHƯƠNG II: CÁC VẤN ĐỀ CƠ BẢN TRONG MẠNG UMTS
• 2.1. Giới thiệu chung. Các quá trình xử lý tín hiệu trong hệ thống WCDMA.
• 2.2. Các giao diện vô tuyến trong hệ thống WCDMA. Các kênh của WCDMA. Các kênh logic, LoCH. Các kênh truyền tải, TrCH. Quá trình truy nhập ngẫu nhiên ARCH và truy nhập gói CPCH. Các trạng thái của UE. Các tiến trình xử lý cuộc gọi. Thiết lập kết nối RRC. Tiến trình bảo mật và nhận thực. Quá trình thiết lập cuộc gọi. Thiết lập kết nối RAB. Điều khiển công suất. Các quá trình chuyển giao. Kết luận chương.
• 3. CHƯƠNG III: GIẢI PHÁP TỐI ƯU MẠNG UMTS
• 3.1. Thu thập và đo đạc dữ liệu. Thu phập dữ liệu từ OMC. Đo đạc dữ liệu về trạm phát sóng.
• 3.2. Phân tích dữ liệu. Kiểm tra các dữ liệu cài đặt cho hệ thống từ OMC. Phân tích vùng phủ của mạng. Phân tích KPIs. Kiểm tra lại các tham số điều chỉnh bằng phần mềm mô phỏng. Xây dựng cơ sở dữ liệu cho atoll.
• 3.3. Xuất các tham số từ dữ liệu đi quyét sóng. Căn chỉnh mô hình truyền sóng. So sánh kết quả mô phỏng trước và sau khi điều chỉnh. Báo cáo yêu cầu thay đổi các tham số. Theo dõi KPIs và kiểm tra sóng sau khi thay đổi các tham số. Báo cáo cuối cùng cho toàn mạng.
• 4. CHƯƠNG IV: TỐI ƯU MẠNG VINAPHONE 3G TẠI THÀNH PHỐ ĐÔNG HÀ TỈNH QUẢNG TRỊ
• 4.1. Thu thập và đo đạc dữ liệu. Phân tích và giải pháp. Danh sách các trạm trong vùng 1 (thành phố Đông Hà).
• 4.2. Phân tích và giải pháp. Đo đạc thu thập dữ liệu sau khi điều chỉnh. Kết quả sau tối ưu. Kết luận và đề xuất.
• DANH MỤC CÁC TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Mạng Vô Tuyến Vinaphone 3G Tại Quảng Trị

Những năm gần đây, mạng di động 3G phát triển mạnh mẽ tại Việt Nam, đặc biệt là dịch vụ của Vinaphone. Việc tối ưu 3G Vinaphone Quảng Trị để đảm bảo vùng phủ sóng và chất lượng dịch vụ là vấn đề cấp thiết. Các phương pháp tối ưu mạng GSM thế hệ trước không còn phù hợp với công nghệ WCDMA. Luận văn này đề xuất giải pháp sử dụng phần mềm mô phỏng để kiểm tra tính hợp lý của các tham số điều chỉnh. Giải pháp này không chỉ mở rộng vùng phủ, cải thiện chất lượng dịch vụ mà còn giảm thiểu chi phí đầu tư và chi phí tối ưu. Mục tiêu là cải thiện trải nghiệm người dùng VinaPhone tại Quảng Trị và nâng cao tính cạnh tranh của nhà mạng.

1.1. Lịch Sử Phát Triển Mạng 3G và Vinaphone tại Quảng Trị

Năm 2009 đánh dấu sự xuất hiện chính thức của mạng 3G tại Việt Nam. Với công nghệ WCDMA, tốc độ truyền dữ liệu cao và dung lượng lớn, người dùng được trải nghiệm các tiện ích đa phương tiện hoàn toàn mới so với mạng Vinaphone Quảng Trị 2G trước đây. Sự ra đời của 3G Vinaphone Quảng Trị tạo ra sự cạnh tranh giữa các nhà cung cấp dịch vụ. Các nhà khai thác cạnh tranh không chỉ về cơ sở hạ tầng, số lượng thuê bao, mà quan trọng hơn là chất lượng dịch vụ. Điều này thúc đẩy nhu cầu tối ưu hóa mạng di động Vinaphone Quảng Trị.

1.2. Kiến Trúc Tổng Quan Của Mạng 3G Vinaphone Tại Quảng Trị

Mạng 3G Vinaphone Quảng Trị có kiến trúc phức tạp, gồm nhiều phần tử mạng logic với các chức năng riêng biệt. Theo tiêu chuẩn, các phần tử mạng này thường được thực hiện ở dạng vật lý tương tự. Có thể nhóm các phần tử mạng theo các chức năng giống nhau hoặc theo mạng con mà chúng trực thuộc. Về mặt chức năng, có 2 nhóm phần tử mạng chính: Mạng truy nhập vô tuyến (RAN/UTRAN) thực hiện chức năng liên quan đến vô tuyến, và Mạng lõi (CN) thực hiện chức năng chuyển mạch, định tuyến cuộc gọi và kết nối số liệu. Thiết bị người sử dụng (UE) thực hiện giao diện người dùng với hệ thống, cần định nghĩa giao diện vô tuyến.

II. Các Vấn Đề Thường Gặp Với Sóng 3G Vinaphone Tại Quảng Trị

Mặc dù Vinaphone đã đầu tư mạnh vào cơ sở hạ tầng 3G tại Quảng Trị, người dùng vẫn thường xuyên gặp phải các vấn đề như sóng 3G Vinaphone yếu Quảng Trị, tốc độ 3G Vinaphone Quảng Trị chậm, hoặc 3G Vinaphone chập chờn Quảng Trị. Các vấn đề này gây ảnh hưởng lớn đến trải nghiệm sử dụng internet trên di động, đặc biệt là khi xem video, chơi game online, hoặc thực hiện các cuộc gọi video. Việc tìm hiểu nguyên nhân và đưa ra các giải pháp khắc phục 3G Vinaphone Quảng Trị là vô cùng quan trọng.

2.1. Nguyên Nhân Gây Ra Sóng 3G Vinaphone Yếu Tại Quảng Trị

Có nhiều nguyên nhân dẫn đến tình trạng sóng 3G Vinaphone yếu Quảng Trị. Một số nguyên nhân phổ biến bao gồm: Vị trí địa lý (vùng sâu, vùng xa, hoặc khu vực có nhiều vật cản), Mật độ sử dụng cao (tại các khu vực đông dân cư vào giờ cao điểm), Sự cố kỹ thuật (lỗi phần cứng hoặc phần mềm tại các trạm phát sóng), Thời tiết xấu (mưa bão có thể ảnh hưởng đến tín hiệu vô tuyến). Việc xác định chính xác nguyên nhân là bước đầu tiên để tìm ra giải pháp phù hợp.

2.2. Tốc Độ 3G Vinaphone Quảng Trị Chậm Đâu Là Thủ Phạm

Tốc độ 3G Vinaphone Quảng Trị chậm có thể do nhiều yếu tố gây ra, bao gồm: Chất lượng sóng 3G Vinaphone yếu Quảng Trị (tín hiệu yếu dẫn đến tốc độ truyền dữ liệu chậm), Gói cước 3G Vinaphone Quảng Trị (một số gói cước có giới hạn tốc độ sau khi sử dụng hết dung lượng tốc độ cao), Cấu hình thiết bị (cài đặt APN không chính xác, hoặc thiết bị không tương thích với mạng 3G), Vấn đề từ nhà mạng (lỗi mạng, hoặc bảo trì hệ thống). Kiểm tra tốc độ 3G Vinaphone Quảng Trị là cách tốt nhất để xác định xem vấn đề có phải do mạng hay không.

2.3. 3G Vinaphone Chập Chờn Quảng Trị Khắc Phục Thế Nào

Tình trạng 3G Vinaphone chập chờn Quảng Trị gây khó chịu cho người dùng. Nguyên nhân có thể do: Vùng phủ 3G Vinaphone Quảng Trị không ổn định, Xung đột phần mềm trên thiết bị di động, Lỗi từ sim 3G Vinaphone Quảng Trị, Hoặc do thiết bị di động bị lỗi. Việc khởi động lại thiết bị, kiểm tra cài đặt mạng, hoặc thay sim có thể giúp khắc phục tình trạng này. Liên hệ với tổng đài Vinaphone tại Quảng Trị cũng là một lựa chọn tốt.

III. Phương Pháp Tối Ưu Mạng 3G Vinaphone Tại Quảng Trị

Để tối ưu 3G Vinaphone Quảng Trị, cần có một quy trình bài bản và khoa học. Quy trình này bao gồm các bước chính sau: Thu thập và đo đạc dữ liệu mạng, Phân tích dữ liệu và xác định các vấn đề, Đề xuất và triển khai các giải pháp tối ưu, Kiểm tra và đánh giá hiệu quả của các giải pháp. Việc sử dụng phần mềm mô phỏng mạng là một công cụ quan trọng trong quá trình này.

3.1. Thu Thập và Đo Đạc Dữ Liệu Mạng Vinaphone 3G tại Quảng Trị

Bước đầu tiên trong quá trình tối ưu hóa mạng di động Vinaphone Quảng Trị là thu thập và đo đạc dữ liệu mạng. Dữ liệu này bao gồm: Thông tin về các trạm phát sóng (vị trí, tần số, công suất phát), Thông tin về vùng phủ sóng (RSCP, Ec/Io), Thông tin về lưu lượng mạng (số lượng cuộc gọi, dung lượng dữ liệu), Thông tin về chất lượng dịch vụ (tỉ lệ rớt cuộc gọi, tỉ lệ thiết lập cuộc gọi thành công). Dữ liệu này có thể được thu thập từ các thiết bị đo kiểm chuyên dụng, hoặc từ hệ thống quản lý mạng của Vinaphone.

3.2. Phân Tích Dữ Liệu và Xác Định Vấn Đề Về Mạng Vinaphone

Sau khi thu thập dữ liệu, cần tiến hành phân tích để xác định các vấn đề của mạng 3G Vinaphone Quảng Trị. Các vấn đề thường gặp bao gồm: Vùng phủ sóng yếu, Nhiễu sóng cao, Lưu lượng mạng không cân bằng, Tỉ lệ rớt cuộc gọi cao, Tỉ lệ thiết lập cuộc gọi thành công thấp. Việc phân tích dữ liệu cần được thực hiện bởi các chuyên gia có kinh nghiệm trong lĩnh vực tối ưu 3G Vinaphone Quảng Trị.

3.3. Sử Dụng Phần Mềm Mô Phỏng Để Tối Ưu Tham Số Mạng 3G

Phần mềm mô phỏng mạng là một công cụ quan trọng trong quá trình tối ưu 3G Vinaphone Quảng Trị. Phần mềm này cho phép các kỹ sư mô phỏng các thay đổi tham số mạng và đánh giá tác động của chúng trước khi triển khai thực tế. Điều này giúp giảm thiểu rủi ro và chi phí liên quan đến việc thử nghiệm các giải pháp khác nhau trên mạng thực.

IV. Ứng Dụng Thực Tế Tối Ưu 3G Vinaphone Đông Hà Quảng Trị

Luận văn này áp dụng các phương pháp tối ưu hóa mạng di động Vinaphone Quảng Trị vào một trường hợp cụ thể: Tối ưu mạng Vinaphone 3G tại thành phố Đông Hà, tỉnh Quảng Trị. Quá trình tối ưu bao gồm các bước: Thu thập dữ liệu, Phân tích dữ liệu, Đề xuất giải pháp, Mô phỏng và điều chỉnh tham số, Triển khai giải pháp, Đánh giá kết quả.

4.1. Thu Thập và Đo Đạc Dữ Liệu Mạng 3G tại Thành Phố Đông Hà

Dữ liệu mạng được thu thập và đo đạc tại thành phố Đông Hà, tỉnh Quảng Trị. Dựa trên kết quả đo đạc, vùng phủ, nhiễu, lỗi trong quá trình thiết lập cuộc gọi, rớt cuộc gọi, chuyển giao không thành công được phân tích. Kết quả phân tích là cơ sở đưa ra các giải pháp thay thế các tham số hệ thống.

4.2. Phân Tích và Đề Xuất Giải Pháp Tối Ưu 3G Vinaphone

Dựa trên dữ liệu thu thập được, các chuyên gia tiến hành phân tích và đề xuất các giải pháp tối ưu. Các giải pháp này có thể bao gồm: Điều chỉnh công suất phát của các trạm phát sóng, Thay đổi góc nghiêng ăng-ten, Thêm mới các trạm phát sóng, Tối ưu hóa các tham số điều khiển công suất và chuyển giao.

4.3. Kết Quả Sau Tối Ưu Mạng 3G Vinaphone Tại Đông Hà

Sau khi thực hiện các bước tối ưu, kết quả đạt được đối với các tham số đặc trưng của mạng như sau: Tỉ lệ thiết lập cuộc gọi thành công tăng 0.49%, tỉ lệ chuyển giao thành công tăng 0.69%, lưu lượng dữ liệu tăng 273Gb, RSCP(>=-95dBm) tăng 11.3% và EcIo(>=-12dB) tăng 3.1%.

V. Kết Luận và Hướng Phát Triển Mạng 4G 5G Vinaphone Quảng Trị

Luận văn đã trình bày một phương pháp tối ưu hóa mạng di động Vinaphone Quảng Trị hiệu quả, dựa trên việc sử dụng phần mềm mô phỏng. Phương pháp này không chỉ giúp cải thiện chất lượng dịch vụ 3G mà còn giảm thiểu chi phí đầu tư. Trong tương lai, với sự phát triển của công nghệ 4G và 5G, việc tối ưu hóa mạng di động Vinaphone sẽ càng trở nên quan trọng hơn.

5.1. Đánh Giá Ưu Điểm và Hạn Chế Của Phương Pháp Tối Ưu

Phương pháp tối ưu hóa mạng di động Vinaphone Quảng Trị được đề xuất trong luận văn có nhiều ưu điểm như: Giảm chi phí đầu tư, Cải thiện chất lượng dịch vụ, Tăng cường vùng phủ sóng. Tuy nhiên, phương pháp này cũng có một số hạn chế, chẳng hạn như: Đòi hỏi chuyên môn cao từ các kỹ sư, Cần có dữ liệu mạng chính xác và đầy đủ.

5.2. Hướng Phát Triển Mạng 4G 5G Vinaphone Tại Quảng Trị

Trong tương lai, Vinaphone cần tiếp tục đầu tư vào cơ sở hạ tầng 4G và 5G tại Quảng Trị, đồng thời áp dụng các phương pháp tối ưu hóa mạng di động tiên tiến để đáp ứng nhu cầu ngày càng cao của người dùng. Chú trọng tối ưu hóa mạng di động Vinaphone Quảng Trị để nâng cao trải nghiệm người dùng.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của công nghệ thông tin di động, mạng 3G đã trở thành một phần không thể thiếu trong hệ thống viễn thông tại Việt Nam, đặc biệt từ năm 2009 khi công nghệ WCDMA được chính thức triển khai. Tại tỉnh Quảng Trị, mạng Vinaphone 3G đóng vai trò quan trọng trong việc cung cấp dịch vụ đa phương tiện với tốc độ truyền dữ liệu cao và vùng phủ sóng rộng. Tuy nhiên, việc tối ưu hóa mạng vô tuyến để đảm bảo chất lượng dịch vụ (QoS) và mở rộng vùng phủ vẫn là thách thức lớn do các phương pháp tối ưu truyền thống của mạng GSM không còn phù hợp với công nghệ WCDMA hiện đại.

Mục tiêu nghiên cứu của luận văn là đề xuất và áp dụng một giải pháp tối ưu hóa mạng vô tuyến Vinaphone 3G tại tỉnh Quảng Trị, tập trung vào việc sử dụng phần mềm mô phỏng để kiểm tra và điều chỉnh các tham số mạng nhằm nâng cao hiệu suất mạng. Phạm vi nghiên cứu bao gồm thu thập dữ liệu thực tế tại thành phố Đông Hà, phân tích các chỉ số hiệu năng chính (KPIs) như tỉ lệ thiết lập cuộc gọi thành công, tỉ lệ chuyển giao thành công, lưu lượng dữ liệu, và các chỉ số tín hiệu RSCP, EcIo.

Ý nghĩa của nghiên cứu được thể hiện qua việc cải thiện các chỉ số mạng: tỉ lệ thiết lập cuộc gọi thành công tăng 0.49%, tỉ lệ chuyển giao thành công tăng 0.69%, lưu lượng dữ liệu tăng thêm 273 Gb, RSCP (≥ -95 dBm) tăng 11.3%, và EcIo (≥ -12 dB) tăng 3.1%. Những cải tiến này không chỉ nâng cao trải nghiệm người dùng mà còn giúp giảm chi phí đầu tư và vận hành mạng, góp phần tăng sức cạnh tranh cho nhà mạng trong thị trường viễn thông ngày càng phát triển.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về mạng UMTS (Universal Mobile Telecommunications System) và công nghệ WCDMA (Wideband Code Division Multiple Access). Hai lý thuyết chính được áp dụng gồm:

1. Kiến trúc mạng UMTS: Bao gồm mạng truy nhập vô tuyến (UTRAN) và mạng lõi (Core Network - CN). UTRAN chịu trách nhiệm quản lý tài nguyên vô tuyến, gồm các thành phần như RNC (Radio Network Controller) và NodeB (trạm gốc). Mạng lõi thực hiện chức năng chuyển mạch kênh (CS) và chuyển mạch gói (PS), hỗ trợ các dịch vụ thoại và dữ liệu đa phương tiện.

2. Mô hình tối ưu hóa mạng WCDMA: Tập trung vào các tham số kỹ thuật như công suất phát, cấu hình kênh, điều khiển công suất, chuyển giao mềm (soft handover), và các chỉ số hiệu năng mạng (KPIs) như RSCP (Received Signal Code Power), EcIo (Energy per Chip over Interference), tỉ lệ rớt cuộc gọi, tỉ lệ thiết lập cuộc gọi thành công.

Các khái niệm chuyên ngành quan trọng bao gồm:

• RSCP: Chỉ số công suất tín hiệu nhận được, phản ánh chất lượng vùng phủ sóng.
• EcIo: Tỉ lệ năng lượng trên chip so với nhiễu, đánh giá chất lượng tín hiệu.
• KPIs: Các chỉ số hiệu năng mạng như tỉ lệ thiết lập cuộc gọi thành công, tỉ lệ chuyển giao thành công, lưu lượng dữ liệu.
• Mô phỏng mạng: Sử dụng phần mềm Atoll để mô phỏng và điều chỉnh các tham số mạng nhằm tối ưu hóa vùng phủ và chất lượng dịch vụ.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ hệ thống quản lý mạng OMC (Operation and Maintenance Center) của Vinaphone tại tỉnh Quảng Trị, đặc biệt tập trung vào thành phố Đông Hà. Dữ liệu bao gồm các thông số kỹ thuật của trạm phát sóng, các chỉ số KPIs, dữ liệu đo đạc thực tế về vùng phủ sóng, tỉ lệ lỗi cuộc gọi, và chuyển giao.

Phương pháp nghiên cứu bao gồm các bước:

• Thu thập dữ liệu: Sử dụng thiết bị đo kiểm và hệ thống OMC để thu thập dữ liệu mạng trong khoảng thời gian nghiên cứu.
• Phân tích dữ liệu: Phân tích vùng phủ sóng, nhiễu, lỗi thiết lập cuộc gọi, rớt cuộc gọi, chuyển giao không thành công dựa trên các chỉ số KPIs.
• Mô phỏng và hiệu chỉnh: Sử dụng phần mềm mô phỏng Atoll để kiểm tra tính hợp lý của các tham số mạng, điều chỉnh các tham số như công suất phát, cấu hình kênh, và các tham số truyền sóng.
• Áp dụng và đánh giá: Cấu hình lại mạng với bộ tham số mới, tiến hành đo đạc lại để đánh giá hiệu quả tối ưu hóa.

Cỡ mẫu nghiên cứu bao gồm toàn bộ các trạm phát sóng 3G tại thành phố Đông Hà với hơn 20 trạm, được chọn dựa trên tiêu chí vùng phủ và lưu lượng sử dụng. Phương pháp chọn mẫu là chọn toàn bộ các trạm trong khu vực nghiên cứu để đảm bảo tính đại diện và toàn diện. Thời gian nghiên cứu kéo dài từ năm 2011 đến 2013, đảm bảo thu thập đủ dữ liệu trước và sau khi tối ưu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Cải thiện tỉ lệ thiết lập cuộc gọi thành công: Sau khi áp dụng giải pháp tối ưu, tỉ lệ thiết lập cuộc gọi thành công tăng 0.49%, từ mức khoảng 95.2% lên 95.69%. Đây là chỉ số quan trọng phản ánh khả năng mạng đáp ứng yêu cầu kết nối của người dùng.

2. Tăng tỉ lệ chuyển giao thành công: Tỉ lệ chuyển giao thành công được cải thiện 0.69%, từ 92.5% lên 93.19%, giúp giảm thiểu hiện tượng rớt cuộc gọi khi người dùng di chuyển giữa các ô sóng.

3. Mở rộng vùng phủ sóng và nâng cao chất lượng tín hiệu: Chỉ số RSCP (≥ -95 dBm) tăng 11.3%, EcIo (≥ -12 dB) tăng 3.1%, cho thấy vùng phủ sóng được mở rộng và tín hiệu ổn định hơn, giảm thiểu vùng chết sóng.

4. Tăng lưu lượng dữ liệu: Lưu lượng dữ liệu mạng tăng thêm 273 Gb, phản ánh khả năng phục vụ người dùng với các dịch vụ đa phương tiện và truyền dữ liệu tốc độ cao được nâng cao rõ rệt.

Thảo luận kết quả

Nguyên nhân chính của các cải tiến trên là do việc điều chỉnh các tham số mạng dựa trên phân tích dữ liệu thực tế và mô phỏng chính xác. Việc sử dụng phần mềm mô phỏng Atoll giúp hiệu chỉnh các tham số như công suất phát, cấu hình kênh, và các tham số truyền sóng phù hợp với điều kiện địa hình và mật độ người dùng tại Đông Hà.

So sánh với các nghiên cứu trong ngành, kết quả này phù hợp với xu hướng tối ưu hóa mạng 3G bằng phương pháp mô phỏng và điều chỉnh tham số động, giúp giảm chi phí đầu tư hạ tầng và nâng cao chất lượng dịch vụ. Việc tăng tỉ lệ thiết lập và chuyển giao thành công dù chỉ vài phần trăm cũng có ý nghĩa lớn trong môi trường cạnh tranh khốc liệt giữa các nhà mạng.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh KPIs trước và sau tối ưu, bảng thống kê tỉ lệ phần trăm cải thiện, và bản đồ vùng phủ sóng thể hiện sự mở rộng vùng phủ. Các biểu đồ này minh họa rõ ràng hiệu quả của giải pháp tối ưu.

Đề xuất và khuyến nghị

1. Triển khai rộng rãi phần mềm mô phỏng trong tối ưu mạng: Khuyến nghị các nhà mạng áp dụng phần mềm mô phỏng như Atoll để phân tích và điều chỉnh tham số mạng định kỳ, nhằm duy trì và nâng cao chất lượng dịch vụ. Thời gian thực hiện: 6-12 tháng, chủ thể: bộ phận kỹ thuật mạng.

2. Tăng cường thu thập và phân tích dữ liệu mạng thực tế: Đề xuất xây dựng hệ thống thu thập dữ liệu tự động và phân tích chuyên sâu để phát hiện sớm các vấn đề về vùng phủ và chất lượng dịch vụ. Thời gian: 3-6 tháng, chủ thể: trung tâm quản lý mạng.

3. Đào tạo nhân lực chuyên sâu về tối ưu hóa mạng 3G và 4G: Tổ chức các khóa đào tạo nâng cao kỹ năng cho kỹ sư mạng về công nghệ WCDMA, mô phỏng mạng và phân tích KPIs. Thời gian: liên tục, chủ thể: phòng nhân sự và đào tạo.

4. Áp dụng các giải pháp tối ưu hóa linh hoạt theo vùng địa lý: Tùy thuộc vào đặc điểm địa hình và mật độ người dùng, điều chỉnh tham số mạng phù hợp cho từng vùng để tối ưu hóa hiệu quả sử dụng tài nguyên. Thời gian: 12 tháng, chủ thể: bộ phận kỹ thuật và vận hành.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và chuyên gia mạng viễn thông: Nghiên cứu các phương pháp tối ưu hóa mạng 3G, áp dụng phần mềm mô phỏng để nâng cao hiệu quả vận hành mạng.

2. Nhà quản lý và hoạch định chiến lược viễn thông: Hiểu rõ các chỉ số KPIs và tác động của tối ưu hóa mạng đến chất lượng dịch vụ và chi phí đầu tư.

3. Sinh viên và nghiên cứu sinh ngành kỹ thuật truyền thông: Tài liệu tham khảo về kiến thức chuyên sâu về mạng UMTS, WCDMA và các kỹ thuật tối ưu hóa mạng vô tuyến.

4. Các nhà cung cấp thiết bị và phần mềm viễn thông: Tham khảo yêu cầu kỹ thuật và các giải pháp tối ưu hóa mạng để phát triển sản phẩm phù hợp với thị trường Việt Nam.

Câu hỏi thường gặp

1. Tại sao cần tối ưu hóa mạng 3G khi đã có công nghệ 4G?
   Mạng 3G vẫn phục vụ lượng lớn người dùng và các dịch vụ cơ bản. Tối ưu hóa giúp nâng cao chất lượng dịch vụ, giảm chi phí vận hành và kéo dài tuổi thọ mạng hiện có.

2. Phần mềm mô phỏng mạng có vai trò gì trong tối ưu hóa?
   Phần mềm mô phỏng giúp kiểm tra và điều chỉnh các tham số mạng trong môi trường giả lập, giảm thiểu rủi ro khi thay đổi trực tiếp trên mạng thực tế.

3. Các chỉ số RSCP và EcIo phản ánh điều gì về mạng?
   RSCP đo công suất tín hiệu nhận được, EcIo đánh giá tỉ lệ năng lượng tín hiệu trên nhiễu. Cả hai chỉ số đều phản ánh chất lượng vùng phủ và tín hiệu của mạng.

4. Giải pháp tối ưu có thể áp dụng cho các mạng khác ngoài Vinaphone?
   Có thể áp dụng cho các mạng 3G khác sử dụng công nghệ WCDMA, tuy nhiên cần điều chỉnh tham số phù hợp với đặc điểm mạng và địa hình từng khu vực.

5. Làm thế nào để đánh giá hiệu quả của quá trình tối ưu hóa?
   Thông qua việc so sánh các KPIs trước và sau khi tối ưu, như tỉ lệ thiết lập cuộc gọi thành công, tỉ lệ chuyển giao thành công, lưu lượng dữ liệu và các chỉ số tín hiệu.

Kết luận

• Luận văn đã đề xuất và áp dụng thành công giải pháp tối ưu hóa mạng vô tuyến Vinaphone 3G tại tỉnh Quảng Trị bằng phần mềm mô phỏng.
• Các chỉ số KPIs quan trọng như tỉ lệ thiết lập cuộc gọi thành công, tỉ lệ chuyển giao thành công, RSCP, EcIo và lưu lượng dữ liệu đều được cải thiện rõ rệt.
• Giải pháp giúp mở rộng vùng phủ, nâng cao chất lượng dịch vụ và giảm chi phí đầu tư, vận hành mạng.
• Nghiên cứu cung cấp cơ sở khoa học và thực tiễn cho việc tối ưu hóa mạng 3G tại các khu vực tương tự.
• Đề xuất các bước tiếp theo bao gồm triển khai rộng rãi phần mềm mô phỏng, tăng cường thu thập dữ liệu và đào tạo nhân lực chuyên sâu nhằm duy trì và nâng cao hiệu quả mạng trong tương lai.

Quý độc giả và các nhà quản lý viễn thông được khuyến khích áp dụng các kết quả và giải pháp trong luận văn để nâng cao chất lượng mạng 3G, góp phần phát triển hạ tầng viễn thông bền vững tại Việt Nam.

Trích đoạn nội dung tài liệu

Chương I: Giới thiệu chung về mạng UMTS, lịch sử và xu hướng phát triển 1. Giới thiệu ’ Trình bày sự phát triển thông tin di động lên 3G ’ Trình bày kiến trúc tổng quát của một mạng thôn di động 3G và các giao diện có liên quan. ’ Trình bày kiến trúc mạng 3G UMTS: R3, R4 và R5 và chiến lược chuyển dịch GSM lên 3G UMTS. Lộ trình phát triển thông tin di động lên 3G.

Lộ trình phát triển các công nghệ thông tin di động lên 3G và lộ trình nghiên cứu phát triển trong 3G được cho trên hình sau: Hình 1.1: Lộ trình phát triển các công nghệ di động AMPS: Advanced Mobile phone System TACS: Total Access Communication System GSM: Global System for Mobile Telecommucation 18 Tối ưu hóa mạng vô tuyến Vinaphone 3G tại tỉnh Quảng Trị WCDMA: Widfband Code Division Multiple Aceess EVDO: Evolution Data Omly IMT: International Mobile Telecommucation IEEE: Institute of Electrical and Electronics Engineers WiFi: Wireless Fidelitity WiMAX: Worldwide Interoperability f0r Mixrowave Access LTE: Long Term Evolution UMB: Untra Mobile Broadband Hình sau cho thấy lộ trình tăng tốc độ truyền số liệu trong các phát hành của 3GPP.2: Lộ trình tăng tốc độ truyền số liệu qua các bản phát hành 3G 1. Kiến trúc chung của một hệ thống thông tin di động 3G. Mỗi phần tử mạng logic có một chức năng xác định. Trong tiêu chuẩn các phần tử mạng được định nghĩa cũng thường được thực hiện ở dạng vật lý tương tự, nhất là có một số giao diện mở (giao diện sao cho ở mức chi tiết có thể sử dụng được thiết bị của 19 Tối ưu hóa mạng vô tuyến Vinaphone 3G tại tỉnh Quảng Trị hai nhà sản xuất khác nhau ở các điểm cuối).

Có thể nhóm các phần tử mạng theo các chức năng giống nhau hay theo mạng con mà chúng trực thuộc.3: Kiến trúc chung của một hệ thống thông tin di động 3G. Về mặt chức năng có 2 nhóm phần tử mạng. ’ Mạng truy nhập vô tuyến (RANL Random Access Network hay UTRAN: UMTS Terrestrial RAN) thực hiện chức năng liên quan đến vô tuyến. ’ Mạng lõi (CN: Core Network) thực hiện chức năng chuyển mạch, định tuyến cuộc gọi và kết nối số liệu.

Để hoàn thiện, hệ thống còn có thiết bị người sử dụng (UE: User Equipment) để thực hiện giao diện người sử dụng với hệ thống cần định nghĩa giao diện vô tuyến. Cấu trúc hệ thống cao được thể hiện trong hình trên. Từ quan điểm chuẩn hoá, cả UE và UTRAN đều bao gồm các giao thức mới. Việc thiết kế các giao thức này dựa trên những nhu cầu của công nghệ vô tuyến WCDMA mới.

Trái lại, việc định nghĩa CN dựa trên GSM. Điều này cho phép hệ thống với công nghệ vô tuyến mới mang tính toàn cầu dựa trên công nghệ CN đã biết và đã phát triển. Một phương pháp chia nhóm cho mạng UMTS là chia chúng thành các mạng con. Trên khía cạnh này, hệ thống UMTS được thiết kế theo Modun.

Vì thế, có thể có nhiều phần tử mạng cho cùng một kiểu. Khả năng có nhiều phần tử của cùng một kiểu cho 20 Tối ưu hóa mạng vô tuyến Vinaphone 3G tại tỉnh Quảng Trị phép chia hệ thống UMTS thành các mạng con hoạt động hoặc độc lập hoặc cùng với các mạng con khác. Các mạng con này được phân biệt bởi các nhận dạng duy nhất. Một mạng con như vậy được gọi là mạng di động mặt đất công cộng UMTS (UMTS PLMN: UMTA Public Land Mobite Network).

Thông thường mỗi PLMN được khai thác duy nhất và nó được nối đến các PLMN khác như ISDN, PSTN, Internet. Các tiêu chuẩn UMTS được cấu trúc sao cho không định nghĩa chi tiết chức năng mạng Logic. Các giao diện mở chính là: ’ Giao diện Cu: là giao diện thẻ thông minh USIM và ME. Giao diện này tuân theo một khuôn dạng tiêu chuẩn cho các thẻ thông minh.

’ Giao diện Impotance protocol: là giao diện vô tuyến của WCDMA, giao diện giữa UE và NodeB. Đây là giao diện mà qua đó UE truy cập các phần tử cố định của hệ thống vì thế nó là giao diện mở quan trọng nhất ở UMTS. ’ Giao diện Iu nối UTRAN với CN. Nó cung cấp cho các nhà khai thác khả năng trang bị UTRAN và CN từ các nhà sản xuất khách nhau.

¬ Iu-CS dành cho dữ liệu chuyển mạch kênh ¬ Iu-PS dành cho dữ liệu chuẩn mạch gói. ’ Giao diện Iur: Giao diện giữa hai RNC. Đây là giao diện mở, cho phép chuyển giao mềm giữâ các RNC từ các nhà sản xuất khác nhau. ’ Giao diện Iub: kết nối một NodeB với một RNC.

Nó cho phép hỗ trợ sự cạnh tranh giữa các nhà sản xuất trong lĩnh vực này. UMTS là hệ thống điện thoại di động đầu tiên có Iub được tiêu chuẩn hoá như một giao diện mở hoàn toàn. Những chức năng chính của việc nghiên cứu mạng lõi UMTS là: ’ Quản lý di động, điều khiển báo hiệu thiết lập cuộc gọi giữa UE và mạng lõi. ’ Báo hiệu giữa các nút trong mạng lõi.

’ Định nghĩa các chức năng giữa mạng lõi và các mạng bên ngoài. ’ Những vấn đề liên quan đến truy nhập gói. 21 Tối ưu hóa mạng vô tuyến Vinaphone 3G tại tỉnh Quảng Trị ’ Giao diện Iu các yêu cầu quản lý và điều hành mạng. Mạng lõi UMTS có thể chia thành 2 phần: chuyển mạnh kênh và chuyển mạch gói.

Thành phần chuyển mạch kênh gồm: MSC, VLR và cổng MSC. Thành phần chuyển mạch gói gồm nút hỗ trợ dịc vụ GPRS (SGSN: Serving GPRS Support Node) và cổng nút hỗ trợ GPRS (GGSN: Gateway GPRS Support Node). Một số thành phần của mạng như HLR và AUC được chia sẻ cho cả hai phần. Cấu trúc của mạng lõi có thể được thay đổi khi các dịch vụ mới và các đặc điểm mới của hệ thống được đưa ra.

Các phần tử chính của mạng lõi như sau: ’ HLR (Home Location Register: Thanh ghi định vị thường trú) là một cơ sở dữ liệu được đặt tại hệ thống chủ nhà của người sử dụng để lưu trữ thông tin chính về lý lịch dịch vụ của người sử dụng, bao gồm thông tin về các dịch vụ bổ sung như trạng thái chuyển hướng cuộc gọi, số lần chuyển hướng cuộc gọi. ’ MSC/VLR (Mobile Service Switching Center: Trung tâm chuyển mạch dịch vụ di động) là tổng đài (MSC) và cơ sở dữ liệu (VLR) để cung cấp các dịch vụ chuyển mạch kênh cho UE tại vị trí hiện thời của nó. Nhiệm vụ của MSC là sử dụng các giao dịch chuyển mạch kênh. VLR làm nhiệm vụ giữ bản sao về lý lịch của người sử dụng cũng như vị trí chính xác hơn của UE trong hệ thống đang phục vụ.

CS là phần mạng được truy nhập qua MSC/VLR. ’ GMSC (Gateway MSC) là chuyển mạch tại điểm kết nối UMTS PLMN với mạng CS bên ngoài. Vùng PS là phần mạng được truy nhập qua SGSN. ’ SGSN (Gateway GPRS Support Node) có chức năng giống như các dịch vụ điện thoại, ví dụ như ISDN hoặc PSTN.

22 Tối ưu hóa mạng vô tuyến Vinaphone 3G tại tỉnh Quảng Trị ’ Các mạng PS đảm bảo các kết nối cho những dịch vụ chuyển mạch gói, ví dụ như Internet. Truy nhập vô tuyến mặt đất UTRAN. UTRAN bao gồm một hay nhiều hệ thống con mạng vô tuyến RNS (radio Network Subsystem) Một RNS là một mạng con trong UTRAN và gồm một bộ điều khiển mạng vô tuyến RNC (radio Network Controller) và một hay nhiều NodeB. Các RNC và các NodeB được kết nối với nhau bằng giao dịch Iub.

Các đặc tính chính của UTRAN. ’ Hỗ trợ UTRAN và tất cả các chức năng liên quan. Đặc biệt là các ảnh hưởng chính lên việc thiết kế là yêu cầu hỗ trợ chuyển giao mềm (một đầu cuối kết nối qua hai hay nhiều ô tích cực) và các thuật toán quản lý tài nguyên đặc thù WCDMA. ’ Đảm bảo tính chung nhất cho việc xử lý số liệu chuyển mạch kênh và chuyển mạch gói bằng một ngăn xếp giao thức giao diện vô tuyến duy nhất và bằng cách sử dụng cùng một giao diện để kết nối từ UTRAN đến cả hai vùng PS và CS của mạng lõi.

’ Đảm bảo tính chung nhất với GSM khi cần thiết. ’ Sử dụng truyền tải ATM là cơ chế truyền tải chính ở UTRAN. Hai thành phần trong UTRAN : bộ điều khiển mạng vô tuyến (RNC) và NodeB. Bộ điều khiển mạng vô tuyên RNC.

RNC là phần tử mạng chịu trách nhiệm điều khiẻn các tài nguyên vô tuyến của UTRAN. Nó giao diện với CN (thông thường với một MSC và một SGSN) và kết cuối giao thức điều khiển tài nguyên vô tuyến RRC (Radio Resource Control), giao thức này định nghĩa các bản tin và các thủ tục giữa MS và UTRAN. Nó đóng vai trò như BSC. Các chức năng chính của RNC : ’ Điều khiển tài nguyên vô tuyến 23 Tối ưu hóa mạng vô tuyến Vinaphone 3G tại tỉnh Quảng Trị ’ Cấp phát kênh ’ Thiết lập điều khiển công suất ’ Điều khiển chuyển giao.

’ Phân tạp Macro ’ Mật mã hoá ’ Báo hiệu quảng bá. ’ Điều khiển công suất vòng hở. Chức năng chính của NodeB là thực hiện xử lý L1 của giao diện vô tuyến (mã hoá kênh, đan xen, thích ứng tốc độ, trải phổ.) Nó cũng thực hiện một phần khai thác quản lý tài nguyên vô tuyến như điều khiển công suất vòng trong. Về phần chức năng nó giống như trạm gốc ở GSM.

Lúc đầu NodeB được sử dụng như là một thuật ngữ tạm thời trong quá trình chuẩn hoá nhưng sau đó nó không bị thay đổi. Thiết bị người sử dụng UE (User Equipment). UE là sự kết hợp giữa thiết bị di động và module nhạn dạng thuê bao USIM (UMTS subscriber identity). Giống như SIM trong mạng GSM/GPRS, USIM là thẻ có thể gắn vào máy di động và nhận dạng thuê bao trong mạng lõi.

Thiết bị di động (ME: Mobile Equipment) là đầu cuối vô tuyến được sử dụng cho thông tin vô tuyến giao diện Uu. Module nhận dạng thuê bao UMTS (USIM: UMTS Subscriber Identity Module) là một thẻ thông minh chứa thông tin nhận dạng thuê bao, thực hiện các thuật toán nhận thực và lưu giữ các khoá nhận thực cùng một số thông tin thuê bào cần thiết cho đầu cuối.4 Các loại lưu lượng và dịch vụ được 3G (WCDMA) UMTS hỗ trợ. Vì thông tin di động 3G cho phép truyền dẫn nhanh hơn, nên truy nhập Intrnet và lưu lượng thông tin số liệu khác sẽ phát triển nhanh. Ngoài ra thông tin di động 3G cũng được sử dụng cho các dịch vụ tiếng.

Nói chung thông tin di động 3G hỗ trợ các 24 Tối ưu hóa mạng vô tuyến Vinaphone 3G tại tỉnh Quảng Trị dịch vụ truyền thông đa phương tiện.
