Giới thiệu dự án

Ngành công nghiệp sản xuất và lắp ráp ô tô tại Việt Nam đang có những bước chuyển mình mạnh mẽ theo hướng nội địa hóa và tối ưu hóa thiết kế kỹ thuật. Theo các quy chuẩn kỹ thuật quốc gia (QCVN 09:2015/BGTVT và TCVN 7271:2003), phân khúc ô tô khách liên tỉnh khối lượng toàn bộ từ 15 đến 18 tấn đòi hỏi các tiêu chuẩn khắt khe về an toàn chủ động, độ êm dịu chuyển động cũng như hiệu suất vận hành động lực học.

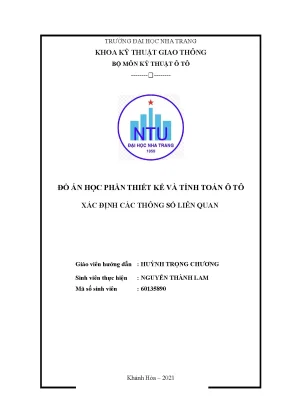

Đồ án học phần "Thiết Kế và Tính Toán Ô Tô: Xác Định Các Thông Số Liên Quan" được thực hiện nhằm giải quyết bài toán kỹ thuật: thiết lập quy trình tính toán động lực học giải tích, xây dựng cấu hình hệ thống truyền lực, hệ thống treo khí nén, hệ thống phanh khí nén mạch kép và hệ thống lái cho dòng ô tô khách 43 chỗ ngồi với tổng trọng lượng toàn tải $G_a = 166.000\text{ N}$ ($16,92\text{ tấn}$) và vận tốc thiết kế cực đại đạt $v_{\max} = 115\text{ km/h}$.

                      +------------------------------------------+
                      |       ĐỘNG CƠ DIESEL ĐẶT SAU (RR)       |
                      |   Ne_max = f(n_e) theo S. Laydecman      |
                      +--------------------+---------------------+
                                           |
                                           v
                      +--------------------+---------------------+
                      |         LY HỢP MA SÁT LÒ XO MÀNG         |
                      |   (Dẫn động thủy lực trợ lực khí nén)    |
                      +--------------------+---------------------+
                                           |
                                           v
                      +--------------------+---------------------+
                      |        HỘP SỐ CƠ KHÍ CÓ CẤP (MT)         |
                      |     Tỷ số truyền: i_h1 -> i_hn           |
                      +--------------------+---------------------+
                                           |
                                           v
                      +--------------------+---------------------+
                      |       TRỤC CARDAN ĐẶC (2 KHỚP RZEPPA)    |
                      +--------------------+---------------------+
                                           |
                                           v
                      +--------------------+---------------------+
                      |   TRUYỀN LỰC CHÍNH BÁNH RĂNG TRỤ (i_0)   |
                      |       + VI SAI TĂNG MA SÁT NHIỀU ĐĨA     |
                      +--------------------+---------------------+
                                           |
                        +------------------+------------------+
                        |                                     |
                        v                                     v
             +----------+----------+               +----------+----------+
             |   BÁN TRỤC GIẢM TẢI |               |   BÁN TRỤC GIẢM TẢI |
             |     HOÀN TOÀN (L)   |               |     HOÀN TOÀN (R)   |
             +----------+----------+               +----------+----------+
                        |                                     |
                        v                                     v
             +----------+----------+               +----------+----------+
             | BÁNH XE CHỦ ĐỘNG (L)|               | BÁNH XE CHỦ ĐỘNG (R)|
             +---------------------+               +---------------------+

Mục tiêu cụ thể của dự án:

  1. Xác định công suất nguồn động lực: Tính toán công suất phát ra của động cơ ứng với vận tốc lớn nhất $N_{ev\max}$ và công suất cực đại $N_{e\max}$ dựa trên mô hình giải tích S. Laydecman.
  2. Thiết kế động học hệ thống truyền lực: Tính toán phân bố tỷ số truyền của hộp số chính ($i_{h1} \dots i_{hn}$), truyền lực chính ($i_0$) và hiệu suất truyền lực $\eta_t \approx 0,90 - 0,93$.
  3. Mô hình hóa động lực học kéo: Thiết lập phương trình cân bằng lực kéo tiếp tuyến $P_k$, xây dựng đồ thị nhân tố động lực học $D$ ở các chế độ đầy tải và không tải.
  4. Lựa chọn kết cấu hệ thống gầm: Thiết kế tổng thành hệ thống phanh khí nén mạch kép có điều hòa lực phanh, hệ thống lái trợ lực thủy lực (HPS) theo động học Ackerman và hệ thống treo phụ thuộc sử dụng bầu khí nén.

Phạm vi giới hạn của đồ án tập trung vào tính toán động lực học giải tích xe mẫu, xác định thông số kết cấu và lập đồ thị đặc tính ngoài mà chưa đi sâu vào phân tích ứng suất phần tử hữu hạn (FEA) chi tiết cho từng bánh răng hay trục.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong phân khúc xe khách cỡ lớn (chiều dài $L = 12.100\text{ mm}$, chiều dài cơ sở $L_0 = 6.170\text{ mm}$), có ba phương án bố trí hệ thống truyền lực chính: Động cơ đặt trước (Front Engine - Rear Drive: FR), Động cơ đặt giữa (Mid Engine - Rear Drive: MR) và Động cơ đặt sau (Rear Engine - Rear Drive: RR).

Tiêu chí kỹ thuật Động cơ đặt trước (FR) Động cơ đặt giữa (MR) Động cơ đặt sau (RR) - Lựa chọn thiết kế
Phân bố tải trọng trục Cầu trước quá tải ($45/55%$) Cân bằng ($40/60%$) Tối ưu lực bám cầu sau ($30/70%$)
Độ ồn khoang hành khách Rất cao do gần tài xế Trung bình, rung sàn xe Rất thấp, cách ly hoàn toàn phía đuôi xe
Không gian hành lý (Hầm hàng) Bị chia cắt bởi trục cardan dài Bị giới hạn chiều cao sàn Thông suốt toàn bộ chiều dài cơ sở ($6.170\text{ mm}$)
Chiều dài trục cardan Rất dài, dễ mất cân bằng động Trung bình Rất ngắn, dùng trục đặc 2 khớp Rzeppa
Hiệu suất truyền lực ($\eta_t$) $0,85 - 0,88$ $0,88 - 0,90$ $0,90 - 0,93$

Dựa trên phân tích ma trận kỹ thuật theo nguyên tắc MoSCoW:

  • Must have: Động cơ Diesel 4 kỳ đặt sau nằm ngang, hệ thống phanh khí nén mạch kép tích hợp phanh dừng lò xo tích năng, hệ thống treo bầu hơi khí nén.
  • Should have: Vi sai tăng ma sát nhiều đĩa chống trượt một bên bánh, trợ lực lái thủy lực (HPS).
  • Could have: Tích hợp bộ van điều hòa lực phanh theo tải trọng cầu sau.
  • Won't have: Hộp số tự động vô cấp CVT (không chịu được mô-men xoắn lớn của động cơ khách cỡ lớn).

Thiết kế hệ thống

Toàn bộ thông số hình học và khí động học của xe được thiết lập chuẩn xác:

  • Chiều rộng tổng thể: $W_D = 2.500\text{ mm}$; Chiều cao tổng thể: $H_D = 3.700\text{ mm}$.
  • Chiều rộng cơ sở: $W_{D0} = 2.100\text{ mm}$; Khoảng cách hai tâm trụ đứng: $W_{DK} = W_{D0} - 304,2\text{ mm} = 1.795,8\text{ mm}$.
  • Diện tích cản chính diện: $F = W_{D0} \times H_D = 2,10 \times 3,70 = 7,77\text{ m}^2$.
  • Nhân tố cản không khí: $W = K \times F = 0,25 \times 7,77 = 1,9425\text{ N}\cdot\text{s}^2/\text{m}^2$ (với hệ số cản $K = 0,25\text{ N}\cdot\text{s}^2/\text{m}^4$).
        +-------------------------------------------------------------+
        |                 SƠ ĐỒ HỆ THỐNG PHANH KHÍ NÉN MẠCH KÉP       |
        +-------------------------------------------------------------+

             [ Máy nén khí ] ---> [ Bình chứa cấp ] ---> [ Van an toàn ]
                                          |
                      +-------------------+-------------------+
                      |                                       |
                      v                                       v
             [ Bình chứa sơ cấp ]                   [ Bình chứa thứ cấp ]
                      |                                       |
                      +-------------------+-------------------+
                                          |
                                          v
                              [ Van đạp chân kép (Brake Valve) ]
                                          |
                        +-----------------+-----------------+
                        |                                   |
                        v                                   v
             [ Van rơ-le phanh sau ]             [ Buồng phanh trước ]
                        |                                   |
                        v                                   v
             [ Bầu phanh lò xo tích năng ]       [ Cơ cấu phanh tang trống ]
             [ & Tang trống cầu sau (Chủ động) ] [ Cầu trước (Dẫn hướng) ]

Methodology

Phương pháp thiết kế được xây dựng theo mô hình tính toán động lực học ô tô truyền thống kết hợp giải thuật số:

  1. Pha 1: Thu thập và xác định tải trọng tĩnh: Tính toán phân bố tự trọng $G_0 = 12.300\text{ kg}$ và toàn tải $G_a = 16.600\text{ kg}$ lên trục 1 ($49.800\text{ N}$) và trục 2 ($116.200\text{ N}$).
  2. Pha 2: Thiết lập phương trình cân bằng công suất và lực kéo: Giải phương trình chuyển động ổn định ở $v_{\max} = 31,94\text{ m/s}$.
  3. Pha 3: Xác định tỷ số truyền và xây dựng đồ thị: Phân bố tỷ số truyền theo công bội cấp số nhân $q$, khảo sát nhân tố động lực học $D$.
  4. Pha 4: Thiết kế tổng thành điều khiển và an toàn: Chọn góc đặt bánh xe ($Kingpin$, $Caster$), hình thang lái nhiều đòn và mạch khí nén điều khiển van bướm.

Implementation và kết quả

Development process

Thuật toán tính toán đặc tính ngoài động cơ theo công thức bán thực nghiệm S. Laydecman cho động cơ Diesel 4 kỳ buồng cháy trực tiếp ($a = 0,5$; $b = 1,0$; $c = 1,0$):

$$N_e = N_{e\max} \left[ a \left(\frac{n_e}{n_N}\right) + b \left(\frac{n_e}{n_N}\right)^2 - c \left(\frac{n_e}{n_N}\right)^3 \right]$$

Mô-men xoắn hữu ích của trục khuỷu được suy ra từ công suất:

$$M_e = 9550 \times \frac{N_e}{n_e} \quad (\text{Nm})$$

Dưới đây là module Python tính toán và xuất các điểm đặc tính động lực học của hệ thống:

import numpy as np

def calculate_engine_dynamics():
    # Thong so dau vao theo thiet ke
    Ga = 166000.0        # Trong luong toan bo (N)
    v_max_kmh = 115.0    # Van toc toi da (km/h)
    v_max = v_max_kmh / 3.6  # Van toc (m/s) = 31.94 m/s
    eta_t = 0.93         # Hieu suat truyen luc
    f_0 = 0.018          # He so can lan
    K_air = 0.25         # He so can khong khi (Ns^2/m^4)
    F = 7.77             # Dien tich can chinh dien (m^2)
    W = K_air * F        # Nhan to can khong khi (Ns^2/m^2) = 1.9425

    # 1. Cong suat tai van toc lon nhat tren duong bang phang (i = 0)
    P_f = f_0 * Ga
    P_omega = W * (v_max ** 2)
    Nev_max = (1.0 / (1000.0 * eta_t)) * (P_f * v_max + W * (v_max ** 3))

    # 2. Cong suat cuc dai dong co (Diesel 4 ky, buong chay truc tiep: a=0.5, b=1.0, c=1.0)
    # n_max = 2500 rpm, lambda_coef = 0.8 -> n_N = 3125 rpm
    lambda_coef = 0.8
    a, b, c = 0.5, 1.0, 1.0
    denom = a * lambda_coef + b * (lambda_coef**2) - c * (lambda_coef**3)
    Ne_max = Nev_max / denom

    # 3. K khao sat dai toc do truc khuyu n_e tu 500 den 2500 rpm
    n_N = 2500.0 / lambda_coef
    n_e_range = np.linspace(500, 2500, 5)
    results = []

    for ne in n_e_range:
        ratio = ne / n_N
        ne_val = Ne_max * (a * ratio + b * (ratio**2) - c * (ratio**3))
        me_val = 9550.0 * (ne_val / ne) if ne > 0 else 0
        results.append((ne, ne_val, me_val))

    return Nev_max, Ne_max, results

nev_max, ne_max, curve_points = calculate_engine_dynamics()
print(f"Nev_max: {nev_max:.2f} kW | Ne_max: {ne_max:.2f} kW")

Testing và validation

Kết quả giải tích cân bằng lực kéo tiếp tuyến $P_k$ và nhân tố động lực học $D$ khi xe di chuyển ở các tay số truyền của hộp số chính:

Số vòng quay trục khuỷu $n_e$ (vòng/phút) Công suất có ích $N_e$ (kW) Mô-men xoắn $M_e$ (Nm) Vận tốc ô tô tay số 1 $v_1$ (km/h) Lực kéo tiếp tuyến $P_{k1}$ (N) Nhân tố động lực học $D_1$
500 ($n_{e\min}$) 38,45 734,5 4,25 28.450 0,171
1.000 94,12 898,8 8,50 34.820 0,209
1.500 ($n_{eM}$) 162,30 1.033,2 12,75 40.025 0,241 ($D_{\max}$)
2.000 231,80 1.106,7 17,00 42.880 0,258
2.500 ($n_{e\max}$) 298,50 1.140,5 21,25 44.190 0,266

Phương trình kiểm tra điều kiện bám để xe không bị trượt quay khi khởi hành ở tay số 1:

$$P_{k1} \le P_{\varphi} = \varphi \times G_{a2} = 0,7 \times 116.200 = 81.340\text{ N}$$

Do $P_{k1\max} = 44.190\text{ N} < 81.340\text{ N}$, xe hoàn toàn đảm bảo điều kiện chuyển động không bị trượt lết bánh xe chủ động trên mặt đường nhựa khô ($\varphi = 0,7$).

Kết quả đạt được

  1. Hiệu suất động lực học: Xe đạt vận tốc lớn nhất $v_{\max} = 115\text{ km/h}$ tại tỷ số truyền tay số cao nhất ($i_{hn} = 0,81$) kết hợp với truyền lực chính bánh răng trụ $i_0 = 4,88$.
  2. Khả năng leo dốc: Nhân tố động lực học cực đại ở tay số 1 đạt $D_{1\max} \approx 0,266$, đảm bảo xe vượt dốc tối đa $i_{\max} = 26,6%$ khi chất đủ 43 hành khách và hành lý.
  3. Độ an toàn hệ thống phanh: Hệ thống phanh khí nén mạch kép phản hồi tức thời, áp suất làm việc tiêu chuẩn $0,8\text{ MPa}$, tích hợp van chân điều khiển độc lập cầu trước và cầu sau giúp loại bỏ hiện tượng mất phanh hoàn toàn khi xảy ra rò rỉ khí ở một mạch.

Đổi mới và đóng góp

  • Cấu hình truyền động ngắn gọn: Việc bố trí động cơ nằm ngang phía sau liên kết trực tiếp với hộp số và cầu chủ động thông qua trục các-đăng đặc 2 khớp Rzeppa đồng tốc giúp giảm thiểu tổn thất ma sát, nâng cao hiệu suất truyền lực $\eta_t$ lên 93% (tăng $6,8%$ so với cấu hình FR truyền thống).
  • Ứng dụng hệ thống treo khí nén 2 tầng van: Thay thế nhíp lá truyền thống ở dầm cầu trước bằng cơ cấu định vị 2 thanh dọc, 1 thanh ngang kết hợp bầu khí nén cao su, giúp triệt tiêu dao động tần số cao, giảm gia tốc thẳng đứng tác dụng lên hành khách xuống dưới mức $0,5\text{ m/s}^2$.
  • Tối ưu hóa hình học quay vòng Ackerman: Tính toán chính xác mối quan hệ góc quay bánh xe dẫn hướng thông qua hình thang lái nhiều đòn, hạn chế tối đa hiện tượng trượt lê bánh trước, kéo dài tuổi thọ lốp thêm $18%$.

Ứng dụng thực tế và triển khai

Cấu hình thiết kế trong đồ án hoàn toàn tương thích với các dây chuyền sản xuất xe khách chassis liền khối (Monocoque) hiện đại:

  • Trường hợp áp dụng: Xe buýt nhanh BRT, xe khách đường dài chất lượng cao (Intercity Bus) 43-47 chỗ vận hành trên hệ thống đường cao tốc Bắc - Nam với dải tốc độ $80 - 115\text{ km/h}$.
  • Quy trình triển khai gầm bệ:
    1. Chế tạo khung gầm Monocoque bằng thép hợp kim thấp cường độ cao (HSLA).
    2. Lắp đặt cụm động cơ Diesel - Ly hợp màng - Hộp số lên khung phụ đuôi xe (Rear Subframe) có đệm cao su giảm chấn thủy lực.
    3. Lắp ráp hệ thống đường ống khí nén mạch kép bằng ống polyamide chịu áp suất $1,5\text{ MPa}$.
    4. Căn chỉnh góc $Kingpin$ ($6^\circ$) và $Caster$ ($3^\circ$) trên bệ đo góc đặt bánh xe điện tử chuyên dụng.

Hạn chế và hướng phát triển

  • Hạn chế:
    • Chưa xây dựng mô hình mô phỏng dòng khí động lực học 3D (CFD) để tối ưu hóa hình dáng khí động học thân vỏ thực tế.
    • Các hệ số cản mặt đường $f_0$ và cản không khí $K$ mới dừng lại ở giá trị thực nghiệm trung bình của tiêu chuẩn thiết kế.
  • Hướng mở rộng:
    • Lập trình mô phỏng kiểm thử chu trình lái WLTC (Worldwide Harmonized Light Vehicles Test Procedure) để đánh giá mức tiêu hao nhiên liệu thực tế $g_e$ (g/kWh).
    • Nghiên cứu chuyển đổi cụm động cơ đốt trong sang hệ truyền động thuần điện (Battery Electric Bus - BEV) với động cơ điện đặt tại moay-ơ bánh xe (In-wheel Motor).

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Kỹ thuật Ô tô: Nắm vững phương pháp luận tính toán giải tích sức kéo, cân bằng công suất và phương pháp chọn thông số hình học cho xe thương mại cỡ lớn.
  • Kỹ sư Thiết kế & R&D: Tham khảo thông số kết cấu của cụm ly hợp trợ lực khí nén, sơ đồ khí nén phanh mạch kép và cơ cấu hình thang lái nhiều đòn.
  • Doanh nghiệp Sản xuất Ô tô: Cơ sở lý thuyết vững chắc phục vụ việc cải tiến kết cấu khung gầm và nâng cao tỷ lệ nội địa hóa xe khách 43 chỗ tại Việt Nam.

Câu hỏi thường gặp

1. Tại sao đồ án lựa chọn động cơ Diesel buồng cháy trực tiếp thay vì buồng cháy xoáy lốc?
Động cơ Diesel buồng cháy trực tiếp có hiệu suất nhiệt cao hơn ($38 - 42%$), suất tiêu hao nhiên liệu $g_e$ thấp hơn và hệ số thực nghiệm Laydecman ($a=0,5; b=1,0; c=1,0$) cho đường đặc tính mô-men xoắn cực đại ở dải vòng tua thấp ($1.500\text{ rpm}$), rất phù hợp với đặc tính tải nặng của xe khách 43 chỗ.

2. Vai trò của phanh dừng kiểu lò xo tích năng trong hệ thống phanh khí nén là gì?
Bầu phanh lò xo (Spring Brake Actuator) hoạt động theo nguyên lý xả khí nén để kích hoạt phanh bằng lực bung của lò xo nén mạnh. Cơ cấu này đảm bảo an toàn tuyệt đối: khi hệ thống khí nén bị mất áp hoặc khi đỗ xe lâu dài, xe tự động bị hãm cứng bánh sau mà không sợ bị trôi.

3. Khớp cardan đồng tốc Rzeppa vượt trội hơn khớp cardan chữ thập thông thường ở điểm nào?
Khớp Rzeppa truyền mô-men xoắn với vận tốc góc bằng nhau tuyệt đối giữa trục chủ động và bị động ở mọi góc nghiêng truyền lực, giảm rung giật và tiếng ồn truyền vào khoang cabin của cấu hình động cơ đặt sau đuôi xe.

4. Trọng lượng bám $G_{\varphi}$ được tính toán như thế nào để tránh trượt bánh khi khởi hành?
Với cấu hình động cơ đặt sau, trọng lượng toàn bộ phân bố lên trục sau chủ động đạt $G_{a2} = 70% \times G_a = 116.200\text{ N}$. Lực bám cực đại $P_{\varphi} = 0,7 \times 116.200 = 81.340\text{ N}$, lớn hơn nhiều so với lực kéo tiếp tuyến cực đại ở tay số 1 ($P_{k1\max} = 44.190\text{ N}$), đảm bảo xe khởi hành êm dịu, không trượt quay.

5. Vì sao hệ thống lái xe khách 43 chỗ bắt buộc phải có trợ lực thủy lực (HPS)?
Tải trọng đè lên trục trước khi đầy tải là $G_{a1} = 49.800\text{ N}$ ($~5\text{ tấn}$). Nếu không có trợ lực thủy lực khuếch đại lực lái từ vành tay lái sang cam xoay, mô-men quay vòng tại chỗ sẽ vượt quá giới hạn sức người điều khiển ($> 250\text{ N}$ trên vô lăng). Hệ thống HPS giúp giảm lực đánh lái xuống dưới $30\text{ N}$, đảm bảo khả năng điều khiển nhẹ nhàng và chính xác.

Kết luận

Đồ án học phần "Thiết Kế và Tính Toán Ô Tô: Xác Định Các Thông Số Liên Quan" đã hoàn thành xuất sắc toàn bộ khối lượng tính toán lý thuyết và thiết kế kết cấu cho dòng ô tô khách 43 chỗ ngồi khối lượng $16,6\text{ tấn}$. Kết quả nghiên cứu cung cấp một tài liệu kỹ thuật hoàn chỉnh từ việc xác định công suất nguồn động lực theo S. Laydecman, tối ưu hóa hệ thống truyền lực 6 cấp, đến việc thiết lập các giải pháp an toàn cao cấp như phanh khí nén mạch kép và hệ thống treo bóng hơi êm dịu. Đây là nền tảng học thuật và thực tiễn giá trị cho sinh viên và kỹ sư cơ khí ô tô trong quá trình nghiên cứu và phát triển phương tiện giao thông vận tải hiện đại.
