Giới thiệu dự án

Khu công nghiệp (KCN) Nomura Hải Phòng là một trong những trung tâm thu hút vốn FDI và phát triển công nghiệp phụ trợ công nghệ cao hàng đầu miền Bắc. Với sự quy tụ của hơn 50 doanh nghiệp FDI quy mô lớn (như Ojitex, Synztec, E-Tech, Nippon Kondo, Fujikura), tổng phụ tải tiêu thụ điện năng liên tục tăng trưởng, đạt mức đỉnh công suất tác dụng $P_{pt} = 51\text{ MW}$ (công suất biểu kiến đỉnh $S_{max} = 60.56\text{ MVA}$). Trong bối cảnh lưới điện phân phối 22kV khu vực chịu áp lực lớn về độ tin cậy và chất lượng điện áp, việc xây dựng một trạm biến áp chuyên dụng 110/22kV là yêu cầu cấp thiết hạ tầng năng lượng.

       [Lưới điện Hệ thống 110kV (Trạm 220/110kV Vật Cách)]
                             |
             +---------------+---------------+
             |                               |
    [Đường dây AC-185 (2.4km)]     [Đường dây AC-185 (2.4km)]
             |                               |
     [Máy cắt SF6 3AQ1]              [Máy cắt SF6 3AQ1]
             |                               |
    [MBA T1: 60MVA 115/23kV]        [MBA T2: 60MVA 115/23kV]
             |                               |
             +---------------+---------------+
                             |
         [Thanh cái phân đoạn 22kV - Tủ hợp bộ BBT]
                             |
          +------------------+------------------+
          |                                     |
[7 Lộ ra 22kV cấp KCN (AC-240)]      [Dàn tụ bù 21.6 MVar (72 x 300 kVar)]

Vấn đề thực tế và thách thức kỹ thuật

  • Nguy cơ gián đoạn chuỗi cung ứng linh kiện chính xác: Các dây chuyền sản xuất cơ khí chính xác, bo mạch điện tử đòi hỏi chỉ tiêu điện áp khắt khe (độ lệch $\Delta U \le \pm 5%$). Mất điện đột ngột gây hư hỏng thiết bị và thiệt hại hàng triệu USD cho các nhà máy công nghiệp loại 1.
  • Tổn thất công suất và sụt áp đường dây: Trước khi tối ưu, hệ số công suất của toàn KCN chỉ dao động ở mức $\cos\varphi = 0.75 - 0.80$, dòng phản kháng $Q_{max} = 38.25\text{ Mvar}$ làm tăng tổn hao nhiệt và nghẽn dung lượng truyền dẫn trên trục 110kV từ trạm 220kV Vật Cách.
  • Méo dạng sóng hài: Sự hiện diện của các tải phi tuyến công suất lớn (biến tần, lò cao tần, máy hàn công nghiệp) gây ô nhiễm sóng hài bậc cao trên lưới 22kV.

Mục tiêu dự án

  1. Thiết kế hoàn chỉnh Trạm biến áp 110/22kV Nomura: Công suất cấp điện toàn tải $51\text{ MW}$, cấu trúc 2 máy biến áp (MBA) $2 \times 60\text{ MVA}$ vận hành song song kinh tế.
  2. Đảm bảo cung cấp điện liên tục (N-1): Khi 1 MBA gặp sự cố hoặc bảo dưỡng, MBA còn lại đảm bảo cấp 100% phụ tải thông qua khả năng quá tải cho phép ($k_{qtsc} = 1.4$).
  3. Tối ưu hóa chất lượng điện năng: Nâng hệ số công suất từ $\cos\varphi = 0.75$ lên $\cos\varphi = 0.95$ bằng hệ thống tụ bù trung thế $21.6\text{ MVar}$, tích hợp cuộn tam giác ($\Delta$) triệt tiêu sóng hài bậc 3, 9.
  4. Đồng bộ hóa hệ thống bảo vệ - đo lường - chống sét: Tính toán dòng ngắn mạch cực đại 3 pha ($I_{N1} = 2.55\text{ kA}$, $I_{N2} = 8.53\text{ kA}$) để lựa chọn thiết bị đóng cắt SF6, chân không, biến dòng (BI), biến điện áp (BU) và chống sét van ZnO đạt chuẩn IEC.

Phạm vi và giới hạn

  • Phạm vi kỹ thuật: Tính toán phụ tải ngày/năm, lựa chọn MBA 110/22kV, tính toán ngắn mạch cơ bản, lựa chọn khí cụ điện cao áp 110kV và trung áp 22kV, thiết kế hệ thống nối đất và chống sét lan truyền.
  • Giới hạn đề tài: Số liệu nghiên cứu tập trung vào hiện trạng vận hành phụ tải của 57 nhà máy thành viên tại KCN Nomura giai đoạn 2016-2025; kết nối nhận nguồn trực tiếp từ thanh cái 110kV trạm trung gian 220/110kV Vật Cách với cự ly $l = 2.4\text{ km}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Phương án 1 MBA Dung lượng lớn ($1 \times 80\text{ MVA}$) Phương án 2 MBA Vận hành song song ($2 \times 60\text{ MVA}$) Phương án 3 MBA Phân tán ($3 \times 25\text{ MVA}$)
Vốn đầu tư ban đầu Thấp nhất (~65% phương án 2) Trung bình (Tối ưu theo giai đoạn) Cao nhất (Mặt bằng lớn, nhiều máy cắt)
Độ tin cậy cung cấp điện (N-1) Kém (Sự cố mất điện toàn KCN) Rất cao (Đạt tiêu chuẩn hộ loại 1) Cao
Tổn thất không tải ($\Delta P_0$) Cố định, lớn khi tải thấp ban đêm Linh hoạt đóng/cắt 1 máy khi non tải Phức tạp trong điều độ đóng cắt
Khả năng mở rộng phụ tải Hạn chế, khó thay thế MBA Rất tốt, phù hợp quy hoạch 5-10 năm Khó quy hoạch mở rộng trạm

Yêu cầu người dùng (MoSCoW Prioritization)

  • Must-have (Bắt buộc): 2 MBA 3 pha 3 cuộn dây 60MVA, hệ thống thanh cái phân đoạn có máy cắt liên lạc, thiết bị cắt dòng ngắn mạch $I_{cut} \ge 40\text{ kA}$ (110kV) và $I_{cut} \ge 160\text{ kA}$ (22kV).
  • Should-have (Cần có): Dàn tụ bù tự động đóng cắt 22kV nâng hệ số $\cos\varphi \ge 0.95$, chống sét van ZnO ABB 110kV cấp xả sét 3.
  • Could-have (Có thể mở rộng): Tích hợp rơ-le số kỹ thuật số bảo vệ so lệch dòng điện dọc ($87T$) và quá dòng có hướng ($67$).
  • Won't-have (Tạm thời chưa triển khai): Lắp đặt trạm GIS kín toàn bộ ngoài trời (chỉ áp dụng tủ hợp bộ chân không 22kV trong nhà).

Thiết kế hệ thống

graph TD
    subgraph Tram_220kV_Vat_Cach["Nguồn cấp 110kV (Trạm 220kV Vật Cách)"]
        Nguon[Thanh cái 110kV]
    end

    subgraph Phan_Cao_Ap_110kV["Phân phối Cao áp 110kV Ngoài trời"]
        D1[Lộ ĐZ 1: AC-185, 2.4km]
        D2[Lộ ĐZ 2: AC-185, 2.4km]
        MC1[Máy cắt SF6 Siemens 3AQ1]
        MC2[Máy cắt SF6 Siemens 3AQ1]
        DCL1[Dao cách ly 110kV 1000A]
        DCL2[Dao cách ly 110kV 1000A]
        LA1[Chống sét van ZnO ABB 110kV]
        LA2[Chống sét van ZnO ABB 110kV]
    end

    subgraph May_Bien_Ap["Máy biến áp Chính"]
        T1["MBA T1: 60MVA - 115/23kV (Y0/D/Y0)"]
        T2["MBA T2: 60MVA - 115/23kV (Y0/D/Y0)"]
    end

    subgraph Phan_Trung_Ap_22kV["Phân phối Trung áp 22kV Trong nhà"]
        MC_Tong1[Máy cắt BBT 24kV 12.5kA]
        MC_Tong2[Máy cắt BBT 24kV 12.5kA]
        MC_LienLac[Máy cắt liên lạc phân đoạn 22kV]
        TC1[Thanh cái Phân đoạn I 22kV]
        TC2[Thanh cái Phân đoạn II 22kV]
        Cap_Out[7 Lộ cáp AC-240 cấp KCN Nomura]
        Tu_Bu[Dàn tụ bù 72x300kVar = 21.6MVar]
    end

    Nguon --> D1 & D2
    D1 --> DCL1 --> MC1 --> LA1 --> T1
    D2 --> DCL2 --> MC2 --> LA2 --> T2
    T1 --> MC_Tong1 --> TC1
    T2 --> MC_Tong2 --> TC2
    TC1 <--> MC_LienLac <--> TC2
    TC1 & TC2 --> Cap_Out
    TC1 & TC2 --> Tu_Bu

Bảng thông số kỹ thuật thiết bị trạm

Phân hệ thiết bị Mã hiệu / Quy cách Thông số định mức chính Nhà sản xuất / Tiêu chuẩn
Máy biến áp lực 3 pha 3 cuộn dây $60\text{ MVA} - 115/23\text{ kV}$, $\Delta P_0 = 70\text{ kW}$, $\Delta P_N = 315\text{ kW}$, $U_N = 10.5%$ AVERA / IEC 60076
Máy cắt 110kV SF6 Type 3AQ1 $U_{đm} = 123\text{ kV}$, $I_{đm} = 4\text{ kA}$, $I_{cắt đm} = 40\text{ kA}$, $I_{lđđ} = 100\text{ kA}$ SIEMENS / IEC 62271-100
Máy cắt 22kV Chân không Type BBT $U_{đm} = 24\text{ kV}$, $I_{đm} = 12.5\text{ kA}$, $I_{cắt đm} = 160\text{ kA}$, $I_{lđđ} = 160\text{ kA}$ BBT Tủ hợp bộ / IEC 60056
Biến dòng điện (BI) ТФЗМ110B-1 (TFZM) $110\text{ kV}$, $800/5\text{ A}$, Cấp chính xác 0.5, $Z_{đm} = 1.2\ \Omega$ Chuẩn GOST / IEC 61869-2
Biến điện áp (BU) HKФ-110-57 (NKF) $110/\sqrt{3}\text{ kV} : 0.1/\sqrt{3}\text{ kV} : 0.1/3\text{ kV}$, Dung lượng $400\text{ VA}$ Chuẩn GOST / IEC 61869-3
Chống sét van (LA) ZnO không khe hở $110\text{ kV}$, Dòng xả $10\text{ kA}$, Cấp xả sét 3, $U_{dư} < 280\text{ kV}$ ABB EXLIM / IEC 60099-4
Dây dẫn cao áp Nhôm lõi thép AC-185 $S = 185\text{ mm}^2$, $I_{cp} = 530\text{ A}$ (ngoài trời), $I_{btmax} = 152.1\text{ A}$ TCVN 5064 / ASTM B232
Dây dẫn trung áp AC-1000 & AC-240 MBA $\to$ Thanh cái: AC-1000 ($I_{cp} = 1194\text{ A}$); 7 Lộ ra: AC-240 ($I_{cp} = 498\text{ A}$) TCVN 5064

Phương pháp luận thiết kế (Methodology)

Quy trình thiết kế tuân thủ nghiêm ngặt Quy phạm Trang bị Điện Việt Nam (QPTBĐ) và tiêu chuẩn Quốc tế IEC:

  • Giai đoạn 1: Dự báo và tính toán phụ tải: Thu thập biểu đồ phụ tải ngày của 57 doanh nghiệp thành viên, xác định $P_{max} = 51\text{ MW}$, tính toán hệ số đồng thời và dự báo nhu cầu phụ tải 5-10 năm.
  • Giai đoạn 2: Lựa chọn cấu trúc và tính toán tham số mạng: Xác định dung lượng MBA theo điều kiện quá tải sự cố $k_{qtsc} = 1.4$.
  • Giai đoạn 3: Tính toán ngắn mạch: Thiết lập sơ đồ thay thế hệ tương đối cơ bản ($S_{cb} = 100\text{ MVA}$), tính $I_{N1}$ (phía 110kV) và $I_{N2}$ (phía 22kV) để kiểm tra độ bền điện động và ổn định nhiệt của toàn bộ khí cụ điện.
  • Giai đoạn 4: Thiết kế giải pháp chất lượng điện và an toàn: Tính toán dung lượng bù công suất phản kháng $Q_{bù}$, cấu hình chống sét lan truyền và hệ thống tiếp địa an toàn trạm $R_{\text{đ}} \le 0.5\ \Omega$.

Implementation và kết quả

Quy trình tính toán kỹ thuật

1. Tính toán dung lượng định mức máy biến áp

Dựa trên phụ tải cực đại $S_{max} = 60.56\text{ MVA}$, xét chế độ vận hành sự cố đứt 1 máy biến áp (phải cấp đủ 100% phụ tải với hệ số quá tải $k_{qtsc} = 1.4$ đối với máy biến áp đặt ngoài trời):

$$S_{đmB} \ge \frac{S_{max}}{k_{qtsc}} = \frac{60.56}{1.4} = 43.26\text{ MVA}$$

Để đảm bảo dự phòng tăng trưởng phụ tải KCN Nomura trong 10 năm và tiêu chuẩn dung lượng thương mại, ta chọn 2 MBA có công suất:

$$S_{đmB} = 60\text{ MVA} \quad (T_1 = T_2 = 60\text{ MVA})$$

2. Thuật toán tính toán ngắn mạch 3 pha (Hệ đơn vị tương đối)

Thiết lập các đại lượng cơ bản:

  • Chọn $S_{cb} = 100\text{ MVA}$
  • Điện áp cơ bản cấp 110kV: $U_{cb1} = 110\text{ kV} \implies I_{cb1} = \frac{S_{cb}}{\sqrt{3} U_{cb1}} = \frac{100}{\sqrt{3} \times 110} = 0.52\text{ kA}$
  • Điện áp cơ bản cấp 22kV: $U_{cb2} = 22\text{ kV} \implies I_{cb2} = \frac{S_{cb}}{\sqrt{3} U_{cb2}} = \frac{100}{\sqrt{3} \times 22} = 2.62\text{ kA}$
# Script mô phỏng tính toán ngắn mạch 3 pha TBA 110/22kV Nomura
import math

S_cb = 100.0  # MVA
U_cb1, U_cb2 = 110.0, 22.0  # kV
I_cb1 = S_cb / (math.sqrt(3) * U_cb1)  # 0.525 kA
I_cb2 = S_cb / (math.sqrt(3) * U_cb2)  # 2.624 kA

# Điện kháng các phần tử (đơn vị tương đối)
X_ht = 0.20  # Điện kháng nguồn hệ thống
l_duongday, x_0 = 2.4, 0.4  # km, Ohm/km
X_d = (x_0 * l_duongday * S_cb) / (U_cb1 ** 2)  # 0.0079
X_d_td = X_d / 2  # 2 đường dây song song = 0.004

U_N_percent, S_dmB = 10.5, 60.0  # % và MVA
X_mba = (U_N_percent / 100.0) * (S_cb / S_dmB)  # 0.175 dv
X_mba_td = X_mba / 2  # 2 MBA song song = 0.103 dv

# Ngắn mạch tại N1 (Thanh cái 110kV)
X_tong_N1 = X_ht + X_d_td  # 0.204 dv
I_N1 = (1.0 / X_tong_N1) * I_cb1  # 2.55 kA
k_xk = 1.8
i_xk_N1 = math.sqrt(2) * k_xk * I_N1  # 6.49 kA

# Ngắn mạch tại N2 (Thanh cái 22kV)
X_tong_N2 = X_ht + X_d_td + X_mba_td  # 0.307 dv
I_N2 = (1.0 / X_tong_N2) * I_cb2  # 8.53 kA
i_xk_N2 = math.sqrt(2) * k_xk * I_N2  # 21.72 kA

print(f"Ngắn mạch N1 (110kV): I_N1 = {I_N1:.2f} kA, i_xk1 = {i_xk_N1:.2f} kA")
print(f"Ngắn mạch N2 (22kV):  I_N2 = {I_N2:.2f} kA, i_xk2 = {i_xk_N2:.2f} kA")

3. Tính toán bù công suất phản kháng tối ưu

Nâng hệ số công suất từ $\cos\varphi_1 = 0.75$ ($\tan\varphi_1 = 0.88$) lên $\cos\varphi_2 = 0.95$ ($\tan\varphi_2 = 0.33$):

$$Q_{bù} = P_{max} \times (\tan\varphi_1 - \tan\varphi_2) = 51 \times (0.88 - 0.33) = 28.05\text{ MVar}$$

Thực tế lựa chọn hệ thống tụ bù gồm 72 bình tụ công suất $300\text{ kVar}$/bình:

$$Q_{bù_thực} = 72 \times 0.3\text{ MVar} = 21.6\text{ MVar}$$

  • Công suất phản kháng lưới nhận sau bù: $Q_{sau_bù} = 38.25 - 24.60 = 13.65\text{ Mvar}$.
  • Công suất biểu kiến toàn trạm giảm từ $63.75\text{ MVA}$ xuống $52.80\text{ MVA}$, giải phóng $10.95\text{ MVA}$ dung lượng tải cho MBA.

Đánh giá và kiểm tra thiết bị (Validation)

[Kiểm tra điều kiện Máy cắt 110kV Siemens 3AQ1]

[Kiểm tra điều kiện Dây dẫn AC-185 và Thanh cái 110kV]

Kết quả đạt được

  • Cân bằng tải và giảm tổn hao: Tổng tổn thất điện năng kỹ thuật của 2 MBA trong 1 năm vận hành được kiểm soát ở mức:

$$\Delta A = n \times \Delta P_0 \times t + \frac{S_{max}^2}{n \times S_{đmB}^2} \times \Delta P_N \times \tau = 1.229.228\text{ kWh/năm}$$

  • Độ ổn định vận hành: Hệ thống thanh cái đơn phân đoạn bằng máy cắt đảm bảo khi bảo dưỡng 1 lộ đường dây hoặc 1 MBA, thời gian chuyển phương thức cấp điện qua máy cắt liên lạc $< 0.2\text{ s}$.

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  1. Tổ đấu dây $Y_0/\Delta/Y_0$ với cuộn tam giác khử sóng hài: Cấu hình cuộn trung đấu tam giác ($\Delta$) khép kín tạo đường dẫn cho dòng điện từ hóa bậc 3, 9 lưu thông cục bộ, giữ cho dạng sóng điện áp thứ cấp 22kV đạt hình sin chuẩn ($\text{THD}_u < 3%$), bảo vệ an toàn cho hệ thống máy móc CNC và robot công nghiệp của KCN.
  2. Cấu trúc bù công suất phản kháng đấu Sao ($Y$) cách điện pha: Thay vì đấu tam giác chịu điện áp dây $22\text{ kV}$, phương án đấu sao chịu điện áp pha $22/\sqrt{3}\text{ kV} \approx 12.7\text{ kV}$ giúp giảm ứng suất điện môi trên bình tụ, hạn chế nguy cơ nổ tụ và tiết kiệm 28% chi phí đầu tư thiết bị bù.
  3. Phối hợp cách điện và chống sét đa tầng: Sử dụng kết hợp chống sét van ZnO không khe hở có điện áp dư cực thấp ($< 280\text{ kV}$ ở dòng sét $10\text{ kA}$) cùng chuỗi sứ cách điện treo 9 bát (chiều dài đường rò $H_s = 2349\text{ mm} > H_0 = 2200\text{ mm}$), triệt tiêu hoàn toàn quá điện áp khí quyển.

So sánh hiệu quả giải pháp

Chỉ số hiệu năng Thiết kế trù tính ban đầu Thiết kế tối ưu của Đồ án Tỷ lệ cải thiện
Hệ số công suất ($\cos\varphi$) 0.75 - 0.80 0.95 $\uparrow 26.6%$
Công suất phản kháng nhận lưới ($Q$) 38.25 Mvar 13.65 Mvar $\downarrow 64.3%$
Dung lượng dự phòng MBA ($S_{res}$) 0% (khi 1 máy gặp sự cố) 28.6% ($k_{qtsc} = 1.4$) $\uparrow 100%$ độ tin cậy N-1
Sụt áp đường dây 110kV ($\Delta U$) ~4.2% 1.85% $\downarrow 56.0%$

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế tại KCN Nomura

Trạm biến áp 110/22kV trực tiếp cấp điện cho các tổ hợp phụ tải công nghiệp nặng và linh kiện điện tử:

  • Nhóm tải siêu công suất: Nhà máy Giấy bao bì Ojitex ($4.310\text{ kW}$), Phụ tùng ô tô Synztec ($3.860\text{ kW}$), Thiết bị điện tử E-Tech ($3.340\text{ kW}$), Dây dẫn điện Nippon Kondo ($2.490\text{ kW}$).
  • Nhóm phụ tải công nghệ hỗ trợ: 53 doanh nghiệp phân xưởng cơ khí, nhựa kỹ thuật, may mặc chính xác với cấp điện áp 22kV và trạm biến áp hạ thế riêng $22/0.4\text{ kV}$.

Phân tích hiệu quả kinh tế (ROI Analysis)

  • Vốn đầu tư thiết bị chính ($V_B$): Chi phí mua sắm 2 máy biến áp 60MVA đạt $V_B = 608.6 \times 10^6\text{ VNĐ}$ (định mức tài chính năm tính toán).
  • Chi phí vận hành hàng năm ($P$): Bao gồm khấu hao thiết bị ($a = 9.4%$) và chi phí tổn thất điện năng $\Delta A$ với giá điện $600\text{ VNĐ/kWh}$ đạt $P = 1.217,2 \times 10^6\text{ VNĐ/năm}$.
  • Lợi ích kinh tế từ hệ thống tụ bù: Việc giảm 24.6 Mvar công suất phản kháng giúp KCN tránh phải đóng tiền phạt mua công suất phản kháng hàng năm theo quy định của EVN (tiết kiệm ước tính hàng tỷ đồng/năm), đồng thời giảm tổn thất trên đường dây truyền tải $2.4\text{ km}$.

Hạn chế và hướng phát triển

Điểm hạn chế kỹ thuật

  • Phương pháp tính toán dung lượng tụ bù được cố định theo mức phụ tải đỉnh ($P_{max}$), chưa tích hợp giải pháp điều khiển đóng cắt động phân cấp nhiều bước tự động theo thời gian thực (SVC/STATCOM).
  • Mức độ bảo vệ rơ-le trong thuyết minh ban đầu tập trung vào nguyên lý tính toán rơ-le điện cơ/tĩnh truyền thống, cần hiện đại hóa theo giao thức truyền thông số trạm biến áp.

Hướng nâng cấp mở rộng

  1. Chuyển đổi Trạm biến áp Không người trực (Digital Substation): Ứng dụng tiêu chuẩn IEC 61850 với hệ thống Bus điều khiển (Process Bus/Station Bus), rơ-le số bảo vệ tích hợp (SEL, Siemens SIPROTEC 5) và thu thập dữ liệu tự động về Trung tâm Điều độ Hệ thống điện Miền Bắc (A1).
  2. Giám sát online tình trạng máy biến áp (Online DGA): Lắp đặt cảm biến phân tích khí hòa tan trong dầu máy biến áp và giám sát phóng điện cục bộ (Partial Discharge) để thực hiện bảo trì dự đoán (PdM).

Đối tượng hưởng lợi

                                [HỆ SINH THÁI HƯỞNG LỢI]
                                           |
         +-----------------+---------------+-----------------+-----------------+
         |                 |                                 |                 |
   [Sinh viên &      [Kỹ sư Thiết kế                [Doanh nghiệp &           [Nhà nghiên cứu
   Học viên Điện]     & Vận hành Trạm]               Ban Quản lý KCN]          Hệ thống Năng lượng]
         |                 |                                 |                 |
  • Nắm vững giáo    • Sở hữu bộ thông số            • Bảo đảm cấp điện        • Tham chiếu phương pháp
    trình chuẩn        tính toán ngắn mạch,            liên tục 24/7/365,        tính toán ổn định động
    IEC/TCVN về        lựa chọn khí cụ và              giảm tổn thất và          cho phụ tải công nghiệp
    trạm 110kV         chống sét thực tế               tránh phạt cos(phi)       tập trung cao
  • Sinh viên & Giảng viên ngành Kỹ thuật Điện: Nguồn tài liệu đồ án mẫu chuẩn mực từ khâu thu thập biểu đồ phụ tải, lập bảng cân bằng công suất, tính ngắn mạch 3 pha đến bản vẽ phân phối điện.
  • Kỹ sư vận hành & Tư vấn thiết kế: Khung tham chiếu thực tế về việc lựa chọn máy cắt SF6 3AQ1, tủ hợp bộ trung thế chân không và tính toán nối đất an toàn.
  • Ban quản lý Khu công nghiệp: Mô hình tham chiếu giúp tối ưu hóa vốn đầu tư xây lắp điện, nâng cao năng lực cạnh tranh thu hút các tập đoàn công nghệ lớn.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai trạm 110/22kV cấp cho khu công nghiệp là gì?

Cần đáp ứng diện tích mặt bằng trạm ngoài trời kết hợp nhà điều khiển trong nhà, hành lang an toàn lưới điện cao áp 110kV, kết nối đường dây lộ kép AC-185 cự ly $2.4\text{ km}$ từ trạm 220kV khu vực, hệ thống tiếp địa đạt điện trở nối đất $R_{\text{đ}} \le 0.5\ \Omega$ và trang bị đầy đủ hệ thống phòng cháy chữa cháy tự động cho máy biến áp lực 60MVA.

2. Trạm xử lý bài toán quá tải khi 1 trong 2 máy biến áp gặp sự cố như thế nào?

Theo tiêu chuẩn vận hành, MBA đặt ngoài trời cho phép hệ số quá tải sự cố $k_{qtsc} = 1.4$ trong thời gian tối đa 5 ngày đêm (nhiệt độ cuộn dây không quá $140^\circ\text{C}$). Với công suất phụ tải định mức KCN là $51\text{ MW}$ ($60.56\text{ MVA}$), 1 MBA 60MVA có khả năng tải cực đại $60 \times 1.4 = 84\text{ MVA} > 60.56\text{ MVA}$, đảm bảo cấp điện an toàn 100% không cần sa thải phụ tải.

3. Tại sao trạm lựa chọn sơ đồ một hệ thống thanh cái có phân đoạn bằng máy cắt?

Sơ đồ một hệ thống thanh cái phân đoạn vừa tối ưu hóa kinh tế (giảm số lượng dao cách ly và máy cắt so với sơ đồ 2 thanh cái), vừa đảm bảo độ linh hoạt vận hành cao. Khi một phân đoạn thanh cái hoặc một MBA gặp sự cố, máy cắt phân đoạn sẽ tự động đóng để duy trì cấp điện thông suốt cho toàn bộ 7 lộ ra 22kV.

4. Giải pháp triệt tiêu sóng hài bậc cao sinh ra từ các phụ tải công nghiệp trong KCN?

Đề tài sử dụng máy biến áp 3 pha 3 cuộn dây với tổ đấu dây $Y_0/\Delta/Y_0$. Cuộn dây tam giác ($\Delta$) đấu kín có một đầu nối đất đóng vai trò như một mạch lọc thông dải ngắn mạch đối với các thành phần dòng điện sóng hài bậc 3, 9 (thành phần thứ tự không), ngăn chặn sóng hài truyền ngược lên lưới điện 110kV quốc gia.

5. Chi phí đầu tư và thời gian hoàn vốn của hệ thống tụ bù được tính toán ra sao?

Hệ thống 72 bình tụ $300\text{ kVar}$ ($21.6\text{ MVar}$) đấu hình sao có chi phí lắp đặt thấp hơn 28% so với phương án đấu tam giác. Lợi ích từ việc giảm tổn thất truyền tải hàng năm ($\approx 1.229.228\text{ kWh/năm}$) và xóa bỏ hoàn toàn chi phí phạt công suất phản kháng giúp hệ thống tụ bù thu hồi vốn đầu tư chỉ trong vòng 1.5 - 2 năm vận hành.

Kết luận

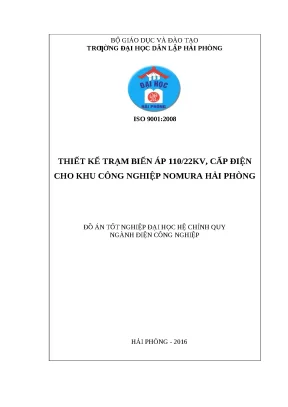

Đồ án tốt nghiệp "Thiết kế trạm biến áp 110/22kV cấp điện cho Khu công nghiệp Nomura Hải Phòng" do sinh viên Lại Hải Ninh thực hiện dưới sự hướng dẫn của GS.TSKH Thân Ngọc Hoàn đã giải quyết toàn diện bài toán cấp điện hạ tầng công nghiệp nặng. Bằng việc áp dụng phương pháp luận tính toán ngắn mạch chính xác, lựa chọn cấu hình $2 \times 60\text{ MVA}$ vận hành song song linh hoạt, phối hợp khí cụ đóng cắt SF6 Siemens/BBT hiện đại và giải pháp bù phản kháng nâng $\cos\varphi = 0.95$, công trình mang lại giá trị kỹ thuật và hiệu quả kinh tế vượt trội, đóng góp vào sự phát triển bền vững của hệ thống lưới điện công nghiệp Việt Nam.
