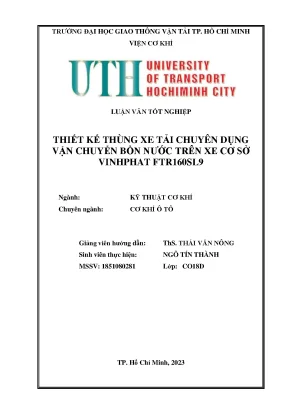

THIẾT KẾ THÙNG XE TẢI CHUYÊN DỤNG VẬN CHUYỂN BỒN NƯỚC TRÊN XE CƠ SỞ VINHPHAT FTR160SL9

Thiết kế thùng xe tải chuyên dụng chở bồn nước trên xe cơ sở Vĩnh Phát FTR160SL9. Đảm bảo an toàn, hiệu quả, tối ưu chi phí vận chuyển. Liên hệ ngay!

• Tác giả: Ngô Tín Thành
• Người hướng dẫn: ThS. Thái Văn Nông
• Trường học: Trường Đại Học Giao Thông Vận Tải
• Chuyên ngành: Kỹ Thuật Cơ Khí
• Đề tài: Thiết Kế Thùng Xe Tải Chuyên Dụng Chở Bồn Nước
• Loại tài liệu: luận văn
• Năm xuất bản: 2023
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN ĐỀ TÀI VÀ GIỚI THIỆU VỀ XE VẬN CHUYỂN BỒN NƯỚC
• 1.1. Mục đích và ý nghĩa của đề tài
• 1.2. Giới thiệu chung về xe vận chuyển bồn nước
• 1.2.1. Công dụng và chức năng
• 1.2.2. Đặc điểm về kết cấu xe
• 1.2.3. Cơ cấu nâng hạ sàn
• 1.2.3.1. Dây cáp nâng hạ
• 1.2.3.2. Hệ thống xi lanh thủy lực
• 1.3. Ô tô cơ sở và phương án thiết kế
• 2. CHƯƠNG 2: Ô TÔ CƠ SỞ VÀ PHƯƠNG ÁN THIẾT KẾ
• 2.1. Tổng thể ô tô cơ sở VINHPHAT FTR160SL9
• 2.2. Yêu cầu của xe sau thiết kế
• 2.3. Phân tích, chọn phương án thiết kế
• 2.4. Kết cấu thùng dự kiến
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Thiết Kế Thùng Xe Tải Chở Nước Giới Thiệu 55

Nước là tài nguyên thiết yếu, và bồn nước đóng vai trò quan trọng trong việc dự trữ cho sinh hoạt và sản xuất. Nhu cầu sử dụng bồn nước ngày càng tăng, kéo theo đó là nhu cầu vận chuyển lớn đến các đại lý. Để đáp ứng nhu cầu này, việc thiết kế thùng xe tải chuyên dụng chở nước trở nên cấp thiết, đảm bảo an toàn và hiệu quả kinh tế. Hiện nay, các nhà sản xuất, nhập khẩu và công ty vận chuyển cần có xe chuyên dụng, được thiết kế theo tiêu chuẩn thiết kế thùng xe tải chở nước, để đáp ứng yêu cầu thị trường và đảm bảo an toàn giao thông. Luận văn này tập trung vào thiết kế thùng xe bồn nước dựa trên xe cơ sở VINHPHAT FTR160SL9.

1.1. Mục Đích và Ý Nghĩa Của Luận Văn Về Thùng Chứa Nước

Luận văn này nhằm mục đích thiết kế xe tải chở bồn nước hai tầng dựa trên xe cơ sở VINHPHAT FTR160SL9, đáp ứng nhu cầu vận chuyển ngày càng tăng. Giải pháp thiết kế thùng xe bồn nước này đóng vai trò quan trọng trong việc tối ưu hóa chi phí vận chuyển, giảm thiểu rủi ro và đảm bảo an toàn hàng hóa. Thiết kế này đóng góp vào sự phát triển của ngành vận tải xe chở nước chuyên dụng tại Việt Nam, đồng thời nâng cao hiệu quả kinh tế cho các doanh nghiệp vận tải. Luận văn cũng là một tài liệu tham khảo hữu ích cho sinh viên ngành cơ khí ô tô, giúp họ tiếp cận và hiểu rõ hơn về quy trình thiết kế thùng xe tải.

1.2. Giới Thiệu Chung Về Xe Tải Bồn Nước và Ứng Dụng

Xe tải bồn nước được sử dụng rộng rãi để vận chuyển bồn nước đến các đại lý, đáp ứng nhu cầu của người tiêu dùng. Việc sử dụng xe chuyên dụng chở bồn nước giúp vận chuyển số lượng lớn hàng hóa một cách an toàn và hiệu quả, tiết kiệm chi phí vận chuyển. Có nhiều loại xe chở nước khác nhau, từ xe chở nước cỡ lớn (dạng xe tải cẩu) đến xe chở nước cỡ vừa, phù hợp với các loại bồn nước và khối lượng vận chuyển khác nhau. Ứng dụng thùng xe tải chở nước là rất đa dạng và quan trọng trong chuỗi cung ứng bồn nước.

II. Thách Thức Trong Thiết Kế Thùng Xe Tải Chở Nước Vấn Đề 57

Việc thiết kế thùng xe tải chở nước đặt ra nhiều thách thức. Một trong những thách thức lớn nhất là đảm bảo an toàn cho hàng hóa và người tham gia giao thông. Bồn nước, đặc biệt là khi chứa đầy, có thể gây mất cân bằng xe khi di chuyển, đặc biệt là trên các đoạn đường xấu. Ngoài ra, việc tối ưu hóa không gian thùng xe để chở được số lượng bồn nước lớn nhất cũng là một bài toán khó. Việc lựa chọn vật liệu chế tạo thùng xe tải chở nước phù hợp cũng rất quan trọng, đảm bảo độ bền, khả năng chịu tải và chống ăn mòn.

2.1. Yêu Cầu Kỹ Thuật Về An Toàn Thùng Xe Tải Chở Nước

An toàn thùng xe tải chở nước là yếu tố then chốt trong quá trình thiết kế. Thùng xe phải được thiết kế sao cho có thể chịu được tải trọng lớn và các lực tác động trong quá trình vận chuyển. Các mối hàn và liên kết phải được thực hiện chắc chắn, đảm bảo không bị nứt gãy trong quá trình sử dụng. Hệ thống phanh và treo của xe cũng cần được kiểm tra và nâng cấp để đáp ứng yêu cầu vận chuyển bồn nước. Đảm bảo tuân thủ các tiêu chuẩn thiết kế thùng xe tải chở nước về an toàn kỹ thuật.

2.2. Tối Ưu Hóa Không Gian và Tải Trọng Thùng Xe Bồn Nước

Việc tối ưu hóa không gian và tải trọng thùng xe bồn nước là một thách thức lớn. Cần phải thiết kế thùng xe sao cho có thể chở được số lượng bồn nước lớn nhất mà vẫn đảm bảo không vượt quá tải trọng cho phép của xe. Việc bố trí các bồn nước trong thùng xe cũng cần được tính toán kỹ lưỡng để đảm bảo phân bố tải trọng đều, tránh gây mất cân bằng xe. Cần xem xét đến các phương pháp thiết kế tối ưu thùng xe tải chở nước để giải quyết vấn đề này.

III. Phương Pháp Thiết Kế Thùng Xe Tải Chở Bồn Nước 2 Tầng 59

Luận văn đề xuất phương pháp thiết kế thùng xe tải chở bồn nước hai tầng dựa trên xe cơ sở VINHPHAT FTR160SL9. Phương pháp này tập trung vào việc tối ưu hóa không gian thùng xe, đảm bảo an toàn và dễ dàng trong quá trình vận chuyển. Thiết kế bao gồm việc xác định kích thước thùng hàng, lựa chọn kết cấu thùng hàng, tính toán khối lượng và độ bền thùng xe, và thiết kế hệ thống nâng hạ sàn.

3.1. Xác Định Kích Thước Thùng Hàng Xe Chở Nước Phù Hợp

Kích thước thùng hàng xe chở nước được xác định dựa trên kích thước của bồn nước và số lượng bồn nước cần vận chuyển. Cần phải tính toán kích thước sao cho thùng xe có thể chứa được số lượng bồn nước lớn nhất mà vẫn đảm bảo không vượt quá kích thước cho phép của xe. Kích thước cũng cần phải đảm bảo không gian để bốc dỡ hàng hóa dễ dàng và an toàn. Cần tham khảo các tiêu chuẩn thiết kế thùng xe tải chở nước để đảm bảo tuân thủ các quy định về kích thước.

3.2. Lựa Chọn Kết Cấu Thùng Hàng Chịu Lực Tốt Nhất

Kết cấu thùng hàng đóng vai trò quan trọng trong việc đảm bảo độ bền và khả năng chịu tải của thùng xe. Có nhiều loại kết cấu thùng hàng khác nhau, nhưng cần phải lựa chọn kết cấu phù hợp với yêu cầu vận chuyển bồn nước. Các kết cấu khung xương sàn cần được tính toán kỹ lưỡng để đảm bảo độ cứng vững và khả năng chịu lực. Các mặt hông và trước sau của thùng cũng cần được thiết kế để chịu được các lực tác động trong quá trình vận chuyển.

IV. Tính Toán Sức Bền Thùng Xe Tải Giải Pháp Chi Tiết 58

Việc tính toán sức bền thùng xe tải là bước quan trọng để đảm bảo an toàn và độ bền trong quá trình vận chuyển. Luận văn trình bày chi tiết các bước tính toán sức bền cho các bộ phận của thùng xe, bao gồm dầm ngang, đà dọc, thành bên và thành trước. Tính toán sử dụng các phương pháp phân tích ứng suất và biến dạng để xác định khả năng chịu tải của thùng xe.

4.1. Tính Bền Dầm Ngang Thùng Xe Tải Phương Pháp Chi Tiết

Tính bền dầm ngang thùng xe tải là một phần quan trọng trong việc đảm bảo an toàn. Dầm ngang là bộ phận chịu lực chính, cần phải tính toán kỹ lưỡng để đảm bảo không bị uốn cong hoặc gãy vỡ trong quá trình vận chuyển. Việc tính toán bao gồm xác định tải trọng tác dụng lên dầm, tính toán momen uốn và ứng suất, và kiểm tra xem ứng suất có vượt quá giới hạn cho phép hay không. Các thông số kỹ thuật thép U120x50 cần được xem xét trong quá trình tính toán.

4.2. Tính Bền Thành Bên Thùng Hàng Xe Tải Hướng Dẫn

Tính bền thành bên thùng hàng xe tải cũng rất quan trọng, đặc biệt khi xe di chuyển trên đường gồ ghề hoặc khi phanh gấp. Thành bên phải chịu được lực ngang do bồn nước tác động vào. Việc tính toán bao gồm xác định lực tác dụng lên thành bên, tính toán ứng suất và kiểm tra xem ứng suất có vượt quá giới hạn cho phép hay không. Cần xem xét bảng tính lực phân bố lên thành bên để có kết quả tính toán chính xác.

V. Ứng Dụng Thực Tế Thiết Kế Thùng Xe Kết Quả Nghiên Cứu 59

Sau khi hoàn thành thiết kế thùng xe tải chở nước, luận văn tiến hành đánh giá ứng dụng thực tế của thiết kế. Đánh giá bao gồm kiểm tra ổn định của xe sau thiết kế, tính toán sức kéo và xây dựng đặc tính động lực học. Kết quả cho thấy thiết kế thùng xe đáp ứng các yêu cầu về an toàn, độ bền và hiệu quả kinh tế.

5.1. Kiểm Tra Ổn Định Xe Sau Thiết Kế Thùng Xe Bồn Nước

Việc kiểm tra ổn định xe sau thiết kế thùng xe bồn nước là cần thiết để đảm bảo an toàn trong quá trình vận hành. Việc xác định tọa độ trọng tâm sau khi thiết kế giúp đánh giá khả năng chịu tải và ổn định của xe. Kiểm tra ổn định dọc và ngang của ô tô, đặc biệt khi chuyển động trên đường nghiêng, giúp đảm bảo xe không bị lật hoặc mất kiểm soát. Cần xem xét sơ đồ lực và momen tác dụng lên ô tô khi đứng yên hoặc di chuyển trên đường dốc.

5.2. Đánh Giá Sức Kéo và Động Lực Học Của Xe Chở Bồn Nước

Đánh giá sức kéo và động lực học của xe chở bồn nước sau thiết kế giúp xác định khả năng vận hành của xe trên các loại địa hình khác nhau. Xây dựng đặc tính ngoài của động cơ, đặc tính công suất và đặc tính kéo giúp hiểu rõ hơn về khả năng vận hành của xe. Việc xây dựng đồ thị gia tốc giúp đánh giá khả năng tăng tốc của xe, đảm bảo an toàn khi tham gia giao thông.

VI. Kết Luận và Tương Lai Thiết Kế Thùng Xe Tải Chở Nước 52

Thiết kế thùng xe tải chở nước hai tầng dựa trên xe cơ sở VINHPHAT FTR160SL9 là một giải pháp khả thi để đáp ứng nhu cầu vận chuyển bồn nước ngày càng tăng. Thiết kế đảm bảo an toàn, độ bền và hiệu quả kinh tế. Trong tương lai, cần tiếp tục nghiên cứu và phát triển các thiết kế thùng xe tiên tiến hơn, sử dụng các vật liệu mới và công nghệ hiện đại để nâng cao hiệu quả vận chuyển và giảm thiểu tác động đến môi trường.

6.1. Tổng Kết Về Thiết Kế Thùng Xe Tải Chở Nước Chuyên Dụng

Luận văn đã trình bày chi tiết quy trình thiết kế thùng xe tải chở nước chuyên dụng, từ việc xác định yêu cầu, lựa chọn phương án thiết kế, tính toán sức bền đến đánh giá ứng dụng thực tế. Thiết kế này là một đóng góp quan trọng vào lĩnh vực thiết kế xe chuyên dụng tại Việt Nam. Việc hoàn thiện thiết kế này góp phần nâng cao hiệu quả vận chuyển và đảm bảo an toàn giao thông.

6.2. Hướng Phát Triển Thiết Kế Thùng Xe Tải Chở Nước Trong Tương Lai

Trong tương lai, việc thiết kế thùng xe tải chở nước cần tập trung vào việc sử dụng các vật liệu nhẹ và bền hơn, áp dụng công nghệ mới để giảm thiểu trọng lượng xe và tiêu hao nhiên liệu. Các thiết kế cũng cần chú trọng đến tính thẩm mỹ và khả năng tái chế để giảm thiểu tác động đến môi trường. Nghiên cứu về phân tích ứng suất thùng xe tải chở nước cũng cần được đẩy mạnh để đảm bảo an toàn và độ bền cao nhất.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển kinh tế và nâng cao chất lượng cuộc sống tại Việt Nam, nhu cầu sử dụng bồn nước để dự trữ nước sinh hoạt và sản xuất ngày càng tăng cao. Theo ước tính, lượng bồn nước tiêu thụ trong nước đã tăng đáng kể trong những năm gần đây, kéo theo nhu cầu vận chuyển và phân phối sản phẩm này đến các đại lý và người tiêu dùng. Việc vận chuyển bồn nước đòi hỏi các phương tiện chuyên dụng đảm bảo an toàn, hiệu quả và tiết kiệm chi phí vận hành.

Luận văn tập trung vào thiết kế thùng xe tải chuyên dụng vận chuyển bồn nước dựa trên xe cơ sở VINHPHAT FTR160SL9, nhằm đáp ứng nhu cầu vận chuyển đa dạng và số lượng lớn bồn nước (khoảng 24 bồn 1000 lít cùng lúc). Nghiên cứu được thực hiện trong phạm vi thiết kế kỹ thuật tại TP. Hồ Chí Minh năm 2023, với mục tiêu tối ưu kết cấu thùng xe, hệ thống nâng hạ sàn tầng 2 bằng thủy lực, đảm bảo an toàn kỹ thuật và phù hợp quy chuẩn hiện hành như QCVN09:2015/BGTVT và Thông tư 42/2014/TT-BGTVT.

Kết quả nghiên cứu có ý nghĩa quan trọng trong việc phát triển các dòng xe tải chuyên dụng vận chuyển bồn nước, góp phần nâng cao hiệu quả logistics trong ngành sản xuất và phân phối bồn nước, đồng thời đảm bảo an toàn giao thông và bảo vệ môi trường.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình kỹ thuật cơ khí ô tô, bao gồm:

• Lý thuyết kết cấu chịu lực: Phân tích ứng suất, mô men uốn, và tính bền của các bộ phận thùng xe như dầm ngang, dầm dọc, thành bên, thành trước và sau thùng xe. Các tính toán dựa trên tiêu chuẩn vật liệu thép CT3 và các thông số kỹ thuật của thép định hình chữ U.
• Lý thuyết động học và động lực học ô tô: Xác định tọa độ trọng tâm, tính ổn định tĩnh ngang, ổn định khi chuyển động trên đường nghiêng và quay vòng, cũng như tính toán lực kéo, gia tốc và lực cản của xe tải sau khi thiết kế thùng chuyên dụng.
• Mô hình hệ thống thủy lực: Thiết kế và tính toán hệ thống xi lanh thủy lực nâng hạ sàn tầng 2, bao gồm lựa chọn bơm thủy lực, xi lanh và sơ đồ nguyên lý điều khiển.

Các khái niệm chính bao gồm: tải trọng phân bố, momen uốn, ứng suất cho phép, hệ số ma sát, lực quán tính ly tâm, và các thông số kỹ thuật của vật liệu và linh kiện thủy lực.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thiết kế kỹ thuật kết hợp với phân tích tính toán kỹ thuật và mô phỏng bằng phần mềm MDsolid để kiểm tra độ bền kết cấu. Cỡ mẫu là một xe cơ sở VINHPHAT FTR160SL9 được cải tạo thành xe tải chuyên dụng vận chuyển bồn nước.

Nguồn dữ liệu bao gồm:

• Thông số kỹ thuật xe cơ sở và bồn nước phổ biến trên thị trường.
• Tiêu chuẩn kỹ thuật và quy chuẩn pháp luật về thiết kế thùng xe tải.
• Thông số vật liệu và linh kiện thủy lực từ nhà sản xuất.

Phân tích dữ liệu thực hiện theo các bước:

1. Xác định kích thước thùng xe phù hợp với quy định và nhu cầu vận chuyển.
2. Tính toán khối lượng từng bộ phận thùng xe.
3. Tính toán ứng suất, momen uốn và kiểm tra độ bền các kết cấu chính.
4. Tính toán ổn định và động lực học xe sau khi lắp thùng.
5. Thiết kế hệ thống thủy lực nâng hạ sàn tầng 2, chọn bơm và xi lanh phù hợp.

Timeline nghiên cứu kéo dài trong năm 2023, bao gồm giai đoạn khảo sát, thiết kế sơ bộ, tính toán chi tiết, mô phỏng và hoàn thiện hồ sơ kỹ thuật.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Kích thước thùng xe và khả năng chở bồn nước: Thùng xe có kích thước tổng thể 9900x2450x2900 mm, thiết kế 2 tầng với sàn tầng 2 có thể nâng hạ linh hoạt. Thùng xe có thể chở tối đa 24 bồn nước loại 1000 lít cùng lúc, đảm bảo không quá tải với trọng lượng hàng hóa tối đa 3500 kg.

2. Khối lượng thùng xe: Tổng khối lượng thùng xe được tính toán là khoảng 3297 kg, trong đó sàn tầng 1 chiếm 1328 kg, sàn tầng 2 chiếm 942 kg, thành bên 872 kg, mặt trước 104,5 kg, mặt sau 70,2 kg và khung mui 51,9 kg.

3. Tính bền kết cấu thùng xe: Các dầm ngang tầng 1 chịu momen uốn lớn nhất 82,4 kG·m, ứng suất uốn tính được 102 kG/cm², thấp hơn ứng suất cho phép 120 MPa của thép CT3, đảm bảo đủ bền. Tương tự, dầm ngang tầng 2 và dầm dọc tầng 2 cũng đảm bảo độ bền với ứng suất uốn lần lượt 102 kG/cm² và thấp hơn giới hạn cho phép.

4. Ổn định và an toàn khi vận hành: Tọa độ trọng tâm xe sau khi lắp thùng là 1,76 m, đảm bảo ổn định khi quay vòng với vận tốc giới hạn 8,12 m/s. Lực ma sát và lực quán tính ly tâm được tính toán để chọn bulông liên kết thùng với khung xe phù hợp, đảm bảo không bị trượt hoặc dịch chuyển khi phanh gấp hoặc quay vòng.

Thảo luận kết quả

Kết quả tính toán và thiết kế cho thấy thùng xe tải chuyên dụng vận chuyển bồn nước dựa trên xe cơ sở VINHPHAT FTR160SL9 đáp ứng đầy đủ các yêu cầu kỹ thuật và an toàn theo quy chuẩn hiện hành. Việc thiết kế thùng 2 tầng với hệ thống nâng hạ thủy lực giúp tăng hiệu quả vận chuyển, tiết kiệm chi phí và thời gian xếp dỡ hàng hóa.

So sánh với các nghiên cứu và mẫu xe tải chuyên dụng hiện có, thiết kế này có ưu điểm về khả năng chở số lượng bồn lớn, tính linh hoạt trong vận hành và độ bền kết cấu cao. Các biểu đồ momen uốn và sơ đồ lực minh họa rõ ràng sự phân bố tải trọng và ứng suất trên các bộ phận thùng xe, giúp kiểm soát chất lượng thiết kế.

Việc lựa chọn bulông M16 và M18 cho các liên kết đảm bảo an toàn kết cấu trong điều kiện vận hành thực tế, đồng thời hệ thống thủy lực được chọn phù hợp với tải trọng nâng hạ, đảm bảo độ bền và hiệu suất làm việc.

Đề xuất và khuyến nghị

1. Triển khai sản xuất thùng xe theo thiết kế: Áp dụng thiết kế thùng xe 2 tầng với hệ thống nâng hạ thủy lực cho các xe tải VINHPHAT FTR160SL9 nhằm đáp ứng nhu cầu vận chuyển bồn nước tại các nhà máy và đại lý. Thời gian thực hiện trong 6 tháng, chủ thể là các nhà sản xuất xe tải và doanh nghiệp vận tải.

2. Nâng cao chất lượng vật liệu và gia công: Sử dụng thép CT3 đạt tiêu chuẩn, kiểm soát chất lượng hàn và liên kết bulông để đảm bảo độ bền và an toàn kết cấu thùng xe. Thực hiện kiểm tra định kỳ trong quá trình sản xuất và vận hành.

3. Đào tạo vận hành và bảo trì hệ thống thủy lực: Tổ chức khóa đào tạo cho kỹ thuật viên và lái xe về vận hành hệ thống nâng hạ sàn thủy lực, bảo dưỡng định kỳ để kéo dài tuổi thọ thiết bị và đảm bảo an toàn. Thời gian đào tạo 1 tháng, chủ thể là các công ty vận tải và nhà sản xuất.

4. Nghiên cứu cải tiến thiết kế nâng cao: Tiếp tục nghiên cứu phát triển các giải pháp nâng cao hiệu quả vận chuyển, giảm trọng lượng thùng xe, tối ưu hóa hệ thống thủy lực và cải tiến kết cấu để phù hợp với các loại bồn nước đa dạng hơn. Thời gian nghiên cứu 1-2 năm, chủ thể là các viện nghiên cứu và trường đại học.

Đối tượng nên tham khảo luận văn

1. Các nhà sản xuất xe tải chuyên dụng: Nghiên cứu thiết kế thùng xe và hệ thống nâng hạ thủy lực để phát triển sản phẩm phù hợp với nhu cầu vận chuyển bồn nước, nâng cao tính cạnh tranh trên thị trường.

2. Doanh nghiệp vận tải và logistics: Áp dụng thiết kế xe tải chuyên dụng để tối ưu hóa vận chuyển bồn nước, giảm chi phí vận hành và tăng hiệu quả phân phối sản phẩm.

3. Các đại lý và nhà phân phối bồn nước: Hiểu rõ về phương tiện vận chuyển chuyên dụng giúp quản lý tốt hơn chuỗi cung ứng, đảm bảo an toàn và chất lượng sản phẩm khi đến tay khách hàng.

4. Sinh viên và nhà nghiên cứu ngành cơ khí ô tô: Tham khảo phương pháp thiết kế, tính toán kết cấu và hệ thống thủy lực trong xe tải chuyên dụng, phục vụ cho các đề tài nghiên cứu và phát triển kỹ thuật.

Câu hỏi thường gặp

1. Tại sao cần thiết kế thùng xe 2 tầng cho vận chuyển bồn nước?
   Thiết kế 2 tầng giúp tăng số lượng bồn nước vận chuyển trong một chuyến, tiết kiệm chi phí nhiên liệu và nhân công. Hệ thống nâng hạ sàn tầng 2 giúp việc xếp dỡ bồn nước dễ dàng và an toàn hơn.

2. Hệ thống thủy lực nâng hạ sàn hoạt động như thế nào?
   Hệ thống sử dụng 4 xi lanh thủy lực điều khiển đồng thời qua bảng điều khiển điện, nâng hạ sàn tầng 2 bằng dây cáp và ròng rọc, đảm bảo tải trọng nâng đến khoảng 2692,5 kg.

3. Làm thế nào để đảm bảo an toàn khi xe vận chuyển bồn nước quay vòng hoặc phanh gấp?
   Thiết kế liên kết thùng xe với khung bằng bulông M16 và M18, tính toán lực ma sát và lực quán tính ly tâm để đảm bảo thùng không bị trượt hoặc dịch chuyển, đồng thời kiểm tra ổn định động học xe.

4. Khối lượng thùng xe ảnh hưởng thế nào đến khả năng vận chuyển?
   Khối lượng thùng xe khoảng 3297 kg, khi cộng với trọng lượng hàng hóa tối đa 3500 kg, tổng trọng lượng vẫn nằm trong giới hạn tải trọng cho phép của xe cơ sở, đảm bảo vận hành an toàn và hiệu quả.

5. Có thể áp dụng thiết kế này cho các loại xe tải khác không?
   Thiết kế có thể được điều chỉnh phù hợp với các xe tải có kích thước và tải trọng tương đương, tuy nhiên cần tính toán lại chi tiết kết cấu và hệ thống thủy lực để đảm bảo phù hợp và an toàn.

Kết luận

• Thiết kế thùng xe tải chuyên dụng vận chuyển bồn nước dựa trên xe cơ sở VINHPHAT FTR160SL9 đáp ứng được yêu cầu vận chuyển 24 bồn nước 1000 lít cùng lúc với tải trọng tối đa 3500 kg.
• Kết cấu thùng xe được tính toán chi tiết, đảm bảo độ bền và an toàn theo tiêu chuẩn vật liệu thép CT3 và quy chuẩn kỹ thuật hiện hành.
• Hệ thống thủy lực nâng hạ sàn tầng 2 được thiết kế hiệu quả, sử dụng 4 xi lanh thủy lực và bơm bánh răng phù hợp với tải trọng nâng.
• Liên kết thùng xe với khung bằng bulông M16 và M18 đảm bảo an toàn khi xe vận hành trong các điều kiện phanh gấp và quay vòng.
• Đề xuất triển khai sản xuất, đào tạo vận hành và nghiên cứu cải tiến tiếp theo nhằm nâng cao hiệu quả và độ bền của xe tải chuyên dụng vận chuyển bồn nước.

Khuyến khích các nhà sản xuất và doanh nghiệp vận tải áp dụng thiết kế này để nâng cao hiệu quả logistics trong ngành bồn nước, đồng thời tiếp tục nghiên cứu phát triển các giải pháp kỹ thuật mới.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN ĐỀ TÀI VÀ GIỚI THIỆU VỀ XE VẬN CHUYỂN BỒN NƯỚC 1.1 Mục đích và ý nghĩa của đề tài. Nước đóng vai trò vô cùng quan trọng đối với con người, là một một nguồn tài tài nguyên vô cùng quý giá rất cần cho sự sống và phát triển. Vì vậy, bồn nước được sinh ra để có thể dự trữ nước dùng cho sinh hoạt và sản xuất. Do nhu cầu sử dụng bồn nước ngày càng nhiều nên cần nhiều phương tiện vận chuyển bồn nước phân phối đến các đại lý, chi nhánh trong nước.

Để đáp ứng nhu cầu này và đảm bảo an toàn khi tham gia giao thông thì các nhà nhập khẩu,sản xuất hay các công ty kinh doanh vận chuyển cần phải có xe chuyên dụng vận chuyển bồn nước. Do đó đáp ứng nhu cầu thực tế đó thì việc thiết kế ô tô tải chuyên dụng để vận chuyển bồn nước là cần thiết. Với mục đích ý nghĩa đó: “Thiết kế xe vận chuyển bồn nước 2 tầng từ xe cơ sở VINHPHAT FTR160SL9” là đề tài luận văn tốt nghiệp ngành cơ khí ô tô của em.2 Giới thiệu chung về xe vận chuyển bồn nước 1.1 Công dụng và chức năng Đại lý là nơi cung cấp các loại thùng bồn nước đến tay người tiêu dùng, tùy vào nhu cầu sử dụng thùng bồn loại lớn hoặc nhỏ. Và để có đa dạng các loại thùng cũng như là số lượng đủ lớn để bán cho người tiêu dùng thì đại lý cần có xe chuyên dụng để vận chuyển từ nơi sản xuất.

Việc vận chuyển một lúc được nhiều thùng bồn như vậy để tiết kiệm kinh phí (xăng dầu, nhân công,…). Hiện nay, để vận chuyển thùng bồn nước bằng đường bộ người ta có thể sử dụng nhiều loại phương tiện khác nhau. Tuy nhiên nhu cầu chuyên chở rất đa dạng; nếu số lượng mỗi lần chuyên chở dưới 10 bồn thường thì sử dụng xe tải đơn lẻ để cải tạo thành xe chuyên dụng chở ô tô. Ô tô tải chở xe hiện này ở Việt Nam chủ yếu là xe tải 2 tầng do các công ty trong nước sản xuất lắp ráp.

Đặc điểm về kết cấu xe chở bồn nước Hiện nay trên thế giới có rất nhiều phương tiện vận chuyển bồn nước. Riêng ở Việt Nam sử dụng xe tải chuyên dụng chở bồn nước như sau: 1- Xe vận chuyển bồn nước cỡ lớn: đây là loại xe tải cẩu để chở bồn nước cở lớn (10000- 20000 lít) (hình 1.1) 1 Luận văn tốt nghiệp SVTH: Ngô Tín Thành Hình 1.1 Xe chở bồn nước cỡ lớn 2- Xe vận chuyển bồn nước loại vừa: được sử dụng phổ biến hiện nay vì số lượng bồn nước loại trung bình (1000-1300 lít) chở được nhiều.2 Xe chở bồn nước loại nhỏ Dựa vào các mẫu xe đã được giới thiệu ở trên ta rút ra được một số đặc điểm chủ yếu của loại phương tiện này là: -Thùng xe thường có kết cấu 2 tầng để chở được nhiều bồn nước (15-20 bồn nước); -Sàn thùng tầng 2 có thể nâng hạ linh hoạt và được thiết kế thành một sàn liền hoặc nhiều phần tách biệt; 2 Luận văn tốt nghiệp SVTH: Ngô Tín Thành -Được bố trí hệ thống thủy lực và dây cáp để nâng hạ sàn thùng giúp vận chuyển bồn nước lên xuống dễ dàng. Cơ cấu nâng hạ sàn Như các xe tải hiện nay, hàng hóa được xếp lên xe và chuyên chở nơi này đến nơi khác. Đối với bồn nước với vỏ rỗng và khối lượng tương đối nhẹ thì việc vận chuyển để sắp xếp lên thùng phải được thực hiện từng bước và có sự hỗ trợ của con người.

Thông thường, đối với xe chở bồn nước hiện nay thường có kết cấu thùng 2 tầng. Sàn thùng tầng 2 (trên) sẽ được hạ xuống thấp nhất bằng hệ thống thủy lực, sau khi bồn nước đã sắp xếp và cố định trên sàn bằng các thiết bị chuyên dụng, hệ thống thủy lực sẽ hỗ trợ nâng sàn thùng đến vị trí thích hợp và được cố định, rồi tiếp tục sắp xếp xe lên sàn tầng 1 (dưới). Khi đã sắp xếp bồn nước lên thùng đảm bảo an toàn ta tiến hành vận hành xe giống như xe tải thông thường. Việc cho bồn nước xuống cũng thực hiện theo từng bước.

Tuy nhiên, quy trình thực hiện là ngược lại với đưa bồn nước lên thùng xe. Ngoài kết cấu của một xe tải thông thường, xe chở bồn nước có thêm một số bộ phận khác: 1. Dây cấp nâng hạ sàn - Dây cáp thép là loại dây cẩu hàng thông dụng, được gia công đa dạng theo nhu cầu của khách hàng về đường kính sợi cáp, chiều dài hoàn thiện của sợi cáp, vòng bấm chì, kiểu sling: 1 đầu móc 1 đầu mắt, hoặc 2 đầu mắt bấm chì, sling cáp thép đơn, sling cáp thép đa, mắt cứng hoặc mắt mềm. Tải trọng tối đa của dây cáp thép lên đến 300 tấn.

Dây cáp và sling cáp thép 3 Luận văn tốt nghiệp SVTH: Ngô Tín Thành 1. Hệ thống xi lanh thủy lực Xi lanh thủy lực được sử dung phổ biến trong công nghiêp hiện nay. Trên ô tô hiện nay có rất nhiều hệ thống cần đến sự hỗ trợ của xi lanh thủy lực Đặc điểm của hệ thông xi lanh thủy lực là có thể dễ dàng sử dụng trên ô tô hiện nay vì kết cấu đơn giản , bố trí dễ dàng, kích thước nhỏ gọn tuy nhiên có thể dùng với tải trọng lớn. Bơm đầu để dẫn động xi lanh thường được gắn vào hộp số ô tô hoặc sử dụng bộ nguồn thủy lực riêng.

Trên ô tô chở bồn nước hệ thống xi lanh thủy lực một đầu được nối với đầm hoặc cột cố định, một đầu có thể nối trực tiếp với sàn thùng cần nâng hạ hoặc nối gián tiếp qua hệ thống puly và dây cáp để giảm tải trọng hoặc giảm hành trình dịch chuyển của xi lanh thủy lực.4 Xi lanh thủy lực 1-Đầu đẩy đấy; 2-Vấu dầu; 3- Ống xy lanh; 4-Cổ xy lanh; 5- Đầu đẩy cần; 6-Bi cầu; 7-Gạt bụi; 8-Phớt áp lực cổ; 9-Gioăng chắn nước; 10- Vòng chặn; 11-Gioăng áp lực cổ; 12-Cần đẩy; 13- Phớt áp lực piston; 14- Gioăng cần; 15- Piston; 16- Đáy xy lanh. 4 Luận văn tốt nghiệp SVTH: Ngô Tín Thành CHƯƠNG 2 Ô TÔ CƠ SỞ VÀ PHƯƠNG ÁN THIẾT KẾ 2. Tổng thể ô tô cơ sở VINHPHAT FTR160SL9 Xe chassis VINHPHAT FTR160SL9 là loại xe chassis được lắp ráp và sản xuất tại nhà máy Vĩnh Phát Motors.1 là hình tổng thể và 2.2 là các hình chiếu xe chassis VINHPHAT FTR160SL9.1 Hình tổng thể ô tô cơ sở VINHPHAT FTR160SL9 5 Luận văn tốt nghiệp 6 Hình 2.2: Tổng thể ô tô cơ sở VINHPHAT FTR160SL9 SVTH: Ngô Tín Thành Luận văn tốt nghiệp SVTH: Ngô Tín Thành Bảng 2.Thông số kỹ thuật chính ô tô cơ sở VINHPHAT FTR160SL9 TT Thông số Giá trị 1.1 Loại phương tiện Ô tô tải sát xi Công thức bánh xe 4x2R 2.1 Kích thước bao (Dài x Rộng x Cao), mm 11920x2465x2780 2.2 Khoảng cách trục, mm 7200 2.3 Vết bánh xe trước/sau, mm 1960/1855 2.7 Khoảng sáng gầm xe, mm 260 2.8 Góc thoát trước/sau, độ 23/10 Trọng lượng bản thân, kG 5850 3.1 - Phân bố lên trục trước 3250 - Phân bố lên trục sau 2600 3.2 Số người cho phép chở kể cả người lái 03 (195 kG) Trọng lượng toàn bộ theo thiết kế lớn nhất, kG 16000 3.4 - Khả năng chịu tải lớn nhất trục trước 5570 - Khả năng chịu tải lớn nhất trục sau 10430 4.1 Tốc độ cực đại của xe, km/h 93 4.2 Độ dốc lớn nhất xe vượt được, % 23,4 4.3 Góc ổn định tĩnh ngang của xe khi không tải 49,53 Thời gian tăng tốc của xe đầy tải từ lúc khởi 4.4 13,09 hành đến khi đi hết quãng đường 200 m, s Gia tốc phanh xe (đầy tải) ở tốc độ 30 km/h, 4.5 6,867 m/s2 Quãng đường phanh xe (đầy tải) ở tốc độ 30 4.7 Bán kính quay vòng nhỏ nhất của xe, m 12 ISUZU QINGLING/ 4HK1- 5.1 Động cơ, 4 kỳ, 4 xi lanh thẳng hàng, tăng áp TCG40 5.3 Dung tích xy lanh, cm3 5193 5.4 Tỉ số nén 17,5:1 5.6 Công suất lớn nhất (Nemax/nN), kW/v/ph 139/2600 5.7 Mô men xoắn lớn nhất (Memax/nM), Nm/v/ph 510/1600 01 đĩa ma sát khô, dẫn động 6.2 Ly hợp thuỷ lực, trợ lực khí nén 7.1 Hộp số cơ khí 6 cấp, model MLD-6Q 7 Luận văn tốt nghiệp SVTH: Ngô Tín Thành 6,72- 4,244- 2,58- 1,54- 1,0- 7.4 Tỷ số truyền hộp số, ih 0,763- L6,823 8.2 Tỉ số truyền cầu sau chủ động 6,17 9.1 Lốp trước/sau 10.00R20 Hệ thống treo trước - 7 lá nhíp lá 1/2 elíp, rộng x dày (b x h): 80 x 13 10.1 (2902010-150B) - Giảm chấn thuỷ lực Phụ thuộc, nhíp lá kép 1/2 elíp Hệ thống treo sau 10.2 - Nhíp chính 7 lá (b x h): 100x15, (2912010-F64ER) - Nhíp phụ 7 lá (b x h): 100 x 12 Phanh công tác (bánh xe) Tang trống (guốc) Khí nén 02 dòng; tác động lên 11.1 - Dẫn động các bánh xe - Đường kính trống phanh trước/sau, mm Ø410x95/Ø410x95 Phanh đỗ (dừng) Tang trống (guốc) 11.2 - Dẫn động Khí nén 11.3 Hệ thống phanh dự phòng Phanh khí xả 11.4 Thiết bị trợ giúp điều khiển hệ thống phanh ABS Trục vít-(êcu bi-thanh răng-piston)- cung răng, 12.1 Kiểu loại cơ cấu lái trợ lực thủy lực 12.2 Tỷ số truyền cơ cấu lái 22,4 12.3 Góc quay lớn nhất bánh xe dẫn hướng 48 độ 13.1 Mặt cắt ngang dầm dọc, mm [255x90x(10+6) 13.2 Khoảng cách 2 mép ngoài dầm dọc, mm 850 13.3 Vật liệu dầm dọc B510L 14.1 Bình ắc quy: (lượng, điện áp, dung lượng) 02-12V-75Ah 14.3 Động cơ khởi động: (điện áp, công suất) 24V – 4,5kW 2. Yêu cầu của xe sau thiết kế - Thiết kế theo QCVN09:2015/BGTVT và Thông tư 42/2014/TT-BGTVT quyđịnh về thùng xe của xe tự đổ, xe xi téc, xe tải tham gia giao thông đường bộ.

- Sử dụng toàn bộ phần khung gầm ô tô cơ sở. - Đảm bảo được các yêu cầu về an toàn kỹ thuật và bảo vệ môi trường theo quy định hiện hành, đồng thời đáp ứng được các yêu cầu về mặt mỹ thuật công nghiệp. 8 Luận văn tốt nghiệp SVTH: Ngô Tín Thành - Ô tô thiết kế khai thác tốt các đặc tính kỹ thuật, động lực học của xe cơ sở. - Ô tô phải đảm bảo chuyển động ổn định và an toàn trên các lọai đường giao thôngcông cộng.

- Đảm bảo được một số yêu cầu cụ thể đối với ô tô tải chuyên dùng chở bồn nước: + Thùng xe phải được bố trí sao cho có thể vận chuyển bồn nước lên xuống dễ dàng, đảm bảo góc thoát trước. + Xe thiết kế đảm bảo chở được 24 bồn nước 1000 lít cùng lúc mà xe không quá tải cho phép; kích thước thùng đảm bảo cho các bồn không va chạm nhau.
