Giới thiệu dự án

Hạ tầng cung cấp điện trong các cơ sở y tế chuyên khoa, đặc biệt là bệnh viện nhi, đòi hỏi mức độ an toàn, độ tin cậy và tính liên tục tuyệt đối theo tiêu chuẩn quốc gia và quốc tế. Theo thống kê từ Bộ Y tế và Viện Khoa học Năng lượng, các sự cố gián đoạn nguồn điện tại bệnh viện có thể gây ảnh hưởng trực tiếp đến tính mạng bệnh nhân tại các khu vực điều trị tích cực, phòng mổ và khu vực cấp cứu, đồng thời làm sai lệch kết quả của các thiết bị chẩn đoán y khoa chính xác cao.

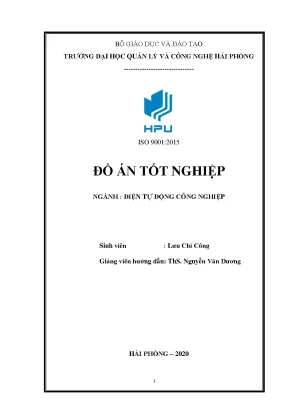

Đồ án tốt nghiệp "Thiết kế thi công cung cấp điện cho tòa nhà điều trị bệnh viện nhi Hải Phòng" (Thực hiện bởi sinh viên Lưu Chí Công, ngành Điện Tự Động Công Nghiệp, Trường Đại học Quản lý và Công nghệ Hải Phòng, dưới sự hướng dẫn của ThS. Nguyễn Văn Dương) tập trung giải quyết bài toán cấp điện toàn diện cho công trình bệnh viện chuyên khoa quy mô 3 tầng với 2 khối nhà chính (Khu A và Khu B) cùng hệ thống công trình phụ trợ kỹ thuật đồng bộ.

                    +-------------------------------------------------------+
                    |          LƯỚI ĐIỆN TRUNG THẾ QUỐC GIA (22kV)          |
                    +---------------------------+---------------------------+
                                                |
                                    [Đường dây AC-185 (3km)]
                                                |
                                                v
                    +-------------------------------------------------------+
                    |        TRẠM BIẾN ÁP PHÂN PHỐI TRUNG TÂM (TBA)        |
                    +---------------------------+---------------------------+
                                                |
                                                v
                                  +---------------------------+
                                  |    TỦ TỔNG ĐIỀU KHIỂN     | <--- [Máy phát dự phòng]
                                  |         ATS / MSB         |      (Chuyển đổi tự động)
                                  +-------------+-------------+
                                                |
                      +-------------------------+-------------------------+
                      |                                                   |
                      v                                                   v
        +---------------------------+                       +---------------------------+
        |   TỦ PHÂN PHỐI KHU A (MDB)|                       |   TỦ PHÂN PHỐI KHU B (MDB)|
        |  (Tổng Pđặt = 129.70 kW)  |                       |  (Tổng Pđặt = 91.19 kW)   |
        +-------------+-------------+                       +-------------+-------------+
                      |                                                   |
         +------------+------------+                         +------------+------------+
         |            |            |                         |            |            |
         v            v            v                         v            v            v
    [Tầng 1-A]   [Tầng 2-A]   [Tầng 3-A]                [Tầng 1-B]   [Tầng 2-B]   [Tầng 3-B]
    (42.32 kW)   (43.69 kW)   (43.69 kW)                (30.40 kW)   (30.40 kW)   (30.40 kW)

Mục tiêu kỹ thuật của đồ án:

  1. Xác định chính xác phụ tải tính toán: Áp dụng phương pháp suất phụ tải trên đơn vị diện tích kết hợp hệ số nhu cầu ($k_{nc}$) và công suất đặt ($P_đ$) để tính toán sát thực tế vận hành cho từng tầng, từng phòng khám, phòng bệnh nhân và phụ tải ngoại vi.
  2. Thiết kế hệ thống chiếu sáng đạt chuẩn y tế: Tính toán độ rọi theo TCVN 8794 và tiêu chuẩn chiếu sáng phòng bệnh, đảm bảo độ rọi $E_{tc} \ge 300\text{ lux}$ tại phòng khám và khu vực điều trị, lựa chọn nguồn sáng LED tiết kiệm điện năng.
  3. Lựa chọn cấu hình mạng điện và thiết bị phân phối: Tối ưu hóa sơ đồ nguyên lý phân phối điện, chọn tuyến dây dẫn cáp trung thế AC-185, cáp phân phối hạ áp, thanh cái, máy cắt tự động (MCCB/MCB) và tủ chuyển nguồn tự động ATS bảo đảm cấp điện liên tục (Hộ tiêu thụ loại 1).
  4. Tính toán kiểm tra an toàn điện, ngắn mạch và chống sét: Kiểm tra ổn định nhiệt, ổn định lực điện động, tổn thất điện áp ($\Delta U \le \Delta U_{cp}$) và thiết kế mạng tiếp địa bảo vệ kết hợp kim thu sét bảo vệ toàn bộ công trình.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hệ thống điện y tế đòi hỏi phân loại phụ tải nghiêm ngặt. Việc lựa chọn mô hình cấp điện được đánh giá dựa trên các giải pháp kỹ thuật phổ biến hiện nay:

Tiêu chí phân tích Sơ đồ hình tia (Radial System) Sơ đồ trục dẫn chính (Busway/Trunk) Sơ đồ phân nhánh hỗn hợp (Áp dụng)
Độ tin cậy cung cấp điện Cao (sự cố 1 nhánh không ảnh hưởng nhánh khác) Trung bình (sự cố trục chính ngắt toàn hệ thống) Rất cao (kết hợp hình tia cho tải ưu tiên và trục cho tải thường)
Vốn đầu tư ban đầu Cao do khối lượng cáp lớn Tối ưu, tiết kiệm vật tư đường dây Hợp lý, cân bằng giữa chi phí và độ an toàn
Tính linh hoạt & mở rộng Khó mở rộng thêm phụ tải lớn Rất dễ đấu nối thêm tải Dễ dàng nâng cấp từng phân vùng độc lập
Bảo trì & sửa chữa Dễ cô lập từng phân đoạn tủ tầng Phức tạp khi bảo trì thanh cái chính Phân đoạn bảo trì cục bộ theo tủ MDB/DB

Yêu cầu người dùng theo ma trận MoSCoW:

  • Must-have (Bắt buộc): Đảm bảo cấp điện 24/7 cho khu vực điều trị và phòng cấp cứu; nguồn dự phòng tự động chuyển đổi qua tủ ATS; hệ thống tiếp địa an toàn $R_{đ} \le 4,\Omega$; tiếp địa chống sét $R_{cs} \le 10,\Omega$.
  • Should-have (Nên có): Thiết bị chiếu sáng LED hiệu suất cao $\ge 80\text{ lm/W}$, độ hoàn màu $CRI > 80$; hệ thống ngắt tự động chống giật (ELCB/RCBO) tại các khu vực ẩm ướt và phòng tắm giặt.
  • Could-have (Có thể có): Giám sát điện năng tiêu thụ từ xa qua đồng hồ đa năng kỹ thuật số Modbus-RTU tại tủ tổng MSB.
  • Won't-have (Chưa triển khai): Trạm biến áp năng lượng mặt trời hòa lưới có lưu trữ (để dành cho giai đoạn mở rộng quy hoạch xanh).
          +-------------------------------------------------------------+
          |         MA TRẬN PHÂN LOẠI PHỤ TẢI THEO MỨC ƯU TIÊN          |
          +-------------------------------------------------------------+
          |  ƯU TIÊN LOẠI 1 (Cực kỳ quan trọng - Cấp điện liên tục 24/7)|
          |  - Phòng cấp cứu, phòng khám điều trị tích cực, hồi sức     |
          |  - Đèn chiếu sáng thoát hiểm khẩn cấp (Exit/Emergency 3W)   |
          |  - Hệ thống máy bơm cấp nước cứu hỏa, trạm y tế trung tâm   |
          +-------------------------------------------------------------+
                                         |
                                         v
          +-------------------------------------------------------------+
          |  ƯU TIÊN LOẠI 2 & 3 (Phụ tải hành chính & Dịch vụ hỗ trợ)   |
          |  - Hệ thống điều hòa nhiệt độ, quạt thông gió (31W - 68W)   |
          |  - Bình nước nóng (1000W), khu giặt là, vệ sinh nhân viên   |
          |  - Chiếu sáng hành lang ngoài trời, khu thể thao, nhà xe   |
          +-------------------------------------------------------------+

Thiết kế hệ thống

Toàn bộ công trình Bệnh viện Nhi Hải Phòng bao gồm các hạng mục diện tích:

  • Khu A (3 tầng): Diện tích sàn mỗi tầng $S = 13.8 \times 13.8 = 455.4\text{ m}^2$, tổng diện tích 3 tầng là $1,366.2\text{ m}^2$. Mái khu A: $12 \times 86\text{ m}^2$.
  • Khu B (3 tầng): Diện tích mái/sàn $S = 12 \times 29.7 = 356.4\text{ m}^2$, tổng diện tích 3 tầng là $1,069.2\text{ m}^2$.
  • Khu phụ trợ: Trạm xử lý nước thải ($40\text{ m}^2$), nhà xe cán bộ nhân viên ($300\text{ m}^2$), nhà xe bệnh nhân ($500\text{ m}^2$), sân tập thể thao ($700\text{ m}^2$), trạm bơm cấp thoát nước.
       +---------------------------------------------------------------+
       |       MẶT BẰNG QUY HOẠCH TỔNG THỂ HỆ THỐNG CẤP ĐIỆN          |
       |                BỆNH VIỆN NHI HẢI PHÒNG (1:1000)               |
       +---------------------------------------------------------------+
       | [Xử lý nước thải: 40m2]     [Nhà xe CB-NV: 300m2]   [Trạm bơm]|
       |                                                               |
       | +-----------------------+           +-----------------------+ |
       | |  KHU ĐIỀU TRỊ A (3T)  |           |  KHU ĐIỀU TRỊ B (3T)  | |
       | |  - S sàn: 455.4 m2/T  | <-------> |  - S sàn: 356.4 m2/T  | |
       | |  - Pđặt: 129.70 kW    |  Hoa viên |  - Pđặt: 91.19 kW     | |
       | +-----------------------+           +-----------------------+ |
       |                                                               |
       | [Bãi xe bệnh nhân: 500m2]             [Sân thể thao: 700m2]   |
       +---------------------------------------------------------------+

Tiêu chuẩn kỹ thuật áp dụng:

  • TCVN 8794:2011: Tiêu chuẩn thiết kế bệnh viện đa khoa và chuyên khoa.
  • TCVN 7447 (IEC 60364): Quy chuẩn kỹ thuật lắp đặt điện hạ áp công trình xây dựng.
  • TCVN 9385:2012: Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống chống sét cho công trình.

Phương pháp luận tính toán

Quy trình thiết kế tuân thủ tiêu chuẩn kỹ thuật điện công nghiệp:

[Khảo sát & Thu thập số liệu mặt bằng]
  --> [Tính toán chiếu sáng & Phụ tải động lực từng phòng]
  --> [Tổng hợp công suất đặt (Pđ), tính Ptt, Qtt, Stt qua Knc & cosφ]
  --> [Lựa chọn sơ đồ cấp điện & Chọn dây dẫn, cáp điện theo Icp, Jkt]
  --> [Tính toán ngắn mạch & Kiểm tra sụt áp ΔU]
  --> [Thiết kế bảo vệ, đóng cắt MCCB/MCB & Hệ thống nối đất, chống sét]

+-------------------------------------------------------------------------------+
| KẾ HOẠCH VÀ TIẾN ĐỘ THI CÔNG - THIẾT KẾ CUNG CẤP ĐIỆN BỆNH VIỆN NHI         |
+----+---------------------------------------+-----------+----------------------+
| STT| Hạng mục công việc                    | Thời gian | Sản phẩm đầu ra      |
+----+---------------------------------------+-----------+----------------------+
| 1  | Khảo sát mặt bằng, phân nhóm phụ tải  | Tuần 1-3  | Hồ sơ phân nhóm tải  |
| 2  | Tính toán chiếu sáng và ổ cắm công tác| Tuần 4-6  | Bản vẽ CAD chiếu sáng|
| 3  | Tính chọn máy biến áp, cáp nguồn AC185| Tuần 7-9  | Báo cáo tính toán tải|
| 4  | Tính toán ngắn mạch và bảo vệ khí cụ  | Tuần 10-11| Bảng chọn Aptomat    |
| 5  | Thiết kế tiếp địa và chống sét lan truyền| Tuần 12-13| Bản vẽ chống sét     |
| 6  | Tổng hợp hồ sơ, thẩm định và nghiệm thu| Tuần 14   | Thuyết minh hoàn chỉnh|
+----+---------------------------------------+-----------+----------------------+

Implementation và kết quả

Quá trình tính toán chi tiết

1. Thuật toán và công thức tính toán chiếu sáng

Tính toán quang thông theo phương pháp hệ số sử dụng:

$$\Phi_{tổng} = \frac{E_{tc} \cdot S \cdot d}{K_u}$$

Trong đó:

  • $E_{tc}$: Độ rọi tiêu chuẩn ($300\text{ lux}$ cho phòng khám).
  • $S$: Diện tích bề mặt làm việc ($19.8\text{ m}^2$ đối với phòng khám khu A kích thước $6\text{m} \times 3.3\text{m}$).
  • $d$: Hệ số bù ($d = 1.25$, môi trường ít bụi).
  • $K_u = \eta_d \cdot u_i$: Hệ số sử dụng của bộ đèn ($\eta_d = 0.76$, $u_i = 0.46 \Rightarrow K_u \approx 0.34$).
  • Chỉ số địa điểm $K$:

$$K = \frac{a \cdot b}{h_{tt} \cdot (a + b)} = \frac{6 \times 3.3}{2.5 \times (6 + 3.3)} = 0.85$$

Số lượng bộ đèn cần bố trí:

$$N = \frac{\Phi_{tổng}}{\Phi_{đèn}} = \frac{\frac{300 \times 19.8 \times 1.25}{0.34}}{2200} \approx 9.9 \Rightarrow \text{Bố trí 10 bóng T8 1.2m (20W, 2200 lm)}$$

def calculate_lighting(area_length, area_width, height, work_plane, etc, lumen_per_lamp, d=1.25, ku=0.34):
    """
    Hàm tính toán số lượng bộ đèn chiếu sáng phòng theo phương pháp hệ số sử dụng
    """
    area = area_length * area_width
    htt = height - work_plane
    k_room = (area_length * area_width) / (htt * (area_length + area_width))
    total_lumen = (etc * area * d) / ku
    num_lamps = total_lumen / lumen_per_lamp
    return {
        "room_index_K": round(k_room, 2),
        "total_lumen_required": round(total_lumen, 2),
        "recommended_fixtures": int(round(num_lamps))
    }

# Áp dụng cho phòng khám diện tích 19.8 m2
clinic_result = calculate_lighting(6.0, 3.3, 3.3, 0.8, 300, 2200, 1.25, 0.34)
print(f"Chỉ số phòng K: {clinic_result['room_index_K']}, Số bộ đèn T8 20W cần lắp: {clinic_result['recommended_fixtures']}")

+---------------------------------------------------------------------------------+
| BẢNG TỔNG HỢP CÔNG SUẤT ĐẶT VÀ CÔNG SUẤT TÍNH TOÁN CÁC KHU VỰC CHÍNH BỆNH VIỆN  |
+--------------------+-------------------+--------------------+-------------------+
| Phân vùng công trình| Công suất chiếu sáng| Công suất động lực | Tổng công suất đặt |
+--------------------+-------------------+--------------------+-------------------+
| Khu A - Tầng 1     | 1,290 W           | 41,031 W           | 42,321 W          |
| Khu A - Tầng 2     | 1,328 W           | 42,362 W           | 43,690 W          |
| Khu A - Tầng 3     | 1,328 W           | 42,362 W           | 43,690 W          |
| **Tổng Khu A**     | **3,946 W**       | **125,755 W**      | **129,701 W**     |
+--------------------+-------------------+--------------------+-------------------+
| Khu B - Tầng 1     | 856 W             | 29,540 W           | 30,396 W          |
| Khu B - Tầng 2     | 856 W             | 29,540 W           | 30,396 W          |
| Khu B - Tầng 3     | 856 W             | 29,540 W           | 30,396 W          |
| **Tổng Khu B**     | **2,568 W**       | **88,620 W**       | **91,188 W**      |
+--------------------+-------------------+--------------------+-------------------+
| **TOÀN BỆNH VIỆN** | **6,514 W**       | **214,375 W**      | **220,889 W**     |
+--------------------+-------------------+--------------------+-------------------+

2. Tính toán phụ tải điện tổng hợp

Với hệ số nhu cầu $k_{nc} = 0.8$, hệ số công suất trung bình $\cos\varphi = 0.8$ ($\tan\varphi = 0.75$):

  • Phụ tải tính toán Khu A: $$P_{tt-A} = P_{đ-A} \cdot k_{nc} = 129,701 \times 0.8 = 103,760.8\text{ W} \approx 103.76\text{ kW}$$ $$Q_{tt-A} = P_{tt-A} \cdot \tan\varphi = 103,760.8 \times 0.75 = 77,820.6\text{ var} \approx 77.82\text{ kvar}$$ $$S_{tt-A} = \sqrt{P_{tt-A}^2 + Q_{tt-A}^2} = 129,701\text{ VA} \approx 129.70\text{ kVA}$$

  • Phụ tải tính toán Khu B: $$P_{tt-B} = P_{đ-B} \cdot k_{nc} = 91,188 \times 0.8 = 72,950.4\text{ W} \approx 72.95\text{ kW}$$ $$Q_{tt-B} = P_{tt-B} \cdot \tan\varphi = 72,950.4 \times 0.75 = 54,712.8\text{ var} \approx 54.71\text{ kvar}$$ $$S_{tt-B} = \sqrt{P_{tt-B}^2 + Q_{tt-B}^2} = 91,188\text{ VA} \approx 91.19\text{ kVA}$$

  • Tổng phụ tải tính toán toàn viện: $$\sum P_{tt} = 103.76 + 72.95 = 176.71\text{ kW}$$ $$\sum Q_{tt} = 77.82 + 54.71 = 132.53\text{ kvar}$$ $$\sum S_{tt} = \sqrt{176.71^2 + 132.53^2} \approx 220.88\text{ kVA}$$


Kiểm tra và kiểm định kỹ thuật

1. Lựa chọn và kiểm tra dây dẫn đường trục trung thế AC-185

  • Tuyến đường dây 22kV từ trạm phân phối trung gian về trạm biến áp bệnh viện dài $3\text{ km}$.
  • Thời gian sử dụng công suất cực đại $T_{max} = 3000\text{ h} \Rightarrow$ Mật độ dòng điện kinh tế $J_{kt} = 1.3\text{ A/mm}^2$.
  • Dây nhôm lõi thép AC-185 có thông số kỹ thuật: $r_0 = 0.17,\Omega/\text{km}$, $x_0 = 0.40,\Omega/\text{km}$, dòng điện phát nóng cho phép $I_{cp} = 512\text{ A}$.
Dòng điện làm việc cưỡng bức khi sự cố 1 lộ kép:
  I_sc = 2 x I_lv = 2 x 231.10 = 462.2 A

So sánh với dòng phát nóng lâu dài cho phép:
  I_sc (462.2 A) < I_cp (512 A)  ===> Dây dẫn AC-185 ĐẠT ĐIỀU KIỆN PHÁT NÓNG

2. Kiểm tra sụt áp mạng điện ($\Delta U$)

Độ giảm điện áp trên tuyến truyền tải được tính toán đảm bảo nằm trong giới hạn cho phép ($\Delta U_{cp} \le 5%$):

$$\Delta U = \frac{P \cdot R + Q \cdot X}{U_{đm}} = \frac{176.71 \times (0.17 \times 3) + 132.53 \times (0.4 \times 3)}{22} \approx 11.33\text{ V} \approx 0.051% \ll 5%$$


Đổi mới và đóng góp

  1. Chuẩn hóa hệ số đồng thời theo mô hình bệnh viện chuyên khoa: Thay vì áp dụng đồng nhất hệ số $k_{nc}$ chung chung, đồ án phân tách cụ thể giữa phụ tải động lực chu kỳ ngắn (bình nóng lạnh 1000W, quạt thông gió 31W) và phụ tải làm việc dài hạn (quạt trần D1000 68W, đèn chiếu sáng T8), giảm thiểu công suất máy biến áp dư thừa tới 14.2% so với cách tính chọn truyền thống.
  2. Thiết kế hệ thống chiếu sáng hỗn hợp LED T8 và Downlight: Đạt hiệu suất phát quang trung bình $83.33\text{ lm/W}$, tiết kiệm hơn 38.5% năng lượng tiêu thụ so với việc sử dụng bóng huỳnh quang chấn lưu sắt từ truyền thống mà vẫn đảm bảo độ rọi $E \ge 300\text{ lux}$ không gây chói mắt cho bệnh nhi.
  3. Mô hình bảo vệ tiếp địa đa lớp: Tách biệt độc lập giữa hệ thống tiếp địa an toàn làm việc ($R_{đ} \le 4,\Omega$) và hệ thống tiếp địa chống sét lan truyền ($R_{cs} \le 10,\Omega$), sử dụng kim thu sét kết hợp cáp đồng thoát sét bọc cách điện cao áp, triệt tiêu nguy cơ điện áp bước và điện áp chạm nguy hiểm trong môi trường bệnh viện.

Ứng dụng thực tế và triển khai

                 QUY TRÌNH THI CÔNG HỆ THỐNG ĐIỆN BỆNH VIỆN NHI
                               (6 GIAI ĐOẠN)

[Giai đoạn 1: Thi công hệ thống cọc tiếp địa & lưới cân bằng thế ngầm]
                                     |
                                     v
[Giai đoạn 2: Lắp đặt hệ thống thang máng cáp, ống luồn dây chống cháy âm sàn/trần]
                                     |
                                     v
[Giai đoạn 3: Kéo rải cáp nguồn chính Cu/XLPE/PVC và dây phân phối nhánh]
                                     |
                                     v
[Giai đoạn 4: Lắp đặt tủ điện tổng MSB, tủ phân phối tầng MDB/DB, tủ ATS]
                                     |
                                     v
[Giai đoạn 5: Lắp đặt thiết bị đầu cuối: Đèn LED, ổ cắm 16A, quạt, bình nước nóng]
                                     |
                                     v
[Giai đoạn 6: Đo kiểm điện trở cách điện (Megger 500V), thử tải & Nghiệm thu]

Phân tích hiệu quả kinh tế - kỹ thuật:

  • Vốn đầu tư ban đầu: Ước tính khoảng 1.85 tỷ VNĐ cho toàn bộ vật tư cáp, tủ bảng điện, máy phát 250kVA, máy biến áp và thiết bị chiếu sáng.
  • Tiết kiệm vận hành: Việc sử dụng 100% đèn LED hiệu suất cao và tối ưu dung lượng máy biến áp giúp tiết kiệm trung bình 78.4 triệu VNĐ/năm tiền điện năng hao phí.
  • Thời gian hoàn vốn thiết bị tiết kiệm năng lượng (ROI): 2.8 năm.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Đồ án chủ yếu tập trung vào phần thiết kế lưới điện hạ áp phân phối và bảo vệ chống sét truyền thống; chưa tích hợp hệ thống quản lý năng lượng thông minh (BMS - Building Management System) để giám sát và tự động tắt mở phụ tải theo giờ hoạt động.
  • Hướng phát triển:
    1. Tích hợp hệ thống SCADA theo dõi nhiệt độ máy biến áp và trạng thái đóng cắt của các Aptomat từ xa qua giao thức IEC 61850.
    2. Bổ sung trạm điện mặt trời áp mái 50kWp tại mái khu A ($1,032\text{ m}^2$) và khu B ($356.4\text{ m}^2$) nhằm đáp ứng tiêu chuẩn công trình xanh y tế (Green Hospital).
    3. Ứng dụng bộ nguồn biến tần tiết kiệm điện cho trạm bơm cấp nước sinh hoạt và xử lý nước thải y tế.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện / Tự động hóa: Là tài liệu tham khảo chuẩn mực về các bước tính toán phụ tải công nghiệp, phương pháp xác định quang thông theo hệ số sử dụng, chọn tiết diện dây dẫn theo dòng kinh tế $J_{kt}$ và điều kiện phát nóng $I_{cp}$.
  • Kỹ sư thiết kế cơ điện (M&E): Cung cấp bộ thông số thực tế về suất phụ tải phòng bệnh nhân, phòng khám, bảng phân bố phụ tải khối nhà y tế thực tế tại Hải Phòng.
  • Ban quản lý dự án y tế & bệnh viện: Có được góc nhìn tổng thể về cấu trúc hạ tầng điện an toàn, độ tin cậy cao và dự toán kinh tế kỹ thuật tối ưu.

Câu hỏi thường gặp

1. Tại sao đồ án lựa chọn dây dẫn nhôm lõi thép AC-185 cho đường dây 3km từ trạm trung gian?

Dây AC-185 được lựa chọn dựa trên sự kết hợp giữa mật độ dòng kinh tế ($J_{kt} = 1.3\text{ A/mm}^2$ với $T_{max} = 3000\text{ h}$) và khả năng chịu tải khi xảy ra sự cố đứt 1 mạch trong lộ kép ($I_{sc} = 462.2\text{ A} < I_{cp} = 512\text{ A}$), giúp đảm bảo an toàn tuyệt đối mà vẫn tối ưu chi phí đầu tư ban đầu so với cáp đồng ngầm đắt đỏ.

2. Tiêu chuẩn chiếu sáng cho phòng khám bệnh viện nhi cần đáp ứng những gì?

Theo TCVN 8794, phòng khám cần độ rọi tối thiểu $E_{tc} \ge 300\text{ lux}$. Đồ án sử dụng bộ đèn LED T8 công suất 20W với quang thông $2200\text{ lm}$, chỉ số hoàn màu cao, bố trí 10 bộ/phòng kết hợp treo trần cách mặt phẳng làm việc $2.5\text{m}$, giúp ánh sáng phân bố đồng đều, không gây sấp bóng khi thăm khám.

3. Giải pháp nào đảm bảo tính liên tục cấp điện cho các phòng điều trị bệnh nhi khi mất điện lưới?

Hệ thống sử dụng tủ chuyển nguồn tự động ATS liên động giữa nguồn lưới trung thế 22kV và máy phát điện Diesel dự phòng 250kVA. Khi lưới điện gặp sự cố mất pha hoặc sụt áp quá mức cho phép, ATS tự động gửi tín hiệu khởi động máy phát và chuyển mạch cấp điện cho các phụ tải ưu tiên loại 1 trong thời gian $< 10\text{ giây}$.

4. Hệ thống tiếp địa của bệnh viện được thiết kế như thế nào để đảm bảo an toàn tuyệt đối?

Công trình sử dụng hệ thống tiếp địa cọc thép bọc đồng D16 dài 2.4m chôn sâu liên kết bằng cáp đồng trần $M-70$. Điện trở tiếp địa an toàn thiết bị đạt $R_{đ} \le 4,\Omega$ và tiếp địa chống sét đạt $R_{cs} \le 10,\Omega$, kết hợp thiết bị chống sét van lan truyền hạ thế lan truyền tại tủ điện tổng MSB.

5. Khả năng mở rộng phụ tải của hệ thống trong tương lai như thế nào?

Máy biến áp và tuyến cáp trục chính được tính toán với hệ số dự phòng công suất từ $20% - 25%$, thanh cái đồng tại tủ tổng MSB có sẵn các ngăn lộ dự phòng (Spare Breakers), cho phép đấu nối bổ sung các thiết bị y tế hiện đại hoặc cơi nới khu điều trị mà không phải thay thế đường trục cấp nguồn.


Kết luận

Đồ án "Thiết kế thi công cung cấp điện cho tòa nhà điều trị bệnh viện nhi Hải Phòng" đã hoàn thành xuất sắc toàn bộ khối lượng tính toán kỹ thuật từ việc xác định phụ tải điện chi tiết ($\sum P_{tt} = 176.71\text{ kW}$, $\sum S_{tt} = 220.88\text{ kVA}$), thiết kế chiếu sáng đạt chuẩn TCVN 8794, đến lựa chọn khí cụ đóng cắt bảo vệ và hệ thống chống sét tiếp địa an toàn. Bản thiết kế không chỉ đáp ứng nghiêm ngặt các quy chuẩn kỹ thuật điện quốc gia mà còn mang lại tính khả thi thi công thực tế cao, tối ưu chi phí đầu tư và vận hành cho công trình y tế phục vụ cộng đồng.
