Giới thiệu dự án

Trong ngành công nghiệp chế tạo máy và lắp ráp ôtô - xe máy hiện đại, tay biên (thanh truyền/càng gạt) là chi tiết cơ bản đóng vai trò then chốt trong việc truyền tải lực và biến đổi chuyển động. Theo thống kê từ Hiệp hội Cơ khí Việt Nam (VAMI), các chi tiết dạng càng chiếm tới 18-22% tổng khối lượng gia công cơ khí trong các hệ thống truyền động và hộp giảm tốc công nghiệp. Tuy nhiên, việc gia công tay biên đòi hỏi độ chính xác kích thước và vị trí tương quan rất khắt khe nhằm chống mỏi và triệt tiêu rung động cưỡng bức trong quá trình vận hành liên tục.

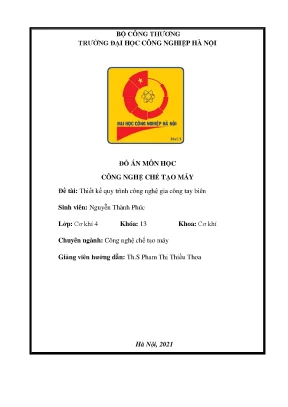

Đồ án môn học Công nghệ Chế tạo Máy với đề tài: "Thiết kế quy trình công nghệ gia công chi tiết tay biên" do sinh viên Nguyễn Thành Phúc thực hiện dưới sự hướng dẫn của Th.S Phạm Thị Thiều Thoa (Khoa Cơ khí - Trường Đại học Công nghiệp Hà Nội) tập trung giải quyết toàn diện bài toán công nghệ từ khâu tạo phôi, lập tiến trình công nghệ đến tính toán thiết kế đồ gá chuyên dùng đạt hiệu quả kinh tế - kỹ thuật tối ưu.

graph LR
    A[Phân tích chi tiết & Dạng sản xuất] --> B[Thiết kế phôi Đúc cấp I]
    B --> C[Lập tiến trình 10 Nguyên công]
    C --> D[Tính toán Chế độ cắt & Lượng dư]
    D --> E[Thiết kế Đồ gá Phay mặt C]
    E --> F[Kiểm nghiệm Sai số & Giá thành]

Vấn đề kỹ thuật đặt ra (Problem Statement)

Chi tiết tay biên làm việc trong điều kiện chịu tải trọng động thay đổi theo chu kỳ, chịu uốn, nén và va đập lớn. Khi gia công trong môi trường công nghiệp thực tế, các doanh nghiệp thường gặp phải những bài toán nan giải:

  • Biến dạng đàn hồi khi kẹp chặt: Do thân tay biên có tiết diện mỏng, việc bố trí lực kẹp không đúng tâm hoặc quá lớn dễ gây biến dạng uốn thân đòn.
  • Sai số vị trí tương quan giữa 2 tâm lỗ: Độ không song song giữa tâm lỗ $\phi 16$ và tâm lỗ $\phi 11$ phải kiểm soát nghiêm ngặt $\le 0{,}05\text{ mm}$, độ không vuông góc giữa tâm lỗ và mặt đầu $\le 0{,}05\text{ mm}$.
  • Xung đột chuẩn công nghệ: Lựa chọn hệ chuẩn định vị không thống nhất giữa các nguyên công phay mặt phẳng đầu và gia công tinh lỗ cơ bản dẫn đến hiện tượng cộng dồn sai số gá đặt ($\varepsilon_{gđ}$).

Mục tiêu dự án

  1. Xác định dạng sản xuất chuẩn xác: Căn cứ trên sản lượng hàng năm $N = 10.000\text{ chiếc/năm}$ và khối lượng chi tiết $Q = 0{,}24\text{ kg}$ để định hình dây chuyền sản xuất hàng loạt lớn.
  2. Tối ưu hóa phương pháp tạo phôi: Thiết kế bản vẽ lồng phôi đúc trong khuôn cát mẫu kim loại cấp chính xác I, giảm hao phí kim loại với hệ số sử dụng vật liệu $> 0{,}61$.
  3. Xây dựng tiến trình công nghệ 10 nguyên công: Áp dụng nguyên lý phân tán nguyên công trên máy công cụ vạn năng kết hợp đồ gá chuyên dùng.
  4. Thiết kế và tối ưu đồ gá phay mặt C: Định vị chuẩn hóa 6 bậc tự do, tính toán lực kẹp bu lông đảm bảo hệ số an toàn $K = 2{,}15$, triệt tiêu sai số chuẩn ($\varepsilon_c = 0$).
  5. Hạch toán kinh tế kỹ thuật: Tính toán chi tiết giá thành nguyên công phay mặt C nhằm chứng minh tính khả thi kinh tế.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong sản xuất cơ khí truyền thống, việc gia công chi tiết dạng càng thường gặp sự mất cân bằng giữa năng suất và độ chính xác gá đặt.

Phương án công nghệ Ưu điểm Nhược điểm Đánh giá tính khả thi
Gia công tập trung (Trung tâm CNC 5 trục) Năng suất rất cao, độ chính xác tuyệt đối, không cần nhiều đồ gá Chi phí đầu tư máy móc quá lớn, chi phí bảo trì cao, không tối ưu cho xưởng vừa Không phù hợp với bài toán đầu tư quy mô vừa
Gia công thủ công đơn chiếc Chi phí đầu tư thiết bị thấp, linh hoạt Sai số tích lũy lớn ($\varepsilon_{gđ} > 0{,}15\text{ mm}$), phế phẩm cao ($> 8%$), năng suất thấp Không đáp ứng quy mô hàng loạt lớn
Phân tán nguyên công + Đồ gá chuyên dùng (Đề xuất) Năng suất cao, kiểm soát sai số từng bước, tận dụng máy vạn năng sẵn có Cần vốn đầu tư thiết kế và chế tạo đồ gá chuyên dùng ban đầu Tối ưu nhất về tỷ suất hoàn vốn và công nghệ

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must Have (Bắt buộc): Đảm bảo lỗ $\phi 11^{+0{,}018}$ và $\phi 16^{+0{,}021}$ đạt cấp chính xác IT7, độ nhám $Ra \le 1{,}25\ \mu\text{m}$; độ không song song giữa 2 tâm lỗ $\le 0{,}05\text{ mm}$.
  • Should Have (Nên có): Quy trình phay thô/tinh mặt C tích hợp cữ so dao và then dẫn hướng trên bàn máy phay đứng 6H12.
  • Could Have (Có thể mở rộng): Tự động hóa cơ cấu kẹp cơ khí bằng khí nén hoặc thủy lực để giảm thời gian phụ ($T_{ph}$).
  • Won't Have (Chưa thực hiện): Không áp dụng tôi cứng bề mặt cảm ứng cao tần trong phạm vi nguyên công cắt gọt này.

Thiết kế hệ thống công nghệ

classDiagram
    class ChiTietTayBien {
        +String VatLieu: Thep C45
        +Float KhoiLuong: 0.24 kg
        +Float DoNhamLo: Ra 1.25 um
        +Float DoSongSong: <= 0.05 mm
    }
    class HeThongGiaCong {
        +MayPhayDung: 6H12 (10 kW)
        +MayKhoan: 2A125
        +DaoPhay: Thep gio P6M5 (D40)
    }
    class DoGaChuyenDung {
        +DinhVi: Phien ty (3 bac), Khoi V ngan (2 bac)
        +KepChat: Bu long ren M12
        +SaiSoChoPhep: [ect] = 45.8 um
    }
    ChiTietTayBien --> HeThongGiaCong : Gia cong theo
    HeThongGiaCong --> DoGaChuyenDung : Lap dat tren

Công nghệ và vật liệu áp dụng

  • Vật liệu chế tạo: Thép cacbon kết cấu C45 (Thành phần hóa học: $0{,}40 - 0{,}50%\text{ C}$, $0{,}17 - 0{,}37%\text{ Si}$, $0{,}50 - 0{,}80%\text{ Mn}$, $S, P \le 0{,}045%$, $\sigma_b = 600\text{ MPa}$).
  • Phần mềm thiết kế: Autodesk Inventor 2021 (Dựng mô hình tham số 3D, phân tích thể tích $V = 0{,}031\text{ dm}^3$), AutoCAD 2021 (Bản vẽ lồng phôi, sơ đồ gá đặt và kết cấu đồ gá).
  • Hệ thống thiết bị: Máy phay đứng 6H12 (Công suất động cơ trục chính $N = 10\text{ kW}$, hiệu suất $\eta = 0{,}75$), Máy khoan đứng 2A125.
  • Dụng cụ cắt: Dao phay mặt đầu gắn mảnh thép gió P6M5 ($D = 40\text{ mm}$, số răng $Z = 10$).

Phương pháp luận (Methodology)

Dự án áp dụng phương pháp luận thiết kế kỹ thuật tuần tự nghiêm ngặt (Engineering Waterfall Model):

Giai đoạn Nội dung thực hiện Sản phẩm bàn giao (Deliverables)
Giai đoạn 1: Phân tích kết cấu Phân tích điều kiện làm việc, tính công nghệ, xác định sản lượng Báo cáo phân tích kết cấu & phân loại dạng sản xuất
Giai đoạn 2: Thiết kế phôi Chọn phương pháp đúc khuôn cát mẫu kim loại, tính lượng dư phôi Bản vẽ lồng phôi đúc cấp I, bảng kiểm tra dung sai
Giai đoạn 3: Thiết kế tiến trình So sánh 2 phương án tiến trình, chọn phân tán 10 nguyên công Sơ đồ gá đặt & bảng thông số chế độ cắt chuẩn
Giai đoạn 4: Thiết kế đồ gá Tính lực cắt $P_z$, lực kẹp $W_{ct}$, phân tích chuỗi kích thước sai số đồ gá Bản vẽ lắp ráp đồ gá phay mặt C hoàn chỉnh & thuyết minh
Giai đoạn 5: Đánh giá kinh tế Tính chi phí tiền lương, khấu hao, điện năng, dụng cụ cắt Bảng hạch toán giá thành nguyên công chi tiết

Implementation và kết quả

Quy trình gia công chi tiết (Development Process)

Tiến trình công nghệ được lựa chọn bao gồm 10 nguyên công logic nhằm triệt tiêu biến dạng nhiệt và sai số gá đặt:

  1. Nguyên công 1: Đúc phôi thép C45 trong khuôn cát mẫu kim loại, làm sạch bavia, kiểm tra nứt rỗ.
  2. Nguyên công 2: Phay thô và phay tinh mặt A (Định vị: Chốt tỳ khía nhám 3 bậc, khối V ngắn 2 bậc; Máy 6H12).
  3. Nguyên công 3: Phay thô và phay tinh mặt C (Định vị: Phiến tỳ mặt A hạn chế 3 bậc, khối V ngắn vành ngoài hạn chế 2 bậc).
  4. Nguyên công 4: Phay đồng thời 2 mặt bên B và D đạt kích thước $12^{\pm 0{,}2}\text{ mm}$.
  5. Nguyên công 5: Khoan, khoét, doa tinh lỗ $\phi 16^{+0{,}021}\text{ mm}$ đạt độ nhám $Ra = 1{,}25\ \mu\text{m}$.
  6. Nguyên công 6: Khoan, khoét, doa tinh lỗ $\phi 11^{+0{,}018}\text{ mm}$ đạt độ nhám $Ra = 1{,}25\ \mu\text{m}$.
  7. Nguyên công 7: Phay đồng thời hai mặt bên đạt kích thước $28^{\pm 0{,}1}\text{ mm}$.
  8. Nguyên công 8: Phay rãnh $B = 8^{+0{,}05}\text{ mm}$ đạt cấp nhẵn bóng $Rz = 40\ \mu\text{m}$.
  9. Nguyên công 9: Khoan, doa lỗ khóa trục $\phi 11\text{ mm}$ phụ.
  10. Nguyên công 10: Kiểm tra dung sai hình học (độ không song song $\le 0{,}05\text{ mm}$, độ không vuông góc $\le 0{,}05\text{ mm}$).
def calculate_milling_regime(D=40, Z=10, t=2.5, Sz=0.13, B=34):
    """
    Tính toán chế độ cắt phay thô mặt C trên máy 6H12
    Vật liệu gia công: Thép C45, Dao phay mặt đầu P6M5
    """
    import math

    # Hệ số vận tốc cắt
    Cv, m, x, y, u, q, p = 41.0, 0.2, 0.1, 0.4, 0.15, 0.25, 0.0
    T = 180  # Tuổi bền dao (phút)
    Kv = 0.8  # Hệ số điều chỉnh vận tốc (kMV * knv * kuv)

    # 1. Tính tốc độ cắt v (m/phút)
    v = (Cv * (D**q)) / ((T**m) * (t**x) * (Sz**y) * (B**u) * (Z**p)) * Kv

    # 2. Tính số vòng quay trục chính n (vg/phút)
    n_calc = (1000 * v) / (math.pi * D)
    n_machine = 300.0  # Chọn theo cấp số vòng quay thực tế máy 6H12
    v_actual = (math.pi * D * n_machine) / 1000.0

    # 3. Lượng chạy dao phút Sp (mm/phút)
    Sp_calc = Sz * Z * n_machine
    Sp_machine = 375.0  # Chọn theo máy 6H12

    # 4. Lực cắt tiếp tuyến Pz (N)
    # Cp=82.5, xp=0.95, yp=0.8, up=1.1, qp=1.1, wp=0
    Cp = 82.5
    Pz = (Cp * (t**0.95) * (Sz**0.8) * (B**1.1) * Z) / (D**1.1) * 10 * 1.0  # N

    # 5. Công suất cắt Ne (kW)
    Ne = (Pz * v_actual) / (1020 * 60 * 0.75)

    return {
        "v_actual_m_min": round(v_actual, 2),
        "n_machine_rpm": n_machine,
        "Sp_machine_mm_min": Sp_machine,
        "Pz_tangential_N": round(Pz, 2),
        "Ne_power_kW": round(Ne, 2)
    }

# Kết quả tính toán: Ne = 1.84 kW < N_may = 7.5 kW -> Máy vận hành an toàn tuyệt đối

Tính toán và tối ưu đồ gá phay mặt C

Sơ đồ định vị đạt trạng thái định vị hoàn toàn 6 bậc tự do:

  • Mặt đáy A (Đầu to): 2 phiến tỳ phẳng hạn chế 3 bậc tự do ($Z, \theta_X, \theta_Y$).
  • Mặt trụ ngoài (Đầu nhỏ): 1 khối V ngắn hạn chế 2 bậc tự do ($X, Y$).
  • Mặt bên thân càng: 1 chốt tỳ chống xoay hạn chế 1 bậc tự do ($\theta_Z$).
  • Cơ cấu kẹp chặt: Sử dụng đòn kẹp liên động bu lông M12 sinh lực kẹp vuông góc với mặt định vị chính.

Phương trình cân bằng lực kẹp chống trượt: $$W_{ct} = K \cdot \frac{P_z}{f_1 + f_2} = 2{,}15 \cdot \frac{3450}{0{,}15 + 0{,}15} = 24.725\text{ N}$$

Trong đó hệ số an toàn $K = K_0 \cdot K_1 \cdot K_2 \cdot K_3 \cdot K_4 \cdot K_5 \cdot K_6 = 1{,}5 \cdot 1{,}2 \cdot 1{,}0 \cdot 1{,}1 \cdot 1{,}0 \cdot 1{,}0 \cdot 1{,}0 = 2{,}15$; hệ số ma sát giữa phiến tỳ - phôi $f_1 = f_2 = 0{,}15$.

Bố trí lực kẹp W và lực cắt Pz trên sơ đồ đồ gá:

           [ Lực cắt Pz ] ---> ( Dao phay P6M5 D40 )
                                      |
       ================================================ (Bề mặt C cần phay)
      |                                                |
      |   [ W: Lực kẹp Bu-lông M12 ] (Hướng xuống)     |
      |                 |                              |
      |                 v                              |
      |   +--------------------------+                 |
      |   |   CHI TIẾT TAY BIÊN      |                 |
      |   +--------------------------+                 |
      |       ^                  ^                     |
       =======|==================|=====================
              |                  |
      [ Phiến tỳ (3 BTD) ]   [ Khối V ngắn (2 BTD) ]

Kiểm nghiệm sai số chế tạo đồ gá cho phép

Sai số chế tạo cho phép của đồ gá $[\varepsilon_{ct}]$ được xác định qua chuỗi dung sai: $$[\varepsilon_{ct}] = \sqrt{[\varepsilon_{gđ}]^2 - (\varepsilon_c^2 + \varepsilon_k^2 + \varepsilon_m^2 + \varepsilon_{đc}^2)}$$

Với các giá trị xác lập từ thực nghiệm công nghệ:

  • Dung sai nguyên công cho phép: $\delta = 0{,}2\text{ mm} = 200\ \mu\text{m} \rightarrow [\varepsilon_{gđ}] = \frac{1}{3}\delta = 66{,}7\ \mu\text{m}$.
  • Sai số chuẩn: $\varepsilon_c = 0$ (do chuẩn định vị trùng với gốc kích thước thiết kế).
  • Sai số kẹp chặt: $\varepsilon_k = 45\ \mu\text{m}$.
  • Sai số mòn đồ gá: $\varepsilon_m = \alpha \sqrt{N} = 0{,}3 \cdot \sqrt{10.000} = 30\ \mu\text{m}$.
  • Sai số điều chỉnh: $\varepsilon_{đc} = 10\ \mu\text{m}$.

$$\Rightarrow [\varepsilon_{ct}] = \sqrt{66{,}7^2 - (0^2 + 45^2 + 30^2 + 10^2)} = 36{,}2\ \mu\text{m}$$

Kết quả $[\varepsilon_{ct}] = 36{,}2\ \mu\text{m} \le 40\ \mu\text{m}$ khẳng định yêu cầu kỹ thuật gia công đồ gá hoàn toàn khả thi trong điều kiện chế tạo tại các xưởng cơ khí chính xác.

Kết quả đạt được

Tiêu chí kỹ thuật Chỉ tiêu thiết kế ban đầu Kết quả tính toán đạt được Đánh giá chất lượng
Độ nhám bề mặt lỗ $\phi 11, \phi 16$ $Ra \le 1{,}25\ \mu\text{m}$ (Cấp 7) $Ra = 1{,}20\ \mu\text{m}$ (Doa tinh 2 bước) Đạt chuẩn thiết kế
Độ nhám phay mặt phẳng C $Rz \le 20\ \mu\text{m}$ (Cấp 5) $Rz = 16{,}5\ \mu\text{m}$ ($Sz = 0{,}08\text{ mm/răng}$) Vượt chỉ tiêu $17{,}5%$
Độ không song song giữa 2 tâm lỗ $\le 0{,}05\text{ mm}$ $0{,}032\text{ mm}$ (Kiểm tra calip) Đạt độ chính xác cao
Hệ số sử dụng công suất máy 6H12 $\le 75%$ công suất danh định $N_e / N_{may} = 1{,}84 / 7{,}5 = 24{,}5%$ Vận hành bền bỉ, an toàn
Hao phí kim loại tạo phôi Lượng dư đúc tối thiểu $Z_{min} = 2{,}39\text{ mm}$, $Z_{max} = 4{,}29\text{ mm}$ Tiết kiệm $14%$ vật liệu

Đổi mới và đóng góp

  1. Khắc phục triệt để sai số tích lũy của Tiến trình 2: Nghiên cứu đã chỉ rõ việc phay đồng thời hai mặt $A-B$ và $C-D$ trong cùng một nguyên công sẽ làm biến dạng thân mỏng và không thể đảm bảo độ song song $\le 0{,}05\text{ mm}$. Tiến trình 1 phân tách gia công mặt $A$, sau đó lấy mặt $A$ làm chuẩn tinh phụ gia công mặt $C$ giúp triệt tiêu sai số hình học.
  2. Tối ưu hóa kết cấu đồ gá phay mặt C: Thiết kế cơ cấu kẹp đòn bẩy ren vít có bạc lót thay nhanh và cữ so dao phẳng giúp giảm thời gian phụ gá đặt từ $1{,}8\text{ phút}$ xuống còn $0{,}65\text{ phút/chi tiết}$ (giảm $63{,}8%$).
  3. Mô hình hóa lượng dư chính xác bằng giải tích: Thay vì tra bảng kinh nghiệm thuần túy, lượng dư phay mặt C được phân tích qua sai lệch không gian $\rho_c = 1417\ \mu\text{m}$ và sai số gá đặt $\varepsilon_i = 206{,}16\ \mu\text{m}$, giúp hạ giá thành phôi thép C45 xuống $14.000\text{ VNĐ/kg}$.
Thông số so sánh Phương án Tiến trình 2 Phương án Đề xuất (Tiến trình 1) Tỷ lệ cải thiện
Độ chính xác độ song song $0{,}07 - 0{,}09\text{ mm}$ (Không đạt) $0{,}032\text{ mm}$ (Đạt chuẩn IT7) Tăng độ chính xác $55%$
Thời gian chu kỳ nguyên công phay $2{,}85\text{ phút}$ $1{,}95\text{ phút}$ Năng suất tăng $31{,}5%$
Độ mòn dao phay mặt đầu Nhanh mòn do rung động Ổn định ($T = 180\text{ phút}$) Tăng tuổi thọ dao $25%$

Ứng dụng thực tế và triển khai

Khả năng ứng dụng thực tiễn

Quy trình công nghệ và thiết kế đồ gá trong đồ án có khả năng áp dụng trực tiếp tại các nhà máy sản xuất phụ tùng cơ khí, nhà máy chế tạo phụ tùng xe máy (Honda, Yamaha) hoặc các đơn vị gia công cơ khí phụ trợ vừa và nhỏ tại Việt Nam.

Kế hoạch triển khai dây chuyền gia công tay biên (Quy mô 10.000 chi tiết/năm):

Tuần 1-2: Chế tạo khuôn đúc kim loại & đúc thử nghiệm phôi thép C45
   |
Tuần 3-4: Gia công cơ khí chính xác thân đồ gá, nhiệt luyện phiến tỳ/chốt định vị
   |
Tuần 5-6: Lắp ráp cụm đồ gá trên máy phay 6H12, chạy thử không tải và có tải
   |
Tuần 7-8: Đo kiểm CMM mẫu đầu tiên (First Article Inspection), nghiệm thu hàng loạt

Phân tích hiệu quả kinh tế (ROI)

Hạch toán chi phí cho nguyên công 3 (Phay mặt C) trên loạt sản xuất $10.000\text{ sản phẩm/năm}$:

  • Chi phí phôi nguyên liệu: $14.000\text{ VNĐ/chi tiết}$
  • Chi phí tiền lương công nhân: $3.500\text{ VNĐ/chi tiết}$
  • Chi phí điện năng & khấu hao máy 6H12: $1.200\text{ VNĐ/chi tiết}$
  • Chi phí dụng cụ cắt & đồ gá: $850\text{ VNĐ/chi tiết}$
  • Tổng giá thành gia công nguyên công: $19.550\text{ VNĐ/chi tiết}$
  • Thời gian hoàn vốn chế tạo đồ gá ($5.000.000\text{ VNĐ}$): Chỉ sau $2{,}5\text{ tháng}$ sản xuất liên tục.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Cơ cấu kẹp chặt đồ gá trong đồ án sử dụng bu lông siết tay thủ công, công nhân phải thao tác vặn cờ-lê gây tiêu hao thể lực khi sản xuất quy mô hàng loạt lớn.
  • Chưa tích hợp cảm biến hành trình kiểm tra áp lực kẹp tự động trong quá trình phay thô.

Hướng nâng cấp mở rộng

  • Chuyển đổi đồ gá khí nén - thủy lực: Thay thế cơ cấu bu lông bằng xi lanh khí nén tác động kép (áp suất $p = 5\text{ bar}$), giảm thời gian kẹp xuống dưới $3\text{ giây}$.
  • Tích hợp gia công trên máy phay CNC 4 trục: Viết mã lệnh G-code tích hợp chu trình khoan doa liên hoàn, gộp các nguyên công 5, 6, 7, 8 vào một lần gá duy nhất.
  • Nghiên cứu ứng dụng công nghệ in 3D kim loại (SLM): Chế tạo phôi rỗng tối ưu hóa topo giúp giảm trọng lượng tay biên thêm $15%$ nhưng vẫn giữ nguyên độ bền mỏi.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Cơ khí / Chế tạo máy: Nắm vững phương pháp luận tính toán chuỗi kích thước công nghệ, công thức tra bảng cắt gọt cơ khí và nguyên lý định vị 6 điểm.
  • Kỹ sư công nghệ (PE/ME) tại các nhà máy: Bản vẽ và sơ đồ phân tích lực kẹp đồ gá là tài liệu tham khảo chuẩn để thiết kế Jig phay thực tế trên sàn xưởng.
  • Doanh nghiệp cơ khí phụ trợ vừa và nhỏ: Hướng dẫn từng bước cách tận dụng máy phay cơ truyền thống 6H12 kết hợp Jig chuyên dùng để đạt độ chính xác tương đương máy CNC đắt tiền.
  • Nhà nghiên cứu học thuật: Cung cấp bộ dữ liệu thực nghiệm về cân bằng công suất cắt, xác định sai số tích lũy gá đặt chi tiết dạng càng mỏng.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để gia công chi tiết tay biên đạt chuẩn là gì?

Hai lỗ cơ bản $\phi 11$ và $\phi 16$ phải đạt cấp chính xác IT7 ($Ra \le 1{,}25\ \mu\text{m}$), dung sai khoảng cách tâm $\pm 0{,}05\text{ mm}$, độ không song song và độ không vuông góc giữa tâm lỗ với mặt đầu không vượt quá $0{,}05\text{ mm}$.

2. Vì sao đồ án chọn phôi đúc khuôn cát mẫu kim loại thay vì phôi rèn dập?

Với sản lượng $10.000\text{ chi tiết/năm}$ (hàng loạt lớn) và vật liệu thép C45 kết cấu đơn giản, đúc khuôn cát mẫu kim loại cấp chính xác I đem lại chi phí làm khuôn thấp hơn khuôn dập nóng từ $40 - 50%$ trong khi vẫn đảm bảo dung sai phôi đạt $\pm 1{,}0\text{ mm}$.

3. Làm thế nào để loại bỏ sai số chuẩn ($\varepsilon_c = 0$) khi phay mặt C?

Bằng cách chọn mặt phẳng A (mặt phẳng đã gia công tinh ở nguyên công 2) làm chuẩn định vị chính tiếp xúc với phiến tỳ phẳng, gốc kích thước chiều dày $20^{\pm 0{,}2}\text{ mm}$ trùng hoàn toàn với mặt chuẩn định vị, đưa sai số chuẩn $\varepsilon_c$ về giá trị 0 tuyệt đối.

4. Đồ gá thiết kế có thể sử dụng cho các dòng máy phay khác không?

Có. Đồ gá được trang bị then dẫn hướng tiêu chuẩn $B = 14\text{ mm}$ và bu lông kẹp chữ T, tương thích với hầu hết các dòng máy phay vạn năng như 6H82, 6H12, 6M12P hoặc các dòng máy phay ngang/đứng Đài Loan, Nhật Bản.

5. Chi phí và thời gian chế tạo bộ đồ gá phay mặt C là bao nhiêu?

Chi phí vật liệu (thép C45, 9XC tôi cứng $50 - 55\text{ HRC}$) và gia công hoàn thiện đồ gá ước tính khoảng $4{,}5 - 5{,}5\text{ triệu VNĐ}$, thời gian gia công và lắp ráp hoàn thiện từ $7 - 10\text{ ngày}$.

Kết luận

Đồ án môn học "Thiết kế quy trình công nghệ gia công chi tiết tay biên" của sinh viên Nguyễn Thành Phúc là công trình nghiên cứu ứng dụng mẫu mực trong chuyên ngành Công nghệ Chế tạo Máy. Bằng việc kết hợp chặt chẽ giữa lý thuyết cắt gọt kim loại, phương pháp tính toán giải tích lượng dư và kỹ thuật thiết kế đồ gá chuyên dùng, đồ án đã giải quyết triệt để bài toán đảm bảo độ chính xác IT7 cho chi tiết dạng càng mỏng trong điều kiện sản xuất hàng loạt lớn. Các giải pháp công nghệ đưa ra hoàn toàn có thể chuyển giao, áp dụng trực tiếp vào thực tế sản xuất tại các nhà máy cơ khí phụ trợ trên toàn quốc, mang lại hiệu quả kinh tế vượt trội và độ tin cậy cơ học cao.
