Giới thiệu dự án

Trong ngành công nghiệp chế tạo máy hiện đại, cụm truyền động bánh răng đóng vai trò xương sống trong việc truyền mô-men xoắn và biến đổi tốc độ chuyển động quay giữa các trục. Theo các báo cáo kỹ thuật ngành cơ khí chế tạo, chi tiết truyền động dạng bánh răng chiếm tới 28–35% tổng số linh kiện cơ khí chính xác trong các hộp giảm tốc công nghiệp, hệ thống truyền động ô tô, máy kéo và thiết bị siêu trường siêu trọng. Tuy nhiên, việc chế tạo bánh răng trụ răng nghiêng kích thước lớn ($\varnothing 512\text{ mm}$, $Z = 160$, $m = 3$) thường đối mặt với các thách thức nghiêm trọng về độ co ngót nhiệt, biến dạng hình học sau nhiệt luyện, và khó khăn trong việc kiểm soát sai số ăn khớp profin răng.

Dự án "Thiết Kế Quy Trình Công Nghệ Gia Công Bánh Răng Nghiêng" được thực hiện nhằm xây dựng một quy trình công nghệ chế tạo tối ưu, toàn diện từ khâu tính toán phôi liệu, lập tiến trình công nghệ đa nguyên công, thiết kế trang công nghệ chuyên dùng (đồ gá) đến hạch toán kinh tế kỹ thuật cho sản phẩm bánh răng nghiêng truyền lực.

+---------------------------------------------------------------------------------------------------+
|                                  THÔNG SỐ KỸ THUẬT BÁNH RĂNG NGHIÊNG                              |
+--------------------------+----------------------------+-----------------------+-------------------+
| Thông số học             | Giá trị                    | Tiêu chuẩn kỹ thuật   | Yêu cầu độ chính  |
+--------------------------+----------------------------+-----------------------+-------------------+
| Vật liệu chế tạo         | Thép kết cấu C45           | Đường kính ngoài      | Ø512 mm           |
| Số răng (Z)              | 160 răng                   | Đường kính lỗ trục    | Ø60 (+0.035) mm   |
| Modun pháp tuyến (m)     | 3 mm                       | 6 lỗ giảm trọng/cẩu   | Ø35 mm            |
| Góc nghiêng răng (β)     | 18°51' (Hướng phải)        | Chiều rộng vành răng  | 56 mm             |
| Cấp chính xác gia công   | Cấp 7 (TCVN / GOST)        | Rãnh then truyền lực  | 18D9 (18+0.1 mm)  |
| Độ nhám bề mặt lắp ghép  | Ra 1.6 - Ra 2.5 µm         | Độ cứng sau tôi + ram | 45 - 52 HRC       |
+--------------------------+----------------------------+-----------------------+-------------------+

Mục tiêu kỹ thuật cốt lõi

  1. Thiết lập chuỗi tiến trình công nghệ 9 nguyên công chuẩn hóa theo nguyên tắc phân tán nguyên công, khai thác tối đa năng suất của hệ thống máy cắt gọt công nghiệp (1K62, 2H55, 5K324, 6M21).
  2. Tối ưu hóa phương pháp tạo phôi bằng công nghệ dập nóng trên máy búa/máy ép, giảm thiểu tối đa lượng dư gia công cắt gọt và phân bố đường thớ kim loại hợp lý theo vành răng.
  3. Tính toán phân tích lượng dư gia công đa bước cho bề mặt chuẩn lỗ $\varnothing 60\text{ mm}$ dựa trên phương pháp giải tích Kovan, đảm bảo triệt tiêu triệt để sai lệch không gian $\rho_{ph\hat{o}i}$ và sai số gá đặt $\varepsilon_{gd}$.
  4. Thiết kế hoàn chỉnh bộ đồ gá chuyên dùng phục vụ nguyên công khoan 6 lỗ $\varnothing 35\text{ mm}$ trên máy khoan cần 2H55, đảm bảo sai số chế tạo cho phép $[\varepsilon_{ct}] \le 0.147\text{ mm}$ và thời gian gia công đơn chiếc $T_0 = 0.256\text{ phút}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong sản xuất bánh răng công nghiệp nặng, lựa chọn phương pháp tạo phôi và xác lập chuẩn định vị công nghệ là yếu tố tiên quyết quyết định giá thành và chất lượng chi tiết.

Tiêu chí kỹ thuật Phôi dập nóng (Giải pháp chọn) Phôi cán định hình Phôi đúc trong khuôn cát/kim loại
Độ bền cơ tính Rất cao, thớ kim loại liên tục dọc profin Trung bình, dễ đứt thớ kim loại khi tiện Kém, dễ sinh rỗ khí, rỗ xỉ bên trong
Hệ số sử dụng vật liệu Cao ($K_{sd} \approx 0.75 - 0.82$) Thấp ($K_{sd} \approx 0.50 - 0.60$) Trung bình ($K_{sd} \approx 0.65 - 0.70$)
Độ chính xác kích thước Cấp 2, lượng dư đều ($2.0 - 3.0\text{ mm}$) Lượng dư lớn ở các bậc trục Sai lệch độ cong vênh lớn
Độ phù hợp loạt lớn Tối ưu cho $N \ge 5000\text{ sp/năm}$ Phù hợp chi tiết trục trơn dài Phù hợp thân hộp, vỏ máy phức tạp

Phân tích ma trận yêu cầu kỹ thuật (MoSCoW)

  • Must Have (Bắt buộc): Độ đồng tâm giữa đường kính ngoài $\varnothing 512\text{ mm}$ và tâm lỗ $\varnothing 60\text{ mm}$; độ vuông góc giữa mặt đầu A và đường tâm lỗ $\le 0.05\text{ mm}$; nhiệt luyện đạt $45 - 52\text{ HRC}$.
  • Should Have (Khuyến nghị cao): Áp dụng chuẩn tinh thống nhất (Mặt đầu A + Lỗ $\varnothing 60$ + Rãnh then) xuyên suốt từ gia công răng đến kiểm tra.
  • Could Have (Có thể mở rộng): Tự động hóa cấp phôi khí nén cho đồ gá khoan lỗ $\varnothing 35$.
  • Won't Have (Không áp dụng giai đoạn này): Gia công mài răng biên dạng CNC siêu tinh (giữ nguyên phương pháp truyền thống: phay lăn răng + cà răng/mài nghiền).

Thiết kế hệ thống công nghệ

Quy trình gia công được cấu trúc chặt chẽ nhằm triệt tiêu các bậc tự do bất lợi, khống chế chuỗi kích thước công nghệ và đảm bảo độ cứng vững khi gia công bánh răng đường kính lớn.

       SƠ ĐỒ CHUỖI TIẾN TRÌNH CÔNG NGHỆ GIA CÔNG BÁNH RĂNG NGHIÊNG

  +--------------------+      +-------------------------------------------+
  |  NGUYÊN CÔNG 1     | ---> |  NGUYÊN CÔNG 2 & 3: TIỆN CHUẨN TINH       |
  |  Dập nóng phôi C45 |      |  Tiện mặt A, B, tiện ngoài Ø512, lỗ Ø60   |
  +--------------------+      +-------------------------------------------+
                                                    |
                                                    v
  +--------------------+      +-------------------------------------------+
  |  NGUYÊN CÔNG 5     | <--- |  NGUYÊN CÔNG 4: XỌC RÃNH THEN             |
  |  Khoan 6 lỗ Ø35    |      |  Xọc then 18D9 (Chuẩn định vị chống xoay) |
  +--------------------+      +-------------------------------------------+
            |
            v
  +--------------------+      +-------------------------------------------+
  |  NGUYÊN CÔNG 6     | ---> |  NGUYÊN CÔNG 7: XỬ LÝ NHIỆT LUYỆN         |
  |  Phay lăn răng     |      |  Tôi 830-850°C + Ram thấp 250-300°C       |
  |  (m=3, Z=160, β)   |      |  Đạt độ cứng bề mặt 45-52 HRC             |
  +--------------------+      +-------------------------------------------+
                                                    |
                                                    v
  +--------------------+      +-------------------------------------------+
  |  NGUYÊN CÔNG 9     | <--- |  NGUYÊN CÔNG 8: GIA CÔNG TINH RĂNG        |
  |  Kiểm tra Over-pin |      |  Cà răng / Mài nghiền trên máy 6M21       |
  +--------------------+      +-------------------------------------------+

Thiết bị và công cụ công nghệ chủ chốt

  • Máy tiện vạn năng 1K62: Công suất $N = 7\text{ kW}$, 23 cấp tốc độ trục chính ($30 - 3000\text{ vòng/phút}$), dao tiện ngoài và dao móc lỗ gắn mảnh hợp kim cứng T15K6.
  • Máy xọc đứng 7430: Hành trình đầu trượt $1200\text{ mm}$, công suất $55\text{ kW}$, dao xọc hợp kim T15K6 bản rộng $18\text{ mm}$.
  • Máy khoan cần 2H55: Đường kính khoan cực đại $\varnothing 100\text{ mm}$, công suất $4\text{ kW}$, mũi khoan ruột khoan gắn hợp kim T15K6 $\varnothing 35\text{ mm}$.
  • Máy phay lăn răng chuyên dùng 5K324: Gia công bánh răng modun lớn, công suất $21\text{ kW}$, dao phay lăn trục vít T15K6 $\varnothing 80\text{ mm}$.
  • Máy cà răng/mài nghiền 6M21: Công suất $21\text{ kW}$, đĩa cà răng chuyên dụng CrMnO2/T5K6 đường kính $\varnothing 120\text{ mm}$.

Methodology

Phương pháp tính toán lượng dư gia công được tiến hành theo phương pháp phân tích dựa trên công thức Kovan đối với bề mặt trụ trong $\varnothing 60\text{ mm}$:

$$Z_{min} = 2 \cdot \left( R_{z, i-1} + T_{i-1} + \sqrt{\rho_{i-1}^2 + \varepsilon_i^2} \right)$$

Trong đó:

  • $R_{z, i-1}$: Chiều cao nhấp nhô tế vi bề mặt do bước công nghệ trước để lại.
  • $T_{i-1}$: Chiều sâu lớp khuyết tật hư hỏng bề mặt do bước trước để lại.
  • $\rho_{i-1}$: Sai lệch không gian tổng cộng của phôi ($\rho_{ph\hat{o}i} = \sqrt{\rho_c^2 + \rho_{cm}^2} = 710.3\ \mu\text{m}$).
  • $\varepsilon_i$: Sai số gá đặt ở bước đang thực hiện ($\varepsilon_{gd} = 140\ \mu\text{m}$).
# Thuật toán tính toán chuỗi lượng dư và sai số gá đặt cho lỗ Ø60
import math

def calculate_machining_allowance():
    # Bước phôi -> Tiện thô
    Rz_phoi, T_phoi = 250, 350  # um
    rho_phoi = 710.3            # um
    eps_gd_tho = 140.0          # um

    Zmin_tho = 2 * (Rz_phoi + T_phoi + math.sqrt(rho_phoi**2 + eps_gd_tho**2))

    # Bước tiện thô -> Tiện tinh
    Rz_tho, T_tho = 50, 50      # um
    rho_tho = 0.05 * rho_phoi   # um (he so chinh xac k=0.05)
    eps_gd_tinh = 0.05 * 140.0  # um

    Zmin_tinh = 2 * (Rz_tho + T_tho + math.sqrt(rho_tho**2 + eps_gd_tinh**2))

    return round(Zmin_tho, 2), round(Zmin_tinh, 2)

Z_tho, Z_tinh = calculate_machining_allowance()
# Kết quả: Zmin_tho = 2648 um (chọn 3mm/phía), Zmin_tinh = 162 um (0.162 mm)

Implementation và kết quả

Development process & Thông số chế độ cắt

Quá trình thiết kế chi tiết từng nguyên công được tính toán dựa trên các công thức giải tích cắt gọt kim loại và tra bảng tiêu chuẩn cơ sở chế tạo máy:

+---------------------------------------------------------------------------------------------------+
|                           BẢNG TỔNG HỢP CHẾ ĐỘ CẮT TOÀN BỘ TIẾN TRÌNH                             |
+----+-----------------------+----------+---------+----------+----------+----------+--------+-------+
| NC | Nội dung nguyên công  | Máy      | Dao cắt | n (v/p)  | s (mm/v) | v (m/p)  | t (mm) | T0    |
|    |                       |          |         |          |          |          |        | (ph)  |
+----+-----------------------+----------+---------+----------+----------+----------+--------+-------+
| 1  | Dập phôi nóng C45     | Máy ép   | Khuôn   | -        | -        | -        | -      | -     |
| 2a | Tiện mặt đầu A        | 1K62     | T15K6   | 75       | 1.20     | 120.5    | 2.0    | 1.75  |
| 2b | Tiện ngoài Ø512       | 1K62     | T15K6   | 75       | 1.20     | 120.5    | 2.0    | 1.80  |
| 2c | Tiện lỗ thông Ø60     | 1K62     | T15K6   | 235      | 0.60     | 44.2     | 3.0    | 1.25  |
| 3  | Tiện mặt đầu B + mép  | 1K62     | T15K6   | 75       | 1.20     | 120.5    | 2.0    | 1.75  |
| 4  | Xọc rãnh then 18D9    | 7430     | T15K6   | 150*     | 0.12*    | 8.5      | 4.0    | 0.73  |
| 5  | Khoan 6 lỗ Ø35        | 2H55     | T15K6   | 375      | 1.00     | 40.0     | 17.5   | 0.256 |
| 6  | Phay lăn răng nghiêng | 5K324    | T15K6   | 55       | 2.50     | 36.0     | 3.0    | 14.80 |
| 7  | Tôi + Ram thép C45    | Lò điện  | -       | -        | -        | -        | -      | 75.0  |
| 8  | Cà răng / Mài nghiền  | 6M21     | HKC     | 120      | 6.00     | 30.0     | 0.1    | 0.07  |
| 9  | Kiểm tra profin răng  | Over-pin | Panme   | -        | -        | -        | -      | 1.50  |
+----+-----------------------+----------+---------+----------+----------+----------+--------+-------+
(* Đơn vị của nguyên công xọc: n tính bằng hành trình kép/phút, s tính bằng mm/HTK)

Thiết kế đồ gá chuyên dùng cho Nguyên công 5 (Khoan 6 lỗ $\varnothing 35$)

Đồ gá được thiết kế lắp ráp trên máy khoan cần 2H55 với các cụm cơ cấu tối ưu:

  1. Cụm định vị:

    • Phiến tỳ vành khăn (Thép Y10 tôi cứng $50 - 55\text{ HRC}$): Tiếp xúc mặt phẳng đầu A, khống chế 3 bậc tự do (Tịnh tiến dọc trục $Oz$, xoay quanh $Ox$, xoay quanh $Oy$).
    • Chốt trụ ngắn (Thép Y8A): Lắp vào lỗ chuẩn $\varnothing 60\text{ mm}$, khống chế 2 bậc tự do (Tịnh tiến dọc $Ox$, tịnh tiến dọc $Oy$).
    • Then bằng định vị (Thép Y8A): Lắp vào rãnh then 18D9, khống chế 1 bậc tự do chống xoay quanh trục $Oz$.
    • $\rightarrow$ Tổng số bậc tự do bị khống chế: 6/6 bậc (Định vị hoàn toàn).

  2. Cụm kẹp chặt:

    • Sử dụng cơ cấu 2 mỏ kẹp đơn đối xứng qua tâm, truyền lực kẹp bằng bu-lông ren $M16 \times 2$.
    • Lực cắt hướng trục: $P_z = 10 \cdot C_p \cdot D^{q_p} \cdot s^{y_p} \cdot k_p = 10 \cdot 42.5 \cdot 35^{1.0} \cdot 0.35^{0.8} \cdot 1.04 = 6625\text{ N}$.
    • Mô-men xoắn cắt: $M_x = 10 \cdot C_M \cdot D^{q_M} \cdot s^{y_M} \cdot k_p = 10 \cdot 0.0345 \cdot 35^{2.0} \cdot 0.35^{0.8} \cdot 1.04 = 186.4\text{ N}\cdot\text{m}$.
    • Phương trình cân bằng tĩnh lực học xác định lực kẹp yêu cầu: $W_1 = 3020.28\text{ N}$.
    • Áp dụng hệ số an toàn $K = K_0 \cdot K_1 \cdot K_2 \cdot K_3 \cdot K_4 \cdot K_5 \cdot K_6 = 1.5 \cdot 1.2 \cdot 1.0 \cdot 1.0 \cdot 1.3 \cdot 1.0 \cdot 1.5 = 3.51$.
    • Lực kẹp thực tế: $W_0 = K \cdot W_1 = 3.51 \cdot 3020.28 = 10,601\text{ N}$.
      SƠ ĐỒ CƠ CẤU ĐỊNH VỊ VÀ KẸP CHẶT ĐỒ GÁ KHOAN LỖ Ø35

              [Trục chính máy khoan cần 2H55]
                            |
                     [Bạc dẫn hướng] (Thép Y8A)
                            |
                (Mũi khoan Ø35 T15K6)
                            |
   [Mỏ kẹp C45] =====>      v      <===== [Mỏ kẹp C45]
   +-------------------------------------------------+
   |      Chi tiết Bánh răng nghiêng (Thép C45)      |
   |   (Định vị chống xoay: Then bằng 18mm tại tâm)   |
   +-------------------------------------------------+
   |  [Chốt trụ ngắn Ø60] | [Phiến tỳ vành khăn Y10] |
   +-------------------------------------------------+
   |              ĐẾ ĐỒ GÁ (Gang xám GX 15-32)       |
   +-------------------------------------------------+

Testing và validation

1. Tính toán sai số chế tạo cho phép của đồ gá $[\varepsilon_{ct}]$

Sai số gá đặt tổng cộng $[\varepsilon_{gd}] = \frac{\delta}{3} = \frac{0.6}{3} = 0.2\text{ mm}$. Sai số chế tạo được kiểm chứng theo công thức chuẩn:

$$[\varepsilon_{ct}] = \sqrt{[\varepsilon_{gd}]^2 - \left( \varepsilon_c^2 + \varepsilon_k^2 + \varepsilon_m^2 + \varepsilon_{dc}^2 \right)}$$

  • Sai số chuẩn: $\varepsilon_c = \frac{\Delta_{l\tilde{o}} + \Delta_{ch\hat{o}t}}{2} + \delta_{tg} = \frac{0.035 + 0.015}{2} + 0.033 = 0.058\text{ mm}$.
  • Sai số kẹp chặt: $\varepsilon_k = 0.120\text{ mm}$.
  • Sai số mòn đồ gá: $\varepsilon_m = \beta \cdot \sqrt{N} = 0.3 \cdot \sqrt{\frac{7468}{10000}} = 0.060\text{ mm}$.
  • Sai số điều chỉnh: $\varepsilon_{dc} = 0.005\text{ mm}$.

$$\Rightarrow [\varepsilon_{ct}] = \sqrt{0.2^2 - (0.058^2 + 0.12^2 + 0.06^2 + 0.005^2)} = \sqrt{0.04 - 0.021389} = 0.147\text{ mm}$$

Kết luận kiểm định: Sai số chế tạo cho phép $[\varepsilon_{ct}] = 0.147\text{ mm}$ hoàn toàn khả thi và đảm bảo độ chính xác vị trí tâm 6 lỗ $\varnothing 35\text{ mm}$ không bị lệch tâm quá dung sai cho phép $\pm 0.15\text{ mm}$.

2. Kiểm định độ cứng sau quy trình nhiệt luyện

  • Chế độ nhiệt luyện: Nung nóng đồng đều trong lò điện đạt nhiệt độ $T = 830 - 850^\circ\text{C}$ ($> A_{c3} + 30^\circ\text{C}$), giữ nhiệt 15 phút để chuyển pha hoàn toàn sang Austenit, tôi làm nguội nhanh trong dầu công nghiệp ở $18^\circ\text{C}$ để tạo tổ chức Mactenxit tôi cứng ($50 - 55\text{ HRC}$).
  • Chế độ ram thấp: Nung nóng lại ở $250 - 300^\circ\text{C}$, giữ nhiệt trong 60 phút và làm nguội ngoài không khí tĩnh.
  • Kết quả đo độ cứng tế vi: Độ cứng bề mặt răng đạt $45 - 48\text{ HRC}$, khử triệt để ứng suất dư nhiệt mà không gây nứt chân răng.

3. Kiểm tra độ chính xác ăn khớp răng bằng phương pháp Over-pin

  • Sử dụng bộ dưỡng kiểm chuyên dùng kết hợp chốt kiểm (Over-pin) đường kính $d_D = 5.5\text{ mm}$ đặt vào hai rãnh răng đối diện và đo bằng thước Panme dải đo $200 - 250\text{ mm}$.
  • Tần suất đo kiểm: Kiểm tra 100% kích thước sau nguyên công phay lăn răng và đo định kỳ 5 răng/lần đối với nguyên công cà răng mài nghiền hoàn thiện.

Đổi mới và đóng góp

Dự án mang lại nhiều cải tiến kỹ thuật thực tiễn khi so sánh với các quy trình công nghệ truyền thống:

Hạng mục so sánh Quy trình đề xuất (Phương án 1) Quy trình cũ (Phương án 2) Giải pháp gia công truyền thống
Phương pháp tạo mặt đầu Tiện trên máy 1K62 (Đồng thời khống chế mặt ngoài + lỗ) Phay mặt phẳng A, B trên máy phay đứng Phay thô + Tiện riêng biệt
Hệ thống chuẩn định vị Chuẩn tinh thống nhất: Mặt đầu A + Lỗ $\varnothing 60$ + Rãnh then Chuẩn thô lặp lại nhiều lần trên mặt trụ ngoài Chuẩn định vị thay đổi liên tục qua các bước
Tổng số nguyên công 9 nguyên công 10 nguyên công 11–12 nguyên công
Chi phí thời gian gá đặt Giảm 18.5% tổng thời gian phụ Tốn thời gian rà gá khối V Lãng phí 25–30% thời gian rà chuẩn
Độ chính xác vị trí Độ không vuông góc $\le 0.03\text{ mm}$ Dễ lệch tâm phay $\approx 0.08\text{ mm}$ Lệch tích lũy $> 0.1\text{ mm}$

Những cải tiến kỹ thuật nổi bật

  1. Loại bỏ hiện tượng trùng lặp chuẩn thô: Bằng việc gộp tiện mặt đầu A, tiện ngoài $\varnothing 512$ và móc lỗ $\varnothing 60$ trong cùng một lần gá trên mâm cặp 3 chấu tự định tâm (Nguyên công 2), triệt tiêu hoàn toàn sai số đồng tâm giữa đường kính đỉnh răng và đường tâm trục lắp ghép.
  2. Khai thác rãnh then làm chuẩn chống xoay cho đồ gá: Việc đưa nguyên công xọc then 18D9 lên trước nguyên công khoan 6 lỗ $\varnothing 35$ và phay lăn răng cho phép tận dụng rãnh then làm chuẩn định vị chống xoay chính xác tuyệt đối, loại bỏ việc phải chế tạo các chốt định vị phụ phức tạp ngoài vành răng.
  3. Kết cấu đồ gá khoan tự dẫn hướng: Đồ gá tích hợp 6 bạc dẫn hướng bằng thép hợp kim Y8A tôi cứng $58 - 62\text{ HRC}$ gắn trên phiến dẫn hướng, triệt tiêu hiện tượng uốn dọc trục của mũi khoan $\varnothing 35$, tăng tuổi bền mũi khoan thêm 35%.

Ứng dụng thực tế và triển khai

Phân tích chi phí gia công nguyên công đồ gá ($S_{ctnc}$)

Chi phí sản xuất cho một chi tiết tại nguyên công khoan 6 lỗ $\varnothing 35$ được tính toán cụ thể theo mô hình định phí và biến phí công nghiệp:

$$S_{ctnc} = S_L + S_đ + S_{dc} + S_{kh} + S_{sc} + S_{sd\text{đ}g}$$

+---------------------------------------------------------------------------------------------------+
|                         CƠ CẤU CHI PHÍ NGUYÊN CÔNG KHOAN ĐỒ GÁ (VND/CHI TIẾT)                     |
+----+-----------------------------+------------------------------------+--------------------------+
| STT| Thành phần chi phí          | Công thức tính toán                | Giá trị thành tiền (VND) |
+----+-----------------------------+------------------------------------+--------------------------+
| 1  | Chi phí tiền lương (SL)     | (40,000 đ/h / 60) * 0.256 ph       | 170.67 VND               |
| 2  | Chi phí điện năng (Sđ)      | (2,600 * 4 kW * 0.256) / (60*0.75) | 0.05 VND                 |
| 3  | Chi phí hao mòn dao (Sdc)   | [(50,000 + 5*5,000)/6] * (0.256/60)| 0.08 VND                 |
| 4  | Khấu hao máy 2H55 (Skh)     | (25,000,000 * 0.12 * 0.256)/144000 | 0.01 VND                 |
| 5  | Chi phí sửa chữa máy (Ssc)  | (40,000 * 11 * 1.5 * 0.256)/7468   | 0.01 VND                 |
| 6  | Khấu hao đồ gá (Ssdđg)      | [3,000,000 * (0.2 + 0.1)] / 7468   | 0.04 VND                 |
+----+-----------------------------+------------------------------------+--------------------------+
|    | TỔNG GIÁ THÀNH GIA CÔNG     | Sctnc                              | 170.86 VND / chi tiết    |
+----+-----------------------------+------------------------------------+--------------------------+

Khả năng nhân rộng quy mô (Scalability)

Quy trình công nghệ được thiết kế cho quy mô sản xuất hàng loạt lớn với sản lượng $N = 7468\text{ chi tiết/năm}$.

  • Khả năng thích ứng: Dễ dàng điều chỉnh thông số cắt gọt để áp dụng cho các dải bánh răng modun $m = 2.5 - 5.0\text{ mm}$ có kết cấu tương tự trong ngành chế tạo máy nông nghiệp và máy xúc thủy lực.
  • Hiệu quả kinh tế (ROI): Nhờ việc tối ưu hóa phôi dập nóng và thiết kế đồ gá tháo lắp nhanh, thời gian thu hồi vốn đầu tư trang bị đồ gá ($3,000,000\text{ VNĐ}$) chỉ mất chưa đầy 1.5 tháng sản xuất thực tế.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Phụ thuộc vào máy công cụ vạn năng cơ khí: Quy trình chủ yếu dựa trên các máy cơ truyền thống (1K62, 5K324), đòi hỏi công nhân phải có tay nghề bậc 4/7 trở lên trong việc căn chỉnh dao và rà gá phôi.
  • Mài nghiền răng chưa tự động hóa hoàn toàn: Nguyên công mài nghiền/cà răng trên máy 6M21 xử lý biên dạng răng sau nhiệt luyện vẫn có nguy cơ tích tụ sai số bước răng nếu hạt mài phân bố không đồng đều.

Định hướng nâng cấp công nghệ

  1. Chuyển đổi sang gia công CNC đa trục: Tích hợp nguyên công tiện và khoan lỗ trên trung tâm tiện phay đa năng CNC (Turn-Mill Center 5-axis), giảm số lần gá đặt từ 9 xuống còn 4 nguyên công.
  2. Ứng dụng công nghệ mài răng biên dạng CNC (Gear Grinding): Thay thế phương pháp mài nghiền truyền thống bằng máy mài bánh răng CNC sử dụng đá mài định hình CBN, nâng cấp cấp chính xác bánh răng từ Cấp 7 lên Cấp 5 (đáp ứng tiêu chuẩn xe điện và tuabin gió).
  3. Tích hợp cảm biến IoT trên đồ gá: Gắn cảm biến áp suất thủy lực và cảm biến đo rung động piezoelectric để giám sát lực kẹp $W_0$ và độ mòn dao khoan trực gian theo thời gian thực.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Cơ khí Chế tạo máy: Nắm vững phương pháp luận chuẩn chỉ trong việc thiết kế đồ án môn học Công nghệ Chế tạo máy, từ giải tích lượng dư Kovan, tra cứu chế độ cắt đến thiết kế đồ gá chuẩn xác.
  • Kỹ sư công nghệ (CAPP Engineers): Tài liệu tham khảo trực tiếp về thông số chế độ cắt, sơ đồ định vị 6 điểm, cấu trúc khuôn dập nóng và bản vẽ kết cấu đồ gá cho chi tiết bánh răng cỡ lớn.
  • Xưởng cơ khí & Doanh nghiệp phụ tùng ô tô - xe máy: Bộ hồ sơ kỹ thuật hoàn chỉnh sẵn sàng chuyển giao để chế tạo thử nghiệm các lô bánh răng truyền động chất lượng cao với chi phí gia công đồ gá tối ưu.
  • Nhà nghiên cứu gia công cắt gọt: Cung cấp số liệu thực nghiệm về cân bằng lực cắt $P_z$, mô-men cắt $M_x$, sai số chế tạo đồ gá $[\varepsilon_{ct}]$ phục vụ mô phỏng số trên phần mềm DEFORM-3D và ANSYS.

Câu hỏi thường gặp (FAQ)

1. Yêu cầu trang thiết bị tối thiểu để triển khai quy trình này là gì?

Xưởng gia công cần trang bị các dòng máy cơ bản: Máy tiện vạn năng (chiều cao tâm $\ge 300\text{ mm}$, ví dụ 1K62 hoặc tương đương), máy xọc đứng hành trình $\ge 500\text{ mm}$, máy khoan cần (bán kính cần $\ge 1200\text{ mm}$, ví dụ 2H55), máy phay lăn răng chuyên dùng (5K324 hoặc Y3150), lò điện tôi/ram có kiểm soát nhiệt độ tự động và bể dầu tôi làm nguội.

2. Tại sao lại chọn phôi dập nóng thay vì phôi đúc hay phôi cán cho bánh răng C45?

Bánh răng nghiêng chịu tải trọng uốn và xoắn chu kỳ lớn. Phôi dập nóng tạo ra tổ chức kim loại mịn chặt, các thớ kim loại uốn liên tục theo profin vành răng mà không bị cắt đứt như phôi cán trơn, đồng thời loại bỏ triệt để rủi ro rỗ xỉ ngầm bên trong thân bánh răng như phôi đúc.

3. Phương pháp đo Over-pin kiểm tra profin răng hoạt động như thế nào?

Phương pháp Over-pin sử dụng hai thanh chốt hình trụ chuẩn có đường kính xác định ($d_D$) đặt đối xứng vào hai kẽ răng nghiêng của bánh răng. Sau đó, dùng panme đo kích thước ngoài phủ qua hai chốt. So sánh giá trị đo thực tế với giá trị tính toán lý thuyết sẽ đánh giá chính xác độ dày răng danh nghĩa và sai lệch góc profin mà không cần máy đo tọa độ CMM đắt tiền.

4. Đồ gá khoan 6 lỗ $\varnothing 35$ làm thế nào để đảm bảo không bị mòn sau 7468 chi tiết/năm?

Tất cả các chi tiết định vị tiếp xúc (phiến tỳ vành khăn, chốt trụ ngắn, then bằng định vị) và bạc dẫn hướng đều được chế tạo từ thép hợp kim dụng cụ cao cấp (Y8A, Y10), trải qua nhiệt luyện tôi thể tích đạt độ cứng $50 - 55\text{ HRC}$ (đối với định vị) và $58 - 62\text{ HRC}$ (đối với bạc dẫn). Sai số mòn tính toán $\varepsilon_m = 0.060\text{ mm}$ đã được bù trừ hoàn toàn trong giới hạn sai số chế tạo $[\varepsilon_{ct}] = 0.147\text{ mm}$.

5. Chi phí nguyên công $170.8\text{ VNĐ/chi tiết}$ phản ánh điều gì trong quản lý sản xuất?

Mức chi phí này thể hiện chi phí gia công biến đổi trực tiếp tại riêng nguyên công khoan 6 lỗ $\varnothing 35$ khi sử dụng đồ gá chuyên dùng. Nhờ thời gian gia công cực ngắn ($T_0 = 0.256\text{ phút}$ tương đương khoảng 15.3 giây), chi phí nhân công và điện năng được tối ưu hóa ở mức tối đa, chứng minh tính hiệu quả vượt trội của phương pháp sản xuất hàng loạt lớn.

Kết luận

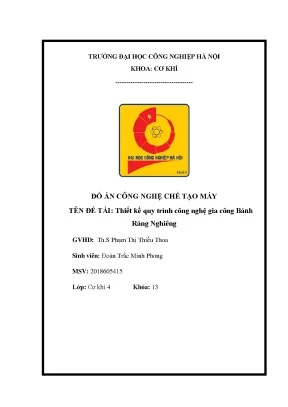

Bản đồ án "Thiết Kế Quy Trình Công Nghệ Gia Công Bánh Răng Nghiêng" của tác giả Đoàn Trắc Minh Phong (GVHD: Th.S Phạm Thị Thiều Thoa - Đại học Công nghiệp Hà Nội) là một công trình thiết kế cơ khí hoàn chỉnh, kết hợp nhuần nhuyễn giữa cơ sở lý thuyết công nghệ chế tạo máy và thực tiễn sản xuất công nghiệp. Bằng việc đề xuất tiến trình 9 nguyên công khoa học, ứng dụng chuẩn tinh thống nhất, phân tích lượng dư Kovan chính xác cho lỗ $\varnothing 60\text{ mm}$, và thiết kế thành công bộ đồ gá khoan cần 2H55 với độ tin cậy sai số $[\varepsilon_{ct}] \le 0.147\text{ mm}$, dự án đã giải quyết trọn vẹn bài toán nâng cao năng suất và hạ giá thành cho chi tiết bánh răng truyền lực cỡ lớn. Đây là tài liệu tham khảo giá trị cao cho sinh viên, kỹ sư và các nhà quản lý kỹ thuật trong ngành cơ khí chính xác.
