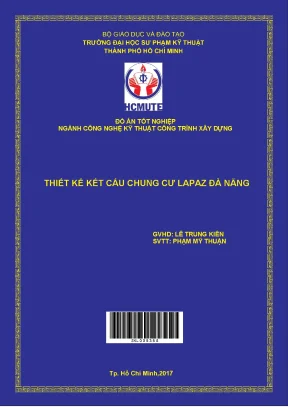

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH ĐỒ ÁN TỐT NGHIỆP NGÀNH CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XÂY DỰNG THIẾT KẾ KẾT CẤU CHUNG CƯ LAPAZ ĐÀ NẴNG GVHD: LÊ TRUNG KIÊN SVTT: PHẠM MỸ THUẬN SKL 0 0 5 3 5 8 Tp. Hồ Chí Minh,2017 do an LỜI CẢM ƠN Đồ án tốt nghiệp là nội dung cuối cùng trong chƣơng trình đào tạo kỹ sƣ xây dựng. Thông qua đồ án tốt nghiệp sinh viên sẽ có cơ hội tổng hợp đƣợc kiến thức của các kì học trƣớc và thu thập thêm đƣợc kiến thức mới, nâng cao kỹ năng tính toán, giải quyết các vấn đề phát sinh trong thực tế thiết kế kết cấu công trình, đặc biệt là thiết kế kết cấu nhà cao tầng. Đây chính là kinh nghiệm đầu tiên hỗ trợ cho chúng em trên con đƣờng phát triển sự nghiệp sau này.
Trong quá trình làm đồ án, nhờ sự nhiệt tình chỉ dẫn và giúp đỡ của giáo viên hƣớng dẫn cùng một số thầy cô khác mà em có thể hoàn thành đồ án đúng thời hạn. Em xin gửi lời cảm ơn chân thành đến Thầy Lê Trung Kiên đã tận tình hƣớng dẫn để em có thể hoàn thành các nội dung của đồ án tốt nghiệp. Đồ án tốt nghiệp chính là công trình đầu tay của sinh viên nên trong quá trình làm dù đã cố gắng nhƣng em không thể nào tránh đƣợc sự sai sót, mong thầy cô chỉ dẫn cho em để ngày càng hoàn thiện kiến thức của mình. Em xin chân thành cảm ơn! Tp.
Hồ Chí Minh, ngày…. Sinh viên thực hiện Phạm Mỹ Thuận 1 do an ABSTRACT At present, tall building has been building in many big city worldwide in general and Viet Nam in private. In this project studying about high rise building structures, especially in reinforced concrete frame – wall structure. The object of this project is Lapaz Tower located in Hai Chau District, Da Nang city.
The size of the building is 20 floors with 72.2 meter in height including 1 basement, 2 service floors and 17 floors is apartment for rent. The construction area is 22. Generally, The building use reinforced concrete frame – wall structure in which 2 central core and surrounding independent walls play an important role to help resisting lateral loads causing by earthwake and dynamic wind load. By this kind of combination, frames and walls are working together.
Moreover, wall system tends to resist lateral loads while frame systems are mainly affected by vertical loads. Additionally, arrangement of the structural system have to be compliant with architectural design. In detail, propper to the graduation project regulation, this project focused on some key issue as follows : 1. Analysing to find a optimal structural system which satisfy building’s stability and match to architectural idea.
Designing structure of stair in the building 3. Designing structure of typical floor 4. Designing structure of 2 elevation including detailing design of beams, columns and walls 5. Designing pile foundations under columns, walls as decribing above and the foundation of central core.
This project also study 2 problems out of the basic parts suggested in the scope of final project regulation. The first problem is a design of reinforced concrete flat slab which have many advantage than monolithic reinforced concrete slab. The second problem is a reasearch on the operation of floor beam structure in the area that is contiguous to the hard core in high-rise buildings. Studying the inner force change of floor beam in this contiguous area when the calculating diagram describes the beam and hard core link such as: hard link, fitting link and half- hard link.
Thus, research provides comments and evaluation of inner force distribution in the floor beam structure as well as transposition and kinetic characteristics of buildings 2 do an MỤC LỤC LỜI CẢM ƠN. 3 DANH SÁCH CÁC CHỮ VIẾT TẮT. 5 DANH SÁCH HÌNH ẢNH, BIỂU ĐỒ. 7 DANH SÁCH CÁC BẢNG.
11 CHƢƠNG 1: TỔNG QUAN. GIỚI THIỆU KIẾN TRÚC CÔNG TRÌNH. TIÊU CHUẨN DÙNG TRONG THIẾT KẾ. VẬT LIỆU SỬ DỤNG.
15 CHƢƠNG 2 : THIẾT KẾ SÀN TẦNG 4 .1 XÁC ĐỊNH SƠ BỘ TIẾT DIỆN DẦM, SÀN .2 XÁC ĐỊNH TẢI TRỌNG TÁC DỤNG LÊN BẢN SÀN .3 TÍNH TOÁN CỐT THÉP CHO SÀN. 23 CHƢƠNG 3 : THIẾT KẾ CẦU THANG. GIỚI THIỆU THIẾT KẾ KIẾN TRÚC CẦU THANG. TẢI TRỌNG TÁC DỤNG.
THIẾT KẾ VẾ THANG. THIẾT KẾ DẦM CẦU THANG. 39 CHƢƠNG 4 : THIẾT KẾ KHUNG TRỤC 2,TRỤC B. TỔ HỢP TẢI TRỌNG.
KIỂM TRA ỔN ĐỊNH TỔNG THỂ. THIẾT KẾ DẦM KHUNG. THIẾT KẾ CỘT KHUNG. THIẾT KẾ VÁCH.
83 CHƢƠNG 5 : THIẾT KẾ MÓNG. THÔNG SỐ ĐỊA CHẤT. PHÂN TÍCH LỰA CHỌN PHƢƠNG ÁN MÓNG. SỨC CHỊU TẢI CỦA CỌC.
THIẾT KẾ MÓNG C1, KHUNG TRỤC 2. THIẾT KẾ MÓNG C7, KHUNG TRỤC 2. THIẾT KẾ MÓNG VÁCH P1, P2 KHUNG TRỤC B. THIẾT KẾ MÓNG LÕI THANG.
127 CHƢƠNG 6 : THIẾT KẾ SÀN PHẲNG.1 XÁC ĐỊNH SƠ BỘ TIẾT DIỆN DẦM, SÀN .2 XÁC ĐỊNH TẢI TRỌNG TÁC DỤNG LÊN BẢN SÀN .3 TÍNH TOÁN CỐT THÉP CHO SÀN. KIỂM TRA ĐIỀU KIỆN XUYÊN THỦNG SÀN. 145 CHƢƠNG 7 : TÌM HIỂU ẢNH HƢỞNG CỦA LIÊN KẾT. PHÂN TÍCH HIỆN TƢỢNG.
ĐỘ CỨNG CHỐNG UỐN CỦA DẦM THEO SỰ HÌNH THÀNH KHƠP DẺO 155 7. ÁP DỤNG PHÂN TÍCH CÔNG TRÌNH THỰC TẾ. 158 TÀI LIỆU THAM KHẢO. 163 4 do an DANH SÁCH CÁC CHỮ VIẾT TẮT KÍ HIỆU DIẾN GIẢI PHẦN KẾT CẤU BÊ TÔNG CỐT THÉP b Chiều rộng tiết diện chữ nhật, chiều rộng sƣờn tiết diện chữ T b'f Chiều rộng cánh tiết diện chữ T trong vùng nén h Chiều cao của tiết diện chữ nhật, chữ T h'f Phần chiều cao của cánh tiết diện chữ T nén a Khoảng cách từ trọng tấm nhóm cốt théo chịu kéo mép bê tông chịu kéo a' Khoảng cách từ trọng tấm nhóm cốt théo chịu kéo mép bê tông chịu nén h0, h'0 Chiều cao làm việc của tiết diện, tƣơng ứng bằng h-a và h-a' x chiều cao vùng bê tông chịu nén chiều cao tƣơng đối của vùng bê tông chịu nén, bằng x/h0 s Khoảng cách cốt thép đai theo chiều dài cấu kiện e0 Độ lệch tâm của lực dọc N đối với trọng tâm của tiết diện quy đổi l Nhịp cấu kiện; l0 Chiều dài tính toán của cấu kiện chịu tác dụng của lực nén dọc i Bán kính quán tính của tiết diện ngang của cấu kiện d đƣờng kính danh nghĩa của thanh cốt thép As, A's Tƣơng ứng là diện tích tiết diện của cốt thép chịu kéo, chịu nén Asw Diện tích tiết diện của cốt thép đai Hàm lƣợng cốt thép αm Hệ số tính toán chiều cao vùng nén bê tông Chiều cao vùng nén tƣơng đối A Diện tích toàn bộ tiết diện ngang của bê tông Ab Diện tích tiết diện của vùng bê tông chịu nén; I Mô men quán tính của tiết diện bê tông F Ngoại lực tập trung M Mômen uốn Mt Mômen xoắn N Lực dọc Q Lực cắt Rb, Rb,ser Cƣờng độ chịu nén tính toán dọc trục của bê tông ứng với các trạng thái giới hạn thứ nhất và thứ hai Rbn Cƣờng độ chịu nén tiêu chuẩn dọc trục của bê tông ứng với các trạng thái giới hạn thứ nhất Rbt, Rbt,ser Cƣờng độ chịu kéo tính toán dọc trục của bê tông ứng với các trạng thái giới hạn thứ nhất và thứ hai 5 do an Rbtn Cƣờng độ chịu kéo tiêu chuẩn dọc trục của bê tông ứng với các trạng thái giới hạn thứ nhất Rbp Cƣờng độ của bê tông khi bắt đầu chịu ứng lực trƣớc Rs, Rs,ser Cƣờng độ chịu kéo tính toán của cốt thép ứng với các trạng thái giới hạn thứ nhất và thứ hai Rsw Cƣờng độ chịu kéo tính toán của cốt thép ngang Rsc Cƣờng độ chịu nén tính toán của cốt thép ứng với trạng thái giới hạn I Eb Mô đun đàn hồi ban đầu của bê tông khi nén và kéo Es Mô đun đàn hồi của cốt thép r Bán kính quán tính của tiết diện Hệ số điều kiện làm việc của bê tông k Độ cứng của liên kết Bán kính cong của đƣờng đàn hồi Độ cong của cấu kiện chịu uốn G Mô đun chống cắt của vật liệu Biến dạng chảy dẻo của cốt thép hoặc biến dạng của bê tông thớ chịu kéo Z Khoảng cách từ trọng tâm thép chịu kéo đến trọng tâm bê tông chịu nén f Chuyển vị ngang / đứng cho phép PHẦN NỀN MÓNG Hệ số poison, hệ số nở ngang Trọng lƣợng riêng tự nhiên Góc ma sát trong 'v Ứng suất hữu hiệu theo phƣơng đứng 'h Ứng suất hữu hiệu theo phƣơng ngang e Hệ số rỗng E Mô đun biến dạng của đất Rcu Sức chịu tải cực hạn của cọc N Chỉ số SPT c Lực dính đơn vị của đất qp Sức kháng của đất dƣới mũi cọc fs Sức kháng thân cọc pmax Áp lực lớn nhất dƣới đáy móng Pmin Áp lực nhỏ nhất dƣới đáy móng Ptb Áp lực trung bình dƣới đáy móng Hệ số nhóm cọc Pcx Lực chống xuyên thủng Pxt Lực gây xuyên thủng đài móng 6 do an DANH SÁCH HÌNH ẢNH, BIỂU ĐỒ HÌNH TRANG Hình 1.1 : Phƣơng án bố trí mặt bằng kiến trúc .1 : Mặt bằng kết cấu sàn tầng 4.2 : Kí hiệu tên các ô sàn .3: Mô hình sàn tầng lầu bằng phần mềm SAFE V.4 : Biểu đồ mô men M11 .5 : Biểu đồ mô men M22 .6 : Biểu đồ nội lực các dải strip .7 : Kiểm tra chuyển vị thẳng đứng của sàn .1 : Mặt bằng cầu thang tầng 3 lên tầng 4 .4 : Mặt bằng phân chia vế thang .5 : Cấu tạo bản chiếu tới của cầu thang .8 : Gán tải trọng trên vế 2 .9 : Mô men uốn vế 2 .10 : Phản lực gối tựa vế 2 .4 : Kết quả tính toán cốt thép vế 2 .12 : Gán tải trọng trên vế 3 .13 : Mô men uốn vế 3 .14 : Phản lực gối tựa vế 3 .16 : Gán tải trên vế 4 .17 : Biểu đồ mô men vế 4 .18 : Phản lực gối tựa vế 4 .20 : Sơ đồ tải trọng tác dụng lên dầm D1 .21 : Biểu đồ mô men dầm D1 .22 : Biểu đồ lực cắt dầm D1 .24 : Tải trọng tác dụng lên dầm D2 .25 : Biểu đồ mô men dầm D2 .26 : Biểu đồ lực cắt dầm D2 .1: Mặt bằng bố trí dầm tầng điển hình .2: Mặt bằng bố trí cột, vách tầng điển hình .3 : Phổ phản ứng theo phƣơng đứng.
56 7 do an Hình 4.4 : Phổ phản ứng theo phƣơng ngang.5 : Mô hình công trình bằng Etabs .6 : Biểu đồ mô men dầm khung trục 2 .7 : Biểu đồ mô men dầm khung trục 2 .21 : Số liệu vẽ biểu đồ tƣơng tác theo phƣơng Y .8 : Phƣơng án bố trí cốt thép cột C4, tầng 14.
