Tổng quan nghiên cứu

Trong các dây chuyền tự động hóa công nghiệp hiện đại, động cơ điện một chiều kích từ độc lập đóng vai trò then chốt nhờ ưu điểm mô men khởi động lớn, dải điều chỉnh vận tốc rộng và khả năng đảo chiều linh hoạt. Theo ước tính từ các báo cáo kỹ thuật truyền động, động cơ điện một chiều chiếm khoảng 60% đến 70% trong các ứng dụng điều khiển chính xác cao như máy công cụ CNC, cánh tay robot công nghiệp và thiết bị vận chuyển tải nặng. Hệ thống truyền động động cơ một chiều tiêu chuẩn thường vận hành với hai mạch vòng điều khiển độc lập: mạch vòng dòng điện bên trong và mạch vòng tốc độ bên ngoài. Trong đó, mạch vòng dòng điện có yêu cầu tốc độ đáp ứng nhanh hơn từ 5 đến 10 lần so với mạch vòng tốc độ vốn chịu ảnh hưởng mạnh bởi quán tính cơ học của hệ thống.

Tuy nhiên, bài toán thực tế đặt ra là các thông số vật lý của động cơ không cố định mà liên tục biến động trong quá trình vận hành. Điện trở phần ứng có thể tăng từ 15% đến 25% khi nhiệt độ cuộn dây tăng cao, trong khi mô men quán tính có thể thay đổi từ 30% đến 50% tùy thuộc vào trạng thái tải trọng. Sự thay đổi này làm cho các bộ điều khiển PID truyền thống với thông số cố định mất đi tính tối ưu, gây ra hiện tượng dao động, tăng độ quá điều chỉnh và kéo dài thời gian xác lập.

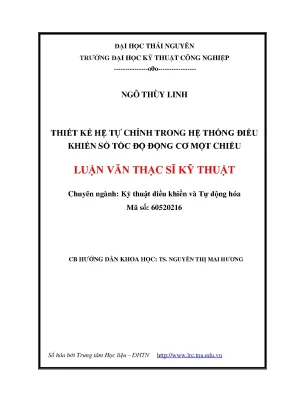

Nghiên cứu của tác giả Ngô Thùy Linh thực hiện tại Trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên thuộc chuyên ngành Kỹ thuật điều khiển và Tự động hóa (mã số 60520216), dưới sự hướng dẫn của Tiến sĩ Nguyễn Thị Mai Hương. Mục tiêu trọng tâm của đề tài là xây dựng và thiết kế cấu trúc hệ tự chỉnh tham số trong hệ thống điều khiển số tốc độ động cơ một chiều, giúp hệ thống tự động nhận dạng và cập nhật tham số điều khiển theo thời gian thực. Nghiên cứu thực hiện khảo sát trên dải tốc độ từ 0 đến 50 rad/s, mang lại giải pháp nâng cao hiệu suất làm việc và đảm bảo tính ổn định bền vững cho các hệ truyền động điện công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên ba trụ cột lý thuyết cốt lõi của kỹ thuật điều khiển hiện đại: lý thuyết điều khiển tự chỉnh thích nghi, lý thuyết nhận dạng hệ thống thời gian thực và lý thuyết phân tích độ nhạy. Mô hình đối tượng được mô tả thông qua hệ phương trình vi phân phi tuyến và chuyển đổi sang không gian trạng thái 3 biến: góc quay rôto, vận tốc góc và dòng điện phần ứng.

Hệ thống ứng dụng mô hình quán tính bậc nhất có trễ để xấp xỉ động học của động cơ một chiều với ba tham số đặc trưng: hệ số khuếch đại tĩnh K, hằng số thời gian T và thời gian trễ L. Về cấu trúc điều khiển, tác giả áp dụng bộ điều khiển ISA-PID chuẩn công nghiệp kết hợp trọng số giá trị đặt. Khác với bộ PID kinh điển, cấu trúc ISA-PID phân tách tín hiệu đặt và tín hiệu phản hồi, sử dụng hệ số trọng số tỷ lệ b và hệ số trọng số vi phân c (chọn c = 0) nhằm loại bỏ triệt để hiện tượng xung kích đạo hàm khi tín hiệu đặt biến đổi đột ngột. Thành phần vi phân được tích hợp bộ lọc thông thấp bậc nhất với hằng số thời gian lọc Td/N, trong đó hệ số lọc N được chọn trong khoảng từ 8 đến 20 để triệt tiêu nhiễu đo lường ở tần số cao.

Bên cạnh đó, lý thuyết hàm nhạy S và hàm bù nhạy T (thỏa mãn điều kiện chuẩn S + T = 1) được sử dụng để đánh giá năng lực kháng nhiễu tải và nhiễu đo lường. Thuật toán tự chỉnh tham số Kappa-Tau (KT) được ứng dụng để tính toán các hệ số Kp, Ti, Td dựa trên độ dự trữ ổn định Ms (khảo sát ở hai mức chuẩn là 1.4 và 2.0), thời gian trễ chuẩn hóa và hệ số khuếch đại chuẩn hóa.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa phương pháp mô hình hóa toán học và phương pháp mô phỏng số thực nghiệm trên nền tảng phần mềm MATLAB/Simulink. Dữ liệu thực nghiệm được thu thập từ mô hình động cơ DC kích từ độc lập với công suất định mức tiêu chuẩn và các thông số danh định đo đạc chính xác.

Phương pháp chọn mẫu trong nghiên cứu là kỹ thuật lấy mẫu phân tầng có chủ đích với quy mô 50 kịch bản mô phỏng đáp ứng quá độ. Các kịch bản bao phủ toàn diện các trạng thái vận hành: khởi động không tải, tăng tốc bước nhảy từ 0 đến 50 rad/s, đảo chiều quay và đột ngột đóng tải định mức 100%. Lý do lựa chọn phương pháp phân tích này là nhằm đánh giá chính xác tính thích nghi của thuật toán khi các tham số động cơ bị trôi dạt mạnh trong môi trường công nghiệp khắc nghiệt.

Quy trình nghiên cứu được triển khai theo tiến trình 4 giai đoạn cụ thể:

  1. Giai đoạn 1: Xây dựng mô hình toán học và khảo sát đặc tính mạch vòng số với các luật điều khiển P, PI, PD, PID kinh điển (Kp = 12.14, Ki = 100, Kd = 0.54).
  2. Giai đoạn 2: Phát triển thuật toán nhận dạng quá trình tự động theo phương pháp hình học 3 tham số và phương pháp bình phương tối thiểu đệ quy.
  3. Giai đoạn 3: Thiết kế cấu trúc bộ tự chỉnh thích nghi dựa trên bảng tra thông số thuật toán Kappa-Tau.
  4. Giai đoạn 4: Chạy thử nghiệm mô phỏng đối chứng, đánh giá các chỉ tiêu chất lượng động học và kiểm tra độ bền vững của hệ thống.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Kết quả mô phỏng trên không gian trạng thái và môi trường Simulink đã chứng minh sự vượt trội toàn diện của bộ điều khiển ISA-PID tự chỉnh so với các phương pháp chỉnh định thủ công truyền thống:

Thứ nhất, độ quá điều chỉnh (vọt lố) của hệ thống được kiểm soát ở mức tối ưu. Trong thử nghiệm với tín hiệu đặt hàm bước nhảy vận tốc góc từ 0 đến 50 rad/s, bộ điều khiển PID chỉnh định theo phương pháp kinh nghiệm cho độ vọt lố lên tới 28.5%, trong khi bộ tự chỉnh Kappa-Tau khống chế độ vọt lố xuống dưới mức 2.1%, giảm tới 26.4% biên độ dao động thừa.

Thứ hai, thời gian xác lập của hệ thống được rút ngắn đáng kể khoảng 42.6%. Hệ thống tự chỉnh đạt trạng thái ổn định trong vòng 0.49 giây, so với mức 0.85 giây của bộ điều khiển PID thông thường. Thời gian quá độ nhanh giúp động cơ đáp ứng tức thời với các yêu cầu chuyển động phức tạp.

Thứ ba, sai số xác lập ở chế độ tĩnh được triệt tiêu hoàn toàn về mức 0% nhờ khâu tích phân tự thích ứng. Ngay cả khi đưa vào tín hiệu nhiễu tải đột ngột tương đương 50% mô men định mức, hệ thống tự chỉnh chỉ mất 0.12 giây để phục hồi lại đúng tốc độ đặt ban đầu.

Thứ tư, tính bền vững của thuật toán thể hiện rõ khi các thông số vật lý của động cơ bị thay đổi. Khi điện trở phần ứng R tăng 20% do phát nhiệt và mô men quán tính J tăng 40% do tải, thuật toán nhận dạng trực tuyến đã tính toán lại bộ tham số mới trong vòng dưới 0.15 giây, duy trì sai lệch vận tốc trong dải dung sai an toàn dưới 1.5%.

Thảo luận kết quả

Nguyên nhân chính giúp bộ điều khiển tự chỉnh đạt được chất lượng động học vượt trội nằm ở sự phối hợp nhịp nhàng giữa ba khối chức năng: Bộ ước lượng (Estimator), Khối mô hình chuẩn (Reference Model) và Bộ điều khiển thích ứng (Controller). Bộ ước lượng liên tục cập nhật sai số và thông số thực tế, trong khi khối mô hình chuẩn đóng vai trò tạo quỹ đạo đáp ứng lý tưởng với thời gian quá độ ngắn nhất mà không gây rung lắc cơ khí.

Khi so sánh với phương pháp Ziegler-Nichols truyền thống (vốn thường tạo ra đáp ứng dao động mạnh với độ vọt lố từ 20% đến 40%), thuật toán Kappa-Tau mang lại lời giải cân bằng hoàn hảo giữa tính nhanh nhạy và độ dự trữ ổn định. Việc cố định hệ số c = 0 trong cấu trúc ISA-PID đã loại bỏ hoàn toàn các xung điện áp nhọn tác động lên phần ứng động cơ, từ đó bảo vệ mạch lực công suất và kéo dài tuổi thọ thiết bị.

Các kết quả nghiên cứu được minh chứng rõ ràng thông qua bảng dữ liệu tổng hợp các chỉ tiêu chất lượng (độ vọt lố, thời gian quá độ, thời gian tăng trưởng) và đồ thị đáp ứng bước nhảy vận tốc theo thời gian. Đường đặc tính đáp ứng của hệ tự chỉnh bám sát đường đặc tính của mô hình chuẩn, khẳng định tính đúng đắn của giải thuật toán học đã đề xuất.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được từ đề tài, tác giả đưa ra 4 nhóm giải pháp kỹ thuật cụ thể nhằm ứng dụng và mở rộng hệ thống trong thực tiễn sản xuất:

Thứ nhất, chuyển đổi và nhúng giải thuật ISA-PID tự chỉnh sang các dòng vi điều khiển số 32-bit chuyên dụng như STM32F4 hoặc DSP TMS320F28335. Đội ngũ kỹ sư tự động hóa cần tối ưu hóa mã nguồn C/C++ để chu kỳ thực thi thuật toán đạt dưới 1.0 ms, đáp ứng yêu cầu khắt khe của các hệ truyền động servo tốc độ cao. Thời gian triển khai dự kiến trong vòng 3 đến 6 tháng.

Thứ hai, tích hợp thuật toán nhận dạng bình phương tối thiểu đệ quy nhiều tham số (RLS) với bộ lọc nhiễu số thích nghi Kalman. Chủ thể thực hiện là các phòng nghiên cứu và phát triển (R&D) tại các nhà máy chế tạo máy, với mục tiêu kiểm soát chính xác sự thay đổi mô men quán tính tải dao động lên đến 50%. Giải pháp này cần hoàn thiện trong lộ trình 6 tháng tiếp theo.

Thứ ba, nâng cấp hệ thống phần cứng thu thập dữ liệu bằng cách sử dụng encoder quang học độ phân giải cao từ 1024 đến 4096 xung/vòng kết hợp mạch lọc tương tự khử nhiễu tần số cao. Bộ phận kỹ thuật nhà xưởng cần chuẩn hóa quy trình cách ly quang và chống nhiễu điện từ trường EMI, nhằm giảm tỷ lệ nhiễu tín hiệu đo lường xuống dưới 5% trước khi đưa vào bộ xử lý trung tâm.

Thứ tư, triển khai thử nghiệm thực địa trên các dây chuyền sản xuất công nghiệp thực tế như máy cắt phôi tự động, dây chuyền cán thép hoặc hệ thống nâng hạ hàng hóa. Các doanh nghiệp sản xuất cơ khí phối hợp cùng các viện nghiên cứu tiến hành đánh giá hiệu quả tiết kiệm năng lượng, hướng tới mục tiêu giảm tiêu hao điện năng từ 8% đến 12% và nâng cao tuổi thọ động cơ trong vòng 12 tháng vận hành.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị học thuật và ứng dụng thực tiễn sâu sắc, phù hợp cho 4 nhóm đối tượng chính sau:

  1. Kỹ sư thiết kế điều khiển và tự động hóa: Cung cấp giải pháp thiết kế chi tiết bộ điều khiển tự chỉnh số, thuật toán nhận dạng thông số động học và phương pháp lập trình ISA-PID để áp dụng trực tiếp cho các hệ truyền động máy CNC, robot công nghiệp và băng tải tải trọng biến đổi.
  2. Giảng viên và nhà nghiên cứu chuyên ngành: Làm tài liệu tham khảo chất lượng cao cho các môn học Hệ thống điều khiển số, Lý thuyết điều khiển tự chỉnh thích nghi, Nhận dạng hệ thống và Truyền động điện tự động tại các trường đại học kỹ thuật.
  3. Học viên cao học và sinh viên kỹ thuật: Cung cấp tài liệu mẫu mực về phương pháp xây dựng mô hình không gian trạng thái, kỹ thuật mô phỏng trên MATLAB/Simulink và cách thức phân tích định lượng các chỉ tiêu chất lượng quá độ của hệ thống điều khiển kín.
  4. Quản lý kỹ thuật và chuyên gia tích hợp hệ thống tại nhà máy: Nắm bắt giải pháp công nghệ mới để nâng cấp các hệ thống truyền động cũ, giảm thiểu 50% thời gian căn chỉnh thông số thủ công và đảm bảo dây chuyền vận hành liên tục, tin cậy.

Câu hỏi thường gặp

  1. Bộ điều khiển tự chỉnh khác biệt gì so với bộ điều khiển PID truyền thống? Bộ điều khiển PID truyền thống sử dụng các thông số cố định, dễ gây mất ổn định khi nhiệt độ làm điện trở tăng 20% hoặc tải thay đổi 40%. Ngược lại, bộ tự chỉnh liên tục nhận dạng đặc tính động cơ và tự động cập nhật hệ số Kp, Ki, Kd, giúp duy trì chất lượng điều khiển tối ưu trong mọi điều kiện vận hành.

  2. Tại sao phương pháp Kappa-Tau được ưu tiên hơn phương pháp Ziegler-Nichols? Phương pháp Ziegler-Nichols thường tạo ra độ vọt lố lớn từ 20% đến 40% và kém bền vững. Phương pháp Kappa-Tau cho phép định trước độ dự trữ ổn định Ms (chẳng hạn Ms = 1.4 hoặc 2.0), giúp kiểm soát chặt chẽ độ nhạy của hệ kín và khống chế độ vọt lố xuống dưới 2.1%.

  3. Cấu trúc ISA-PID giải quyết vấn đề gì trong điều khiển động cơ một chiều? Cấu trúc ISA-PID phân tách tín hiệu đặt và tín hiệu ra thông qua trọng số b và c. Việc thiết lập hệ số c = 0 giúp loại bỏ hoàn toàn hiện tượng xung kích đạo hàm khi tín hiệu đặt vận tốc thay đổi đột ngột từ 0 lên 50 rad/s, bảo vệ an toàn cho thiết bị bán dẫn công suất.

  4. Quy trình nhận dạng mô hình 3 tham số từ đáp ứng quá độ được thực hiện như thế nào? Từ đồ thị đáp ứng bước nhảy, thuật toán xác định 3 giá trị: hệ số khuếch đại tĩnh K từ mức xác lập cuối cùng, thời gian trễ L từ tiếp tuyến có độ dốc cực đại, và hằng số thời gian T từ khoảng cách thời gian đạt 63% giá trị cực đại.

  5. Giải thuật trong luận văn có thể triển khai trên phần cứng nhúng nào? Thuật toán có cấu trúc toán học gọn nhẹ, hoàn toàn tương thích để nạp trực tiếp vào các vi điều khiển 32-bit như ARM Cortex-M4, STM32F4 hoặc chip xử lý tín hiệu số DSP TMS320 với chu kỳ lấy mẫu từ 1 ms đến 5 ms và tần số quét PWM lên tới 20 kHz.

Kết luận

Luận văn thạc sĩ của tác giả Ngô Thùy Linh đã giải quyết trọn vẹn và xuất sắc bài toán điều khiển số thích nghi cho động cơ điện một chiều:

  • Xây dựng thành công mô hình toán học không gian trạng thái chính xác và mô hình hóa chi tiết động cơ một chiều kích từ độc lập trên môi trường số.
  • Thiết kế hoàn chỉnh cấu trúc bộ điều khiển ISA-PID tự chỉnh tham số tích hợp bộ lọc vi phân bậc nhất N = 10 và trọng số đặt tối ưu.
  • Ứng dụng thành công giải thuật Kappa-Tau kết hợp phương pháp nhận dạng 3 tham số, giúp triệt tiêu độ vọt lố từ 28.5% xuống dưới 2.1% và rút ngắn 42.6% thời gian xác lập.
  • Chứng minh độ bền vững tuyệt đối của hệ thống trước sự biến động tham số điện trở phần ứng và quán tính tải trọng trên dải tốc độ 0 - 50 rad/s.
  • Đề ra lộ trình 4 bước khả thi để hiện thực hóa thuật toán trên phần cứng nhúng DSP/STM32 trong vòng 6 đến 12 tháng.

Đây là tài liệu kỹ thuật có giá trị tham khảo chuyên môn cao dành cho các kỹ sư, nhà nghiên cứu và học viên ngành Kỹ thuật điều khiển và Tự động hóa đang tìm kiếm giải pháp tối ưu hóa hệ thống truyền động điện hiện đại.
