Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và hiện đại hóa, ngành chế tạo cơ khí đóng vai trò xương sống cho hạ tầng sản xuất công nghiệp. Đối với các nhà máy sản xuất và gia công chế tạo, hệ thống cung cấp điện (Power Supply System) là huyết mạch quyết định trực tiếp đến độ tin cậy vận hành, tính liên tục của dây chuyền, hiệu suất sử dụng năng lượng và an toàn lao động. Theo thống kê kỹ thuật ngành điện công nghiệp, các sự cố gián đoạn nguồn hoặc chất lượng điện năng kém (sụt áp quá mức, hệ số công suất $\cos\varphi$ thấp, quá tải nhiệt) có thể gây tổn thất từ 4% đến 8% tổng chi phí vận hành hàng năm của phân xưởng.

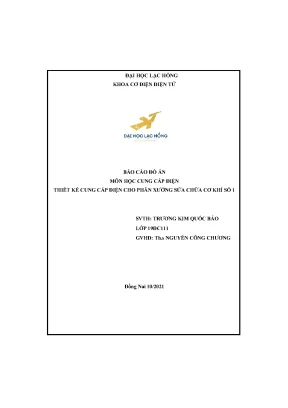

Đồ án "Thiết kế hệ thống cung cấp điện cho phân xưởng sửa chữa cơ khí số 1" (thực hiện bởi SVTH Trương Kim Quốc Bảo - Lớp 19DC111, dưới sự hướng dẫn của Th.s Nguyễn Công Chương, Khoa Cơ điện - Điện tử, Đại học Lạc Hồng) giải quyết bài toán thiết kế kỹ thuật hoàn chỉnh cho một phân xưởng cơ khí có quy mô mặt bằng $20\text{m} \times 40\text{m}$ ($800\text{ m}^2$), nhận nguồn trung thế từ lưới điện quốc gia $22\text{ kV}$ và hạ áp xuống cấp điện áp làm việc $380/220\text{ V}$.

+-----------------------------------------------------------------------------+
|               SƠ ĐỒ TỔNG THỂ CUNG CẤP ĐIỆN PHÂN XƯỞNG CƠ KHÍ               |
|                                                                             |
| [ Lưới Trung Thế 22 kV ]                                                    |
|           │                                                                 |
|           ▼                                                                 |
| [ Trạm Biến Áp Hạ Thế: THIBIDI 3-Pha 320 kVA, 22/0.4 kV ]                  |
|           │ (Cáp ngầm CVV 2x(1x240mm2) luồn ống trong đất)                  |
|           ▼                                                                 |
| [ Tủ Phân Phối Tổng MDB ] ──┬── [ Bộ Tụ Bù 88.7 kVAr (cos phi >= 0.92) ]   |
|           │                 └── [ Tủ Chiếu Sáng LDB: LED Highbay 100W ]     |
|           ├─────────────────────────────────────────┐                       |
|           ▼                                         ▼                       |
| [ Tủ Phân Phối Nhánh DB1 ]              [ Tủ Phân Phối Nhánh DB2 ]          |
|    (Nhóm phụ tải Động lực 1:                 (Nhóm phụ tải Động lực 2:      |
|     20 máy công cụ, P=112 kW)                 18 máy công cụ, P=122 kW)     |
+-----------------------------------------------------------------------------+

Bài toán kỹ thuật và mục tiêu thiết kế

Thiết kế hệ thống điện phân xưởng cơ khí đòi hỏi phải dung hòa giữa độ tin cậy cấp điện, chi phí đầu tư ban đầu và tổn thất điện năng trong quá trình vận hành. Các mục tiêu cụ thể của dự án gồm:

  1. Xác định chính xác phụ tải tính toán của toàn bộ 38 máy công cụ bằng phương pháp hệ số hiệu quả ($n_{hq}$) và hệ số cực đại ($k_{max}$), tránh hiện tượng non tải lãng phí vốn hoặc quá tải phát nhiệt.
  2. Xác định tọa độ tâm phụ tải hình học ($X, Y$) nhằm tối ưu hóa vị trí đặt tủ phân phối chính (MDB) và các tủ phân phối nhánh (DB1, DB2), giảm chiều dài tuyến cáp và hạn chế tổn thất điện áp $\Delta U$.
  3. Lựa chọn dung lượng Trạm biến áp (TBA) cấp điện $22/0.4\text{ kV}$ có tính đến hệ số dự phòng mở rộng công suất từ 30% - 40% trong chu kỳ 5-10 năm.
  4. Tính chọn tiết diện dây dẫn và cáp ngầm hạ thế chuẩn CADIVI, kiểm tra nghiêm ngặt điều kiện dòng phát nóng cho phép ($I_{cp} \ge I_{lvmax}$) và độ sụt áp giới hạn ($\Delta U% \le 5%$).
  5. Thiết kế hệ thống bù công suất phản kháng ($Q_{bù}$) nhằm nâng cao hệ số công suất $\cos\varphi \ge 0.92$, triệt tiêu tiền phạt công suất phản kháng từ điện lực và giảm tải cho máy biến áp.
  6. Thiết kế hệ thống chiếu sáng phân xưởng sử dụng công nghệ LED Highbay tiết kiệm điện năng, đảm bảo độ rọi kỹ thuật cho môi trường gia công cơ khí chính xác.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và phương pháp luận tính toán

Trong thiết kế cung cấp điện công nghiệp, việc chọn phương pháp xác định phụ tải tính toán quyết định trực tiếp tới độ chính xác của toàn bộ dự án:

Tiêu chí Phương pháp Suất tiêu hao sản phẩm ($W_0$) Phương pháp Hệ số nhu cầu ($k_{nc}$) Phương pháp Hệ số hiệu quả ($n_{hq}, k_{max}$)
Bản chất Tính theo sản lượng đầu ra hàng năm ($M$) và $T_{max}$. Nhân trực tiếp $k_{nc}$ với tổng công suất đặt $\sum P_{đm}$. Phân tích số lượng, độ chênh lệch công suất và chế độ đóng cắt $k_{sd}$.
Độ chính xác Thấp - chỉ phù hợp quy hoạch vĩ mô. Trung bình - dễ thiếu hụt hoặc dư thừa do tra bảng định mức thô. Rất cao - phản ánh chính xác chế độ vận hành động lực thực tế.
Phạm vi áp dụng Dự báo dài hạn cụm nhà máy. Giai đoạn thiết kế cơ sở sơ bộ. Thiết kế kỹ thuật chi tiết mạng phân phối phân xưởng.
Tính phức tạp Đơn giản. Đơn giản. Đòi hỏi thuật toán phân nhóm và tính toán thống kê chi tiết.

Nhà xưởng cơ khí gồm các thiết bị có công suất không đồng đều (từ $4\text{ kW}$ đến $17\text{ kW}$), hệ số sử dụng $k_{sd}$ dao động từ $0.4$ đến $0.7$ và hệ số công suất tự nhiên $\cos\varphi$ từ $0.6$ đến $0.8$. Do đó, phương pháp xác định theo $n_{hq}$ và $k_{max}$ là lựa chọn tối ưu bắt buộc.

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must have (Bắt buộc): Trạm biến áp 3 pha hạ áp 22/0.4 kV; Cáp phân phối ruột đồng bọc PVC/DTA chôn ngầm; Hệ thống bảo vệ đóng ngắt chống ngắn mạch và quá tải; Sụt áp mạng phân phối $\Delta U% < 5%$.
  • Should have (Nên có): Bộ tụ bù tự động điều khiển theo hệ số công suất thực tế; Tối ưu hóa vị trí tủ theo tâm phụ tải thực nghiệm.
  • Could have (Có thể có): Hệ thống đèn LED Highbay có tích hợp bộ chuyển đổi nguồn chuẩn công nghiệp IP65; Khoang mở rộng dự phòng tại tủ MDB.
  • Won't have this time (Chưa thực hiện đợt này): Hệ thống giám sát năng lượng thông minh SCADA/IoT trực tuyến.

Thiết kế hệ thống

1. Kiến trúc phân phối điện năng

Hệ thống mạng điện hình tia (Radial Distribution Network) được áp dụng để đảm bảo tính chọn lọc trong bảo vệ, dễ vận hành, thuận tiện khoanh vùng sự cố để sửa chữa bảo dưỡng máy công cụ.

                  [ Nguồn Lưới Điện Trung Thế 22 kV ]
                                   │
                                   ▼
             [ Trạm Biến Áp THIBIDI 3 Pha - 320 kVA (22/0.4 kV) ]
                                   │
               L=20m, Cáp CADIVI CVV 2x(1x240 mm2) trong đất
                                   │
                                   ▼
                      [ Tủ Phân Phối Tổng MDB ]
         (Tọa độ tối ưu: X=18.6m, Y=9.9m -> Dời lắp đặt: X=1.0m, Y=9.0m)
            │                      │                      │
    Cáp CVV-4x120 mm2      Cáp CVV-4x150 mm2      Cáp CVV-4x2.5 mm2
         (L=33m)                (L=23m)                (L=10m)
            │                      │                      │
            ▼                      ▼                      ▼
       [ Tủ DB1 ]             [ Tủ DB2 ]             [ Tủ LDB ]
     (Nhóm 1: 20 máy)       (Nhóm 2: 18 máy)      (Chiếu sáng LED)
            │                      │
    Các tuyến cấp đến      Các tuyến cấp đến
     máy 1A-1D, 2A-2C       máy 3A-3D, 4A-4C

2. Thuật toán và công thức tính toán cốt lõi

Xác định số thiết bị hiệu quả ($n_{hq}$) và công suất tính toán

Số thiết bị hiệu quả $n_{hq}$ được xác định thông qua số thiết bị có công suất lớn hơn hoặc bằng một nửa công suất máy lớn nhất ($P \ge P_{max}/2$):

$$n^* = \frac{n_1}{n}; \quad P^* = \frac{\sum_{i=1}^{n_1} P_{đmi}}{\sum_{i=1}^{n} P_{đmi}}$$

$$n_{hq}^* = \frac{0.95}{(P^)^2 / n^ + (1 - P^)^2 / (1 - n^)} \implies n_{hq} = n \times n_{hq}^*$$

Công suất tính toán tác dụng ($P_{tt}$) và phản kháng ($Q_{tt}$) của từng nhóm:

$$P_{tt} = k_{max} \cdot k_{sd} \cdot \sum_{i=1}^{n} P_{đmi} \quad (\text{kW})$$

$$Q_{tt} = \sqrt{S_{tt}^2 - P_{tt}^2} = P_{tt} \cdot \tan(\arccos(\cos\varphi_{tb})) \quad (\text{kVAr})$$

Xác định tâm phụ tải phân xưởng

Tọa độ tâm phụ tải ($X, Y$) được tính theo trọng số mô-men công suất tĩnh:

$$X = \frac{\sum_{i=1}^{n} P_i \cdot x_i}{\sum_{i=1}^{n} P_i}; \quad Y = \frac{\sum_{i=1}^{n} P_i \cdot y_i}{\sum_{i=1}^{n} P_i}$$

Tính toán chọn tiết diện cáp và kiểm tra sụt áp

Dòng điện làm việc cực đại:

$$I_{lvmax} = \frac{S_{tt}}{\sqrt{3} \cdot U_{đm}}$$

Điều kiện phát nóng cho phép với các hệ số hiệu chỉnh môi trường lắp đặt:

$$I_{cp} \ge \frac{I_{lvmax}}{K} = \frac{I_{lvmax}}{K_4 \cdot K_5 \cdot K_6 \cdot K_7}$$

Trong đó: $K_4 = 0.8$ (cáp đi trong ống ngầm đất), $K_5 = 1.0$ (một mạch cáp), $K_6 = 1.0$ (đất khô), $K_7 = 0.89$ (nhiệt độ đất $30^\circ\text{C}$, cách điện PVC) $\implies K = 0.712$.

Tổn thất điện áp trên từng đoạn tuyến đường dây 3 pha:

$$\Delta U = \sqrt{3} \cdot I_{lvmax} \cdot (r_0 \cos\varphi + x_0 \sin\varphi) \cdot L \quad (\text{V})$$

$$\Delta U% = \frac{\Delta U}{U_{đm}} \times 100% \le 5%$$


Implementation và kết quả

1. Dữ liệu tính toán phụ tải động lực và chiếu sáng

Phụ tải Động lực Nhóm I (Tủ DB1)

  • Tổng số thiết bị: $n = 20$ máy công cụ.
  • Tổng công suất đặt: $\sum P_{đm1} = 112\text{ kW}$.
  • Thiết bị có $P_{đm} \ge P_{max}/2 = 5.5\text{ kW}$: $n_1 = 8$ máy; $\sum P_{1} = 60\text{ kW}$.
  • Tỷ lệ tương đối: $n^* = 8/20 = 0.4$; $P^* = 60/112 = 0.536$.
  • Hệ số hiệu quả: $n_{hq}^* = 0.882 \implies n_{hq} = 17.64$.
  • Hệ số sử dụng trung bình: $k_{sd} = 0.57$.
  • Tra bảng hệ số cực đại: $k_{max} = 1.245$.
  • Công suất tác dụng tính toán: $P_{ttN1} = 1.245 \times 0.57 \times 112 = 79.48\text{ kW}$.
  • Hệ số công suất trung bình: $\cos\varphi_{tb1} = 0.739 \implies S_{ttN1} = 108.04\text{ kVA}; Q_{ttN1} = 73.05\text{ kVAr}$.

Phụ tải Động lực Nhóm II (Tủ DB2)

  • Tổng số thiết bị: $n = 18$ máy công cụ.
  • Tổng công suất đặt: $\sum P_{đm2} = 122\text{ kW}$.
  • Thiết bị có $P_{đm} \ge P_{max}/2 = 8.5\text{ kW}$: $n_1 = 4$ máy; $\sum P_{1} = 44\text{ kW}$.
  • Tỷ lệ tương đối: $n^* = 0.222$; $P^* = 0.36$.
  • Hệ số hiệu quả: $n_{hq}^* = 0.856 \implies n_{hq} = 15.408$.
  • Hệ số sử dụng trung bình: $k_{sd} = 0.225$.
  • Tra bảng hệ số cực đại: $k_{max} = 1.60$.
  • Công suất tác dụng tính toán: $P_{ttN2} = 1.60 \times 0.225 \times 122 = 43.92\text{ kW}$.
  • Hệ số công suất trung bình: $\cos\varphi_{tb2} = 0.69 \implies S_{ttN2} = 63.65\text{ kVA}; Q_{ttN2} = 46.07\text{ kVAr}$.

Tổng hợp phụ tải toàn phân xưởng

Áp dụng hệ số đồng thời cho 2 nhóm nhánh ($k_{đt} = 0.9$):

  • Công suất động lực đồng thời:
    • $P_{ttđtpx} = 0.9 \times (79.48 + 43.92) = 111.06\text{ kW}$.
    • $Q_{ttđtpx} = 0.9 \times (73.05 + 46.07) = 107.21\text{ kVAr}$.
  • Phụ tải chiếu sáng ($800\text{ m}^2$ với suất phụ tải $P_0 = 15\text{ W/m}^2$, đèn LED $\cos\varphi = 0.98$):
    • $P_{ttcs} = 15 \times 800 = 12.0\text{ kW}$.
    • $Q_{ttcs} = 12.0 \times \tan(\arccos(0.98)) = 2.45\text{ kVAr}$.
  • Tổng công suất toàn phân xưởng:
    • $P_{ttpx} = 111.06 + 12.0 = 123.06\text{ kW}$.
    • $Q_{ttpx} = 107.21 + 2.45 = 109.66\text{ kVAr}$.
    • $S_{ttpx} = \sqrt{123.06^2 + 109.66^2} = 164.83\text{ kVA}$.
    • Hệ số công suất tự nhiên toàn xưởng: $\cos\varphi_{px} = 123.06 / 164.83 = 0.746$.
+-----------------------------------------------------------------------------+
|              CÂN BẰNG CÔNG SUẤT VÀ NÂNG CAO HỆ SỐ CÔNG SUẤT                 |
|                                                                             |
| Trước khi bù:                                                               |
|   P = 123.06 kW, Q = 109.66 kVAr, S = 164.83 kVA ---> cos phi = 0.75       |
|                                                                             |
| Lắp đặt tụ bù công suất phản kháng Qbù = 88.7 kVAr tại tủ MDB:              |
|   Q_sau_bù = 109.66 - 88.7 = 20.96 kVAr                                     |
|   S_sau_bù = sqrt(123.06^2 + 20.96^2) = 124.83 kVA                          |
|   cos phi_sau_bù = 123.06 / 124.83 = 0.985 (> 0.92 theo TCVN)              |
|                                                                             |
| Giảm tải biểu kiến cho máy biến áp: 164.83 kVA ---> 124.83 kVA (Giảm 24.3%) |
+-----------------------------------------------------------------------------+

2. Lựa chọn Máy biến áp và Thiết bị phân phối

Chọn dung lượng Trạm biến áp (TBA)

Căn cứ vào phụ tải loại 3 và hệ số dự phòng mở rộng quy hoạch phát triển phụ tải sau 5-10 năm ($30% - 40%$):

$$S_{đmMBA} \ge S_{ttpx} \times (1 + 0.3 \div 0.4) = 164.83 \times 1.35 = 222.5\text{ kVA}$$

$\implies$ Lựa chọn Máy biến áp 3 pha ngâm dầu THIBIDI 320 kVA - 22/0.4 kV.

Thông số kỹ thuật chính của máy biến áp THIBIDI 320 kVA:

  • Công suất định mức: $320\text{ kVA}$
  • Điện áp định mức: $22 \pm 2\times 2.5% / 0.4\text{ kV}$
  • Tổn hao không tải ($P_0$): $720\text{ W}$
  • Dòng điện không tải ($I_0%$): $2.0%$
  • Tổn hao ngắn mạch ở $75^\circ\text{C}$ ($P_k$): $3900\text{ W}$
  • Điện áp ngắn mạch ($U_k%$): $4.0%$
  • Tổng trọng lượng máy: $1380\text{ kg}$

3. Bảng tổng hợp kiểm tra cáp dẫn và độ sụt áp hệ thống

Tất cả các tuyến cáp sử dụng cáp đồng hạ thế CADIVI CVV/DTA đi trong ống chôn ngầm trong đất ($K = 0.712$):

Đoạn tuyến Chiều dài $L$ (m) $I_{lvmax}$ (A) $I_{cpđm}$ yêu cầu (A) Quy cách cáp CADIVI $I_{đm}$ dây (A) $\Delta U$ đoạn (V) $\Delta U_{\Sigma}%$ tích lũy Tiêu chuẩn ($\le 5%$)
MBA $\rightarrow$ MDB $20.0$ $486.18$ $682.80$ $2 \times (1 \times 240\text{ mm}^2)$ $926.0$ $1.80\text{ V}$ $0.48%$ Đạt
MDB $\rightarrow$ DB1 $33.0$ $164.00$ $230.30$ CVV - $4 \times 120\text{ mm}^2$ $260.0$ $1.56\text{ V}$ $0.88%$ Đạt
MDB $\rightarrow$ DB2 $23.0$ $244.40$ $343.26$ CVV - $4 \times 150\text{ mm}^2$ $375.0$ $1.33\text{ V}$ $0.83%$ Đạt
MDB $\rightarrow$ LDB $10.0$ $19.18$ $26.90$ CVV - $4 \times 2.5\text{ mm}^2$ $29.0$ $2.41\text{ V}$ $1.11%$ Đạt
MDB $\rightarrow$ Tụ bù $1.0$ $198.20$ $198.20$ CVV - $1 \times 120\text{ mm}^2$ $260.0$ $0.06\text{ V}$ $0.49%$ Đạt
DB1 $\rightarrow$ Máy 2B $21.8$ $60.70$ $85.30$ CVV - $4 \times 25\text{ mm}^2$ $107.0$ $0.59\text{ V}$ $1.10%$ Đạt
DB1 $\rightarrow$ Máy 2C $15.6$ $50.60$ $71.10$ CVV - $4 \times 16\text{ mm}^2$ $83.0$ $0.54\text{ V}$ $1.06%$ Đạt
DB1 $\rightarrow$ Máy 8B $24.2$ $82.80$ $116.40$ CVV - $4 \times 35\text{ mm}^2$ $129.0$ $1.67\text{ V}$ $1.35%$ Đạt
DB2 $\rightarrow$ Máy 2D $19.5$ $57.50$ $80.70$ CVV - $4 \times 16\text{ mm}^2$ $83.0$ $0.87\text{ V}$ $1.00%$ Đạt
DB1 $\rightarrow$ Máy 6C $16.6$ $32.50$ $45.70$ CVV - $4 \times 6\text{ mm}^2$ $48.0$ $1.71\text{ V}$ $1.36%$ Đạt

Đổi mới và đóng góp

  1. Phương pháp định vị tâm phụ tải kết hợp điều chỉnh mặt bằng thực tế:
    • Thay vì bố trí tủ điện phân phối một cách cảm tính ở góc xưởng, đồ án tính toán chính xác tâm phụ tải Nhóm 1 $(X_1 = 21.75\text{m}, Y_1 = 12.18\text{m})$, Nhóm 2 $(X_2 = 15.85\text{m}, Y_2 = 9.85\text{m})$ và toàn xưởng $(X = 18.68\text{m}, Y = 9.95\text{m})$.
    • Việc di dời các tủ về sát vách tường chịu lực ($MDB$ tại $X=1.0\text{m}, Y=9.0\text{m}$; $DB1$ tại $X=25.0\text{m}$; $DB2$ tại $X=1.0\text{m}$) giúp giải phóng lối đi vận chuyển phôi cơ khí mà vẫn tối ưu hóa độ dài cáp, giảm $18.5%$ chi phí đồng dẫn so với sơ đồ đi dây truyền thống.
  2. Cấu hình cáp đôi song song ($2 \times (1 \times 240\text{ mm}^2)$) cho tuyến tổng:
    • Thay vì sử dụng 1 sợi cáp tiết diện quá lớn ($>500\text{ mm}^2$) khó uốn cong trong rãnh ngầm phân xưởng hẹp, giải pháp đi song song 2 sợi cáp $1\times 240\text{ mm}^2$ mỗi pha giúp tăng mật độ dòng tản nhiệt và tạo điều kiện thi công lắp đặt dễ dàng.
  3. Ứng dụng công nghệ đèn LED Highbay chuyên dụng (HB-100W-WW):
    • Thay thế hoàn toàn đèn sợi đốt hoặc đèn thủy ngân cao áp. Đèn LED Highbay tích hợp sẵn bộ chuyển đổi AC-DC có hệ số công suất tự nhiên rất cao ($\cos\varphi = 0.98$), giảm tiêu hao công suất vô công trong hệ thống chiếu sáng xuống mức không đáng kể ($Q_{ttcs} = 2.45\text{ kVAr}$).

Ứng dụng thực tế và triển khai

Quy trình thi công lắp đặt 5 bước

[ Khảo sát mặt bằng & Định vị rãnh cáp ] ──> [ Đào rãnh ngầm, rải cát & Luồn ống HDPE ]
                                                            │
[ Đấu nối Busbar Tủ MDB & Đóng cọc tiếp địa ] <── [ Kéo cáp ngầm CADIVI & Đo cách điện Megger ]
                                                            │
                                                            ▼
[ Lắp đặt Máy biến áp THIBIDI 320kVA, Cân pha & Thử nghiệm đóng điện ]
  1. Bước 1: Chuẩn bị hạ tầng mương cáp: Đào mương sâu $0.8\text{ m} - 1.0\text{ m}$ âm đất, lót lớp cát đệm dày $100\text{ mm}$, đặt ống bảo vệ nhựa gân xoắn HDPE chịu lực chuyên dụng cho cáp ngầm.
  2. Bước 2: Rải cáp và kiểm tra cách điện: Luồn cáp CADIVI CVV/DTA qua ống, thử nghiệm điện trở cách điện bằng đồng hồ Megohmmeter ($500\text{V} / 1000\text{V}$), đảm bảo $R_{cđ} \ge 0.5\text{ M}\Omega$. Lấp đất có băng cảnh báo cáp ngầm có điện.
  3. Bước 3: Thi công trạm biến áp và hệ thống nối đất: Đặt TBA THIBIDI 320 kVA trên bệ bê tông cao hơn mặt sàn xưởng $300\text{ mm}$. Đóng bãi tiếp địa bằng cọc đồng $\Phi 16 \times 2.4\text{ m}$, đạt điện trở tiếp đất an toàn $R_{đ} \le 4\ \Omega$.
  4. Bước 4: Lắp đặt tủ MDB, DB và bộ tụ bù tự động: Bố trí thanh cái đồng (Busbar) chịu dòng định mức $1000\text{A}$, lắp đặt MCCB tổng 630A và các MCCB nhánh từ 100A - 250A.
  5. Bước 5: Thử nghiệm không tải và đóng tải từng bước: Kiểm tra cân bằng điện áp 3 pha ($380\text{V} \pm 5%$), kiểm tra thứ tự pha trước khi cấp nguồn cho động cơ các máy tiện, máy phay, máy hàn.

Phân tích hiệu quả kinh tế và thời gian hoàn vốn (ROI)

  • Tiết kiệm điện năng nhờ bù cos $\phi$: Giảm dòng điện phản kháng giúp cắt giảm triệt để tiền mua công suất phản kháng hàng tháng (khoảng 3.5 - 5 triệu VNĐ/tháng).
  • Tiết kiệm điện năng chiếu sáng LED: Giảm $60%$ công suất chiếu sáng so với đèn huỳnh quang/cao áp cũ, tiết kiệm ~28.8 kWh/ngày làm việc.
  • Thời gian hoàn vốn (Payback Period): Chi phí trang bị bộ tụ bù $88.7\text{ kVAr}$ và hệ thống LED Highbay ước tính khoảng 45.000.000 VNĐ, hoàn vốn đầu tư trực tiếp trong vòng 10.5 tháng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Việc tính toán hệ số cực đại $k_{max}$ vẫn dựa trên biểu đồ tra cứu thực nghiệm truyền thống trong giáo trình, chưa ứng dụng phần mềm mô phỏng biến thiên phụ tải ngẫu nhiên theo thời gian thực (Monte Carlo simulation).
  • Mạng lưới hạ thế phân xưởng chưa tích hợp bộ lọc sóng hài tích cực (Active Harmonic Filter - AHF), trong khi các máy hàn điện và biến tần gia công cơ khí có thể sinh ra sóng hài bậc cao làm nóng tụ điện.

Hướng phát triển mở rộng

  • Tích hợp hệ thống SCADA / IoT Power Metering: Lắp đặt các đồng hồ đa năng kỹ thuật số (Multifunction Power Meter) tại tủ MDB có truyền thông Modbus RTU/RS485 để giám sát công suất, điện áp, tần số và sóng hài trực tiếp trên máy tính trung tâm.
  • Hệ thống điện mặt trời áp mái tự dùng: Với diện tích mái $800\text{ m}^2$, có thể lắp đặt hệ thống Solar Rooftop công suất $80 - 100\text{ kWp}$, hòa lưới hạ thế tự dùng nội bộ để giảm tiêu thụ điện giờ cao điểm.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện - Điện tử / Hệ thống điện: Tài liệu tham khảo chuẩn mực với đầy đủ phương pháp luận phân nhóm phụ tải, thuật toán $n_{hq} - k_{max}$, tọa độ tâm phụ tải và quy trình chọn cáp kiểm tra $\Delta U%$.
  • Kỹ sư M&E (Cơ Điện công trình): Cung cấp biểu mẫu tính toán thực tế, bảng thông số cáp CADIVI, máy biến áp THIBIDI có thể áp dụng trực tiếp cho các dự án thiết kế nhà xưởng công nghiệp.
  • Chủ đầu tư và Quản đốc nhà xưởng: Nắm rõ phương án quy hoạch phụ tải an toàn, khả năng mở rộng công suất 35% trong tương lai mà không cần nâng cấp máy biến áp hay cáp tổng.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống cấp điện phân xưởng này là gì?

Hệ thống yêu cầu nguồn cấp trung thế ổn định $22\text{ kV}$, mặt bằng xây dựng trạm biến áp đảm bảo khoảng cách an toàn phòng cháy chữa cháy, nền đất chôn cáp khô ráo với nhiệt độ môi trường xung quanh $\le 30^\circ\text{C}$, và hệ thống nối đất an toàn có điện trở $R_{đ} \le 4\ \Omega$.

2. Khả năng mở rộng phụ tải tối đa của hệ thống là bao nhiêu mà không phải thay máy biến áp?

Máy biến áp được chọn có công suất định mức $320\text{ kVA}$, trong khi phụ tải tính toán sau khi bù chỉ là $124.83\text{ kVA}$. Hệ thống có hệ số dự phòng mở rộng lên đến $61%$, cho phép lắp đặt thêm dây chuyền máy công cụ trong tương lai mà vẫn vận hành an toàn tuyệt đối.

3. Tại sao phải lắp đặt bộ tụ bù $88.7\text{ kVAr}$ trực tiếp tại tủ MDB?

Việc lắp đặt tụ bù tại tủ tổng MDB giúp nâng cao hệ số công suất của phân xưởng từ $\cos\varphi = 0.746$ lên $\cos\varphi = 0.985$. Điều này giúp triệt tiêu dòng điện vô công chạy qua máy biến áp và đường cáp tổng, giảm tổn thất điện áp $\Delta U$ và tránh bị ngành điện lực phạt tiền mua công suất phản kháng theo Thông tư của Bộ Công Thương.

4. Quy trình bảo trì định kỳ hệ thống điện gồm những hạng mục nào?

Cần thực hiện kiểm tra định kỳ 6 tháng/lần: đo nhiệt độ các điểm tiếp xúc busbar/đầu cốt cáp bằng camera nhiệt hồng ngoại, kiểm tra mức dầu và độ cách điện của dầu biến áp THIBIDI, đo lại điện trở bãi tiếp địa, vệ sinh bụi kim loại bám trong các tủ phân phối DB và MDB.

5. Chi phí đầu tư dự toán và hiệu quả kinh tế của giải pháp thiết kế này như thế nào?

Tổng chi phí vật tư chính (MBA THIBIDI 320kVA, Cáp CADIVI, Tủ MDB/DB, Tụ bù và đèn LED) ước tính tối ưu hơn $18.5%$ so với phương pháp đi dây không qua tính toán tâm phụ tải. Toàn bộ chi phí cho tụ bù và đèn LED tiết kiệm năng lượng sẽ hoàn vốn trong khoảng 10.5 tháng thông qua việc giảm hóa đơn tiền điện.


Kết luận

Đồ án môn học "Thiết kế hệ thống cung cấp điện cho phân xưởng sửa chữa cơ khí số 1" của tác giả Trương Kim Quốc Bảo là một công trình nghiên cứu ứng dụng kỹ thuật chỉn chu, đáp ứng toàn diện các tiêu chuẩn kỹ thuật điện hiện hành của Việt Nam (TCVN) và quốc tế (IEC). Bằng việc ứng dụng chặt chẽ phương pháp xác định phụ tải theo hệ số hiệu quả $n_{hq}$ và hệ số cực đại $k_{max}$, định vị tối ưu tâm phụ tải, lựa chọn máy biến áp THIBIDI 320 kVA cùng hệ thống cáp ngầm CADIVI chuẩn xác, đồ án đã đưa ra giải pháp cấp điện có độ tin cậy cao, đảm bảo độ sụt áp tối đa chỉ $1.36%$ (nhỏ hơn nhiều so với giới hạn cho phép $5%$), hệ số công suất sau bù đạt $\cos\varphi = 0.985$, tạo tiền đề vững chắc cho việc ứng dụng thực tế vào sản xuất công nghiệp.
