Tổng quan về giáo trình

Tài liệu "Sách Tham Khảo Kỹ Thuật Điện Dành Cho Sinh Viên" do ThS. Phạm Hồng Thanh (Khoa Điện – Điện tử, Trường Đại học Thủ Dầu Một) biên soạn vào tháng 5/2015. Trong cấu trúc chương trình đào tạo bậc đại học, môn học Kỹ thuật điện giữ vai trò là học phần kỹ thuật cơ sở bắt buộc dành cho sinh viên thuộc các khối ngành kỹ thuật công nghiệp không chuyên về Điện (như Cơ khí, Xây dựng, Công nghệ Hóa học, Quản lý Công nghiệp).

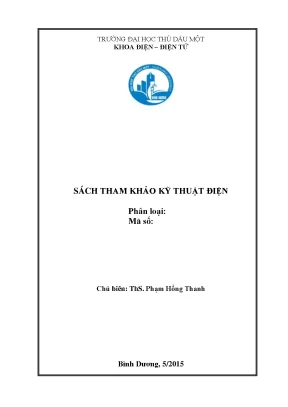

SÁCH THAM KHẢO KỸ THUẬT ĐIỆN (ThS. Phạm Hồng Thanh, 2015)

Mục tiêu học tập của tài liệu tập trung vào việc trang bị cho người học:

  • Khả năng mô hình hóa mạch điện thực tế thành sơ đồ tương đương gồm các thông số tập trung ($R$, $L$, $C$, $M$).
  • Nắm vững các phương pháp phân tích, giải tích mạch điện một pha và ba pha ở chế độ xác lập tuyến tính bằng công cụ số phức và giản đồ vector.
  • Hiểu rõ nguyên lý làm việc, đặc tính vận hành và phương pháp mở máy, điều chỉnh tốc độ của các nhóm máy điện cơ bản.
  • Nắm vững quy trình tính toán phụ tải, lựa chọn tiết diện dây dẫn và chọn khí cụ đóng cắt bảo vệ cho mạng điện hạ áp dân dụng và xưởng sản xuất.

Về cách tiếp cận, giáo trình được thiết kế theo hướng thực hành ứng dụng kỹ thuật. Tác giả chủ động giản lược các nội dung lý luận vi tích phân phức tạp, trạng thái quá độ hoặc mạch phi tuyến chuyên sâu, tập trung khai thác các bài toán kỹ thuật thực tế với hệ thống bảng tóm tắt công thức và bài tập mẫu chi tiết sau từng chương.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Tài liệu được phân chia thành 3 phần chính gồm 11 chương với tiến trình học tập chặt chẽ:

TIẾN TRÌNH NỘI DUNG (PROGRESSION LOGIC):

Mô hình hóa mạch điện (R, L, C, M)
Phân tích mạch xoay chiều 1 pha & 3 pha (Xác lập)
Nguyên lý & Đặc tính vận hành Máy điện (Biến áp, KĐB, ĐB, DC)
Tính toán Mạng điện hạ áp & Khí cụ bảo vệ (MCB, Cầu chì, Dây dẫn)
  • Chương 1: Những khái niệm cơ bản về mạch điện: Định nghĩa kết cấu hình học mạch (nhánh, nút, vòng), các đại lượng năng lượng ($i$, $u$, $p$), mô hình hóa thông số phần tử ($R$, $L$, $C$, hỗ cảm $M$, nguồn áp $e(t)$, nguồn dòng $J(t)$), phân loại mạch tuyến tính/phi tuyến và thiết lập hai định luật cơ bản Kirchhoff 1 ($\sum i = 0$), Kirchhoff 2 ($\sum u = 0$).
  • Chương 2: Dòng điện hình sin: Thiết lập các đại lượng chu kỳ $T$, tần số $f$, tần số góc $\omega = 2\pi f$, pha ban đầu, trị số hiệu dụng $I = \frac{I_{\max}}{\sqrt{2}}$, $U = \frac{U_{\max}}{\sqrt{2}}$. Khảo sát quan hệ dòng - áp trong nhánh thuần $R$, thuần $L$ ($X_L = \omega L$), thuần $C$ ($X_C = \frac{1}{\omega C}$), mạch $R-L-C$ nối tiếp ($Z = \sqrt{R^2 + (X_L - X_C)^2}$). Phân tích các thành phần công suất tác dụng $P = UI\cos\varphi$, công suất phản kháng $Q = UI\sin\varphi$, công suất biểu kiến $S = UI$ và giải pháp nâng cao hệ số công suất $\cos\varphi$ bằng tụ bù. Biểu diễn hàm sin sang dạng số phức đại số, cực và lượng giác.
  • Chương 3: Các phương pháp phân tích mạch điện: Kỹ thuật giải mạch bằng giản đồ vector, phương pháp ứng dụng số phức, phương pháp biến đổi tương đương (nối tiếp, song song, biến đổi tam giác – sao $\Delta - \text{Y}$), phương pháp dòng điện nhánh và dòng điện vòng.
  • Chương 4: Mạch điện ba pha: Cấu trúc nguồn và tải ba pha nối hình sao ($\text{Y}$) và tam giác ($\Delta$), quan hệ đại lượng dây - pha ($U_d = \sqrt{3}U_p$, $I_d = I_p$ với tải $\text{Y}$; $U_d = U_p$, $I_d = \sqrt{3}I_p$ với tải $\Delta$), tính toán công suất ba pha và giải mạch ba pha đối xứng.
  • Chương 5: Khái niệm chung về máy điện: Các định luật điện từ, tính thuận nghịch máy phát – động cơ, định luật mạch từ, vật liệu dẫn điện, dẫn từ, cách điện, chế độ phát nóng và làm mát.
  • Chương 6: Máy biến áp: Cấu tạo, mô hình toán học sơ cấp/thứ cấp, sơ đồ mạch điện thay thế quy đổi, khảo sát chế độ không tải, ngắn mạch, có tải, máy biến áp ba pha, điều kiện ghép song song và máy biến áp hàn hồ quang.
  • Chương 7: Máy điện không đồng bộ: Cấu tạo động cơ không đồng bộ ba pha, nguyên lý từ trường quay, mô hình toán, sơ đồ thay thế, đặc tính moment, phương pháp mở máy (rotor lồng sóc, rotor dây quấn), các phương pháp điều chỉnh tốc độ (thay đổi tần số, số đôi cực, điện áp, điện trở phụ rotor) và động cơ không đồng bộ một pha.
  • Chương 8: Máy điện đồng bộ: Cấu tạo cực lồi/cực ẩn, nguyên lý máy phát điện đồng bộ, phản ứng phần ứng, công suất điện từ, đặc tính ngoài, điều kiện hòa đồng bộ làm việc song song và mở máy động cơ đồng bộ.
  • Chương 9: Máy điện một chiều: Cấu tạo cổ góp – chổi than, mô hình máy phát và động cơ một chiều, tia lửa điện cổ góp và biện pháp xử lý, các phương thức kích từ (độc lập, song song, nối tiếp, hỗn hợp), phương pháp mở máy và điều chỉnh tốc độ động cơ DC.
  • Chương 10: Thiết bị đóng cắt và bảo vệ mạch điện: Nguyên lý làm việc của khí cụ điện, relay điện từ, relay thời gian, khí cụ đóng cắt hạ áp MCB, MCCB, contactor (khởi động từ).
  • Chương 11: Tính toán mạng điện hạ áp dân dụng: Phương pháp xác định phụ tải tính toán, công thức tính tổn thất điện áp $\Delta U$ cho đường dây hình tia/liên thông, quy trình chọn tiết diện dây dẫn theo dòng phát nóng cho phép ($I_{cp}$) và tổn thất điện áp cho phép ($\Delta U_{cp}$), phối hợp lựa chọn cầu dao, cầu chì bảo vệ.
QUAN HỆ DÒNG - ÁP VÀ CÔNG SUẤT THEO PHẦN TỬ (TỔNG HỢP CHƯƠNG 1 & 2):

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng khoa học thông qua:

  1. Lý thuyết mạch điện tuyến tính xác lập: Hệ thống định luật Kirchhoff, định luật Ohm dạng phức $\dot{U} = \bar{Z}\dot{I}$, khái niệm tổng trở phức $\bar{Z} = R + jX$, tổng dẫn phức $\bar{Y} = \frac{1}{\bar{Z}}$, công suất phức $\dot{S} = P + jQ = \dot{U}\dot{I}^*$.
  2. Lý thuyết chuyển đổi năng lượng điện cơ: Định luật cảm ứng điện từ Faraday ($e = -\frac{d\psi}{dt}$), lực điện từ Biot-Savart, lý thuyết từ trường quay do dòng điện đa pha tạo ra trong khe hở không khí của máy điện.
  3. Mô hình hóa tương đương: Sơ đồ thay thế máy biến áp và máy điện không đồng bộ, quy đổi thông số thứ cấp về sơ cấp nhằm đơn giản hóa tính toán mạch ghép từ sang mạch thuần điện.

Kỹ năng phát triển

  • Kỹ năng tính toán giải tích mạch: Sử dụng thành thạo số phức (dạng đại số $a+jb$, dạng cực $r\angle\theta$) và giản đồ vector để giải quyết các mạch điện một pha, ba pha đối xứng tải $\text{Y}-\Delta$.
  • Kỹ năng tính toán bù công suất: Xác định dung lượng tụ bù $C$ để nâng cao hệ số công suất từ $\cos\varphi$ lên $\cos\varphi_1$ theo công thức $C = \frac{P}{\omega U^2}(\tan\varphi - \tan\varphi_1)$, giảm tổn thất dòng điện đường dây.
  • Kỹ năng phân tích chọn thiết bị: Tính toán phụ tải công trình, tính toán sụt áp $\Delta U$, tra bảng chọn tiết diện cáp dẫn và định mức dòng ngắt của MCB/MCCB, rơle nhiệt, cầu chì bảo vệ mạng điện hạ thế.

Phương pháp giảng dạy và học tập

CẤU TRÚC SƯ PHẠM MỖI CHƯƠNG:

Tài liệu áp dụng phương pháp sư phạm diễn dịch kết hợp mô hình hóa kỹ thuật, phân bổ cấu trúc từng chương theo trình tự:

  1. Trình bày lý thuyết ngắn gọn, định nghĩa bản chất vật lý của các đại lượng.
  2. Thiết lập mô hình toán học giải tích hoặc sơ đồ thay thế tương đương.
  3. Cung cấp bảng tóm tắt hệ thống hóa toàn bộ công thức và quan hệ đại lượng ở cuối chương.
  4. Đưa ra hệ thống câu hỏi ôn tập lý thuyết nhằm củng cố nhận thức định tính.
  5. Cung cấp bài tập tính toán có kèm lời giải chi tiết từng bước.

Các bài tập mẫu trong sách phản ánh trực tiếp các bài toán kỹ thuật điển hình:

  • Bài tập 2.1: Phương pháp xác định thông số điện trở $R$ và độ tự cảm $L$ của cuộn dây thực thông qua hai phép đo với nguồn một chiều (DC: $U=12\text{V}, I=0.5\text{A} \Rightarrow R=24\Omega$) và xoay chiều (AC: $U=220\text{V}, I=5\text{A}, 50\text{Hz} \Rightarrow Z=44\Omega, X_L=36.88\Omega, L=0.117\text{H}$).
  • Bài tập 2.2: Phân tích mạch $R-L-C$ nối tiếp với tần số $f$ biến thiên, khảo sát hiện tượng cộng hưởng điện thế khi $X_L = X_C \Rightarrow f_0 = \frac{1}{2\pi\sqrt{LC}} = 60\text{Hz}$, tại đó dòng điện đạt cực đại $I_{\max} = \frac{U}{R} = 10\text{A}$ và hệ số công suất $\cos\varphi = 1$.
  • Bài tập 2.3 & 2.4: Bài toán nâng cao hệ số công suất $\cos\varphi$ cho cụm phụ tải công nghiệp nối song song, xác định dung lượng tụ bù $C$ và định lượng độ sụt giảm của dòng điện tổng trên đường dây truyền tải (ví dụ từ $22.666\text{A}$ giảm xuống còn $16.48\text{A}$ sau khi bù $\cos\varphi$ từ $0.669$ lên $0.92$).
SƠ ĐỒ NÂNG CAO HỆ SỐ CÔNG SUẤT BẰNG TỤ BÙ (BÀI TẬP 2.3 & 2.4):

   Đường dây chính (Dòng In giảm sau khi bù)
 Công thức tính tụ bù: C = [P / (ω.U²)] . (tgφ - tgφ1)

Giáo trình đóng vai trò là tài liệu chuẩn cho việc tự học và ôn tập học phần. Sinh viên thực hiện việc học thông qua việc đối chiếu trực tiếp giữa các bước biến đổi trong bài giải mẫu với hệ thống công thức tại bảng tóm tắt chương.

Điểm nổi bật và cập nhật

  • Tối ưu hóa dung lượng cho đối tượng không chuyên: Giáo trình không đi sâu vào lý thuyết trường điện từ vi phân hay quá trình quá độ phức tạp, mà tập trung làm rõ phương pháp tính toán giải tích mạch tuyến tính ở chế độ xác lập 50Hz, đáp ứng chính xác khối lượng kiến thức cần thiết cho kỹ sư công nghiệp.
  • Hệ thống hóa chuẩn mực qua bảng tổng kết: Tại cuối các chương cốt lõi (như Chương 1, Chương 2), tài liệu đúc kết toàn bộ quan hệ dòng - áp, công thức năng lượng, sơ đồ vector và biểu diễn phức vào bảng tra cứu trực quan.
  • Tập trung vào các giải pháp kỹ thuật ứng dụng: Nội dung cung cấp các công thức tính toán thiết thực trong công nghiệp như nâng cao hệ số $\cos\varphi$, xác định thông số cuộn dây qua thí nghiệm DC/AC, chọn tổ nối dây máy biến áp, các giải pháp mở máy - điều tốc động cơ và phương pháp kiểm tra tiết diện dây dẫn theo dòng phát nóng $I_{cp}$, độ sụt áp cho phép $\Delta U_{cp}$.
  • Tích hợp các khí cụ điện hạ áp phổ dụng: Cung cấp tiêu chí phân biệt kỹ thuật và cách lựa chọn aptomat dạng tép (MCB), aptomat khối (MCCB), rơle nhiệt, contactor và cầu chì trong sơ đồ phân phối điện hạ thế dân dụng và xưởng sản xuất.

Đối tượng sử dụng giáo trình

KHUNG ĐỐI TƯỢNG VÀ ĐIỀU KIỆN TIÊN QUYẾT:
  • Sinh viên đại học khối ngành kỹ thuật công nghiệp: Dành cho sinh viên các ngành kỹ thuật không chuyên Điện (Cơ khí chế tạo máy, Kỹ thuật xây dựng, Công nghệ môi trường, Quản lý công nghiệp) tại Trường Đại học Thủ Dầu Một và các trường đại học kỹ thuật có chương trình đào tạo tương đương.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành học phần Vật lý đại cương (phần điện học và từ trường), nắm vững kiến thức toán học cơ bản về số phức ($a+jb$, $r\angle\theta$), giải tích vector và hàm lượng giác.
  • Giảng viên chuyên trách: Sử dụng làm tài liệu tham khảo giảng dạy, xây dựng đề cương chi tiết học phần Kỹ thuật điện đại cương, thiết kế bài tập thực hành và câu hỏi kiểm tra đánh giá định kỳ.
  • Cán bộ kỹ thuật và người tự học: Dùng làm tài liệu tra cứu các công thức tính toán nhanh về công suất ba pha, lựa chọn thông số tụ bù hạ áp, kiểm tra sụt áp đường dây cáp và chọn thiết bị đóng cắt bảo vệ hệ thống điện dân dụng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ sinh viên bậc đại học thuộc các ngành kỹ thuật công nghiệp không chuyên sâu về ngành Điện, cũng như bạn đọc cần tài liệu hệ thống hóa kiến thức cơ sở kỹ thuật điện và mạng điện hạ áp.

2. Cần kiến thức nền tảng nào trước khi học giáo trình này?

Người học cần có kiến thức Vật lý phổ thông, phần Điện từ trong học phần Vật lý đại cương, cùng kiến thức toán học về số phức (các phép toán cộng, trừ, nhân, chia, dạng cực, dạng đại số) và hàm lượng giác.

3. Điểm khác biệt của giáo trình này so với các giáo trình chuyên ngành Điện là gì?

Tài liệu tập trung trực tiếp vào bài toán phân tích mạch điện tuyến tính ở chế độ xác lập và tính toán ứng dụng thực tế của máy điện, thiết bị đóng cắt hạ áp; không đi sâu vào các lý thuyết trường điện từ trừu tượng, quá trình quá độ phức tạp hay mạch phi tuyến chuyên sâu.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên đọc kỹ lý thuyết phần tử, nắm vững các công thức trong bảng tóm tắt ở cuối mỗi chương, nghiên cứu chi tiết các bước trong bài tập mẫu giải tích mạch, sau đó tự giải các bài tập ôn tập cuối chương.

5. Tài liệu có cung cấp hệ thống bài tập thực hành kèm theo không?

Tài liệu tích hợp đầy đủ hệ thống câu hỏi ôn tập lý thuyết định tính và hệ thống bài tập tính toán định lượng (có kèm lời giải mẫu chi tiết cho các dạng bài điển hình) sau mỗi chương từ Chương 1 đến Chương 11.

Kết luận

"Sách Tham Khảo Kỹ Thuật Điện" của ThS. Phạm Hồng Thanh cung cấp hệ thống kiến thức hoàn chỉnh từ phân tích mạch điện một pha, ba pha, cấu tạo và đặc tính máy điện, đến tính toán thiết kế mạng điện và thiết bị bảo vệ hạ áp. Cấu trúc 3 phần và 11 chương mang tính sư phạm rõ ràng, phù hợp cho tiến trình học tập tuần tự từ nguyên lý cơ bản đến ứng dụng kỹ thuật. Đây là tài liệu học tập, giảng dạy và tra cứu kỹ thuật chuẩn xác cho sinh viên cũng như cán bộ kỹ thuật thuộc khối ngành kỹ thuật công nghiệp.
