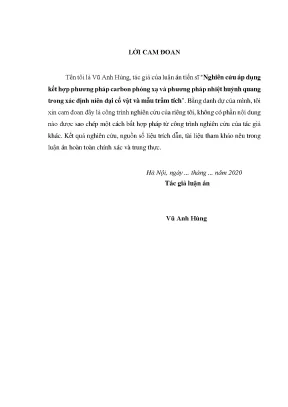

Tổng quan luận án

Xác định niên đại di tích và di vật là một tiêu chí khoa học quan trọng hàng đầu trong nghiên cứu địa chất và khảo cổ học, đặc biệt trong khoảng thời gian từ cuối Pleistocen đến nay. Phương pháp xác định niên đại tương đối truyền thống dựa trên sự so sánh loại hình, hoa văn, màu sắc và kỹ thuật chế tác thường bộc lộ những điểm chưa thuyết phục và không thể áp dụng cho các di vật mới. Do đó, các phương pháp vật lý hạt nhân được áp dụng nhằm mang lại kết quả khách quan và có độ tin cậy cao. Trong đó, phương pháp đo tuổi carbon phóng xạ ($^{14}\text{C}$) và phương pháp nhiệt huỳnh quang (Thermoluminescence - TL) có khoảng đo phù hợp từ 100.000 năm trở lại đây.

Khoảng trống nghiên cứu được chỉ ra là trước đây các phòng thí nghiệm trong nước và quốc tế thường triển khai hai phương pháp này một cách riêng rẽ; việc gửi mẫu ra nước ngoài phân tích gặp trở ngại về kinh phí, thủ tục và tính chủ động thời gian. Đồng thời, các nghiên cứu trong nước trước đó còn nhiều vấn đề kỹ thuật chưa được chuẩn hóa đồng bộ như kỹ thuật gia công mẫu, tổng hợp benzen, chế tạo detector nhấp nháy lỏng, khử phông nhiễu và kiểm soát suất liều chiếu xạ hằng năm. Luận án giải quyết khoảng trống này bằng cách nghiên cứu tối ưu hóa quy trình kỹ thuật cho từng phương pháp trên các hệ thiết bị hiện có tại Việt Nam và kết hợp chúng trong thực nghiệm.

Luận án xác định 04 mục tiêu nghiên cứu cụ thể được đánh số như sau:

  1. Tìm hiểu và nghiên cứu phương pháp đo tuổi carbon phóng xạ cho các mẫu hữu cơ (có chứa carbon) trên hệ đo nhấp nháy lỏng Tri-carb 2770 TR/SL.
  2. Tìm hiểu và nghiên cứu phương pháp đo tuổi nhiệt huỳnh quang cho các mẫu gốm cổ (có chứa thạch anh) trên hệ đo nhiệt huỳnh quang RGD-3A.
  3. Đề xuất giải pháp lựa chọn kết hợp phương pháp đo tuổi carbon phóng xạ và phương pháp đo tuổi nhiệt huỳnh quang trong giải quyết nhiệm vụ phân tích xác định niên đại cổ vật ở Việt Nam.
  4. Sử dụng các phương pháp đã nghiên cứu, phân tích xác định niên đại một số mẫu vật khảo cổ học, từ đó đánh giá khả năng sử dụng của phương pháp cũng như thang niên đại tuyệt đối của khu di tích đó.

Đối tượng nghiên cứu của đề tài gồm các mẫu hữu cơ chứa carbon (than bùn, than cháy, gỗ, vỏ sò ốc, chất hữu cơ trong gốm) và các mẫu vô cơ chứa khoáng vật phát quang (đồ gốm cổ, gạch, ngói, đất nung chứa hạt thạch anh thô), cùng các mẫu trầm tích địa chất.

Phạm vi nghiên cứu:

  • Phạm vi không gian: Mẫu vật khảo sát và thu thập tại ba khu vực thực địa gồm Khu di tích Hoàng Thành Thăng Long (Hà Nội), Khu di tích quốc gia đặc biệt Gò Tháp (Đồng Tháp) và các lỗ khoan địa chất ven biển tại tỉnh Bến Tre (thuộc châu thổ hạ lưu sông Mê Kông).
  • Phạm vi thời gian và niên đại: Khung thời gian từ cuối Pleistocen đến Holocen (trong khoảng niên đại từ 100.000 năm cách ngày nay đến các giai đoạn lịch sử gần).

Tổng quan tài liệu và vị trí của luận án

Luận án tổng kết có hệ thống các phương pháp xác định niên đại cổ vật và địa chất đã được phát triển trên thế giới:

  • Phương pháp vòng sinh trưởng thực vật (Dendrochronology): Do A. E. Douglass khởi xướng từ năm 1929 và Bryant Bannister hoàn thiện năm 1963 với dãy vòng chuẩn, có khoảng đo hiệu quả trong 11.000 năm trở lại đây.
  • Phương pháp hydrat hóa bề mặt đá obsidian: Do Irving Friedman, Robert L. Smith và Donovan Clark (Đại học Stanford, Mỹ) đề xuất giai đoạn 1960–1970, đo độ dày lớp hydrat hóa với khoảng đo khoảng 15.000 năm.
  • Các phương pháp phân rã hạt nhân cho mẫu "già": Phương pháp Rubidi - Stronti ($^{87}\text{Rb}/^{86}\text{Sr}$) cho mẫu hàng tỷ năm; phương pháp Argon - Kali ($^{40}\text{Ar}/^{40}\text{K}$) do Weizsäcker (1973) nghiên cứu cho mẫu từ vài trăm nghìn đến hàng chục triệu năm; phương pháp Chì - Uran ($^{210}\text{Pb}$, $^{206}\text{Pb}/^{238}\text{U}$, $^{207}\text{Pb}/^{235}\text{U}$) và phương pháp Uran - Radi ($^{238}\text{U}/^{226}\text{Ra}$) áp dụng cho khung từ 100.000 năm đến hàng trăm triệu năm.
  • Các phương pháp phân rã hạt nhân cho mẫu "trẻ": Phương pháp Triti ($^{3}\text{H}$) dùng cho nghiên cứu nguồn nước dưới 100 năm; phương pháp Carbon phóng xạ ($^{14}\text{C}$) do Willard Libby đề xuất năm 1949, đo được từ 100 đến khoảng 60.000 năm. Về kỹ thuật đo $^{14}\text{C}$, lịch sử ghi nhận ba hướng tiếp cận: Kỹ thuật ống đếm tỷ lệ chứa khí (GPC, phát triển từ 1950–1960), Kỹ thuật đếm nhấp nháy lỏng (LSC, phát triển mạnh từ 1995 nhờ xử lý số liệu vi xử lý), và Kỹ thuật khối phổ gia tốc (AMS).
  • Phương pháp nhiệt huỳnh quang (TL): Ghi nhận từ quan sát của Hiệp hội Hoàng gia Anh (1663), Wiedemann (1895), Marie Curie (1905), Wick (1925). Ứng dụng trên đồ gốm cổ do Grögler, Houtermans, Stauffer (Đại học Bern) và Kennedy, Knopff (Đại học California) phát hiện năm 1960. Sau đó được Aitken, Tite, Reid, Zimmerman, Fleming (Đại học Oxford, Anh), Ichikawa (Đại học Kyoto, 1965), Mazess, Zimmerman, Ralph, Han (Đại học Wisconsin) và Mejdahl (Đan Mạch, 1969) nghiên cứu mở rộng. Hai kỹ thuật đo TL chính là kỹ thuật hạt mịn (Quartz Fine-Grain, Zimmerman đề xuất 1971, kích thước 1–8 $\mu\text{m}$) và kỹ thuật hạt thô (Quartz Coarse-Grain, Fleming đề xuất 1970, Valladas 1980, Bailiff 1982, Aitken 1985, kích thước 98–125 $\mu\text{m}$).

Tại Việt Nam, các nghiên cứu $^{14}\text{C}$ trước đây gắn liền với Nguyễn Diệu Minh, Nguyễn Kiên Chính (1995), Nguyễn Quang Miên, Phạm Lý Hương (2000), Bùi Văn Loát (2006). Về nhiệt huỳnh quang, các công trình được công bố bởi Phạm Lý Hương, Đặng Thanh Lương (1995), Nguyễn Quang Miên, Nguyễn Quang Liêm (2001), Bùi Văn Loát, Nguyễn Quang Miên (2007), Marco Martini, Vũ Xuân Quang (2007), Nguyễn Quang Miên, Trình Năng Chung (2010).

Vị trí của luận án: Luận án định vị là công trình nghiên cứu hoàn thiện đồng bộ các thông số kỹ thuật thực nghiệm đo $^{14}\text{C}$ bằng kỹ thuật LSC và đo TL bằng kỹ thuật thạch anh hạt thô tại các phòng thí nghiệm trong nước (Viện Khảo cổ học, Đại học Khoa học Tự nhiên - ĐHQGHN), xây dựng mối tương quan đối sánh trực tiếp giữa hai phương pháp nhằm giải quyết bài toán xác định niên đại khảo cổ và địa tầng trầm tích.

Cơ sở lý thuyết và phương pháp nghiên cứu

Luận án xây dựng trên nền tảng lý thuyết phân rã phóng xạ của đồng vị $^{14}\text{C}$ và cơ chế tích lũy liều bức xạ ion hóa trong tinh thể khoáng vật:

  1. Cơ sở lý thuyết phương pháp carbon phóng xạ: Đồng vị $^{14}\text{C}$ hình thành ở tầng bình lưu khí quyển do phản ứng: $$n + ,^{14}{7}\text{N} \rightarrow ,^{14}{6}\text{C} + p + 0{,}6,\text{MeV}$$ Sau đó bị oxy hóa thành $^{14}\text{CO}2$ tham gia vào chu trình sinh quyển. Khi sinh vật chết, quá trình trao đổi chất dừng lại, $^{14}\text{C}$ phân rã $\beta^-$ thuần túy với năng lượng cực đại $E{\max} = 156,\text{keV}$ và chu kỳ bán rã $T_{1/2} = 5730 \pm 40$ năm theo phương trình: $$^{14}{6}\text{C} \rightarrow ,^{14}{7}\text{N} + e^- + \tilde{\nu}$$ Tuổi carbon phóng xạ $t$ được xác định thông qua hoạt độ phóng xạ riêng $A_t$ đo được và hoạt độ phóng xạ chuẩn ban đầu $A_0 = 13{,}556,\text{dpm/gC}$ (tương đương $226,\text{Bq/kgC}$), có tính đến hệ số hiệu chỉnh phân li đồng vị $\delta^{13}\text{C}$: $$t = \frac{T_{1/2}}{\ln 2} \ln \left[ \frac{A_0}{A_t} \left( 1 - \frac{2(25 + \delta^{13}\text{C})}{1000} \right) \right]$$

  2. Cơ sở lý thuyết phương pháp nhiệt huỳnh quang: Trong cấu trúc mạng tinh thể chất rắn bán dẫn/cách điện (như thạch anh), bức xạ ion hóa tự nhiên ($\alpha, \beta, \gamma$ từ các chuỗi phân rã $^{238}\text{U}, ^{232}\text{Th}, ^{40}\text{K}$ và tia vũ trụ) kích thích các electron chuyển từ vùng hóa trị lên vùng dẫn, sau đó rơi vào các bẫy năng lượng phụ trong vùng cấm. Khi nung nóng mẫu, nhiệt năng giải phóng electron khỏi bẫy tái hợp tại tâm phát quang và phát ra photon ánh sáng nhiệt huỳnh quang. Quá trình nung gốm trong quá khứ ($>500^\circ\text{C}$) đã đưa tín hiệu tích lũy về 0 (xóa dấu vết cũ). Tuổi nhiệt huỳnh quang được tính bằng: $$t = \frac{D}{D_0}$$ Trong đó $D$ là tổng liều bức xạ tích lũy (Gy) và $D_0$ là suất liều bức xạ môi trường chiếu hằng năm lên mẫu (Gy/năm).

  3. Phương pháp thực nghiệm và kỹ thuật phân tích:

  • Phương pháp định lượng $^{14}\text{C}$: Sử dụng kỹ thuật đếm nhấp nháy lỏng (LSC) trên máy Tri-carb 2770 TR/SL.
    • Quy trình tổng hợp Benzen trên hệ Task Benzene Synthesiser gồm: (1) Tạo $\text{CO}_2$ bằng phương pháp đốt bom (đối với mẫu hữu cơ thực vật) hoặc phản ứng với axit $\text{H}_3\text{PO}_4$ (đối với mẫu cacbonat); (2) Tạo liti cacbua ($\text{Li}_2\text{C}_2$) bằng phản ứng giữa $\text{CO}_2$ và liti nóng chảy ở $850^\circ\text{C}$ trong 2 giờ, ủ 12 giờ ($2\text{CO}_2 + 10\text{Li} \rightarrow \text{Li}_2\text{C}_2 + 4\text{Li}_2\text{O}$); (3) Thủy phân $\text{Li}_2\text{C}_2$ bằng nước tạo axetylen ($\text{Li}_2\text{C}_2 + 2\text{H}_2\text{O} \rightarrow \text{C}_2\text{H}_2 + 2\text{LiOH}$); (4) Trimer hóa axetylen thành benzen ($\text{C}_6\text{H}_6$) nhờ chất xúc tác ở $70\text{--}80^\circ\text{C}$ trong $3\text{--}3{,}5$ giờ; (5) Thu hồi benzen bằng bẫy lạnh nitơ lỏng ở $100\text{--}110^\circ\text{C}$.
    • Chuẩn hóa detector: Pha trộn $3{,}5,\text{ml}$ benzen mẫu với dung môi Toluen và cặp chất phát quang PPO (sơ cấp), POPOP (thứ cấp) theo tỷ lệ tối ưu trong lọ thủy tinh thể tích $7{,}0,\text{ml}$.
    • Giảm phông và xử lý tín hiệu: Sử dụng detector bảo vệ BGO ($\text{Bi}_4\text{Ge}3\text{O}{12}$, tỷ trọng $7{,}13,\text{g/cm}^3$) kết hợp 2 ống nhân quang điện (PMT) đối trùng và lớp chì dày $1,\text{cm}$; áp dụng kỹ thuật phân giải thời gian (tách xung tức thời $2\text{--}8,\text{ns}$ và xung trễ $\sim 900,\text{ns}$ khỏi xung nhiễu đuôi $5,\mu\text{s}$) và kỹ thuật phân biệt xung $\alpha/\beta$ (chuẩn hóa bằng cặp nguồn $^{210}\text{Po}$ và $^{14}\text{C}$).
  • Phương pháp đo liều nhiệt huỳnh quang: Sử dụng kỹ thuật thạch anh hạt thô (Quartz Coarse Grain Technique) trên hệ đo RGD-3A.
    • Xử lý cơ - hóa: Loại bỏ lớp ngoài mẫu gốm bằng máy mài MD3212F, nghiền nhỏ bằng kẹp cơ khí, sàng tách dải hạt $98\text{--}125,\mu\text{m}$, ngâm chiết bằng axit $\text{HCl}$ và $\text{HF}$ để hòa tan các khoáng vật khác và làm sạch bề mặt hạt thạch anh.
    • Đo liều tích lũy $D$: Đo đường cong phát quang TL với tốc độ gia nhiệt $15^\circ\text{C/s}$, kiểm tra vùng nhiệt độ ổn định ("test plateau"), xác định liều tương đương $Q$ và liều cảm ứng $I$ bằng phương pháp chiếu bổ sung liều chuẩn (từ $1,\text{Gy}$ đến $5,\text{Gy}$), từ đó suy ra $D = Q + I$.
    • Xác định suất liều $D_0$: Phân tích hàm lượng các nguyên tố $\text{U}, \text{Th}, \text{K}$ trong mẫu và đất vây quanh, tính toán đóng góp liều bức xạ ($\alpha, \beta, \gamma$ và tia vũ trụ) có hiệu chỉnh độ ẩm.

Nội dung chính theo từng chương

Chương 1: Tổng quan tình hình nghiên cứu

Chương này tổng kết cơ sở lý luận của các phương pháp xác định niên đại địa chất và khảo cổ học. Tác giả phân loại chi tiết các phương pháp dựa trên đối tượng mẫu và khoảng thời gian đo:

  • Các phương pháp không hạt nhân: Vòng sinh trưởng thực vật (Dendrochronology) và hydrat hóa obsidian.
  • Các phương pháp phân rã hạt nhân cho mẫu già (hàng triệu đến hàng tỷ năm): Phương pháp Rubidi - Stronti ($^{87}\text{Rb}$ chiếm $87{,}835%$, $T_{1/2} = 5{,}0 \times 10^{10}$ năm); phương pháp Argon - Kali ($^{40}\text{K}$ phân rã ra $^{40}\text{Ca}$ chiếm $88%$ và biến đổi sang $^{40}\text{Ar}$ chiếm $12%$, $T_{1/2} = 1{,}4 \times 10^9$ năm); các phương pháp tỷ số Chì - Uran ($^{206}\text{Pb}/^{238}\text{U}$, $^{207}\text{Pb}/^{235}\text{U}$) và tỷ số Uran - Radi ($^{238}\text{U}/^{226}\text{Ra}$).
  • Các phương pháp phân rã hạt nhân cho mẫu trẻ (dưới 100.000 năm): Đồng vị Triti ($^{3}\text{H}$, $T_{1/2} = 12{,}43$ năm) cho nguồn nước; Carbon phóng xạ ($^{14}\text{C}$, $T_{1/2} = 5730$ năm) cho mẫu hữu cơ; Nhiệt huỳnh quang (TL) cho mẫu nung chứa khoáng vật.
  • Phân tích ưu nhược điểm của 3 kỹ thuật đo $^{14}\text{C}$ (GPC, LSC, AMS) và 2 kỹ thuật đo TL (hạt mịn và hạt thô). Chương 1 kết luận việc lựa chọn kỹ thuật đếm nhấp nháy lỏng (LSC) và kỹ thuật thạch anh hạt thô (TL) là giải pháp phù hợp với điều kiện cơ sở vật chất trong nước, tạo nền tảng kết hợp đo tuổi địa tầng và đo tuổi trực tiếp mẫu vật.

Chương 2: Phương pháp carbon phóng xạ và phương pháp nhiệt huỳnh quang trong xác định niên đại

Chương 2 trình bày toàn bộ quá trình nghiên cứu thực nghiệm tối ưu hóa các thông số kỹ thuật đo đạc của hai phương pháp:

  • Đối với phương pháp $^{14}\text{C}$ trên hệ Tri-carb 2770 TR/SL:
    • Phân tích phổ phân bố năng lượng hạt $\beta^-$ của $^{14}\text{C}$ và khảo sát cơ chế chuyển dịch quang học trong chất nhấp nháy lỏng.
    • Chuẩn hóa thành phần detector: Lựa chọn dung môi Toluen và cặp chất phát quang sơ cấp PPO, thứ cấp POPOP. Thiết lập công thức pha chế tối ưu cho phép đo: $3,\text{mL C}_6\text{H}_6 + 3 \times 10^{-6},\text{g POPOP} + 0{,}5,\text{mL Toluene}$ (dựa trên dung dịch gốc $500,\text{ml Toluene} + 0{,}3,\text{mg PPO} + 3,\text{mg POPOP}$), với tỷ lệ $\text{POPOP/PPO}$ nằm trong khoảng $(1\text{--}2) \times 10^{-3}$. Thể tích mẫu benzen chuẩn hóa là $3{,}5,\text{ml}$ ($2{,}615,\text{g}$).
    • Tối ưu hóa hệ đo: Khảo sát hiệu năng của đầu bảo vệ BGO hình giếng, thiết lập cửa sổ đo năng lượng $\beta^-$, áp dụng kỹ thuật phân giải thời gian và chỉ số phân biệt xung $\alpha/\beta$ bằng thực nghiệm trên nguồn chuẩn $^{210}\text{Po}$ và $^{14}\text{C}$. Đánh giá đối sánh kết quả đo hoạt độ $^{14}\text{C}$ với Viện Khoa học và Kỹ thuật Hạt nhân.
  • Đối với phương pháp TL trên hệ RGD-3A:
    • Khảo sát đặc tính phát quang của các khoáng vật thạch anh, fenspat, canxit dưới các mức liều chiếu $1\text{--}5,\text{Gy}$.
    • Hoàn thiện quy trình cơ học và hóa học xử lý mẫu gốm, xác lập dải kích thước hạt thạch anh thô $98\text{--}125,\mu\text{m}$.
    • Thiết lập quy trình phân tích tín hiệu TL: Phân tích phổ phát quang theo kênh đo và theo nhiệt độ ($15^\circ\text{C/s}$), kiểm tra "test plateau", lập đường hồi quy tuyến tính xác định liều tương đương $Q$ và liều cảm ứng $I$.
    • Xác định suất liều hằng năm $D_0$: Đo đạc hàm lượng $\text{U}, \text{Th}, \text{K}$ trong mẫu và môi trường đất, tính toán liều chiếu thành phần ($\alpha, \beta, \gamma$, tia vũ trụ) và hiệu chỉnh độ ẩm.

Bảng tổng hợp đặc tính quang học của các chất phát quang và dung môi dùng tạo detector trong luận án:

Tên chất Phân loại Bước sóng hấp thụ cực đại ($\text{Å}$) Bước sóng phát xạ cực đại ($\text{Å}$) Thời gian phân rã ($\text{ns}$) / Điểm đóng rắn ($^\circ\text{C}$)
PPO Phát quang sơ cấp 3030 3640 $1{,}6,\text{ns}$
butyl-PBD Phát quang sơ cấp 3070 3670 $\sim 1{,}2,\text{ns}$
POPOP Phát quang thứ cấp 3630 4290 $1{,}5,\text{ns}$
bis-MSB Phát quang thứ cấp 3470 4120 $1{,}3,\text{ns}$
Toluene Dung môi 2620 2870 $-95^\circ\text{C}$ (Biên độ xung tương đối: 1,00)
Xylene Dung môi 2660 2890 $-20^\circ\text{C}$ (Biên độ xung tương đối: 1,09)
Pseudocumene Dung môi 2690 2930 $-60{,}5^\circ\text{C}$
Dioxane Dung môi 1880 2470 $+12^\circ\text{C}$ (Biên độ xung tương đối: 0,65)

Chương 3: Thực nghiệm và đánh giá

Chương 3 triển khai đo đạc thực tế, so sánh đối chuẩn và ứng dụng tại các địa bàn nghiên cứu:

  • Thí nghiệm đo đối sánh trực tiếp hai phương pháp: Tiến hành trên các mẫu gốm cổ có chứa thành phần hữu cơ. Kết quả xác định tuổi bằng $^{14}\text{C}$ (qua đo hoạt độ riêng của carbon hữu cơ trong gốm) và tuổi bằng TL (qua đo hạt thạch anh thô tách từ chính mẫu gốm) cho thấy sự tương quan chặt chẽ.
  • Ứng dụng tại Khu di tích Hoàng Thành Thăng Long: Thực hiện đo tuổi $^{14}\text{C}$ trên các mẫu hữu cơ theo tầng văn hóa và đo tuổi TL trên các mẫu gạch ngói, gốm cổ. Kết quả đo đạc được đối sánh với số liệu nghiên cứu trước đây và đối chứng với kết quả phân tích mẫu gốm tại Phòng thí nghiệm Đại học Bicocca Milano (Italy), cho thấy độ tin cậy và sự phù hợp giữa các phòng thí nghiệm.
  • Ứng dụng tại Khu di tích quốc gia đặc biệt Gò Tháp (Đồng Tháp): Phân tích niên đại $^{14}\text{C}$ các mẫu than/gỗ và đo TL các mảnh gốm cổ (như mẫu 18.M04), đối chiếu loại hình gốm với di tích Angkor Borei (Campuchia) và các dữ liệu niên đại đã công bố trước đây.
  • Ứng dụng xác định niên đại trầm tích tại Bến Tre: Nghiên cứu các mẫu trầm tích thu được theo độ sâu từ các lỗ khoan địa chất ven biển (tiêu biểu như lỗ khoan BT2). Kết quả đo tuổi $^{14}\text{C}$ theo chiều sâu địa tầng được đối sánh với kết quả phân tích của Phòng thí nghiệm Đại học Nagoya (Nhật Bản), làm sáng tỏ quá trình biến động môi trường trầm tích và xác lập ranh giới chuyển tiếp Pleistocen - Holocen tại châu thổ hạ lưu sông Mê Kông.

Kết quả và những đóng góp mới

  1. Đóng góp về mặt phương pháp và kỹ thuật:
  • Chuẩn hóa thành công quy trình gia công, xử lý và làm giàu mẫu hữu cơ bằng hệ tổng hợp Benzen (Task Benzene Synthesiser), xác lập công thức chế tạo detector nhấp nháy lỏng tối ưu ($3{,}5,\text{ml}$ benzen + dung môi Toluen + PPO/POPOP) trên hệ đo Tri-carb 2770 TR/SL tại Viện Khảo cổ học.
  • Chuẩn hóa quy trình gia công cơ - hóa tách hạt thạch anh thô ($98\text{--}125,\mu\text{m}$) và quy trình phân tích liều lượng bức xạ tích lũy, tính toán suất liều hằng năm $D_0$ trên hệ đo nhiệt huỳnh quang RGD-3A.
  • Thiết lập và kiểm chứng giải pháp kết hợp giữa phương pháp $^{14}\text{C}$ (có thế mạnh xác định tuổi tầng văn hóa/địa tầng) và phương pháp TL (xác định trực tiếp thời điểm nung mẫu gốm), giúp nâng cao độ tin cậy của kết quả định niên đại cổ vật trong điều kiện nghiên cứu tại Việt Nam.
  1. Đóng góp về mặt thực tiễn và dữ liệu khoa học:
  • Cung cấp tập số liệu niên đại tuyệt đối cho các giai đoạn phát triển văn hóa tại Khu di tích Hoàng Thành Thăng Long và Khu di tích quốc gia đặc biệt Gò Tháp.
  • Cung cấp chuỗi số liệu niên đại $^{14}\text{C}$ cho các tầng trầm tích lỗ khoan ven biển Bến Tre (đạt độ tương thích cao với phòng thí nghiệm Nagoya, Nhật Bản), đóng góp dữ liệu xác lập ranh giới địa chất Pleistocen - Holocen ở vùng hạ lưu sông Mê Kông.
  • Chứng minh khả năng phân tích niên đại hạt nhân độc lập trong nước với độ chính xác tương đương các phòng thí nghiệm quốc tế (Milano - Ý, Nagoya - Nhật Bản), giúp giảm chi phí và chủ động thời gian nghiên cứu.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế:

  • Kỹ thuật nhiệt huỳnh quang hạt thô (Quartz Coarse Grain) chỉ áp dụng được cho các loại gốm thô chứa cát sạn tự nhiên, không áp dụng được cho các loại gốm mịn không chứa hạt thạch anh kích thước $98\text{--}125,\mu\text{m}$.
  • Trong nước chưa có thiết bị đo nhiệt huỳnh quang chuyên dụng có độ nhạy siêu cao để triển khai kỹ thuật thạch anh hạt mịn ($1\text{--}8,\mu\text{m}$).
  • Số lượng mẫu phân tích thực nghiệm tại một số địa điểm còn phụ thuộc vào mức độ bảo tồn và khả năng thu thập mẫu vật chứa cả hai pha vô cơ và hữu cơ.

Hướng nghiên cứu tiếp:

  • Mở rộng nghiên cứu kỹ thuật đo nhiệt huỳnh quang hạt mịn nhằm đáp ứng nhu cầu xác định niên đại cho mọi chất liệu gốm sứ.
  • Tăng cường các giải pháp đo đạc chính xác suất liều chiếu xạ môi trường tại thực địa (đo phổ gamma trường, kiểm soát biến thiên độ ẩm theo mùa).
  • Mở rộng ứng dụng kết hợp hai phương pháp cho các di tích khảo cổ học và các phức hệ địa tầng trầm tích khác trên phạm vi toàn quốc.

Giá trị tham khảo

Luận án là tài liệu tham khảo chuyên môn hữu ích cho:

  • Nghiên cứu sinh, học viên và giảng viên chuyên ngành Vật lý hạt nhân, Địa vật lý: Tham khảo quy trình thực nghiệm nhấp nháy lỏng (LSC), kỹ thuật giảm phông hoạt độ nhỏ, phương pháp tổng hợp hóa học benzen mẫu nhỏ và phương pháp đo liều nhiệt huỳnh quang.
  • Các nhà nghiên cứu Khảo cổ học, Lịch sử, Bảo tồn di sản: Tham khảo cơ sở lý giải khung niên đại tuyệt đối tại Hoàng Thành Thăng Long, Gò Tháp và nguyên lý lựa chọn mẫu vật khảo cổ phù hợp cho từng phương pháp phân tích.
  • Các nhà khoa học Địa chất, Trầm tích học, Địa mạo: Sử dụng số liệu niên đại các lỗ khoan trầm tích Bến Tre để nghiên cứu lịch sử tiến thoái biển và biến đổi môi trường cuối Pleistocen - Holocen tại đồng bằng sông Cửu Long.

Câu hỏi thường gặp

  1. Tại sao luận án lựa chọn kỹ thuật đo nhấp nháy lỏng (LSC) trên máy Tri-carb 2770 TR/SL thay vì kỹ thuật ống đếm khí (GPC) hay khối phổ gia tốc (AMS)? Văn bản nêu rõ: Kỹ thuật ống đếm khí (GPC) có thiết bị cồng kềnh, phông nhiễu cao, hiệu suất thấp và gia công không ổn định nên ít dùng; kỹ thuật AMS đòi hỏi kinh phí đầu tư ban đầu rất lớn và giá thành phân tích cao. Kỹ thuật LSC có mức kinh phí đầu tư vừa phải, độ nhạy và độ ổn định cao, đáp ứng tốt nhu cầu phân tích niên đại đại trà trong điều kiện thực tế tại Việt Nam.

  2. Kỹ thuật thạch anh hạt thô (Quartz Coarse Grain) trong đo tuổi nhiệt huỳnh quang được xử lý với kích thước hạt và hóa chất nào? Mẫu gốm sau khi mài bỏ lớp ngoài được nghiền nhỏ và sàng lấy các hạt thạch anh có kích thước từ $98,\mu\text{m}$ đến $125,\mu\text{m}$. Sau đó, mẫu được xử lý hóa học bằng dung dịch axit chlohydric ($\text{HCl}$) và flohydric ($\text{HF}$) nhằm loại bỏ các khoáng chất không phải thạch anh và làm sạch bề mặt hạt.

  3. Công thức pha chế detector nhấp nháy lỏng tối ưu cho phép đo $^{14}\text{C}$ trên hệ Tri-carb 2770 TR/SL là gì? Công thức được luận án xác lập là: $3,\text{mL C}_6\text{H}_6 + 3 \times 10^{-6},\text{g POPOP} + 0{,}5,\text{mL Toluene}$ (với dung môi Toluen chứa chất phát quang PPO và POPOP theo tỷ lệ pha $500,\text{ml Toluene} + 0{,}3,\text{mg PPO} + 3,\text{mg POPOP}$, tỷ lệ $\text{POPOP/PPO}$ đạt $(1\text{--}2) \times 10^{-3}$). Lượng benzen chuẩn hóa cho mỗi mẫu đo là $3{,}5,\text{ml}$ (tương đương $2{,}615,\text{g}$).

  4. Các giải pháp kỹ thuật nào được áp dụng để giảm phông nhiễu bức xạ hoạt độ nhỏ trên máy Tri-carb 2770 TR/SL? Luận án sử dụng detector bảo vệ bằng tinh thể BGO ($\text{Bi}_4\text{Ge}3\text{O}{12}$, khối lượng riêng $7{,}13,\text{g/cm}^3$) kết hợp 2 ống nhân quang điện (PMT) đối trùng và vỏ chì dày $1,\text{cm}$; áp dụng kỹ thuật phân giải thời gian để loại trừ các chùm xung đuôi nhiễu kéo dài sau $5,\mu\text{s}$; và áp dụng kỹ thuật phân biệt xung để tách tín hiệu bức xạ $\alpha$ ra khỏi kênh đếm bức xạ $\beta^-$.

  5. Các kết quả đo thực nghiệm của luận án đã được đối sánh kiểm chứng với những đơn vị quốc tế nào? Kết quả đo tuổi nhiệt huỳnh quang mẫu gốm được đối sánh với Phòng thí nghiệm của Trường Đại học Bicocca Milano (Italy). Kết quả đo tuổi carbon phóng xạ trầm tích lỗ khoan Bến Tre (lỗ khoan BT2) được đối sánh trực tiếp với kết quả đo của Phòng thí nghiệm Trường Đại học Nagoya (Nhật Bản).

Kết luận

Luận án của tác giả Vũ Anh Hùng đã hoàn thiện quy trình thực nghiệm và chuẩn hóa các thông số kỹ thuật đo tuổi carbon phóng xạ bằng kỹ thuật nhấp nháy lỏng (LSC trên máy Tri-carb 2770 TR/SL) và đo tuổi nhiệt huỳnh quang bằng kỹ thuật thạch anh hạt thô (TL trên máy RGD-3A) tại Việt Nam. Công trình đã chứng minh tính hiệu quả của việc kết hợp hai phương pháp để xác định đồng thời tuổi của tầng văn hóa chứa mẫu và tuổi nung trực tiếp của hiện vật gốm. Các kết quả đo đạc thực nghiệm tại Hoàng Thành Thăng Long, Gò Tháp và trầm tích ven biển Bến Tre đạt độ tương thích cao với các phòng thí nghiệm quốc tế tại Italy và Nhật Bản, cung cấp các luận cứ khoa học tin cậy cho nghiên cứu khảo cổ học và địa chất trầm tích trong nước.
