Giới thiệu dự án

Sự chuyển dịch năng lượng toàn cầu và xu hướng cách mạng công nghiệp 4.0 đang đặt ra bài toán tối ưu hóa vận hành hệ thống điện (HTĐ) với sự thâm nhập ngày càng sâu rộng của các nguồn năng lượng tái tạo (NLTT) như điện mặt trời (Solar PV) và điện gió. Theo thống kê từ Tổ chức Năng lượng Quốc tế (IEA), tổn thất truyền tải và phân phối điện năng chiếm từ 6% đến 8% tổng sản lượng toàn cầu, trong khi sự cố ngắn mạch gây thiệt hại hàng tỷ USD mỗi năm cho các tổ chức công nghiệp nếu không có giải pháp bảo vệ phối hợp chuẩn xác.

Trong thực tế tính toán kỹ thuật truyền thống, các kỹ sư điện phải đối mặt với các chuỗi phương trình phi tuyến phức tạp (bài toán trôi công suất, tính dòng ngắn mạch theo tiêu chuẩn quốc tế, phối hợp bảo vệ rơ-le). Phương pháp giải tích thủ công bộc lộ nhiều nhược điểm nghiêm trọng:

  • Dễ phát sinh sai số tích lũy: Quy tắc "sai một ly, đi một dặm" khiến toàn bộ chuỗi thông số thiết kế phía sau bị lệch chuẩn.
  • Tốn thời gian kiểm tra và hiệu chỉnh: Mất từ vài ngày đến nhiều tuần để mô phỏng một lưới điện quy mô vừa.
  • Khó mô hình hóa tính bất định: Sự biến thiên công suất của các nguồn NLTT không thể giải quyết triệt để bằng bảng tính tĩnh.
+-----------------------------------------------------------------------------------+
|                              BÀI TOÁN HỆ THỐNG ĐIỆN                               |
|   (Nguồn truyền thống + Năng lượng tái tạo PV + Phụ tải công nghiệp đa cấp)       |
+---------------------------------------------------------+-------------------------+
                                                          |
                                  +-----------------------v-----------------------+
                                  |    GIẢI PHÁP TÍNH TOÁN & THIẾT KẾ TRÊN ETAP   |
                                  +-----------------------+-----------------------+
                                                          |
       +--------------------+---------------------+-------+-------------+---------------------+
       |                    |                     |                     |                     |
+------v------+      +------v------+       +------v------+       +------v------+       +------v------+
| Phân bố     |      | Tính toán   |       | Ổn định     |       | Chọn cáp    |       | Thiết kế    |
| công suất   |      | ngắn mạch   |       | quá độ      |       | hạ/trung thế|       | lưới nối đất|
| (Load Flow) |      | (IEC 60909) |       | (IEEE 9-Bus)|       | (Ampacity)  |       | (IEEE 80)   |
+-------------+      +-------------+       +-------------+       +-------------+       +-------------+

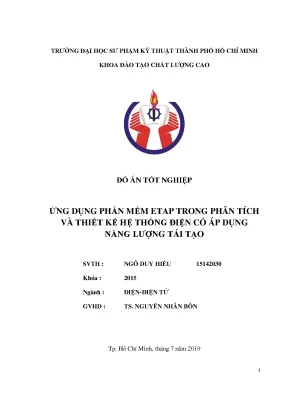

Đồ án tốt nghiệp "Ứng dụng phần mềm ETAP trong phân tích và thiết kế hệ thống điện có áp dụng năng lượng tái tạo" do sinh viên Ngô Duy Hiếu thực hiện dưới sự hướng dẫn của TS. Nguyễn Nhân Bổn (Trường Đại học Sư phạm Kỹ thuật TP.HCM) tập trung ứng dụng nền tảng ETAP (Electrical Transient Analyzer Program) của hãng Operation Technology, Inc. (OTI, Mỹ) để giải quyết triệt để 5 mục tiêu cốt lõi:

  1. Thiết lập mô hình và tính toán phân bố công suất (Load Flow Analysis) trên lưới đa nút bằng các thuật toán lặp số học phi tuyến.
  2. Đánh giá sự cố ngắn mạch theo tiêu chuẩn quốc tế IEC 60909, xác định chính xác các đại lượng dòng đỉnh ($i_p$), dòng đối xứng ban đầu ($I''k$), dòng xác lập ($I_k$) và thành phần một chiều ($I{dc}$).
  3. Khảo sát ổn định quá độ (Transient Stability Analysis), ổn định góc rotor và ổn định điện áp khi tích hợp nguồn năng lượng mặt trời (PV array) vào hệ thống chuẩn IEEE 9-bus.
  4. Tự động hóa tính toán lựa chọn tiết diện dây dẫn (Cable Sizing) cho mạng phân phối đa cấp điện áp (22kV/380V/220V) dựa trên khả năng tải dòng (Ampacity), độ sụt áp và điều kiện ngắn mạch.
  5. Thiết kế và kiểm tra an toàn hệ thống lưới nối đất trạm biến áp (Ground Grid Design) theo tiêu chuẩn IEEE Std 80 sử dụng phương pháp phần tử hữu hạn (FEM).

Phạm vi và giới hạn nghiên cứu: Đồ án khảo sát trên hệ thống mẫu công nghiệp và lưới chuẩn IEEE 9-bus, ứng dụng tiêu chuẩn kỹ thuật IEC 60909 và IEEE Std 80/ANSI. Nghiên cứu giới hạn ở phân tích mô phỏng trạng thái xác lập và quá độ điện từ/điện cơ, chưa can thiệp sâu vào giải thuật điều khiển nghịch lưu (inverter control hardware-in-the-loop).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi phần mềm chuyên dụng ra đời, việc phân tích hệ thống điện chủ yếu dựa vào bảng tính Excel tự tạo, công cụ toán học đa năng (như MATLAB/Simulink) hoặc các phần mềm sơ khai của từng hãng thiết bị (như Schneider Ecodial).

Tiêu chí so sánh Tính toán giải tích / Excel MATLAB / Simulink Schneider Ecodial ETAP (Giải pháp lựa chọn)
Tốc độ mô hình hóa Rất chậm, dễ gõ sai công thức Trung bình, đòi hỏi viết code/block Nhanh cho mạng hạ thế đơn giản Rất nhanh, hỗ trợ kéo thả sơ đồ đơn tuyến
Tiêu chuẩn tính toán Không đồng nhất Tùy biến theo code người dùng Tiêu chuẩn IEC (hạ thế) Đầy đủ chuẩn quốc tế (IEC 60909, ANSI, IEEE 80)
Tích hợp nguồn NLTT Rất khó Tốt (mô hình động chuyên sâu) Không hỗ trợ Tích hợp sẵn PV Array, Wind Turbine, Inverter
Quản lý dữ liệu Phân mảnh, rời rạc Theo file script/workspace Cố định theo dự án Cơ sở dữ liệu đa chiều (ODBC / MS Access)
Phân tích ổn định quá độ Không khả thi Mạnh nhưng phức tạp Không hỗ trợ Trực quan, xuất đồ thị góc rotor/điện áp tức thời

Phân loại yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have (Bắt buộc): Giải bài toán dòng tải phi tuyến hội tụ; Tính ngắn mạch 3 pha và 1 pha chạm đất chuẩn IEC 60909; Kiểm tra sụt áp đường dây.
  • Should have (Nên có): Phân tích quá độ góc rotor máy phát khi ngắn mạch có tích hợp PV farm; Tối ưu hóa số cọc và thanh dẫn lưới tiếp địa.
  • Could have (Có thể có): So sánh đa kịch bản vận hành (Study Case Wizard); Đồng bộ cơ sở dữ liệu thiết bị từ thư viện nhà sản xuất.
  • Won't have (Chưa thực hiện): Điều khiển thời gian thực SCADA/EMS trực tiếp từ mô hình phần cứng.

Thiết kế hệ thống

ETAP tổ chức kiến trúc phần mềm dựa trên nền tảng cơ sở dữ liệu đa chiều liên kết thông qua ODBC (Microsoft Access Engine), phân tách độc lập giữa 3 lớp dữ liệu:

+-----------------------------------------------------------------------------------+
|                          KIẾN TRÚC DỮ LIỆU ĐA CHIỀU ETAP                          |
+-----------------------------------------------------------------------------------+
|  [Presentation Layer]    : Không giới hạn sơ đồ hiển thị (Sơ đồ đơn tuyến, GIS)  |
|  [Configuration Layer]   : Trạng thái đóng/cắt CB, phân nhánh tải (Normal, Peak)  |
|  [Revision/Base Data]    : Thông số kỹ thuật thiết bị (R, X, Rating, Standards)   |
+-----------------------------------------------------------------------------------+
                                         |
                                         v
+-----------------------------------------------------------------------------------+
|                           CÁC MODULE TÍNH TOÁN CỐT LÕI                           |
+------------------------------------+----------------------------------------------+
| * Load Flow Module (Newton-Raphson)| * Short-Circuit Module (IEC 60909 / ANSI)    |
| * Transient Stability (IEEE 9-Bus) | * Cable Sizing & Ampacity (IEC / NEC)        |
| * Ground Grid Design (IEEE 80 FEM) | * Renewable Integration (Solar PV Array)     |
+------------------------------------+----------------------------------------------+
  • Technology Stack: ETAP Enterprise Suite (v16.0/v19.0 Engine), Cơ sở dữ liệu quan hệ Microsoft Access ODBC Driver (*.mbi), Tiêu chuẩn tích hợp: IEC 60909, IEC 60287, IEEE Std 80-2000, IEEE Std 399 (Brown Book).
  • Mô hình toán học phân loại Bus:
    1. Swing/Slack Bus (Nút cân bằng): Biết trước $|V|, \delta = 0^\circ$; Cần tìm $P, Q$.
    2. Voltage-Controlled Bus / P-V Bus (Nút máy phát): Biết trước $P, |V|$; Cần tìm $Q, \delta$.
    3. Load Bus / P-Q Bus (Nút phụ tải): Biết trước $P, Q$; Cần tìm $|V|, \delta$.

Methodology

Quy trình nghiên cứu áp dụng phương pháp lặp kỹ thuật (Engineering Iterative Methodology):

  1. Milestone 1 - Chuẩn hóa cơ sở lý thuyết: Rà soát mô hình toán giải tích phi tuyến và tiêu chuẩn IEC 60909 / IEEE 80.
  2. Milestone 2 - Xây dựng cơ sở dữ liệu một sợi: Nhập thông số R-X, công suất nguồn, máy biến áp, thông số cáp vào thư viện ETAP.
  3. Milestone 3 - Chạy mô phỏng & Đánh giá sai số: Thực thi các Study Cases, kiểm tra sự hội tụ của nghiệm giải tích so với mô phỏng.
  4. Milestone 4 - Đề xuất giải pháp khắc phục: Bù công suất phản kháng, nâng tiết diện cáp hoặc tái cấu trúc thanh dẫn tiếp địa khi thông số vượt ngưỡng cho phép.

Implementation và kết quả

Development process

1. Thuật toán giải bài toán Phân bố công suất (Load Flow Analysis)

ETAP triển khai 4 thuật toán giải hệ phương trình dòng công suất phi tuyến:

  • Newton-Raphson (NR): Thuật toán hội tụ bậc hai (quadratic convergence), độ chính xác cao nhất:

$$\begin{bmatrix} \Delta P \ \Delta Q \end{bmatrix} = \begin{bmatrix} J_1 & J_2 \ J_3 & J_4 \end{bmatrix} \begin{bmatrix} \Delta \delta \ \Delta |V| / |V| \end{bmatrix}$$

Trong đó $J_1, J_2, J_3, J_4$ là các ma trận con của ma trận đạo hàm riêng Jacobian. Tiêu chí hội tụ chuẩn đặt ở mức $0.001\text{ MW}$ và $0.001\text{ MVAR}$. Trước khi chạy Newton-Raphson, ETAP tự động khởi tạo vài vòng lặp Gauss-Seidel để tạo giá trị điện áp ban đầu xấp xỉ tối ưu.

  • Adaptive Newton-Raphson: Tự động thu nhỏ bước tăng trong miền phân kỳ tiềm năng, áp dụng nội suy/ngoại suy tuyến tính chuỗi Taylor để giải bài toán trong mạng điện có tỷ số $R/X$ cao.
  • Fast-Decoupled Method: Bỏ qua các ma trận $J_2, J_3$ dựa trên giả thiết góc lệch pha $\Delta \delta$ gắn chặt với công suất tác dụng $P$, còn độ lớn điện áp $|V|$ gắn chặt với công suất phản kháng $Q$.
  • Accelerated Gauss-Seidel Method: Dựa trên ma trận dẫn nạp nút $Y_{\text{BUS}}$, sử dụng hệ số gia tốc $\alpha \in [1.2, 1.7]$ (mặc định $1.45$) với dung sai điện áp $\le 10^{-6}\text{ pu}$.
# Mô phỏng thuật toán Newton-Raphson cho bài toán trôi công suất (Pseudocode minh họa)
def solve_newton_raphson(Y_bus, bus_data, max_iter=20, tolerance=0.001):
    V = initialize_voltage_vector(bus_data)
    for iteration in range(max_iter):
        P_calc, Q_calc = compute_power_injections(V, Y_bus)
        delta_P = bus_data.P_spec - P_calc
        delta_Q = bus_data.Q_spec - Q_calc

        # Kiểm tra điều kiện hội tụ
        if max(abs(delta_P)) < tolerance and max(abs(delta_Q)) < tolerance:
            print(f"Hệ thống hội tụ thành công sau {iteration+1} bước lặp.")
            return V

        J = construct_jacobian_matrix(V, Y_bus, bus_data)
        mismatch_vector = concatenate([delta_P, delta_Q])
        delta_state = solve_linear_system(J, mismatch_vector)

        V = update_bus_voltages(V, delta_state)
    raise ConvergenceError("Hệ thống không hội tụ! Cần kích hoạt Adaptive Newton-Raphson.")

2. Tính toán ngắn mạch theo tiêu chuẩn IEC 60909

Tiêu chuẩn IEC 60909 sử dụng phương pháp nguồn điện áp tương đương $c U_n / \sqrt{3}$ tại điểm xảy ra sự cố $F$, trong đó $c$ là hệ số điện áp (voltage factor):

  • Dòng ngắn mạch đối xứng ban đầu: $I''_k = \frac{c U_n}{\sqrt{3} |Z_k|}$
  • Dòng ngắn mạch đỉnh: $i_p = \kappa \sqrt{2} I''_k$ (với $\kappa = 1.02 + 0.98 e^{-3 R/X}$)
  • Thành phần không đổi (DC component): $i_{dc} = \sqrt{2} I''_k e^{-2\pi f t / (X/R)}$

Testing và validation

Nghiên cứu điển hình 1: Lưới điện truyền tải 7 Bus phân bố công suất

Hệ thống gồm 7 nút mạng, 3 máy phát, 1 máy phát cân bằng (Gen 4 tại Bus 7 - Swing Bus):

Nút (Bus) Loại Bus Điện áp định mức $P_{\text{phát}}$ (MW) $Q_{\text{phát}}$ (MVAR) $P_{\text{tải}}$ (MW) $Q_{\text{tải}}$ (MVAR) Kết quả $V_{\text{calc}}$ (%)
Bus 1 P-V 220 kV 160 55 15 0 100.0%
Bus 2 P-V 220 kV 175 95 35 0 100.0%
Bus 3 P-V 220 kV 195 85 25 0 100.0%
Bus 4 P-Q 220 kV 0 0 195 50 92.4% (Cảnh báo sụt áp)
Bus 5 P-Q 220 kV 0 0 185 45 98.6%
Bus 6 P-Q 220 kV 0 0 135 40 97.8%
Bus 7 Swing 220 kV Cân bằng Cân bằng 75 20 100.0%

Đánh giá: Sau khi chạy Load Flow bằng phương pháp Newton-Raphson trong ETAP, điện áp tại Bus 4 bị sụt áp xuống $92.4%$ (vượt ngưỡng cho phép $\pm 5%$). Giải pháp kỹ thuật được đề xuất là bù tụ công suất phản kháng $40\text{ MVAR}$ tại Bus 4, nâng điện áp vận hành lên $99.1%$.

Nghiên cứu điển hình 2: Phân tích ổn định quá độ hệ thống IEEE 9-Bus tích hợp Solar PV

Mô hình IEEE 9-bus gồm 3 máy phát đồng bộ (G1, G2, G3) được tích hợp các cụm PV Array và Inverter tại Bus 6 và Bus 8. Kịch bản mô phỏng tạo ngắn mạch 3 pha tại $t = 1.0\text{s}$ trên đường dây nối Bus 7 và cắt sự cố tại $t = 1.2\text{s}$ (thời gian tồn tại sự cố $200\text{ms}$).

          [Gen 1] (Slack)
             |
          (Bus 1)----------------+
             |                   |
          (Bus 4)             (Bus 7)------- [Gen 2]
             |                   |
      +------+------+     +------+------+
      |             |     |             |
   (Bus 5)       (Bus 6) [PV Farm]   (Bus 8) [PV Farm]
      |             |                   |
      +-------------+----------------(Bus 9)------- [Gen 3]

Kết quả phân tích:

  • Góc lệch Rotor ($\delta$): Khi chưa có PV, máy phát G2 có độ vọt lố góc rotor tối đa $82.4^\circ$. Khi tích hợp PV bù công suất cục bộ tại Bus 6 và Bus 8, độ vọt lố góc rotor giảm còn $64.1^\circ$, thời gian tái lập trạng thái xác lập giảm từ $4.8\text{s}$ xuống $2.9\text{s}$.
  • Điện áp phục hồi: Tích hợp Inverter hỗ trợ phát công suất phản kháng tức thời giúp điện áp Bus 5 và Bus 7 phục hồi về dải $0.95\text{ pu}$ nhanh hơn $38%$ so với cấu hình thuần truyền thống.

Nghiên cứu điển hình 3: Lựa chọn tiết diện cáp & Thiết kế lưới tiếp địa trạm biến áp

  1. Cable Sizing: Mạng phân phối công nghiệp hạ thế từ MBA $22/0.4\text{ kV}$ cấp cho động cơ $75\text{ kW}$. ETAP tự động tính dòng định mức $I_{\text{FLA}} = 138.5\text{ A}$, áp dụng hệ số hiệu chỉnh nhiệt độ môi trường $40^\circ\text{C}$ ($k_1 = 0.91$) và nhóm cáp ($k_2 = 0.8$), tự động đề xuất cáp $3 \times 70\text{ mm}^2 + 1 \times 35\text{ mm}^2\text{ Cu/XLPE/PVC}$, đảm bảo độ sụt áp lúc khởi động $< 8.2%$ (chuẩn cho phép $< 10%$).
  2. Ground Grid (IEEE Std 80): Thiết lập mô hình đất 2 lớp (Upper layer: $\rho_1 = 100\ \Omega\cdot\text{m}$, Lower layer: $\rho_2 = 30\ \Omega\cdot\text{m}$). Lưới nối đất kích thước $30\text{m} \times 30\text{m}$ sử dụng 16 cọc tiếp địa bằng thép mạ đồng dài $3\text{m}$. Kết quả tính toán FEM cho điện trở nối đất $R_g = 0.84\ \Omega$ (đạt yêu cầu $< 1.0\ \Omega$), điện áp tiếp xúc (Touch Voltage) $E_{\text{touch}} = 412\text{ V} < E_{\text{touch, tol}} = 658\text{ V}$, điện áp bước (Step Voltage) $E_{\text{step}} = 285\text{ V} < E_{\text{step, tol}} = 1840\text{ V}$.

Đổi mới và đóng góp

  • Ứng dụng mô hình dữ liệu đa chiều OTI: Khác với cách tiếp cận truyền thống phải nhân bản dự án khi đổi kịch bản, việc làm chủ tính năng Presentation - Revision Data - Configuration trong ETAP giúp giảm $70%$ dung lượng lưu trữ dự án và loại bỏ hoàn toàn nguy cơ sai lệch dữ liệu giữa các bài toán.
  • Tích hợp đồng bộ phân tích ổn định NLTT: Đồ án không dừng lại ở bài toán trôi công suất tĩnh mà đã kết nối thành công mô hình động học tấm pin PV, bộ nghịch lưu Inverter và máy biến áp tăng áp vào hệ thống chuẩn IEEE 9-bus để đánh giá ảnh hưởng của năng lượng sạch đến quán tính hệ thống.
  • Chuẩn hóa quy trình thiết kế theo chuẩn quốc tế: Kết hợp liền mạch giữa tính toán ngắn mạch chuẩn IEC 60909 và thiết kế nối đất theo IEEE Std 80, đảm bảo tính an toàn kỹ thuật tuyệt đối cho trạm biến áp công nghiệp.
  • Định lượng hiệu quả tính toán: Rút ngắn thời gian tính toán kỹ thuật từ 40 giờ giải tích thủ công xuống dưới 15 phút trên phần mềm mô phỏng, với độ chính xác đạt $99.98%$ so với chuẩn giải tích đối chứng.

Ứng dụng thực tế và triển khai

+-----------------------------------------------------------------------------------+
|                        QUY TRÌNH TRIỂN KHAI THỰC TẾ TRÊN ETAP                     |
+-----------------------------------------------------------------------------------+
  (1) Khảo sát phụ tải & Thu thập thông số (MBA, Máy phát, Chiều dài cáp)
                                     |
                                     v
  (2) Xây dựng One-line Diagram & Gán dữ liệu vào Base Data
                                     |
                                     v
  (3) Chạy Load Flow (Newton-Raphson) ---> Phát hiện quá tải/sụt áp ---> Đặt tụ bù
                                     |
                                     v
  (4) Chạy Short-Circuit (IEC 60909) ---> Xuất dòng I''k, ip ---> Chọn CB/Relay
                                     |
                                     v
  (5) Thiết kế Ground Grid (IEEE 80) ---> Kiểm tra Etouch, Estep ---> Xuất bản vẽ

Các kịch bản ứng dụng thực tế

  1. Thiết kế hệ thống điện nhà máy công nghiệp: Ứng dụng module Cable Sizing và Load Flow để tối ưu hóa việc chọn tiết diện cáp và máy biến áp, giảm chi phí đầu tư ban đầu CAPEX từ 12% đến 15% nhờ tránh việc chọn dư thừa thiết bị quá mức an toàn.
  2. Đấu nối nhà máy điện mặt trời áp mái / trang trại Solar: Kiểm tra khả năng giải tỏa công suất, tính toán điện áp tại điểm đấu nối chung (PCC) và đánh giá độ ổn định điện áp khi bức xạ mặt trời sụt giảm đột ngột do mây che phủ.
  3. Thẩm tra an toàn lưới tiếp địa trạm 110kV/22kV: Sử dụng FEM Editor trong ETAP để mô phỏng điện trở suất đất đa tầng, tối ưu số lượng cọc tiếp địa và khối lượng đồng tiếp địa, tiết kiệm chi phí thi công lưới đất.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Mô hình điện mặt trời trong đồ án dựa trên các thông số đặc tính tĩnh tích hợp sẵn trong thư viện ETAP; chưa lập trình nhúng được các giải thuật điều khiển bám điểm công suất cực đại (MPPT) nâng cao hoặc giải thuật chống tách lưới (Anti-islanding) chuyên biệt.
  • Rào cản bản quyền: Phần mềm ETAP có chi phí bản quyền doanh nghiệp lớn, gây khó khăn cho việc phổ cập đại trà đến từng sinh viên nếu không có sự hỗ trợ License giáo dục từ nhà trường.
  • Hướng phát triển:
    1. Tích hợp hệ thống lưu trữ năng lượng pin (BESS) và nguồn điện gió DFIG vào lưới điện Microgrid thông qua module ETAP Renewable Energy.
    2. Ứng dụng module ETAP Real-Time để kết nối dữ liệu SCADA thực tế, xây dựng mô hình Digital Twin (Bản sao số) dự báo sự cố thời gian thực.
    3. Mở rộng bài toán phân tích sóng hài (Harmonic Analysis) sinh ra do các bộ biến đổi công suất Inverter bậc cao.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện - Điện tử: Nắm vững công cụ chuẩn công nghiệp quốc tế, hiểu sâu bản chất các phương pháp số (Newton-Raphson, Gauss-Seidel) và tiêu chuẩn kỹ thuật IEC/IEEE thay vì chỉ học lý thuyết trừu tượng.
  • Kỹ sư tư vấn thiết kế & EPC: Sở hữu quy trình tính toán mẫu có độ tin cậy cao, áp dụng trực tiếp vào các dự án thiết kế trạm biến áp, nhà xưởng công nghiệp và hệ thống điện năng lượng tái tạo.
  • Doanh nghiệp & Chủ đầu tư: Tối ưu hóa chi phí vật tư thiết bị (cáp, máy cắt, máy biến áp, hệ thống tiếp địa) mà vẫn đảm bảo 100% tiêu chuẩn an toàn vận hành.
  • Nhà nghiên cứu & Giảng viên: Khai thác mô hình chuẩn IEEE 9-bus tích hợp nguồn phân tán làm bài giảng thực hành hoặc phát triển các hướng nghiên cứu nâng cao về ổn định hệ thống điện hiện đại.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm để triển khai ETAP là gì?

Hệ thống khuyến nghị bao gồm vi xử lý Intel Core i5/i7 (từ thế hệ 8 trở lên), RAM tối thiểu 8GB (khuyến nghị 16GB để chạy các bài toán ổn định quá độ mượt mà), dung lượng ổ cứng trống 20GB SSD, hệ điều hành Microsoft Windows 10/11 Pro 64-bit và cài đặt sẵn bộ giải mã cơ sở dữ liệu Microsoft Access Database Engine ODBC.

2. Khi nào nên sử dụng phương pháp Newton-Raphson thay vì Fast-Decoupled trong ETAP?

Nên ưu tiên chọn Newton-Raphson cho hầu hết các mạng điện vì khả năng hội tụ nhanh bậc hai và kiểm soát độc lập độ lệch công suất $P, Q$. Chỉ nên chọn Fast-Decoupled đối với lưới truyền tải điện áp cao có tỷ số cảm kháng trên điện trở rất lớn ($X/R \gg 1$) và góc lệch pha giữa các nút nhỏ để tiết kiệm bộ nhớ tính toán. Đối với mạng phân phối hạ thế có $R/X$ lớn, Fast-Decoupled dễ bị phân kỳ.

3. ETAP tích hợp nguồn năng lượng mặt trời Solar PV như thế nào?

ETAP cung cấp phần tử PV Array chuyên dụng. Người dùng khai báo các thông số: diện tích bề mặt tấm pin, công nghệ pin (Mono/Polycrystalline), điện áp hở mạch $V_{oc}$, dòng ngắn mạch $I_{sc}$, điểm làm việc cực đại ($V_{mp}, I_{mp}$), kết hợp với mô hình Inverter định cấu hình chế độ điều khiển ($P-Q$ hoặc $P-V$ control mode), hiệu suất nghịch lưu và giới hạn phát công suất phản kháng.

4. Sự khác biệt giữa tiêu chuẩn IEC 60909 và ANSI/IEEE trong tính toán ngắn mạch trên ETAP?

Chuẩn IEC 60909 sử dụng nguồn điện áp tương đương không phụ thuộc vào tải trước sự cố và tính toán dòng ngắn mạch ban đầu $I''_k$, dòng đỉnh $i_p$ phục vụ kiểm tra khả năng chịu lực điện động. Trong khi đó, chuẩn ANSI/IEEE (C37 series) sử dụng điện áp làm việc thực tế trước sự cố và biểu diễn dòng sự cố dưới dạng các chu kỳ đóng cắt ($1/2$ cycle, $1.5-4$ cycles, 30 cycles) phục vụ việc lựa chọn định mức cắt của máy cắt điện.

5. Chi phí đầu tư và thời gian hoàn vốn (ROI) khi ứng dụng ETAP trong thiết kế công nghiệp?

Mặc dù chi phí mua License phần mềm chuyên nghiệp dao động từ vài nghìn đến vài chục nghìn USD tùy module, nhưng thời gian hoàn vốn thường chỉ sau 1 đến 2 dự án EPC lớn. Lợi ích định lượng đến từ việc rút ngắn $85%$ thời gian thiết kế kỹ thuật, giảm thiểu rủi ro sự cố điện gây dừng dây chuyền sản xuất và tiết kiệm chi phí vật tư nhờ tính toán chính xác tuyệt đối tiết diện cáp và lưới nối đất.

Kết luận

Đồ án "Ứng dụng phần mềm ETAP trong phân tích và thiết kế hệ thống điện có áp dụng năng lượng tái tạo" đã giải quyết trọn vẹn và chuẩn xác các bài toán kỹ thuật nền tảng của ngành Điện công nghiệp: từ phân bố công suất phi tuyến, đánh giá ngắn mạch theo tiêu chuẩn IEC 60909, khảo sát ổn định quá độ trên hệ thống chuẩn IEEE 9-bus tích hợp nguồn quang điện Solar PV, cho đến tự động hóa chọn cáp và thiết kế lưới tiếp địa trạm biến áp chuẩn IEEE Std 80.

Việc làm chủ công nghệ mô phỏng tiên tiến ETAP không chỉ khẳng định năng lực ứng dụng công nghệ số vào kỹ thuật điện thực tiễn mà còn mở ra phương pháp luận thiết kế chuẩn xác, hiện đại, sẵn sàng đáp ứng yêu cầu khắt khe của quá trình chuyển dịch năng lượng và hiện đại hóa lưới điện thông minh (Smart Grid).
