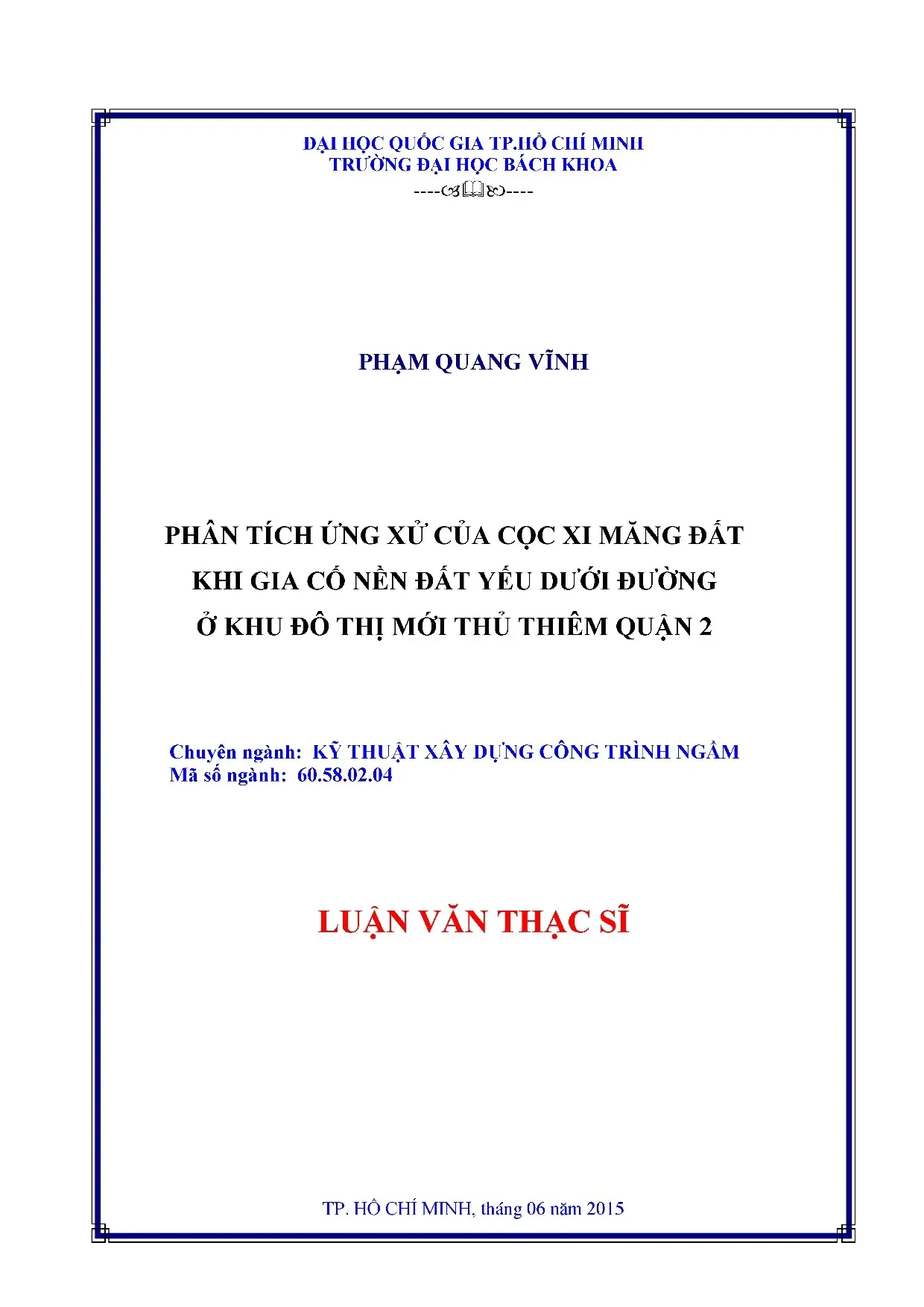

Luận Văn Thạc Sĩ Về Ứng Xử Cọc Xi Măng Đất Trong Gia Cố Nền Đất Yếu Ở Thủ Thiêm Quận 2

Luận văn thạc sĩ kỹ thuật phân tích kỹ thuật xây dựng phân tích ứng xử của cọc xi măng đất khi gia cố nền đất yếu dưới đường ở khu đô, đánh giá thực trạng, chỉ ra hạn chế, đề xuất

• Tác giả: Phạm Quang Vinh
• Người hướng dẫn: TS. Lê Bá Vinh
• Trường học: Đại học Quốc gia TP.HCM
• Chuyên ngành: Kỹ thuật xây dựng công trình ngầm
• Đề tài: Phân Tích Ứng Xử Cọc Xi Măng Đất Trong Gia Cố Nền Đất Yếu Tại Khu Đô Thị Mới Thủ Thiêm
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2015
• Địa điểm: TP. HCM

Tóm tắt

I. Tổng quan về cọc xi măng đất

Cọc xi măng đất (CDM) là một giải pháp hiệu quả trong việc gia cố nền đất yếu, đặc biệt tại khu đô thị mới Thủ Thiêm. Việc ứng dụng công nghệ này đã được nghiên cứu và phát triển từ nhiều năm qua, với nhiều ưu điểm nổi bật. Cọc xi măng đất không chỉ giúp cải thiện tính chất cơ lý của đất mà còn giảm thiểu lún cho các công trình xây dựng. Theo nghiên cứu, cọc xi măng đất có khả năng chịu tải tốt, giúp tăng cường độ ổn định cho nền đất yếu. Đặc biệt, trong điều kiện địa chất phức tạp của khu vực Thủ Thiêm, việc sử dụng cọc xi măng đất đã chứng minh được tính hiệu quả và khả năng ứng dụng cao.

1.1 Lịch sử phát triển và ứng dụng

Công nghệ cọc xi măng đất đã được áp dụng rộng rãi trên thế giới từ những năm 1960. Nhật Bản là một trong những quốc gia tiên phong trong việc nghiên cứu và ứng dụng công nghệ này. Các nghiên cứu cho thấy, việc sử dụng cọc xi măng đất giúp cải thiện đáng kể tính chất cơ lý của đất, từ đó nâng cao khả năng chịu tải cho các công trình. Tại Việt Nam, công nghệ này cũng đã được áp dụng tại nhiều dự án lớn, đặc biệt là tại khu đô thị mới Thủ Thiêm, nơi có điều kiện địa chất yếu. Việc áp dụng cọc xi măng đất không chỉ giúp tiết kiệm thời gian thi công mà còn giảm chi phí cho các dự án xây dựng.

II. Công nghệ thi công cọc xi măng đất

Công nghệ thi công cọc xi măng đất bao gồm hai phương pháp chính: trộn khô và trộn ướt. Phương pháp trộn khô thường được áp dụng trong các điều kiện địa chất không quá phức tạp, trong khi phương pháp trộn ướt lại được ưa chuộng hơn trong các khu vực có đất yếu. Việc lựa chọn phương pháp thi công phù hợp sẽ ảnh hưởng trực tiếp đến chất lượng và hiệu quả của cọc xi măng đất. Các nghiên cứu cho thấy, cọc xi măng đất được thi công bằng phương pháp trộn ướt có độ bền cao hơn so với cọc được thi công bằng phương pháp trộn khô. Điều này cho thấy tầm quan trọng của việc lựa chọn công nghệ thi công trong việc gia cố nền đất yếu.

2.1 Quy trình thi công

Quy trình thi công cọc xi măng đất bao gồm nhiều bước quan trọng, từ việc chuẩn bị vật liệu đến thi công và kiểm tra chất lượng. Đầu tiên, cần xác định tỷ lệ xi măng phù hợp với loại đất tại khu vực thi công. Sau đó, tiến hành trộn xi măng với đất theo tỷ lệ đã xác định. Cuối cùng, cọc xi măng đất sẽ được thi công tại hiện trường, đảm bảo đạt tiêu chuẩn kỹ thuật. Việc tuân thủ quy trình thi công chặt chẽ sẽ giúp đảm bảo chất lượng của cọc xi măng đất, từ đó nâng cao hiệu quả gia cố nền đất yếu.

III. Phân tích kết quả thí nghiệm

Phân tích kết quả thí nghiệm là một phần quan trọng trong nghiên cứu ứng xử của cọc xi măng đất. Các thí nghiệm được thực hiện trong phòng và ngoài hiện trường nhằm so sánh cường độ và khả năng chịu tải của cọc. Kết quả cho thấy, cọc xi măng đất có cường độ chịu nén cao hơn khi được thi công tại hiện trường so với mẫu thí nghiệm trong phòng. Điều này cho thấy sự ảnh hưởng của điều kiện thi công thực tế đến chất lượng của cọc. Việc phân tích kết quả thí nghiệm không chỉ giúp đánh giá hiệu quả của cọc xi măng đất mà còn cung cấp thông tin quý giá cho các nghiên cứu tiếp theo.

3.1 Kết quả thí nghiệm trong phòng

Kết quả thí nghiệm trong phòng cho thấy cường độ chịu nén của mẫu cọc xi măng đất phụ thuộc vào hàm lượng xi măng và thời gian bảo dưỡng. Các mẫu thí nghiệm được chế tạo với các tỷ lệ xi măng khác nhau đã cho thấy sự khác biệt rõ rệt về cường độ. Điều này cho thấy tầm quan trọng của việc xác định tỷ lệ xi măng phù hợp trong quá trình thi công cọc xi măng đất. Ngoài ra, việc so sánh kết quả thí nghiệm trong phòng với thực tế thi công cũng giúp rút ra những bài học quý giá cho các dự án sau này.

IV. Tính toán cọc xi măng đất gia cố nền đường

Tính toán cọc xi măng đất gia cố nền đường là một bước quan trọng trong quá trình thiết kế và thi công. Việc tính toán này không chỉ giúp xác định khả năng chịu tải của cọc mà còn đánh giá độ lún của nền đường. Các phương pháp tính toán hiện nay thường sử dụng phần mềm mô phỏng để dự đoán ứng xử của cọc xi măng đất trong điều kiện thực tế. Kết quả tính toán cho thấy, cọc xi măng đất có khả năng chịu tải tốt, giúp giảm thiểu lún cho nền đường. Điều này cho thấy tính hiệu quả của cọc xi măng đất trong việc gia cố nền đất yếu tại khu đô thị mới Thủ Thiêm.

4.1 Phân tích ứng xử cọc

Phân tích ứng xử của cọc xi măng đất là một phần không thể thiếu trong quá trình thiết kế. Các yếu tố như tải trọng tác dụng, độ lún và mô đun đàn hồi của cọc sẽ được xem xét kỹ lưỡng. Kết quả phân tích cho thấy, cọc xi măng đất có khả năng chịu tải tốt và độ lún trong giới hạn cho phép. Điều này chứng tỏ rằng cọc xi măng đất là một giải pháp hiệu quả cho việc gia cố nền đất yếu, đặc biệt là trong các dự án xây dựng lớn tại khu đô thị mới Thủ Thiêm.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1.Tính cấp thiết của đề tài. Nước ta đang bước vào thời kỳ công nghiệp hoá, mạng lưới giao thông đã và đang được xây dựng với tốc độ ngày càng lớn. Các công trình xây dựng thường tập trung ở những nơi có điều kiện kinh tế, giao thông thuận lợi tuy nhiên phan lớn lại bất lợi về điều kiện địa chất công trình. Tai day, cầu trúc nền thường rất phức tap, gôm nhiêu lớp đất yếu, có chiều dày lớn, phân bố ngay trên mặt.

Khi xây dựng nên đường việc lựa chọn giải pháp thiết kế nền móng thường gặp nhiều khó khăn. Khó khăn là ở chỗ, chọn giải pháp vừa đáp ứng được yêu cau của kết cau, vừa đảm bảo tiền độ thi công và giá thành hợp lý. Hiện nay, việc xử lý nền đất yếu khi xây dựng nên đường đã và đang áp dụng những biện pháp như: thay thế một phần hoặc toàn bộ lớp đất yếu băng lớp vật liệu có chỉ tiêu cơ lý tốt hon, sử dụng vải địa kỹ thuật, bắc thắm, cọc cát, giếng cát, coc đất gia cỗ xi măng. Những năm gan đây tại thành phố Hồ Chí Minh khi ham Thủ Thiêm được xây dựng xong , thì tình hình kinh tế ở quận 2 bat đầu phát triển mạnh.

Khi xây dựng cơ sở hạ tầng, đặc biệt là xử lý lún cho nên đường, Khu quận 2 thì địa chất khá là yếu khoảng 20 m dau là lớp bùn sét, nên việc xử lý lớp đất yếu nay khá phức tạp dé hạn chế độ lún cũng như là thời gian thi công nhanh. Phuong án cọc xi măng đã được dé xuất với những ưu điểm thời gian thi công nhanh, công nghệ không quá phức tạp và xử lý khá triệt để vẫn đề lún của công trình. Đề hiểu rõ về sự làm việc của cọc CDM trong điều kiện địa chất đó, thì việc phân tích ứng xử của cọc xi măng đất khi gia có đất yếu dưới nên đường ở khu đô thị mới Thủ Thiêm là khá cần thiết, nhằm thấy được hiệu quả khi xử lý nền đường bằng cọc CDM. Mục tiêu nghiên cứu của đề tài: - Thí nghiệm xác định ty lệ xi măng / đất phù hợp với dia chất khu vực Thủ Thiêm, quận 2.

- So sánh sự khác nhau về cường độ chịu nén và khả năng kháng cắt của mẫu đất trộn xi măng thí nghiệm trong phòng và mẫu khoan lấy lõi từ cọc xi măng đất ngoài công trình. _2- - Tìm ra sự chênh lệch giữa mô đun đàn hồi Eso của mẫu khoan lay lõi từ coc CDM ngoài công trình đem về thí nghiệm nén đơn va Esp của cọc CDM thực tế tai công trình. - Phân tích độ ôn định và biến dạng của công trình thuộc khu Đô Thị Mới Thủ Thiêm, quận 2. Phương pháp nghiên cứu.

- Nghiên cứu các lý thuyết tính toán cọc xi măng đất va áp dung tính toán khả năng chịu tải , độ lún , sức kháng cat dé gia cỗ dưới nên đất yếu. - Thu thập và phân tích các số liệu thí nghiệm từ cọc CDM thực tế ngoài công trình , để có những kết luận mang tính khách quan trong quá trình tính toán. - Thí nghiệm : Chế bị mẫu đất trộn xi măng với các hàm lượng xi măng khác nhau cho đất tại khu vực cần nghiên cứu, từ đó tìm ra hàm lượng thích hợp cho địa chất khu vực đó. - Mô phỏng : Dùng phần mềm Plaxis để mô phỏng để thấy được chênh lệch giữa số liệu trong tính toán và thực tế.

Y nghĩa và giá trị thực tiễn của đề tài. - Đề tài làm rõ hơn ứng xử của cọc CDM trong điều kiện địa chất ở quận 2, thành phố Hỗ chí Minh , từ đó có những số liệu đánh giá khái quát về khả năng ứng dụng của cọc CDM cho các khu vực có địa chất tương tự. - Góp phần làm rõ hơn mối quan hệ giữa các thông số cọc CDM từ kết quả trong phòng thí nghiệm và hiện trường. Từ đó đưa ra những thông số tương quan áp dụng cho công trình ngoài thực tế.

Hạn chế của đề tài. - Do thời gian , khả năng còn hạn chế nên tác giả chỉ tiến hành thí nghiệm hàm lượng xi măng ảnh hưởng đến cường độ cọc CDM mà chưa nghiên cứu được tính thắm của mau đất trộn xi măng. - Chỉ có số liệu thí nghiệm cua | công trình, nên các tính toán va kết luận chỉ mang tính chất cục bộ nên không có tính thuyết phục nhiều. TONG QUAN VE GIẢI PHÁP XỬ LÝ BANG COC XI MANG DAT 1.1 Lịch sử phat triển và ứng dụng công nghệ coc xi măng đất 1.1 Ứng dụng công nghệ coc dat gia cố xi măng trên thé giới Từ rất lâu, con người đã cải tạo nền đất yếu băng cách trộn với các chất liên kết như vôi, xi măng.

Phương pháp cọc trộn tại chỗ, gọi là “Mixed In Place Pile”, (gọi tắt là phương pháp MIP) dùng chất liên kết là vôi do nước Mỹ nghiên cứu thành công đầu tiên sau Đại chiến thế giới thứ 2 năm 1954, khi đó dùng cọc có đường kính từ 0. Nhưng cho đến 1996 coc đất gia cô xi măng với mục đích thương mại mới được sử dụng với SỐ lượng lớn. Sự phát triển của công nghệ trộn sâu bắt đầu từ Thụy Điền và Nhật Bản từ những năm 1960. Tron khô dùng vôi hạt (vôi sông) làm chat gia cô đã được đưa vào thực tế ở Nhật vào giữa những năm 1970.

Cũng khoảng thời gian đó trộn khô ở Thụy Điển dùng vôi bột trộn vào để cải tạo các đặc tính lún của đất sét dẻo mềm, mềm yếu. Tron ướt dùng vữa xi măng làm chat gia cố cũng được áp dụng trong thực tế ở Nhật từ giữa những năm 1970. Năm 1967, Viện nghiên cứu hải cảng và bến tàu thuộc Bộ giao thông vận tải Nhật Bản bắt đầu các thí nghiệm trong phòng sử dụng vôi cục hoặc vôi bột để xử lý đất biển bang phương pháp trộn vôi dưới sâu. Công việc nghiên cứu bởi Okumura, Terashi và những người khác suốt những năm dau của thập niên 70.

Năm 1974, Viện nghiên cứu hải cảng và bến tàu báo cáo phương pháp trộn vôi dưới sâu đã được bat đầu ứng dụng toàn diện tại Nhật Bản. Năm 1976, viện nghiên cứu công chánh thuộc Bộ xây dựng Nhật Bản hợp tác với Viện nghiên cứu máy xây dựng Nhật Bản bắt đầu nghiên cứu phương pháp trộn phun khô dưới sâu bang bột xi mang, bước thử nghiệm đầu tiên hoàn thành vào cuối năm 1980. Năm 1977, Nhật Bản lần đầu tiên phương pháp trộn xi măng dưới sâu áp dụng trên thực tế. _4- Những nước ứng dụng công nghệ DM nhiều nhất là Nhật Ban.

Theo thống kê của hiệp hội CDM (Nhật Bản), tính chung trong giai đoạn 1980 ~ 1996 có 2345 dự án, sử dụng 26 triệu m3 đất gia cỗ xi măng. Riêng từ 1977 đến 1993, lượng đất gia cô bằng DM ở Nhật vào khoảng 23.6 triệu m3 cho các dự án ngoài biển và trong đất liền, với khoảng 300 dự án. Hiện nay hàng năm thi công khoảng 2 triệu m3. Tại Trung Quốc, công tác nghiên cứu bắt đầu từ năm 1970, mặc dù ngay từ cudi những năm 1960, các kỹ sư Trung Quốc đã học hỏi phương pháp trộn vôi dưới sâu và CDM ở Nhật Bản.

Thiết bị DM dùng trên đất liền xuất hiện năm 1978 và ngay lập tức được sử dụng để xử lý nên các khu công nghiệp ở Thượng Hải. Tổng khối lượng xử lý bằng DM ở Trung Quốc cho đến nay vào khoảng trên | triệu m3. Từ năm 1987 đến 1990, công nghệ DM đã được sử dụng, tong cộng 513000m” đất được gia cô, bao gồm các móng kè, móng của các tường chan phía sau bến cập tàu. Đến năm 1992, một hợp tác giữa Nhật và Trung Quốc đã tạo ra sự thúc đây cho những bước đầu tiên của công nghệ CDM ở Trung Quốc, công trình hợp tác đầu tiên là cảng Yantai.

Trong dự án này 60.000m” xử lý ngoài biển đã được thiết kế và thi công bởi chính các kỹ sư Trung Quốc. Tại Châu Âu, nghiên cứu và ứng dung bat đầu ở Thụy Điển và Phan Lan. Trong năm 1967, Viện Dia chất Thụy Điền đã nghiên cứu các cột vôi theo đề xuất của Jo. Kjeld Páue sử dụng thiết bị theo thiết kế của Linden- Alimak AB (Rathmayer, 1997).

Thu nghiệm đầu tiên tai sân bay Ska Edeby với các cột vôi có đường kính 0.5m và chiều sâu tối đa 15m đã cho những kinh nghiệm mới về các cột vôi cứng hoá (Assarson, 1974). Năm 1974, một đê đất thử nghiệm (6m cao 8m dài) đã được xây dựng ở Phần Lan sử dụng cột vôi đất, nhằm mục đích phân tích hiệu quả của hình dạng và chiều dài cột về mặt khả năng chiu tải. Từ những năm 1970 và đến những năm 1980, các công trình nghiên cứu và ứng dụng tập trung chủ yếu vào việc tạo ra vật liệu gia cố, tối ưu hoá hỗn hợp ứng với các loại đất khác nhau. Nam 1993, Hiệp hội DJM ( Deep jet mixing -phun trộn khô dưới sâu) cua Nhật Bản xuất bản sách hướng dẫn những thông tin mới nhất thiết kế và thi công cọc đât xi măng.

_5- Năm 1996, hon 5 triệu m' cọc vôi va vôi xi măng đã được thi công tại Thụy Điền kế từ năm 1975. Sản phẩm từng năm tai Thụy Dién và Phan Lan lúc bay giờ là cùng sản lượng như nhau. Vào tháng 11 năm 1999 một hội nghị quốc tế về phương pháp trộn khô được tổ chức tại Stokholm, Thụy Điền. Tại Mỹ, việc xử lý và nâng cấp các đập đất nhăm đáp ứng mục tiêu an toàn trong vận hành và ngăn ngừa hiện tượng thấm rất được quan tâm.

CDM đã được ứng dụng dé nâng cấp các đập đất hiện có, tạo ra các tường chống thấm. Tai Đông Nam A, cọc đất — vôi hay xi măng chưa được thông dung vi lý do chủ yếu là các máy móc thi công, chi phí khai thác vôi sống tinh khiết cao. Xu hướng phát triển của công nghệ CDM trên Thế giới hiện nay hướng vào việc khai thác mặt mạnh của CDM. Khi mới phát minh, yêu cầu đối với CDM ban dau chỉ là nham đạt được cường độ cao va chi phí thấp; nhưng gần đây do những nan giải trong xây dựng đã đặt ra những yêu cầu cao hơn về sự tin cậy và hoàn chỉnh của công nghệ.

Xu thế quan trọng của công nghệ này là ở chỗ nó cho phép xử lý tại chỗ và cô lập các chất ô nhiễm trong đất, hứa hẹn cho những nghiên cứu tiếp tục.
