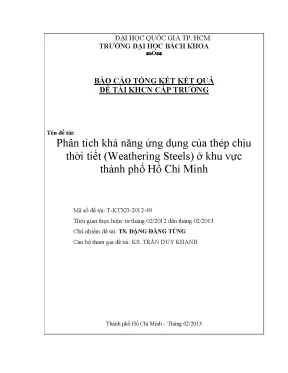

PHÂN TÍCH KHẢ NĂNG ỨNG DỤNG CỦA THÉP CHỊU THỜI TIẾT (WEATHERING STEELS) TRONG CÔNG TRÌNH CẦU TẠI KHU VỰC THÀNH PHỐ HỒ CHÍ MINH

Tóm tắt nghiên cứu

Nghiên cứu khoa học "Phân tích khả năng ứng dụng của thép chịu thời tiết (Weathering Steels) ở khu vực Thành phố Hồ Chí Minh" (Mã số đề tài: T-KTXD-2012-49), do TS. Đặng Đăng Tùng chủ nhiệm cùng cộng sự tại Trường Đại học Bách khoa – ĐHQG TP.HCM phối hợp với Viện Nghiên cứu Thép thuộc Tập đoàn JFE Steel (Nhật Bản) thực hiện, tập trung giải quyết câu hỏi cốt lõi: Liệu thép chịu thời tiết có thể tự hình thành lớp màng oxit bảo vệ bền vững trong điều kiện khí hậu nhiệt đới gió mùa tại TP.HCM và các vùng duyên hải lân cận hay không?

Phương pháp nghiên cứu kết hợp quan trắc thực địa tại 5 công trình cầu trên hành lang TP.HCM – Phan Thiết với đo đạc tự động các thông số vi khí hậu (nhiệt độ, độ ẩm, thời gian ngưng tụ ẩm TOW), mật độ muối biển ($\text{Cl}^-$) và khí ô nhiễm $\text{SO}_x$, cùng quá trình theo dõi chiều dày lớp gỉ bằng thiết bị chuyên dụng SDM-3000 và mô hình hóa động học ăn mòn lũy thừa ($Y = A \cdot X^B$).

Kết quả thực nghiệm 12 tháng chứng minh:

  • Thời gian ngưng tụ ẩm ($\text{TOW}$) tại khu vực nghiên cứu đều dưới $45%$, hoàn toàn thỏa mãn các tiêu chuẩn quốc tế cho việc hình thành lớp gỉ bảo vệ.
  • Sau 6 tháng phơi nhiễm, tốc độ ăn mòn giảm rõ rệt và chuyển dần sang trạng thái thụ động hóa ổn định.
  • Tuy nhiên, sự lắng đọng ion clorua tại các vùng ven biển và hiện tượng xâm nhập mặn tại hạ lưu sông Sài Gòn đòi hỏi phải lựa chọn chính xác chủng loại thép chịu thời tiết cải tiến (hàm lượng Niken cao).

Nghiên cứu mang lại cơ sở thực nghiệm nền tảng, định hình giải pháp kết cấu thép không sơn giúp tối ưu hóa chi phí vòng đời (LCC) và giảm thiểu tác động môi trường cho hạ tầng giao thông Việt Nam.

Bối cảnh và tầm quan trọng

Hiện trạng tri thức và kinh nghiệm quốc tế

Thép chịu thời tiết (Weathering Steels / Cor-Ten Steel) là dòng thép hợp kim thấp cường độ cao được bổ sung các nguyên tố vi lượng như Đồng ($\text{Cu}$), Crom ($\text{Cr}$), Niken ($\text{Ni}$), Silic ($\text{Si}$) và Photpho ($\text{P}$). Khác với thép carbon thông thường bị ăn mòn liên tục theo thời gian do lớp rỉ xốp dễ bong tróc, thép chịu thời tiết trải qua các chu kỳ khô – ướt tự nhiên để tự sinh một lớp màng oxit bảo vệ đặc khít bên trong có cấu trúc $\alpha\text{-(Fe}_{1-x}\text{, Cr}_x\text{)OOH}$. Lớp màng này ngăn chặn sự thâm nhập sâu của oxy, hơi ẩm và tác nhân xâm thực, cho phép công trình cầu đạt tuổi thọ thiết kế lên đến 120 năm mà hoàn toàn không cần sơn phủ bề mặt.

Trên thế giới, loại vật liệu này đã được ứng dụng rộng rãi từ thập niên 1960. Tại Ý, hơn $90%$ cầu thép sử dụng thép chịu thời tiết; tại Nhật Bản, tỷ lệ này vượt $15%$ và liên tục tăng trưởng nhờ sự phát triển của các thế hệ thép kháng mặn tiên tiến (bổ sung $1 - 3%\text{ Ni}$). Tại Việt Nam, công trình đầu tiên ứng dụng thử nghiệm là cầu Chợ Thượng (Hà Tĩnh, năm 2000) do Nhật Bản tài trợ, ghi nhận khả năng chống ăn mòn xuất sắc sau nhiều năm khai thác.

MẤT MÁT KIM LOẠI THEO THỜI GIAN
Chiếu dày rỉ (µm)

Khoảng trống nghiên cứu tại Việt Nam

Mặc dù sở hữu tiềm năng kinh tế và kỹ thuật rất lớn, việc chuyển giao công nghệ thép chịu thời tiết vào các tỉnh phía Nam vẫn gặp rào cản lớn:

  • Thiếu hụt cơ sở dữ liệu thực nghiệm về ăn mòn khí quyển nhiệt đới.
  • Độ ẩm không khí cao kết hợp chế độ gió mùa ven biển và mạng lưới sông ngòi dày đặc tại TP.HCM đặt ra nghi vấn về nguy cơ "bẫy ẩm" và nhiễm mặn cục bộ.
  • Chưa có các phép đo định lượng về mật độ muối biển ($\text{mdd} - \text{mg/dm}^2/\text{ngày}$) và khí thải công nghiệp ($\text{SO}_x$) tác động lên kết cấu dầm cầu thực tế.

Tính cấp thiết và tiềm năng tác động

Việt Nam đang trong giai đoạn bùng nổ đầu tư hạ tầng giao thông đường bộ và đường sắt cao tốc. Việc áp dụng giải pháp cầu thép không sơn giúp:

  • Cắt giảm ngay lập tức khoảng $5%$ chi phí xây lắp ban đầu do triệt tiêu công tác phun cát và sơn phủ bảo vệ.
  • Tiết kiệm hàng chục tỷ đồng chi phí duy tu, sơn sửa định kỳ trong suốt vòng đời dự án (LCC - Life Cycle Cost).
  • Loại bỏ hoàn toàn phát thải hợp chất hữu cơ dễ bay hơi ($\text{VOC}$) từ sơn công nghiệp và bụi rỉ độc hại ra hệ sinh thái sông nước.

Phương pháp luận và cách tiếp cận

Nghiên cứu được thiết kế theo quy trình thực nghiệm nghiêm ngặt, kết hợp phương pháp luận chuẩn hóa quốc tế với điều kiện quan trắc hiện trường đa dạng.

1. Thiết kế mạng lưới phơi mẫu hiện trường

Nhóm tác giả đã lựa chọn 5 vị trí cầu đại diện cho các tiểu vùng vi khí hậu trải dài từ nội địa TP.HCM đến duyên hải Phan Thiết (Bình Thuận):

  • Cầu A (TP.HCM): Cách biển 44 km, nằm gần hạ lưu hệ thống sông lớn chịu ảnh hưởng triều.
  • Cầu E (Hàm Tân, Bình Thuận): Cách biển 25 km, bố trí song song trạm quan trắc trên cả dầm cầu thép và dầm bê tông để đối chứng vi khí hậu.
  • Cầu C (Hàm Thuận Nam, Bình Thuận): Cách biển 15 km, vùng chuyển tiếp khí hậu khô nóng.
  • Cầu B (Bình Thuận): Cách biển 6 km, địa hình đón gió biển trực tiếp.
  • Cầu D (TP. Phan Thiết): Cách bờ biển 2 km, môi trường không khí mang hàm lượng sol khí biển cao.

Tất cả các vị trí đều sử dụng kết cấu dầm chữ I nhằm loại trừ sai số do hình học kết cấu. Mẫu thép kích thước $50 \times 50 \times 2\text{ mm}$ gồm thép chịu thời tiết truyền thống tiêu chuẩn JIS SMA và thép chịu thời tiết hợp kim cải tiến (do JFE Steel chế tạo) được gắn tại hai vị trí vi khí hậu tương phản: Bầu dầm trên (khuất gió, giữ ẩm) và Đáy dầm dưới (thoáng khí, đón gió).

2. Phương pháp thu thập dữ liệu vi khí hậu và tác nhân xâm thực

  • Nhiệt độ và độ ẩm tương đối: Thiết bị đo tự động ghi nhận dữ liệu liên tục với tần suất 10 phút/lần trong suốt 365 ngày, cho phép trích xuất chính xác thời gian ngưng tụ ẩm ($\text{TOW}$ – Time of Wetness, tính theo số giờ trong năm có $T > 0^\circ\text{C}$ và $\text{RH} \ge 80%$).
  • Mật độ muối biển lắng đọng ($\text{Cl}^-$): Sử dụng phương pháp màng căng vải (wet/dry gauze method) kích thước tiêu chuẩn $10 \times 10\text{ cm}$ hướng thẳng về phía gió biển. Định kỳ mỗi tháng, màng vải được thu hồi và chiết xuất hóa học tại phòng thí nghiệm chuyên sâu để xác định lượng ion $\text{Cl}^-$ ($\text{mg/dm}^2/\text{ngày} - \text{mdd}$).
  • Nồng độ tạp chất $\text{SO}_x$: Thu thập thụ động qua bình hấp thụ hóa học hiện trường, phân tích định lượng bằng phương pháp chuẩn độ quang phổ.

3. Kỹ thuật phân tích mất mát ăn mòn và độ tin cậy

Bề dày lớp gỉ được đo đạc định kỳ bằng máy đo chuyên dụng hiện trường SDM-3000. Để đảm bảo độ tin cậy thống kê cao:

  • Mỗi mẫu thép được đo lặp 12 lần tại các điểm phân bố đều.
  • Loại bỏ 2 giá trị cực đại và 2 giá trị cực tiểu; 8 giá trị còn lại được dùng để tính trung bình ($\bar{y}$), độ lệch chuẩn ($S$) và sai số chuẩn tương đối ($\text{RSE}$).
  • Nếu $\text{RSE} > 30%$, tiếp tục loại bỏ thêm một cặp giá trị biên để bảo đảm tính hội tụ dữ liệu.
  • Quá trình ăn mòn dài hạn được mô hình hóa bằng phương trình động học kinh điển: $$Y = A \cdot X^B$$ Trong đó: $Y$ là độ suy giảm chiều dày thép một mặt ($\text{mm}$), $X$ là thời gian phơi nhiễm (năm), $A$ là hệ số ăn mòn năm đầu tiên và $B$ là số mũ suy giảm tốc độ gỉ (pha ban đầu tham chiếu $B = 0.73$).

Phát hiện nghiên cứu chính

Dữ liệu quan trắc toàn diện 12 tháng đã chỉ ra 5 phát hiện cốt lõi mang tính bước ngoặt cho việc áp dụng công nghệ tại miền Nam Việt Nam:

1. Thời gian ngưng tụ ẩm ($\text{TOW}$) tại miền Nam hoàn toàn an toàn cho thép chịu thời tiết

Nhiệt độ trung bình tại các trạm dao động từ $27.9^\circ\text{C}$ đến $29.3^\circ\text{C}$, độ ẩm trung bình khoảng $70 - 76%$. Giá trị $\text{TOW}$ đo đạc thực tế chỉ đạt $35 - 45%$ ($< 4000\text{ giờ/năm}$).

So chiếu với tiêu chuẩn BD 7 của Bộ GTVT Vương quốc Anh và hướng dẫn của Cục Quản lý Đường cao tốc Liên bang Hoa Kỳ (FHWA) – khuyến cáo tránh dùng thép chịu thời tiết khi $\text{TOW} > 60%$ – điều kiện vi khí hậu tại TP.HCM và vùng duyên hải lân cận hoàn toàn đáp ứng tốt điều kiện để màng oxit bảo vệ phát triển bình thường.

2. Phát hiện bất thường về mật độ muối biển tại hạ lưu sông Sài Gòn (Cầu A)

Theo quy luật suy giảm ven biển thông thường, lượng muối khí quyển tỷ lệ nghịch với khoảng cách tính từ bờ biển ($y = x^{-0.564}$). Tuy nhiên, tại Cầu A (TP.HCM, cách biển tới 44 km), mật độ muối đo được đạt mức cao đột biến ($0.23 - 0.80\text{ mdd}$), tương đương vùng sát biển Phan Thiết.

  • Giải thích hiện tượng: Khí dung muối không chỉ thổi trực tiếp từ biển mà còn bốc hơi và lan truyền từ mặt nước sông Sài Gòn do hiện tượng xâm nhập mặn sâu vào mùa khô và cao độ địa hình tự nhiên thấp. Điều này cảnh báo: Khoảng cách địa lý đơn thuần không đủ để quyết định cấp độ chống ăn mòn tại các đô thị đồng bằng cửa sông.

3. Hiện tượng "bẫy ẩm" và vi sai ăn mòn giữa các vị trí dầm cầu

Tại tất cả các cầu khảo sát, mẫu thép đặt ở bầu dầm trên luôn có tốc độ ăn mòn và mất mát chiều dày lớn hơn đáng kể so với mẫu tại đáy dầm dưới:

  • Cơ chế: Vùng không gian giữa các dầm kề nhau bị khuất gió khiến hơi ẩm sau các cơn mưa bốc thoát rất chậm, kéo dài thời gian ẩm ướt cục bộ. Đồng thời, sol khí mang muối bị giữ lại ở các hốc dầm trên nhiều hơn, trong khi đáy dầm được đón gió thông thoáng liên tục giúp lớp gỉ khô nhanh và sớm ổn định.

4. Động học ăn mòn: Bước chuyển pha rõ rệt sau 6 tháng

Trong 6 tháng đầu tiên, tốc độ ăn mòn diễn ra rất nhanh và không có sự phân hóa rõ nét giữa thép carbon tiêu chuẩn và thép hợp kim. Tuy nhiên, bước sang tháng thứ 6 trở đi, quá trình tạo màng $\alpha\text{-(Fe,Cr)OOH}$ bám dính ở thép chịu thời tiết bắt đầu phát huy tác dụng: đường cong ăn mòn bẻ gập, tốc độ oxy hóa giảm mạnh và tiệm cận mức bình ổn.

5. Sự tương quan giữa vi khí hậu khô hạn và khả năng kiềm chế ăn mòn

Mặc dù Cầu D (Phan Thiết) chỉ cách bờ biển 2 km với lượng muối lớn ($0.205\text{ mdd}$), tốc độ ăn mòn dự báo ở cầu D lại thấp hơn Cầu C (cách biển 15 km). Lý do là Cầu D bắc qua sông cạn, đáy sông gia cố đá hộc sạch sẽ, độ ẩm nền thấp và thời gian ngưng tụ ẩm trong năm rất ngắn, cho phép thép hình thành màng oxit chất lượng cao ngay trong môi trường có muối.

Đóng góp khoa học và giá trị ứng dụng

                       CÁC TRỤ CỘT ĐÓNG GÓP CỦA ĐỀ TÀI

1. Đóng góp về mặt học thuật và lý thuyết

  • Thiết lập bộ cơ sở dữ liệu thực nghiệm đầu tiên tại miền Nam Việt Nam về mối tương quan giữa vi khí hậu nhiệt đới, mật độ lắng đọng ion $\text{Cl}^-$, khí $\text{SO}_x$ và động học ăn mòn của thép chịu thời tiết.
  • Bổ sung bằng chứng khoa học khẳng định sự khác biệt giữa mô hình suy giảm muối ven biển ở các quốc gia hải đảo (như Nhật Bản) với các khu vực cửa sông nhiệt đới chịu xâm nhập mặn phức tạp.

2. Đổi mới về phương pháp luận và kỹ thuật quan trắc

  • Chuẩn hóa quy trình thử nghiệm phơi mẫu không phá hủy trên kết cấu công trình đang khai thác bằng keo kết dính chuyên dụng, giá đỡ định vị góc nghiêng và bẫy chống tác nhân sinh học (chim đậu).
  • Ứng dụng thành công kỹ thuật đo điện từ phân giải cao SDM-3000 kết hợp quy trình sàng lọc thống kê đa tầng để loại bỏ nhiễu sai số hiện trường.

3. Giá trị thực tiễn và tác động chính sách hạ tầng

  • Tối ưu hóa kinh tế: Giúp các cơ quan quản lý giao thông tự tin áp dụng phương án cầu thép không sơn, tiết kiệm ngay $5%$ chi phí xây lắp ban đầu và giảm tới hơn $30%$ chi phí bảo dưỡng trọn vòng đời công trình.
  • Định hướng thiết kế cấu tạo: Cung cấp khuyến cáo kỹ thuật sống còn cho các kỹ sư cầu đường: Cần thiết kế mặt cắt dầm thông thoáng, bố trí chi tiết thoát nước triệt để nhằm loại trừ hiện tượng tích tụ vi khí hậu ẩm ướt ở bầu dầm trên.
  • Chỉ dẫn vật liệu theo vùng:
    • Vùng nội địa / ven đô (mật độ muối $< 0.05\text{ mdd}$): Khuyến nghị sử dụng thép chịu thời tiết truyền thống (JIS SMA400 / SMA490).
    • Vùng cửa sông nhiễm mặn / duyên hải ($0.05 - 0.7\text{ mdd}$): Bắt buộc chỉ định các dòng thép cải tiến hàm lượng Niken cao ($1.0 - 3.0%\text{ Ni}$).

Đối tượng quan tâm và giá trị thụ hưởng

  • Các nhà nghiên cứu và học viên sau đại học ngành Kỹ thuật Xây dựng / Cầu đường: Nguồn tài liệu tham khảo chuẩn xác về hành vi vật liệu kim loại tiên tiến dưới tác động ăn mòn khí quyển nhiệt đới; làm tiền đề mở rộng nghiên cứu sang vùng Đồng bằng sông Cửu Long và Tây Nguyên.
  • Các kỹ sư thiết kế và chuyên gia tư vấn công trình giao thông: Nắm vững các điều kiện biên vi khí hậu để lựa chọn chính xác mác thép chịu thời tiết theo từng cung đường; áp dụng các giải pháp hình học dầm cầu nhằm tối ưu hóa khả năng tự làm sạch và sấy khô của gió tự nhiên.
  • Chủ đầu tư, Ban Quản lý dự án và Cơ quan hoạch định chính sách (Sở GTVT, Cục Đường bộ): Cơ sở khoa học vững chắc để thẩm định, phê duyệt và ban hành các quy định, tiêu chuẩn kỹ thuật mới cho cầu thép không sơn; giúp giải ngân vốn đầu tư công hiệu quả, bảo vệ môi trường sinh thái nhờ loại bỏ hóa chất sơn độc hại.

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của đề tài này là gì?

Trả lời: Phát hiện quan trọng nhất là khí hậu TP.HCM và khu vực lân cận có thời gian ngưng tụ ẩm $\text{TOW} < 45%$ (dưới ngưỡng cảnh báo $60%$), hoàn toàn đủ điều kiện để thép chịu thời tiết hình thành lớp màng oxit bảo vệ bền vững. Tuy nhiên, mật độ muối tại hạ lưu sông Sài Gòn cao bất thường do xâm nhập mặn, đòi hỏi phải dùng thép hợp kim Niken cao thay cho loại truyền thống.

2. Phương pháp nghiên cứu của đề tài có điểm gì đặc biệt?

Trả lời: Đề tài đã trực tiếp cấy các cụm mẫu thép và cảm biến tự động lên các công trình cầu thực tế đang khai thác trên hành lang 200 km, kết hợp theo dõi tự động chu kỳ nhiệt ẩm 10 phút/lần với kỹ thuật đo không phá hủy bằng máy SDM-3000 và phân tích hóa học màng muối $\text{Cl}^-$, $\text{SO}_x$ định kỳ hàng tháng.

3. Kết quả đo đạc từ đề tài có thể khái quát hóa cho toàn bộ Việt Nam không?

Trả lời: Kết quả có tính đại diện rất cao cho khu vực Đông Nam Bộ và Duyên hải Nam Trung Bộ. Tuy nhiên, đối với khu vực miền Bắc (chịu ảnh hưởng mùa đông phùn ẩm ướt kéo dài) hoặc Đồng bằng sông Cửu Long (nhiễm mặn sâu trên diện rộng), cần tiếp tục triển khai các trạm quan trắc thực địa bổ sung để kiểm chứng độ tin cậy của mô hình.

4. Các bước nghiên cứu tiếp theo cần triển khai là gì?

Trả lời: Nhóm nghiên cứu kiến nghị tiếp tục theo dõi chu kỳ phơi mẫu dài hạn (3 năm và 5 năm) để xác định chính xác số mũ ăn mòn thực tế $B$, đồng thời tiến hành phân tích nồng độ muối hòa tan trong nước sông tại các thời điểm triều cường để đánh giá toàn diện nguy cơ ăn mòn cục bộ.

5. Lợi ích kinh tế và môi trường lớn nhất khi ứng dụng vào thực tế là gì?

Trả lời: Ứng dụng thép chịu thời tiết giúp tiết kiệm khoảng $5%$ chi phí xây dựng ban đầu nhờ loại bỏ công tác sơn, giảm thiểu tối đa chi phí dừng xe bảo dưỡng trong suốt 100 năm khai thác, đồng thời loại bỏ hoàn toàn việc phát tán bụi sơn và hóa chất độc hại $\text{VOC}$ vào môi trường nước.

Kết luận

Nghiên cứu của TS. Đặng Đăng Tùng và các cộng sự đã mở đường cho việc ứng dụng công nghệ vật liệu thép chịu thời tiết trong xây dựng công trình cầu tại khu vực TP.HCM và vùng kinh tế trọng điểm phía Nam. Kết quả thực nghiệm khẳng định tiềm năng to lớn của việc thay thế kết cấu thép sơn truyền thống bằng thép tự bảo vệ, mang lại bước đột phá về hiệu quả kinh tế trọn đời và xây dựng công trình xanh.

Trong giai đoạn tới, việc hoàn thiện chuỗi số liệu 3 - 5 năm và mở rộng mạng lưới quan trắc sang các khu vực Đồng bằng sông Cửu Long, miền Trung và miền Bắc sẽ là nền tảng cốt lõi để Bộ Giao thông Vận tải xây dựng và ban hành Tiêu chuẩn Thiết kế – Thi công Cầu thép chịu thời tiết trên toàn lãnh thổ Việt Nam.
