Nghiên Cứu Tổng Hợp và Đặc Trưng Xúc Tác Zeolit ZSM-5 Lai Tạp Kim Loại

Tài liệu nghiên cứu Nghiên ứu tổng hợp và đặc trưng xúc tác zeolit zsm 5 lai tạp kim loại, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Bùi Văn Đôn
• Người hướng dẫn: PGS. Phan Huy Hoàng
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật Hóa học
• Đề tài: Nghiên Cứu Xúc Tác Zeolit ZSM-5 Lai Tạp Kim Loại
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tổng quan về zeolit ZSM-5
• 1.1.1. Giới thiệu về zeolit ZSM-5
• 1.1.2. Cấu trúc không gian của ZSM-5
• 1.1.3. Tính chất hấp phụ
• 1.1.4. Tính chất trao đổi ion
• 1.1.5. Tính chất axit
• 1.2. Tổng quan về vật liệu xúc tác ZSM-5 lai tạp kim loại
• 1.2.1. Tổng quan về phản ứng cột nguồn mạch
• 1.2.2. Ứng dụng của zeolit W-Cr/ZSM-5 cho phản ứng cột nguồn mạch của axit béo
• 2. KẾT QUẢ VÀ THẢO LUẬN
• 2.1. Tổng hợp vật liệu xúc tác lai tạp zeolit W-Cr/ZSM-5
• 2.2. Nghiên cứu ứng dụng xúc tác W-Cr/ZSM-5 cho phản ứng cột nguồn mạch của axit béo
• 2.3. Nghiên cứu ảnh hưởng dung môi
• 2.4. Nghiên cứu ảnh hưởng thời gian phản ứng
• 2.5. Quy trình phản ứng cột nguồn mạch của axit béo không no oleic sử dụng xúc tác zeolit ZSM-5
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Zeolit ZSM 5 Lai Tạp Kim Loại Tổng Quan và Ưu Điểm

Trong công nghệ hóa học, xúc tác dị thể ngày càng được ưa chuộng nhờ khả năng dễ dàng tách loại, tuổi thọ cao và giá thành hợp lý. Zeolit ZSM-5 nổi lên như một vật liệu rây phân tử quan trọng, thu hút sự quan tâm nhờ những đặc tính ưu việt. Nó có ứng dụng rộng rãi từ hấp phụ, trao đổi ion đến xúc tác trong nhiều quá trình hóa học, đặc biệt là chuyển hóa hydrocacbon. Zeolit ZSM-5 có tính chọn lọc hình dạng cao, diện tích bề mặt lớn và hoạt tính xúc tác tốt. Nghiên cứu Zeolit ZSM-5 lai tạp kim loại mở ra hướng đi mới để nâng cao hiệu quả xúc tác và mở rộng phạm vi ứng dụng. Việc đưa các kim loại chuyển tiếp như Cr, W vào cấu trúc ZSM-5 tạo ra các trung tâm hoạt động mới, cải thiện đáng kể hoạt tính và tính chọn lọc của xúc tác. Điều này rất quan trọng trong nhiều phản ứng công nghiệp.

1.1. Cấu Trúc và Tính Chất Nổi Bật của Zeolit ZSM 5

Zeolit ZSM-5 thuộc họ vật liệu pentasil với cấu trúc tinh thể octorhombic. Mạng tinh thể chứa các tứ diện TO4 (T là Si hoặc Al). Các tứ diện liên kết với nhau thành SBU (Secondary Building Units) dạng 5 cạnh, tạo ra hệ kênh mao quản giao nhau với kích thước khoảng 5.1-5.7 A°. Điều này tạo nên tính chọn lọc hình dạng đặc trưng cho ZSM-5. Tỷ lệ Si/Al cao giúp ZSM-5 có độ bền nhiệt tốt. Theo tài liệu gốc, “ZSM-5 có độ axit bề mặt, kích thước lỗ đồng đều, bề mặt riêng lớn, khả năng hấp phụ và trao đổi cation cao, tính chọn lọc hình dạng cao và hoạt tính xúc tác tốt.”

1.2. Ưu Điểm Của Xúc Tác Zeolit ZSM 5 Lai Tạp Kim Loại

Việc lai tạp kim loại vào ZSM-5 là một phương pháp hiệu quả để cải thiện tính chất xúc tác. Kim loại chuyển tiếp như Cr, W, Ce được đưa vào khung zeolit tạo ra các trung tâm hoạt động mới, tăng cường khả năng oxy hóa khử, và cải thiện tính chọn lọc của phản ứng. Điều này đặc biệt quan trọng trong các phản ứng cracking, alkyl hóa, và oxy hóa. Theo tài liệu gốc, “nhôm trong ZSM-5 phân bố không đồng đều, các tinh thể lớn (> 5jam) có bềmặt tinh thể giàu nhôm hơn so với toàn bộ tinh thể”, điều này cho thấy tiềm năng cải thiện xúc tác khi đưa kim loại vào.

II. Tổng Hợp Zeolit ZSM 5 Lai Tạp Kim Loại Phương Pháp Kiểm Soát

Tổng hợp zeolit ZSM-5 lai tạp kim loại đòi hỏi sự kiểm soát chặt chẽ các yếu tố như thành phần hỗn hợp phản ứng, nhiệt độ, thời gian và phương pháp kết tinh. Có hai phương pháp chính để tổng hợp ZSM-5: sử dụng chất tạo cấu trúc (template) và không sử dụng chất tạo cấu trúc. Phương pháp sử dụng template cho phép kiểm soát tốt hơn kích thước và hình dạng của tinh thể, nhưng đòi hỏi bước loại bỏ template sau khi tổng hợp. Phương pháp không sử dụng template đơn giản hơn, nhưng khó kiểm soát cấu trúc và kích thước tinh thể hơn. Quan trọng nhất là phân bố đồng đều kim loại trong khung zeolit, ảnh hưởng trực tiếp đến hoạt tính xúc tác.

2.1. Phương Pháp Tổng Hợp Thủy Nhiệt Sử Dụng Template

Phương pháp thủy nhiệt sử dụng template là phổ biến để tổng hợp ZSM-5. Các chất tạo cấu trúc thường là các muối amoni bậc bốn như TPAOH (Tetrapropylammonium hydroxide). Template đóng vai trò định hướng quá trình hình thành cấu trúc zeolit, giúp tạo ra các tinh thể có kích thước và hình dạng mong muốn. Sau khi kết tinh, template được loại bỏ bằng cách nung ở nhiệt độ cao. Tỷ lệ Si/Al, nồng độ template, và nhiệt độ kết tinh ảnh hưởng đến kích thước và độ tinh khiết của sản phẩm. “Chất tạo cấu trúc có tác dụng định hướng kết tinh, làm bền khung zeolit”.

2.2. Phương Pháp Tẩm Ướt và Trao Đổi Ion Lai Tạp Kim Loại

Sau khi tổng hợp ZSM-5, kim loại có thể được đưa vào bằng phương pháp tẩm ướt hoặc trao đổi ion. Phương pháp tẩm ướt đơn giản, nhúng zeolit vào dung dịch muối kim loại, sau đó sấy khô và nung để phân hủy muối kim loại thành oxit. Trao đổi ion sử dụng dung dịch muối kim loại để thay thế các cation trong zeolit bằng ion kim loại mong muốn. Cần tối ưu hóa nồng độ dung dịch, thời gian trao đổi, và nhiệt độ để đạt được sự phân bố đồng đều kim loại trong khung zeolit. “Khả năng trao đổi ion của zeolit phụ thuộc vào bản chất cation trao đổi ion, nhiệt độ, nồng độ cation trong dung dịch, bản chất anion kết hợp với cation trong dung dịch, dung môi, điểm cấu trúc zeolit.”

III. Đặc Trưng Vật Liệu ZSM 5 Lai Tạp Kim Loại XRD SEM TEM

Để đánh giá cấu trúc và tính chất của zeolit ZSM-5 lai tạp kim loại, các kỹ thuật đặc trưng vật liệu như XRD (nhiễu xạ tia X), SEM (hiển vi điện tử quét), TEM (hiển vi điện tử truyền qua), BET (hấp phụ khí N2) và FTIR (phổ hồng ngoại) thường được sử dụng. XRD xác định cấu trúc tinh thể và độ kết tinh. SEM và TEM cung cấp hình ảnh về hình thái và kích thước hạt. BET đo diện tích bề mặt và kích thước lỗ xốp. FTIR xác định các nhóm chức và sự hiện diện của kim loại trong zeolit. Các kỹ thuật này giúp xác định ảnh hưởng của quá trình lai tạp kim loại đến cấu trúc và tính chất của zeolit.

3.1. Phân Tích Cấu Trúc Tinh Thể Bằng Phương Pháp XRD

Phân tích XRD cho phép xác định cấu trúc tinh thể và độ kết tinh của zeolit. Mẫu nhiễu xạ tia X đặc trưng cho cấu trúc MFI của ZSM-5. Sự thay đổi về cường độ và vị trí của các đỉnh nhiễu xạ có thể cho biết sự thay đổi về cấu trúc do lai tạp kim loại. Sự xuất hiện của các pha oxit kim loại cho thấy kim loại không được phân tán hoàn toàn trong khung zeolit. Kích thước tinh thể cũng có thể được ước tính từ độ rộng của các đỉnh nhiễu xạ bằng phương trình Scherrer.

3.2. Nghiên Cứu Hình Thái Bề Mặt Với Kỹ Thuật SEM Và TEM

Kỹ thuật SEM cung cấp hình ảnh về hình thái bề mặt và kích thước hạt của zeolit. TEM cho phép quan sát cấu trúc nano, bao gồm sự phân bố của kim loại trên bề mặt và trong khung zeolit. Hình ảnh TEM độ phân giải cao có thể xác định sự tồn tại của các hạt nano kim loại hoặc oxit kim loại trên bề mặt zeolit. Sự phân bố đồng đều của kim loại là yếu tố quan trọng để đạt được hoạt tính xúc tác cao. Theo tài liệu gốc, “(A) Ảnh SEM và (B) là Phổ EDS của zeolit W-Cr/ZSM-5”.

3.3. Đánh Giá Diện Tích Bề Mặt và Độ Xốp Bằng Phân Tích BET

Phân tích BET sử dụng hấp phụ khí nitơ để xác định diện tích bề mặt và kích thước lỗ xốp của zeolit. Diện tích bề mặt lớn và độ xốp cao là yếu tố quan trọng cho hoạt tính xúc tác. Lai tạp kim loại có thể làm thay đổi diện tích bề mặt và kích thước lỗ xốp của zeolit. Sự giảm diện tích bề mặt có thể là do sự tắc nghẽn của các lỗ xốp bởi oxit kim loại. Kích thước lỗ xốp ảnh hưởng đến khả năng tiếp cận của các phân tử phản ứng đến các trung tâm hoạt động xúc tác. Theo tài liệu gốc, “Đường cong phân bố kích thước mao quản của vật liệu zeolit”.

IV. Ứng Dụng Xúc Tác ZSM 5 Lai Tạp Kim Loại Trong Công Nghiệp

Xúc tác zeolit ZSM-5 lai tạp kim loại có tiềm năng ứng dụng rộng rãi trong công nghiệp hóa chất và lọc hóa dầu. Các ứng dụng bao gồm cracking xúc tác, alkyl hóa, oxy hóa, reforming, và xử lý khí thải. Tính chọn lọc hình dạng và hoạt tính xúc tác cao của ZSM-5, kết hợp với khả năng tăng cường hoạt tính của kim loại, tạo ra các xúc tác hiệu quả cho nhiều quá trình quan trọng. Ví dụ, xúc tác ZSM-5 lai tạp kim loại có thể được sử dụng để chuyển hóa metanol thành olefin (MTO), sản xuất xăng có октан cao, và loại bỏ các chất ô nhiễm từ khí thải.

4.1. Xúc Tác Cho Cracking Xúc Tác và Alkyl Hóa

ZSM-5 lai tạp kim loại được sử dụng làm xúc tác cho quá trình cracking xúc tác (FCC) để tăng hàm lượng xăng và olefin nhẹ. Các kim loại như Ga, Zn, và P có thể được thêm vào ZSM-5 để cải thiện hoạt tính và tính chọn lọc của xúc tác FCC. Xúc tác ZSM-5 lai tạp kim loại cũng có thể được sử dụng cho alkyl hóa benzen với etylen để sản xuất etylbenzen, một chất trung gian quan trọng trong sản xuất styrene.

4.2. Ứng Dụng Trong Oxy Hóa Chọn Lọc Các Hợp Chất Hữu Cơ

Xúc tác ZSM-5 lai tạp kim loại có thể được sử dụng cho oxy hóa chọn lọc các hợp chất hữu cơ. Các kim loại như Ti, V, Mn, và Fe có thể được đưa vào ZSM-5 để tạo ra các xúc tác oxy hóa hiệu quả. Các xúc tác này có thể được sử dụng để oxy hóa các hydrocacbon, rượu, và aldehyd thành các sản phẩm có giá trị cao hơn. Trong đó, “phản ứng cắt ngắn mạch nối đôi của axit béo có sử dụng xúc tác zeolit W-Cr/ZSM-5”.

V. Nghiên Cứu Phản Ứng Cắt Ngắn Mạch Với W Cr ZSM 5

Nghiên cứu ứng dụng xúc tác W-Cr/ZSM-5 cho phản ứng cắt ngắn mạch nối đôi của axit béo oleic cho thấy tiềm năng lớn. Thử nghiệm đánh giá ảnh hưởng của dung môi, nhiệt độ và thời gian phản ứng đến hiệu suất chuyển hóa và chọn lọc sản phẩm. Kết quả cho thấy dung môi, nhiệt độ và thời gian phản ứng đều ảnh hưởng đến hiệu suất và độ chọn lọc. Các điều kiện tối ưu được xác định để đạt hiệu suất chuyển hóa cao nhất và độ chọn lọc mong muốn. Kết quả nghiên cứu này cung cấp cơ sở cho việc phát triển các quy trình xúc tác hiệu quả hơn để sản xuất các hóa chất từ nguồn nguyên liệu sinh khối.

5.1. Ảnh Hưởng Của Dung Môi Đến Hiệu Suất Phản Ứng

Thử nghiệm sử dụng các dung môi khác nhau cho thấy ảnh hưởng của dung môi đến hiệu suất chuyển hóa axit béo. Các dung môi phân cực thường cho hiệu suất cao hơn so với các dung môi không phân cực. Điều này có thể là do dung môi phân cực giúp hòa tan các chất phản ứng và sản phẩm tốt hơn, tạo điều kiện cho phản ứng xảy ra. Cần lựa chọn dung môi phù hợp để tối ưu hóa hiệu suất và độ chọn lọc. Theo tài liệu gốc, “Ảnh hưởng của dung môi đến hiệu suất chuyển đổi” được trình bày cụ thể.

5.2. Tối Ưu Hóa Nhiệt Độ Và Thời Gian Phản Ứng

Nhiệt độ phản ứng ảnh hưởng lớn đến tốc độ phản ứng và độ chọn lọc sản phẩm. Nhiệt độ quá thấp làm chậm tốc độ phản ứng, trong khi nhiệt độ quá cao có thể dẫn đến các phản ứng phụ không mong muốn. Thời gian phản ứng cũng cần được tối ưu hóa để đạt hiệu suất chuyển hóa cao nhất mà không làm giảm độ chọn lọc. Theo tài liệu gốc, “Ảnh hưởng của nhiệt độ đến hiệu suất cắt ngắn mạch” và “Ảnh hưởng của thời gian đến hiệu suất chuyển đổi”.

VI. Kết Luận Triển Vọng Zeolit ZSM 5 Cho Tương Lai Xanh

Nghiên cứu zeolit ZSM-5 lai tạp kim loại đã mở ra một hướng đi đầy hứa hẹn trong lĩnh vực xúc tác dị thể. Vật liệu xúc tác này không chỉ có hoạt tính cao, độ chọn lọc tốt mà còn có tiềm năng ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Việc tiếp tục nghiên cứu và phát triển các phương pháp tổng hợp mới, tối ưu hóa thành phần và cấu trúc của xúc tác, cũng như khám phá các ứng dụng mới sẽ góp phần thúc đẩy sự phát triển của công nghệ xúc tác và hướng tới một tương lai bền vững hơn. Các nghiên cứu về độ bền, khả năng tái sử dụng của xúc tác W-Cr/ZSM-5 trong quá trình phản ứng cắt ngắn mạch oleic là cần thiết để đánh giá đầy đủ tiềm năng ứng dụng.

6.1. Tóm Tắt Kết Quả và Đánh Giá Tiềm Năng Ứng Dụng

Nghiên cứu về W-Cr/ZSM-5 đã chứng minh tiềm năng trong phản ứng cắt ngắn mạch oleic. Sự kết hợp của W và Cr trên nền ZSM-5 tạo ra xúc tác hiệu quả cho quá trình chuyển đổi axit béo thành các sản phẩm có giá trị. Nghiên cứu đã xác định các yếu tố ảnh hưởng và tối ưu hóa hiệu suất. Mở ra triển vọng ứng dụng thực tế, việc đánh giá toàn diện về chi phí và lợi ích kinh tế cần được xem xét kỹ lưỡng.

6.2. Hướng Nghiên Cứu Phát Triển Xúc Tác Zeolit Tương Lai

Các nghiên cứu trong tương lai nên tập trung vào việc phát triển các phương pháp tổng hợp xanh và bền vững hơn, tối ưu hóa sự phân bố kim loại trong khung zeolit, và khám phá các ứng dụng mới của xúc tác ZSM-5 lai tạp kim loại trong các lĩnh vực như năng lượng tái tạo, hóa học xanh, và bảo vệ môi trường. Nghiên cứu sâu hơn về cơ chế phản ứng, tính chất axit bề mặt sẽ giúp thiết kế xúc tác hiệu quả hơn cho tương lai.

Nội dung chính

Tổng quan nghiên cứu

Zeolit ZSM-5 là một loại vật liệu xúc tác vi xốp có cấu trúc tinh thể đặc trưng, được ứng dụng rộng rãi trong công nghiệp hóa học nhờ tính chất hấp phụ, trao đổi ion và tính axit cao. Theo ước tính, zeolit ZSM-5 có diện tích bề mặt riêng khoảng 300-400 m²/g và cấu trúc mao quản trung bình từ 2,9 đến 3,8 nm, tạo điều kiện thuận lợi cho các phản ứng xúc tác chọn lọc. Tuy nhiên, để nâng cao hiệu suất và tính chọn lọc trong các phản ứng hóa học, việc lai tạp kim loại như W (Wolfram) và Cr (Chromium) vào zeolit ZSM-5 đã được nghiên cứu nhằm cải thiện hoạt tính xúc tác.

Luận văn tập trung nghiên cứu tổng hợp và đặc trưng xúc tác zeolit ZSM-5 lai tạp kim loại W-Cr, đồng thời ứng dụng làm xúc tác cho phản ứng cắt mạch của axit béo không no oleic trong pha lỏng sử dụng hydro peroxide 30% làm tác nhân oxy hóa. Mục tiêu nghiên cứu là tổng hợp thành công vật liệu xúc tác lai tạp W-Cr/ZSM-5 có cấu trúc ổn định, tính axit và chọn lọc cao, từ đó nâng cao hiệu suất chuyển hóa axit oleic trong phản ứng cắt mạch. Nghiên cứu được thực hiện trong điều kiện phòng thí nghiệm tại Việt Nam, với phạm vi thời gian thực hiện khoảng năm 2018.

Ý nghĩa của nghiên cứu thể hiện qua việc phát triển vật liệu xúc tác mới có khả năng ứng dụng trong công nghiệp hóa học xanh, giảm thiểu ô nhiễm môi trường và nâng cao hiệu quả sản xuất các sản phẩm hóa học giá trị từ nguyên liệu sinh học như axit béo không no.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

1. Cấu trúc zeolit ZSM-5: Zeolit ZSM-5 thuộc nhóm pentasil với cấu trúc tinh thể dạng octorhombic, mã quốc tế MFI, có hệ thống mao quản gồm hai loại kênh giao nhau với kích thước khoảng 5 Å, tạo nên tính chọn lọc hình dạng cao. Tỷ lệ Si/Al trong zeolit ảnh hưởng đến tính axit và hoạt tính xúc tác.

2. Tính chất trao đổi ion và tính axit của zeolit: Zeolit có khả năng trao đổi ion nhờ cấu trúc mạng tinh thể chứa các vị trí âm do AlO4 tạo ra, được bù trừ bởi các cation kim loại như Na+, H+, Cr3+, W6+. Tính axit của zeolit bao gồm axit Bronsted (proton) và axit Lewis (tâm nhận electron), đóng vai trò quan trọng trong hoạt tính xúc tác.

3. Lai tạp kim loại trong zeolit: Việc lai tạp các ion kim loại chuyển tiếp như Cr, W vào mạng tinh thể zeolit nhằm tăng cường tính axit, khả năng oxy hóa và chọn lọc xúc tác. Các ion kim loại này có thể phân bố trên bề mặt hoặc trong mao quản, ảnh hưởng đến cấu trúc và hoạt tính của vật liệu.

4. Phản ứng cắt mạch axit béo không no: Phản ứng cắt mạch là quá trình oxy hóa phân cắt liên kết cacbon-cacbon trong chuỗi axit béo không no, tạo ra các sản phẩm có giá trị như aldehyde, axit dicarboxylic. Hydro peroxide 30% được sử dụng làm tác nhân oxy hóa trong pha lỏng, xúc tác bởi zeolit lai tạp W-Cr/ZSM-5.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Nghiên cứu sử dụng các hóa chất tinh khiết như tetraethylorthosilicate (TEOS), TPAOH, NaAlO2, Cr(NO3)3, (NH4)2WO4, axit oleic, hydro peroxide 30%, các dung môi acetonitril, aceton, tert-butanol, chloroform.

• Phương pháp tổng hợp: Zeolit ZSM-5 được tổng hợp hydrotermal với tỷ lệ mol TEOS/TPAOH/NaAlO2/KOH/H2O/CTAB = 8/1,05/0,1/0,85/64/500/5, sau đó lai tạp Cr và W bằng phương pháp ngâm tẩm trong dung dịch Cr(NO3)3 và (NH4)2WO4, điều chỉnh pH 2-3, nung ở 500 °C trong 5 giờ.

• Phương pháp phân tích: Cấu trúc và tính chất vật liệu được xác định bằng các kỹ thuật XRD, IR, SEM-EDS, BET, phóng xạ hạt nhân NMR (^1H-NMR), GC-MS để phân tích sản phẩm phản ứng.

• Phương pháp phản ứng xúc tác: Phản ứng cắt mạch axit oleic được thực hiện trong bình ba cổ với hydro peroxide 30% làm tác nhân oxy hóa, sử dụng 5% xúc tác W-Cr/ZSM-5, ở nhiệt độ 60-80 °C, trong các dung môi khác nhau (acetonitril, aceton, tert-butanol, chloroform), thời gian phản ứng 2-6 giờ.

• Timeline nghiên cứu: Tổng hợp và đặc trưng vật liệu trong khoảng 1 tháng, thực hiện phản ứng xúc tác và phân tích sản phẩm trong 2 tháng, xử lý dữ liệu và hoàn thiện luận văn trong 3 tháng tiếp theo.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Tổng hợp thành công zeolit W-Cr/ZSM-5: Phân tích XRD cho thấy cấu trúc tinh thể MFI của zeolit ZSM-5 được giữ nguyên sau khi lai tạp W và Cr, với tỷ lệ phân bố Cr khoảng 1,9% và W khoảng 1% theo phân tích SEM-EDS. Phổ IR xác nhận sự xuất hiện liên kết Cr-O và W-O, chứng tỏ kim loại đã được tích hợp vào mạng tinh thể.

2. Tính chất bề mặt và mao quản: Diện tích bề mặt riêng của W-Cr/ZSM-5 đạt khoảng 405 m²/g, tương đương hoặc cao hơn so với zeolit ZSM-5 nguyên bản (khoảng 438 m²/g). Kích thước mao quản trung bình dao động từ 2,9 đến 3,8 nm, phù hợp cho các phản ứng xúc tác trong pha lỏng.

3. Ảnh hưởng của dung môi đến hiệu suất phản ứng: Hiệu suất chuyển hóa axit oleic trong phản ứng cắt mạch phụ thuộc rõ rệt vào loại dung môi. Acetonitril cho hiệu suất cao nhất 93,3%, tiếp theo là aceton (88,7%), chloroform (77,4%) và thấp nhất là tert-butanol (60,6%). Điều này được giải thích do tính phân cực và khả năng hòa tan các tác nhân phản ứng của dung môi ảnh hưởng đến quá trình oxy hóa.

4. Ảnh hưởng của nhiệt độ phản ứng: Nhiệt độ tăng từ 60 °C lên 80 °C làm tăng hiệu suất chuyển hóa từ 82,6% lên 93,3%, cho thấy nhiệt độ là yếu tố quan trọng thúc đẩy phản ứng cắt mạch axit oleic.

Thảo luận kết quả

Việc giữ nguyên cấu trúc tinh thể MFI sau khi lai tạp W và Cr chứng tỏ quy trình tổng hợp và xử lý nhiệt phù hợp, không làm phá hủy mạng tinh thể zeolit. Sự tích hợp kim loại chuyển tiếp tạo ra các trung tâm hoạt tính mới, tăng cường tính axit và khả năng oxy hóa, phù hợp với mục tiêu nâng cao hiệu suất xúc tác.

Hiệu suất phản ứng cao nhất khi sử dụng acetonitril là do dung môi này có tính phân cực cao, giúp hòa tan tốt các tác nhân oxy hóa và sản phẩm trung gian, đồng thời hỗ trợ quá trình khuếch tán trong mao quản zeolit. Nhiệt độ phản ứng tăng làm tăng tốc độ phản ứng, tuy nhiên cần kiểm soát để tránh phân hủy xúc tác hoặc sản phẩm.

So sánh với các nghiên cứu trước đây về zeolit ZSM-5 lai tạp Cr hoặc W riêng lẻ, sự kết hợp W-Cr tạo ra xúc tác có hoạt tính và chọn lọc cao hơn, phù hợp cho các phản ứng oxy hóa cắt mạch axit béo không no trong pha lỏng. Các sản phẩm chính của phản ứng gồm nonanal, axit 9-oxononanoic, axit azelic và axit pelargonic, có giá trị ứng dụng trong công nghiệp hóa học và sản xuất polymer sinh học.

Dữ liệu có thể được trình bày qua biểu đồ hiệu suất chuyển hóa theo dung môi và nhiệt độ, bảng phân tích thành phần kim loại và các phổ XRD, IR minh họa cấu trúc vật liệu.

Đề xuất và khuyến nghị

1. Tối ưu hóa điều kiện phản ứng: Khuyến nghị sử dụng dung môi acetonitril với nhiệt độ phản ứng khoảng 80 °C và thời gian 5 giờ để đạt hiệu suất chuyển hóa cao nhất trên xúc tác W-Cr/ZSM-5. Chủ thể thực hiện: các phòng thí nghiệm nghiên cứu và doanh nghiệp sản xuất hóa chất, timeline 3-6 tháng.

2. Nâng cao độ bền xúc tác: Đề xuất nghiên cứu thêm về khả năng tái sinh và độ bền nhiệt của xúc tác W-Cr/ZSM-5 trong nhiều chu kỳ phản ứng để đảm bảo tính kinh tế và bền vững. Chủ thể thực hiện: viện nghiên cứu và trung tâm công nghệ vật liệu, timeline 6-12 tháng.

3. Mở rộng ứng dụng xúc tác: Khuyến khích áp dụng xúc tác W-Cr/ZSM-5 cho các phản ứng oxy hóa khác như oxy hóa hydrocacbon, tổng hợp các hợp chất trung gian có giá trị cao trong công nghiệp dược phẩm và hóa chất tinh khiết. Chủ thể thực hiện: doanh nghiệp hóa chất và viện nghiên cứu, timeline 12 tháng trở lên.

4. Phát triển quy mô sản xuất xúc tác: Đề xuất xây dựng quy trình tổng hợp xúc tác W-Cr/ZSM-5 quy mô công nghiệp với kiểm soát chất lượng nghiêm ngặt để phục vụ sản xuất hàng loạt. Chủ thể thực hiện: doanh nghiệp sản xuất vật liệu xúc tác, timeline 1-2 năm.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu và sinh viên ngành Kỹ thuật Hóa học: Nắm bắt kiến thức về tổng hợp và đặc trưng vật liệu xúc tác zeolit lai tạp kim loại, áp dụng trong nghiên cứu và phát triển sản phẩm mới.

2. Doanh nghiệp sản xuất hóa chất và vật liệu xúc tác: Áp dụng quy trình tổng hợp và sử dụng xúc tác W-Cr/ZSM-5 trong các quy trình oxy hóa và cắt mạch axit béo, nâng cao hiệu quả sản xuất.

3. Chuyên gia phát triển công nghệ xanh và bền vững: Tìm hiểu về vật liệu xúc tác thân thiện môi trường, góp phần giảm thiểu ô nhiễm và sử dụng nguyên liệu tái tạo.

4. Cơ quan quản lý và hoạch định chính sách công nghiệp hóa học: Tham khảo các nghiên cứu khoa học để xây dựng chính sách hỗ trợ phát triển công nghệ xúc tác tiên tiến, thúc đẩy ngành công nghiệp hóa học trong nước.

Câu hỏi thường gặp

1. Zeolit ZSM-5 là gì và tại sao nó quan trọng trong xúc tác?
   Zeolit ZSM-5 là vật liệu vi xốp có cấu trúc tinh thể MFI với hệ mao quản đặc trưng, có tính axit và khả năng trao đổi ion cao. Nó được sử dụng rộng rãi trong xúc tác nhờ tính chọn lọc hình dạng và hiệu suất xúc tác cao trong các phản ứng hóa học.

2. Lai tạp kim loại W và Cr vào zeolit ZSM-5 có tác dụng gì?
   Lai tạp W và Cr tạo ra các trung tâm hoạt tính mới, tăng cường tính axit và khả năng oxy hóa của zeolit, từ đó nâng cao hiệu suất và tính chọn lọc trong các phản ứng xúc tác, đặc biệt là phản ứng cắt mạch axit béo không no.

3. Phản ứng cắt mạch axit oleic được thực hiện như thế nào?
   Phản ứng sử dụng hydro peroxide 30% làm tác nhân oxy hóa trong pha lỏng, xúc tác bởi zeolit W-Cr/ZSM-5, ở nhiệt độ 60-80 °C, trong dung môi phân cực như acetonitril, cho hiệu suất chuyển hóa cao và sản phẩm chính gồm nonanal, axit 9-oxononanoic, axit azelic.

4. Tại sao dung môi acetonitril cho hiệu suất phản ứng cao nhất?
   Acetonitril có tính phân cực cao, giúp hòa tan tốt các tác nhân oxy hóa và sản phẩm trung gian, đồng thời hỗ trợ quá trình khuếch tán trong mao quản zeolit, từ đó tăng hiệu suất chuyển hóa phản ứng.

5. Xúc tác W-Cr/ZSM-5 có thể tái sử dụng được không?
   Nghiên cứu đề xuất cần đánh giá khả năng tái sinh và độ bền xúc tác trong nhiều chu kỳ phản ứng để đảm bảo tính kinh tế và bền vững, tuy nhiên các kết quả ban đầu cho thấy xúc tác có tính ổn định và khả năng tái sử dụng tốt.

Kết luận

• Đã tổng hợp thành công vật liệu xúc tác zeolit W-Cr/ZSM-5 với cấu trúc MFI ổn định, tích hợp hiệu quả các ion kim loại chuyển tiếp.
• Xúc tác W-Cr/ZSM-5 thể hiện hoạt tính xúc tác cao trong phản ứng cắt mạch axit oleic, với hiệu suất chuyển hóa đạt tới 93,3% khi sử dụng dung môi acetonitril và nhiệt độ 80 °C.
• Dung môi và nhiệt độ phản ứng là các yếu tố quan trọng ảnh hưởng đến hiệu suất và chọn lọc sản phẩm.
• Các sản phẩm chính của phản ứng gồm nonanal, axit 9-oxononanoic, axit azelic có giá trị ứng dụng trong công nghiệp hóa học và sản xuất polymer sinh học.
• Nghiên cứu mở ra hướng phát triển xúc tác zeolit lai tạp kim loại cho các ứng dụng xúc tác oxy hóa trong công nghiệp, đồng thời đề xuất các bước tiếp theo về tối ưu hóa điều kiện phản ứng và đánh giá độ bền xúc tác.

Khuyến khích các nhà nghiên cứu và doanh nghiệp tiếp tục phát triển và ứng dụng xúc tác W-Cr/ZSM-5 trong quy mô công nghiệp, đồng thời mở rộng nghiên cứu về các phản ứng oxy hóa khác để nâng cao giá trị sử dụng vật liệu xúc tác này.

Trích đoạn nội dung tài liệu

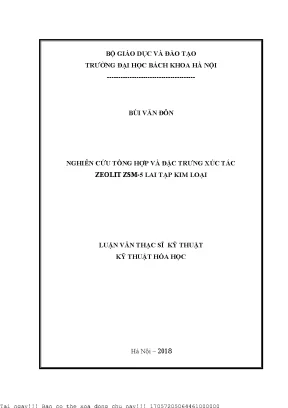

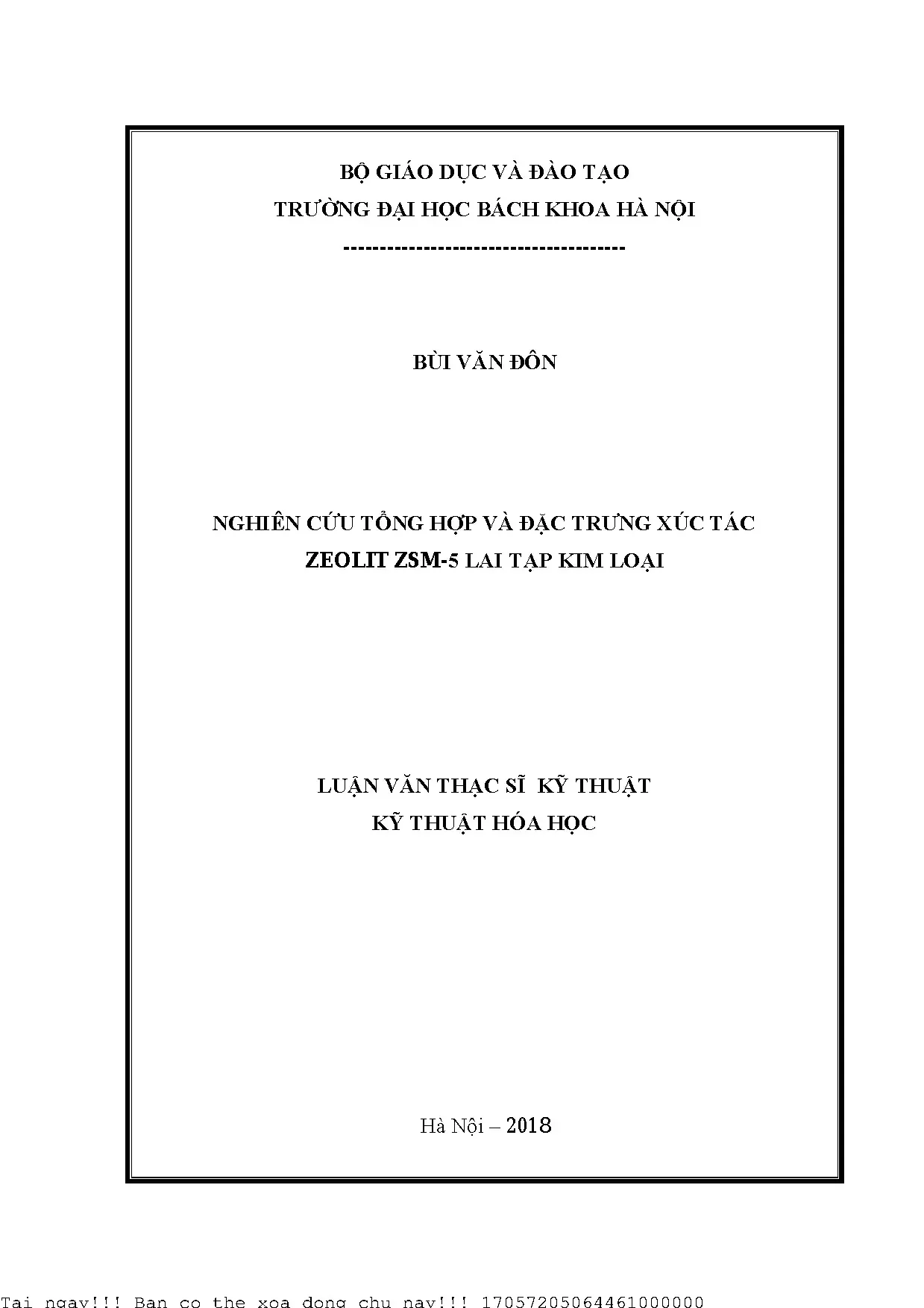

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI --------------------------------------- BÙI VĂN ĐÔN NGHIÊN CỨU TỔNG HỢP VÀ ĐẶC TRƯNG XÚC TÁC ZEOLIT ZSM-5 LAI TẠP KIM LOẠI LUẬN VĂN THẠC SĨ KỸ THUẬT KỸ THUẬT HÓA HỌC Hà Nội – 2018 17057205064461000000 BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI --------------------------------------- BÙI VĂN ĐÔN NGHIÊN CỨU TỔNG HỢP VÀ ĐẶC TRƯNG XÚC TÁC ZEOLIT ZSM-5 LAI TẠP KIM LOẠI Chuyên ngành : Kỹ thuật Hóa học LUẬN VĂN THẠC SĨ KỸ THUẬT KỸ THUẬT HÓA HỌC NGƯỜI HƯỚNG DẪN KHOA HỌC : 1. PHAN HUY HOÀNG Hà Nội – 2018 Bùi Văn Đôn Luận văn Thạc sỹ Kỹ thuật Hóa học L       ày là công trình nghiên cu th nhân tôic thc hii s ng dn ca PGS. Các liu, nhng kt lun nghiên c c trình bày trong lu  này trung thc không sao chép bt k kt qu nghiên cu nào ca các tác gi khác. Tôi xin chu trách nhim v nghiên cu ca mình.

Hc viên  Bùi Văn Đôn Luận văn Thạc sỹ Kỹ thuật Hóa học LI C Lu tiên, tôi PGS. ã trc ti ng dn tôi hoàn thành lu. Vi nhng li ch dn, nhn liu, s tn tình hng dn và nhng lng viên ca thã giúp tôi t nhiình thc hin luày. Tôi cng ý thy cô ging dình cao h ã truyn dy nhng kin thc quý báu, nhng kin thc này rt hu và giúp tôi nhiu khi thc hin nghiên cu.     ý thy, cô môn Công ngh  Hà Nã tu kin thun l Cui cùng, xin gi li c lp K thut H giú tôi rt nhiu trong quá trình hc tp. Tôi xin  Hc viên  Bùi Văn Đôn Luận văn Thạc sỹ Kỹ thuật Hóa học MC LC Trang Mc lc .4 Danh mc các hình, bi .7 NG QUAN V NGHIÊN CU.

Tng quan v zeolit ZSM-5. Gii thiu v zeolit ZSM-5. ng hp zeolit ZSM-5 .Tính cht hp ph. Tính chi ion.

Tính cht axit. Tính cht chn lc hình dng. Tng quan v vt liu xúc tác ZSM-5 lai tp kim loi .3 Tng quan v phn ng ct ngn mch n. ng hp vt liu zeolit ZSM-5.

ng hp vt liu lai tp W-Cr/ZSM-5. ng dng ca zeolit W-Cr/ZSM-5 cho phn ng ct ngn mch n ca axit béo .3Ph hng ngoi (IR).35 1 Bùi Văn Đôn Luận văn Thạc sỹ Kỹ thuật Hóa học 2. Ph cng t ht nhân H-NMR. KT QU VÀ THO LUN.

Tng hp vt liu xúc tác lai tp zeolit W-Cr/ZSM-5. ng dng xúc tác W-Cr/ZSM-5 cho phn ng ct ngn mch na axit béo. Nghiên cu ng ca dung môi. Nghiên cu ng ca nhi phn ng.

Nghiên cu ng ca thi gian phn ng. Qui trình phn ng ct ngn mch na axit béo không no oleic s dng xúc tác zeolit ZSM-5 .51 TÀI LIU THAM KHO .57 2 Bùi Văn Đôn Luận văn Thạc sỹ Kỹ thuật Hóa học  ZSM-5 Zeolit Socony Mobil Number 5 MFI Mobil Five NMR Nuclear magnetic resonance Cng t ht nhân Energy-dispersive Quang ph tán s EDS spectroscopy ng TQ Trung Quc X-ray Chùm  1 H-NMR Proton Magnetic Resonance Ph cng t ht n Spectroscopy proton XRD Ph nhiu x ghen SEM Scanning Electron Microscope Quét hin t 3 Bùi Văn Đôn Luận văn Thạc sỹ Kỹ thuật Hóa học DANH MC CÁC BNG STT Tên Trang 1. ng ca nhi n hiu sut ch 46 2. ng ca thi gian n hiu sut chuy 48 4 Bùi Văn Đôn Luận văn Thạc sỹ Kỹ thuật Hóa học DANH MC CÁC HÌNH, BI STT Tên Trang 1.

 cu trúc n ca zeolit 9 Hình 1. Các   cu trúc th cp (SBU) tron 2. (a) Ca ZSM (b) Chu cu trúc trong Z 3. (c) Nhìn t mt (010), s m ca các mao qu 10 thng song song 4.

H thng mao qun ca ZSM-5 11 5. Cu trúc không gian ca ZSM-5 11 6.  quy trình tng hp zeolit ZSM-5 30 Hình 2.   phn ng phn ng ct ngn mch 7.

ca axit béo có s dng xúc tác zeolit W-Cr/ZSM-5 31 8.  tia ti và tia phn x trên tinh th 33 Hình 3. XRD ca zeolit ZSM-u 39 Hình 3. Ph IR ca zeolit ZSM-u và ca zeoli 10.

Cr/ZSM-5 40 Hình 3. (A) nh SEM và (B) là Ph EDS ca zeolit W- 11. Cr/ZSM-5 41 Hình 3.  ng nhit hp ph ca ZSM-5 ma 12.

trung bình 42 Hình 3. ng cong phân b c mao qu 13. liu zeolit 43 5 Bùi Văn Đôn Luận văn Thạc sỹ Kỹ thuật Hóa học 14. ng ca dung môi n hiu sut chuy 44 15.

ng ca nhi n hiu sut c 47 16. ng ca thi gian n hiu sut chuy 49 6 Bùi Văn Đôn Luận văn Thạc sỹ Kỹ thuật Hóa học  Trong công ngh hóa hi ta s dng hai loi xúc tác  th và xúc tác d th nhy các quá trình phn ng hóa hc. Xú th  chn lc cao, kh ych tán trong dung d nó có nhim  kh  tui th xúc tác thp, giá thành caou kin phn ng phc tp, to ra cht th c h th. Xúc tác d th m là d tách lo th xúc tác cao, giá thành r, u kin thc hin phn n, không cht thc hi.

Chính vì vy, ngày nay xúc tác d th c s dng nhiu tron công ngh hóa hc. Nhng thp k gt liu rây phân t  cu và phát trin mnh m ng trong xúc tác công bic s quan tâm, chú ý ca nhi th gii và dn thay th v trí các lo. Zeolit là mt loi vt li   c tìm thy trong t   ng dng rc khoa h vai trò chính là cht hp ph i ion, cht xúc tác c bit là xúc t nhiu quá trình chuyn hoá hydrocacbonc s d tách sch khí, tách ion phóng x t các cht thi phóng x. Chính nh nhc tính ni tri ca nó so vi các lo      mt riêng ln, có t c lc axit và n tâm axit, cu trúc tinh th xp vc m u phù hp vi nhiu loi phân t có kích oc - 12A o t 5Avà kh n tính t lc caoc có th i bng cách la chn cu trúc ca zeol theo ý mun.

eolit ZSM-c s dng rt rng rãi và ph bin, là m nhng xúc tác hiu qu trong tng hp ht hp ph  quan trng nh b mt riêng l chn lc cao và hot tính xúc tác tt. Nh có cu trúc l xo ra tính chn lc cao, d  7 Bùi Văn Đôn Luận văn Thạc sỹ Kỹ thuật Hóa học xúc tác mà ZSM-   thành xúc tác hiu qu      chuyn hóa h n tính cht xúc tác ca chúng. Nhm nâng cao ho chn lc c       các nguyê ng là các nguyên t kim loi chuyn tip Cr, W, Ce.) vào mng tinh th.  ch Nghiên cu tng h ZSM-5 lai tp kim loim thu nhn vt liu xúc tác mi có hot tính cao  s zeolit ZSM-5.

Bên ct liu zeolit mi này c ng dng làm xúc cho phn ng oxi hóa ct ngn liên k trong hp cht h   tính xúc tác ca vt liu mi tng hc. 8 Bùi Văn Đôn Luận văn Thạc sỹ Kỹ thuật Hóa học NG QUAN V NGHIÊN CU 1. Tng quan v zeolit ZSM-5 1. Gii thiu v zeolit ZSM-5 Zeolit ZSM-5 c Argauer và Landolt ca hãng Mobil Oil nghiên cu và tng h      c cp bng sáng ch   ZSM- quan tâm ca nhiu nhà khoa hc trên th gii.

Công th hc ca ZSM-5 có dng: Nan.16H2O (n<27) Zeolit ZSM-5 thuc h vt liu pentasil, mã cu trúc quc t là MFI Các d liu tinh th h  n ca ZSM-   u trúc tinh th octorhombic thu  i xng Pnma vi a=20,l A°, b=19,9 A°, c=13,4 A°. Mng tinh th ca ZSM-5 cha các t din4 TO  tâm t din, có th là Si hoc Al), khác vi t din4 SiO trung hoà v n, mi mt nguyên t Al phi trí t din trong AlO 4 còn tha mn tích âm do Al có hoá tr n+ c bù tr bi các ng cation kim lolà iMcation kim loi kim hoc kim th). các t dit v SBU dng 5 cnh: 5-1. 9 Bùi Văn Đôn Luận văn Thạc sỹ Kỹ thuật Hóa học Hình 1.

Các  cu trúc th cp (SBU) trong cu trúc zeolit. Các SBU li kt ni vi nhau to ra hai h kênh mao qun giao nhau, vi ca s mao qun là vòng 10 cnh. Mt h kênh mao qun song song vi trc a ca tinh th   octorhombic, có dng ziczc v c ca s gn tròn (5 A°), mt h kênh khác, thng và song song vi trc b, có dng hình elip (5,1 x 5,7 A°). Hai h kênh này ct nhau to ra mt hc rc c  nh x các tâm axit mt tính xúc tác ca zeolit ZSM Hình 1.

(a) Cc a ZSM-5 (b) Chu cu trúc trong ZSM-5 (c) Nhìn t mt (010), s m ca các mao qun thng song song 10 Bùi Văn Đôn Luận văn Thạc sỹ Kỹ thuật Hóa học Hình 1. H thng mao qun ca ZSM-5 ZSM-ng oxit 2/Al silic 2O 3cao, có tht  sbi i SiO t  2O3 bng 0 (v ngt liA1 u cha hoàn toàn oxit silic) và vn gi cu trúc ca MFI thì vt liu có tên silicalit. ng dng các k thut MAS (maeic-angle spinning), NMR (nuclear magnetic resonance) và hi  n ti ta nhn thy rng, nhôm trong ZSM-5 phân b  các tinh th ln (> 5jam). B mt tinh th ng giàu nhôm so vi toàn th tinh th [1,36].

Cu trúc không gian ca ZSM-5 2 ZSM-5 là loi vt liu vi xp có b mt riêng khá ln (300  400 /g) m và c mao qun trung bìnho). S liên kt các chui cu trúc hình thành 2 h thng kênh gia   mao quc quynh bi vòng elip ca 10 nguyên t oxi. T l Si/Al trong ZSM-5 khá cao, trong cu trúc khung ca các ZSM ch có khong 10 nguyên t Si/1000 nguyên t Si  nút mn nhit. m ni bt ca zeolit ZSM- axit b mt,  u, b mt riêng ln, kh p ph i cation cao, tí kh n lc hình dng cao và hot tính xúc tác tt.

Nh  ZSM-c ng dng rng rãi trong công nghip hóa hc. Ngoài ra, ZSM-5 còn c ng dng làm xúc tác bo v   i dng Cu, Fe, Co, Pt/ xúc tác cho phn ng kh NO x, oxy hoá các hp cht h- s dng trong công nghi tng hp nhiên liu: chuyn hóa  tinh ch du m (loi parafin-dewaxing of distillates [35]) và trong hóa hc du m ng phân hóa xylen, sn xut etylbenzen [34]).
