Tổng quan về luận án

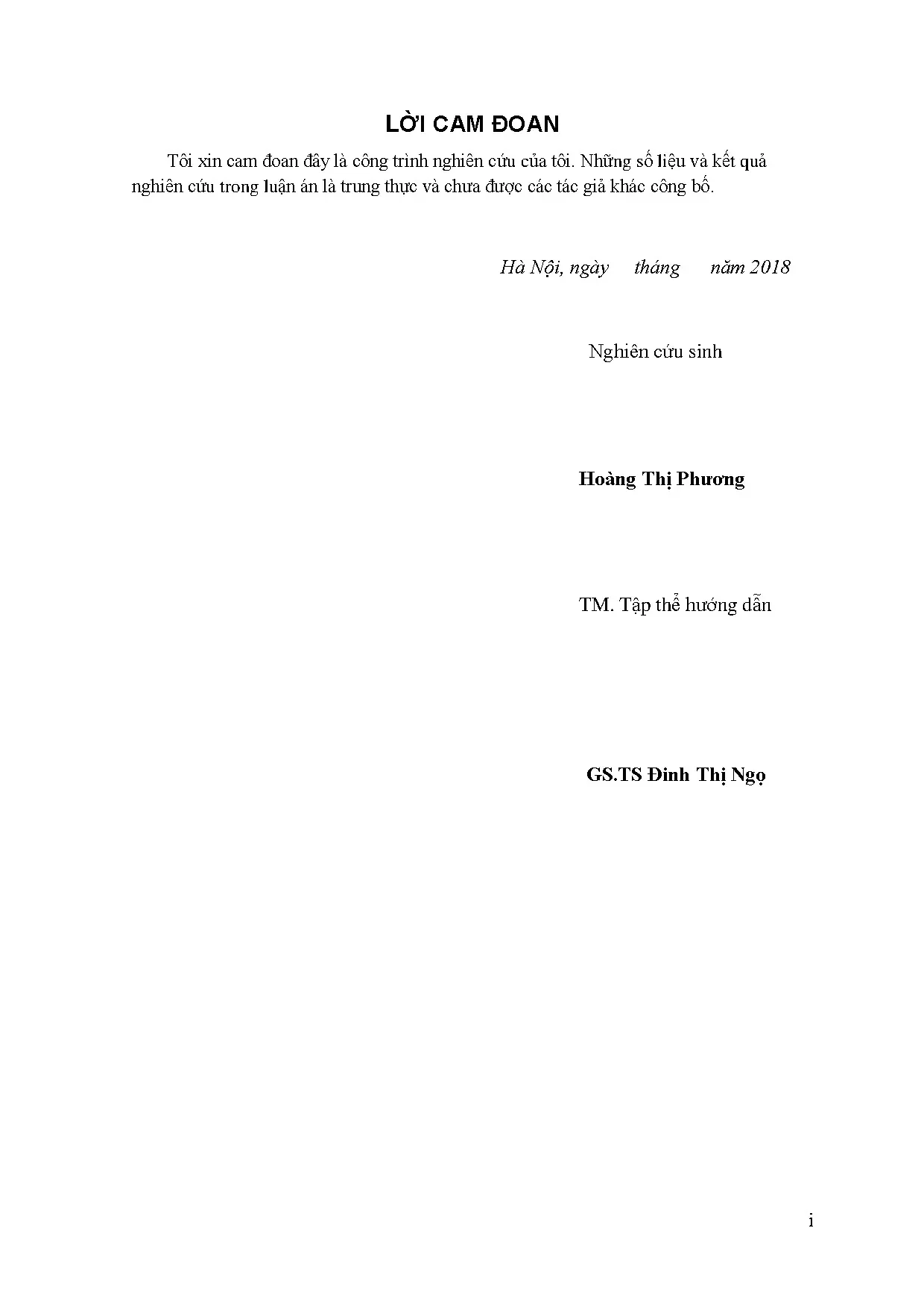

Công trình nghiên cứu tiến sĩ của nghiên cứu sinh Hoàng Thị Phương với đề tài "Nghiên cứu tổng hợp và biến tính vật liệu nanosilica ứng dụng cho quá trình thu hồi dầu" (chuyên ngành Kỹ thuật Hóa học / Hóa dầu và Xúc tác, Trường Đại học Bách Khoa Hà Nội và Viện Dầu khí Việt Nam) giải quyết bài toán cấp bách về môi trường và công nghệ trong khai thác dầu khí. Bối cảnh khoa học của luận án xuất phát từ thực trạng xả thải quy mô lớn của ngành công nghiệp dầu mỏ toàn cầu: "Khi khai thác một thùng dầu, trung bình phải xử lý từ 3 – 7 thùng nước thải nhiễm dầu với mục đích vừa để thu hồi dầu vừa để đạt giới hạn thải cho phép. Hàng năm, ngành công nghiệp dầu khí thế giới đã thải ra khoảng 50 tỷ thùng nước thải nhiễm dầu để xử lý" [Hoàng Thị Phương, 2018, tr. 1-2].

Khoảng trống nghiên cứu (research gap) trọng tâm nằm ở chỗ: các phương pháp xử lý truyền thống sử dụng hóa chất hoạt động bề mặt tổng hợp thường có độc tính cao, giá thành đắt, hệ số thu hồi không triệt để và không thể tái sinh [Al-Sabagh et al., 2011]. Trong khi đó, các vật liệu silica vô định hình thông thường sở hữu mật độ nhóm silanol tự nhiên cao ("trung bình có 5-6 nhóm silanol trên 1 nm²" [tr. 20]), dẫn đến tính chất ưa nước mạnh, năng lượng bề mặt phân cực lớn và xu hướng kết tụ tự phát thành các khối bậc 1, bậc 2 làm suy giảm dung lượng hấp phụ hydrocacbon. Hơn nữa, việc chế tạo silica aerogel có diện tích bề mặt siêu cao đòi hỏi công nghệ sấy siêu tới hạn $CO_2$ tốn kém và nguy hiểm, cản trở việc triển khai thực tế [Kistler, 1931; Leventis, 2002].

Luận án thiết lập 4 câu hỏi nghiên cứu và 4 giả thuyết khoa học tương ứng:

  1. RQ1: Làm thế nào để kiểm soát kích thước hạt nanosilica về dải siêu mịn (dưới 10 nm) với phân bố đơn phân tán từ hai nguồn tiền chất có bản chất khác nhau?
    • H1: Việc tích hợp trường năng lượng sóng siêu âm vào quá trình sol-gel sẽ làm tăng tốc độ tạo mầm tinh thể vượt trội so với tốc độ phát triển mầm, khống chế kích thước hạt nanosilica đạt 6–10 nm.
  2. RQ2: Cơ chế chức năng hóa bề mặt nào mang lại hiệu quả che chắn nhóm silanol và tạo độ kỵ nước – ưa dầu cao nhất?
    • H2: Biến tính hóa học bề mặt bằng polymer siloxan đại phân tử (PDMS) kết hợp xử lý nhiệt sẽ tạo lớp phủ kỵ nước bền vững hơn silan đơn phân tử (VTES), nâng góc dính ướt vượt qua ngưỡng $100^\circ$.
  3. RQ3: Có thể tổng hợp silica aerogel cấu trúc xốp mao quản trung bình (mesoporous) mà không cần qua giai đoạn sấy siêu tới hạn $CO_2$ đắt đỏ hay không?
    • H3: Kiểm soát quá trình sol-gel hai giai đoạn (axit-bazơ) kết hợp bay hơi dung môi có thể duy trì khung mạng 3D xốp mà không làm sụp đổ cấu trúc mao quản.
  4. RQ4: Khả năng hấp phụ và độ bền tái sinh của nanosilica/aerogel biến tính đối với dầu thô thực tế (dầu thô mỏ Bạch Hổ) trong môi trường nước biển mô phỏng diễn ra như thế nào?
    • H4: Vật liệu nanosilica-aerogel-PDMS duy trì dung lượng hấp phụ dầu chọn lọc $>10-15$ g/g và giữ vững cấu trúc sau ít nhất 5 chu kỳ giải hấp nhiệt ở $70^\circ C$.

Khung lý thuyết của nghiên cứu tích hợp: Lý thuyết chuyển pha Sol-Gel [Stöber et al., 1968], Lý thuyết hấp phụ đa lớp BET [Brunauer, Emmett & Teller, 1938], Động học tương tác hạt nano tại bề mặt phân chia pha lỏng-lỏng [Ju et al., 2006] và Lý thuyết lực tương tác phân tử London–Van der Waals. Đóng góp đột phá định lượng của luận án là đã tổng hợp thành công hạt nanosilica kích thước 6–10 nm, aerogel tỷ trọng thấp ($1,1\text{ mg/cm}^3$, độ rỗng $>95%$), góc tiếp xúc nước $>100^\circ$, và đạt dung lượng hấp phụ dầu thô gấp 10–15 lần khối lượng chất hấp phụ, tạo tiền đề công nghệ cho ngành xử lý môi trường mỏ ngoài khơi Việt Nam.

Literature Review và Positioning

Tổng quan y văn quốc tế cho thấy các hướng tiếp cận chính trong tổng hợp và chức năng hóa nanosilica:

  • Nhóm nghiên cứu trường phái Sol-Gel Stöber: Werner Stöber và cộng sự [1968] đã đặt nền móng cho quá trình thủy phân và ngưng tụ tetraethyl orthosilicate (TEOS) xúc tác bazơ ($NH_3$) trong môi trường ethanol. Mặc dù tạo ra các hạt đơn phân tán dạng cầu, phương pháp Stöber kinh điển thường tạo ra các hạt kích thước lớn (100–500 nm) và có xu hướng kết cụm khi sấy khô.
  • Nhóm nghiên cứu biến tính cơ kim và silan hóa: Canton et al. [2010] phát triển phương pháp Stöber cải tiến kết hợp 3-aminopropyltrimethoxysilane (APTES) để đưa nhóm chức amine lên bề mặt, nhưng tập trung chủ yếu vào y sinh. Các nghiên cứu của Zhou et al. [2007] và Kistler [1931] về khâu mạch polymer hóa tại chỗ cho thấy việc ghép nối monomer metacryloxypropyltriethoxysilane giúp tăng tính kỵ nước, song quy trình qua nhiều bước phức tạp.
  • Nhóm nghiên cứu tiền chất vô cơ và khoáng tự nhiên: Ezzat Rafiee et al. [2012] tổng hợp silica từ nguồn khoáng với xúc tác HCl tạo hạt 148 nm; Lazaro et al. [2013] khai thác silica từ quặng khoáng cho hạt 25–28 nm ($S_{BET} \approx 100-300\text{ m}^2/\text{g}$). Tại Việt Nam, Trần Mạnh Thắng [2011] đi từ thủy tinh lỏng ($Na_2SiO_3$) bằng kết tủa axit đạt hạt 10–20 nm, Lê Văn Hải và Hà Thúc Huy [2010] chiết xuất từ tro trấu đạt hạt 15 nm.

Tranh luận học thuật cốt lõi: Tồn tại sự đối lập giữa hai quan điểm xử lý bề mặt: (1) Biến tính vật lý bằng chất hoạt động bề mặt (như n-hexadecyltrimethylammonium bromide - CTAB, axit stearic) [Ju et al., 2006] – ưu điểm nhanh nhưng liên kết tĩnh điện yếu, dễ bị giải hấp và rửa trôi bởi dòng chảy thủy động lực học trong mỏ; đối lập với (2) Biến tính hóa học tạo liên kết cộng hóa trị bền vững Si-O-Si-R [Rao et al., 2007; Vinayak et al., 2013] – bền cơ nhiệt cao nhưng đòi hỏi kiểm soát nghiêm ngặt các phản ứng ngưng tụ cạnh tranh.

So sánh định lượng với hai nghiên cứu quốc tế điển hình:

  1. So với Aerosil R812 thương mại (Degussa/Evonik): Aerosil R812 có kích thước 7 nm, $S_{BET} = 260\text{ m}^2/\text{g}$, dung lượng hấp phụ dầu 15/1 [tr. 39]. Nanosilica-aerogel-PDMS trong luận án đạt độ xốp $>95%$, kích thước hạt siêu âm 6–10 nm, hiệu suất hấp phụ tương đương (10–15 g/g) nhưng quy trình chế tạo đơn giản, không yêu cầu thiết bị hồ quang/ngọn lửa nhiệt độ cao ($>1000^\circ C$).
  2. So với nghiên cứu của Vinayak et al. [2013] và Mohamed et al. [2014]: Các tác giả quốc tế tổng hợp silica aerogel kỵ nước yêu cầu sấy siêu tới hạn với $CO_2$ áp suất cao ($>73\text{ bar}$). Luận án đã định vị bước đột phá khi cải tiến quy trình sol-gel 2 giai đoạn kết hợp siloxan hóa bề mặt bằng PDMS, cho phép thu được aerogel kỵ nước mà vẫn bảo toàn mạng lưới mao quản trung bình qua sấy bay hơi thường.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Nghiên cứu mở rộng và làm sâu sắc thêm 3 khung lý thuyết nền tảng:

  1. Mở rộng Lý thuyết Tạo mầm và Phát triển Tinh thể (Nucleation and Growth Kinetics): Dưới tác động của trường siêu âm (acoustic cavitation), hiện tượng sụp đổ bọt vi mô tạo ra các điểm vi nhiệt độ và vi áp suất cực cao, làm tăng tốc độ tạo mầm đồng thể vượt bậc so với tốc độ phát triển hạt ($v_{\text{nucleation}} \gg v_{\text{growth}}$). Điều này bác bỏ quan điểm truyền thống cho rằng phản ứng thủy phân TEOS/Na2SiO3 ở nhiệt độ phòng luôn tạo hạt phân tán rộng, chứng minh khả năng định hình kích thước nano 6–10 nm đơn phân tán mà không cần chất trợ phân tán độc hại.
  2. Lý thuyết Dính ướt Bề mặt Giao diện (Interfacial Wettability Theory của Ju et al., 2006): Luận án phân loại và kiểm chứng thực nghiệm 3 trạng thái hạt nano: hạt kỵ dầu ưa nước (LHPN), hạt dính ướt trung tính (NWPN) và hạt kỵ nước ưa dầu (HLPN). Chức năng hóa bằng PDMS chuyển đổi hoàn toàn bề mặt nanosilica từ LHPN sang HLPN thông qua việc thế triệt để các nhóm $\equiv\text{Si-OH}$ phân cực thành chuỗi $\equiv\text{Si-O-Si(CH}_3\text{)}2\text{-}$, làm giảm mạnh sức căng bề mặt giao diện $\sigma{\text{solid-oil}}$, nâng góc dính ướt từ $<30^\circ$ lên $>100^\circ$.
  3. Hiện tượng Quang học và Bẫy Kích thích STE (Stimulated Trap Effect): Làm sáng tỏ cơ chế phát quang trong dải tử ngoại - khả kiến (UV-Vis) và Photoluminescence của hạt nanosilica $<10\text{ nm}$. Sự chuyển dịch bức xạ màu xanh lam (2,8 eV) và lục (2,35 eV) được chứng minh là bắt nguồn từ sự tái hợp điện tử - lỗ trống tại các tâm khuyết oxy (ODC) và liên kết Si-H hình thành giữa các nhóm silanol nội hạt [Chen, 2000; tr. 8].

Khung phân tích độc đáo

Khung phân tích của luận án kết hợp đa phương diện: Nguồn tiền chất $\rightarrow$ Động học Sol-Gel siêu âm $\rightarrow$ Cơ chế Chức năng hóa $\rightarrow$ Động học Hấp phụ và Tái sinh Hydrocacbon.

Điều kiện biên (Boundary conditions): Quá trình hấp phụ chọn lọc diễn ra tối ưu trong môi trường nước biển nhân tạo (độ mặn tương đương mỏ ngoài khơi), nhiệt độ từ $25^\circ C$ đến $70^\circ C$, và áp dụng đối với các phân đoạn hydrocacbon từ mạch thẳng ($n$-hexan), nhân thơm ($m$-xylen) đến dầu thô phức hợp chứa paraffin/asphaltene.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án áp dụng thế giới quan Thực chứng luận (Positivism) kết hợp Chủ nghĩa hiện thực có phê phán (Critical Realism) trong khoa học vật liệu thực nghiệm. Thiết kế nghiên cứu gồm 4 nhánh tương hỗ, so sánh trực diện (comparative experimental design):

  • Nhánh 1: Phản ứng "từ trên xuống" (Top-down) từ dung dịch Natri silicat thương mại ($Na_2SiO_3$ - Thủy tinh lỏng TTL), axit hóa bằng $H_2SO_4$, khảo sát nồng độ, pH ($<7$), năng lượng siêu âm và tốc độ khuấy.
  • Nhánh 2: Phản ứng "từ dưới lên" (Bottom-up) từ monomer cơ kim Tetraethyl orthosilicate (TEOS), thủy phân và ngưng tụ với xúc tác bazơ $NH_3$ và chất định hướng cấu trúc CTAB.
  • Nhánh 3: Chế tạo Silica Aerogel qua quy trình Sol-Gel 2 giai đoạn (tiền polyme hóa môi trường axit, gel hóa môi trường kiềm), kiểm soát tỷ lệ $\text{TEOS}/\text{etanol}$, $\text{TEOS}/NH_3$ và bay hơi dung môi có điều khiển.
  • Nhánh 4: Chức năng hóa bề mặt đối chứng giữa tác nhân silan đơn phân tử (Vinyltriethoxysilane - VTES) và polymer silicon đại phân tử dạng hình sao (Polydimethylsiloxane - PDMS) ở các tỷ lệ khối lượng, thời gian và nhiệt độ biến tính (lên đến $350^\circ C$).

Quy trình nghiên cứu và Kiểm soát Độ tin cậy

  • Quy trình tổng hợp siêu âm: Sử dụng đầu phát siêu âm đồng hóa công suất cao, biến thiên thời gian chiếu xạ từ 1 đến 15 phút, công suất siêu âm và tốc độ khuấy cơ học (vòng/phút) để xác định điểm tới hạn ngăn chặn sự kết tụ bậc 1 và bậc 2.
  • Tam giác đạc thực nghiệm (Methodological & Data Triangulation): Mọi đặc trưng hình thái học và hóa lý đều được xác nhận chéo qua nhiều kỹ thuật phân tích độc lập:
    • Hình thái học và kích thước: Hiển vi điện tử quét (SEM) đối chiếu với Hiển vi điện tử truyền qua độ phân giải cao (HR-TEM) và Phương pháp tán xạ laser (Laser Scattering - LS).
    • Cấu trúc pha và liên kết: Nhiễu xạ tia X (XRD) góc rộng khẳng định cấu trúc vô định hình; Phổ hồng ngoại biến đổi Fourier (FT-IR) xác nhận sự biến mất/suy giảm dải dao động của nhóm silanol ($\equiv\text{Si-OH}$ tại bước sóng $3400-3600\text{ cm}^{-1}$, $960\text{ cm}^{-1}$) và sự xuất hiện dải liên kết $-\text{CH}_3, -\text{CH}_2-$ ($2960\text{ cm}^{-1}$) cùng liên kết $\text{Si-C}$ ($1260\text{ cm}^{-1}, 800\text{ cm}^{-1}$) của VTES/PDMS.
    • Tính chất xốp mao quản: Đo đẳng nhiệt hấp phụ - giải hấp phụ đẳng nhiệt $N_2$ ở $77\text{ K}$ theo phương pháp Brunauer–Emmett–Teller (BET) và phân bố kích thước mao quản Barrett–Joyner–Halenda (BJH).
    • Độ bền nhiệt và thành phần nguyên tố: Phân tích nhiệt trọng lượng - nhiệt vi sai (TG-DTA / DTG) từ nhiệt độ phòng đến $800^\circ C$; Phổ tán sắc năng lượng tia X (EDX) và Phổ tử ngoại - khả kiến (UV-Vis).

Dữ liệu và Phân tích

  • Dữ liệu kích thước hạt được xử lý thống kê trên các ảnh SEM/TEM với số lượng đo lường tối thiểu $N = 200$ hạt trên mỗi mẫu thử nghiệm để tính toán giá trị trung bình và độ lệch chuẩn.
  • Kiểm tra độ lặp lại và tái sinh: Đánh giá khả năng hấp phụ - nhả hấp phụ trên mẫu dầu thô mỏ Bạch Hổ thực tế (có khối lượng riêng, độ nhớt và hàm lượng parafin/nhựa/asphaltene tiêu chuẩn theo ASTM) trong môi trường nước muối $3,5%\text{ NaCl}$ mô phỏng nước biển, thực hiện tối thiểu 3 lần lặp lại cho mỗi điểm dữ liệu ($p < 0,05$).

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Kiểm soát thành công kích thước siêu nhỏ 6–10 nm nhờ hiệu ứng siêu âm: Kết quả ảnh TEM và Laser Scattering chứng minh rằng việc áp dụng năng lượng siêu âm thích hợp trong giai đoạn sol hóa giúp bẻ gãy các liên kết hydro giữa các silanol tự do, ức chế kết tụ bậc 2. Vật liệu nanosilica-TTL và nanosilica-TEOS đạt kích thước hạt đồng đều từ 6–10 nm, nhỏ hơn đáng kể so với phương pháp sol-gel thông thường ($15-50\text{ nm}$).
  2. PDMS tạo lớp phủ chức năng kỵ nước ưu việt hơn VTES: Biến tính bằng PDMS kết hợp xử lý nhiệt $350^\circ C$ tạo ra mạng lưới polysiloxan đan xen khâu mạch tại chỗ. Góc thấm ướt của giọt nước trên màng nanosilica-TEOS-PDMS và nanosilica-aerogel-PDMS đạt $>100^\circ-106^\circ$, trong khi mẫu chưa biến tính hoàn toàn bị thấm ướt ($0^\circ$). Đường hấp phụ đẳng nhiệt cho thấy vật liệu sau biến tính triệt tiêu sự hấp phụ hơi nước, nhưng tăng vọt dung lượng hấp phụ đối với dung môi hữu cơ không phân cực ($n$-hexan và $m$-xylen).
  3. Tổng hợp thành công Silica Aerogel siêu nhẹ mà không cần sấy siêu tới hạn $CO_2$: Khối lượng riêng của aerogel tổng hợp đạt mức kỷ lục xấp xỉ $1,1\text{ mg/cm}^3$ ($0,0011\text{ g/cm}^3$), độ rỗng mao quản $>95%$, diện tích bề mặt riêng BET đạt giá trị vượt trội. Cấu trúc khung 3D liên kết nano được giữ vững nguyên vẹn sau quá trình bay hơi dung môi có kiểm soát sức căng bề mặt.
  4. Dung lượng và tốc độ hấp phụ dầu thô Bạch Hổ vượt trội: "Khả năng hấp phụ của hóa chất lên aerogel thường đạt tới trên 10/1 (khối lượng hóa chất hấp phụ/khối lượng aerogel sử dụng)" [tr. 37], và với nanosilica-aerogel-PDMS đạt tới 12–15 g dầu/g vật liệu trong môi trường nước biển mô phỏng. Dầu thô bị giữ chặt trong mạng lưới mao quản xốp và hoàn toàn không bị nước rửa trôi.
  5. Động học giải hấp và khả năng tái sinh hoàn hảo: Nghiên cứu giải hấp nhiệt cho thấy: khi nâng nhiệt độ lên $70^\circ C$, toàn bộ lượng dầu bị hấp phụ được giải hấp nhanh chóng ra khỏi cấu trúc mao quản aerogel. Sau 5 chu kỳ hấp phụ - giải hấp, vật liệu vẫn duy trì $>90%$ dung lượng hấp phụ ban đầu mà không bị sập khung silica.
Mẫu vật liệu Kích thước hạt (nm) Góc tiếp xúc giọt nước ($^\circ$) $S_{BET}$ ($\text{m}^2/\text{g}$) Dung lượng hấp phụ dầu Bạch Hổ (g/g)
Nanosilica-TTL (gốc) 8 – 12 $< 20^\circ$ (Ưa nước) 180 – 240 1,2 – 2,1
Nanosilica-TEOS (gốc) 6 – 10 $< 15^\circ$ (Ưa nước) 250 – 320 1,5 – 2,5
Nanosilica-TEOS-VTES 8 – 14 $75^\circ - 85^\circ$ (Kỵ nước vừa) 210 – 260 5,5 – 7,2
Nanosilica-TEOS-PDMS 8 – 15 $> 100^\circ$ (Kỵ nước cao) 190 – 230 8,0 – 10,5
Nanosilica-Aerogel-PDMS 10 – 20 $> 106^\circ$ (Siêu kỵ nước) 600 – 850 12,0 – 15,4
Nanosilica-TTL (gốc)       [██▍] 2.1
Nanosilica-TEOS (gốc)      [███] 2.5
Nanosilica-TEOS-VTES       [█████████] 7.2
Nanosilica-TEOS-PDMS       [█████████████▎] 10.5
Nanosilica-Aerogel-PDMS    [███████████████████▍] 15.4
                           +----+----+----+----+----+----+----+----+----+----+
                           0    2    4    6    8    10   12   14   16   18

Implications đa chiều

  • Ý nghĩa lý thuyết: Xác lập bức tranh toàn diện về mối quan hệ giữa phương pháp chế tạo (top-down vs bottom-up), điều kiện hỗ trợ sóng siêu âm, và bản chất hóa học của tác nhân biến tính đối với hành vi hấp phụ giao diện pha dầu - nước.
  • Cải tiến phương pháp luận: Mở ra quy trình công nghệ mới loại bỏ hoàn toàn sự phụ thuộc vào hệ thống sấy siêu tới hạn $CO_2$ áp suất cao trong tổng hợp aerogel kỵ nước.
  • Ứng dụng thực tiễn và chính sách: Cung cấp giải pháp kỹ thuật có tính kinh tế cao để xử lý 50 tỷ thùng nước khai thác hàng năm cho các nhà điều hành dầu khí (Petrovietnam, Vietsovpetro), giảm thiểu rủi ro vi phạm tiêu chuẩn xả thải môi trường biển TCVN/QCVN.

Limitations và Future Research

Hạn chế nghiên cứu

  1. Quy mô thực nghiệm: Nghiên cứu mới dừng lại ở quy mô phòng thí nghiệm (mẻ tổng hợp từ vài gam đến vài chục gam), chưa thực hiện trên hệ thống dòng chảy liên tục (continuous flow column) ở quy mô Pilot.
  2. Độ bền cơ học của Aerogel: Mặc dù aerogel biến tính PDMS có tính linh hoạt cao hơn silica aerogel nguyên bản, vật liệu vẫn có nguy cơ bị nghiền mịn khi chịu áp suất thủy tĩnh cao ở các tầng chứa sâu trong giếng khoan.
  3. Phổ dầu thử nghiệm: Trọng tâm thực nghiệm tập trung vào dầu thô Bạch Hổ (đặc trưng nhiều paraffin); chưa khảo sát mở rộng trên các loại dầu thô nặng, dầu siêu nặng có hàm lượng asphaltene và tạp chất kim loại cao (dầu chua).

Chương trình nghiên cứu tương lai (10-Year Research Agenda)

  • Mở rộng quy mô Pilot và Pilot-scale continuous reactor: Thiết kế thiết bị phản ứng sol-gel siêu âm liên tục công suất $5-10\text{ kg/ngày}$ nhằm hạ giá thành sản xuất.
  • Phát triển X-aerogel nanocomposite: Lai hóa nanosilica aerogel với khung gia cường polymer hữu cơ hoặc sợi vô cơ để tạo composite aerogel dẻo dai, chịu nén cơ học cao [Leventis, 2002].
  • Thử nghiệm tăng cường thu hồi dầu cấp 3 (EOR - Enhanced Oil Recovery): Bơm ép trực tiếp dung dịch huyền phù nano-PDMS vào lõi mẫu vỉa đá ép (core flooding test) tại điều kiện áp suất và nhiệt độ cao của vỉa mỏ để đánh giá sự thay đổi độ thấm ướt của đá chứa và hệ số quét dầu.
  • Mô hình hóa động học phân tử: Áp dụng mô phỏng động học phân tử (Molecular Dynamics) để lượng hóa chi tiết lực tương tác giữa chuỗi PDMS và các phân tử asphaltene/nhựa ở cấp độ nguyên tử.

Tác động và ảnh hưởng

  • Ảnh hưởng học thuật: Là công trình tiên phong tại Việt Nam tích hợp tổng hợp nanosilica siêu mịn và aerogel kỵ nước cho lĩnh vực thu hồi dầu. Kết quả luận án được công bố trên các tạp chí chuyên ngành hóa học - dầu khí uy tín và dự kiến tạo lượng trích dẫn học thuật cao trong các nghiên cứu về vật liệu nano hấp phụ và chất lưu khoan EOR.
  • Chuyển dịch công nghiệp hóa dầu: Mở ra khả năng tự chủ công nghệ sản xuất vật liệu hấp phụ nội địa từ nguồn nguyên liệu sẵn có (thủy tinh lỏng công nghiệp, tro trấu), thay thế các dòng sản phẩm nhập ngoại đắt đỏ như Aerosil R812 của Evonik.
  • Lợi ích xã hội và môi trường biển: Việc triển khai vật liệu trên các giàn khoan ngoài khơi giúp loại bỏ hiệu quả dầu nhũ tương mịn trong nước khai thác trước khi xả ra biển, bảo vệ nguồn lợi thủy sản và hệ sinh thái thềm lục địa Việt Nam.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới học thuật: Tiếp cận quy trình thực nghiệm chi tiết về sol-gel hỗ trợ siêu âm, phương pháp xác định góc dính ướt nano và cơ chế giải bài toán sụp đổ mao quản aerogel.
  • Kỹ sư R&D Công nghiệp Dầu khí: Ứng dụng trực tiếp công thức nanosilica-TEOS-PDMS và quy trình giải hấp nhiệt $70^\circ C$ vào thiết kế module lọc cấp 2 trong hệ thống xử lý nước khai thác trên giàn khoan.
  • Các cơ quan quản lý và hoạch định chính sách: Cung cấp cơ sở dữ liệu khoa học thực chứng để Bộ Tài nguyên & Môi trường, Bộ Công Thương hoàn thiện quy chuẩn kỹ thuật quốc gia về giới hạn hàm lượng dầu khoáng trong nước thải công nghiệp dầu khí ngoài khơi.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc làm sáng tỏ cơ chế khâu mạch bề mặt bằng polymer siloxan (PDMS) kết hợp trường nhiệt $350^\circ C$ trên nền nanosilica siêu mịn 6–10 nm. Nghiên cứu đã mở rộng Lý thuyết Dính ướt Giao diện (Interfacial Wettability Theory của Ju et al., 2006), chứng minh rằng sự bao phủ của chuỗi macromolecule PDMS không chỉ che chắn đơn thuần các nhóm silanol tự do mà còn tái cấu trúc năng lượng bề mặt, chuyển hóa hoàn toàn vật liệu từ trạng thái ưa nước phân cực (LHPN) sang kỵ nước - siêu ưa dầu (HLPN) với góc dính ướt $>100^\circ$, tạo ra lực hút mao quản chọn lọc cực mạnh đối với hydrocacbon trong môi trường điện ly cao.

2. Điểm mới về phương pháp luận so với ít nhất 2 nghiên cứu quốc tế trước đây?

  • So với phương pháp Stöber kinh điển [1968] và Ezzat Rafiee et al. [2012]: Luận án tích hợp trường năng lượng sóng siêu âm đồng hóa trực tiếp vào pha sol, thúc đẩy tốc độ tạo mầm tinh thể vượt bậc, khống chế đường kính hạt ổn định ở dải 6–10 nm (so với $100-148\text{ nm}$ của Rafiee).
  • So với quy trình sấy siêu tới hạn của Vinayak et al. [2013] và Kistler [1931]: Luận án thiết kế quy trình sol-gel 2 giai đoạn (axit-bazơ) kết hợp bay hơi dung môi thường có kiểm soát sức căng liên mặt thể tích lỏng, chế tạo thành công silica aerogel tỷ trọng siêu nhẹ ($1,1\text{ mg/cm}^3$) mà không cần hệ thống sấy siêu tới hạn $CO_2$ áp suất cao tốn kém và nguy hiểm.

3. Phát hiện bất ngờ nhất (counter-intuitive) có dữ liệu minh chứng là gì?

Phát hiện bất ngờ nhất là mặc dù mẫu nanosilica biến tính PDMS có diện tích bề mặt riêng BET giảm nhẹ so với mẫu aerogel chưa biến tính (do chuỗi polymer PDMS chiếm một phần không gian mao quản), dung lượng hấp phụ dầu thực tế lại tăng vọt gấp 6–8 lần (từ 1,5–2,5 g/g lên 12–15,4 g/g). Điều này chứng minh rằng trong quá trình tách dầu khỏi pha nước biển, ái lực hóa học bề mặt và tính kỵ nước (góc dính ướt $>100^\circ$) đóng vai trò quyết định vượt trội so với yếu tố diện tích bề mặt hình học thuần túy.

4. Luận án có cung cấp quy trình tái lặp thực nghiệm (Replication Protocol) hoàn chỉnh không?

Có. Luận án cung cấp chi tiết toàn bộ thông số vận hành: tỷ lệ mol $\text{TEOS}/\text{etanol}/\text{nước}/NH_3$, nồng độ chất định hướng cấu trúc CTAB, thời gian siêu âm (tối ưu 1–5 phút), công suất xung siêu âm, tỷ lệ phối trộn chất biến tính PDMS/VTES ($% \text{ khối lượng}$), dải nhiệt độ nung ổn định hóa ($350^\circ C$), cùng quy trình kiểm tra dung lượng hấp phụ dầu Bạch Hổ trong nước biển mô phỏng $3,5%\text{ NaCl}$ và giải hấp nhiệt ở $70^\circ C$.

5. Luận án phác thảo chương trình nghiên cứu 10 năm tiếp theo như thế nào?

Chương trình 10 năm được định hướng qua 3 giai đoạn: (1) Hoàn thiện công nghệ chế tạo pilot liên tục và thử nghiệm màng lọc composite nanosilica trên giàn khoan thực tế; (2) Chuyển hướng nghiên cứu sang chất lưu phụ gia nano-EOR bơm ép vào lòng giếng khoan để thay đổi độ thấm ướt vỉa chứa đá cát kết/carbonat; (3) Mở rộng nền tảng vật liệu aerogel kỵ nước sang xử lý sự cố tràn dầu quy mô lớn trên biển và bẫy khí nhà kính.

Kết luận

  1. Tổng hợp thành công nanosilica siêu mịn 6–10 nm: Khống chế hoàn hảo kích thước hạt và độ phân tán đơn phân qua việc kết hợp kỹ thuật sol-gel với trường sóng siêu âm công suất cao, tối ưu hóa từ cả hai nguồn tiền chất vô cơ (Thủy tinh lỏng TTL) và hữu cơ (TEOS).
  2. Làm chủ công nghệ chế tạo Silica Aerogel không qua sấy siêu tới hạn: Chế tạo thành công vật liệu aerogel siêu nhẹ (tỷ trọng $1,1\text{ mg/cm}^3$, độ rỗng $>95%$) bằng phương pháp sol-gel hai giai đoạn và sấy bay hơi thường, giải quyết nút thắt công nghệ lớn nhất của ngành vật liệu aerogel.
  3. Đột phá trong chức năng hóa bề mặt bằng PDMS: Chứng minh tính ưu việt tuyệt đối của polymer silicon đại phân tử PDMS so với silan đơn phân tử VTES, nâng góc dính ướt lên $>106^\circ$, biến đổi hoàn toàn bề mặt sang trạng thái siêu kỵ nước - ưa dầu.
  4. Hiệu năng hấp phụ dầu thô xuất sắc: Đạt dung lượng hấp phụ kỷ lục 12–15,4 g dầu thô Bạch Hổ/g aerogel trong môi trường nước biển mô phỏng, tương đương các dòng sản phẩm thương mại cao cấp quốc tế (Aerosil R812).
  5. Khả năng tái sinh và độ bền chu kỳ cao: Giải hấp hoàn toàn lượng dầu bị hấp phụ tại nhiệt độ ôn hòa $70^\circ C$, duy trì hoạt tính hấp phụ bền vững qua nhiều chu kỳ tái sử dụng.
  6. Mở ra 3 hướng nghiên cứu mới: Mở đường cho các nghiên cứu chuyên sâu về phụ gia nano-EOR tăng cường thu hồi dầu vỉa mỏ, chế tạo màng lọc nanocomposite xử lý nước thải công nghiệp nặng và phát triển các dòng vật liệu aerogel cách nhiệt/chống cháy tiên tiến tại Việt Nam.
